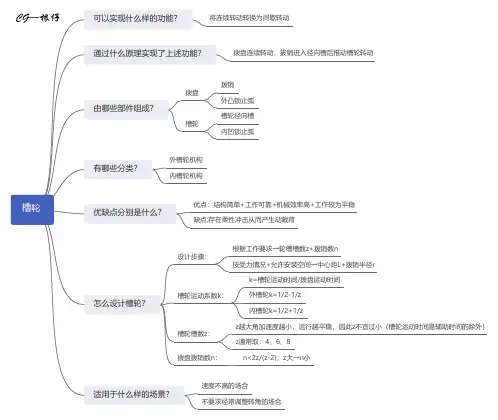

§4.2槽轮机构4.2.1槽轮机构的类型、工作原理和应用图4.10 槽轮机构槽轮机构又称马尔他机构，有外啮合和内啮合两种类型，如图4.10所示。
本节仅介绍常用的外槽轮机构。
槽轮机构由具有径向槽的槽轮2和具有圆销G 的拨杆1及机架所组成。
原动件l作等速连续转动时．，从动件2时而转动，时而静止。
当拨杆l的圆销A未进入槽轮2的径向槽时，由于槽轮2的内凹锁止弧夕被拨杆1的外凸锁止弧卡住，故槽轮2静止不动。
图4.10，a所示是圆销A 开始进入槽轮2的径向槽时的位置，这时锁止弧卢开始被松开，因而圆销A能驱使槽轮转动。
当圆销开始脱离槽轮的径向槽时，槽轮的另一锁止弧又被拨杆1的外凸圆弧卡住，致使槽轮2又静止不转，直至拨杆1的圆销A再次进入槽轮的另一径向槽时，两者又重复上述运动过程。
外啮合槽轮机构，原动拨杆1与从动槽轮转向相反；内啮合槽轮机构，原动拨杆l与从动槽轮2转向相同。
图4.11 槽轮机构在电影放映机中的应用槽轮机构具有构造简单、制造容易、工作可靠和机构效率高等特点；但槽轮机构在工作时有冲击，并随着转速的增加及槽数的减少而加剧，故适用范围受到一定的限制。
槽轮机构常用于某些自动机械(如自动机床、电影放映机等)和轻工机械中作转位机构。
图4.11所示为槽轮机构在电影放映机中的应用。
4.2.2槽轮机构的主要参数槽数n和圆销数k是槽轮机构的两个主要参数。
为了使槽轮开始转动和终止转动时的角速度为零以免刚性冲击，圆销进入或脱离槽轮的径向槽时，圆销中心的轨迹圆应与径向槽的中心线相切。
由图6.10，a 可得槽轮2转动时拨杆1的转角为01022221z ϕπϕπ⎛⎫=-- ⎪⎝⎭ (4-2)在一个运动循环中，槽轮2的运动时间与原动件1的运动时间之比称为运动系数，用τ表示。
对于单销槽轮机构，若原动件等速转动一周为一个运动循环，则时间比可转换成转角之比，即012222d t z t z ϕτπ-=== (4-3)由于d t >0，所以τ>0，因此z ≥3。
基于Predator SFC 系统的槽轮机构CAD/CAM 创新实验---------------槽轮机构设计方案1． 槽轮机构简介在图1中的外槽轮机构中，主动件拔盘以角速度w1匀速转动，当拔盘上的圆销转到图1所示的A 位置时，拨盘上锁止弧S1的起使边到达中心连线O 1O 2位置，槽轮开始转动。
当圆销转到A 1时，拔销退出轮槽，拔盘继续转动，槽轮却停止转动，我们称此时的槽轮被锁住，槽轮上的内凹锁止弧和拨盘上的外凸锁止弧啮合在一起。
这样，主动拨盘连续转动就转换成槽轮的间歇转动。
为避免槽轮在起动和停歇时发生刚性冲击，拔销开始进入和离开轮槽时，轮槽的中心线应和圆销中心A 的运动圆周相切，即拔销转到图1所示位置时，O 1A ⊥O 2A 。
图1外槽轮机构组成：带圆销的拨盘、带有径向槽的槽轮。
拨盘和槽轮上都有锁止弧：槽轮上的凹圆弧、拨盘上的凸圆弧，起锁定作用。
ωωo o 锁止弧 槽轮 拨盘 圆销工作过程：拨盘连续回转，当两锁止弧接触时，槽轮静止；反之槽轮运动。
作用：将连续回转变换为间歇转动。
特点：结构简单、制造容易、工作可靠、机械效率高，能平稳地、间歇地进行转位。
因槽轮运动过程中角速度有变化，不适合高速运动场合。
2．槽轮机构优点(1)结构简单，工作可靠，效率较高;(2)在进入和脱离啮合时运动较平稳，能准确控制转动的角度;(3)转位迅速，从动件能在较短的时间内转过较大的角度;(4)槽轮转位时间与静止时间之比为定值。
3．槽轮机构缺点(1)槽轮的转角大小不能调节;(2)槽轮转动的始、末位置加速度变化较大，从而产生冲击:(3)在工作盘定位精度要求较高时，利用锁紧弧面往往满足不了要求，而需另加定位装置。
(4)槽轮的制造与装配精度要求较高。
由于这些原因，槽轮机构一般应用在转速不高的装置中。
4．槽轮机构的工作原理槽轮机构，又叫马尔他机构或日内瓦机构，由具有径向槽的槽轮1和具有拨销2的拨杆3组成，其工作原理如图2所示。
图2 槽轮机构工作原理简图当拨杆转过一定的角度，拨动槽轮转过一个分度角，由图(a)所示的位置转到图(b)所示的位置时，拨销退出轮槽，此后，拨杆空转，直至拨销进入槽轮的下一个槽内，才又重复上述的循环。
实验5.2 间歇机构实验在各类机械中, 常需要使某些构件实现周期性的运动和停歇。
能将主动件的连续运动转换成从动件有规律的运动和停歇的机构, 称为间歇运动机构。
其中,槽轮机构是各类机械中常用的实现间歇运动的典型机构。
本实验主要针对外槽轮机构分析其运动特性。
【实验目的】1. 了解槽轮机构的运动过程。
2. 学会槽轮机构间歇运动的分析。
【实验内容】1．实验仪器CL-I 槽轮机构实验台，其机构主要有四槽轮机构、五槽轮机构和六槽轮机构组成，主要用于检测几种平面槽轮机构的运动规律。
有关击鼓尺寸参数如下：槽轮槽数：Z1=4，Z2=5，Z3=6拨盘圆销数：n1=1，n2=1，n3=1拔销滚子直径：d1=35mm ，d2=32mm ，d3=26mm槽轮中心距：L1=L2=L3=160mm槽轮外径：D1=278.96mm ，D2=260.86mm ，D3=278.34mm2．工作原理如图1所示，槽轮机构是由主动拨销轮、从动槽轮及机架组成，从动槽轮是由多个径向导槽所构成,各个导槽依次间歇地工作。
当主动拨销轮轴匀速转过h θ角时, 拨销拨动槽轮转过一个分度角h τ, 拨销退出导槽;然后拨杆又转过( 2π-h θ) 角, 此时槽轮静止不动, 直到拨销进入下一个导槽内时, 再重复上述过程，槽轮的定位通常是利用拨销轮上外凸的锁止弧锁住, 从而实现槽轮的单向间歇运动。
图1 槽轮机构如图2 所示, O1、O2 分别为从动槽轮和主动拨销轮的中心, A 、B 分别为拨销进入和退出导槽时的状态。
由于拨销在进入和退出导槽时, 其速度方向与导槽的中心线方向保持一致, 因此在这2 个位置上, 拨销轮的半径与槽的中心线相互垂直。
所以,h τ+h θ=π 。
图2 拨销进入和退出导槽轮的位置槽轮机构相关参数：槽轮运动角： β2=zπ2 拨盘运动角： α2=βπ2-拨盘上圆销数目：()22-<Z Z m圆销中心轨迹半径：βsin 1⨯=L R槽轮外径：()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+⨯=21222sin d L R β 槽轮深度：δ++-+=221d L R R h 拨盘回转轴直径：()212R L d -< 拨盘上锁止弧所对中心角：⎪⎭⎫ ⎝⎛-=απm v 2 槽轮每循环运动时间：n z z t r ⎥⎦⎤⎢⎣⎡-=230槽轮每循环停歇时间：()()n mz z m z t d ⎥⎦⎤⎢⎣⎡--=2230槽轮机构的动停比：()()()()222---=z m z z m k当槽轮槽数较大时，一般δ的取值范围为3-6mmTL-I 凸轮机构试验台采用单片机与A/D 转换集成相结合进行数据采集，处理分析及实现与PC 机的通信，达到适时显示运动曲线的目的。
驱动间歇回转工作台的槽轮机构设计<4）一、课程设计的目的及意义自动机械设计这门课程是机械专业的一门主要专业课程，学习完这门课程之后同学们在脑中应该对机械系统设计有一个总体的框架。
为了加深对这门课程的更深入的理解及运用，充分发挥创造性思维和想象能力，灵活应用各种设计方法和技巧，以便设计出新颖、灵巧、高效的机械产品，培养学生对理论知识的综合应用能力和实践动手能力，安排课程设计这一教案实践环节。
通过课程设计进一步培养学生的设计能力、理论联系实际的能力，同时巩固复习前面学过的理论知识，为后续的毕业设计打下一定的理论基础。
二、设计题目：驱动间歇回转工作台的槽轮机构设计一个外啮合槽轮机构，驱动铸铁工作台做4分度的间歇回转运动。
三、设计任务1、设计参数<1）工作台尺寸直径为D=750mm，厚h=20mm<2）拨销盘的转速为40rpm<3）槽轮机构的传动效率为0.75<4）槽轮轴立式安装，工作台通过一组轴承与机架相连，转臂轴与槽轮轴的中心距设定为140mm。
2、设计内容<1）根据生产率及工艺要求，确定工作台的静止和转位时间；<2）选择并确定槽轮机构的结构型式；<3）计算工作台的摩擦力矩及惯性力矩的大小；<4）对槽轮进行运动学分析。
列出槽轮的角位移、角速度和角加速度的方程，并做出相应的曲线图。
<5）对槽轮进行受力分析。
计算槽轮轴上的最大动载荷；计算转臂轴上需要的最大驱动力矩和平均功率，确定驱动电机的功率；求出拨销和转臂之间的最大反力，校核转臂轴直径和槽轮轴直径是否满足强度和刚度要求。
<6）在给出中心距L的尺寸误差△L和锁止弧间隙△Rx的基础上，对槽轮在间歇时的定位误差△ψ进行分析，绘出误差值的变化曲线，并求最大误差值和锁止完成后的误差值。
槽轮间歇式的锁止装置如图所示，它由一对凸、凹锁止弧组成。
滚子一旦离开轮槽，锁止弧就把槽轮锁住。
但锁止弧的定位是存在误差的，产生定位误差的主要原因是凸、凹锁止弧之间的间隙△Rx和主、从动件中心距△L。
毕业设计（论文）题目：槽轮机构加工工艺设计及编程专业名称：数控技术应用姓名（学号）：班级：指导教师：2011年月日摘要槽轮机构是一种步进间歇运动机构，由于结构简单、制造容易、工作可靠,能准确地控制转角, 机械效率高, 所以在自动和半自动生产线中得到广泛的应用但槽轮在销轴进出槽轮槽口时加速度大,机构产生较大的冲击,而且随着转速的增加和槽轮槽数的减少冲击加剧，因而不适用于高速运转的情况。
本设计以槽数6 、销轮和槽轮中心距6mm、销轴半径3mm、铣刀半径6mm 为例，设计槽槽轮机构，并对槽轮的运动特性进行分析。
采用CAM技术对槽轮和拨盘进行数控编程，对零件进行工艺分析，确定刀具和切削用量，最后形成NC指令。
关键词：槽轮机构工艺数控编程 NC目录前言第一章概述 (4)第一节、槽轮机构概述 (4)第二节、槽轮机构简介 (4)第三节、槽轮机构的应用和研究现状 (4)第二章槽轮机构的设计与分析 (7)第一节、槽轮机构的工作原理、特点及应用 (7)第二节、外槽轮机构角速度和角加速度的分析 (8)第三节、内槽轮机构的角速度和角加速度规律 (10)第四节、主要几何尺寸的设计 (10)第五节、本设计的主要几何尺寸的设计 (11)第三章数控加工技术概述 (17)第一节、数控加工技术的发展 (17)第二节、数控加工工艺的特点 (19)第三节、数控机床与普通机床相比具有的优越性 (20)第四章槽轮和拨盘的工艺规程设计 (21)第一节、机械加工工艺规程的作用 (21)第二节、机械加工工艺规程的制定程序 (21)第三节、毛坯的选择 (22)第四节、定位基准的选择 (22)第五节、加工顺序的安排 (23)第六节、本零件工艺规程设计 (23)第五章结论 (33)第六章致谢 (34)参考文献 (36)前言在机械加工工艺教学中，机械制造专业学生及数控技术专业学生都要学习数控车床操作技术。
让学生了解相关工种的先进技术，同时培养工作岗位的前瞻性；在讲授数控知识的同时，必须要求学生掌握基本的机械加工工艺，增强系统意识，理解手动操作与自动操作之间的联系，真正把学生培养成为适应各种工作环境和岗位的多面手。
DOI:10.3969/j.issn.2095-509X.2016.06.008槽轮间歇机构的参数化设计与运动仿真韩先征,张云龙(青岛职业技术学院海尔学院,山东青岛 266555)摘要:槽轮间歇机构是传递间歇运动的常见机构,其结构参数关联多,动力学特性计算复杂。
通过三维设计软件CREO 2.0建立槽轮间歇机构的主要构件模型,由模型里建立的“关系”实现机构的主要参数之间的关联。
在CREO 2.0“机构”中设置部件之间的“销钉”和“凸轮”运动链接,设定“凸轮”的“允许脱离”弹性系数,实现对该机构的“非连续”运动仿真和结果数据的输出。
通过对输出结果的位移、速度和加速度分析,提出减小运动加速度冲击的曲线槽轮方案。
关键词:槽轮;间歇机构;运动;仿真中图分类号:TH112 文献标志码:A 文章编号:2095-509X (2016)06-0040-04 间歇机构在装配生产线、液体罐装设备和包装生产线上应用较广,常见的有槽轮机构和棘轮机构。
与棘轮机构相比,槽轮机构结构简单,自锁性好,效率较高,运转平稳,能准确控制转角的大小,因此应用较广。
槽轮机构按拨轮和槽轮的相对位置可分为空间槽轮机构和平面槽轮机构。
空间槽轮机构的拨轮轴和槽轮轴在一个平面内成垂直角度或其他角度,方便结构的布局,但相对于平面槽轮机构其制造难度较大。
平面槽轮机构中的槽轮槽数固定并且决定着槽轮角速度和角加速度的变化[1]。
槽轮机构在启动和停歇时有一定程度的冲击,一般不宜用于高速运动的场合。
为了改善槽轮机构存在的这些缺陷,人们提出很多的改进方案。
这些方案基本上归为两类:一类是将槽轮机构和其他机构进行组合;另一类是对槽轮机构本身进行改进,例如对槽轮的直线槽改成曲线槽或在槽轮的端部增加弹性连接机构等[2]。
虽然对该机构的研究较为深入,但是由于其结构参数多、参数间的关联耦合度大等,造成在实际应用中计算量大,设计变量更多。
本文采用全参数化设计软件CREO 2.0建立槽轮机构的全参数化模型,设计工作准确性和效率明显提高,并在CREO 2.0“机构”应用模块中实现该模型运动学的仿真[3]。
编号无锡太湖学院毕业设计（论文）题目：槽轮间歇回转机构的设计信机系机械工程及自动化专业学号：学生姓名：指导教师：2013年5月25日无锡太湖学院本科毕业设计（论文）诚信承诺书本人郑重声明：所呈交的毕业设计（论文）槽轮间歇回转机构的设计是本人在导师的指导下独立进行研究所取得的成果，其内容除了在毕业设计（论文）中特别加以标注引用，表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。
班级：学号：作者姓名：2013 年5 月25 日无锡太湖学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题：1、题目槽轮间歇回转机构的设计2、专题二、课题来源及选题依据槽轮机构是由槽轮和圆柱销组成的单向间歇运动机构，又称马尔他机构。
它常被用来将主动件的连续转动转换成从动件的带有停歇的单向周期性转动。
槽轮机构有外啮合和内啮合以及球面槽轮等。
外啮合槽轮机构的槽轮和转臂转向相反,而内啮合则相同，球面槽轮可在两相交轴之间进行间歇传动。
槽轮机构是一种步进间歇运动机构，由于结构简单、制造容易、工作可靠,能准确地控制转角, 机械效率高, 所以在自动和半自动生产线中得到广泛的应用。
但是其动程不可调节，转角不能太小，槽轮在起、停时的加速度大，有冲击，并随着转速的增加或槽轮槽数的减少而加剧，故不宜用于高速，多用来实现不需经常调节转位角度的转位运动。
三、本设计（论文或其他）应达到的要求：①阅读外文资料，翻译与所学专业或课题相关的外文文献5000字左右，语句通顺、流畅、准确。
②了解槽轮机构的工作原理。
③根据加工产品具体结构和加工要求，拟定分析设备设计方案。
④绘制整套零件图，装配图，各零件的精度配合。
⑤用三维软件进行造型，画出修正槽轮机构的三维图。
⑥撰写论文，要求符合本科论文的格式要求，语言简洁、流畅、层次分明。
整个毕业设计过程的技术工作要严谨、灵活、工作要有主动性，计算方法、计算的程序、计算结果、结论要正确。
四、接受任务学生：班姓名五、开始及完成日期：自2012年11月12日至2013年5月25日六、设计（论文）指导（或顾问）：指导教师签名签名教研室主任〔学科组组长〕签名研究所所长系主任签名2012年11月12日摘要槽轮机构是由槽轮和圆柱销组成的单向间歇运动机构，又称马尔他机构。
它常被用来将主动件的连续转动转换成从动件的带有停歇的单向周期性转动。
槽轮机构有外啮合和内啮合以及球面槽轮等。
外啮合槽轮机构的槽轮和转臂转向相反,而内啮合则相同，球面槽轮可在两相交轴之间进行间歇传动。
传统的槽轮机构在曲柄上的圆销进入或脱离槽轮啮合瞬间，其角加速度较大。

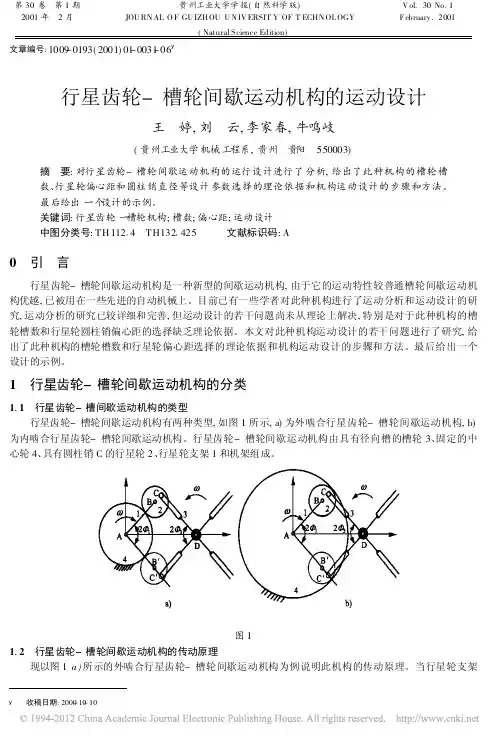

为使槽轮机构传动平稳，减少冲击现象，本设计采用采用一种修正槽轮机构，它是利用圆销偏心的行星运动和槽轮啮合来实现，使传动更趋平稳。
本设计中的修正槽轮机构是用于塑料颗粒物用塑料薄膜制袋充填封口后，将塑料袋进行堆集的简式集装入库装置中回转栅板部件里的一个转位机构。
它通过改变柱销进入或退出啮合时的撞击现象，即使其进入或退出啮合时瞬时角加速度等于零，从而使槽轮机构转动平稳、能传递一定的动力，扩大其使用范围。
在分析了槽轮机构工作原理和设计中所存在的问题基础上,建立数学模型,并对参数进行了优化设计,能有效地解决了槽轮机构在运动过程中的不平稳性,最大限度的降低冲击,为进一步和CAD系统的连接提供了有效途径。
关键词：修正槽轮机构；间歇；优化设计AbstractThe geneva mechanism is composed of sheaves and cylindrical pin unidirectional intermittent motion mechanism, also known as Malta institutions. It is often used to active continuously rotating parts to convert follower with a one-way stop periodic rotation. Sheave outer meshing with the ring and the spherical sheaves. The external mesh the Geneva mechanism sheave and turn turn in the opposite arm, internal meshing same spherical sheaves intermittent transmission between two intersecting axes.The round pin of the traditional geneva mechanism in the crank on the to enter the or the escape grooves round of meshing an instant, its angular acceleration a larger. In order to so that the groove wheel mechanism smooth transmission, to reduce the impact of the phenomenon, the This design uses to adopt a correction groove wheel mechanism, it is take advantage of to round pin and eccentric the planetary motion of and slot round of meshing to achieve, to make the transmission become more smooth.The correction geneva mechanism is used for filling and sealing of plastic particles with plastic film bag making, simple set of plastic bags piled an indexing mechanism mounted storage device rotary grid plate parts. It works by changing the dowel pin to enter or exit engagement impact phenomenon, even if it enters or exits the engagement instantaneous angular acceleration is equal to zero, the Geneva mechanism smooth rotation can pass a certain power to expand the scope of its application.After analyzed the theory of Geneva Mechanism ,established the mathematical model ,and optimized the parameters. This design can make the Geneva Mechanism run smoothly ,and show an effectivemethod of the link to CAD system.Key words: Corrected geneva mechanism;intermittent;optimization design目录摘要........................................................................................................................................... I II ABSTRACT .................................................................................................................................. I V 目录.. (V)1 绪论 (1)1.1 本课题的研究内容和意义 (1)1.2 国内外的发展概况 (1)1.3 本课题应达到的要求 (2)2 槽轮机构的概述 (3)2.1 槽轮机构简介 (3)2.1.1 分类 (3)2.1.2 工作过程 (5)2.1.3 组成 (5)2.1.4 作用 (5)2.1.5 特点 (5)2.1.6 优缺点 (5)2.2 槽轮机构应用和研究现状 (6)2.2.1 应用和研究现状 (6)2.2.2 修正槽轮机构 (7)3 槽轮机构的工作原理 (14)3.1 工作原理 (14)3.2 角速度和角加速度分析 (16)4 槽轮机构的设计方案 (18)4.1总设计方案 (18)4.2 主要部件的设计 (18)4.2.1 槽轮 (18)4.2.2 主动轮臂 (19)4.2.3 滚动轴 (20)4.2.4 槽轮轴 (21)4.2.5 主要标准件的选取 (23)4.2.6 偏心轴 (24)4.3 装配关系 (24)5 结论 (29)致谢 (30)参考文献 (31)1 绪论1.1 本课题的研究内容和意义槽轮机构是由槽轮和圆柱销组成的单向间歇运动机构，又称马尔他机构。
