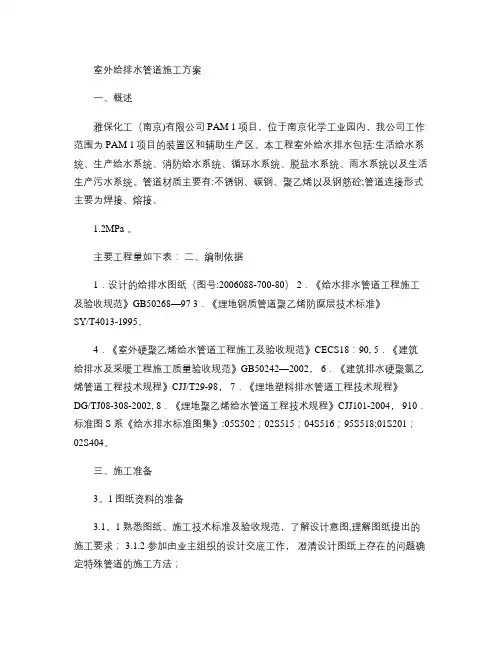

室外给排水管道施工方案一、概述雅保化工（南京)有限公司PAM 1项目，位于南京化学工业园内，我公司工作范围为PAM 1项目的装置区和辅助生产区。
本工程室外给水排水包括:生活给水系统、生产给水系统、消防给水系统、循环水系统、脱盐水系统、雨水系统以及生活生产污水系统。
管道材质主要有:不锈钢、碳钢、聚乙烯以及钢筋砼;管道连接形式主要为焊接、熔接、1.2MPa 。
主要工程量如下表：二、编制依据1．设计的给排水图纸（图号:2006088-700-80） 2．《给水排水管道工程施工及验收规范》GB50268—97 3．《埋地钢质管道聚乙烯防腐层技术标准》SY/T4013-1995，4．《室外硬聚乙烯给水管道工程施工及验收规范》CECS18：90, 5．《建筑给排水及采暖工程施工质量验收规范》GB50242—2002， 6．《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98， 7．《埋地塑料排水管道工程技术规程》DG/TJ08-308-2002, 8．《埋地聚乙烯给水管道工程技术规程》CJJ101-2004， 910．标准图S 系《给水排水标准图集》:05S502；02S515；04S516；95S518;01S201；02S404。
三、施工准备3。
1图纸资料的准备3.1。
1 熟悉图纸、施工技术标准及验收规范，了解设计意图,理解图纸提出的施工要求； 3.1.2 参加由业主组织的设计交底工作，澄清设计图纸上存在的问题确定特殊管道的施工方法；3。
1。
3根据设计图纸和设计交底会议纪要，编制详细的施工图材料预算, 确定所需材料的品种、规格、数量和有关标准;3。
1.4 考虑与其它专业的配合,编制施工进度计划,编制详细施工方案,准备施工机具材料；3。
1。
5 对施工人员进行安全教育,特殊工种上岗前培训、取证。
焊工必须持有劳动部门颁发的焊工合格证，其合格项目与管道焊接相适应，其他工种如起重工、电工、探伤工、架子工和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证； 3.1。
综合库房、化学品及危险品库给排水施工方案

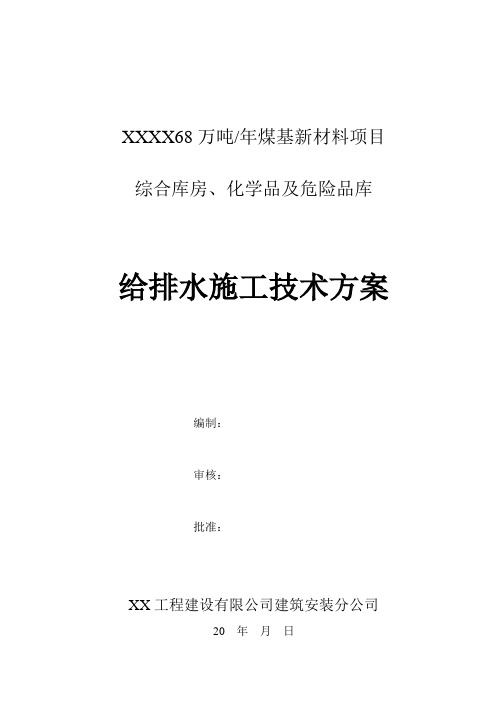

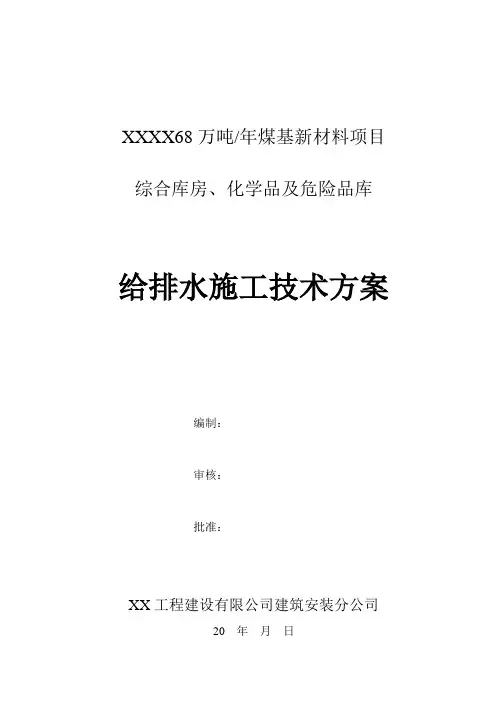

XXXX68万吨/年煤基新材料项目综合库房、化学品及危险品库给排水施工技术方案编制：审核：批准：XX工程建设有限公司建筑安装分公司20 年月日目录1编制说明 (3)1.1目的和范围 (3)1.2编制依据 (3)2工程概况 (3)2.1工程概述 (3)2.2施工范围和内容 (3)3工程主要实物量 (3)4施工组织 (3)4.1施工组织机构 (3)4.2施工劳动力计划 (3)5主要施工机具计划 (3)6 主要施工周转材料计划 (3)7施工平面布置 (3)8施工方法和工艺措施 (3)8.1工程施工方法和施工技术文件 (3)8.2分项施工注意事项 (7)9施工质量保证措施 (9)10施工HSE保证措施 (10)11施工过程技术资料和工程竣工技术资料管理 (11)12有害和危险性因素的辨识与应急措施 (13)13文明施工措施 (15)1、编制说明1.1目的和范围目的：为保证综合库房、化学品及危险品库给排水工程施工的顺利开展，保证施工安全、质量及进度，特编制此方案。
范围：本方案仅适用于XX新疆 68万吨/年煤基新材料项目综合库房、化学品及危险品库给排水工程施工。
1.2编制依据1.2.1中国成达工程有限公司设计的综合库房、化学品及危险品库施工图。
1.2.2《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。
2、工程概况2.1仓库管理用房为3层建筑，占地面积约442.74m2 ,建筑面积1328.22 m2，建筑高度11.9米。
室内生活给水、生活污水、雨水管网、室外连接低压消防给水管网，与室外相应管网相接，设置化粪池1座，砼消防检查井6座；其它库的室内雨水及消防室内外管网衔接。
本方案是根据中国成达工程有限公司设计资料及现场情况组织编写。
2.2施工范围和内容本方案主要施工范围为仓库管理用房、综合仓库、丙类库等给排水。
3、工程主要实物量工程主要实物量见附表1。
4、施工组织4.1施工组织机构序号职务人数职责1 项目经理 1 项目全面掌控2 施工经理 1 现场施工管理安排3 技术负责人 1 全面负责技术管理工作4 安全经理 1 现场安全管理5 技术员 1 负责具体技术工作6 施工员 1 负责现场工作7 质量员 1 质量检查、验收8 安全员 1 安全检查、监督9 测量工 1 测量放线4.2施工劳动力计划施工劳动力计划见附表2。
醋酸车间检修施工方案

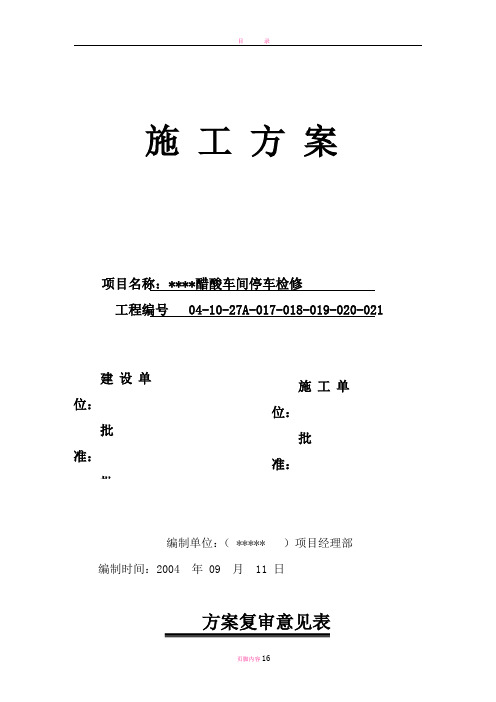

施 工 方 案项目名称：****醋酸车间停车检修工程编号 04-10-27A-017-018-019-020-021编制单位：（ ***** ）项目经理部编制时间：2004 年 09 月 11 日方案复审意见表施工单位： 批 准： 审建设单位：批准：批目录1.编制说明2.编制依据3.工程概况4.施工准备5.施工组织措施计划6.施工方法（工艺）7.资源需求计划8.施工进度计划9. 检维修施工作业风险评价报告书10.质量检验计划编制说明填写内容：***醋酸车间停车检修是***分公司维修施工队所承担的重点检修项目。
为了更好的完成本次施工任务，特编制此施工方案。
***醋酸车间停车检修是随***其他项目同期开展的，通过此次检修会更加完善各装置系统的运行，确保高产，稳产，是****也是石化公司的重要产品之一。
因此，*公司*司非常重视此项目的施工，维修施工队负责此项目的施工工作。
我施工队将本着“安全第一，质量至上”的指导方针，严格遵守国家标准和规范，进行施工作业。
以上为本施工方案编制说明。
编制依据填写内容：1．检修任务书；04-10-27A-017-018-019-020-0212．由***有关部门批准的醋酸车间停车检修项目任务书。
3．国家法规；本次施工将严格遵守国家有关法规，〈中华人民共和国合同法〉〈中华人民共和国招投标法〉〈中华人民共和国劳动法〉4．国家现行规范和标准；本次施工将遵循以下国家现行规范和标准。
《化工建设起重工程施工及验收规范》HGJ201——83《现场设备、工艺管道焊接工程施工及验收规范》GB50236——98《工业金属管道工程工及验收规范》GB50235——975．工程项目质量计划；按照ISO9000系列标准的要求，按照国家现行的规范和标准进行施工作业，制订可行的质量计划。
严把质量关。
施工过程中严格执行工艺纪律，工序交接严格执行工序卡。
用户要求；本次施工将本着用户至上的原则，满足用户提出的要求，为用户服好务。
丙烯酸酯项目基础设施和公用工程扩建循环水池基础施工方案

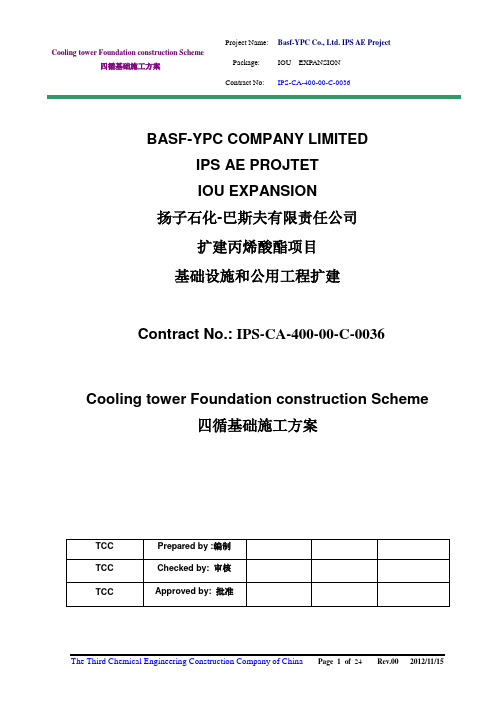

C o o l i n g t o w e r F o u n d a t i o n c o n s t r u c t i o n S c h e m e四循基础施工方案Project Name: Basf-YPC Co., Ltd. IPS AE Project Package: IOU EXPANSIONContract No: IPS-CA-400-00-C-0036BASF-YPC COMPANY LIMITEDIPS AE PROJTETIOU EXPANSION扬子石化-巴斯夫有限责任公司扩建丙烯酸酯项目基础设施和公用工程扩建Contract No.: IPS-CA-400-00-C-0036Cooling tower Foundation construction Scheme四循基础施工方案Contract No: IPS-CA-400-00-C-0036Contract No: IPS-CA-400-00-C-0036目录1.工程概况-------------------------------------------------------------------04 -------------------------------------------------------------------043.施工程序-------------------------------------------------------------------04 ---------------------------------------------------------05---------------------------------------------------------------10---------------------------------------------------------------11-----------------------------------------------------------11-----------------------------------------------------139.施工总平面布置-------------------------------------------------------------16 ----------------------------------------------------------1611.施工机具、计量器具及施工用料计划------------------------------------------17Contract No: IPS-CA-400-00-C-00361、工程概况1.1 工程简介本工程位于江苏省南京市扬子石化-巴斯夫有限责任公司C400区。
化工单位大修施工方案

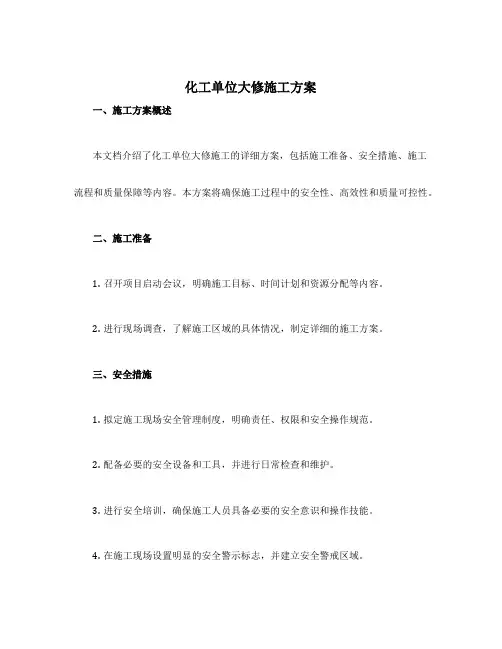

化工单位大修施工方案一、施工方案概述本文档介绍了化工单位大修施工的详细方案，包括施工准备、安全措施、施工流程和质量保障等内容。
本方案将确保施工过程中的安全性、高效性和质量可控性。
二、施工准备1.召开项目启动会议，明确施工目标、时间计划和资源分配等内容。
2.进行现场调查，了解施工区域的具体情况，制定详细的施工方案。
三、安全措施1.拟定施工现场安全管理制度，明确责任、权限和安全操作规范。
2.配备必要的安全设备和工具，并进行日常检查和维护。
3.进行安全培训，确保施工人员具备必要的安全意识和操作技能。
4.在施工现场设置明显的安全警示标志，并建立安全警戒区域。
5.定期组织安全检查和演练，及时发现和解决安全隐患。
四、施工流程1.施工前准备：–清理施工区域，确保施工场地整洁。
–检查施工所需材料和设备的准备情况，确保无缺失。
–开展危险源辨识和风险评估，制定安全控制措施。
2.施工过程：–根据施工方案进行施工，遵循工艺要求和标准。
–严格控制施工进度，及时沟通解决施工中的问题。
–提供必要的技术支持和指导，确保施工质量。
3.施工结束：–进行施工总结和质量评估，记录施工中的经验教训。
–清理施工现场，恢复原状，并进行必要的后续维护工作。
–完成相关的验收和文档整理工作。
五、质量保障1.制定施工质量管理制度，并明确质量控制要求。
2.配备专业的质量检测人员和设备，进行质量检测和监控。
3.开展施工过程中的质量记录和报告，及时发现和纠正问题。
4.定期组织质量评估会议，总结经验、改进工艺和优化管理。
六、施工人员培训和管理1.培训：–对施工人员进行必要的技术培训，包括安全操作、施工工艺和质量要求等。
–不定期组织职业素质培训，提高施工人员的综合素质和团队合作能力。
2.管理：–设立施工管理团队，负责施工过程的组织、协调和监管。
–定期召开施工进展会议，通报工作进展和解决问题。
–建立绩效评价机制，激励施工人员的积极性和创造性。
七、项目风险管理1.对施工过程中可能遇到的风险进行全面的识别、评估和排查。
醋酸车间检修施工方案

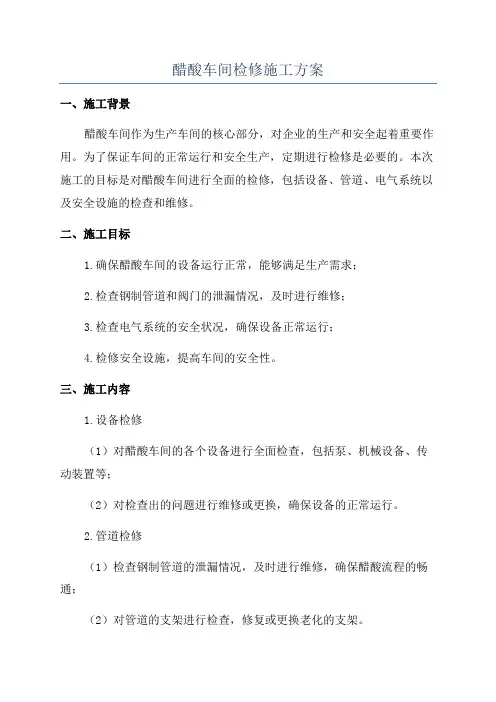

醋酸车间检修施工方案一、施工背景醋酸车间作为生产车间的核心部分，对企业的生产和安全起着重要作用。
为了保证车间的正常运行和安全生产，定期进行检修是必要的。
本次施工的目标是对醋酸车间进行全面的检修，包括设备、管道、电气系统以及安全设施的检查和维修。
二、施工目标1.确保醋酸车间的设备运行正常，能够满足生产需求；2.检查钢制管道和阀门的泄漏情况，及时进行维修；3.检查电气系统的安全状况，确保设备正常运行；4.检修安全设施，提高车间的安全性。
三、施工内容1.设备检修（1）对醋酸车间的各个设备进行全面检查，包括泵、机械设备、传动装置等；（2）对检查出的问题进行维修或更换，确保设备的正常运行。
2.管道检修（1）检查钢制管道的泄漏情况，及时进行维修，确保醋酸流程的畅通；（2）对管道的支架进行检查，修复或更换老化的支架。
3.电气系统检修（1）检查电气设备的接线情况，确保电气系统的安全；（2）检查电气设备的运行状况，包括开关、照明设备等；（3）对问题设备进行维修或更换。
4.安全设施维修（1）检查火灾报警设备的运行状况，确保车间的火灾安全；（2）检查紧急停车按钮的功能，确保在危险情况下能及时停止设备；（3）检查安全通道、消防器材等安全设施的完好性，进行修复或更换。
四、施工步骤1.准备工作（1）对工作区域进行清理，确保施工环境整洁；（2）检查施工所需工具和材料的准备情况；（3）组织施工人员，分配工作任务和职责。
2.设备检修（1）按照设备检修计划逐个检查设备；（2）记录设备的运行状况，发现问题及时汇报；（3）对检查出的问题进行维修或更换；3.管道检修（1）使用检漏仪检查钢制管道的泄漏情况；（2）对泄漏位置进行修复；（3）对老化的支架进行修复或更换。
4.电气系统检修（1）使用电压表和电流表对电气设备进行检查；（2）对接线松动、老化的设备进行维修或更换。
5.安全设施维修（1）检查火灾报警设备的运行状况；（2）测试紧急停车按钮的功能；（3）检查安全通道、消防器材等安全设施的完好性，进行修复或更换。
化工检修工程施工方案范本

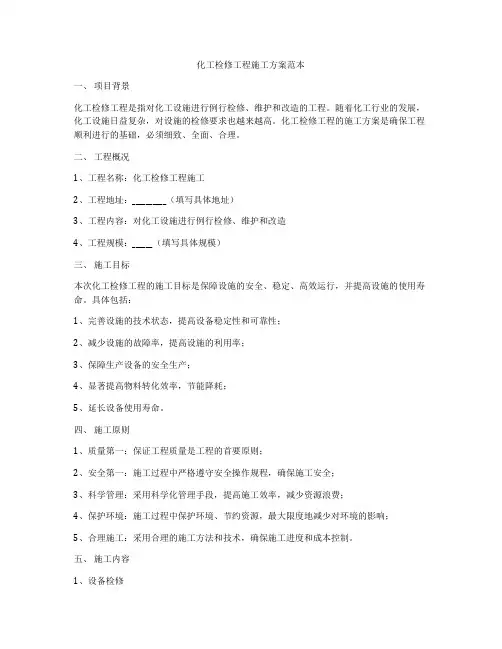

化工检修工程施工方案范本一、项目背景化工检修工程是指对化工设施进行例行检修、维护和改造的工程。
随着化工行业的发展，化工设施日益复杂，对设施的检修要求也越来越高。
化工检修工程的施工方案是确保工程顺利进行的基础，必须细致、全面、合理。
二、工程概况1、工程名称：化工检修工程施工2、工程地址：__________（填写具体地址）3、工程内容：对化工设施进行例行检修、维护和改造4、工程规模：______（填写具体规模）三、施工目标本次化工检修工程的施工目标是保障设施的安全、稳定、高效运行，并提高设施的使用寿命。
具体包括：1、完善设施的技术状态，提高设备稳定性和可靠性；2、减少设施的故障率，提高设施的利用率；3、保障生产设备的安全生产；4、显著提高物料转化效率，节能降耗；5、延长设备使用寿命。
四、施工原则1、质量第一：保证工程质量是工程的首要原则；2、安全第一：施工过程中严格遵守安全操作规程，确保施工安全；3、科学管理：采用科学化管理手段，提高施工效率，减少资源浪费；4、保护环境：施工过程中保护环境、节约资源，最大限度地减少对环境的影响；5、合理施工：采用合理的施工方法和技术，确保施工进度和成本控制。
五、施工内容1、设备检修对化工设施的主要设备进行例行检修和维护，包括设备清洗、润滑、更换损坏零部件等。
2、管道维护对化工设施的管道进行定期检修，包括清理管道内部、检查管道密封性、更换老化管道等。
3、设施改造根据化工设施的实际运行情况，对设备和管道进行一些改造工作，以提高设施的使用效率和安全性。
六、施工方案1、准备工作（1）明确施工目标和施工要求；（2）成立施工组织机构，分工合作，明确责任；（3）编制施工计划，确立施工进度和工期；（4）搞好施工现场的安全、环境保护工作。
2、设备检修（1）对设备进行全面的检查和测量，找出设备的故障和老化部位；（2）进行设备清洗、润滑和更换损坏零部件等维修工作；（3）重新调试设备，确保设备正常运行。
扬子石化—巴斯夫一体化石化基地项目施工方案

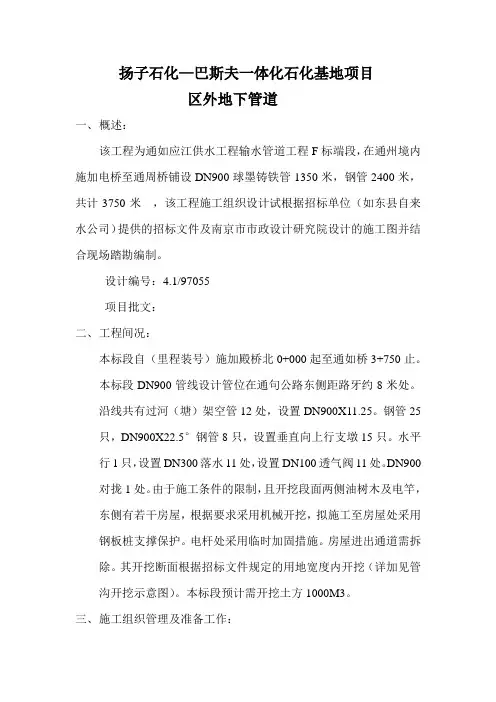

扬子石化—巴斯夫一体化石化基地项目区外地下管道一、概述：该工程为通如应江供水工程输水管道工程F标端段，在通州境内施加电桥至通周桥铺设DN900球墨铸铁管1350米，钢管2400米，共计3750米，该工程施工组织设计试根据招标单位（如东县自来水公司）提供的招标文件及南京市市政设计研究院设计的施工图并结合现场踏勘编制。
设计编号：4.1/97055项目批文：二、工程间况：本标段自（里程装号）施加殿桥北0+000起至通如桥3+750止。
本标段DN900管线设计管位在通句公路东侧距路牙约8米处。
沿线共有过河（塘）架空管12处，设置DN900X11.25。
钢管25只，DN900X22.5°钢管8只，设置垂直向上行支墩15只。
水平行1只，设置DN300落水11处，设置DN100透气阀11处。
DN900对拢1处。
由于施工条件的限制，且开挖段面两侧油树木及电竿，东侧有若干房屋，根据要求采用机械开挖，拟施工至房屋处采用钢板桩支撑保护。
电杆处采用临时加固措施。
房屋进出通道需拆除。
其开挖断面根据招标文件规定的用地宽度内开挖（详加见管沟开挖示意图）。
本标段预计需开挖土方1000M3。
三、施工组织管理及准备工作：1、施工组织机构及职能分工本工程采用项目经理负责制，秦建华任项目经理，对工程全面负责；任安全负责人；质量负责人；任现场施工员兼技术负责人；任施工队长；机具站全面负责各类设备、施工机具的调配；车队负责施工车辆的调配。
2、劳动组合2——1 安全一队队长：施工员：成员：（另配备辅助工三名）2——2 机具站汽车队（负责全线施工队的设备、车辆、施工机具的调配）2——3冷作施工：2——4管道支墩支架砌作及土石方：2——5主要施工机具：EX200挖掘机2台12T、16T汽车吊2台50、100、150潜水泵各2台5T 卷扬机1台24Kw发电机组2台3T手拉葫芦4台5T汽车2辆50T千斤顶6台井点设备4套（节点使用）电焊气焊设备4套，箱式配电箱2套，轻便配电箱4套，水准仪1台，三架马2套、钢板桩、木方若干。
试水方案

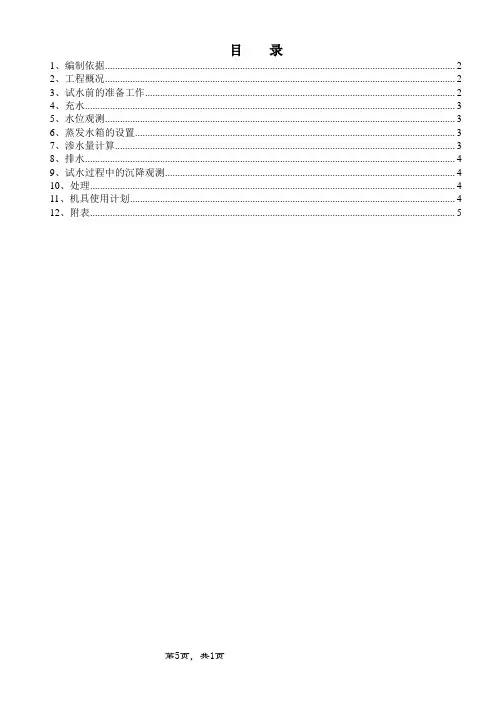

目录1、编制依据 (2)2、工程概况 (2)3、试水前的准备工作 (2)4、充水 (3)5、水位观测 (3)6、蒸发水箱的设置 (3)7、渗水量计算 (3)8、排水 (4)9、试水过程中的沉降观测 (4)10、处理 (4)11、机具使用计划 (4)12、附表 (5)1、编制依据南京扬子石化碧辟乙酰有限责任公司50万吨/年醋酸项目消防废水池水池、循环水及污水预处理池等图纸《石油化工砼水池工程施工及验收规范》SH/T3535-2002中建二局二公司ISO9000:2000质量、环境、职业健康安全一体化管理体系文件中建二局二公司类似工程经验2、工程概况本方案指导醋酸项目消防废水池、循环水及污水预处理池等水池工程的试水施工。
消防废水池工程：平面轴线尺寸为26m×46m；池底面标高-6.269米、水池顶面标高+0.500米；设计蓄水量7000余方，计划试水周期14d。
循环水工程：由深、浅两个水池构成。
深水池轴线尺寸37.55m×18.15m；底板顶标高-1.250米、水池壁板顶标高3.500米；浅水池轴线尺寸46.20m×15.40m；底板标高0.900米、水池壁板顶标高3.500米；设计蓄水量2500余方，计划试水周期7d。
水池的沉降观测计划设置6个沉降观测点，4个安置在水池长方向两端；另外，在水池后浇带一侧对称设置2个；设置高度在顶面下200mm处。
观测时间段按照试水进度实施，分别是蓄水前、蓄水第一阶段、蓄水第二阶段、蓄水满水及三天后等五个阶段。
水池基础沉降速度控制在连续两天内为5mm／d。
地基最大沉降量不宜大于300mm。
3、试水前的准备工作根据SH/T3535-2002《石油化工混凝土水池工程施工及验收规范》要求：试水前需要对水池的外观进行实体验收，即中间交接。
a、水池试水必须在池体混凝土强度达到设计强度后，且无裂缝、蜂窝、麻面、孔洞等情况，方可进行水池满水实验。
b、水池混凝土实体留置的试块检验合格。

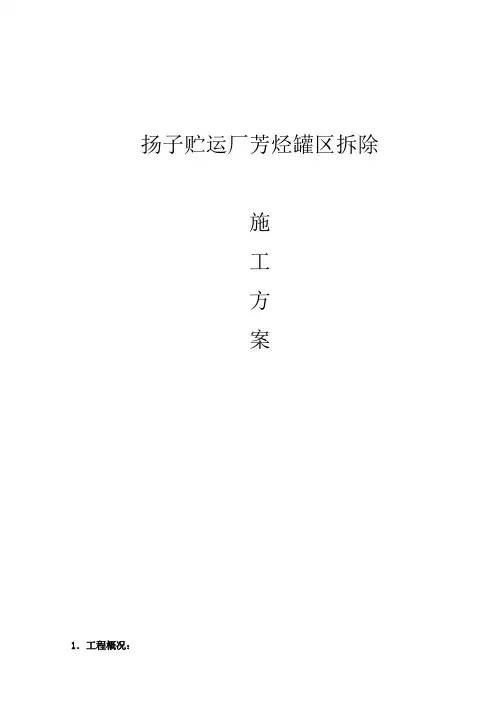

扬子贮运厂芳烃罐区拆除施工方案
扬子贮运厂芳烃罐区拆除施工方案1．工程概况：本次土建拆除工程位于扬子贮运厂内，主要包括四台重油罐本体拆除，四台罐毛石基础拆除、罐区四周混凝土防火堤、素混凝土地坪以及砖围墙拆除等。
另有2000m工艺管道及少量钢结构的拆除。
2．主要实物工程量（估）：3．主要施工管理人员：4．施工程序：安全围护施工管道、罐体拆除四罐基础拆除地坪破除垃圾外运尾向施工竣工5．施工前的工作准备：5．1．与业主取得联系，落实清楚拆迁范围内水、电是否已全部切断，地下有无电缆、管道等预埋设施及其现在状况。
5．2．准备施工机具与劳动力安排。
5．3．办理动土证及动火证，落实水电接入点。
5．4．对进场人员进行安全生产作业教育，厂里和车间分别教育。
如严禁携带火种，严禁吸烟，不得进入与施工无关的区域，禁止乱动厂内的一切机电设备等。
6．主要施工措施：6．1．安全维护措施：6．1．1．根据施工区域大小，用ф48×3.5钢管搭设约99m×65m大小的封闭施工区域。
材料采用彩钢瓦。
围护高度东、南、北侧高2.0m，西面高3.0m，钢管脚手架搭设（详见附图）。
搭设方法：钢管骨架立杆间距1.5m，水平杆间距1.8m，板底搁栅钢管间距1.0m。
6．1．2．施工区域设立警卫，全天侯专人看护。
6．1．3．针对施工进度，及时对应搭设其他必要的安全防护设施。
6．1．4．现场按施工进度及具体工序配备各种安全防护器材，如：灭火器、黄砂等。
6.1.5.现场临时用电电缆按车间要求架设，初步定从地下水沟走。
若车间同意，还可以从桥架上走。
主要听车间安排。
6.1.6.采钢瓦围护下有电缆，施工时注意安全。
不可将不拆除的电缆损坏。
6．2 拆除工程整体布置6.2.1 整体施工程序电气、仪表拆除→工艺管道拆除→罐、设备拆除→钢结构拆除→罐基础混凝土破除→罐区防火堤，地坪拆除→地下管道拆除→场地平整6.2.2 专业拆除程序装置停车→装置电源切断、装置界区切断→电缆拆除→电器仪表拆除→管道部分保温层拆除→工艺拆除→设备拆除→土建（钢筋混凝土）拆除6.2.3 工艺管道拆除施工程序拆除方案准备→熟悉现场→现场实物标识→拆除位置（即TP点）挂牌→落实安全措施→区域蒸煮置换→工艺管道TP点取样分析→TP点拆除→吊车就位→拖车进厂→系统拆除并运输至指定地点6.2.4 设备拆除施工程序拆除方案准备→熟悉现场→现场实物标识→设备人孔打开→取样分析合格→部件拆除→设备口保护→吊车就位→拖车进厂→设备拆除→运输至指定地点6.2.5 拆除主要技术要求1)了解现场,仔细认真的核对现场位置,并做好拆除标识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1.编制依据 (2)2.工程概况 (2)3.工程特点 (3)4.工程建设管理目标 (3)5.施工准备 (3)5.1人员准备 (3)5.2施工物资准备 (4)5.3主要施工机具 (4)6.施工总体安排 (5)7.分部分项工程施工方法 (5)7.1测量工程 (5)7.2土方工程 (5)7.3钢筋工程 (6)7.4模板工程 (8)7.5混凝土工程 (10)7.6水池试水 (13)7.7防腐工程 (13)8.脚手架工程 (14)9.季节性施工措施 (14)10. HSE管理机构及保证措施 (14)10.1项目安全保证体系 (14)10.2一般规定 (14)10.3施工用电安全 (15)10.4防火防爆安全 (16)10.5个体（PPE）防护安全 (16)10.6设备和车辆安全 (16)10.7现场环境管理 (16)11 质量管理机构及保证措施 (17)11.1质量保证体系 (17)11.2质量目标 (18)11.3质量保证措施 (18)12拟定方案 (19)1.编制依据南京扬子石化碧辟乙酰有限责任公司醋酸项目循环水图纸：06720-3000-552-001~002_IFC；06720-3000-556-001~020_IFC；06720-3000-559-001~009_IFC。
《建筑工程施工质量统一标准》（GB50300-2001）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《混凝土工程结构施工质量验收规范》（GB50204-2002）《石油化工混凝土水池工程施工及验收规范》SH/T3535-2002《地下防水工程施工及验收规范》（GB50204-2002）《建筑防腐蚀工程施工及验收规范》（GB50121-2002）工程所涉及中石化、国标和行标的相关规定中建二局二公司IS09001:2000质量管理、环境、职业健康安全管理体系文件中建二局二公司施工类似工程的经验醋酸施工现场管理条例2.工程概况工程名称：BYACO南京醋酸项目循环水工程工程地点：南京市六合区BYACO南京醋酸装置区内工期：133天；开工时间2008年3月5日，中交时间2008年7月15日。
循环水工程位于主装置现场中部，基础采用灌注桩、承台地梁传力体系；结构部分由水池、上部框架两部分组成。
水池包括深水池和浅水池两部分。
深水池轴线尺寸37550⨯18150、底板标高-1.250米、池壁顶标高3.500米、池壁厚度400mm、底板厚度500mm；浅水池轴线尺寸46200⨯15400、底板标高0.900米、池壁顶板标高3.500米、池壁厚度250mm、底板厚度500mm；上部框架主要由框架柱、梁及板组成。
框架结构轴线尺寸46200⨯15400、框架柱按照尺寸分为三种，分别是450⨯450、550⨯550、400⨯400；按照框架梁分为3.500米、7.950米、11.100米及13.500米四层；墙板厚度150mm；13.500米层顶板厚度120mm。
结构混凝土标号采用C15（垫层），C30（主体框架），C30•S6（水池）工程主要工程量表:3.工程特点本工程异形截面梁较多，埋件分部比较密集。
工程涉及混凝土浇灌；管道、设备安装；水池防腐等交叉作业施工，施工过程中协调配合工作量大。
4.工程建设管理目标质量目标：工程质量符合设计图纸及有关标准规范要求；工程质量达到国家及行业施工验收规范合格标准。
工期目标：完全按照业主的要求进行施工，调配好一切生产要素，确保工程顺利中交。
安全目标：零死亡事故；零失时事故；零可记录事故；零违规排放；零火灾；零交通事故；项目可记录伤害和疾病率＜0.1％。
文明施工目标：达到业主场容管理规定要求。
环境管理目标：降低噪音污染，减少土方开挖、回填时的粉尘污染；使用健康环保的建材，保护环境。
5.施工准备5.1人员准备项目经理：拥有国家一级项目经理资质且有极强的敬业精神及综合素质高的同志。
项目施工经理：将选派具有丰富施工经验的同志担任。
其他成员：其他主要的项目管理人员如项目技术负责、项目工程部成员等由具有大专以上学历及具有丰富的施工项目管理经验的同志担任。
项目经理部所有管理人员及特殊工种的工人均持证上岗。
项目部管理体系纳入YPEC醋酸装置项目总体管理之下。
项目部管理体系图：5.2施工物资准备项目经理部严格按《BYACO关于施工现场材料管理规定》执行。
施工准备工作特别是物资准备工作必须保证定质、定量、定点进场。
施工用的常规物资，按材料计划及时安排进场，并合理分类堆放，派专人看护。
施工用建筑材料及施工机械视施工进展情况编制进场计划，并均保证及时进场。
对于构成工程实体的建筑材料将先编制详细的物资需求计划，物资储备、申请、订货计划，采购加工计划，这些计划必须附以确切的数量清单，并经业主及工地工程师的审核、确认。
所有进场物资将预先设定场地分类堆放，并作好标识及产品保护工作。
主要周转材料表施工人员计划表：工程进度计划见循环水进度计划表。
5.3主要施工机具进场机具严格按照BYACO关于施工现场机具管理相关规定执行。
主要机具安排表如下：6.施工总体安排本工程基础形式设计采用灌注桩，上部分为水池和主体结构两个部分。
土方开挖结束后，按照”先地下、后地上；先土建、后安装”的原则进行整体施工安排，具体工艺过程如下：土方开挖→桩基检验→基础施工→土方回填→水池施工→上部框架施工→钢构件安装→水池试水→水池防腐→交工验收7.分部分项工程施工方法7.1测量工程根据BYACO提供的厂区平面坐标控制点，依据《工程测量规程》，做循环水施工区域的平面轴线控制点，该控制点位误差小于2mm。
使用仪器为全站仪Tc802。
高程施工±0.000以下的高程控制点,从地面的高程控制网的某一点向下引测，闭合到另一个地面高程控制点上，限差应不超过3mm。
±0.000以上的高程,从水准面高程控制网点引测标高到地表固定的某点，作为向上引测工作的水准点，此点的数目应够用、均匀，再用标准钢尺向上丈量，控制各个柱子的高程，误差应控制在5mm内。
7.2土方工程7.2.1工艺流程施工准备→测量放线→测量放线复核→土方开挖→设置排水沟→验槽→基础施工→排水并清除杂物→土方分层回填→分层碾压密实度检验等→交工验收7.2.2施工方法土方开挖采用1台EX-300日立液压反铲机挖土，2台8t自卸汽车运土的施工方法。
首先开挖浅水池、再开挖深水池。
开挖的土方除预留够回填需要外，其余全部运卸到BYACO指定卸土场地，并堆放整齐。
基坑土方开挖采用“以挖机为主，人工辅助”的形式进行。
为保证基坑坑底的老土不受扰动，在机械开挖到距基底面标高300mm时由人工清理基槽，并在开挖到设计标高后，立即浇灌混凝土垫层，以防止基坑老土长期暴露在外。
7.2.3土方开挖➢深水池底板下垫层底标高-1.850米，土方开挖采取大开挖形式。
根据先深后浅的施工原则，待开挖好基坑之后，先施工深水池，再施工浅水池。
挖机开挖的时候严格控制开挖标高，不得超挖土方。
➢基坑土方放坡系数1：0.75，基坑开挖留出500mm施工操作面。
根据天气状况安排清底时间及足够的劳动力，及时报验YPEC的指定验槽机构进行地基验槽，验槽合格后，立即浇灌垫层混凝土。
➢施工时应视现场实际情况，必要时应为基坑边坡设置支撑，以防基坑边坡塌方。
➢挖出土方运至BYACO指定的土方堆场。
严禁在靠近基坑边贮存土方。
➢开挖必须取得BYACO的动土许可证后才可进行。
➢基坑开挖如在夜间进行，必须保证开挖范围内有充足的照明，并在地面上做明显安全警示标志。
自卸车行进路线及卸土点安排专人指挥。
➢土方开挖后，根据现场实际情况组织基坑排水措施，盲沟截面尺寸200×300，排水工作延续至回填土方完。
➢由于本工程距离现场主干道比较近，所以基坑开挖后，必须做好维护工作及明显的警示标牌。
7.2.4土方回填基坑回填待基础施工完成后进行。
回填土宜选用砂土、粉土、粘性土等，不得使用过湿土、淤泥、腐殖土及有机物含量大于8%的土。
基坑回填正值冬季，禁止使用夹杂雪花的土。
如遇雨雪天气，应停止回填工作，并将回填土用彩条布或塑薄膜覆盖，保证回填土的湿度均衡。
基坑回填采用分层回填，一般每层的回填土厚度不大于300mm，夯实采用平板夯机进行，压实系数大于0.96。
7.3钢筋工程7.3.1工艺流程钢筋进场→钢筋复验→钢筋加工成型→半成品钢筋的检查验收→半成品钢筋的运输交接→钢筋绑扎→钢筋绑扎完后自检→钢筋绑扎质量验收→钢筋隐蔽记录及监理单位验收→混凝土浇灌7.3.2 钢筋进货检验钢筋应有出厂质量证明书或试验报告单，钢筋表面或每捆(盘)钢筋均应有标志，进场时应按炉罐(批)号及直径分批检验，检验内容包括查对标志，外观检查，并抽取试样作力学性能试验，合格后方可使用。
7.3.3 钢筋堆场及堆放成型钢筋堆放场地要平整，严格分类堆放，钢筋现场堆放要用钢管架空堆放，离地高度200mm。
堆放场地不得二次污染钢筋，并且应标识清晰。
7.3.4 钢筋加工本工程所需钢筋由设置在施工现场的钢筋加工车间负责加工。
加工前，将钢筋表面的油渍、漆污和轻微铁锈清除干净，做到钢筋的加工洁净、无损伤，带颗粒状或片状老锈的钢筋不得使用，钢筋放样时弯钩应满足规范规定要求。
7.3.5 钢筋连接本工程钢筋连接主要采用邦扎、焊接两种形式。
其中水池底板、壁板采用邦扎连接；主体框架柱采用采用电渣压力焊连接；框架梁及连系梁上层钢筋采用闪光对焊和邦扎连接，钢筋连接的注意事情如下：7.3.5.1邦扎注意事项梁钢筋绑扎时，应在梁的两端及其中间搭设简易钢管支架，便于钢筋形成骨架，钢筋的交叉点均应用铁丝扎牢，绑扎方向按照八字分布。
➢箍筋应与主要受力钢筋垂直绑扎，箍筋弯钩叠合处应沿受力方向错开设置，并且设置在梁的受压侧。
➢搭接长度的末端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件最大弯距处。
➢各受力钢筋之间的绑扎接头位置应错开，从任何一绑扎接头中心至搭接长度的1.3倍区段范围内，有绑扎接头的受力钢筋面积占钢筋总截面面积百分比应符合：受拉区不超过25%，受压区不超过50%。
➢板、主、次梁钢筋交叉时，板的钢筋在上，次梁的钢筋居中，主梁的上层钢筋在下。
➢屋面板钢筋设计采用Ф10HPB235级双层双向设置，在绑扎时为保证上下两层钢筋的间距一直，所以设置Ф12HRB335@1000的钢筋马镫。
➢柱子箍筋的弯头应均匀布置在柱子截面的四周上，箍筋转交与柱子纵向钢筋应绑紧扎牢。
绑扎箍筋时，邦扣之间应该成“8”字型。
➢地梁及框架梁邦扎钢筋时，应在梁两端及中间搭设简易钢管支撑架，以便于钢筋形成骨架。
➢水池底板钢筋网片之间应架设Ф16HRB335@1000的钢筋马镫，以便于底板钢筋的保护层；在水池壁板的侧面设置Ф18HRB335@600钢筋垫铁，以便于墙板钢管的加固。
