电子工程师必学电路图集锦

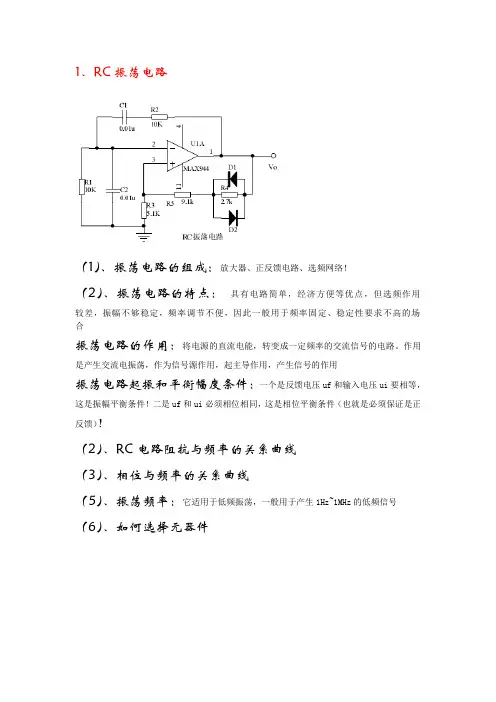

1、RC振荡电路（1）、振荡电路的组成：放大器、正反馈电路、选频网络！（2）、振荡电路的特点：具有电路简单，经济方便等优点，但选频作用较差，振幅不够稳定，频率调节不便，因此一般用于频率固定、稳定性要求不高的场合振荡电路的作用：将电源的直流电能，转变成一定频率的交流信号的电路。

作用是产生交流电振荡，作为信号源作用，起主导作用，产生信号的作用振荡电路起振和平衡幅度条件：一个是反馈电压uf和输入电压ui要相等，这是振幅平衡条件！二是uf和ui必须相位相同，这是相位平衡条件（也就是必须保证是正反馈）！（2）、RC电路阻抗与频率的关系曲线（3）、相位与频率的关系曲线（5）、振荡频率：它适用于低频振荡，一般用于产生1Hz~1MHz的低频信号（6）、如何选择元器件2、3、（1）、乙类功率放大器的工作过程：（2）、什么是交越失真（3）、复合三极管的复合规则（4）、甲乙类功率放大器的工作原理分析（5）、自举过程分析（6）、甲类功率放大器的特点（7）、甲乙类功率放大器的特点4、（1）运放的输入端虚拟短路、运放的输入端虚拟断路（2）反向输入方式的运放电路的主要用途、输入电压与输出电压信号的相位关系是什么？（3）同相输入方式下的增益表达式分别是什么？（4）输入阻抗分别是、输出阻抗分别是？5、差分放大（1）、电路各个元器件的作用，电路特点（2）、电路的工作原理分析（3）、如何放大差模信号而抑制共模信号（4）电路的单端输入和双端输入、单端输出和双端输出的工作方式6、桥式整流电路（1）、二极管单向导电性、伏安特性曲线（2）、理想开关模型和恒压降模型（3）、桥式整流电流流向过程（4）、输入输出波形（5）、计算V0、I0、二极管反向电压7、二极管稳压电路（1）、稳压二极管的特性曲线（2）、稳压二极管的应用注意事项（3）、稳压过程分析8、电压比较器（1）、电压比较器的作用（2）、工作过程（3）、比较器的输入、输出特性曲线（4）、如何构成迟滞比较器。

605第8章　数字系统电路显然，由于编码的具体规定很多，这样编码器的种类也有许多。

在二-十进制编码中，可以用四位的二进制码来表示十进制数中的0～9，这样的编码过程称为二-十进制编码。

1．二进制编码特点一位的二进制数只有0、1两个状态，它可以表示两种不同的特定含义，如果需要表示3种不同的特定含义，显然只用一位的二进制数码就无法解决了。

此时，可以用更多位的二进制来数进行编码，当采用二位二进制数码进行编码时，就能表示4种不同的特定含义，即一个二位的二进制数有00、01、10、11共4个不同的状态，可表示4种特定含义，但是如果要表示5种不同的特定含义，显然二位二进制数码也不行了。

多少位二进制数码能够表示多少种不同的特定含义呢？有一个公式可解答这一问题，这一公式如下：N ≤2n 。

式中：n 代表有多少位的二进制数码，如n = 4时就是用四位二进制数码来进行编码，n = 8时就是用八位二进制数码来进行编码；N 代表在n 确定后所能表达不同的特定含义数量，例如，当n ＝4时，N＝16，这说明当采用四位二进制数码进行编码时，能够表达24＝16种不同的特定含义。

2．编码器示意图图8-67所示是二进制编码器示意图。

电路中，A0～A15是16个需要进行二进制编码的不同的特定含义量，是编码器的输入端；Y1～Y4是这一编码器的4个输出端，每个输出端只有1和0两种状态，4个输出端可有16种不同的组合，每一个组合就代表了输入端16个量中的某一个量。

图8-67　二进制编码器示意图实用编码器中，输入端数目不一定只有16个，输出端不一定只有4个，但输入端数目和输出端数目之间应符合N ≤2n 公式。

8.3.9　键控8421-BCD 码编码器电路图8-68所示是由10个按键构成的8421-BCD 码编码器。

电路中，逻辑门1～5是与非门，其中与非门1和5有两个输入端，与非门2和3有4个输入端，与非门4有5个输入端，逻辑门6是4个输入端的或非门。

171第3章　电源系统电路电压使整流二极管VD1的负极电压低于正极电压，VD1处于导通状态，这时有电流流过整流二极管，其电流回路是：地线→电阻R1→二极管VD1正极→VD1负极，通过交流输入电压源内电路构成回路。

这一电流是从下而上地流过电阻R1，在电阻R1上的极性为下正上负，如图中“+”、“－”所示，所以这是负极性的半波整流电路。

从输出电压U o 波形中可以看出，输出电压只是保留了交流输入电压的负半周，即2、4半周波形，将正半周电压去除。

交流电压去掉半周后就是单向脉动性直流电压，整流电路中的整流二极管就是要去掉交流输入电压的半周。

3．电路故障分析关于负极性半波整流电路的故障分析，主要说明下列两点。

（1）负极性半波整流电路的故障分析与正极性半波整流电路的故障分析一样，只是注意该整流电路输出的是负极性单向脉动性直流电压，在整流电路故障检修中要注意万用表直流电压挡红、黑表棒的接法。

（2）在测量整流二极管输出端直流电压时，万用表选直流电压挡（适当量程），红表棒接地电压的峰值电压。

（4）整流电路工作原理分析中，还要分清整流电路输出什么极性的单向脉动性直流电压。

当整流电流通过负载流向地线时为正极性单向脉动性直流电压；当整流电流从地线流出，流过负载时为负极性单向脉动性直流电压。

（5）半波整流电路输出的单向脉动性直流电压由一个间隔一个的半波正弦电压组成，这其中除含有直流电压成分外，还有交流电压成分。

这一脉动性半波正弦电压的频率（即交流成分频率）等于输入整流电路的交流电压频率。

对于电源电路中的整流电路而言，由于输入整流电路的交流电压频率是50Hz ，因此半波整流电路输出的单向脉动性直流电压中的主要交流成分频率也是50Hz 。

了解这一点对理解后面将要介绍的滤波电路的工作原理是有益的，单向脉动性直流电压中的交流成分频率愈高，对滤波电路的滤波性能要求愈低。

半波整流电路输出的单向脉动性直流电压中的交流成分频率最低，所以不利于滤波。

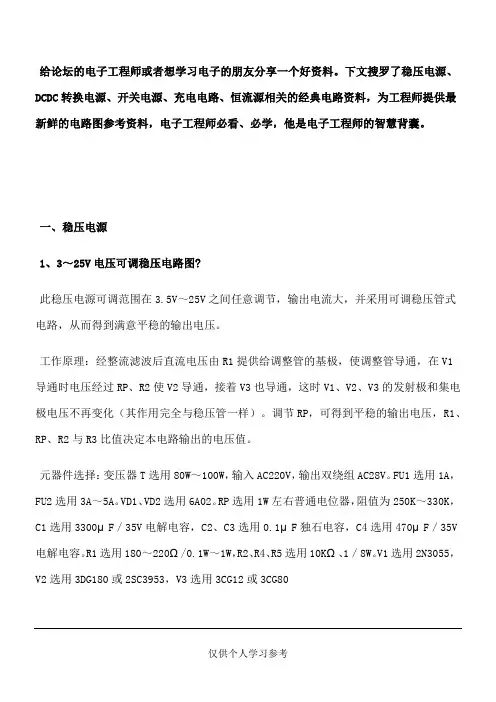

给论坛的电子工程师或者想学习电子的朋友分享一个好资料。

下文搜罗了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料，电子工程师必看、必学，他是电子工程师的智慧背囊。

C1选用3300μF／35V电解电容，C2、C3选用0.1μF独石电容，C4选用470μF／35V 电解电容。

R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。

V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80
个连续可调得恒压源，为BG2基极提供基准电压，稳压管TL431的稳压值连续可调，这个稳压值决定了稳压电源的最大输出电压，如果你想把可调电压范围扩大，可以改变R4和R3的电阻值，当然变压器的次级电压也要提高。

变压器的功率可根据输出电流灵活掌握，次级电压15V左右。

桥式整流用的整流管QL用15－20A硅桥，结构紧凑，中间有固定螺丝，可以直接固定在机壳的铝板上，有利散热。

调整管用的是大电流NPN型金
属壳硅管，由于它的发热量很大，如果机箱允许，尽量购买大的散热片，扩大散热面积，如果不需要大电流，也可以换用功率小一点的硅管，这样可以做的体积小一些。

滤波用50V4700uF电解电容C5和C7分别用三只并联，使大电流输出更稳定，另外这个电容要买体积相对大一点的，那些体积较小的同样标注50V4700uF尽量不用，当遇到电压波动频繁，或长时间不用，容易失效。

最后再说一下电源变压器，如果没有能力自己绕制，。

《电子工程师必备——九大系统电路电路识图宝典》
反馈电路是我们生活中运用很广泛的电路了，电源电路的起振电路、信号放大电路、稳定放大电路以及日常所用的放大器都离不开反馈，经过简单的学习对于交直流反馈电路、以及四种组态之间如何区别有了进一步的了解。

交流负反馈电路：简单来说就是用来改善放大器的交流工作状态，从而提高交流信号质量的一种电路；
直流反馈电路：是用来稳定放大器直流工作状态的，直流工作状态稳定了，交流工作状态也就稳定了，其根本目的就是稳定交流工作状态；
如图所示，（电路只是一个示意图，元器件的参数没经过仔细的计算，仅供参考）这是一个含有交直流反馈的电路，电阻R8和电容C2构成了交流反馈电路，电阻R6是直流反馈电路，主要为了稳定三极管Ql的静态工作点。

佟63.2四种反饿纲.态IU陷的Jj框图
如图示负反馈的四种组态，右上是电压串联负反馈，左上是电流串联负反馈，右
下是电压并联负反馈，左下是电流并联负反馈。

电压反馈：稳定输出电压，降低输出电阻；
电流反馈：稳定输出电流，提高输出电阻；
串联反馈：降低放大器的放大倍数，稳定电压增益，提高输入电阻;
并联反馈：降低放大器的放大倍数，稳定电流增益，降低输入电阻;
总结；负反馈用的比较广泛，需要更具不同的场景选用不同的负反馈电路来实现自己具体需求。

浅看了一部分，发现这本书确实是在帮助你提升电路分析能力，毕竟能够分析问题对于电路设计来说是至关重要的。

负反馈还没看完，后面的东西看完在做简单的整理。

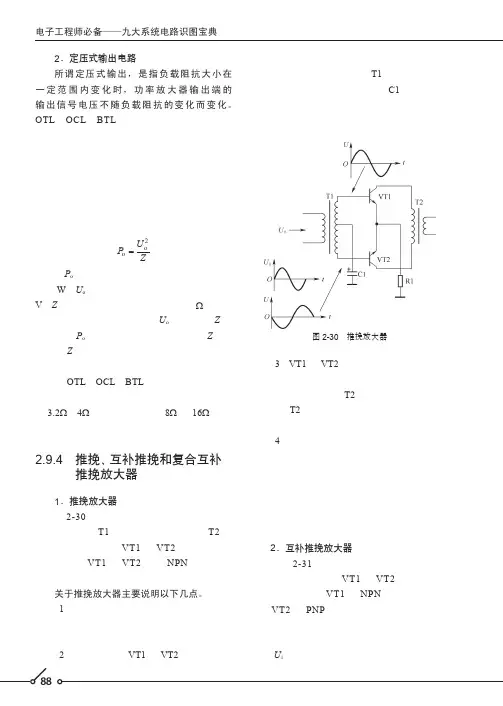

电子工程师必备—九大系统电路识图宝典882．定压式输出电路所谓定压式输出，是指负载阻抗大小在一定范围内变化时，功率放大器输出端的输出信号电压不随负载阻抗的变化而变化。

OTL 、OCL 、BTL 等功放电路具有定压式输出的特性。

在定压式输出的功率放大器中，对负载（指功率放大器的负载）阻抗的要求没有定阻式输出那么严格，负载阻抗可以有些变化而不影响放大器的正常工作，但是负载所获得的功率将随负载阻抗不同而有所变化。

负载上的信号功率由下式决定：2o o U P Z=式中：P o 为功率放大器负载获得的信号功率，单位W ；U o 为功率放大器输出信号电压，单位V ；Z 为功率放大器的负载阻抗，单位Ω。

从上式可以看出，由于U o 基本不随Z 变化，所以P o 的大小主要取决于负载阻抗Z 。

负载阻抗Z 愈小，负载获得的功率愈大，反之则愈小。

在OTL 、OCL 、BTL 功率放大器中，为了使负载获得较大的信号功率，扬声器大多采用3.2Ω、4Ω，而很少采用于8Ω和16Ω的扬声器。

2.9.4　推挽、互补推挽和复合互补推挽放大器1．推挽放大器图2-30所示电路可以说明推挽放大器概念。

电路中，T1是输入耦合变压器，T2是输出耦合变压器，VT1和VT2构成推挽输出级电路，VT1和VT2都是NPN 型大功率三极管。

关于推挽放大器主要说明以下几点。

（1）在功率放大器中大量采用推挽放大器，这种放大器中用两只性能参数非常接近的同型号三极管（所谓配对）构成一级放大器。

（2）两只三极管VT1和VT2基极加有大小相等、极性相反的输入信号，如图中输入信号波形所示。

输入信号加到T1二次绕组两端，二次绕组的中心抽头通过电容C1交流接地，这样在二次绕组两端得到一组大小相等、极性相反的交流信号。

图2-30　推挽放大器（3） VT1和VT2分别放大输入信号的正半周和负半周，两只三极管输出的半周信号（以集电极电流形式流过T2一次绕组）在放大器负载上（T2一次绕组）合并后得到一个完整周期的输出信号。

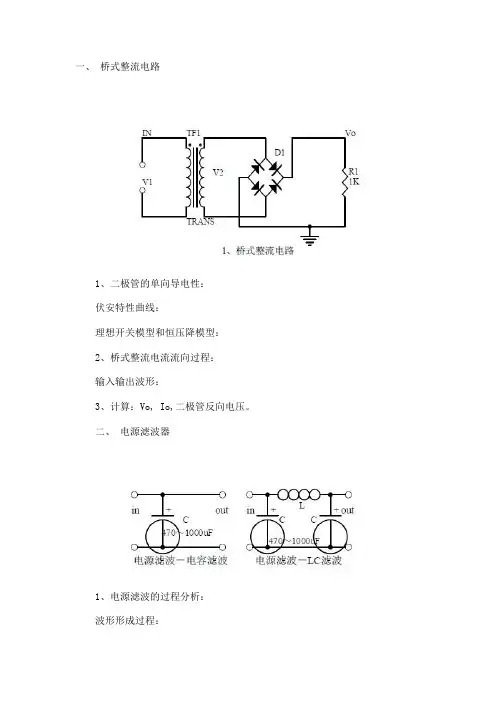

一、桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

四、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

五、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

六、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

2、电流串联负反馈过程的分析，负反馈对电路参数的影响。

3、静态工作点的计算、电压放大倍数的计算。

七、共集电极放大电路(射极跟随器)1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

电路的输入和输出阻抗特点。

2、电流串联负反馈过程的分析，负反馈对电路参数的影响。

3、静态工作点的计算、电压放大倍数的计算。

八、电路反馈框图1、反馈的概念，正负反馈及其判断方法、并联反馈和串联反馈及其判断方法、电流反馈和电压反馈及其判断方法。

2、带负反馈电路的放大增益。

九、二极管稳压电路十、串联稳压电源十一、差分放大电路十二、场效应管放大电路十三、选频(带通)放大电路十四、运算放大电路十六、电压比较电路十七、RC振荡电路十八、LC振荡电路十九、石英晶体振荡电路二十、功率放大电路。

27个电工必备的电气原理图，手里有图，心里不慌，收藏备用
电路图非常重要
每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。

因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。

电动机点动控制
电动机自锁控制
点动加长动控制
电气互锁控制电路
双互锁控制电路
顺序启动控制电路
手动星三角控制电路
自动往返控制电路
二，深化电路，包含常见的一些降压启动控制电路、顺序启动控制、能耗制动控制电路等。

C620车床电气控制电路
Z535钻床电气控制电路。

电力生产人员技能培训电路基础部分一、电路的基本概念和基本定律考试点•1、掌握电阻、独立电压源、独立电流源、受控源、电容、电感、耦合电感、理想变压器诸元件的定义、性质•2、掌握电流、电压参考方向的概念•3、熟练掌握基尔霍夫定律1.1 掌握诸元件的定义、性质二、电导1、定义G=1/R2、单位S（西门子）电阻的单位为Ω(欧姆)，计量高电阻时，则以k Ω和M Ω为单位。

1u µ1u 1gu 1u1i 1i β1ri 1i Bi Ci R 1R 2二、互感系数当周围空间是各向同性的线性磁介质时，每一种磁通链都与产生它的施感电流成正比，1111i L =ψ2222i L =ψ互感磁通链21212i M =ψ12121i M =ψ即有自感磁通链：上式中M 12和M 21称为互感系数，简称互感。

互感用符号M 表示，单位为H 。

可以证明，M 12=M 21，所以当只有两个线圈有耦合时，可以略去M 的下标，即可令M =M 12=M 21两个耦合线圈的磁通链可表示为：12111ψψψ±=22212ψψψ+±== = LL 1i 1± M i 2= ± M i 1 +L 2i 2上式表明，耦合线圈中的磁通链与施感电流成线性关系，是各施感电流独立产生的磁通链叠加的结果。

M 前的号是说明磁耦合中，互感作用的两种可能性。

“+”号表示互感磁通链与自感磁通链方向一致，称为互感的“增助”作用；“-”号则相反，表示互感的“削弱”作用。

为了便于反映“增助”或“削弱”作用和简化图形表示，采用同名端标记方法。

三、同名端1、同名端的引入ψ1 = L 1i 1± M i 2ψ2 = ± M i 1 +L 2i 2L 1L 2u 1u 211‘22‘MMi1u21i2u12•1U 1L j ω2I M j ω•2U 2L j ω1I M j ωR 2L 2Mu 1u u11R 2L 2M u 1u uu 1u R 2L 1-M L 2-Muu 1u R 21L 2-Muu 1u R 21L 2-Mu每一条耦合电感支路的阻抗和电路的输入阻抗分别为：)2(212121M L L j R R Z Z Z −+++=+=ω)(222M L j R Z −+=ω)(111M L j R Z −+=ωu 1u 2R 21L 2-Mu。

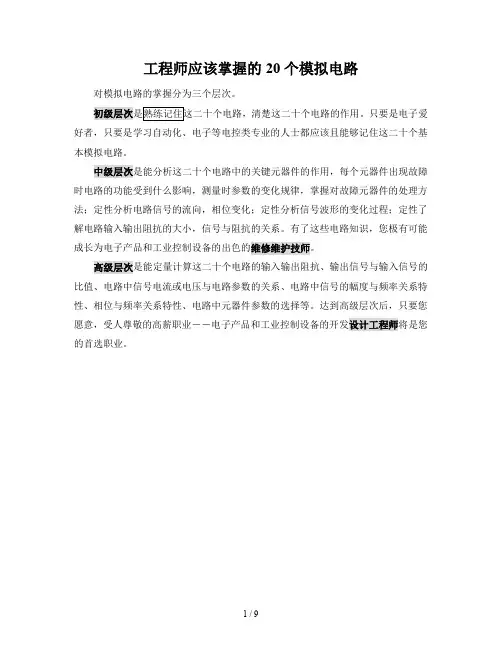

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

1 / 9一、桥式整流电路1、二极管的单向导电性：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

一、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

二、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

三、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

5522．阴控式ABL 电路之二图7-102所示是另一种阴控式ABL 电路。

电路中的VT1和VT3是视放管，R4是ABL 电路中的取样电阻，其他元器件构成ABL 电路。

图7-102　阴控式ABL 电路之二（1）显像管的束电流正常时电路分析。

显像管亮度不太高，此时行输出平均电流不大，流过取样电阻R4的电流I 1不大，在取样电阻R4上的压降不大，这时电路中的A点电压比较高，这一电压比VD1负极上+20V 电压要高，这样VD1导通，A 点的电压约为+20.7V 。

A 点的电压经R3加到VT2基极，使VT2截止，对VT1和VT3的正常工作没有影响。

（2）显像管的束电流较大时电路分析。

显像管亮度高，此时行输出平均电流大，流过取样电阻R4的电流I 1大，在取样电阻R4上的压降大，这时电路中的A 点电压比较低，这一电压比VD1负极上的+20V 电压还要低，VD1截止。

A 点较低的电压经R3加到VT2基极，使VT2导通，其集电极电压升高，即VT1发射极电压升高，VT1集电极电压升高，使VT3基极电压升高，通过后面电路使显像管阴极电压升高，这样限制了显像管的束电流，达到限制显像管亮度的目的。

前面两种ABL 电路都是通过提高显像管阴极电压来限制束电流，还有一种是通过控制图7-103　栅控式ABL 电路（1）显像管的束电流正常时电路分析。

流过取样电阻R1的电流（电流流向是+110V →R1→A 点→行输出变压器）不大，这样在取样电阻R1上的压降不大，电路中A 点的电压比较高，A 点的电压经R2和R3加到二极管VD1正极，使VD1导通，这样电路中B 点（即显像管的栅极）的电压大于0V 。

（2）显像管的束电流比较大时电路分析。

流过取样电阻R1的电流比较大，在取样电阻R1上的压降比较大，使电路中A 点的电压比较低，A 点的电压经R2和R3加到二极管VD1正极，这一电压不能使VD1导通，这样显像管的栅极电压比较低，相当于显像管的阴极电压比较高，使显像管阴极与栅极之间的反向电压比较大，限制了显像管的束电流，达到亮度控制的目的。

日志已经是第一篇下一篇：转给不按时吃饭的...|返回日志列表[转] 电子工程师必须掌握的20种电路 [图片]•分享••复制地址•转播到微博自大海电子 2011年06月30日 12:54 阅读(1) 评论(0) 分类：个人日记•举报•字体：大▼o小o中o大工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路号电流或电压与电路参数的关系、电路号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

一、桥式整流电路1、二极管的单向导电性：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

一、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

对模拟电路的掌握分为三个层次：初级层次：是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次：是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法;定性分析电路信号的流向，相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业--电子产品和工业控制设备的开发设计工程师将是您的首选职业。

一、桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

四、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

五、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

六、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

电子工程师必须掌握的20个电子行业最基本的模拟电路图这电子20个电路图，可以说是电子行业最基本的电路图，但电子工程师却必须熟记。

为什么呢？因为这是电子行业最基本的电子电路图，连最基本的都没掌握，那就真的算不上自动化、电子、电控类专业人士，技术还有待提升。

下面我们一起来看看这20个电子行业最基本的模拟电路图。

1、桥式整流电路图2、电源滤波器电路图3、信号滤波器电路图4、微分和积分电路图5、共射极放大电路图6、分压偏置式共射极放大电路图7、共集电极放大电路图（射极跟随器）8、电路反馈框电路图9、二极管稳压电路图10、串联稳压电源电路图11、差分放大电路图12、场效应管放大电路图13、选频（带通）放大电路图14、运算放大电路图15、差分输入运算放大电路图16、电压比较电路图17、RC振荡电路图18、LC振荡电路图19、石英晶体振荡电路图20、功率放大电路图掌握这20个模拟电路可以分为三个层次：初级层次、中级层次、高级层次。

初级层次：熟练记住这二十个电路图，并清楚这些电路的作用。

中级层次：能分析这二十个电路中的关键元器件的作用；每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法。

定性分析电路信号的流向、相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

高级层次：能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

至于你想达到哪个级别，那就自行去研究吧！。

电子工程师必备—九大系统电路识图宝典306图5-1　静噪电路原理图U i （L ）和U i （R ）分别是左、右声道的输入信号，分别通过隔离电阻R1和R3、R2和R6加到后级电路中，静噪电路就接在这一电阻电路之间。

VT1和VT2是静噪控制管，S1是静噪开关。

当S1接通后，直流电压+V 通过S1、R7和R4、R5分别加到VT1和VT2基极，这是两只NPN 型三极管，管子基极为高电位时两管导通，其集电极和发射极之间的内阻很小。

导通的VT1将R1送来的噪声分流到地，导通的VT2将R2送来的噪声分流到地，这样通过R3和R6加到后级放大器电路中的噪声就很小，电路处于静噪工作状态。

当S1断开时，因为VT1和VT2基极无电压，两管处于截止状态，其集电极与发射极之间的内阻很大，对R1和R2送来的信号没有分R4和R5是两管的基极限流保护电阻。

电容C1可消除开关S1动作时（接通和断开）产生的噪声，其原理是：若没有C1，在S1接通瞬间，由于VT1和VT2突然从截止进入导通，电路会产生噪声；同样在VT1和VT2从导通转换到截止时，也会产生噪声。

接入C1后，当S1接通后，由于电容C1两端的电压不能发生突变，随着电容C1通过电阻R7的充电，C1上的电压渐渐增大，这样VT1和VT2由截止较缓慢地进入导通，这样可以消除上述噪声。

同理，当S1断开之后，C1中的电荷通过R4、R5和两管的发射结放电，使两管渐渐由导通转换成截止，这样可以消除上述噪声。

在静噪电路进入静噪状态时，R1和R2分别是左、右声道前级放大器的负载电阻，以防止前级放大器输出端短路。

5.1.2　机内话筒录音静噪电路机内话筒录音静噪电路主要有3种形式的电路：一是通过录放开关自动在录音时切断扬声器，这一电路的缺点是其他录音方式下扬声器也不能进行录音监听了；二是通过一个监听开关，该开关串联在扬声器回路中，在机内话筒录音时将该开关断开，其他录音方式下使该开关接通，这一电路的缺点是要通过手动来控制；三是用电路使机器在机内话筒录音时静噪电路工作，这是目前最好的一种机内话筒录音静噪电路。
