螺杆制冷机组说明书使用维护手册第一章总体介绍一、螺杆式制冷压缩机结构简介2二、螺杆式制冷压缩机压缩原理2三、压缩机技术参数3四、压缩机的油分离系统3五、压缩机的润滑油系统4六、压缩机的油冷却方式4七、内容积比和能量调节6八、经济器8九、机组流程图及技术参数表11第二章安装一、基础二、机组安装29三、管路连接29四、电机与压缩机的找正30五、机组排污与检漏33六、冷冻机油的加入33七、抽真空34八、制冷剂的加入34第三章操作、维护和保养一、操作35二、设备检修37三、长期停车的保养40四、故障指南40五、压缩机的检修第一章总体介绍一、螺杆式制冷压缩机结构简介本手册适用于我公司的螺杆III、II型机，其所列的螺杆式制冷压缩机系一种开启式双螺杆压缩机。

一对相互啮合的按一定传动比反向旋转的螺旋形转子，水平且平行配置于机体内部，具有凸齿的转子为阳转子，通常它与原动机连接，功率由此输入。

具有凹齿的转子称为阴转子。

在阴、阳转子的两端（吸气端和排气端）各有一只滚柱轴承承受径向力量，在两转子的排气端各有一只四点轴承，该轴承承受轴向推力。

位于阳转子吸气端轴颈尾部的平衡活塞起平衡轴向力减少四点轴承的负荷的作用。

在阴、阳转子的下部，装有一个由油缸内油活塞带动的能量调节滑阀，由电磁（或手动）换向阀控制，可以在15%~100%范围内实现制冷量的无级调节，并能保证压缩机处于低位启动，以达到小的启动扭矩，滑阀的工作位置可通过能量传感机构转换为能量百分数，并且在机组的控制盘上显示出来。

为了使螺杆压缩机运行时其外压比等于或接近机器的内压比，使机器耗功最小，压缩机内部设置了内容积比调节滑阀，由电磁（或手动）换向阀控制油缸内油的流动推动油活塞从而带动内容积比滑阀移动，其工作位置通过内容积比测定机构转换为内压力比值在机组的控制盘上显示出来。

螺杆式压缩机的结构见下图和本书后所附的压缩机剖面图。

螺杆式压缩机三维结构图二、螺杆式制冷压缩机压缩原理螺杆式制冷压缩属于容积式制冷压缩机，它利用一对相互啮合的阴阳转子在机体内作回转运动，周期性地改变转子每对齿槽间的容积来完成吸气、压缩、排气过程。

半封闭式螺杆盐水机组操作维护手册安装使用产品前请阅读本维护手册致用户感谢您使用本公司制造的半封闭式螺杆盐水机组！雪人公司对生产制造的每一套半封闭式螺杆盐水机组所具备的先进技术和优质构造而感到自豪。

这本说明书涵盖了设备的设计、安装、调试、运行、操作及故障排除等相关内容。

在使用以前，请仔细阅读机组的使用说明书，并参照制冷系统的其它技术文件。

这样做，可以充分保证机组的正常使用寿命以及减少机组运行故障。

雪人公司对本公司生产的机组提供产品保修。

但是保修是基于机组按产品使用说明书正常使用的情况。

未经授权的改造或超出使用限制、不正确操作、缺少保养等，将会影响雪人对您的保修。

本说明书的所有资料，到本说明书付印为止，均为最新资料。

但是，由于产品改进和升级的需要，雪人公司保留在无通知的情况下进行更改的权利。

您如果需要最新版本，请联系当地办事处。

本手册内容受著作权法律保护，未经我司事先书面授权，您不得以任何方式复制、抄录本手册，或将本手册以任何形式在任何有线或无线网络进行传播，或将本手册翻译成任何文字。

机组若出现疑难故障，请立即与我公司联络。

公司将派专人为您解答一切疑难并提供最完善的售后服务。

本说明书中的重要说明在本手册中，具有安全警告和操作注意提示，必须小心根据警告和注意的内容来避免造成人身伤亡事故或机组损坏的可能性。

本说明书警告和提示的类型、表示和使用方法如下所述：⏹如果无视此警告，则可能导致人身安全事故。

⏹如果无视此提示，则可能带来安全隐患或者损坏机组。

对机组的维护和操作应由合格的或经授权的制冷专业人员进行。

专业制冷人员的资格和专长应符合相关有效规定包括我司的授权和认可。

上岗操作前经充分培训。

在机组使用的过程中必须特别注意已经放置好的用户安全标识。

在机组的整个生命周期内，请妥善保留本手册。

目录第1章有关机组安全运行的重要信息 (1)1.1安全注意事项 (1)1.2机组中的压力容器使用安全事项 (2)1.3电气设施使用安全事项 (3)1.4机组制冷剂 (4)第2章机组总体介绍 (5)2.1机组概述 (5)2.1.1命名规则 (5)2.1.2主要用途 (6)2.1.3机组特点 (6)2.1.4适用条件 (6)2.1.5使用环境 (7)2.2压缩机工作原理 (8)2.2.1吸气过程 (8)2.2.2压缩过程 (8)2.2.3排气过程 (8)2.3机组结构特征 (8)2.3.1压缩机 (8)2.3.2油分离器 (9)2.3.3冷凝器 (10)2.3.4蒸发器 (10)2.3.5油冷却器 (11)2.3.6经济器 (12)2.3.7供液阀门 (13)2.3.8电控 (15)2.4滑阀调节 (16)2.5机组的制冷剂流程和油流程 (16)2.5.1制冷剂流程 (16)2.5.2油流程 (17)第3章安装调试 (19)3.1安装 (19)3.1.1对机房的要求 (19)3.1.2机组的安装 (19)3.1.3基础 (19)3.1.4吊装与搬运 (19)3.1.5机组就位 (20)3.1.6外接管路 (20)3.1.7电气线路 (22)3.1.8管路仪表的安装 (22)3.1.9冷却水 (22)3.2调试 (23)3.2.1要求 (23)3.2.2调试前的准备工作 (23)3.2.3气密试验 (24)3.2.4充注冷冻油 (24)3.2.5加制冷剂 (24)3.2.6调整 (24)3.2.7阀门状态 (25)3.3试运转 (25)3.3.1运行前准备 (25)3.3.2启动 (26)3.3.3运行参数调试 (26)3.3.4停机 (27)3.3.5自动状态调试 (27)第4章机组操作、维护和保养 (28)4.1操作 (28)4.1.1运行 (28)4.1.2停机 (30)4.2检修 (31)4.2.1要求 (31)4.2.2机组 (31)4.2.3定期检修 (31)4.3保养 (32)4.3.1机组环境卫生 (32)4.3.2机组日常保养 (32)4.3.3冷冻油管理 (33)4.3.4长期停机保养 (33)第5章电气控制 (35)5.1控制系统 (35)5.1.1系统说明 (35)5.1.2机组控制 (35)5.1.3控制系统功能描述 (35)5.1.4柜内柜外布置图 (36)5.1.5面板操作区说明 (36)5.1.6开机前准备 (37)5.1.7开机流程 (37)5.2触摸屏操作 (38)5.2.1控制界面概况 (38)5.2.2控制界面结构 (38)5.2.3触摸屏界面介绍 (39)5.3电气系统注意事项 (52)5.4电气系统维护保养 (53)5.4.1日常维护检查项目 (53)5.4.2每月定期检查项目 (53)第6章设备越冬维护 (54)第7章常见故障分析处理 (55)第8章附录 (60)附录1常用制冷剂饱和状态下的温度-压力参数表 (60)附录2常用载冷剂使用温度和配比质量浓度表 (65)附录3温度传感器与压力传感器说明 (66)附录4控制柜电气原理图 (67)附录5电气零件编码 (68)第1章有关机组安全运行的重要信息1.1安全注意事项1.机房应保持良好的通风，以防止制冷剂意外泄漏而发生窒息。

乙二醇冷冻机能效比-概述说明以及解释1.引言1.1 概述乙二醇冷冻机是一种广泛应用于工业和商业领域的制冷设备。

它通过利用乙二醇的热力性质来实现冷却效果，具有高效、环保和经济的特点。

乙二醇冷冻机的性能指标之一就是能效比，它是衡量该设备在制冷过程中能源利用效率的重要参数。

乙二醇冷冻机的能效比指的是单位制冷量所需的能源与实际制冷量之间的比值。

能效比越高，说明乙二醇冷冻机在能源利用方面表现越出色，从而实现更高的能源节约和环境保护效果。

乙二醇冷冻机的能效比不仅与设备本身的性能有关，还受到多种因素的影响。

首先是乙二醇冷冻机的制冷剂循环系统，包括压缩机、蒸发器、冷凝器等组成部件，其设计和运行状态对能效比有着重要的影响。

其次是环境因素，如气温、湿度等，这些因素会影响到乙二醇冷冻机的运行效果和能耗。

此外，设备的维护保养和使用管理也会对能效比产生重要影响。

本文将重点探讨乙二醇冷冻机能效比的意义和影响因素，并提出提高乙二醇冷冻机能效比的一些建议。

通过深入了解乙二醇冷冻机的性能指标，可以帮助我们更好地选择和使用该设备，实现更高效、节能和环保的制冷效果。

1.2 文章结构本文将按照以下结构来探讨乙二醇冷冻机的能效比。

首先，在引言部分将对乙二醇冷冻机的概述进行介绍。

这包括乙二醇冷冻机在工业和商业领域的应用以及其在能源消耗方面的重要性。

接着，将在正文部分详细阐述乙二醇冷冻机的原理。

首先介绍其工作原理和基本结构，包括蒸发器、压缩机、冷凝器和节流阀等关键组件的功能和作用。

然后讨论乙二醇冷冻机的性能指标，如制冷量、制冷效率以及能效比等。

在结论部分，将重点讨论乙二醇冷冻机的能效比的重要性。

说明能效比是衡量乙二醇冷冻机性能优劣的关键指标，它的提高将对节能减排和保护环境具有重要意义。

同时，还将分析能效比的影响因素，包括乙二醇浓度、环境温度、冷冻机组设计和运行参数等。

通过以上结构，本文将全面介绍乙二醇冷冻机的能效比及其相关的原理和指标，旨在为读者提供对乙二醇冷冻机能效性能的深入了解，并为工程师和研究人员提供参考和指导。

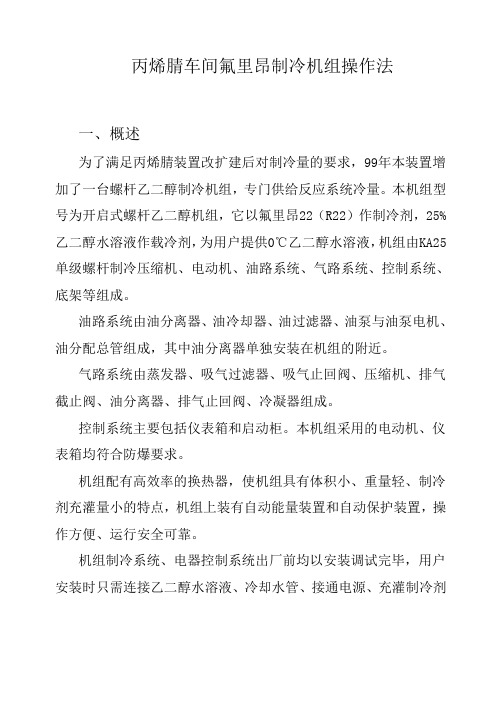

丙烯腈车间氟里昂制冷机组操作法一、概述为了满足丙烯腈装置改扩建后对制冷量的要求，99年本装置增加了一台螺杆乙二醇制冷机组，专门供给反应系统冷量。
