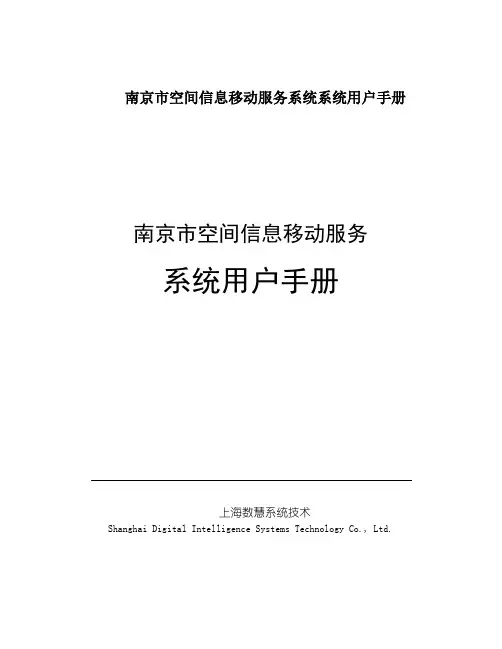

南京市空间信息移动服务系统用户手册上海数慧系统技术有限公司Shanghai Digital Intelligence Systems Technology Co., Ltd.文件修改记录（发布到外部的文档请将此部分删除）请保护环境，注意纸张的回收利用版权信息本文件涉及之信息，属上海数慧系统技术有限公司所有。
未经上海数慧系统技术有限公司允许，文件中的任何部分都不能以任何形式向第三方散发。
上海数慧系统技术有限公司完全拥有知识产权，并受国际知识产权法律保护。
目录1文档介绍 (5)1.1文档目的 (5)1.2读者对象 (5)1.3参考文献 (5)2系统背景概述 (5)3系统运行环境 (6)3.1硬件环境 (6)3.1.1服务端应用设备 (6)3.1.2移动端应用设备 (6)3.2软件环境 (8)3.2.1服务端管理系统 (8)3.2.2移动端GIS应用系统 (8)4系统总体说明 (9)4.1移动端GIS应用系统 (9)4.2服务端管理系统 (10)5移动端GIS应用系统 (11)5.1系统登录 (11)5.2主界面 (11)5.3位置定位 (12)5.4全图 (13)5.5地名查询 (13)5.6查找周边 (14)5.7图层管理 (16)5.8测量 (18)5.9绘制图形 (18)5.10路线规划 (19)5.11清除 (22)5.12收藏夹 (23)5.13地图纠错 (23)5.14空间搜索 (23)5.15书签 (24)5.16多媒体 (25)5.17意见反馈 (26)5.18关于系统 (27)6服务端管理系统 (28)6.1系统登录 (28)6.2服务管理 (28)6.2.1服务管理 (28)6.2.2服务组管理 (31)6.3用户管理 (33)6.3.1用户管理 (33)6.3.2设备管理 (35)6.4角色管理 (36)6.5配置管理 (38)6.6数据纠错 (40)6.7意见反馈 (41)6.8日志管理 (42)1 文档介绍1.1 文档目的本文编写的目的是为了让各用户能够详细了解该系统各功能模块的作用及用法，以便快速的掌握该系统的使用方法。
该系统包括各功能模块的具体使用方法，也包括不同业务流程的整体使用方法，不同的用户可以针对不同的需求来进行相应的了解1.2 读者对象南京市规划局所有使用人员1.3 参考文献《南京市规划辅助决策移动端系统邀标书-初稿》《南京市规划辅助决策移动端系统-技术方案》《南京市空间信息移动服务系统_需求分析说明书》2 系统背景概述随着移动互联网的飞速发展，以智能手机和平板电脑为代表的移动设备已经成为日常工作和生活中的重要工具和平台，移动办公越来越成为当前的迫切需求。
从台式机、笔记本到手机、平板电脑的转变，预示着越来越多的信息将移动化，各种传统的Web应用都将逐渐实现和提供移动端的应用。
同时，随着物联网时代的到来，移动互联网必将与物联网、云计算等相关技术联手，移动应用将远远超出PC桌面应用的范围，为生产和生活提供更加广泛便捷的信息服务支持，从而成为智慧城市的基础。
南京市规划局和规划编研中心于2011年启动了南京市地理信息公共服务平台的建设，目前已经搭建了南京市地理信息公共服务平台的门户网站、运行维护系统、服务管理系统和数据体系。
其中，面向互联网发布的公众版平台（“天地图•南京”）已经可以为移动应用提供高效稳定的基础数据服务，同时，随着越来越多的城市专题数据和多媒体信息的发布，也为移动端应用创造了非常好的数据基础和应用环境，因此，尽快推出公共服务平台的移动端应用，不仅能为规划管理、测绘管理等实际工作提供更加高效的工具平台，同时对于把南京市地理信息公共服务平台建设成为“智慧南京”的地理空间框架体系也具有战略性意义。
3 系统运行环境3.1 硬件环境3.1.1 服务端应用设备CPU ：要求PⅣ及以上；内存：最低要求为512M，推荐1GB或以上；硬盘：要求在10G以上空间；显卡：本产品推荐显示器的显存为64M或以上。
其他：以太网卡、高性能显示系统，推荐100MBps网卡3.1.2 移动端应用设备参考设备参数列表1：参考设备参数列表2：3.2 软件环境3.2.1 服务端管理系统操作系统：Windows 2003 /2000/XP ；浏览器：IE6.0或7.03.2.2 移动端GIS 应用系统操作系统：IOS/Android ；浏览器：基于HTML5，例如：Firefox ，IE9，Chrome ，Safari 等4 系统总体说明南京市空间信息移动服务系统主要由两个系统组成：移动端GIS应用系统、服务端管理系统。
系统为B/S运行模式，通过浏览器访问。
移动端GIS应用系统可在基于Android/IOS的移动设备上运行，服务端管理系统通过PC机上的浏览器运行。
4.1 移动端GIS应用系统通过移动设备上的浏览器，输入地址后运行（设备已连接至服务器网络）。
Android系统：点击登录页面上的【下载Android安装包】，系统自动下载至应用程序，通过下载后的应用程序运行即可；IOS系统：可将网址“添加至主屏幕”，转换成App运行。
4-1转换成App移动端GIS应用系统基于地理信息技术，结合规划图形成果，实现移动端的地图浏览、比例尺、空间量算、地图比对、当前定位、地名查询、空间数据叠加、绘图板、地图纠偏、空间数据的属性查看、查询统计、空间数据的多媒体信息查看、收藏夹、路线规划等应用。
4-2移动端GIS应用系统4.2 服务端管理系统通过PC机上的浏览器，输入地址后运行（设备已连接至服务器网络）。
服务端管理系统作为移动端应用系统的基石，在管理用户权限、获取移动端提交信息的同时，对移动端应用数据进行配置管理。
主要包括以下七个模块：服务管理、用户管理、角色管理、配置管理、数据纠错、意见反馈、日志管理。
4-3服务端管理系统5 移动端GIS应用系统5.1 系统登录通过6.3用户管理统一管理移动端登录用户权限，输入有效的用户名、密码才可进入系统。
登录页面如下图：5-1系统登录5.2 主界面登录系统后，地图默认显示南京天地图，以及各功能入口，如下图：5-2主界面5.3 位置定位通过GPS随时定位用户当前位置，以辅助用户进行路线规划及其他办公。
触碰显示屏上的图标，系统自动定位到当前位置，定位后可进行路径查询、查找周边、书签以及收藏夹操作，如下图：5-3当前定位5.4 全图可随时返回到系统默认地图位置，触碰显示屏上的图标即可。
5.5 地名查询通过关键字检索，定位查询地名。
触碰显示屏上的输入框，输入关键字时系统会自动检索。
查询过的关键字留痕，必要时可直接点击留痕关键字进行查询，如下图：5-4地名查询后点击图标，系统显示搜索结果。
触碰列表中的图标，系统自动定位地名，通过分页查看（地图默认冒泡显示当前页的查询结果）。
定位后可进行路径查询、查找周边、书签以及收藏夹操作，如下图：5-5地名定位5.6 查找周边通过当前定位和地名定位后可对该点的周边信息进行查询，触碰后选择需要查找的信息。
1)选择类别：系统默认类别如下图：5-6周边类别当页面上的类别不满足需要时，从“更多分类”中选择，如下图：5-7更多类别2)定位查询结果：触碰列表中的查询结果，系统自动定位，如下图：5-8查找结果5-9周边定位3)地图与列表切换：可通过屏幕右上角的和切换查看周边信息。
5.7 图层管理通过选择图层，控制图层在地图的显示。
触碰显示屏上的图标，可对不同专题数据进行单屏、双屏显示，在各专题类表中进行图层控制。
1)分屏显示：通过页面上方的按钮切换，如下图：图 5-10 分屏显示2)图层控制：触碰图层名称，勾选状态表示显示。
图 5-11 图层控制选择显示图层：触碰图层名称左侧的图标，当图标变成绿色时表示已选中；选择透明度设置图层：触碰图层名称右侧位置，当该条图层变成绿色时表示已选中；详情：点击图标，可查看所有专题数据的详细信息。
3)透明度设置：选中图层后，可通过滑动设置条，对此图层的透明度进行设置。
5.8 测量可对地图进行测长、测面。
测长：触碰“长度”后用手指在显示屏上触碰起点和终点后系统自动计算长度；测面：触碰“面积”后用手指在显示屏上触碰组成面的几个点后系统自动计算面积。
5.9 绘制图形用户可以随意在地图上绘制图形，可选择颜色和笔迹粗细，绘制操作可清除，可保存当前的界面内的图形到图片库。
触碰后选择，触碰“画点、画线、画面、标注”后可选择不同颜色、大小、样式进行图形绘制。
5-12绘制图形●画点：触碰“画点”后触碰需要标记的点即可；●画线：触碰“画线”后滑动手指标记需要绘制的线即可；●画面：触碰“画面”后滑动手指标记需要绘制的面即可；●标注：绘制好图形后可对绘制的图形进行标注，触碰“标注”后输入标记的内容，再触碰需要标注的位置即可。
如下图：5-13点、线、面、标注5.10 路线规划为满足用户出行方便，系统提供“路线规划”功能，包括驾车、公交、步行三种方案的路线规划查询。
触碰显示屏上的图标后选择，可选择起点终点后进行路径查询，如下图：5-14路径规划驾车触碰后选择起点，触碰后选择终点，触碰后显示路径列表如下图：5-15驾车A.总路径：通过“最少时间、最短路程、不走高速”切换可查看整个路径列表，地图显示总路线，如下图：图 5-16 总路径B.分段路径：通过触碰“最少时间、最短路程、不走高速”下的分段路径可追溯查看，如下图：触碰和切换地图和列表查看。
5-17分段路径公交触碰后选择起点，触碰后选择终点，触碰后显示不同公交路线如下图：5-18公交触碰单个路线可切换到详细路径，如下图：（余下操作同于驾车）5-19单个路线步行（操作同于驾车）5.11 清除触碰后选择可清除地图上所有操作及标记。
5.12 收藏夹定位后可对当前地图位置进行收藏，以备后续快速定位。
✧收藏：通过位置定位、地名定位后，以地名信息为入口进行收藏，点击图标即可（星为灰色时表示未被收藏，星为黄色时表示已收藏）；✧查看收藏夹：通过收藏夹可查看已收藏的位置，触碰后选择即可查看收藏内容；✧删除收藏夹：常用手指按住收藏夹名，待名称由绿色变成灰色时，拖动至处，至图标放大时松手，收藏夹即被删除。
5.13 地图纠错当发现地图上有错误信息时，可直接通过地图提交纠错信息告知管理员，管理员通过数据纠错查看并处理纠错信息。
触碰后选择，输入信息后触碰即可，如下图：5.14 空间搜索除了通过地名查询查询地名定位，还可直接通过空间查询过滤地名。
触碰后选择，根据页面下方的提示操作：选择区域后，系统自动搜索，显示搜索结果列表。
触碰列表中的名称，即可定位进行地名查询。
如下图：图 5-20 空间搜索5.15 书签随时保存当前操作。
当用户进行定位、绘图、放大查看等地图操作后，利用书签即可保存地图当前状态，需要时，通过书签即可快速显示历史操作位置。
