驱动_PROFIBUS通讯方式设置说明一、问题描述本说明介绍了西门子S7系列PLC在MCGS中使用PROFIBUS通讯方式较常遇到的问题，并提供了详细的问题处理方案。
二、适应对象1、硬件条件PROFIBUS-DP主站可以是带有集成DP口的CPU（例如S7-300 315-2DP），或者用CP342-5扩展的S7-300站、IM467、CP443-5Extend扩展的S7-400站。
上位机中插有通信卡CP5411、CP5511、CP5611、CP5611-A2、CP5412、CP5613，也作为PROFIBUS-DP主站。
PROFIBUS-DP从站有ET200系列、调速装置、S7-200/300/400站及第三方设备等（例如S7200 PLC扩展EM277通信模块）。
通讯电缆一条，也可以自己制作。
若有多个PLC，则可以把所有的3对3，4对4，5对5，8对8接线。
2、软件条件（1）操作系统要求是Windows2000 Professional SP4版本或Windows98 SE操作系统推荐使用Windows2000 Professional SP4操作系统。
（2）支持软件必须安装西门子SoftNet软件，SoftNet版本为V5.3 Build 1381。
西门子安装光盘为：SIMATIC NET CD: 05/2000。
要安装的内容：光盘目录下：\sw \sn_pb_s7\ disk1\ Setup.exe光盘目录下：\sw \VBasic\ S7\disk1\ Setup.exe。
（3）PLC编程软件若PROFIBUS-DP主站使用的是S7-300 PLC或S7-400 PLC，必须装有Step7 5.0以上的编程软件，推荐使用Step7 V5.2。
注：MCGS ProfibusDP驱动是调用SoftNet来实现通讯的，所使用SoftNet(V5.3 Build 1381)版本对操作系统有要求，只能在Window 2000 Pro或Windows98 SE系统上使用，而无法用于Windows2000 Server、WindowsXP或更新的操作系统上。
PROFI BUS(1)PROF旧US是一种国际化.开放式.不依赖于设备生产商的现场总线标准。
PROFIBUS传送速度可在9.6kbaud-12Mbaud范闱内选择且当总线系统启动时，所有连接到总线上的装置应该被设成相同的速度。
广泛适用于制造业自动化.流程工业自动化和楼宇.交通电力等其他领域自动化。
PROF旧US是一种用于工厂自动化车间级监控和现场设备层数据通信与控制的现场总线技术。
可实现现场设备层到车间级监控的分散式数字控制和现场通信网络，从而为实现工厂综合自动化和现场设备智能化提供了可行的解决方案。
(2)PROF旧US由三个兼容部分组成，即PROF旧US —DP ( Decentralized Periphery) . PROFIBUS —PA ( Process Automation ) . PROFIBUS-FMS (Fieldbus Message Specification )o主要使用主-从方式，通常周期性地与传动装置进行数据交换。
(3)PROFIBUS-DP:是一种高速低成本通信，用于设备级控制系统与分散式I/O的通信。
使用PROF旧US — DP可取代办24VDC或4 — 20mA信号传输。
(4)PORFIBUS-PA：专为过程自动化设计，可使传感器和执行机构联在一根总线上，并有本征安全规范。
(5)PROFIBUS-FMS：用于车间级监控网络，是一个令牌结构.实时多主网络。
(6)PROFIBUS是一种用于工厂自动化车间级监控和现场设备层数据通信与控制的现场总线技术。
可实现现场设备层到车间级监控的分散式数字控制和现场通信网络，从而为实现工厂综合自动化和现场设备智能化提供了可行的解决方案。
(7)与其它现场总线系统相比，PROF旧US的最大优点在于具有稳定的国际标准EN50170作保证，并经实际应用验证具有普遍性。
目前已应用的领域包括加工制造.过程控制和自动化等。
PROF旧US开放性和不依赖于厂商的通信的设想，己在10多万成功应用中得以实现。
CS系列流量控制器/流量计连接电脑教程尊敬的客户，在收到产品后请仔细阅读使用手册及通讯协议等说明书。
以下步骤适用于我公司生产的CS系列流量控制器，RS485通讯产品。
CS产品在使用时需要对其进行供电，电源可以选择±15V双电源或+24V单电源，管脚定义详见产品使用手册接线图；此外，需要根据计算机的配置情况选择通讯方式，正确的连接通讯线并根据情况添加驱动；最后，根据实际的使用情况安装单台及多台控制软件进行操作。
CS系列流量控制器/流量计连接电脑教程 (1)1.硬件设备 (2)1.1第一步确认供电正确 (2)1.2第二步确认连接线齐全 (3)1.3第三步安装数据通讯线（UT820E）驱动 (4)1.4第四步确认通讯端口 (8)2.单台连接 (11)3.多台连接 (11)3.1第一步设置地址、波特率 (11)3.2第二步串连接线 (13)3.3第三步设置控制软件 (14)1.硬件设备1.1第一步确认供电正确用电源连接线接通电源，正常情况下MFC电源指示灯为绿色。
如图1-1所示图1-11.2第二步确认连接线齐全方式一：如果计算机自带232通讯串口（目前大多数计算机已取消232通讯串口），则将流量控制器配套的34号连接线接配套的485转232通讯转换器后接到电脑的232串口上，34号线的水晶头一端接在控制器网口的一端。
如图1-2为我公司生产的34号连接线：一头6芯水晶头，一头DB9孔如果水晶头是6PIN（1—GND;3—485-;4---485+）；水晶头是8PIN（1—GND;4—485-;5---485+）；图1-2如图1-3为485-232通讯转换器图1-3整体连接如图1-4所示：图1-4方式二：如果计算机没有232通讯串口，可以用485转USB转接线，但是需要在计算机上添加485转USB的驱动，1.3第三步安装数据通讯线（UT820E）驱动安装步骤如下：图1-5是与我公司CS系列产品适配的485转USB转换线，即QCX-80号线图1-5a) 将485转USB转换线的一端连接到计算机的USB口，然后打开设备管理器。

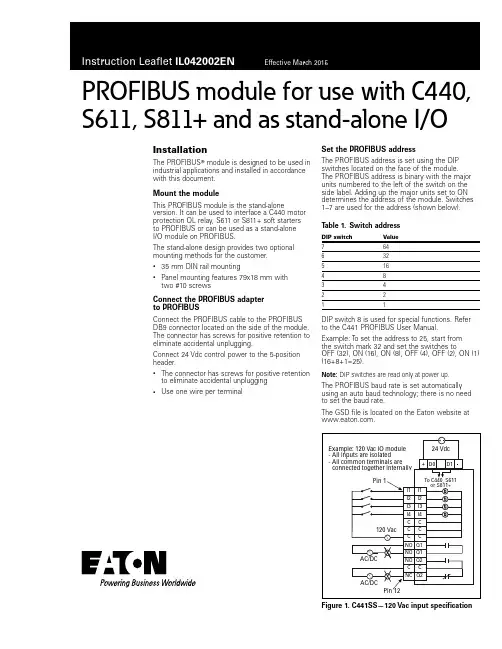

PROFIBUS module for use with C440, S611, S811+ and as stand-alone I/OInstallationThe PROFIBUS T module is designed to be used in industrial applications and installed in accordance with this document.Mount the moduleThis PROFIBUS module is the stand-alone version. It can be used to interface a C440 motor protection OL relay, S611 or S811+ soft starters to PROFIBUS or can be used as a stand-aloneI/O module on PROFIBUS.The stand-alone design provides two optional mounting methods for the customer.• 35 mm DIN rail mounting• Panel mounting features 79x18 mm withtwo #10 screwsConnect the PROFIBUS adapterto PROFIBUSConnect the PROFIBUS cable to the PROFIBUS DB9 connector located on the side of the module. The connector has screws for positive retention to eliminate accidental unplugging.Connect 24 Vdc control power to the 5-position header.• The connector has screws for positive retention to eliminate accidental unplugging• Use one wire per terminal Set the PROFIBUS addressThe PROFIBUS address is set using the DIP switches located on the face of the module.The PROFIBUS address is binary with the major units numbered to the left of the switch on the side label. Adding up the major units set to ON determines the address of the module. Switches 1–7 are used for the address (shown below).T able 1. Switch addressDIP switch Value76463251648342211DIP switch 8 is used for special functions. Refer to the C441 PROFIBUS User Manual. Example: To set the address to 25, start fromthe switch mark 32 and set the switches toOFF (32), ON (16), ON (8), OFF (4), OFF (2), ON (1) (16+8+1=25).otee:N DIP switches are read only at power up.The PROFIBUS baud rate is set automatically using an auto baud technology; there is no need to set the baud rate.The GSD file is located on the Eaton website at .Figure 1. C441SS—120 Vac input specification2Instruction Leaflet IL042002ENEffective March 2015PROFIBUS module for use with C440, S611, S811+ and as stand-alone I/OEATON Figure 2. C441QS—24 Vdc input specificationInputsT able 2. 120 Vac input specificationsSpecificationValueNumber of inputs 4Voltage category 120 Vac Operating range 80–140 Vac Operating frequency 50/60 Hz Signal delay max.30 ms Off state voltage 0–30 Vac On state voltage 79–140 Vac On state current max.15 mASupply External supplyT able 3. 24 Vdc input specificationsSpecificationValueNumber of inputs 4Supply voltage 24 VdcTypeCurrent sinking On state voltage15 V – 30 Vdc Steady state current max.15 mA Off state voltage0–5 Vdc 24 Vdc source current limit 50 mA Isolation voltage 250 VacRelay outputsTwo relay outputs are provided, one Form A (NO) and one Form C (NO, NC).T able 4. Relay specificationsSpecification ValueNumber of contacts Two independent relays (one Form A, one Form C)Thermal contact5 A Rated insulation voltage 300 Vac Operating voltage240 VacOperating AC current (rated) 3 A at 120 Vac; 1.5 A at 240 Vac Operating DC current (rated)24 A at 110 Vdc, 0.1 A at 220 Vdc Minimum operating current 10 mA at 5 VdcResistive load rating 5 A at 240 Vac, 5 A at 30 Vdc Inductive loading 2 A at 240 Vac, 2 A at 30 VdcT able 5. Pilot duty relay requirementsSpecificationValuePilot duty ratingB300Thermal continuous test current5 AMaximum current (120 Vac)—make/break 30 A / 3 A Maximum current (240 Vac)—make/break 15 A / 1.5 AMaximum VA (volt-amperes)—make/break 3600 VA / 360 VA3Instruction Leaflet IL042002ENEffective March 2015PROFIBUS module for use with C440, S611, S811+ and as stand-alone I/O EATON PROFIBUS diagnosticsThe C441 PROFIBUS adapter provides the user with status information along with fault and warning data relevant to the operation of the attached base module. Fault and warninginformation is presented to the user through extended diagnostics. All fault information is sent to the Master as high priority diagnostic messages (ext. diag. bit set in diagnostic message). All warning information is sent as low priority diagnostic messages (ext diag. bit clear). Low priority diagnostic messages are issued as the fault condition clears.See the user manual for the attached base module’s diagnostic message bit definitions.T able 6. Environmental ratingsDescriptionRatingTransportation and storage Temperature –50 °C to +80 °C (–58 °F to +176 °F)Humidity 5–95% noncondensingOperatingTemperature –40 °C to +55 °C (–40 °F to +131 °F)Humidity 5–95% noncondensingAltitude Above 2000 meters (6600 feet) consult factory ShockIEC 68-2-2715 G any direction for 11 milliseconds Vibration IEC 68-2-610–150 Hz, 3 G, 0.3 mm maximum peak-to-peak Pollution degree Pollution IIIPower draw <30 mA steady state from 24 VdcDielectric withstandEquipment rating volts more than 50 V, potential volts AC 1000+2*V (max. marked voltage)T able 7. CertificationsDescriptionRatingAgency certificationscULus by UL T to UL 508, CSA T C22.2 No. 14 CE (Low Voltage Directive, EMC Directive), C-TICKRadiated and conducted emissions EN 55011 Class AElectrical/EMCESD immunity (IEC 61000-4-2)±8 kV air, ±4 kV contactRadiated immunity (IEC 61000-4-3)10 V/m 80–1000 MHz, 80% amplitude modulation at 1 kHz Fast transient (IEC 61000-4-4)±2 kV supply and IO ±1 kV communicationsSurge (IEC 61000-4-5)±2 kV line to PE and ±1 kV line-to-line RF conducted (IEC 61000-4-6)10 V, 0.15–100 MHz Magnetic field (IEC 61000-4-8)DNA Voltage dips (IEC 61000-4-11)DNA Protection degree (IEC 60947-1)IP20Certification of Compliance to the EU Directive 2011/65/EU (RoHS 2.0)YesReachYesPCB laminateManufactured by a UL Recognized (ZPMV2) printed wiring board manufacturer, which meets the requirements in UL 508, paras. 15.1, 15.3, 36.12, and 39.4(b). CB to be marked with Vendor UL-ID code, Vendor Date Code, material, flammability rating. Polarizedcomponents shall be marked so that polarity can be verified after assembly.T able 8. Module electrical requirementsDescriptionRatingVoltage range 18–30 VdcCurrent draw Approximately 50 mAotese:N For use with Eaton UL Listed Power Supply Catalog Nos. PSG240E or PSG240F24RM. Any UL Listed isolated power supply with a maximum of 30 Vdc output may be used, provided that a UL Listed or Recognized fuse rated no more than 3 A maximum be installed.Figure 3. 5-pin 24 Vdc power, RS-485 connectorModule LEDsT able 9. Input LEDs (I1–I4)DescriptionStatusLED color Green Input ON LED ON Input OFFLED OFFT able 10. Output LEDs (Q1 and Q2)DescriptionStatusLED colorYellow Relay (normally open) closed LED ON Relay (normally open) open LED OFFT able 11. PROFIBUS status LEDsDescriptionStatusPBUS BF SF Fault condition ON OFF OFF Everything OK ON ON OFF No communicationON Blinking OFF Communication, but not in data exchange ON ON ON Configuration not OKEaton1000 Eaton Boulevard Cleveland, OH 44122 United States © 2015 EatonAll Rights ReservedPrinted in USAPublication No. IL042002EN / Z16126 March 2015Eaton is a registered trademark.All other trademarks are propertyof their respective owners. PROFIBUS module for use with C440, S611, S811+ and as stand-alone I/OInstruction Leaflet IL042002EN Effective March 2015。

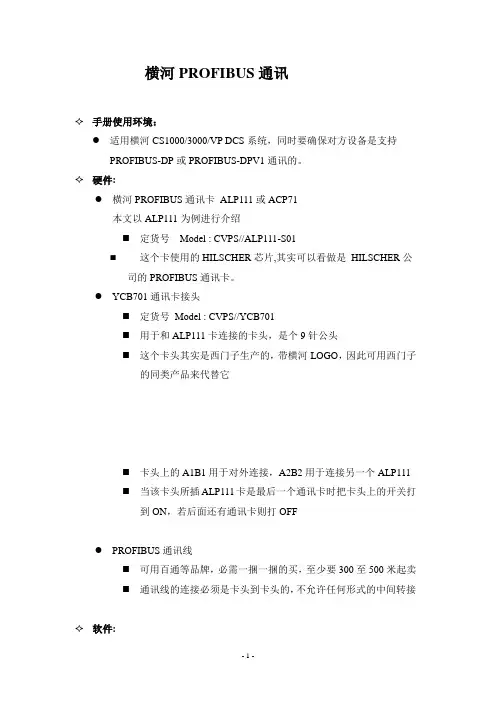

横河PROFIBUS通讯✧手册使用环境：●适用横河CS1000/3000/VP DCS系统，同时要确保对方设备是支持PROFIBUS-DP或PROFIBUS-DPV1通讯的。
✧硬件:●横河PROFIBUS通讯卡ALP111或ACP71本文以ALP111为例进行介绍⏹定货号Model : CVPS//ALP111-S01⏹这个卡使用的HILSCHER芯片,其实可以看做是HILSCHER公司的PROFIBUS通讯卡。
●YCB701通讯卡接头⏹定货号Model : CVPS//YCB701⏹用于和ALP111卡连接的卡头，是个9针公头⏹这个卡头其实是西门子生产的，带横河LOGO，因此可用西门子的同类产品来代替它⏹卡头上的A1B1用于对外连接，A2B2用于连接另一个ALP111⏹当该卡头所插ALP111卡是最后一个通讯卡时把卡头上的开关打到ON，若后面还有通讯卡则打OFF●PROFIBUS通讯线⏹可用百通等品牌，必需一捆一捆的买，至少要300至500米起卖⏹通讯线的连接必须是卡头到卡头的，不允许任何形式的中间转接✧软件:●SYCON-YOKO PROFIBUS通讯第三方配置软件⏹该软件是HILSCHER专门为横河PROFIBUS通讯制作的软件，只用于横河系统,且所有安装盘用的同一个KEY！！●PROFIBUS Communication软件包⏹定货号LFS2542-V1V1(HIS01XX)✧PROFIBUS-DP 通讯安装设置过程●SYCON-YOKO 软件的使用这个软件在IM资料里信息非常少，我重点讲这个软件的使用要将SYCON安装在工程师站上，直接安装就可以了安装后打开SYCON,新建一个项目保存⏹第一步: 导入*.GSD文件，这个文件由通讯的对方提供，包含他们通讯硬件的信息.导入后要仔细查看他们的硬件信息是否与他们的实际硬件相符合。
最好去他们的现场看一下，确保型号和提供给你的文件里是一字不差的,你要相信在现场遇到不明白的人比你遇到明白人的概率高的多！可避免很多无用功.⏹由于我们DCS只能做主站(横河DCS不可能做从站的)，一般情况下对方是不需要我们的GSD文件的,对方若要我们ALP111卡的GSD 文件可在C:\Documents and Settings\All Users\ApplicationData\Yokogawa\SyCon\Fieldbus\PROFIBUS\GSD 下找到YEC_0838.GSD必须是安装SYCON后才有的导入操作如下第二步:建一个MATSER站建好后选中MSATER双击设置站号,其它的不改选中MSTER点BUS PARAMETER设置波特率默认是1500的，绝大多数情况是不用更改的，这是最佳的设置但有时候距离太远，或者设置都正常的情况下通讯连不上，可在这里降低速率进行尝试第三步:建立SLA VE站点这里然后双击SLA VE 进行设置以西门子 315-2 DP 为例解释下通道类型的意思（这个和我们的3000/VP 里的通讯表填写是密切相关的）是指我们DCS 这边是主站的输入 指对方西门子是从站的输出可以理解为这个通道一次送8个模拟量出来,也可以送8X16个数字量 其它通道的意思可以类推要强调的是这里的通道设置必须和对方的输出通道类型数量一模一样，有一点差别就会导致所有的通讯无效若对方是能支持PROFIBUS-DPV1的通讯是最好的，就把DPV1 SETTING 里面的选项勾上，如果不能就不勾 第四步：保存导出文件会生成一个项目名.DBM文件做到这里SYCON的工作就结束了，由于这个软件是专用于YOKOGAWA的，所有设置是默认好的，请不要做任何的改动！！通讯出现问题后也不要试图在这里进行修改选项以期望解决问题，这是徒劳的!!✧System view 里的PROFIBUS设置这个工作和MODBUS很类似，我就不同的地方重点介绍下⏹第一步：点开ALP111卡的属性其它的设置都不要动点这里的COPY 把上面SYCON 生成的项目名.DBM文件导入下装第二步：在通讯表上写地址,就按下面的格式就好了数字量在WB表里分解就是了功能快接连如下对才开始做通讯的同仁一些建议在通讯所有工作做完后还是不能读到数据,仔细检查自己的设置后要毫不犹豫的去骚扰领导，打电话给你认为能帮你解决问题的人。

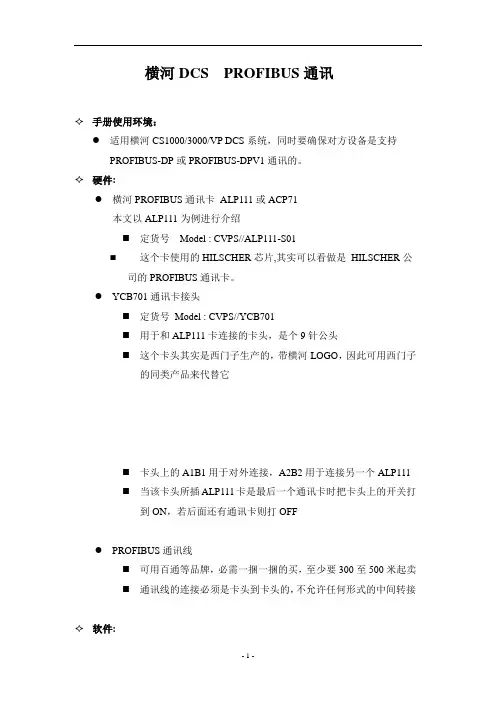

横河DCS PROFIBUS通讯✧手册使用环境：●适用横河CS1000/3000/VP DCS系统，同时要确保对方设备是支持PROFIBUS-DP或PROFIBUS-DPV1通讯的。
✧硬件:●横河PROFIBUS通讯卡ALP111或ACP71本文以ALP111为例进行介绍⏹定货号Model : CVPS//ALP111-S01⏹这个卡使用的HILSCHER芯片,其实可以看做是HILSCHER公司的PROFIBUS通讯卡。
●YCB701通讯卡接头⏹定货号Model : CVPS//YCB701⏹用于和ALP111卡连接的卡头，是个9针公头⏹这个卡头其实是西门子生产的，带横河LOGO，因此可用西门子的同类产品来代替它⏹卡头上的A1B1用于对外连接，A2B2用于连接另一个ALP111⏹当该卡头所插ALP111卡是最后一个通讯卡时把卡头上的开关打到ON，若后面还有通讯卡则打OFF●PROFIBUS通讯线⏹可用百通等品牌，必需一捆一捆的买，至少要300至500米起卖⏹通讯线的连接必须是卡头到卡头的，不允许任何形式的中间转接✧软件:●SYCON-YOKO PROFIBUS通讯第三方配置软件⏹该软件是HILSCHER专门为横河PROFIBUS通讯制作的软件，只用于横河系统,且所有安装盘用的同一个KEY！！●PROFIBUS Communication软件包⏹定货号LFS2542-V1V1(HIS01XX)✧PROFIBUS-DP 通讯安装设置过程●SYCON-YOKO 软件的使用这个软件在IM资料里信息非常少，我重点讲这个软件的使用要将SYCON安装在工程师站上，直接安装就可以了安装后打开SYCON,新建一个项目保存⏹第一步: 导入*.GSD文件，这个文件由通讯的对方提供，包含他们通讯硬件的信息.导入后要仔细查看他们的硬件信息是否与他们的实际硬件相符合。
最好去他们的现场看一下，确保型号和提供给你的文件里是一字不差的,你要相信在现场遇到不明白的人比你遇到明白人的概率高的多！可避免很多无用功.⏹由于我们DCS只能做主站(横河DCS不可能做从站的)，一般情况下对方是不需要我们的GSD文件的,对方若要我们ALP111卡的GSD 文件可在C:\Documents and Settings\All Users\ApplicationData\Yokogawa\SyCon\Fieldbus\PROFIBUS\GSD 下找到YEC_0838.GSD必须是安装SYCON后才有的导入操作如下第二步:建一个MATSER站点这里建好后选中MSATER双击设置站号,其它的不改选中MSTER点BUS PARAMETER设置波特率默认是1500的，绝大多数情况是不用更改的，这是最佳的设置但有时候距离太远，或者设置都正常的情况下通讯连不上，可在这里降低速率进行尝试此处站号可随意修改，看具体需要，有些时候通讯的对方要求主站有特别的站号，我们是填什么都可以的,在126以内第三步:建立SLA VE站点这里然后双击SLA VE进行设置这里的站号由对方提供双击这里的通道类型，将其添加到下面的栏，具体内容要和对方商量以西门子 315-2 DP 为例解释下通道类型的意思（这个和我们的3000/VP 里的通讯表填写是密切相关的）是指我们DCS 这边是主站的输入 指对方西门子是从站的输出可以理解为这个通道一次送8个模拟量出来,也可以送8X16个数字量 其它通道的意思可以类推要强调的是这里的通道设置必须和对方的输出通道类型数量一模一样，有一点差别就会导致所有的通讯无效西门子315要先加三个空的通道(其它的PLC 情况都不同的，要询问对方,对方不知道就自己注意看通道类型，有规律的)实际通讯内容从这里开始若对方是能支持PROFIBUS-DPV1的通讯是最好的，就把DPV1 SETTING 里面的选项勾上，如果不能就不勾 第四步：保存导出文件会生成一个项目名.DBM文件做到这里SYCON的工作就结束了，由于这个软件是专用于YOKOGAWA的，所有设置是默认好的，请不要做任何的改动！！通讯出现问题后也不要试图在这里进行修改选项以期望解决问题，这是徒劳的!!✧System view 里的PROFIBUS设置这个工作和MODBUS很类似，我就不同的地方重点介绍下⏹第一步：点开ALP111卡的属性其它的设置都不要动点这里的COPY 把上面SYCON 生成的项目名.DBM文件导入下装第二步：在通讯表上写地址,就按下面的格式就好了ALP111卡上下口其实是一个口，只能用一个，只是分公母而已,这里填1和2都无区别对方的站名指SLOT 4 INDX 1通道送过来的第一个值，指SLOT 4 INDX 1通道送过来的第二个值，数字量在WB 表里分解就是了功能快接连如下通讯表里的地址对才开始做通讯的同仁一些建议在通讯所有工作做完后还是不能读到数据,仔细检查自己的设置后要毫不犹豫的去骚扰领导，打电话给你认为能帮你解决问题的人。
使用说明书instruction manual陕西易度智能科技有限公司Shaanxi Yidu Intelligence Technology Co., Ltd.地址：陕西省西安市经济技术开发区草滩十路1787微信公众号公司网站基于哈根-泊肃叶定律（Hagen-Poiesuille Law ）设计，该定律描述了在温度、管径等参数一定的情况下，圆管内的不可压缩流体是层流运动状态时，体积流量与压降线性相关。
通过读取层流元件两端的压差信号，计算出体积流量，再对该体积流量进行压力和温度修正，从而获得标准体积流量和质量流量。
微型计算机将测量值与设定值进行对比，根据差值自动调一、工作原理图:产品外观图1 图产品外观图2:图快插接头示意图:卡套接头：卡套接头的安装方法如下图所示，将公头螺母拧到控制器进出口处，将管子接上前卡套、后卡套和螺母，再用扳手拧紧，以保证不漏气。
注意：拧螺母时使用双扳手，一只卡住接头不动，另一只旋转螺母，否则容易引起接头松动，影响密封。
图卡套接头示意图:）VCR 接头：控制器上不直接配备VCR 接头，VCR 即可。
内容1818（０－５）Ｖ／（４－２０）ｍＡ输出＋（０－５）Ｖ／（４－２０）ｍＡ输入＋２４ＶＤＣ－２４ＶＤＣ＋空图卡套—VCR 转接图:（０－５）Ｖ／（４－２０）ｍＡ输入图:控制器显示界面（L）图:控制器显示界面（ml）其中，显示界面具体定义如下：温度：被测工质温度；压力：被测工质绝对压力，支持压力单位切换Ｋｐａ、Ｍｐａ、ＰＳＩ依次切换点击压力区域可切换压力单位；量程：控制器所测最大流量。
图:详细操作界面执行“自动校准”操作时，应确保无气体流动。
长时间在超压力或温度测量上（下）限的工况下工作，会对控制器造成不可逆损伤，导致较大测量误差。
图:高级菜单界面界面图:单一工质选择界面图:详细操作界面图:详细操作界面对洁净，必要时，须在气路中加装过滤器等。
如拆卸，需确保管路内无气体残留。
图:产品主界面图:流量设定界面图:设定方式选择界面若选择屏幕控制，在数字键盘上输入需要控制的目标流量，产品主界面“设定流量”区域显示当前设定的目标流量。

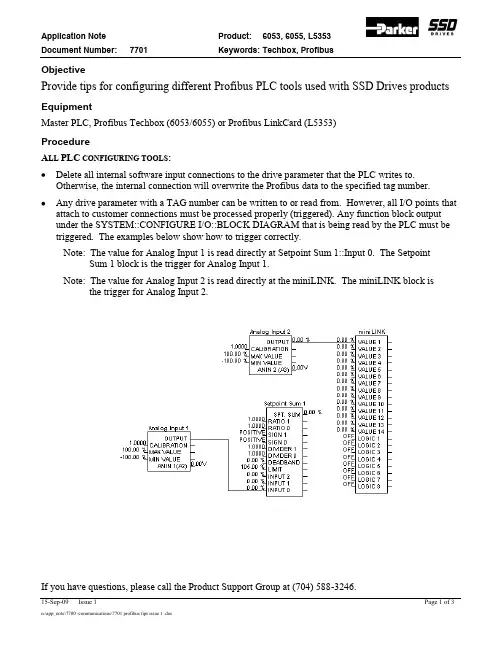

ObjectiveProvide tips for configuring different Profibus PLC tools used with SSD Drives products EquipmentMaster PLC, Profibus Techbox (6053/6055) or Profibus LinkCard (L5353)ProcedureA LL PLC CONFIGURING TOOLS:Delete all internal software input connections to the drive parameter that the PLC writes to.Otherwise, the internal connection will overwrite the Profibus data to the specified tag number.Any drive parameter with a TAG number can be written to or read from. However, all I/O points that attach to customer connections must be processed properly (triggered). Any function block output under the SYSTEM::CONFIGURE I/O::BLOCK DIAGRAM that is being read by the PLC must be triggered. The examples below show how to trigger correctly.Note: The value for Analog Input 1 is read directly at Setpoint Sum 1::Input 0. The Setpoint Sum 1 block is the trigger for Analog Input 1.Note: The value for Analog Input 2 is read directly at the miniLINK. The miniLINK block is the trigger for Analog Input 2.If you have questions, please call the Product Support Group at (704) 588-3246.The SSD Drives gsd file forces all parameters to be transferred and received as 16-bits.Please visit Resource Center for Profibus manuals and other gsd files.Note: Remember that different configuration tools work differently. Some tools use an import command to install new gsd files. Some copy the gsd to a directory, then either restartthe tool or use a scan gsd command. Other tools just copy the gsd to a directory.Note: The euro3245.gsd requires the first 3 bytes of the User_Param_Data to be set to zeroes.Refer to pages 10 and 11 of HA467329U001 Issue 1.U SING A S IEMENS S7PLC TO CONFIGURE A L5353The following Organization Blocks, OB82, OB85, OB06, and OB122 are “highly” recommended to complete the setup for the PLC. These Organization Blocks keep the PLC from stopping communications and/or simulating a fatal error to the module.Also, uncheck the “Turn on Cyclic Distribution of the Bus Parameters” in the DP monitoring setup. When the PLC has power applied, a Global reset command is initiated and can sometimes simulate a communications error.U SING A GE90_30 PLC WITH V ERSA P RO TO CONFIGURE A 6055/PROF/00The GE Profibus configuration software (Versa Pro) does not support user parameter data larger than 25 bytes in length. The SSD Drives GSD file specifies 63 bytes of user parameter data for the 590+. Users must alter the SSD Drives GSD before importing to the GE hardware configuration software. The end result is that the amount of data that can exchanged between the master and drive is limited to 11 words. GE PLC's do not ground the face of the ProfiBus interface cards or remote I/O, Siemens does.Note: An example connection is on the following pageIf you have questions, please call the Product Support Group at (704) 588-3246.If you have questions, please call the Product Support Group at (704) 588-3246.If you have questions, please call the Product Support Group at (704) 588-3246.ObjectiveTo setup communications between a Siemens PLC S7-315 Master to SSD Drives Profibus communication module L5353.EquipmentS7 PLC, Simatic Manager Step 7 Software, L5300 or L5392, L5311, and L5353. ProcedureNote: The project wizard in Step 7 will guide you to set up the PLC.1. Initialize Simatic Manager2. Select the CPU typeNote: The following blocks are recommended to be added to the PLC configuration OB1,OB82, OB85, OB86, and OB 122.3. Install the Eurotherm Drives GSD file euro5353.gsd.4. Double click on the hardware icon in “Simatic Manager”.5. Select from the pull down menu: Option::Install new GSE.Note: After the “wizard” generates a new project, proceed to step 6 to configure the PLChardware and Profibus Master.If you have questions, please call the Product Support Group at (704) 588-3246.6. Select from the “HW Configure” pull -down menu: Option::Configure Network.7. Next, double click on “DP Master”8. Next, from “Properties – DP Master”, select “Properties”, then assign an address.9. Next, right click on the “X2 DP -Master” of the Hardware Configure, Simatic 300” window, thenselect “Insert DP Master System”.Note: A Profibus(1): DP Master Line appears:10. Select from the pull down menu, “Insert::hardware component”.Note: A hardware window will appear. You can select the Link product as shown.If you have questions, please call the Product Support Group at (704) 588-3246.11. Make sure to install a power supply and any other hardware I/O’s being used.Note: Double click on the “Profibus(1): DP Master” line then select “Properties”, “Networksetting”, “Parameters”, then uncheck the “Turn On Cycle Distribution of Bus Parameters”.12. Install a L5353 in the Profibus listing.13. Add a“L5353 Profibus Link Card” folder from the“Hardware Catalog”.Note: Scroll across and under the “Profibus(1): DP Master” line until the cursor changesinto a “+ sign”.14. Now you can assign a node address to L5353.15. Now add the needed “8 Input word” or “8 Output word” as needed for program.Note: Click on the “(2) L5353 DP -Norm” before you drag and drop.If you have questions, please call the Product Support Group at (704) 588-3246.16. Verify the list of I/O words against the Link Configuration.17. Next, from the pull down menu select “Station::Save and Com pile”18. Close this window and from the “Simatic Manager” highlight the Hardware icon and install.Note: After installing the Link and plc program both LED’s on the L5353 should be green.Note: The following is the data communication monitoring in Link and PLC:ObjectiveProvide tips for different PLC tools to be used with SSD Drives products EquipmentMaster PLC, Communication TechBox (6053/6055) or Communication LinkCard (L53xx) ProcedureF OR A LL DRIVE CONFIGURATIONS REGARDLESS OF PLC TYPE:Delete internal software connections to the drive parameter that will be written to by the PLC.Otherwise, the internal drive connection will overwrite the data to the specific tag number.The SSD Drives datasheet file formats all parameters to be transmitted and received as 16-bit words.Any drive parameter with a tag number can be read or write via the PLC. I/O points that attach to customer connections must be properly triggered in the 590+ drive. Any function block output under the SYSTEM::CONFIGURE I/O::BLOCK DIAGRAM that is being read by the PLC must betriggered. The examples below show how to trigger correctly. The 690+ drive does not require the function block output to be connected to a system block to be triggered.Note: The value for Analog Input 1 is read directly at Setpoint Sum 1::Input 0. The Setpoint Sum 1 block is the trigger for Analog Input 1.Note: The value for Analog Input 2 is read directly at the miniLink. The miniLink block isthe trigger for Analog Input 2.If you have questions, please call the Product Support Group at (704) 588-3246.If you have questions, please call the Product Support Group at (704) 588-3246.Note Product:ApplicationDocument Number: 7707 Keywords: USB to Serial AdapterObjectiveTo facilitate the use of CELite, CELite+, DSD and ConfigEd, on computers not fitted with serial ports. IntroductionThese software packages were originally intended to be used with a serial port but several new computers only have USB ports. This document is a recommendation for using the existing cable with a computer that has only a USB port.Note: This does not apply to operating systems older than Windows XP, due to the lack of drivers supported by these adaptors.EquipmentThe Product Support Group has performed test on several different USB to Serial adaptors. See the picture below. The recommended brands have connected reliably between the PC and unit to be programmed, without errors in the SSD Drives software.Recommended BrandsATEN (model UC232A) /?product&cat=595&Item=UC232AIOGEAR (model GUC232A) /main.php?loc=product&Item=GUC232A SEWELL (model SW-1301) /usbtoserial.aspNote: The Belkin brand of USB to Serial adaptor is not recommended. It performed poorly in ourtests with our equipment.If you have questions, please call the Product Support Group at (704) 588-3246.。

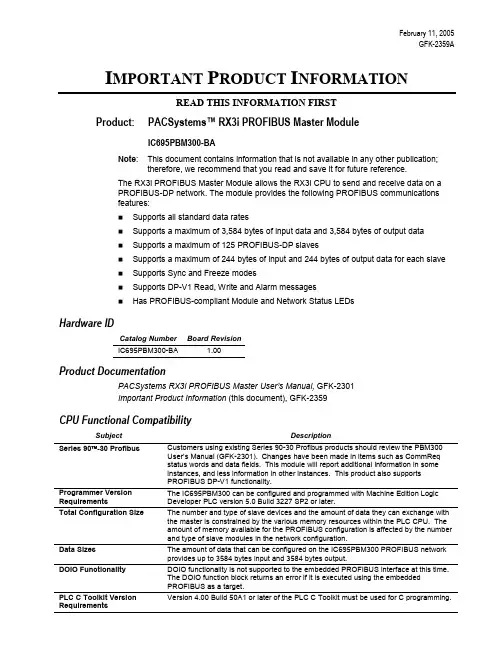

February 11, 2005GFK-2359AI MPORTANT P RODUCT I NFORMATIONREAD THIS INFORMATION FIRSTProduct: PACSystems™ RX3i PROFIBUS Master ModuleIC695PBM300-BANote: This document contains information that is not available in any other publication;therefore, we recommend that you read and save it for future reference.The RX3i PROFIBUS Master Module allows the RX3i CPU to send and receive data on aPROFIBUS-DP network. The module provides the following PROFIBUS communicationsfeatures:Supports all standard data ratesSupports a maximum of 3,584 bytes of input data and 3,584 bytes of output dataSupports a maximum of 125 PROFIBUS-DP slavesSupports a maximum of 244 bytes of input and 244 bytes of output data for each slaveSupports Sync and Freeze modesSupports DP-V1 Read, Write and Alarm messagesHas PROFIBUS-compliant Module and Network Status LEDsHardware IDCatalog Number Board RevisionIC695PBM300-BA 1.00Product DocumentationPACSystems RX3i PROFIBUS Master User’s Manual, GFK-2301Important Product Information (this document), GFK-2359CPU Functional CompatibilitySubject Description Series 90 -30 Profibus Customers using existing Series 90-30 Profibus products should review the PBM300User’s Manual (GFK-2301). Changes have been made in items such as CommReqstatus words and data fields. This module will report additional information in someinstances, and less information in other instances. This product also supportsPROFIBUS DP-V1 functionality.Programmer Version Requirements The IC695PBM300 can be configured and programmed with Machine Edition Logic Developer PLC version 5.0 Build 3227 SP2 or later.Total Configuration Size The number and type of slave devices and the amount of data they can exchange withthe master is constrained by the various memory resources within the PLC CPU. Theamount of memory available for the PROFIBUS configuration is affected by the numberand type of slave modules in the network configuration.Data Sizes The amount of data that can be configured on the IC695PBM300 PROFIBUS networkprovides up to 3584 bytes input and 3584 bytes output.DOIO Functionality DOIO functionality is not supported to the embedded PROFIBUS interface at this time.The DOIO function block returns an error if it is executed using the embeddedPROFIBUS as a target.PLC C Toolkit VersionRequirementsVersion 4.00 Build 50A1 or later of the PLC C Toolkit must be used for C programming.2 Important Product InformationGFK-2359APBM300 Restrictions and Open IssuesSubject DescriptionGet Master Status CommReq returns “1 or More Slaves Not in IO Exchange Mode” on First Scan When a Get Master Status CommReq is called on the first scan of the PLC, the CommReq may return a false positive saying that the Profibus network has “1 or More Slaves Not in IO Exchange Mode”. The Get Master Status CommReq should not be called or relied upon for any data during the first scan of the PLC.Input scan DPV1 Status data limits Sequence Number to 0. When a slave module sends a DPV1 Alarm Request to the PBM300 master, the alarm information is displayed in the DPV1 Status input area. The Sequence Number field in this status area will only indicate the value 0 in R2.9 RX3i CPU firmware, thus only slave DPV1 Alarms with Sequence Number 0 can be properly indicated. This issue will be fixed in a later RX3i CPU firmware release.Discrete memory types for Commreq response data not currently supported. When a user creates a commreq request for the PBM300, the commreq response reference memory area is indicated in the request. For version 2.9 CPU firmware, discrete reference memory types are not supported for the response data area. Several word memory types including %R, %AI, and %AQ are supported. This limitation does not affect the status word memory type or the memory type from which the request is made.Machine Edition Logic Developer PLC displays incorrect information for Master Type and Device ID The Network Settings window, which can be displayed while configuring a PBM300 in Machine Edition, does not indicate correct information for Master Type and Device ID. This information is displayed to the user only and does not affect any underlying configuration information sent to the master module or its slaves. The Device ID (displayed as Profibus Ident Number) should be 0x0934.PBM300 Master with Address greater than 60 on Network with Baud Rate of 9.6 kBits/s does not communicate. When a PBM300 Master is configured at 9.6 kBits/s with an address greater than 60, a Loss of IOC Fault occurs during Storing of Configuration or during Power-Up with Configuration. The PBM300 Master must be configured with an address less than 60 if the network is operating at 9.6 kBits/s.1. EQUIPMENT LABELED WITH REFERENCE TO CLASS I, GROUPS A, B, C& D, DIV. 2 HAZARDOUS LOCATIONS IS SUITABLE FOR USE IN CLASS I, DIVISION 2, GROUPS A, B, C, D OR NON-HAZARDOUS LOCATIONS ONLY.2. WARNING - EXPLOSION HAZARD - SUBSTITUTION OF COMPONENTSMAY IMPAIR SUITABILITY FOR CLASS I, DIVISION 2.3. WARNING - EXPLOSION HAZARD - DO NOT DISCONNECT EQUIPMENTUNLESS POWER HAS BEEN SWITCHED OFF OR THE AREA IS KNOWN TO BE NON-HAZARDOUS.。
文档编号 版本 密级 PRONET-S002 V1.01内部公开 南京埃斯顿自动控制技术有限公司研发部资源类别：共25页PROFIBUS-DP 用户手册拟制： 日期： 审核： 日期： 批准： 日期：修订记录日期 修订版本 描述 作者 2008/08/28 1.00 初稿完成 徐慧2009/09/14 1.01 Profibus-DPV0, DPV1 , DPV2合并在DP100模块的一个DSP程序。
易健第一章：前言本说明书内容主要介绍PROFIBUS接线，配置，功能和软件协议。
z第二章：PROFIBUS简介z第三章：产品概述z第四章：安装信息z第五章：PROFIBUS-DP通讯z第六章：GSD文件说明及参数设定z第七章：LED灯指示说明及故障排除方法z第八章：参数模式/对象字典z第九章：参数描述第二章：PROFIBUS 简介2.1 PROFIBUS 概况PROFIBUS是一个国际化、开放性且独立于供货商的（vendor-independent）通讯协议标准，广泛应用于生产、制造、加工和建筑自动化以及其它自动化控制领域。
PROFIBUS 根据不同需求及应用，有三种主要类型：PROFIBUS-DP、PROFIBUS-PA及PROFIBUS-FMS：z PROFIBUS-DP（Decentralized Periphery）：PROFIBUS-DP是一种速率快且成本低的通讯系统，专为高速数据传输而设计的。
PROFIBUS-DP被广泛使用，尤其在远程I/O系统、马达控制中心以及变频器的应用上。
采用PROFIBUS-DP连接自动化系统与分散外围装置间通讯时，可达到最佳化的效果。
z PROFIBUS-PA（Process Automation）：PROFIBUS-PA（通常附有 MBP-IS 传输技术）是一种用于过程自动化的PROFIBUS通讯系统，PROFIBUS-PA以PROFIBUS-DP为基础，在数据传输上为PROFIBUS-DP通讯协议的延伸，专门支持本质安全防爆应用，可藉由本质安全防爆MBP-IS接口，应用在有爆炸危险的区域。
PD01与S7-300Profibus通讯使用说明本系统由PLC作为PROFIBUS主站，PD01作为从站。
1.选中STEP 7(version NO. 5.5)。
图1中图12.打开软件后弹出图2对话框。
进行新建工程操作。
图23.点击“下一步”。
由于用的PLC是CPU313C - 2 DP,所以CPU（U）选择如图4。
.图3图44.点击“下一步”。
图5由于本系统是PROFIBUS通讯，所以块只选择OB1即可，编程语言选择LAD（梯形图）。
选择如图6。
图65.点击“下一步”，给工程命名。
图7 命名为“Chris_PD01”,如图8。
图8 6.点击“完成”切换为如图9的画面。
7.点击“SIMATIC 300 站点”。
如图10 所示。
8.双击图10右画面中的“硬件”弹出画面如图11。
9.双击图11左上角对话框内的“DP”选项来设置主站的属性。
弹出对话框如图12。
10.点击图12中“常规”->“属性”弹出如图13的对话框。
图1311.主站站号设置为2。
.点击“参数”->“新建”，弹出如图14对话框。
图14点击“网络设置”。
图15传输率设置为9.6Kbps,配置文件选择DP。
如图16所示。
图16点击确定。
图17点击确定。
图18点击确定，发现图19中较图图11中多出红色圈内的内容。
图1912.如果之前没有安装GSD文件，那么需要安装GSD文件。
如图20所示，点击“选项”选择“安装GSD文件”。
选择“安装GSD文件”后弹出如图21的对话框。
图2113.点击“浏览”找到存放GSD文件的文件夹。
如图22。
图2214.点击确定，如图23。
图23 选择“shihlin.gsd”。
图24 点击安装。
图25 选择“是”。
图26 点击确定。
图27 点击关闭，完成GSD安装工作。
15.右击图19中红色圈内的内容，如图28。
图28 在下拉菜单中选择“插入对象”。
如图29。
图29 选择“Additional Field Devices”。
S7-300C与Danfoss FC300 PROFIBUS-DP通讯丹佛斯FC系列变频器,作为丹佛斯变频器家族的一种新型产品，继承了以往5000系列变频器成熟的总线通讯技术，作为5000系列的替代产品，其在PROFIBUS上的基本协议没有变化，参数寻址和GSD文件有所不同，V1版本增加了与第三方设备网络组态的灵活性，可以作为国际通用总线PROFIBUS从站，挂靠在PROFIBUS网络中，方便的实现过程控制的需要，本文以西门子S7-300做主站，介绍怎样通过PROFIBUS实现通讯，以及如何用FC300替代VLT5000变频器。
注意：阅读本文的前提是对丹佛斯FC系列变频器参数设置以及STEP 7编程有一定的了解；1 示例系统的体系结构本例中选用S7-300 CPU313-2DP作为PROFIBUS-DP 主站，连接一个FC300变频器，连接多个FC300时与之相同。
2 软件版本描述需要软件：STEP7 V5.5需要硬件：1：S7-300 CPU313-2DP2: FC3023: PROFIBUS-DP 接口模块MCA101，用于安装在FC302上，使之成为PROFIBUS-DP从站。
3 组态主站系统打开SIMATIC MANAGER, 通过FILE菜单选择NEW新建一个项目，在NAME栏中输入项目名称，将其命名为TEST，在下方的Storage Location中设置其存储位置。
项目屏幕的左侧选中该项目，在右键弹出的快捷菜单中选择Insert New Object插入SIMATIC 300 Station，可以看到选择的对象出现在右侧的屏幕上。
双击右侧生成的hardware图标，在弹出的HW config 中进行组态，在菜单栏中选择“View”选择“Catalog”打开硬件目录,按订货号和硬件安装次序依次插入机架、电源、CPU。
插入CP时会同时弹出组态PROFIBUS画面,选择新建一条PROFIBUS（1），组态PROFIBUS站地址，点击“Properties”键组态网络属性如下图：在DP属性的Operating Mode中，将其设为DP master在本例中主站的传输速率为“1.5Mbps”，“DP”行规，无中继器、OBT等网络元件，点击“OK”键确认并存盘。
朗风快学PLC（十三）S7-300的通讯Profibus如何使用很多接触过西门子PLC的都知道Profibus以及Profinet，其实这都是西门子的通讯协议，今天我们认识一下Profibus。
Profibus-DP是工业自动化中最常用的网络之一。
Profibus代表“过程现场总线”DP代表“分布式设备”一作用是分布想象一下，我们想要的工厂区域有一堆传感器和执行器连接到PLC的I/O模块，这些模块位于距离控制器大约1500英尺（40米）的位置要做到这一点，我们需要连接每一个这些传感器通过单独的导线连接到PLC，因此要记住1500英尺的距离，我们最终会得到大量的并行线，这可以增加安装系统的成本。
当我们使用Profibus-DP网络时。
现在让我们看看接线将如何变化，上图我们的I/O模块位于就在CPU旁边。
要使用Profibus-DP，我们可以在传感器附近放置一个控制箱然后将I/O模块移入其中;然后我们可以将传感器连接到I/O模块。
然后只使用一根DP网线（两芯屏蔽）就可以将很多的信号接回到CPU上，是不是很方便！我们具体的讲一下PROFIBUS。
一、网络拓扑PROFIBUS的典型通讯电缆是屏蔽双绞线，如图1所示。
屏蔽双绞线自带金属屏蔽层，可以有效减少信号衰减和现场带来的各种噪声干扰，从而使得有用的电子信号更加“洁净”，传输距离也会相应变长。
图1 屏蔽双绞线DP头子是专用于PROFIBUS通讯电缆的接头，就好比以太网的水晶头一般，如图2所示。
图2 DP头子DP头子在使用时，有以下几个注意事项：1、DP头子有ON和OFF两种工作状态，它决定了终端电阻是否起作用。
在PROFIBUS网络的中间站，DP头子要处于“OFF”状态，而在两端，则要选在“ON”状态。
“ON”状态下，终端电阻起作用，为网络提供了较高的抗干扰能力，避免信号反射的发生。
2、DP头子可同时接一进一出两条通讯电缆，实现多个站点之间的网络拓扑。
如图3所示。
欧姆龙CXconfiguratorFDT PROFIBUS组态软件使用手册欧姆龙CX-configuratorFDT PROFIBUS组态软件使用手册目录1、打开CX-configuratorFDT软件 (4)2、添加总线通信模块。
(4)3、安装需要组态设备的GSD文件。
(5)4、总线模块组态 (7)5、进行设备组态。
(8)6、网段组态。
双击总线模块，打开组态窗口 (9)6.1、组态PLC的cpu类型和模块的单元号。
(9)6.2、选择该网段的通信速率。
(10)注：通信速率由该网段布线的长度和通信质量决定。
长度越长，通信质量越差，通信速率要越低。
(10)6.3、分配阀门定位器所使用的IO地址 (11)7、下载配置 (12)8、诊断设备的通信状态 (13)8.1、模块上线 (13)8.2 “设备”→“诊断” (13)1、打开CX-configuratorFDT软件2、添加总线通信模块。
打开后默认会生成一个工程，右击“我的网络”→“添加”→选择总线摸块的型号，这里我们以大型PLC系列的 CS1W-PRM21为例。
创立好后的模块3、安装需要组态设备的GSD文件。
注：所有要挂在该网段下的设备都需要有对应的GSD文件，同种型号的设备只需要一种GSD文件即可；安装GSD文件后才能进行组态。
安装方法：“视图”→“设备目录”→“Install Device Description Files”→选中要安装的GSD文件（此处以西门子SIPART PS2 PA为例），。
