全绝缘SF6环网柜扩展的问题研究

编订：__________________审核：__________________单位：__________________SF6全绝缘环网柜及负荷开关——熔断器特点Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9175-77 SF6全绝缘环网柜及负荷开关——熔断器特点使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

SF6全绝缘环网柜或多回路配电柜的技术特点SF6全绝缘环网柜或多回路配电柜的技术特点主要表现在以下几个方面：（1）模块化设计，各单元模块可任意组合和扩展而无需充放气，便于方案组合及高压计量的设计，适应范围广。

SF6全绝缘断路器进出线柜(真空或SF6灭弧)、负荷开关进出线柜、母联柜、计量柜、负荷开关一熔断器组合电器柜，以及TV柜(带开关或不带开关)，组合方案可为单单元、两单元、三单元、四单元等紧凑组合，为SF6全绝缘环网柜或多回路配电柜提供了广阔的应用前景。

（2）柜体采用铠装结构，母线室与开关室之间，开关室与电缆室之间均有金属隔板，全绝缘结构的一次部分防护等级可达IP67。

（3）具有三工位的负荷开关焊接在充SF6气体的密封不锈钢壳内，气密性非常好，用气量少，可保证30年不漏气，符合环保的要求，既适合户内也可在户外配置金属或非金属外壳使用，或放入地下、半地下变电所使用。

（4）操动机构采用耐腐蚀金属，转动部分的轴承均为自润滑设计，产品不受环境影响，免除定期保养，并与外界连接方便，这样使操作功小、可靠性高、寿命更长。

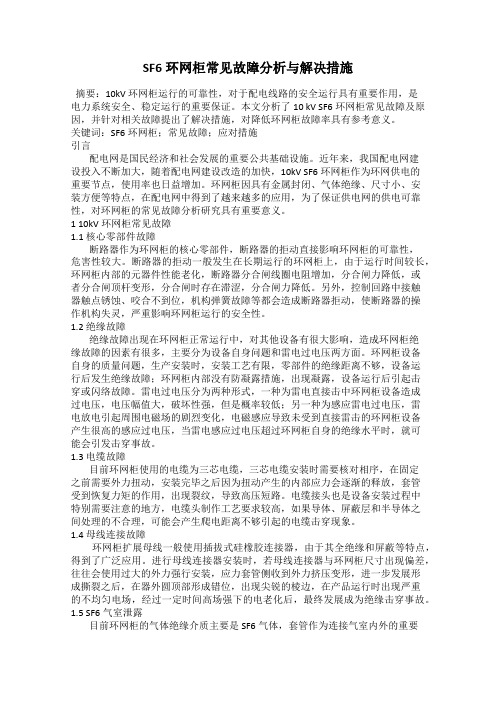

SF6环网柜常见故障分析与解决措施摘要：10kV 环网柜运行的可靠性，对于配电线路的安全运行具有重要作用，是电力系统安全、稳定运行的重要保证。

本文分析了10 kV SF6环网柜常见故障及原因，并针对相关故障提出了解决措施，对降低环网柜故障率具有参考意义。

关键词：SF6环网柜；常见故障；应对措施引言配电网是国民经济和社会发展的重要公共基础设施。

近年来，我国配电网建设投入不断加大，随着配电网建设改造的加快，10kV SF6环网柜作为环网供电的重要节点，使用率也日益增加。

环网柜因具有金属封闭、气体绝缘、尺寸小、安装方便等特点，在配电网中得到了越来越多的应用，为了保证供电网的供电可靠性，对环网柜的常见故障分析研究具有重要意义。

1 10kV环网柜常见故障1.1 核心零部件故障断路器作为环网柜的核心零部件，断路器的拒动直接影响环网柜的可靠性，危害性较大。

断路器的拒动一般发生在长期运行的环网柜上，由于运行时间较长，环网柜内部的元器件性能老化，断路器分合闸线圈电阻增加，分合闸力降低，或者分合闸顶杆变形，分合闸时存在滞涩，分合闸力降低。

另外，控制回路中接触器触点锈蚀、咬合不到位，机构弹簧故障等都会造成断路器拒动，使断路器的操作机构失灵，严重影响环网柜运行的安全性。

1.2 绝缘故障绝缘故障出现在环网柜正常运行中，对其他设备有很大影响，造成环网柜绝缘故障的因素有很多，主要分为设备自身问题和雷电过电压两方面。

环网柜设备自身的质量问题，生产安装时，安装工艺有限，零部件的绝缘距离不够，设备运行后发生绝缘故障；环网柜内部没有防凝露措施，出现凝露，设备运行后引起击穿或闪络故障。

雷电过电压分为两种形式，一种为雷电直接击中环网柜设备造成过电压，电压幅值大，破坏性强，但是概率较低；另一种为感应雷电过电压，雷电放电引起周围电磁场的剧烈变化，电磁感应导致未受到直接雷击的环网柜设备产生很高的感应过电压，当雷电感应过电压超过环网柜自身的绝缘水平时，就可能会引发击穿事故。

探讨配电网绝缘化改造带来的新问题及对策摘要:几年来,城市电网投入了大量的资金进行改造,基本上以绝缘化、电缆化、增大导线截面、网络化为主要内容。

对这些问题进行梳理总结和提炼,针对产生的新问题采取相应的对策,有助于指导今后的改造和安全生产工作。

本文以某地区电力公司配电网的绝缘化改造为例,谈一谈如何解决配电网绝缘化改造带来的新问题。

关键词:配电网绝缘化改造问题对策近几年来,公司10kV配电网投入了大量的资金进行了以绝缘化、电缆化、优化电网结构为主要内容的线路改造。

下面以该地区10kV配电网的绝缘化改造为例,从日常的运行管理角度对产生的新问题进行分析,采取相应的对策,解决配电网绝缘化改造带来的新问题。

一、架空线路的绝缘化架空裸导线的绝缘化改造是某10kV配电网绝缘化改造的主要内容之一,使配电线路绝缘化水平明显提高,在一定程度上解决了架空线路与城市绿化和老市区建筑物之间的矛盾,同时也减少了飘浮物,例如金属丝、金属带等对线路带来的瞬时影响,使线路的跳闸次数明显减少,提高了线路的安全性和可靠性,在架空裸导线的绝缘化改造中需要注意的主要问题有四个。

1、绝缘线的防雷该地区属于多雷地区,雷击事故时有发生,架空线路绝缘化以后,经常出现了架空绝缘导线的雷击断线事故,据不完全统计,绝缘导线的雷击断线率高达96.8%,对此,我们进行了深入地研究分析,由于雷击多会导致两相之间或三相之间闪络。

我们从防雷设计和采取防雷措施等理论方面入手,对架空绝缘线路以250米为半径实施了加装线路金属氧化物避雷器,一是限制了感应过电压的幅值,二是雷击闪络后吸收放电能量,限制工频续流,达到保护导线的目的。

通过以上防雷措施的实施,使架空绝缘导线的雷击断线事故明显下降。

2、电气接点的绝缘防护按规程要求,设备与绝缘导线的连接部位应装设专用绝缘罩,如开关刀闸的线夹处、变压器高低压套管处、避雷器处、跌落保险处、耐张杆弓子线接头处、分支线或者台变高压引线与主线的接口处等,都需要用绝缘防护罩进行防护,可以有效地防止小动物、树枝等搭接造成的短路事故,防止因电气接点裸露造成对人身的伤害,完善了全绝缘线路的绝缘程度。

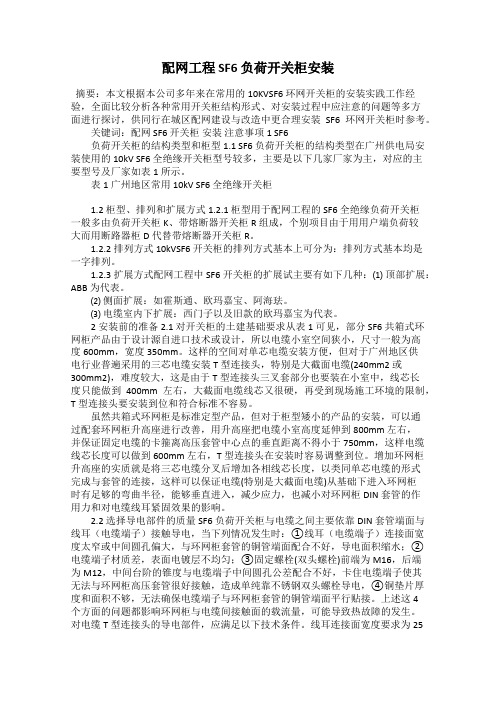

配网工程 SF6 负荷开关柜安装摘要：本文根据本公司多年来在常用的10KVSF6 环网开关柜的安装实践工作经验，全面比较分析各种常用开关柜结构形式、对安装过程中应注意的问题等多方面进行探讨，供同行在城区配网建设与改造中更合理安装SF6 环网开关柜时参考。

关键词：配网 SF6 开关柜安装注意事项1 SF6负荷开关柜的结构类型和柜型1.1 SF6 负荷开关柜的结构类型在广州供电局安装使用的10kV SF6 全绝缘开关柜型号较多，主要是以下几家厂家为主，对应的主要型号及厂家如表1 所示。

表1 广州地区常用10kV SF6 全绝缘开关柜1.2 柜型、排列和扩展方式1.2.1 柜型用于配网工程的SF6 全绝缘负荷开关柜一般多由负荷开关柜K、带熔断器开关柜R 组成，个别项目由于用用户端负荷较大而用断路器柜D 代替带熔断器开关柜R。

1.2.2 排列方式10kVSF6 开关柜的排列方式基本上可分为：排列方式基本均是一字排列。

1.2.3 扩展方式配网工程中SF6 开关柜的扩展试主要有如下几种：⑴顶部扩展：ABB 为代表。

⑵侧面扩展：如霍斯通、欧玛嘉宝、阿海珐。

⑶电缆室内下扩展：西门子以及旧款的欧玛嘉宝为代表。

2 安装前的准备2.1 对开关柜的土建基础要求从表1 可见，部分SF6 共箱式环网柜产品由于设计源自进口技术或设计，所以电缆小室空间狭小，尺寸一般为高度600mm，宽度350mm。

这样的空间对单芯电缆安装方便，但对于广州地区供电行业普遍采用的三芯电缆安装T 型连接头，特别是大截面电缆(240mm2 或300mm2)，难度较大，这是由于T 型连接头三叉套部分也要装在小室中，线芯长度只能做到400mm 左右，大截面电缆线芯又很硬，再受到现场施工环境的限制，T 型连接头要安装到位和符合标准不容易。

虽然共箱式环网柜是标准定型产品，但对于柜型矮小的产品的安装，可以通过配套环网柜升高座进行改善，用升高座把电缆小室高度延伸到800mm 左右，并保证固定电缆的卡箍离高压套管中心点的垂直距离不得小于750mm，这样电缆线芯长度可以做到600mm 左右，T 型连接头在安装时容易调整到位。

SF6开关设备常见问题及对策探究在近些年之中，国家对变电维护方面有了更高的重视度，从而使得事故产生概率有所下滑。

现如今，开关设备应用率最高的便是SF6，因此相关人员便需要对其有所重视，深入研究和分析，以此将所有问题都扼杀于萌芽之中。

本篇文章主要描述了SF6开关的结果和原理，探讨了主要特点，分析了其中存在的主要问题，并对于处理的具体方法方面发表一些个人的观点和看法。

标签：SF6开关设备;常见问题;对策;探究引言对于我们国家而言，近些年的整体发展水平有所提升，用电量有了显著上升，从而使得电力行业的经济效益有所增长。

在这一背景下，用电安全就成了人们十分关注的问题。

在整个开关市场之中，SF6的占有率非常大。

因此，相关人员自然需要有所重视，做好研究工作，针对可能出现的各种问题，提前采取措施进行处理，进而防止事故出现。

一、SF6开关的结构和原理参照结构本身进行划分，主要可以将SF6分成三类，分别是落地金属罐式、绝缘支柱式以及封闭组合式。

而如果基于灭弧的方式进行划分，又能分成旋弧式、压气式以及自能式。

从目前来看，最新的方式自身参照灭弧原理，让其自主完成问题处理[1]。

對SF6开关而言，所谓自能式灭弧原理，主要是指在大电流阶段之中实际应用的原理。

当开关自身接到了分闸发出的命令，基于原有的弹簧作用力，促使拉杆、气缸以及动弧触头出现向下运动。

所谓静主触，主要是指在实际运动的时候，线和活塞部分完全分离。

这个时候，电流便会逐步向闭合状态时的两个触头逐步转移，在完全分离之后，外部便会出现电弧。

短路电流开断操作的时候，整个电弧部位实际承载的电能非常大，在现有区域之中会产生明显的热气流，同时热气流会逐步产生一些低温高压的气体，在经过热膨胀室之后，内部压力便会大幅度增加，甚至超过整个压力室之中的整体压力，从而造成导流阀门完全关闭。

当电流变为零的时候，会由于高压气体的因素，使得整个电弧被完全熄灭。

此外，电力室内部的所有气体也都会因为分闸的因素，被大幅度压缩，使得气压全面提升。

fs#水利电力科技风2016年11月上D01:10.19392/ki.l671-7341.201621109全绝缘SF6环网柜扩展的问题研究季亮1麦伟文21.广东南海电力设计院广东佛山528100;2.佛山南海供电局九江供电所广东佛山528203摘要:本文以南海供电局某业扩工程为例，介绍了全绝缘SF6开关柜的结构、功能和特点，以及在工程实践中拼柜问题的探讨。

关键词：全绝缘开关柜;扩展随着经济发展，电网客户用电耑求Ik越来越大，目前配电网用户除了对电能质M要求越来越高外，而ftx才供电吋靠性的要求也越来越高。

配电网供电方式由最初的单辐射供电正逐步向环网型供电方式发展，环网供电技术加之配以自动化装置将是未来电网的发展趋势。

一、全绝缘SF6开关柜的特点(一) 概述全绝缘SF6开美柜以负荷开关、负荷儿关-熔断器组合电器、隔离开关-断路器等主彡卩关构成各功能单元和密封气箱，它将所有高压带电部分如负荷开关、接地开关、母线等密封在充有低作力SF6气体的不镑钢箱体内，以SF6作为灭弧介质和绝缘介质，采用电动或手动储能弹簧操动机构，在柜体内为独立气箱的情况下，其母线通过母线连接器可 以在左右方向扩展。

适用于中压配电系统，可以用于配电站、开关站，完 成各种的配电任务。

(二) 全绝缘SF6开关柜特殊部件全绝缘SF6开关fr:主要有以下几个特殊的部件：1.密封箱体密封箱体内部装有开关设备和母线，气箱充以SF6气体，额定压力 为O.CBMPa,采用激光焊接全密封技术，j卜经过同步抽真空氦检漏，密封 性很强;在整个运行龙命期间+忠要茧新充气和更换气体，H此日常工 作中不用对其进行维护。

根据开关枳足否可扩展,密封箱体可以分为共 箱式和独立式箱体,只有独立式箱体才能扩展。

2. 泄赚置在密封箱体下部的泄)K通道设有防爆膜，当万一发生内部燃弧故 障时,气体迅速膨胀，密封箱体内部的高报力1体可将防爆膜冲开，释 放压力，同时引导SF6气体通过泄压通道排入地沟以确保操作人员、柜内其他设备、bV卩关fr:同房的其他设备的安全。

10 kV SF6 环网柜常见问题及对策作者：刘增顺来源：《科学与财富》2015年第18期摘要：随着经济发展城市配电网中环网柜的使用越来越多，而10 kV SF6环网柜（欧式）因其具有全绝缘、全封闭、免维护、尺寸小、安装方便灵活等特点而得到广泛应用。

但是，随着环网柜应用数量的不断增加，其发生故障的情况也逐渐增多。

本文通过对SF6环网柜（欧式）存在一些问题的总结和分析，提出处理的措施，以期能降低环网柜运行的故障率，提高电网供电可靠性。

关键词：10kV SF6环网柜常见问题防范对策一、SF6环网柜的结构特点SF6环网柜一般由气箱、操作机构室和电缆连接室组成。

（1）气箱是环网柜最关键的部分。

在气箱中有负荷开关母线、开关轴和SF6气体等。

负荷开关为三工位开关，包括刀闸和灭弧罩（2）操作机构室中操作机构通过开关轴与负荷开关和接地开关相连，操作人员用操作杆插人操作孔后，可以轻松自如地合闸、分闸、接地，因为它只需60N。

m的力。

由于开关的触头不可见，所以操作机构上还有与开关轴直接相连的位置指示器，它清楚地指示负荷开关和接地开关的当前位置。

负荷开关与接地开关和前盖板之间装有机械联锁，并满足五防要求。

（3）电缆连接室位于环网柜的正前方，高度为1220mm，因此有足够的空间连接电缆。

电缆与环网柜的绝缘套管的连接采用带电可触摸和带电不可触摸硅橡胶电缆附件。

截面25mm2-240mm2或35mm2-400mm2的铜芯或铝芯电缆。

二、常见故障（1）SF6气体泄漏SF6气体发生泄漏的位置多位于电缆桩头部位，主要是电缆安装过程中不规范，造成电缆桩头安装不规范，造成电缆桩头长期受力，从而致使气箱与电缆桩头处出现裂纹，导致SF6气体泄漏。

因此SF6气体泄漏还是施工工艺不良的表现，另一种原因是由于环网柜本身的制作工艺问题，某些位置密封不良，导致SF6气体泄漏。

（2）环网柜与三芯电缆连接处故障由于三芯电缆安装过程中多数需要核对相序，在固定之前需要加以外力扭动，而在安装之后因扭动产生的内部应力会逐渐释放，产生恢复力矩并作用在套管上，容易产生套管裂纹，导致高压短路。

探讨变电检修中SF6开关出现的问题与解决方式摘要：随着我国经济的发展，对电力资源的需求量越来越大，所以做好电力运行工作意义重大。

从目前的电力系统运行来看，我国的电力运行还存在着效率较低、质量不高的情况，所以深化电力运行效率和质量提升研究，做好变电检修工作具有重要的价值。

在目前的电力系统当中，SF6开关已经得到了普遍的应用，所以变电检修的一项重要内容就是SF6开关的问题。

本文从变电检修的实际出发，对SF6开关在检修过程中出现的问题进行全面性探讨，并就问题的解决措施进行详细的研究，目的在于提高变电检修的质量，进而提升电力系统的社会服务质量。

关键词：变电检修；SF6开关；解决方式随着我国工业化和信息化的迅速发展，电力行业的重要性愈加的突显。

从目前的情况来看，电力已经成为了我国经济发展和人们生活质量保证的重要因素，所以做好电力工作不仅有着巨大的经济意义，而且有着广泛的社会意义。

随着技术的进步，SF6开关在电力系统中得到了广泛的应用，为电力系统的安全和稳定发挥着重要的意义。

现阶段，提高电力系统的社会服务质量已经成为了社会的普遍诉求，所以强化变电检修的效果意义重大。

在变电检修中，SF6开关作为重要的一个环节，价值意义较为明显，所以深入的分析SF6开关在变电检修中的问题并进行解决方式的研究，无论是对电力行业还是社会都有着积极的作用。

一、SF6开关的优势特点SF6开关在目前的电力系统中有着较高的利用率，主要是因为此种类型的开关具有两方面的突出优势：第一是此种开关的负电性较强，SF6气体可以和自由电子产生结合，这样，负电性便会将自由电子转化为电离子。

在具体运行的过程中，负离子有效的降低了导电的功能，强化了灭弧的效果。

第二是SF6气体具有非常强的混合型，由此就形成了SF6开关结构简单、体积小、便于维修而且电流耐受能力强等多个优点。

下图为SF6开关的结构示意图。

二、SF6开关在变电检修中的问题（一）SF6开关气体泄漏SF6开关气体泄露是目前SF6开关变电维修中一个普遍性的现象。

浅析电力系统变电检修中SF6开关存在的问题与措施摘要：SF6开关与传统的油断路器相对照，其具有更好的技术应用效果以及复杂应用环境适应能力,但是由于各种因素的影响，其在变电检修过程中存在诸多问题。

基于此，本文阐述了SF6开关的主要特征与电力系统变电检修中SF6开关的注意事项，对电力系统变电检修中SF6开关常见的问题及其措施进行了探讨分析。

关键词：SF6开关；特征；变电检修；注意事项；问题；措施一、SF6开关的主要特征SF6开关又称为SF6断路器，SF6开关主要使用SF6气体，该气体本身优势众多，例如负电性明显，气体中所含有分子能够将电流中所蕴含的自由电子快速抓住，而后使用负电特性实现从自由离子到负离子的转变。

该开关在运行过程中，负离子会影响其导电功能，使得电弧间质能够在更短时间内获得恢复，从而增强其灭弧能力。

同时，SF6气体还具备超高的混合性，一旦自由电子遭遇气体中的分子，二者会呈现出100%的混合率，在极短时间内便可形成负离子。

由此可见，SF6气体自身就具备优良的灭弧性与绝缘性。

SF6开关主要具有以下特征：第一、端口技术点位具备较高水平的高电压参数强度耐受能力；第二、技术结构相对简单，内部包含的构件数量较少，有效减少了绝缘支柱技术工件的设置和应用数量；第三、检修维护技术周期的跨度范围较长，允许连续实施多次断路技术操作行为；第四、工件整体性体积规模较小，能够有效节省技术空间占据规模，在实施断路操作过程中实际承载的电流参数压力水平较大，能够在较短时间内实现预期的灭弧技术目标。

二、电力系统变电检修中SF6开关的注意事项电力系统变电检修过程中的SF6开关需要遵循各类基础性断路器电气工件检修工作技术指导原则，观察断路器的外部结构，以及内部主要构成零件是否出现结构性损坏，或者是进水受潮现象。

在具体开展SF6开关设备的运输和装卸操作实务过程中，要切忌实施设备主要阀门结构的随意性移动和调整操作，确保设备在空间移动过程中的技术性、稳定性，一定要轻拿轻放。
