辽宁省抚顺市第六中学2019年高二物理期末试题一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1.参考答案：D2. 关于理想变压器的工作原理，以下说法正确的是()A．通有正弦交变电流的原线圈产生的磁通量不变B．穿过原、副线圈的磁通量在任何时候都不相等C．穿过副线圈磁通量的变化使副线圈产生感应电动势D．原线圈中的电流通过铁芯流到了副线圈参考答案：C3. 如图所示，一质量为2kg的物体静止在水平面上．将F=10N的拉力作用在物体上，物体仍保持静止状态，那么在5s时间内，以下奋力的冲量是(g=10rn／s2)A．拉力F的冲量是25N?sB．摩擦力的冲量是25N?sC．重力的冲量是50N?sD．合力的冲量为50N?s参考答案：B4. 如图所示的电路中，a、b两端连接的交流电源既含高频交流，又含低频交流，L 是一个25mH的高频扼流圈，C是一个100pF的电容器，R是负载电阻，在该电路中，下列说法不正确的是A．L的作用是“通低频，阻高频”B．C的作用是“通交流，隔直流”C．C的作用是“通高频，阻低频”D．通过R的电流中，低频电流所占的百分比远远大于高频交流所占的百分比参考答案：B5. 将一根长为L，横截面积为S、电阻率为ρ的电阻丝，截为等长的两段，再把两段并联起来，作为一根电阻丝使用，它的电阻和电阻率分别是（）A．， B．，ρ C．， D．，ρ参考答案：B二、填空题：本题共8小题，每小题2分，共计16分6. 某交流发电机正常工作时，电动势E=Emsinωt，当磁感应强度增大到原来的2倍，转速变为原来的1/3，其它条件不变时，感应电动势的表达式为参考答案：提示：根据交变电流的瞬时值表达式推断。
7. 如图，条形磁铁在光滑水平面上以一定的初速度向左运动时，磁铁将受到线圈给它的____________（填吸引或排斥），磁铁的机械能_________（填变大、变小或不变），流过电阻R的电流方向____________（填向左或向右）参考答案：吸引，变小 , 向左8. （填空）三个质量相同，带相同正电荷的小球，从同一高度开始下落。
2020年辽宁省抚顺市中学高二物理期末试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. （多选）如图所示，两个带电粒子M和N，以相同的速度经小孔S垂直进入同一匀强磁场，运行的半圆轨迹如图两种虚线所示，下列表述正确的是A．M带负电，N带正电B．M的运行时间不可能等于N的运行时间C．M的带电量小于N的带电量D．M的质量大于N的质量参考答案：半个周期，且T=，可见M的周期要大于N的，所以B是正确的；由于是M粒子的质量与电量之比大于N，所以不能说M的带电量小于N的带电量，也不能说M的质量大于N的质量，可见，C、D都是不对的。
2. 下列关于动量的说法中正确的是（）A．质量大的物体动量一定大B．一个物体的速率改变，它的动量不一定改变C．只要系统内存在摩擦力，系统的动量就不可能守恒D．只要系统所受的合外力为零，系统的动量就守恒参考答案：D【考点】动量守恒定律；动量定理．【分析】明确动量的定义P=mv；并知道动量守恒的条件，在分析条件时要注意区分系统内力和外力；只要系统受到的合外力为零，则系统动量一定守恒．【解答】解：A、根据动量的定义p=mv，它由速度和质量共同决定，故A错误；B、一个物体速率改变则它的动量大小一定改变，故B错误；C、根据动量守恒的条件即系统所受外力的矢量和为零可知，只要系统所受的合外力为零，系统的动量就守恒；与系统内是否存在摩擦力无关，故C错误，D正确；故选：D．3. （单选）一辆汽车做匀速直线运动从甲地到乙地，在乙地停留了一段时间后，又从乙地匀速返回到甲地．下图所示中，描述汽车在整个运动过程中的位移图象正确的是（）参考答案：D4. 如图所示，一闭合直角三角形线框以速度v匀速穿过匀强磁场区域．从BC边进入磁场区开始计时，到A点离开磁场区止的过程中，线框内感应电流的情况(以逆时针方向为电流的正方向)是如图所示中的参考答案：A5. 两个相同的金属球A和B，A带正电，B带负电，且QA与QB的大小之比是4 : 1，若在A、B连线上的某点C放一个点电荷QC，A、B对QC作用的静电力刚好平衡，则A．C点一定在连线的B点的外侧B．C点一定在连线的A点的外侧C．C点一定在A、B之间θD．C点的场强一定为零参考答案：AD二、填空题：本题共8小题，每小题2分，共计16分6. （2分）在水平公路上行驶的汽车，转弯时所需的向心力是由车轮与路面间的静摩擦力提供的，因此车速不能过快，否则容易造成交通事故。

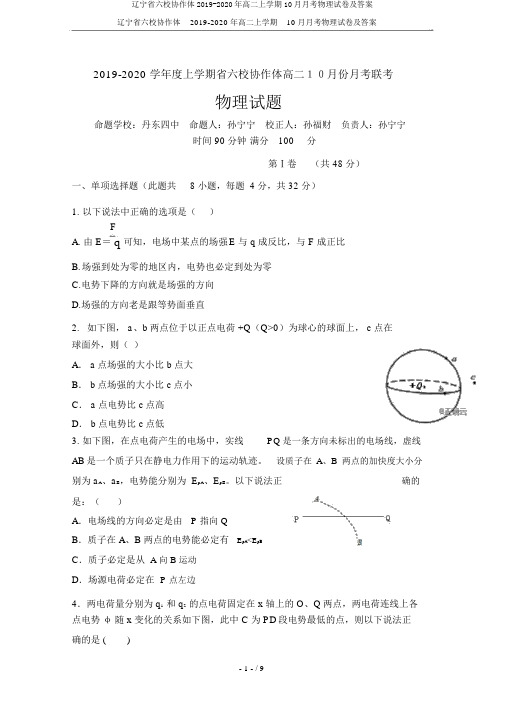

辽宁省六校协作体2019-2020 年高二上学期10 月月考物理试卷及答案2019-2020 学年度上学期省六校协作体高二１０月份月考联考物理试题命题学校：丹东四中命题人：孙宁宁校正人：孙福财负责人：孙宁宁时间 90 分钟满分100分第Ⅰ卷（共 48 分）一、单项选择题（此题共8 小题，每题 4 分，共 32 分）1. 以下说法中正确的选项是（）FA. 由 E＝q可知，电场中某点的场强E 与 q 成反比，与 F 成正比B.场强到处为零的地区内，电势也必定到处为零C.电势下降的方向就是场强的方向D.场强的方向老是跟等势面垂直2.如下图， a、b两点位于以正点电荷 +Q（Q>0）为球心的球面上， c点在球面外，则（）A． a点场强的大小比 b点大B． b点场强的大小比 c点小C． a点电势比 c点高D． b点电势比 c点低3. 如下图，在点电荷产生的电场中，实线PQ是一条方向未标出的电场线，虚线AB是一个质子只在静电力作用下的运动轨迹。
设质子在A、B两点的加快度大小分别为 a A、a B，电势能分别为 E pA、E pB。
以下说法正确的是：（）A．电场线的方向必定是由P 指向 QB．质子在 A、B 两点的电势能必定有E pA<E pBC．质子必定是从 A 向 B 运动D．场源电荷必定在P 点左边4．两电荷量分别为 q1和 q2的点电荷固定在 x 轴上的 O、Q两点，两电荷连线上各点电势φ随 x 变化的关系如下图，此中 C 为 PD段电势最低的点，则以下说法正确的是 ()A ． P 、 D 两点间的场强盛小沿 x 轴正方向先减小后增大 B. q 1 、q 2 为等量异种电荷C ． P 、 C 两点间场强方向沿 x 轴负方向D ．将一正点电荷从 P 点移到 D 点，电势能先增大后减小5. 如下图，敏捷电流计的内阻 Rg=500Ω , 满偏电流 Ig=1mA 。
当使用 a 、b 两个端点时是量程为 201mA 的电流表，当使用 a 、c 两个端点时是量程为 U 的电压表。

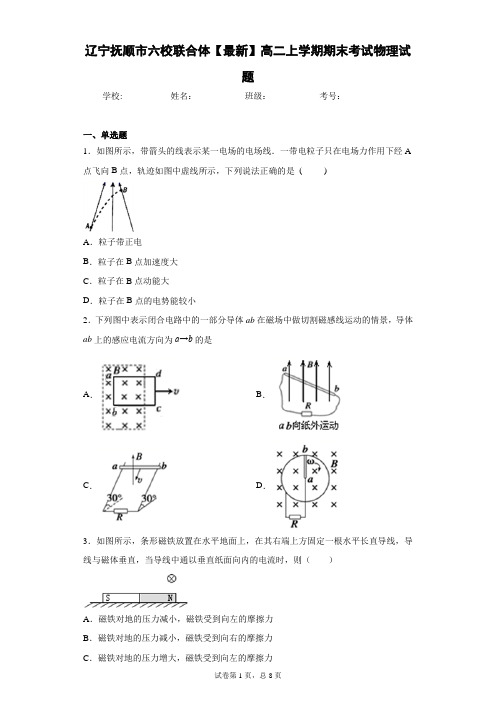

辽宁抚顺市六校联合体【最新】高二上学期期末考试物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，带箭头的线表示某一电场的电场线．一带电粒子只在电场力作用下经A 点飞向B点，轨迹如图中虚线所示，下列说法正确的是( )A．粒子带正电B．粒子在B点加速度大C．粒子在B点动能大D．粒子在B点的电势能较小2．下列图中表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，导体ab上的感应电流方向为a→b的是A．B．C．D．3．如图所示，条形磁铁放置在水平地面上，在其右端上方固定一根水平长直导线，导线与磁体垂直，当导线中通以垂直纸面向内的电流时，则（）A．磁铁对地的压力减小，磁铁受到向左的摩擦力B．磁铁对地的压力减小，磁铁受到向右的摩擦力C．磁铁对地的压力增大，磁铁受到向左的摩擦力D ．磁铁对地的压力增大，磁铁受到向右的摩擦力4．在如图所示的电路中，R 1、R 2、R 3均为可变电阻．当开关S 闭合后，两平行金属板M 、N 中有一带电油滴正好处于静止状态．为使带电油滴向上加速运动，可采取的措施是( )．A ．增大R 1的阻值B ．增大R 2的阻值C ．增大R 3的阻值D ．增大M 、N 间距5．如图所示，直线A 为电源a 的路端电压与电流的关系图像，直线B 为电源b 的路端电压与电流的关系图像，直线C 为电阻R 两端的电压与电流的关系图像．电源a 、b 的电动势分别为E a 、 E b ，内阻分别为r a 、r b ，将电阻R 分别接到a 、b 两电源上，则（ ）A ．R 接到a 电源上，电源的输出功率较小B ．R 接到b 电源上，电源的效率较低C ．E a > E b ，r a < r bD ．a a b bE r E r 6．如图所示，矩形线圈abcd 位于匀强磁场中，磁场方向垂直线圈所在平面，磁感应强度B 随时间t 变化的规律如图所示．以图中箭头所示方向为线圈中感应电流i 的正方向，以垂直于线圈所在平面向里为磁感应强度B 的正方向，则图中能正确表示线圈中感应电流i 随时间t 变化规律的是（ ）A．B．C．D．7．如图甲所示，n＝15匝的圆形线圈M，其电阻为1Ω，它的两端点a、b与阻值为2Ω的定值电阻R相连，穿过线圈的磁通量的变化规律如图乙所示．则（）A．线圈中感应电流是顺时针方向B．线圈中感应电动势力大小1.5VC．电路中电流是1.0 AD．电阻R的热功率是3.0W8．如图所示，某同学用玻璃皿在中心放一个圆柱形电极接电源的负极，沿边缘放一个圆环形电极接电源的正极做“旋转的液体的实验”，若蹄形磁铁两极间正对部分的磁场视为匀强磁场，磁感应强度为B=0.1T，玻璃皿的横截面的半径为a=0.05m，电源的电动势为E=3V，内阻r=0.1Ω，限流电阻R0=4.9Ω，玻璃皿中两电极间液体的等效电阻为R=0.9Ω，闭合开关后当液体旋转时电压表的示数为1.5V，则（）A．由上往下看，液体做顺时针旋转B．液体所受的安培力大小为1.5NC．闭合开关后，液体热功率为0.81WD．闭合开关10s，液体具有的动能是3.69J9．如图所示，均匀金属圆环的总电阻为4R，磁感应强度为B的匀强磁场垂直穿过圆环．金属杆OM的长为l，阻值为R，M端与环接触良好，绕过圆心O的转轴以恒定的角速度ω顺时针转动．阻值为R的电阻一端用导线和环上的A点连接，另一端和金属杆的转轴O处的端点相连接。

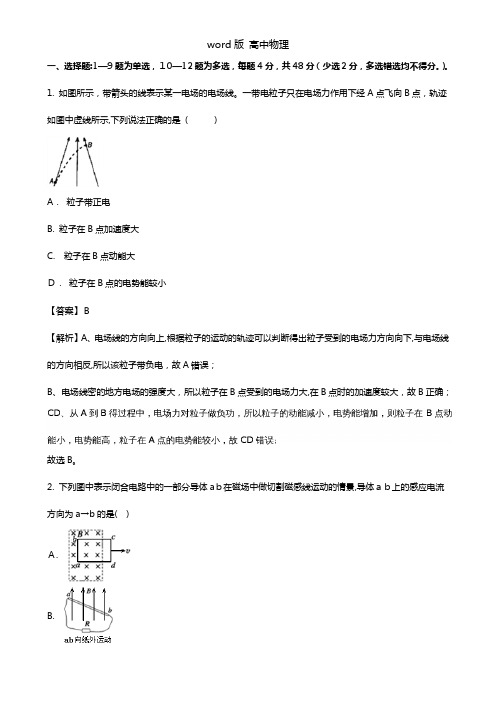

一、选择题:1—9题为单选，１0—12题为多选，每题4分，共48分（少选２分，多选错选均不得分。
）。
1. 如图所示，带箭头的线表示某一电场的电场线。
一带电粒子只在电场力作用下经A点飞向B点，轨迹如图中虚线所示,下列说法正确的是( )A．粒子带正电B. 粒子在B点加速度大C. 粒子在B点动能大Ｄ．粒子在B点的电势能较小【答案】Ｂ【解析】A、电场线的方向向上,根据粒子的运动的轨迹可以判断得出粒子受到的电场力方向向下,与电场线的方向相反,所以该粒子带负电，故A错误；B、电场线密的地方电场的强度大，所以粒子在B点受到的电场力大,在B点时的加速度较大，故B正确；故选B。
2. 下列图中表示闭合电路中的一部分导体aｂ在磁场中做切割磁感线运动的情景,导体ａｂ上的感应电流方向为a→b的是( )Ａ.B.Ｃ.D.【答案】A【解析】A图中aｂ棒顺时针转动,运用右手定则：磁感线穿过手心，拇指指向顺时针方向,则导体ab上的感应电流方向为a→b.故A正确.B图中aｂ向纸外运动,运用右手定则时，磁感线穿过手心,拇指指向纸外，则知导体aｂ上的感应电流方向为b→a,故B错误．Ｃ图中穿过回路的磁通量减小，由楞次定律知,回路中感应电流方向由b→a→c，则导体ab上的感应电流方向为b→ａ．故C错误．D图中ａｂ棒沿导轨向下运动，由右手定则判断知导体ａb上的感应电流方向为b→a，故D错误．故选A．点睛：本题的关键要掌握右手定则和楞次定律,要知道它们在判断切割产生的感应电流方向上结果是相同的,不过研究的对象不同．3．如图所示,条形磁铁放置在水平地面上，在其右端上方固定一根水平长直导线,导线与磁体垂直,当导线中通以垂直纸面向内的电流时，则( )A. 磁铁对地的压力减小,磁铁受到向左的摩擦力B. 磁铁对地的压力减小,磁铁受到向右的摩擦力C．磁铁对地的压力增大，磁铁受到向左的摩擦力D. 磁铁对地的压力增大,磁铁受到向右的摩擦力【答案】D【解析】试题分析:以导线为研究对象，由左手定则判断得知导线所受安培力方向斜向右上方，根据牛顿第三定律得知,导线对磁铁的安培力方向斜向左下方,磁铁有向左运动的趋势,受到向右的摩擦力，同时磁铁对地的压力增大.故选Ｄ考点：磁场对电流的作用点评：本题直接分析磁铁受力很困难，但可以根据磁场分布分析导线受力,应用牛顿第三定律就可以解决问题。
辽宁省抚顺市六校协作体2019-2020学年高二上学期期末物理试题一、选择题（本题共12小题，在1~8小题中，每题给出的四个选项中，只有一个选项正确，9~12题中有多个选项正确）1.下列情况不能产生感应电流的是（）A.如图甲所示，导体棒OC以O点为轴在导轨ab上以角速度ω转动时B.如图乙所示，导体框在匀强磁场中向右加速运动时C.如图丙所示，小螺线管A插入大螺线管B中不动，当开关闭合或断开时D.如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通，当改变滑动变阻器阻值时答案：B解：当闭合回路中磁通量发生变化时，回路中就会产生感应电流。
A．如图甲所示，导体棒OC以O点为轴在导轨ab上以角速度ω转动时，切割磁感线，产生感应电流，故A正确，不符合题意；B．如图乙所示，导体框在匀强磁场中向右加速运动时，闭合回路磁通量不变，不会产生感应电流，故B错误，符合题意；C．如图丙所示，小螺线管A插入大螺线管B中不动，当开关闭合或断开时，原电流变化，原磁场变化导致穿过B的磁通量变化，产生感应电流，故C正确，不符合题意；D．如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通，当改变滑动变阻器阻值时，原电流变化，原磁场变化导致穿过B的磁通量变化，产生感应电流，故D正确，不符合题意。
故选B。
2.金属铂的电阻值对温度的高低非常“敏感”，如图的四个图象中可能表示金属铂电阻的U ﹣I图象是（）A. B.C. D.答案：B解：金属铂导体的电阻对温度的变化很敏感，电阻随温度的升高而增大，在一定温度下其U-I 图线是非线性的，且图线的斜率越来越大，B正确、ACD错误．故选B．3.如图所示，有一根直导线上通以恒定电流I，方向垂直指向纸内，且和匀强磁场B垂直，则在图中圆周上，磁感应强度数值最大的点是（）A.a点B.b点C.c点D.d点答案：A解：由电流的安培定则可知电流产生的磁场在a点的方向水平向右，c点水平向左，b点竖直向下d点竖直向上，且四点磁感应强度大小相等，根据矢量合成法则可知磁感应强度最大值为a点A.a点与分析相符，A正确B.b点与分析不符，B错误C.c点与分析不符，C错误D.d点与分析不符，D错误4.如图所示的电路中，输入电压U恒为12V，灯泡L上标有“6V，12W”字样，电动机线圈的电阻R M＝0.50Ω。
2019－2020学年度上学期“抚顺六校协作体”期末考试试题高二物理考试时间：90分钟试卷满分：100分一、选择题(本题共12小题，每小题4分，共48分。
在1～8小题中，每题给出的四个选项中，只有一个选项正确，9～12题中有多个选项正确。
全部选对的得4分，选不全的得2分，有选错或不答的得0分)1.下列情况不能产生感应电流的是A.如图甲所示，导体棒OC以O点为轴在导轨ab上以角速度ω转动时B.如图乙所示，导体框在匀强磁场中向右加速运动时C.如图丙所示，小螺线管A插入大螺线管B中不动，当开关闭合或断开时D.如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通，当改变滑动变阻器阻值时2.金属铂的电阻值对温度高低变化非常敏感，图中可能表示金属铂电阻的U－I图线是3.如图所示，有一根直导线上通以恒定电流I，方向垂直指向纸内，且和匀强磁场B垂直，则在图中圆周上，磁感应强度数值最大的点是A.a点B.b点C.c点D.d点4.如图所示的电路中，输入电压U恒为12V，灯泡L上标有“6V，12W”字样，电动机线圈的电阻R M＝0.50Ω。
若灯泡恰能正常发光，以下说法中正确的是A.通过电动机的电流为12AB.电动机的输入功率为24WC.电动机的输出功率为12WD.电动机的热功率为2.0W5.如图1所示，100匝的线圈(图中只画了2匝)两端A、B与一个理想电压表相连。
线圈内有指向纸外方向的磁场，线圈中的磁通量在按图2所示规律变化。
下列说法正确的是A.电压表的示数为150V，A端接电压表正接线柱B.电压表的示数为50V，A端接电压表正接线柱C.电压表的示数为150V，B端接电压表正接线柱D.电压表的示数为50V，B端接电压表正接线柱6.abcd是一个用粗细均匀的电阻丝围成的正方形单匝线框，边长为L，每边电阻为R，匀强磁场与线框面垂直，如图所示，磁感应强度大小为B，线框在外力作用下以速度v向右匀速进入磁场，在进入过程中，下列说法正确的是A.d端电势低于c端电势B.dc两端电压的大小为BLvC.ad边不受磁场力D.线框中受到的磁场力向左，且大小为22 4B L vR7.如图所示，电源电动势为E，内阻为r，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时，下列说法正确的是A.电压表的示数减小B.灯泡L变暗C.R1电流变化量比R3电流变化量小D.R1电压变化量比R2电压变化量大8.如图所示，在正方形虚线框abcd内有垂直纸面向里的匀强磁场，甲、乙两带电粒子以相同速度先后从ab边的中点O垂直ab边射入磁场，已知甲粒子刚好从b点离开磁场，乙粒子垂直于ad边从其中点O'离开磁场，不计两粒子的重力，则下列说法中正确的是A.甲粒子带正电，乙粒子带负电B.甲、乙两粒子比荷之比为2：1C.甲、乙两粒子转动周期之比为2：1D.甲、乙两粒子在磁场中运动时间之比为1：29.关于下列器材的原理和用途，下列叙述正确的是A.变压器既可以改变交流电压也可以改变恒定电流的电压B.经过回旋加速器加速的带电粒子最大速度与加速电压大小无关C.真空冶炼炉的工作原理是通过线圈发热使炉内金属熔化D.磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用10.如图所示，平行板电容器经开关S与电池连接，a处固定一带电荷量非常小的点电荷，S是闭合的，φa表示a点的电势，F表示点电荷所受的电场力，E p表示点电荷在a点的电势能。
2022年辽宁省抚顺市第十九高级中学高二物理上学期期末试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 如图所示，平行板电容器的电容为C，带电荷量为Q，板间距离为d，今在两板的中点处放一点电荷q，则它所受静电力的大小为（）A．k B．k C．D．参考答案：C【考点】电场强度；电容．【分析】根据电容的定义式求出两极板间的电势差，结合匀强电场的场强公式求出电场强度的大小，从而得出电荷q所受的电场力．【解答】解：A、B、由于平行板电容器不是点电荷，不能用E=求解板间场强，故A、B错误；C、D、两极板间的电势差为：U=，则两极板间的电场强度为：E=，电荷q所受的电场力为：F=qE=．故C正确，D错误．故选：C．2. 如图所示，为等量正电荷产生的电场，M、N为对称线上两点。
下列说法正确的是A．M点场强方向方向向上B．M点场强一定大于N点场强C．将正电荷从M点移动到N点，电场力做正功D．将电子从M点移动到N点，电场力做正功参考答案：AC3. 理想的LC振荡回路中电流i随时间t变化关系如图所示，则下列说法正确的是A．t l时刻，电容器的带电量最大B．t2时刻，电路中的磁场能量最小C．从t2时刻到t3时刻；电路中的电场能不断增大D．从t3列刻到t4时刻，电容器的带电量不断增大参考答案：BD4. (单选)如图所示，一正电荷在垂直匀强磁场中运动时，可用左手定则判断出所受洛伦兹力的方向水平向左，则此时电荷的运动方向为（）A、向上B、向下C、向左D、向右参考答案：A5. （多选题）一个T型电路如图所示，电路中的电阻另有一测试电源，电动势为100V，内阻忽略不计。
则A．当cd端短路时，ab之间的等效电阻是40B．当ab端短路时，cd之间的等效电阻是40C．当ab两端接通测试电源时，cd两端的电压为80VD．当cd两端接通测试电源时，ab两端的电压为80V参考答案：AC二、填空题：本题共8小题，每小题2分，共计16分6. 郑和先后7次下西洋，他率领当时世界上最强大的船队，先后到达亚洲、非洲30多个国家。
辽宁省抚顺市六校协作体19-20学年高二上学期期末物理复习题一、单选题（本大题共7小题，共28.0分）1.如图所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，线圈c中将没有感应电流产生()A. 向右做匀速运动B. 向左做匀加速直线运动C. 向右做减速运动D. 向右做变加速运动2.金属铂的电阻对温度的高低非常敏感，在图所示的U−I图象中，可能表示出金属铂电阻的U−I图线的是()A. B. C. D.3.如图所示，一根通电导线垂直放在磁感应强度为1T的匀强磁场中，以导线为中心，半径为R的圆周上有a、b、c、d四个点，已知c点的实际磁感应强度为0，则下列说法中正确的是A. 直导线中电流方向垂直纸面向里B. d点的磁感应强度为0C. a点的磁感应强度为2T，方向向右D. b点的磁感应强度为√2T，方向斜向下，与B成1350角4.如图所示的电路中，输入电压U恒为12V，灯泡L上标有“6V，12W”字样，电动机线圈的电阻RM=0.50Ω.若灯泡恰能正常发光，以下说法中正确的是()A. 电动机的输入功率为24 WB. 电动机的输出功率为12 WC. 电动机的热功率为2.0WD. 整个电路消耗的电功率为22 W5.两块水平放置的金属板间的距离为d，用导线与一个多匝线圈相连，线圈电阻为r，线圈中有竖直方向均匀变化的磁场，其磁通量的变化率为k，电阻R与金属板连接，如图所示．两板间有一个质量为m，电荷量为+q的油滴恰好处于静止状态，重力加速度为g，则线圈中的磁感应强度B的变化情况和线圈的匝数n分别为()A. 磁感应强度B竖直向上且正在增强，n=dmgkqB. 磁感应强度B竖直向下且正在增强，n=dmgkqC. 磁感应强度B竖直向上且正在减弱，n=dmg(R+r)kRqD. 磁感应强度B竖直向下且正在减弱，n=dmg(R+r)kRq6.如图所示，纸面内有一矩形导体线框abcd，置于垂直纸面向里、边界为MN的匀强磁场外，线框的ab边平行磁场边界MN，ab=dc=L1，ad=bc=L2，线框以垂直于MN的速度v匀速进入磁场，线框进入磁场过程中，产生的焦耳热为Q1，通过线框导线横截面的电荷量为q1，若线框以速度2v匀速进入磁场，线框进入磁场过程中，产生的焦耳热为Q2，通过线框导体横截面的电荷量为q2，则下列选项正确的是()A. Q2=2Q1q2=2q1B. Q2=2Q1q2=q1C. Q2=Q1q2=q1D. Q2=4Q1q2=2q17.如图所示，a和b带的电荷量相同，以相同动能从A点射入磁场，在匀强磁场中做圆周运动的半径r a=2r b，则可知(重力不计)()A. 两粒子都带正电，质量比m am b=4B. 两粒子都带负电，质量比m am b=4C. 两粒子都带正电，质量比m am b =14D. 两粒子都带负电，质量比m am b =14二、多选题（本大题共5小题，共20.0分）8.如图所示，电源电动势为E、内阻为r，电阻R1、R2、R3为定值电阻，R4为光敏电阻(有光照射时电阻变小)，C为定值电容．当S闭合且电路稳定后，让光照射R4，则下列说法正确的是()A. 电流表示数减小B. 电容器电荷量增大C. 电压表示数增大D. R1上消耗的功率减小9.关于下列器材的原理和用途，正确的是()A. 变压器可以改变交变电压但不能改变频率B. 扼流圈对交流的阻碍作用是因为线圈存在电阻C. 真空冶炼炉的工作原理是炉体产生涡流使炉内金属熔化D. 磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用10.如图所示，两极板间距为d的平行板电容器与一电源连接，开关S闭合，两极板间有质量为m，电荷量为q的微粒静止不动，下列叙述中正确的是()A. 微粒带正电B. 电源电动势的大小等于mgdqC. 断开开关S，微粒将向下做加速运动D. 保持开关S闭合，把电容器两极板间的距离增大，微粒将向下做加速运动11.如图所示是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平板S上有可让粒子通过的狭缝P 和记录粒子位置的胶片A1A2.平板S下方有强度为B0的匀强磁场．下列表述正确的是()A. 质谱仪是分析同位素的重要工具B. 速度选择器中的磁场方向垂直纸面向内C. 能通过狭缝P的带电粒子的速率等于EBD. 粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小12.如图所示，在一磁感应强度B=0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为L=0.1m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N，Q之间连接一阻值R=0.3Ω的电阻，与导轨垂直放置着金属棒ab，其电阻r=0.2Ω，当金属棒在水平拉力作用于以v=4.0m/s向左做匀速运动时()A. N、Q间电压为0.2VB. a端电势比b端电势高C. 回路中感应电流大小为1AD. ab棒所受安培力大小为0.02N三、实验题（本大题共2小题，共18.0分）13.为了测量由两节干电池组成的电池组的电动势和内电阻，某同学设计了如图甲所示的实验电路，其中R为电阻箱，R0=5Ω为保护电阻。
(1)断开开关S，调整电阻箱的阻值，再闭合开关S，读取并记录电压表的示数及电阻箱接入电路中的阻值。
多次重复上述操作，可得到多组电压值U及电阻值R，画出1U −1R的关系图线该图线为一直线，如图乙所示，由图线可求得电池组的电动势E=______V，内阻r=______Ω；(保留两位有效数字)(2)引起该实验系统误差的主要原因是____________________ 。
14.某实验小组为了精确测量电阻R x(约300Ω)的阻值，实验室提供了如下器材：电源E：电动势3.0V，内阻不计；电流表A1：量程0−10mA，内阻r1约50Ω；电流表A2：量程0−500μA，内阻r2为1000Ω；滑动变阻器R1：最大阻值20Ω，额定电流2A；定值电阻R2=50000Ω；定值电阻R3=5000Ω；电键S及导线若干．(1)实验中将电流表______(选填“A1”或“A2”)串联定值电阻______(选填“R2”或“R3”)改装成一个量程为3.0V的电压表．(2)如图所示为测量电阻R x的甲、乙两种电路设计方案，其中用到了改装后的电压表和另一个电流表，则应选电路图______(选填“甲”或“乙”)．(3)若所选测量电路中电流表的读数I=6.3mA，改装后的电压表读数U=1.80V.根据电流表和电压表的读数，并考虑电压表内阻，求出待测电阻R x=______Ω.四、计算题（本大题共3小题，共34.0分）15.如图所示，在倾角为θ的光滑斜面上垂直纸面放置一根长为L，质量为m的直导体棒，一匀强磁场垂直于斜面向下，当导体棒内通有垂直纸面向里的电流I时，导体棒恰好静止在斜面上(重力加速度为g).求：(1)导体棒所受安培力的方向；(2)匀强磁场的磁感应强度的大小；(3)若磁场方向可以变化，要保持导体棒静止在斜面上，试再举出两个可能的磁场方向，并分析说明磁感应强度B的大小。
16.一矩形线圈有100匝，面积为50cm2，线圈内阻r=2Ω，在匀强磁场中绕垂直于磁场方向的轴匀速转动，从线圈平面与磁场平行时开始计时，已知磁感应强度B=0.5T，线圈的转速n= 1200r/min，外接一纯电阻用电器，电阻为R=18Ω，试写出R两端电压的瞬时值表达式．17.如图所示，在xOy平面的第二象限内有沿y轴负方向的匀强电场，电场强度的大小E=102V/m，第一象限某区域内存在着一个边界为等边三角形的匀强磁场，磁场方向垂直xOy平面向外。
一=107C/kg的带正电粒子从x轴上的P点射入电场，速度大小v0=2×104m/s，与x轴比荷qm的夹角θ=60∘.该粒子经电场偏转后，由y轴上的Q点以垂直于y轴的方向进入磁场区域，经磁场偏转射出，后来恰好通过坐标原点O，且与x轴负方向的夹角α=60∘，不计粒子重力。
求：(1)OP的长度和OQ的长度；(2)磁场的磁感应强度大小；(3)等边三角形磁场区域的最小面积。
-------- 答案与解析 --------1.答案：A解析：导体棒ab向右做匀速运动时，ab中产生的感应电流不变，螺线管产生的磁场是稳定的，穿过c的磁通量不变，c中没有感应电流．故A正确导体棒ab向左做匀加速运动时，根据右手定则判断得到，感应电流增大，螺线管产生的磁场增强，穿过c的磁通量增大，根据楞次定律得知，c中产生感应电流．故B错误．导体棒ab向右做减速运动时，根据右手定则判断得到，感应电流减小，螺线管产生的磁场减弱，穿过c的磁通量减小，根据楞次定律得知，c中产生感应电流．故C错误．导体棒ab向右做变加速运动时，根据右手定则判断得到，感应电流增大，螺线管产生的磁场增强，穿过c的磁通量增大，根据楞次定律得知，c中产生感应电流．故D错误．故选A2.答案：C解析：金属铂的电阻随温度的升高而增大．电阻的U−I图线上的点与坐标原点连线的斜率等于电阻，根据数学知识进行选择。
本题考查对金属电阻特性的掌握程度，抓住图线的数学意义来理解其物理意义。
根据电阻的定义式R=U可知，U−I图线上的点与坐标原点连线的斜率等于电阻，金属铂的电阻随I温度的升高而增大，则图线上的点与坐标原点连线的斜率逐渐增大，图线是曲线，根据数学知识可知，故ABD错误，C正确。
故选C。
3.答案：C解析：由题，c点的磁感应强度为0，说明通电导线在O点产生的磁感应强度与匀强磁场的磁感应强度大小相等、方向相反，由安培定则判断出通电导线中电流方向。
通电导线在abcd四点处产生的磁感应强度大小相等，根据平行四边形定则进行合成分析b、c、d三点的磁感应强度大小和方向。
本题考查安培定则和平行四边形定则，注意在空间任意一点的磁感应强度都通电导线产生的磁场和匀强磁场的叠加。
A.由题意可知，c点的磁感应强度为0，说明通电导线在c点产生的磁感应强度与匀强磁场的磁感应强度大小相等、方向相反，即得到通电导线在c点产生的磁感应强度方向水平向左，根据安培定则判断可知，直导线中的电流方向垂直纸面向外，故A错误；B.根据矢量合成规律可知，通电导线在d处的磁感应强度方向竖直向上，则d点感应强度为√2T，方向与B的方向成45°斜向上，故B错误；C.通电导线在a处的磁感应强度方向水平向右，则a点磁感应强度为2T，方向与B的方向相同，故C正确；D.由上可知，通电导线在b点产生的磁感应强度大小为1T，由安培定则可知，通电导线在b处的磁感应强度方向竖直向下，根据平行四边形与匀强磁场进行合成得知，b点感应强度为√2T，方向与B 的方向成45°斜向下，故D错误。
故选C。
4.答案：C解析：解：A、电动机两端的电压U1=U−U L=12−6V=6V，整个电路中的电流I=P L U，所以电L动机的输入功率P=U1I=6×2W=12W.故A错误。
