河北省唐山市路南区2018届九年级上学期期末考试物理试卷(WORD版)

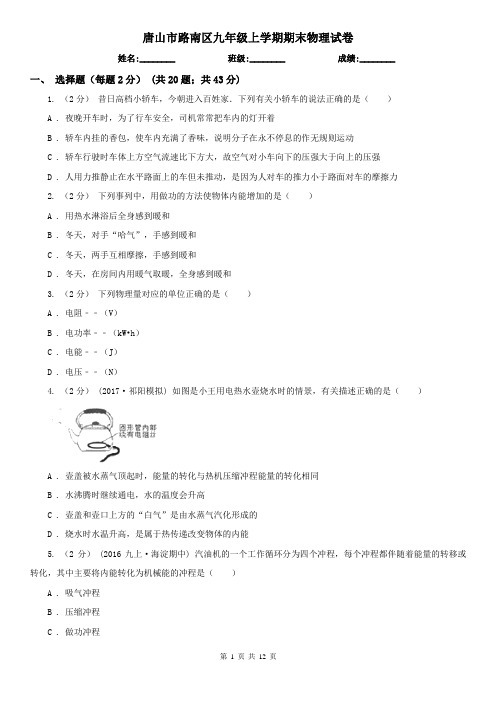

唐山市路南区九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题（每题2分） (共20题；共43分)1. （2分）昔日高档小轿车，今朝进入百姓家．下列有关小轿车的说法正确的是（）A . 夜晚开车时，为了行车安全，司机常常把车内的灯开着B . 轿车内挂的香包，使车内充满了香味，说明分子在永不停息的作无规则运动C . 轿车行驶时车体上方空气流速比下方大，故空气对小车向下的压强大于向上的压强D . 人用力推静止在水平路面上的车但未推动，是因为人对车的推力小于路面对车的摩擦力2. （2分）下列事列中，用做功的方法使物体内能增加的是（）A . 用热水淋浴后全身感到暖和B . 冬天，对手“哈气”，手感到暖和C . 冬天，两手互相摩擦，手感到暖和D . 冬天，在房间内用暖气取暖，全身感到暖和3. （2分）下列物理量对应的单位正确的是（）A . 电阻﹣﹣（V）B . 电功率﹣﹣（kW•h）C . 电能﹣﹣（J）D . 电压﹣﹣（N）4. （2分）(2017·祁阳模拟) 如图是小王用电热水壶烧水时的情景，有关描述正确的是（）A . 壶盖被水蒸气顶起时，能量的转化与热机压缩冲程能量的转化相同B . 水沸腾时继续通电，水的温度会升高C . 壶盖和壶口上方的“白气”是由水蒸气汽化形成的D . 烧水时水温升高，是属于热传递改变物体的内能5. （2分） (2016九上·海淀期中) 汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将内能转化为机械能的冲程是（）A . 吸气冲程B . 压缩冲程C . 做功冲程D . 排气冲程6. （2分）如图所示，在空可乐瓶内滴一滴酒精，用装有气门芯的橡皮塞塞紧瓶口，再用打气筒通过气门芯向瓶内打气。

当瓶内气压达到足够大时，塞子将从瓶口冲出，且原来透明的瓶内充满了白雾，这一实验现象表明（）A . 气体对外界做功，瓶内温度升高，内能减少B . 外界对气体做功，瓶内温度升高，内能增加C . 气体对外界做功，瓶内温度降低，内能减少D . 外界对气体做功，瓶内温度降低，内能增加7. （2分）下列说法中正确的是（）A . 用手捏海绵，海绵的体积变小了，说明分子间有间隙B . 半导体、超导体的导电性能介于导体和绝缘体之间C . 摩擦起电使物体产生了电子，由于电子的转移使物体带上了正负两种电荷D . 物理学家汤姆生发现了电子，从而说明原子是可分的8. （2分） (2016九·长春月考) 下列各种说法中，正确的是（）A . 电荷的定向移动方向为电流方向B . 只有正电荷定向移动才能形成电流C . 电路中有电源就一定有电流D . 金属导体中自由电子定向移动的方向与电流方向相反9. （2分）(2017·绥化) 下列关于电学元件使用的说法中，正确的是（）A . 电流表可以直接连接到电源两级B . 电压表应与被测用电器并联C . 滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流D . 电能表应并联接在家庭电路的干路上10. （2分） (2015九上·桃源期末) 在超导体研究领域．我国取得了令人瞩目的成就，关于超导状态下的超导体，下列说法中错误的是（）A . 超导体的电阻为零B . 使用超导体制成的导线将降低远距离输电线中的电能损耗C . 超导体适合制作滑动变阻器中的电阻丝D . 超导体适合制作电动机的线圈11. （2分） (2017九上·深圳期中) 在电路中有两盏正常发光的电灯和一个开关，当断开开关时，下列判断正确的是（）A . 若两灯都不亮，说明两灯是串联的B . 若两灯都不亮，说明两灯是并联的C . 若只有一盏灯亮，说明两灯是串联的D . 若只有一盏灯亮，说明两灯是并联的12. （2分） (2015九上·昌平期中) 小明将两个小灯泡L1（6V 3W）、L2（6V 1.8W）串联接入电路，测得通过L2的电流是0.3A，则通过L1的电流是（）A . 0.2AB . 0.3AC . 0.5AD . 0.8A13. （2分）一台柴油机，有mkg柴油完全燃烧时，放出8.0×108J的热量，要损失3.2×108J的热量，则该柴油机的效率是（）A . 30%B . 40%C . 50%D . 60%14. （2分）下列说法中正确的是（）A . 热传递是内能由高温物体向低温物体传递B . 光波、电磁波、声波都可以在真空中传播C . 中央电视台与泰州电视台发射的电磁波在空气中的传播速度不同D . 核反应堆中的核能是可再生能源15. （2分）(2017·广东) 如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A . L2两端的电压为1.5VB . L1两端的电压为1.5VC . L1与L2的灯丝电阻之比为2：1D . 通过L1与L2的电流之比为1：216. （2分）关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是（）A . 两个实验的电路在课本中是相同的B . 两个实验所采用的研究方法是相同的C . 两个实验多次测量的目的是相同的D . 两个实验中使用滑动变阻器的目的都是为了控制电阻两端电压不变17. （2分） (2017九上·庆云期中) 图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器.闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（）A .B .C .D .18. （3分）(2017·怀柔模拟) 关于温度、比热容、热量、内能，以下说法正确的是（）A . 0℃的冰没有内能，分子不运动B . 物体的温度越低，所含的热量越少C . 一个物体温度升高，它的内能增大D . 用水作为汽车发动机散热器的冷却剂，其原因之一是水的比热容较大19. （3分） (2017九上·禹州期中) 下列关于热机的说法中正确的是（）A . 热机是把内能转化为机械能的机器B . 两台热机相比较，效率比较高的机器对燃料的利用率比较高C . 两台热机相比较，功率比较大的机器，热机效率会比较高D . 柴油机在吸气冲程中，进气门打开，排气门关闭，将柴油和空气混和物吸入汽缸20. （3分）(2017·辽阳) 如图甲所示电路，电源电压恒定，灯泡标有“8V”的字样，闭合开关S，滑动变阻器的滑片在A点时，电压表V1的示数为12V，图乙是滑动变阻器的滑片从A点移到最右端的过程中，电压表V2的示数与滑动变阻器连入电路阻值之间变化关系的图象，在这一过程中，下面分析正确的是（）A . 灯泡的额定功率为8WB . 灯泡的电阻为8ΩC . 电路消耗的最大功率为12WD . 2min电路至少做功1200J二、填空题 (共6题；共22分)21. （6分）物理与生活总是密切相关，很多有趣的物理实验也可以借助身边的用品进行探究。

初三上学期期末物理试卷一、选择题1．首先发现电流磁效应的科学家是A．麦克斯韦B．赫兹C．奥斯特D．法拉第【答案】C【详解】奥斯特首先了通电导体周围存在磁场，是第一个发现电现象和磁现象之间有联系的人．故选C．2．在国际单位制中，电功的单位是A．伏特（V）B．欧姆（Ω）C．焦耳（J）D．瓦特（W）【答案】C【详解】不同的物理量有不同的单位，可以根据单位来确定物理量，伏特（V）简称伏，是电压的单位；欧姆（Ω）简称欧，是电阻的单位；焦耳（J）简称焦，是能量的单位，包括热量、内能、功、电功等；瓦特（W）简称瓦，是电功率的单位．3．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如右图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．20Ω 0.8W【答案】D【详解】小灯泡的电流随两端电压变化的关系如题图所示，不成正比，这样的三只灯泡串联起来，接在12V的电源两端，则每只灯泡两端的电压为U=4V，由图知，通过的电流为I=0.2A，灯泡的电阻为R=U/I=4V/0.2A=20Ω，实际功率P=UI=4V×0.2A=0.8W．故本题正确选项是D．4．下列家用电器中，利用电流热效应工作的是( )A．电风扇B．电动机C．电饭锅D．电视机【答案】C【详解】AB．电风扇、电动机主要是把电能转化为机械能，不是利用电流的热效应，不符合题意；C．电饭锅是把电能转化为内能，是利用电流的热效应，符合题意；D．电视机主要是把电能转化为声能和光能，不是利用电流的热效应，不符合题意．5．如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮．出现这一现象的原因可能是（）A．灯泡L2灯丝断了B．滑动变阻器短路了C．灯泡L2短路了D．滑动变阻器接触不良【答案】C【详解】分析实物图，看出灯泡L1和L2是串联连接，闭合开关，观察发现灯泡L1亮，说明电路不是断路，AD错误；L2不亮有可能是L2这里发生了短路故障，正确选C．6．质量相等、初温相同的甲、乙两种不同液体，分别用两个完全相同的加热器加热，加热过程中，温度随时间变化的图像如图所示。

九年级第一学期期末考试物理试卷一、选择题(本大题共33分,1-12小题单选,每小题2分;13-15小题多选,全选对的得3分,选对但不全的得2分,有错选或不选的不得分)1.下列电器中,不是利用电磁铁工作的是A.电磁继电器B.电烙铁C.电铃D.电磁起重机2.下面是小明同学对一些常用的家用电器电功率的估计值,其中最符合实际的是A.液晶电视约为100WB.洗衣机约50WC.电冰箱约1.3kWD.电热水壶约12kW3.如图所示是四冲程汽油机的其中一个冲程的剖面图,下列说法正确的是A.该冲程是压缩冲程B.该冲程中活塞向上运动C.该冲程是内能转化为机械能的过程D.该冲程是机械能转化为内能的过程4.对下列所示现象的解释不正确的是A.图甲:两个铅柱没有被重物分开是因为分子间存在引力B.图乙:冬天搓手取暖是通过做功的方式改变内能C.图丙:地磁场的北极在地理的北极附近D.图丁:电源触接后小磁针发生偏转说明通电导线周围有磁场5.如图是条形磁体的磁场分布图。

下列说法正确的是A.磁感线是为了研究方便引入的假想曲线B.a处磁场强弱与b处的磁场强弱相同C.该条形磁体的左端为N极,右端为S极D.置于a点的小磁针静止时南极指向左侧6.下列说法中正确的是A.物理学中把正电荷定向移动的方向规定为电流方向B.电压的作用是使电路中形成电流,所以电流大小只由电压决定C.电功率的大小反映了用电器消耗电能的多少D.电路中发光越亮的灯泡,它的额定功率就越大7.用两个铁芯完全相同的电磁铁“探究影响电磁铁磁性电磁铁磁性强弱的因素是 A.电流大小B.电流方向C.电磁铁极性D.线圈匝数8.一个阻值为4的小灯泡和一个阻值为2的定值电阻串联在6V的电源上,则通电1min后,电流通过小灯泡做的功为A.240JB.360JC. 480.D. 720J9.如图所示是一款带有开关和指示灯的移动接线板,下列说法正确的是A.接线板的插头是两脚插头B.两孔插座和三孔插座是串联的C.接线板上的开关和指示灯是并联的D.使用多个大功率用电器时,不能同时接在同一个接线板上10.如图是探究“电流通过导体产生的热量与什么因素有关”的实验,将两根阻值不等的电阻丝R1、R2串联后分别放在两个透明容器中,并封闭等量的空气,通电前A、B两个U形管内的液面相平,接通电源1min后,通过R1、R2的电流分别为I 1、I2,则A. I1>I2,A管中的液面较高B. I1= I2,A管中的液面较低C. I1= I2,A管中的液面较高D. I1< I2,A管中的液面较低11.如图所示,当开关S闭合后,下列说法正确的是A.灯L1与L2是串联,且灯L1被短路B.电压表不可能测出灯L1两端的电压C.电流表A1测的是灯L1的电流D.电流表A2测的是灯La的电流12.将标有“2.5V0.3A”字样的灯泡甲和标有“3.8V0.3A”字样的灯泡乙,分别串联和并联后,接在电压为 2.5V的电源两端,不考虑温度对灯丝电阻的影响下列说法中正确的是A.串联时,两灯都能正常发光B.串联时,甲灯比乙灯更亮C.并联时,通过两灯的电流相等D.并联时,甲灯比乙灯更亮13.用如图所示的装置探究“磁场对通电直导线的作用”闭合开关,原本静止的导线ab水平向右运动,要使导线ab水平向左运动,下列措施中可行的是A.将蹄形磁体的N 、S 极对调B.换用磁性强一些的蹄形磁体C.换用能提供较大电流的直流电源D.将电源两极对调14.两定值电阻甲、乙中的电流与电压关系如图所示,根据图像,下列说法正确的是A.通过导体甲的电流与其两端的电压成正比B.导体甲的电阻大于导体乙的电阻C.在导体甲的两端加上1V 的电压时,通过导体甲的电流为0.2AD.将甲、乙两导体串联后接到电压为3V 的电源上时,通过的电流为0.9A15.如图所示的电路,电源电压恒定不变,假设小灯泡的灯丝电阻不随温度改变,则下列说法中正确的是A.只闭合开关S 1,向右移动滑动变阻器的滑片灯变暗,电压表示数不变B.只闭合开关S 1时灯泡的亮度,可以与只闭合开关S 1、S 3时灯的亮度一样C.先闭合开关S 1、S 3再闭合S 2,电流表的示数变大D.只闭合开关S 1、S 2时,电路消耗的总功率可以达到最大二、填空及简答题(每空2分,共30分)16.如图所示,小明在使用试电笔辨别正常家庭电 路中三孔插座的火线和零线,当用图示方法接 触B 孔时试电笔氖管 (选填“发光”或“不发光”),C 孔应接 线，是为了防止家用电器金属外壳 ,避免对人体造成伤害。

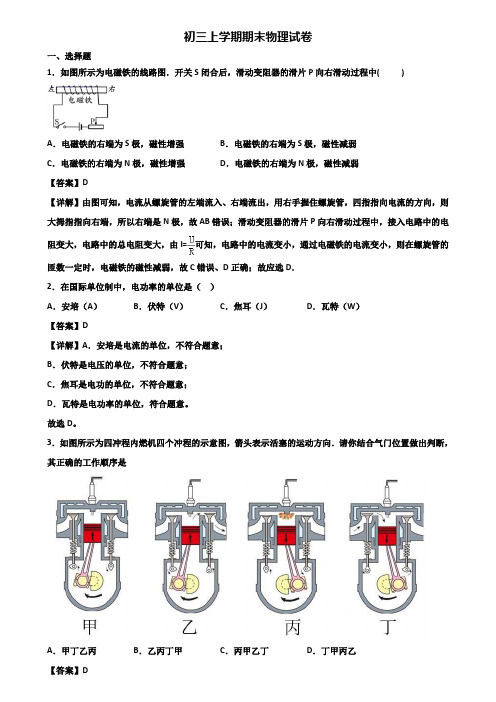

初三上学期期末物理试卷一、选择题1．如图所示为电磁铁的线路图．开关S闭合后，滑动变阻器的滑片P向右滑动过程中( )A．电磁铁的右端为S极，磁性增强B．电磁铁的右端为S极，磁性减弱C．电磁铁的右端为N极，磁性增强D．电磁铁的右端为N极，磁性减弱【答案】D【详解】由图可知，电流从螺旋管的左端流入、右端流出，用右手握住螺旋管，四指指向电流的方向，则大拇指指向右端，所以右端是N极，故AB错误；滑动变阻器的滑片P向右滑动过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，通过电磁铁的电流变小，则在螺旋管的匝数一定时，电磁铁的磁性减弱，故C错误、D正确；故应选D．2．在国际单位制中，电功率的单位是（）A．安培（A）B．伏特（V）C．焦耳（J）D．瓦特（W）【答案】D【详解】A．安培是电流的单位，不符合题意；B．伏特是电压的单位，不符合题意；C．焦耳是电功的单位，不符合题意；D．瓦特是电功率的单位，符合题意。

故选D。

3．如图所示为四冲程内燃机四个冲程的示意图，箭头表示活塞的运动方向．请你结合气门位置做出判断，其正确的工作顺序是A．甲丁乙丙B．乙丙丁甲C．丙甲乙丁D．丁甲丙乙【答案】D【详解】甲图中两个气门都关闭，活塞向上运动，因此是压缩冲程．乙图中进气门关闭，排气门打开，活塞向上运动，因此排气冲程；丙图中两个气门都关闭，活塞向下运动，因此是做功冲程；丁图中进气门打开，排气门关闭，因此是吸气冲程．【点睛】四冲程内燃机一个工作循环包括吸气、压缩、做功、排气四个冲程，根据两个气门的开关、活塞的运动方向可以确定每个冲程，从而排列出正确的顺序．4．下列对欧姆定律公式I＝的理解中，不正确的是A．对某一段导体来说，导体中的电流与这段导体两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟的电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关【答案】D【解析】A．对某一段导体来说，电阻一定，导体中的电流与这段导体两端的电压成正比，故A正确。

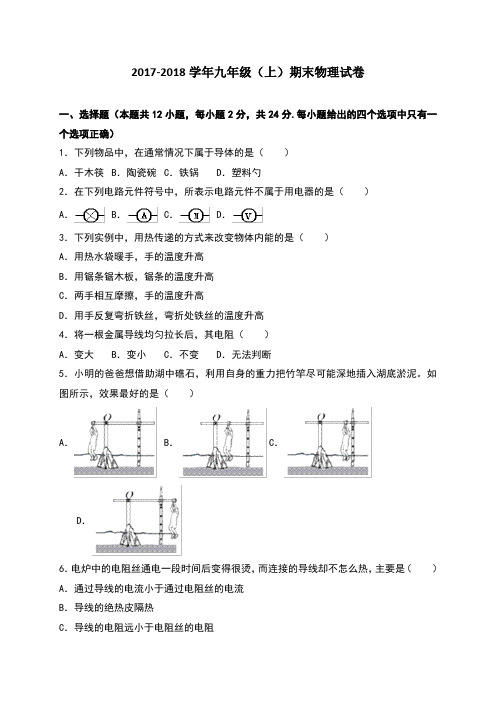

2017-2018学年九年级（上）期末物理试卷一、选择题（本题共12小题，每小题2分，共24分.每小题给出的四个选项中只有一个选项正确）1．下列物品中，在通常情况下属于导体的是（）A．干木筷B．陶瓷碗C．铁锅D．塑料勺2．在下列电路元件符号中，所表示电路元件不属于用电器的是（）A．B．C．D．3．下列实例中，用热传递的方式来改变物体内能的是（）A．用热水袋暖手，手的温度升高B．用锯条锯木板，锯条的温度升高C．两手相互摩擦，手的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高4．将一根金属导线均匀拉长后，其电阻（）A．变大B．变小C．不变D．无法判断5．小明的爸爸想借助湖中礁石，利用自身的重力把竹竿尽可能深地插入湖底淤泥。

如图所示，效果最好的是（）A．B．C．D．6．电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快7．测电笔是电工常用的工具，正常使用时手指接触笔尾金属电极人不会触电，其原因是因为测电笔中安装有（）A．金属电极（笔尖）B．高电阻C．氖管D．弹簧8．如图所示，在“探究影响电流热效应的因素”实验中，可通过温度计示数的变化情况来比较电阻丝产生热量的多少。

以下研究采用的方法与此相同的是（）A．探究导体中的电流与电压、电阻的关系B．用图象来描述灯泡发光时电流与电压的关系C．用水流类比电流来建立电流的概念D．根据电路中灯泡亮度的变化情况判定电流的变化9．下面是某同学“物理学习笔记”中的摘录，其中错误的是（）①0℃以上的物体才有内能②物体的温度升高，具有的内能增多③两个内能相同的物体互相接触时，一定不会发生热传递④物体的内能增加，则一定是从外界吸收了热量A．①④B．①③④C．②③D．①②③④10．如图所示是某种“测重仪”的原理图．A为托盘，P为金属滑片，且固定在轻质弹簧上，并能随轻质弹簧一起上下滑动，R为保护电阻．托盘中物体的质量大小，可由电表的示数来显示，当物体的质量越大，电表的示数就越大，符合这一要求的电路是（）A．B．C．D．11．如图所示，初三年级小明同学正在单杠上做“引体向上”锻炼，试估算他做一次完整的引体向上运动（从图甲状态到图乙状态），需要做功大约为（）A．200J B．500J C．800J D．1000J12．如图所示电路中，电源电压保持不变，R1为阻值未知的定值电阻，R2为最大阻值未知的滑动变阻器。

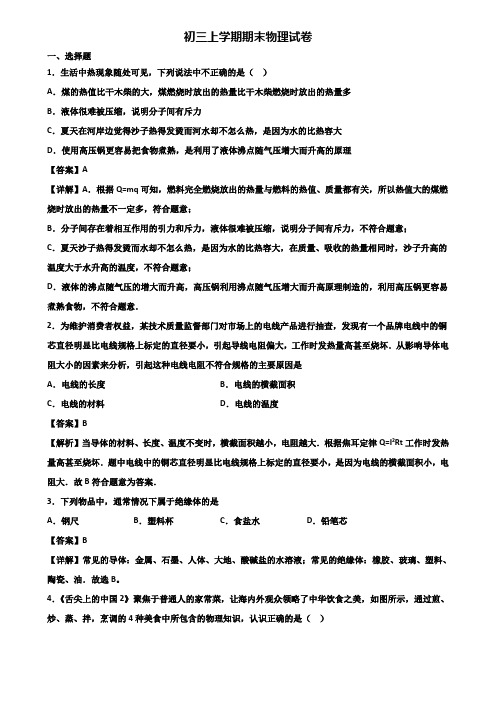

初三上学期期末物理试卷一、选择题1．生活中热现象随处可见，下列说法中不正确的是（）A．煤的热值比干木柴的大，煤燃烧时放出的热量比干木柴燃烧时放出的热量多B．液体很难被压缩，说明分子间有斥力C．夏天在河岸边觉得沙子热得发烫而河水却不怎么热，是因为水的比热容大D．使用高压锅更容易把食物煮熟，是利用了液体沸点随气压增大而升高的原理【答案】A【详解】A．根据Q=mq可知，燃料完全燃烧放出的热量与燃料的热值、质量都有关，所以热值大的煤燃烧时放出的热量不一定多，符合题意；B．分子间存在着相互作用的引力和斥力，液体很难被压缩，说明分子间有斥力，不符合题意；C．夏天沙子热得发烫而水却不怎么热，是因为水的比热容大，在质量、吸收的热量相同时，沙子升高的温度大于水升高的温度，不符合题意；D．液体的沸点随气压的增大而升高，高压锅利用沸点随气压增大而升高原理制造的，利用高压锅更容易煮熟食物，不符合题意．2．为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起导线电阻偏大，工作时发热量高甚至烧坏．从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是A．电线的长度B．电线的横截面积C．电线的材料D．电线的温度【答案】B【解析】当导体的材料、长度、温度不变时，横截面积越小，电阻越大．根据焦耳定律Q=I2Rt工作时发热量高甚至烧坏．题中电线中的铜芯直径明显比电线规格上标定的直径要小，是因为电线的横截面积小，电阻大．故B符合题意为答案．3．下列物品中，通常情况下属于绝缘体的是A．钢尺B．塑料杯C．食盐水D．铅笔芯【答案】B【详解】常见的导体：金属、石墨、人体、大地、酸碱盐的水溶液；常见的绝缘体：橡胶、玻璃、塑料、陶瓷、油．故选B。

4．《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美，如图所示，通过煎、炒、蒸、拌，烹调的4种美食中所包含的物理知识，认识正确的是（）A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大B．炒：主要是通过做功的方式使食材的内能增加C．蒸：是通过热传递的方式改变物体的内能，使食材温度升高D．拌：香葱和豆腐要拌着才能入味，说明分子没有做无规则运动【答案】C【详解】A．煎锅一般用铁制造，主要是利用了铁的比热容小，能够快速升温，A项错误；B．炒菜时，主要是通过热传递的方式使食材的内能增加，B项错误；C．蒸是通过热传递的方式改变物体的内能，使食材温度升高，C项正确；D．香葱和豆腐要拌着才能入味，说明分子在做无规则运动，D项错误。

初三上学期期末物理试卷一、选择题1．青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（）A．B．C．D．【答案】C【分析】当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态．【详解】因为二极管具有单向导电性，当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其P端流入时发红光，从其Q端流入时发绿光，所以两二极管并联，且红发光二极管的正接线柱在P端，负接线柱在Q端，绿发光二极管的正接线柱在Q端，负接线柱在P端，所以C图正确．【点睛】当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态．2．两个物体之间不发生热传递现象，这表明它们之间一定具有相同的A．比热容B．热量C．内能D．温度【答案】D【解析】发生热传递的条件是有温度差，如果两物体没发生热传递，肯定是具有相同的温度。

故选：D。

3．小明同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯泡不亮．接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，调节滑动变阻器观察小灯泡是否发光D．观察电流表的示数是否为零，判断电路是否断路【答案】D【解析】解答：AB、当电路发生断路故障时，更换灯泡或增加电池数量，灯泡同样不发光，故AB选项错误；C. 断开开关S，调节滑动变阻器，灯泡同样不发光，故C选项错误．D. 该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数，如果无示数，说明电路出现断路现象，然后检测出断路的位置，并进行处理，故D选项正确．故选D.点睛：电路中各元件串联连接，当滑动变阻器阻值最大时，灯泡不亮；可以先根据电流表有无示数检测电路的故障，然后根据故障问题进行处理．4．如图电路，电源电压保持不变，灯泡L1标有“6V3W”字样，灯泡L2标有“6V6W”字样，不考虑温度对灯泡电阻的影响，R ab为滑动变阻器，关于这个电路下列说法正确的有（）A．该电路不可能让两盏灯同时正常发光B．开关S，S1闭合，S2断开，变阻器滑片P由a向b端滑动时，电压表示数变大，电流表示数变小C．开关S，S1，S2均闭合，把变阻器滑片P放在a端不动，如果断开S1，此时电压表和电流表的示数的比值变大D．如果让变阻器滑片P滑到中点不动，只闭合S，S1时，电压表的示数与电流表的示数的乘积一定比只闭合S，S2时的示数大【答案】C【解析】A、开关S、S1、S2均闭合，两灯泡并联后与滑动变阻器串联，两灯泡两端的电压相等，而两灯泡的额定电压也相等，通过调节滑动变阻器，能使两盏灯均等于额定电压，则两盏灯能同时正常发光，故A错误；B、开关S、S1闭合、S2断开时，灯泡L1与滑动变阻器串联在电路中，电压表测量灯泡L1两端电压，电流表测量电路中电流；变阻器滑片P由a向b端滑动时，滑动变阻器接入电路的电阻变大，总电阻变大，电流变小，电流表示数减小，则灯泡L1两端电压也变小，电压表示数变小，故B错误；C、开关S、S1、S2均闭合，把变阻器滑片P放在a 端不动，两灯泡并联，变阻器接入电路的电阻为0，电压表示数为电源电压，电流表测通过两灯泡的总电流；如果断开S1，灯泡L2单独接入电路中，电压表示数仍为电源电压，通过灯泡L2的电流不变，通过灯泡L1的电流消失，总电流变小，电流表示数变小，所以电压表和电流表的示数的比值变大，故C正确；D、根据R＝2UP可知，灯泡L1的电阻大于灯泡L2的电阻；如果让变阻器滑片P滑到中点不动，只闭合S、S1时，L1和变阻器串联，电压表测量L1两端电压；只闭合S、S2，L2和变阻器串联，电压表测量L2两端电压，滑动变阻器的阻值不变，灯泡L1的电阻大于灯泡L2的电阻，根据串联电路分压的特点，灯泡L1的电压大于灯泡L2的电压，电压表示数变大，即只闭合S，S1时，电压表的示数一定比只闭合S，S2时的示数大，但电路中的电流变小，电流表的示数减小，所以只闭合S，S1时，电压表的示数与电流表的示数的乘积不一定比只闭合S，S2时的示数大，故D错误。

唐山市路南区九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共6题；共13分)1. （2分）(2020·合肥模拟) 用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

关于这两种接法，下列说法中正确的是（）A . 甲图适合测量阻值较大的电阻，误差会减小B . 乙图适合测量阻值较大的电阻，误差会减小C . 若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D . 若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大2. （2分）(2016·上海模拟) 下列电器设备中，主要利用电流热效应进行工作的是（）A . 话筒B . 电话C . 电视机D . 电饭煲3. （2分）如下图所示电路中，电源电压U＝4.5 V，且保持不变，定值电阻R1＝5 Ω，变阻器R2最大阻值为20 Ω，电流表量程为0～0.6 A，电压表量程为0～3 V．为保护电表，变阻器接入电路的阻值范围是（）A . 0 Ω～10 ΩB . 0 Ω～20 ΩC . 5 Ω～20 ΩD . 2.5 Ω～10 Ω4. （2分） (2019九上·深圳期末) 如图所示是某款速热水龙头的电路原理图，R1、R2为电热丝，当扇形开关在不同档位时，水龙头可以分布放出冷水、温水或热水，当开关接触2、3触点时，水龙头放出的是（）A . 冷水B . 温水C . 热水D . 无法判断5. （2分） (2015九上·承德期末) 在如图甲所示电路中，闭合开关后，两个电流表指针偏转均如图乙所示．则电阻R1与R2的电流分别是（）A . 2.1A，0.42AB . 1.68A，0.42AC . 2.1A，1.68AD . 1.78A，0.42A6. （3分）(2017·营口模拟) 关于生活中的一些电路连接，下列判断正确的是（）A . 节日的夜晚，装扮天安门城楼的彩灯是串联的B . 道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C . 一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D . 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且的声音时才亮，所以声控开关、光控开关及灯是串联的二、多项选择题 (共3题；共9分)7. （3分）为了研究电流产生的热量与哪些因素有关，设计了如图装置，将两根阻值分别为5Ω、10Ω的电阻丝串联后放入两个透明容器中，并封闭等量的空气．通电前，A、B两U形管内的液面相平．该实验中的自变量是（）A . 电阻大小B . 液柱高度C . 电流大小D . 空气质量8. （3分）(2020·鸡西) 如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I-U关系如图乙所示，则下列判断正确的是（）A . 图线A是电阻R1的I-U图像关系B . 电源电压为18VC . 滑动变阻器R2的最大电阻为30ΩD . 电阻R1的功率变化范围0.8W-16. 2W9. （3分） (2019九上·本溪月考) 已知小灯泡的额定电压Ue ，利用图中各图测量小灯泡的额定功率，以下说法正确的有（）A . 甲图：只闭合开关S1、S2 ，调节滑片P使电压表示数为Ue；保持滑片P不动，闭合S1、S2、S3 ，读出电压表U，则灯泡额定功率的表达式为Pe＝B . 乙图：只闭合开关S0、S2 ，调节滑片使电流表示数为；保持滑片P不动，只闭合S0、S1 ，读出电流表示数I，则灯泡额定功率的表达式为Pe＝Ue（I﹣）C . 丙图：只闭合开关S0、S1 ，调节滑片P使电压表示数为Ue；保持滑片P不动，只闭合S0、S2 ．调节电阻箱使电压表示数为Ue ，读出此时电阻箱阻值R0 ，则灯泡额定功率的表达式为Pe＝D . 丁图：只闭合开关S1、S2 ．调节滑片P使电压表示数为Ue ，保持滑片P不动，只闭合S1、S3 ，读出电压表示数U0 ，则灯泡额定功率的表达式为Pe＝三、填空题 (共9题；共26分)10. （2分） (2018九上·邵阳期末) 汽车工作时，汽车的发动机是四冲程的内燃机，其中将内能转化为机械能的是________冲程；我们利用水的比热容大来给汽车散热，这是通过________方式改变了发动机的内能。

唐山市路南区九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共10题；共20分)1. （2分）祖国山河一年四季美景如画，下列各图描述的物态变化中需放热的是（）A . 春天，冰雪消融B . 夏天，草叶上露珠慢慢变小C . 秋天，枝头挂满白霜D . 严冬，冰雕逐渐变小2. （2分）梅雨季节我市部分地区空气异常潮湿，瓷砖墙壁“出汗”，这种现象是（）A . 熔化B . 液化C . 汽化D . 凝华3. （2分）如图是某品牌的吸尘器的内部电路简图。

要求只闭合开关S1时，只有照明灯L亮；只闭合开关S2时，都不能工作；开关S1、S2同时闭合时，照明灯L和吸尘电动机M都能工作。

下列电路图符合要求的是（）A .B .C .D .4. （2分） (2018九下·深圳开学考) 小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图.则下列四个选项中,判断正确的是（）A . 在这三个用电器中,电烤箱正常工作时的电压最高B . 在这三个用电器中,电视机正常工作时消耗的电能最少C . 正常工作时,通过电烤箱的电流大于通过电视机的电流D . 在一个月内,小玲家电烤箱的用电费用一定比电饭锅的用电费用多5. （2分）如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是A . 灯亮，电动机不转动，电铃响B . 灯亮，电动机转动，电铃响C . 灯不亮，电动机不转动，电铃响D . 灯不亮，电动机转动，电铃响6. （2分）小珍用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～2A，电压表的示数变化范围是4～10V，小珍通过推算，得出四个结论：①定值电阻R0的阻值为5Ω；②变阻器连入电路的电阻变化范围2～20Ω；③电源电压为15V；④电路消耗的总功率的变化范围为6～24W．上述结论中，正确的是（）A . ①②B . ③④C . ②④D . ①③7. （2分）如图是磁带录音机录音原理的示意图。

唐山市路南区九年级上学期物理期末质量测试试卷姓名:________ 班级:________ 成绩:________一、单项选择题 (共7题；共7分)1. （1分） (2017九上·南通月考) 将标有“10Ω 1 A”和“15Ω 0．6 A”的两只电阻串联起来，两端允许加的最大电压是（）A . 25 VB . 10VC . 15 VD . 19 V2. （1分）汽油机在做功冲程中，高温气体迅速膨胀而做功，此时气体的温度和内能的变化情况是（）A . 温度降低，内能增大B . 温度不变，内能不变C . 温度升高，内能增大D . 温度降低，内能减小3. （1分）(2017·长沙) 小天用电热水壶将1千克20℃的水加热至70℃，在这个过程中，下列分析正确的是（）{c水=4.2×103J/（kg•℃）}．A . 水吸收的热量为2.1×105JB . 电热水壶消耗的电能全部转化为水的内能C . 水的温度升高，它的内能减小D . 水的温度升高，它的比热容变大4. （1分）(2020·湘潭) 下列说法正确的是（）A . 液体温度计是连通器B . 验电器的工作原理是异种电荷相互排斥C . 根据凹透镜对光的发散作用制成远视眼D . 根据重力的方向总是竖直向下，建人用重垂线检查墙壁是否竖直5. （1分）在如图甲所示的电路中，R1是定值电阻，R2是规格为“20Ω 3A”的滑动变阻器，在电路中正确连接有一个电压表（图中未画出）．电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b端滑向a端．当滑片P在最右端b处时，电压表示数如图乙所示；P在中点时，电流表的示数为0.8A，电压表示数如图丙所示（电压表选用的量程与乙图不同）．下列说法正确的是（）A . 电压表并联在R2两端B . 电源电压是9VC . R1的阻值是10ΩD . R1消耗的最大功率是 28.8W6. （1分）下列说法正确的是（）A . 发现有人触电，应立即用手将触电人拉开B . 温度计的玻璃泡应与被测液体充分接触C . 使用测电笔时不能用手接触笔尾金属体D . 家用电风扇额定功率约1.2kW7. （1分）(2018·港北模拟) 如图所示，电源电压为12V且保持不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）．闭合开关S，当滑片P在某一端点a时，电流表示数为0.1A，R2消耗的电功率为1W；当滑片P移动至某一位置c时，电压表示数为4V，R1消耗的电功率为3.2W．下列说法正确的是（）A . 滑片P在a点时，R1消耗的电功率为2WB . 滑片P在b点时，R1消耗的电功率为0.6WC . 滑片P在c点时，R2消耗的电功率为1.6WD . 滑片P在c点时，电路消耗的总功率为4W二、填空题 (共7题；共9分)8. （1分）(2018·长春模拟) 小李周末回家，老远就闻到妈妈炒菜的味道，这是________现象，温度越________现象越明显。
