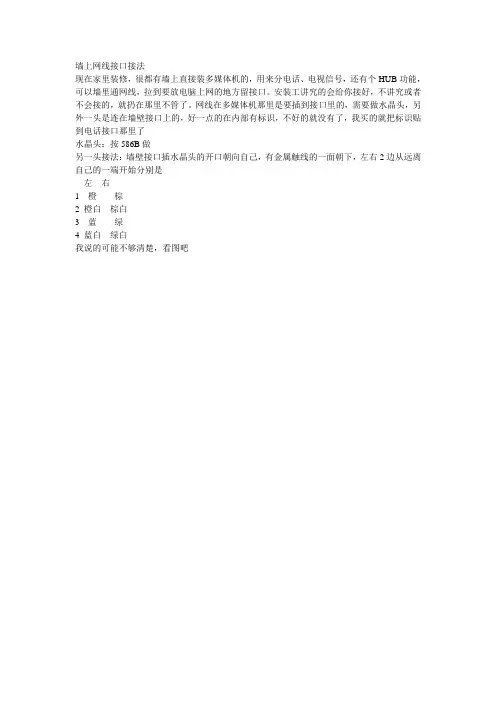

墙上网线接口接法
现在家里装修,很都有墙上直接装多媒体机的,用来分电话、电视信号,还有个HUB功能,可以墙里通网线,拉到要放电脑上网的地方留接口。
安装工讲究的会给你接好,不讲究或者不会接的,就扔在那里不管了。
网线在多媒体机那里是要插到接口里的,需要做水晶头,另外一头是连在墙壁接口上的,好一点的在内部有标识,不好的就没有了,我买的就把标识贴到电话接口那里了
水晶头:按586B做
另一头接法:墙壁接口插水晶头的开口朝向自己,有金属触线的一面朝下,左右2边从远离自己的一端开始分别是
左右
1 橙棕
2 橙白棕白
3 蓝绿
4 蓝白绿白
我说的可能不够清楚,看图吧
为了您的安全,请只打开来源可靠的网址
打开网站取消来自: /wfnlskaje/blog/item/a545750a45782024b0351de4.html。
1分钟学会网线插座和水晶头的接法一、网线插座接法1、我们这里所说的网线插座,正确的叫法应该是网线模块,一般应用在室内的墙壁上作为网线插孔。
2、现在家庭中使用的一般都是双绞线,双绞线分为T568A和T568B两种线序,信息模块端接入标准分T568A标准和T568B标准两种,我们的网线插座或者网线水晶头都只能在A和B中选择一种方式接线,若果一头接错就不会有反应。
3、在正品网线插座上,8个接线卡口除了有标明568A标准和568B标准两种连接方式的色标外,还有标明每个内部接线端与前端针脚的对应序号,而且插座上的各种色标均非常清晰、极好辨认。
在接线时,你只须将双绞线中的各色线对打入对应色标的卡口即可。
二、网线插座接线步骤:第一步:用剥线工具或压线钳的刀具在离线头10厘米长左右(也可以长一点,方便后面压线)将双绞线的外包皮剥去。
露出了四对双绞线。
第二步:开始打线,先不要拆开各线对,在将相应线对预先压入打线柱时才拆开。
按照信息模块上所指示的色标选择我们偏好的线序模式(注:在一个布线系统中最好只统一采用一种线序模式,否则接乱了,网络不通则很难查)。
第三步:将全部的线都压进各槽位后,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的先头剪掉。
第四步:就是将打好线的信息模块装到86盒面板上,这样墙壁网线插座就安装好了。
第五步:把多余的线条剪掉后,将打好线的信息模块装到86盒面板上。
好的网线插座后面还有护线卡,这样可以保护轻微的拖拽网线时,不至于脱落。
但多数是没有护线卡保护网线插座的,所以在往墙内和插座面板上放置网线插座的时候要小心,不要拽拉网线。
注意!!1、有的网线是四根白和橙绿蓝棕主色线缠绕,而不是白色和其他色系的混合的白线和主色线缠绕,所以要留心每一组两根线放好后,再拆其他的线,否则,四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。
2、每次分离后,先不要压线,等所有的线路都放置好,同一使用打线钳,逐根打线。
水晶头和墙壁网线插座接法首先来说说制作网线水晶头的工具驳线钳(用于接驳水晶头)其实工具很简单,就一个,制作也非常简单主要是要注意水晶头型号,现在最常用的标准 是:TIA/EAI 568B,还有一种是 TIA/EAI 568A 他们的接线稍微有些不同,制作水晶头首先将 水晶头有卡的一面向下,有铜片的一面朝上,有开口的一方朝向自己身体,从左至右排序 为 12345678 如下:TIA/EIA-568B: 白棕,8、棕 TIA/EIA-568A: 白棕,8、棕1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、 1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、网线水晶头步线示意图 在整个网络布线中应用一种布线方式, 但两端都有 RJ-45 plug 的网络联线无论是采 用端接方式 A,还是端接方式 B, 在网络中都是通用的。
双绞线的顺序与 RJ45 头的引脚序 号--对应。
10M 以太网的网线接法使用 1,2,3,6 编号的芯线传递数据,100M 以太网的网线使用 4,5,7,8 编号的芯线传递数据。
为何现在都采用 4 对(8 芯线)的双绞线呢?这主要是为适 应更多的使用范围, 在不变换基础设施的前提下, 就可满足各式各样的用户设备的网线接线 要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45 对双绞线网线接法的规定如下: 1、2 用于发送,3、6 用于接收,4、5,7、8 是双向线。
1、2 线必须是双绞,3、6 双绞,4、5 双绞,7、8 双绞。
根据网线两端水晶头做法是否相同,有两种网线接法。
直通线: 网线两端水晶头做法相同,都是 TIA/EIA-568B 标准,或都是 TIA/EIA-568A 标准. 用于:PC 网卡到 HUB 普通口,HUB 普通口到 HUB 级联口.一般用途用直通线就可全部完成.交叉线: 网线两端水晶头做法不相同,一端 TIA/EIA-568B 标准,一端 TIA/EIA-568A 标准. 用于:PC 网卡到 PC 网卡,HUB 普通口到 HUB 普通口.交叉线: 如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线. 双绞线的最大传输距离为 100m。
家庭水晶插头网线插座接法图解在这个互联网年代,网线是每个家庭都需求用到的,自个学会网线插座的接法,能够省去求人的费事,今日电工之家就来教您怎样设备网线插座。
一、先了解插座分类
通常运用在室内的墙面上作为网线插孔EIA/TIA的布线规范中规矩了两种双绞线的线序568A与568B,如今家庭中运用的通常都是双绞线,双绞线分为T568A和T568B两种线序,是:T568A的接法:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
T568B的接法:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
接线时,顺次按次序接就行
二、接线进程
1、剥线,专业的说是先将墙内网线(或许槽线),用专用的剥线钳或许压线钳的剥线刀在离线头十厘米长分配的本地将网线表皮去掉。
通常自个在家里都是怎样简略怎样搞,能够用通常钳子,也能够热一下线皮,用手剥掉。
但要保证剥的长度满足用,而且保证没有伤到线芯。
2、分线,用打线钳逐根按进网线插座的金属卡槽内。
通常都是自个用手按次序,一根根对着插进入。
3、剩下的线条都剪掉后,就能够将信息模块装到面板上了。
如今通常的网线插座后边都有护线卡,首要用来维护纤细的拖拽网线时,避免网线掉落。
假定自个所收买的没有护线卡维护网线插座的,就要留神在往墙内和插座面板上放置网线插座的时分尽量不要拽拉网线。
网线插座(一)T568A/B接法
EIA/TIA的布线中规定了两种双绞线的线序568A与568B
T568A的接法是:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
T568B的接法是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
A和B的不同之处其实就是1和3、2和6号线的位置互换一下。
100BASE-T4 RJ-45对双绞线的规定如下:
1、2用于发送,3、6用于接收,4、5,7、8是双向线。
1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。
A 白橙白蓝
B 白绿白蓝
橙蓝绿蓝
白棕白绿白棕白橙
棕绿棕橙
先来认识一下网线模块,这个就是装在家里网线插座后面的模块,左右两面,上面A、B表示的是两种不同的打线方式,任选一种即
可。
下面开始打线了,首先还是先把网线的外皮剥掉,这次可以剥得长点儿,便于后面打线。
露出了四组双绞线:
将线分成左右两组,按照A或者B的方式把相应颜色的线卡在模块
相应的位置:
在打线之前我们再来认识一下这个打线的工具:这是打线工具的头,金属的一边(下图右边)是一个类似剪刀的头,可以剪掉多余
的先头。
下面开始打线,用工具压住模块和线,用力压下去,将线卡在模块
里面,并把多余的先头剪掉。
将其他的线都按照一样的方式打好。
[原创]TCL的RJ45墙面座接线方法
今天接到一顾客让上门帮电工师傅装墙面网线座,可我本人不会搞,特参考洪泽蓝快原创:墙面RJ45座(模块)连接示意图,可发现这个TCL的座子跟坛友提供的图完全不同,没办法,发动脑子想了个最笨的办法:
必备工具:
万用表
一条按568标准手工制作的两端水晶头都做好的网线(长度以顺手为好)
网线测试仪(细心的坛友可不用,主要是为了让自己更肯定)
方法:
1 将网线两端分别插入网线测试仪和墙面网线座;
2 用万用表依次找出墙内网线卡扣八个卡子所对应网线的颜色;
3 按自己所找到的顺序依次将八根网线卡入卡扣即可。
4 用测试仪核实。
解决实例:
码字不容易,赏点下载分
赏。
墙壁网线接口接法
墙壁网线接口接法是指将数据线通过墙上的接口连接到网络设备的方法。
这些接口通常包括RJ45接口、BNC接口和F型接口等。
RJ45接口
RJ45接口是最常见的一种墙壁网线接口类型。
它通常用于连接网线和计算机、路由器或交换机等设备。
接法一般包括以下几个步骤:
1. 在墙上的RJ45接口上打开保护盖。
有些接口需要用螺丝刀才能打开。
2. 拉出120度角的线端,在其两侧各留出适当的线长,以备后续的接线操作。
3. 将线缕剥开,将白色的线放在左侧,依次为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
4. 将白色的第一根线放入RJ45插孔的最左端。
5. 将橙白线放在第二个插孔上,其余颜色线按照同样的方式放置在其它插孔上。
6. 确保线接触牢靠,然后将插头插入墙上的接口中。
BNC接口
BNC接口用于连接同轴电缆。
这种连接方式主要用于视频信号的传输。
BNC接口的接法包括以下步骤:
1. 打开墙上的BNC接口保护盖。
2. 将同轴电缆的尾部插入BNC插座中,确保插头与插座紧密接触。
3. 拧紧接口上的连接螺纹,避免插头脱落或连接不紧。
4. 检查连接,确保无杂音或干扰。
F型接口
4. 调节电视机的频道和图像,确保信号传输正常。
总结
墙壁网线接口接法是网络建设和维护中一项重要的技能。
在不同的接口类型中,需要注意对应的线缆类型和颜色编码。
在插头插入接口时,需要确保插头与插座的紧密接触,并保持接口的连接安全、稳定和干扰较小。
墙壁网线插座接法(图解)EIA/TIA的布线标准中规定了两种双绞线的线序568A与568BT568A的接法是:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B的接法是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕A和B的不同之处其实就是1和3、2和6号线的位置互换一下。
100BASE-T4 RJ-45对双绞线的规定如下:1、2用于发送,3、6用于接收,4、5,7、8是双向线。
1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。
A 橙白蓝白B 绿白蓝白橙蓝绿蓝综白绿白综白橙白综绿综橙插座里虽然有两边都有有颜色,有不少人甚至连一些电工也不会看,,有分A跟B,,看得糊里糊涂得,因为有些楼房还没有接光纤,所以暂时都还没有用到墙壁网线插座,下面我们来给大家讲一下墙壁网线插座接法:请看下面这个示意图~答案:按B类做,根据上面提示的颜色,把网线相对应颜色的线用打线钳卡下去。
这样就可以了,然后有电脑测试一下,基本上就可以了网线模块制作几种网线的水晶头接法图解我按了这普通“正常的”网线模块,像以下的这种的顺序来按,也是不通,显示没插入网线..测了好几次,后来我同事昨天去看一下,也搞了很久,2个小时左右回来了,我问他怎么搞的,他说要相反就通了...没什么注明的。
单单一个模块的(空白的,生产商也太简便了一点吧)。
我晕了,大家以后要买网线模块就买以下介绍的这种哈(这种是比较正规的)。
哈哈网线模块制作开始:先来认识一下网线模块,这个就是装在家里网线插座后面的模块,左右两面,上面A、B 表示的是两种不同的打线方式,任选一种即可。
再来认识一下打线的工具:下面开始打线了,首先还是先把网线的外皮剥掉,这次可以剥得长点儿,便于后面打线。
露出了四组双绞线:将线分成左右两组,按照A或者B的方式把相应颜色的线卡在模块相应的位置:在打线之前我们再来认识一下这个打线的工具:这是打线工具的头,金属的一边(下图右边)是一个类似剪刀的头,可以剪掉多余的先头。
各种插座接线图
两开五孔插座接线图
两开五孔插座接线图
N接零线,L接火线,另接地符号一个接地线
两个灯的火线进线分别接在开关的一个接口上,另一个接口接到灯座上的接口上,灯的零线不需要接开关或电源插座,直接接灯座上即可。
插座为火线接L接口,零线接N接口上就可以了。
灯的火线进线可直接用导线从电源插座的火线连接过来即可。
一开五孔插座接线图
一开五孔插座接线图
有线电视插座接线图
七孔插座接线图
中间那个是地线接口,两边的一边接一个火线,一边接一个零线,因为它设计时已经串好了,所以不用拱线了
下图是接有开关的接法
网络插座接线图
网络插座接线图
RJ45 型网线插头又称水晶头,广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。
在具体应用时,RJ45 型插头和网线有两种连接方法(线序),
分别称作T568A 线序
T568B 线序(图2)
三孔插座接线图
三孔带开关插座。
墙壁网线插座接法(图解)EIA/TIA的布线标准中规定了两种双绞线的线序568A与568BT568A的接法是:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B的接法是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕A和B的不同之处其实就是1和3、2和6号线的位置互换一下。
100BASE-T4 RJ-45对双绞线的规定如下:1、2用于发送,3、6用于接收,4、5,7、8是双向线。
1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。
A 橙白蓝白B 绿白蓝白橙蓝绿蓝综白绿白综白橙白综绿综橙插座里虽然有两边都有有颜色,有不少人甚至连一些电工也不会看,,有分A跟B,,看得糊里糊涂得,因为有些楼房还没有接光纤,所以暂时都还没有用到墙壁网线插座,下面我们来给大家讲一下墙壁网线插座接法:请看下面这个示意图~答案:按B类做,根据上面提示的颜色,把网线相对应颜色的线用打线钳卡下去。
这样就可以了,然后有电脑测试一下,基本上就可以了网线模块制作几种网线的水晶头接法图解我按了这普通“正常的”网线模块,像以下的这种的顺序来按,也是不通,显示没插入网线..测了好几次,后来我同事昨天去看一下,也搞了很久,2个小时左右回来了,我问他怎么搞的,他说要相反就通了...没什么注明的。
单单一个模块的(空白的,生产商也太简便了一点吧)。
我晕了,大家以后要买网线模块就买以下介绍的这种哈(这种是比较正规的)。
哈哈网线模块制作开始:先来认识一下网线模块,这个就是装在家里网线插座后面的模块,左右两面,上面A、B表示的是两种不同的打线方式,任选一种即可。
再来认识一下打线的工具:下面开始打线了,首先还是先把网线的外皮剥掉,这次可以剥得长点儿,便于后面打线。
露出了四组双绞线:将线分成左右两组,按照A或者B的方式把相应颜色的线卡在模块相应的位置:在打线之前我们再来认识一下这个打线的工具:这是打线工具的头,金属的一边(下图右边)是一个类似剪刀的头,可以剪掉多余的先头。
下面开始打线,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的先头剪掉。
将其他的线都按照一样的方式打好所有的线都打好后就可以将模块装到86盒面板上了1)一一对应接法。
即双绞线的两端芯线要一一对应,即如果一端的第1脚为绿色,另一端的第1脚也必须为绿色的芯线,这样做出来的双绞线通常称之为“直连线”。
但要注意的是4个芯线对通常不分开,即芯线对的两条芯线通常为相邻排列,这个,由于太简单且随意,图上未标出。
这种网线一般是用在集线器或交换机与计算机之间的连接。
(2)1-3、2-6交叉接法。
虽然双绞线有4对8条芯线,但实际上在网络中只用到了其中的4条,即水晶头的第1、第2和第3、第6 脚,它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚,网线一端的第2脚连另一头的第6脚,其他脚一一对应即可。
这种排列做出来的通常称之为“交叉线.例如,当线的一端从左到右的芯线顺序依次为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕,另一端从左到右的芯线顺序则应当依次为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
这种网线一般用在集线器(交换机)的级连、服务器与集线器(交换机)的连接、对等网计算机的直接连接等情况下。
经常用于两台电脑直接互连传送数据!(3)100M接法。
这是一种最常用的网线制作规则。
所谓100M接法,是指它能满足100M带宽的通讯速率。
它的接法虽然也是一一对应,但每一脚的颜色是固定的,具体是:第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色,从中可以看出,网线的4对芯线并不全都是相邻排列,第3脚、第4脚、第5脚和第6脚包括2对芯线,但是顺序已错乱。
这种接线方法也是应用于集线器(交换机)与工作站计算机之间的连接,也就是“直连线”所应用的范围。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568BT568A的接法是:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B的接法是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕A和B的不同之处其实就是1和3、2和6号线的位置互换一下。
100BASE-T4 RJ-45对双绞线的规定如下:1、2用于发送,3、6用于接收,4、5,7、8是双向线。
1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。
网络信息模块(网线插座)的正确安装八芯网线上网其实只用四根芯,所以一根网线是可以走四路电话/两路网络/一路网络两路电话的,建议大家布线的时候不要再单独走电话线了。
个人建议能多走有线网络的地方尽量走有线网络。
家装布线中网络接口模块的安装是一个技术活,在某些家装工程中,由于某此施工队对网络部分的安装不是很了解,网络布线也没有经过检测,导致用户在使用时发现网络根本就不通。
这种情况在目前家庭装修非常普遍,因此我们施工队尤其是业主应了解一些网络接口模块的安装以免出现问题。
家装工程的网络布线其实和电线布线的施工方式法有些相同,都是在地板、墙壁里暗装,经过PVC管和终结在86底盒。
但网络线是一个信息点一根网线,中间不允许续接,一线走到底。
这些对于一般施工队来说不难,难的是如何安装网线始点和终点的接口模块。
在始点是位于家庭信息接入箱中的“网络模块条”的安装,在终点是RJ45信息模块的安装。
下面分别讲述:信息模块的安装这里指的是RJ45信息模块,满足T-568A超五类传输标准,符合T568A和T568B线序,适用于设备间与工作区的通讯插座连接。
信息模块的端接方式的主要区别在下述的T568A模块和T568B模块的内部固定联线方式。
两种端接方式所对应的接线顺序如下表所示:T586A模式①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕T586B模式①白橙②橙③白绿④蓝⑤白蓝⑥绿⑦白棕⑧棕1.需打线型RJ45信息模块安装RJ45信息模块前面插孔内有8芯线针触点分别对应着双绞线的八根线;后部两边分列各四个打线柱,外壳为聚碳酸酯材料,打线柱内嵌有连接各线针的金属夹子;有通用线序色标清晰注于模块两侧面上,分两排。
A排表示T586A线序模式,B排表示T586B线序模式。
这是最普通的需打线工具打线的RJ45信息模块。
具体的制作步骤如下:第1步:将双绞线从暗盒里抽,预留40厘米的线头,剪去多余的线。
用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去。
如图所示。
第2步:把剥开双绞线线芯按线对分开,但先不要拆开各线对,只有在将相应线对预先压入打线柱时才拆开。
按照信息模块上所指示的色标选择我们偏好的线序模式(注:在一个布线系统中最好只统一采用一种线序模式,否则接乱了,网络不通则很难查),将剥皮处与模块后端面平行,两手稍旋开绞线对,稍用力将导线压入相应的线槽内,如图所示。
第3步:全部线对都压入各槽位后,就可用110打线工具(下图)将一根根线芯进一步压入线槽中。
110打线工具的使用方法是:切割余线的刀口永远是朝向模块的处侧,打线工具与模块垂直插入槽位,垂直用力冲击,听到“卡嗒”一声,说明工具的凹槽已经将线芯压到位,已经嵌入金属夹子里,金属夹子并已经切入结缘皮咬合铜线芯形成通路。
这里千万注意以下两点:刀口向外——若忘记变成向内,压入的同时也切断了本来应该连接的铜线;垂直插入——打斜了的话,将使金属夹子的口撑开,再也没有咬合的能力,并且打线柱也会歪掉,难以修复,这个模块可就报废了。
若新买的好刀具在冲击的同时,应能切掉多条的线芯,若不行,我冲击几次,并可以用手拧掉,如图所示。
第4步:将信息模块的塑料防尘片扣在打线柱上,并将打好线的模块扣入信息面板上。
打线时务必选用质量有保证的打线钳,否则一旦打线失败会对模块造成不必要的损失。
2.免打线型RJ45信息模块安装免打线型RJ45信息模块的设计便于无需打线工具而准确快速地完成端接,没有打线柱,而是在模块的里面有两排各四个的金属夹子,而锁扣机构集成在扣锁帽里,色标也标柱在扣锁帽后端,端接时,用剪刀裁出约4CM的线,按色标将线芯放进相应的槽位,扣上,再用钳子压一下扣锁帽即可(有些可以用手压下,并锁定)。
扣锁帽确保铜线全部端接并防止滑动,扣锁帽多为透明,以方便观察线与金属夹子的咬合情况,如图所示。
下面介绍RJ45 水晶头的压接方法:上面信息模块我们按T568A标准打线,所以这里的水晶头也是按T568A标准压接。
将 5 类双绞线外皮剥掉2厘米,绞开线对拉直,按T568A标准线序将各色线紧密平行在手上排列,再留约1 厘米,裁平线头。
左手抓住水晶头,右手小心地将排好T568A 标准线序的网络插入水晶头,注意水晶头里有槽位的,只容一条线芯通过,一线一槽才插得进去。
右手要尽力插入,并同时左右摇一摇,以求让线芯插到尽头,并在尽头也平整。
这一点可以从水晶头的端面看得出来的,若能见到全数八根铜线的亮截面,说明已经插到尽头,否则抽出重来,并可能要再次修剪线头。
当见到全数八根铜线的亮截面以后,就可以用Rj45压线工具压接即成,压接时,也要有意识的向钳了顶线,压接完后,还要再看一下八根铜线的亮截面是否还见到,见不到可能就是不成功。
网络模块条的安装家庭信息接入箱里的网络模块条有两种:第一种是网络模块条的背面和正面一样是RJ45插孔;第二种是较正规的信息模块式,也就是说模块条上的插孔其实就是若干个RJ45信息模块。
前者是为了简化端接模块条,免打模块,只需打上水晶头插上就可以,后者则需要如上述打信息模块那样用110打线工具打线端接双绞线。
这里只讲一下第一种网络模块条的背面是RJ45插孔的端接方法,第二种就不再累述。
拧松连接网络模块区的两个螺丝,露出模块背面接线部分,将引入箱体的 5 类线修剪预留40厘米长度,压接上Rj45 水晶头后,插入话音/数据连接模块背面的对应插孔,并做好标记,这样,就完成了房间信息插座到家居通话音/数据连接模块的连接。
