a喷漆房设计方案

涂装设备设计方案一、设计依据：1、工件名称：托辊2、设备用途：用于工件喷涂和烘干。

3、设备数量：壹条。

4、主要技术参数：1)生产纲领：日产1000件2)生产班次：单班制，6小时/班3)年时基数：4)工件最大重量：27kg5)工件最大外形综合尺寸mm：1150×φ159mm6)吊挂方式：沿长度方向吊挂，吊钩分布均匀，同时吊具可自由旋转7)工艺流程：上件→喷漆→流平→烘干→下件8)喷漆方式：人工喷涂方式9)加热方式：燃油加热10)噪声：≤85dB（A）11)环保要求：漆雾及有机气体的排放符合国家环保标准的要求12)劳动安全卫生：符合国家相关标准的要求13)能源：电源电压380V±10％，50Hz14)厂房条件：二、设计原则与思路：1、设备设计原则：本着先进、可靠、经济、实用的原则，充分考虑产品的特点，积极采用先进成熟的工艺和设备，提高产品表面质量，使涂层各项理化指标达到规定技术要求，增强产品市场竞争能力。

设计中做到合理布局，物流通畅；并注重设备的节能措施，合理使用能源。

贯彻执行国家有关环境保护，劳动安全卫生方面的政策法规，整个工程达到国家规定的“三废”排放标准、工业卫生标准。

设备及材料选用以国内为主，设备的关键元器件选用进口或合资产品，达到既经济合理，又先进可靠的目的。

喷漆线在设计时严格按照国家有关劳动安全、卫生、消防及环保等方面的标准执行。

设备美观大方，满足产品使用要求，运行可靠，操作简便，维护保养方便。

充分考虑系统相互之间的连锁性，在温度、系统阻力均采取检测报警和保护措施，避免设备事故发生。

以上生产线所有设备均是全新设备，包括室体、过滤材料、加热器、风机、输送系统及所有零部件等。

2、设备配置原则：⑴、整条生产线喷漆生产线采用轻型悬挂链输送方式，由工件重量选用型号为QXG-240。

这样形成封闭式环形结构。

根据生产量和生产要求，输送机的链速按1.33m/min计算，同时输送机的链速在0.2～2之间可调速，并带自动旋转装置。

喷漆房封闭工程设计方案1. 引言喷漆房封闭工程是指对喷漆房进行封闭设计，以控制和减少喷漆飞溅、喷漆气味和有害气体的排放。

本设计方案旨在提供一个有效的喷漆房封闭方案，以确保操作者的健康和安全，同时减少环境污染。

2. 设计原则本设计方案遵循以下原则：•操作者健康与安全优先。

•控制喷漆飞溅，减少有害气体和颗粒物的排放。

•提高喷漆效果，达到更好的涂装质量。

•考虑经济性和可持续性。

3. 设计方案3.1 喷漆房封闭结构为了有效控制喷漆飞溅和减少喷漆气味的扩散，喷漆房应采用封闭式的结构设计。

建议使用耐腐蚀性能良好的材料，如不锈钢和玻璃纤维增强塑料（FRP），以确保喷漆房的长期使用寿命和环境适应性。

3.2 通风系统喷漆房应配备有效的通风系统，以确保室内空气质量良好，并将有害气体排出室外。

建议采用局部排风和全局通风相结合的方式，利用高效过滤器去除颗粒物和有害气体。

3.3 过滤系统为了降低颗粒物和有害气体的排放，喷漆房应配备过滤系统。

建议采用高效颗粒空气（HEPA）过滤器和活性炭过滤器，以过滤颗粒物和吸附有害气体。

3.4 清洁系统喷漆房应配备清洁系统，用于清除喷漆过程中产生的颗粒物和残留物。

建议使用喷淋系统和集尘装置，以确保喷漆房内的清洁和卫生。

3.5 照明系统为了提供良好的工作环境和喷漆效果，喷漆房应配备适宜的照明系统。

建议使用高亮度、节能型的LED灯具，以确保操作者能够清楚地观察和控制喷漆过程。

3.6 安全设施为了保障操作者的安全，喷漆房应配备必要的安全设施。

建议安装防爆门、安全报警系统和紧急停机装置，以应对各种突发情况和事故。

4. 施工建议在进行喷漆房封闭工程时，建议遵循以下施工建议：•严格按照设计方案进行施工，确保喷漆房的结构和功能符合要求。

•配备专业的施工团队，进行合理分工和密切协作。

•选择优质的材料和设备，确保喷漆房的品质和性能。

5. 维护与保养喷漆房的维护与保养对于保证其正常运行和延长使用寿命至关重要。

喷漆房设计方案（一）引言概述：喷漆房是一种专用设备，用于喷涂车辆、零件或其他物体表面的涂料。

合理的喷漆房设计方案可以提高喷涂效果，减少浪费，并确保工作环境的安全。

本文将介绍喷漆房设计方案的五个主要方面，包括空气流动控制、过滤系统、照明系统、环境安全和操作便利性。

正文内容：1. 空气流动控制- 考虑喷涂操作的特点，采用向下排风和水平进风的方式，以确保喷漆过程中产生的有害气体和颗粒物能够迅速排出。

- 设计良好的风道系统，以确保空气在喷涂区域内的均匀流动，从而获得更好的涂料分布和质量。

- 采用可调节的风速和风量控制装置，根据喷涂工作的需求，调整空气流动的速度和方向。

2. 过滤系统- 安装高效的过滤器，以过滤出喷涂过程中产生的颗粒物和有害气体。

- 配备预过滤器，可捕捉较大颗粒物，延长主过滤器的使用寿命。

- 定期更换过滤器，并进行有效的维护和清洁，以确保工作区域的空气质量。

3. 照明系统- 采用合适的照明系统，确保工作区域有良好的照明，以便工作人员进行准确的喷涂操作。

- 使用防爆照明设备，以防止喷涂过程中的溶剂和颗粒物引起的潜在危险。

- 安装合适的照明设备位置，以避免产生过多的阴影和光线反射，影响喷涂效果的可见性。

4. 环境安全- 严格遵守有关喷涂作业安全的相关法规和规定。

- 完善的防火和防爆措施，确保喷涂过程中的安全性。

- 提供适当的个人防护装备，包括呼吸器、防护眼镜、防护手套等，以保护工作人员的安全。

5. 操作便利性- 设计合理的工作区域布局，使工作人员能够方便地进行喷涂操作，并保持高效率。

- 提供足够的空间和设备，以存放涂料桶、工具和其他必需品。

- 配备自动化设备和控制系统，提高喷涂过程的自动化程度，减少人工操作的繁琐性。

总结：设计一个有效的喷漆房方案涉及多个关键方面，如空气流动控制、过滤系统、照明系统、环境安全和操作便利性。

通过合理的设计和实施，可以提高喷涂效果，减少浪费，并确保工作环境的安全。

为此，应充分考虑喷漆过程中的需求，选用适当的设备和技术，以实现高质量、高效率的喷涂操作。

喷漆房设计方案喷漆房设计方案第一部分、货物及其服务的说明1、新增设备清单：2、交货期合同生效30天完成设备制造及安装。

3、质量保证3.1、我公司以质量体系运作，我们对承包范围内的一切设备从设计、制造、安装、调试至交付验收均按照规定体系程序执行，在全过程中充分听取用户方意见，接受用户方监督。

实施责任工程师制，挑选经验丰富技术水平高的项目总设计师，全面负责本次项目。

3.2、我们在工程承包方面有丰富的经验，完全能够按时优质地完成整个工程，确保产品质量，用户不必承担任何风险。

3.3、施工质量控制措施(1) 质量目标的制定及论证施工组织设计由技术质检部会同工地主任进行论证，科学地确定目标管理值。

(2) 目标的分解及方案以质量指标为依据，按项目施工的管理层次进行分解开展，落实到有关责任者成为施工过程中的质量职责。

质量职责包括质量责任与质量权限。

质量职责是建立质量管理网络、质量责任制的一部分，而质量责任制是质量目标、计划待以落实的保证。

(3) 施工过程中的质量控制责任考核施工质量实行三级控制，层层把关。

3.4、计量器具的配备计划(1) 按施工组织设计中的实际工程量的需要及安装的技术质量要求，配备好工地的计量1器具。

(2) 用于施工中计量检测器具其等级符合技术要求。

3.5、人员控制对施工的各专业人员进行资质审查，凡从事特种工作的操作人员须持证上岗。

3.6、物资控制对进入现场的原材料、半成品、零部件等物资质量的控制要求，并由责任部门和责任者对物资的质量控制进行监督检查，认真做好检查记录，建立物资控制台帐。

3.7、工序控制对关键部位和薄弱环节设置控制点，并实施具体的控制措施和办法。

施工过程中严格“三检”制度，做到“谁施工，谁负责”，“上道工序不合格不得转入下道工序”3.8、质量检验及不合格产品的控制严格按照质量检验规章制度，实行岗位责任制对不合格产品坚决返工，奖优罚劣。

3.9、检验和试验控制(1) 对工程中的材料、半成品、零部件等必须有合格证和质保书。

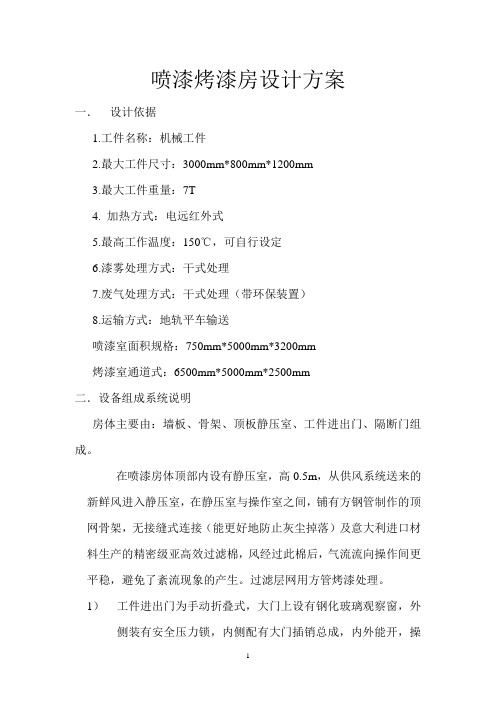

喷漆烤漆房设计方案一．设计依据1.工件名称：机械工件2.最大工件尺寸：3000mm*800mm*1200mm3.最大工件重量：7T4. 加热方式：电远红外式5.最高工作温度：150℃，可自行设定6.漆雾处理方式：干式处理7.废气处理方式：干式处理（带环保装置）8.运输方式：地轨平车输送喷漆室面积规格：750mm*5000mm*3200mm烤漆室通道式：6500mm*5000mm*2500mm二．设备组成系统说明房体主要由：墙板、骨架、顶板静压室、工件进出门、隔断门组成。

在喷漆房体顶部内设有静压室，高0.5m，从供风系统送来的新鲜风进入静压室，在静压室与操作室之间，铺有方钢管制作的顶网骨架，无接缝式连接（能更好地防止灰尘掉落）及意大利进口材料生产的精密级亚高效过滤棉，风经过此棉后，气流流向操作间更平稳，避免了紊流现象的产生。

过滤层网用方管烤漆处理。

1）工件进出门为手动折叠式，大门上设有钢化玻璃观察窗，外侧装有安全压力锁，内侧配有大门插销总成，内外能开，操作方便。

根据工件尺寸设计3套折叠式大门。

材料与墙板同质，烤漆室无观察窗。

安全门：在喷漆室体纵向设安全门一套，以方便人员进出，安全门尺寸（宽*高）mm：650*1850，安全门带压力锁，保证自动打开卸压。

4）喷漆室：照明系统采用腰侧灯与过滤网相结合照明方法，此结构使房内各点光线柔和，光照均匀明亮，顶侧灯组成45℃角安装，灯管采用佛山一体化灯管进行照明，从而保证每个角度喷漆时光照达到750lux （勒克司），满足工件各端面的喷漆作业。

5）空气过滤净化系统，采用干式处理，整个空气过滤为亚高效过滤，此过滤形式可以降低风速，增加容尘量，减少滤棉更换次数，有效地捕捉，阻挡直径大于5um的尘粒。

顶部过滤材料为意大利进口材料生产的特厚过滤棉，具有多层结构，设置在静压室底部，用顶网撑住，顶网为井型结构，烤漆处理，无锈蚀，更换顶棉容易。

整个过滤系统容尘量大，阻力小，寿命长，过滤效率可达96%以上。

车辆喷烤漆房设计方案一、概述a）设计依据：该设备项目主要用于车辆外表面的喷涂，生产连续性强，产品质量要求较高。

b)设计思想：1、喷漆房在喷漆时提供良好的涂覆环境，同时捕捉处理漆雾、废气，整个设备严格按照国家有关劳动安全、卫生及环境等方面的标准进行设计实施。

2、设备运行可靠，操作简单，维修方便。

3、所有配套件、材料及电器元件均选择技术先进、质量优良的产品，其中关键设备和材料、顶部过滤棉选择进口件，以保证设备的整体性能和质量。

4、同时充分考虑设备运行的安全性，在温度控制等方面采用可靠的控制方式，以保证设备的整体性能和质量。

5、设备构成内容设备具有喷漆、流平和烘干功能。

喷漆时具有通风、空气净化、漆雾处理及冬季送热风功能。

喷漆工作完成后，设备转入烤漆状态，烤漆前期可以为工件提供适宜的流平温度和流平所需的风速，这有利于提高油漆涂层的质量，防止出现可燃气体浓度过高引起爆炸的危险。

烤漆状态下具有升温、保温、定时功能。

二、喷烤漆房组成及性能2.1主要技术参数1、喷烤漆房尺寸：长×宽×高16×5.5×62、喷漆时平均风速m/s: ≥0.35(满载)3、光照度Lux：≥7004、空气过滤效率：＞98%5、噪音：≤85dB6、总功率kw：≤78千瓦2.2喷漆房的组成与功能设备具有喷漆、流平功能。

喷漆时具有通风、空气净化、漆雾处理及冬季送热风功能。

设备由室体、供风系统、排风及漆雾处理系统、空气净化系统、压力测试系统及电控系统组成。

室体是由漆室主体、大门、钢骨架、照明装置、地板格栅等部分组成的封闭空间，形成涂装作业有限场所。

供风系统由送风系统和热风循环系统组成。

供风系统的功能是满足室内风速要求，保证喷漆过喷漆雾被良好捕捉，并使工人操作环境达到劳动保护要求。

喷漆房通风方式采用上送下吸式，使室内实现层流送风。

排风及漆雾净化系统的作用是使送风气流顺利排出并通过水帘机处理过喷漆雾中树脂和油漆中的有机溶剂。

喷漆房方案XXX。

XXXXXX。

Ltd.Address: Zhangqiu。

Shandong Postal Code:Phone: 8 Fax:Table of ContentsPart One: n of XXX。

21.XXX Name XXX。

22.Quality Assurance。

23.Design XXX。

34.Technical Documents。

3Part Two: n of Goods and Technical Performance。

41.XXX。

4In this proposal。

we present the design plan for the paint room of XXX Co。

Ltd。

Our company。

XXX。

Ltd。

XXX.Part One: n of Goods and Services1.XXXWe will provide the XXX。

including spray booths。

drying ovens。

air supply systems。

XXX be determined based on the size of the paint room and the n capacity of the client.2.Quality AssuranceAll equipment provided by our company will be of high quality and meet relevant nal and nal standards。

We will also provide a warranty d for the XXX.3.Design Standards for Spray Paint RoomsThe design of the paint room will meet all XXX the health of workers and XXX.4.Technical DocumentsXXX documents。

喷漆房方案1. 简介喷漆房是一种专门用于喷涂涂料的封闭式空间，它提供了一个安全、干净的环境，旨在确保涂料的质量和效果。

本文档将介绍喷漆房的设计方案，包括空间布局、通风系统、喷漆设备以及安全措施等。

2. 空间布局2.1 尺寸要求喷漆房的尺寸需根据喷漆项目的规模和喷漆设备的尺寸确定。

一般来说，喷漆房的高度应为3-4米，宽度和长度要足够容纳喷漆设备以及喷漆工人的工作空间。

2.2 分区布局喷漆房应划分为不同的区域，包括准备区、喷漆区和干燥区。

这有助于提高工作效率、降低交叉污染的风险。

•准备区：用于准备涂料、定型喷枪和清洁设备，还应提供足够的存储空间。

•喷漆区：专用于喷涂涂料的区域，应设置工作台和支撑设备。

•干燥区：用于干燥已喷涂的工件，应提供适当的通风和温湿度控制。

3. 通风系统喷漆房的通风系统是确保室内空气质量的重要因素。

下面是一些通风系统的要求和建议：•高效过滤器：喷漆房的通风系统应配备高效的过滤器，以过滤空气中的颗粒物和有害气体，保证喷漆过程中的空气清洁。

•正压送风：通过正压送风可以确保室内空气的流动，并防止外部有害气体进入。

送风口应布置在房间的上部，以保证室内空气的流动。

•排风系统：排风系统应位于喷漆房的下部，通过排风机将室内污秽空气排出。

排气管道应设置到室外，避免有害气体对办公环境和工人的影响。

4. 喷漆设备喷漆设备是喷漆房的核心组成部分，下面是一些常用的喷漆设备：•压缩空气系统：喷漆需要压缩空气作为动力源，喷漆房应配备适当的压缩空气系统。

该系统应具备恒定的空气压力，并提供足够的流量。

•喷漆设备：常见的喷漆设备包括喷枪、喷笔等。

在选择喷漆设备时，应考虑喷涂的物料类型以及喷漆效果的要求。

•涂料搅拌设备：用于搅拌涂料，确保涂料的均匀性和质量。

5. 安全措施在喷漆房内工作时，必须采取一些安全措施以确保工人的安全和健康。

下面是一些常见的安全措施：•戴防护设备：工人应佩戴适当的防护设备，包括呼吸面具、防护眼镜、手套和工作服等。

喷漆房策划方案引言喷漆房是一个用于进行喷涂作业的封闭空间，它能够提供一个安全、干净的环境，以确保喷涂工作的质量和效率。

本文档旨在提供一个喷漆房策划方案，以确保喷涂作业的顺利进行。

设计要求为了满足喷涂作业的需求，喷漆房应具备以下特点：1.功能完善：喷漆房应配备喷涂所需的基本设备，例如喷枪、喷涂机等。

同时，还应考虑对空气、温度和湿度进行控制，以确保涂层的质量。

2.安全性高：喷漆作业涉及到易燃易爆材料，因此喷漆房必须具备良好的防火措施，例如防爆门和防火墙等。

此外，还应考虑疏散通道的设置，以确保在紧急情况下人员能够安全撤离。

3.环保可持续：喷漆作业会产生大量有害气体和废水，喷漆房应配备适当的排风系统和废水处理设施，以确保环境污染得到有效控制。

4.运行效率高：喷漆房的设计应考虑作业的流程，例如物料的存储和供应、涂层干燥的时间等。

同时，还应考虑人员的工作舒适度，例如通风、照明和噪音控制等。

喷漆房布局设计喷漆房的布局设计是确保喷涂作业能够高效进行的关键。

下面是一个示意图，展示了一个典型的喷漆房布局：========================|| |||| 涂装区域 |||| ||--------------------------| | 操作区域 |--------------------------| | 疏散通道 |--------------------------|| 供料区域 |||| ||========================喷漆房的涂装区域应设置喷涂设备和设备操作台，以便操作人员进行喷涂作业。

操作区域则用于存放喷涂所需的材料和工具。

疏散通道应沿着房间的两侧或周围设置，以确保人员在紧急情况下能够快速撤离。

供料区域用于存放喷涂材料和应急设备。

安全措施喷漆房涉及到易燃易爆材料，安全措施是至关重要的。

以下是一些常见的安全措施：1.防火措施：喷漆房应安装防爆门和防火墙，以隔离火源和防止火灾蔓延。

喷漆房设计方案范文
一、概述
二、通风系统
1.空气进出口：喷漆房应设置先进的空气进出口系统，以确保室内外空气的对流和流通。

入口处应设置过滤器来阻隔灰尘、异物等杂质。

2.排风系统：喷漆作业过程中会产生大量有害气体和颗粒物，排风系统应能够及时排除这些有害物质。

排风系统应设置高效过滤装置，以确保排出的废气不对环境造成污染。

3.集尘系统：雾化的颗粒物容易在室内沉积，喷漆房应设置集尘系统来清除室内的颗粒物。

集尘系统应设在室内和室外，以保持室内空气的清洁。

三、材料选择
材料选择是喷漆房设计中也非常重要的一环，合适的材料可以提高喷漆效果的质量，并保证喷漆房的安全性。

1.墙面材料：喷漆房的墙面应选择耐腐蚀、易清洁、防火的材料。

常用的墙面材料有不锈钢板、玻璃钢板等。

2.地面材料：喷漆房的地面应选择抗化学腐蚀、耐磨损、易清洁的材料。

通常使用环氧树脂地坪或水磨石地坪等。

3.天花板材料：喷漆房的天花板应选择不易起尘、耐高温、防火的材料。

常用的材料有聚酯板、玻璃钢板等。

四、照明系统
1.光源：喷漆房的照明系统应使用光线充足且稳定的荧光灯或LED灯等光源，以提供均匀的光线。

五、设备设置
喷漆房的设备设置对于喷漆作业的效果和效率起着关键的影响，合适的设备设置可以提高工作效率，降低操作难度。

1.喷枪选择：根据喷漆需求选择合适的喷枪，应考虑喷涂材料、喷涂压力、喷涂宽度等因素。

2.风机设置：喷漆房应配备适当的风机，以提供稳定的风压和风量，确保喷漆过程中涂料均匀喷涂。

3.电气线路：喷漆房的电气线路应符合相关的安全规范，设备连接应牢固可靠。
