SC200/200施工升降机使用说明书目录1.概述及特点………………………………………………2.性能参数表………………………………………………3.构造原理简介……………………………………………4.升降机的安装……………………………………………5.升降机使用前的检查……………………………………6.升降机的操作……………………………………………7.升降机的润滑……………………………………………8.升降机的保养和维护……………………………………9.调整及磨损极限…………………………………………10.吊笼坠落实验………………………………………11.安全器的复位…………………………………………12.升降机的拆卸…………………………………………13.电气系统………………………………………………14.电器及机械常见故障与分析…………………………15.主要易损件明细表……………………………………16.主要外购件明细表……………………………………一．概述及特点SC200/200施工升降机是中国建筑科学研究院建筑机械化分院设计，有我厂开发生产的新一代施工升降机产品，它具有技术性能先进，使用安全可靠，维护保养方便等显着特点。

该施工升降机广泛建筑施工领域，如工业与民用建筑，桥梁施工，井下施工，大型烟囱施工及船泊工业场所，适用垂直运输物料及人员，作永久性或半永久性的电梯还可用于仓库，高塔等不同场合。

该施工升降机其它特点如下：1.安全保护装置齐全，设有防坠安全器，短路保护，缺相保护，断相保护，吊笼上，下限位及极限开关，底笼门配有电器及机械连锁保护等，确保升降机安全运行。

2.运行平稳，乘坐舒适。

由于本机将驱动单元置于笼顶上方，使笼顶内净空增大;同时也使传动更加平稳，机械震动变小，给施工操作员带来一个舒适宽敞的环境。

3．传动装置采用三电机、三减速机，两套装置各自独立，每台电机均装有直流电磁制动器，且制动摩擦附有自动跟踪，调整制动间隙的功能，从而改善制动性能，使其平稳可靠；减速机为平面两次包络环面，涡轮杆减速机，具有体积小，效率高，承载能力大，使用寿命长，其使用寿命为普通涡轮付的4-5倍。

施工升降机基础验收表
施工升降机安装自检表
附录B
续表B
续表B
续表B
注:对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值
附录C 施工升降机安装验收表
施工升降机安装验收表
注：1、新安装的施工升降机及在用的施工升降机应至少每3个月进行一次额定载重量的坠落试验；新安装及大修后的施工升降机应作125%额定载重量试运行；
2、对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值。

附录D施工升降机交接班记录表
施工升降机交接班记录表
附录E施工升降机每日使用前检查表
施工升降机每日使用前检查表
附录F施工升降机每月检查表
施工升降机每月检查表
注：对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值。

SC型施工升降机安装方案编制部门：广东轩宇工程技术中心**人：***编制日期：2019年10月6日SC50GD施工升降机安装方案一、编制说明及依据为确保本工程使用的施工升降机按相关规范要求安装，特编制此施工电梯安装专项方案。

方案编制依据：1.《建筑机械使用安全技术规程》 JGJ 33—20122.《建筑施工安全检查标准》 JGJ 59—20113.《广东省特种设备安装维修保养单位资格认可审查标准及审查办法》粤质技监[2001] 370号文4.《施工升降机》 GB/T 26557-20085.《施工升降机安全规则》 GB 10055-20076.《施工升降机使用说明书》7.《建筑施工升降机安装、使用、拆卸安全技术规程》 JGJ 215-2010二、工程概况（一）工程概况工程概况：本项目属于深圳市下坪镇填埋场安全隐患治理应急抢险救灾工程项目下的排洪系统工程，施工场地位于深圳市罗湖区宝洁路附近，属新建排洪系统工程的3#竖井。

3#竖井的总深度约90米，预计分两段使用升降机，在标高+92米~+142米之间安装一套小型的施工升降机SC50GD，在+56米~+92米之间安装提升架。

施工升降机技术参数表：三、施工项目组织机构及职责（一）安装队组织机构根据施工合同的要求及施工电梯安装任务生产计划的安排，对电梯安装全过程进行管理和监控，确保质量目标、工期目标、环境管理目标和职业健康安全管理目标的实现，确定如下组织机构：（二）施工人员职责项目负责人：负责施工现场协调等安装队长：负责电梯安装指挥；安装技术负责人：负责电梯安装技术指导；项目部安全员：负责安装现场警戒、标识；安全监督负责人：负责电梯安全监督；______________________________ 负责安装。

四、安装方案施工升降机的最大部件重量1吨，需要现场使用起重机（如汽车吊）进行协助安装。

五、安装程序1.安装步骤（1）钢结构基础：详见已审批的《施工升降机基础方案》。

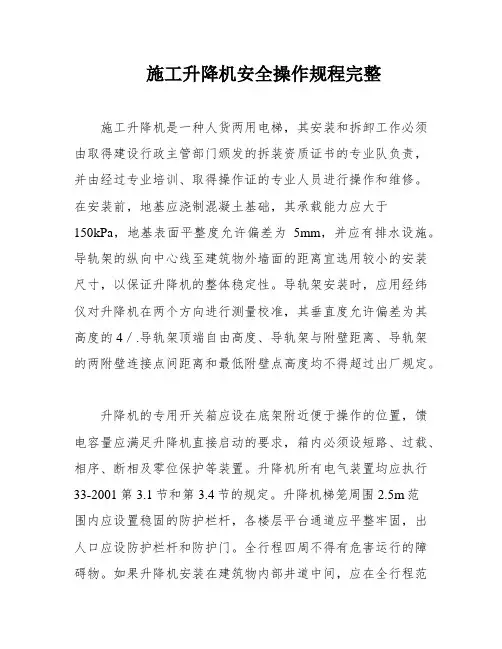

施工升降机安全操作规程完整施工升降机是一种人货两用电梯，其安装和拆卸工作必须由取得建设行政主管部门颁发的拆装资质证书的专业队负责，并由经过专业培训、取得操作证的专业人员进行操作和维修。

在安装前，地基应浇制混凝土基础，其承载能力应大于150kPa，地基表面平整度允许偏差为5mm，并应有排水设施。

导轨架的纵向中心线至建筑物外墙面的距离宜选用较小的安装尺寸，以保证升降机的整体稳定性。

导轨架安装时，应用经纬仪对升降机在两个方向进行测量校准，其垂直度允许偏差为其高度的4／.导轨架顶端自由高度、导轨架与附壁距离、导轨架的两附壁连接点间距离和最低附壁点高度均不得超过出厂规定。

升降机的专用开关箱应设在底架附近便于操作的位置，馈电容量应满足升降机直接启动的要求，箱内必须设短路、过载、相序、断相及零位保护等装置。

升降机所有电气装置均应执行33-2001第3.1节和第3.4节的规定。

升降机梯笼周围2.5m范围内应设置稳固的防护栏杆，各楼层平台通道应平整牢固，出人口应设防护栏杆和防护门。

全行程四周不得有危害运行的障碍物。

如果升降机安装在建筑物内部井道中间，应在全行程范围井壁四周搭设封闭屏障。

对于装设在阴暗处或夜班作业的升降机，应在全行程上装设足够的照明和明亮的楼层编号标志灯。

升降机安装后，应经项目技术负责人会同有关部门对基础和附壁支架以及升降机架设安装的质量、精度等进行全面检查，并应按规定程序进行技术试验(包括坠落试验)，经试验合格签证后，方可投入运行。

防坠安全器在使用中不得任意拆检调整，需要拆检调整时或每用满1年后，均应由生产厂或指定的认可单位进行调整、检修或鉴定。

新安装或转移工地重新安装以及经过大修后的升降机，在投入使用前，必须经过坠落试验。

升降机在使用中每隔3个月，应进行一次坠落试验。

试验程序应按说明书规定进行，当试验中梯笼坠落超过 1.2m制动距离时，应查明原因，并调整防坠安全器，切实保证不超过1.2m制动距离。

SC200/200施工升降机使用说明书xxx有限公司目录—、概述 (1)二、技术性能参数 (3)三、构造 (5)四、安装与拆卸 (11)五、运行前的准备 (16)六、运行操作规程 (18)七、升降机的定期检查与保养 (20)八、升降机润滑 (26)九、升降机运行故障及排除方法 (27)十、升降机主要机械部件故障和排除方法 (29)十一、升降机主要易损件明细表 (30)十二、升降机主要外购件明细表 (30)十三、升降机基础图 (31)十四、电气原理图 (32)一、概述施工升降机（亦称外用电梯，简称升降机）广泛适用于人员及物料垂直升降运输。

在工业或民用建筑、大型桥梁、竖井中，均为不可缺少的良好运输设备，作为永久或半永久性的还可用于仓库、高塔等不同场合。

该产品较之其它提升机构稳定、安全可靠，不用另设机房井道并且拆装方便、搬运灵活性强等优点，尤其在减轻施工人员的劳动强度、加快工程进度，提高工作效率中，起到明显的作用。

SC200/200型建筑施工升降机是邢台新恒成机床有限公司研究设计的新产品。

该机设计合理，结构新颖，运行平稳，安全装置齐全可靠，安装维修方便，主要有以下特点：1、传动机构采用三电机驱动形式，使齿轮齿条受力均匀，安全平稳。

2、保证升降机安全运行，电路中设置了过载、限速等安全开关，当运行中发生上述情况时，升降机立即自动避免发生意外事故。

吊笼上各门亦均有限位开关，当任何一门有异常开启时，吊笼均不能启动或立即停止运行。

3、每台吊笼均配备防坠安全器，能十分有效防止吊笼坠落，确保升降机安全可靠的运行。

4、升降机电控系统线路简单，便于操纵及维修保养，且可靠。

升降机正常运行时，可在吊笼内用手柄或按钮操纵升降机运行，在任何需要停车的位置上可随时停车，在上下终端站，上、下终端限位开关控制自动停车，如果上下终端限位开关因故障不起作用时，升降机上设置的极限开关可及时切断电源使其制动。

5、钢结构设计经过科学及严密的计算，达到了结构合理、强度可靠、重量轻的要求。

第三章施工升降机（施工电梯）第一节施工升降机安全技术与要求在中、高层建设施工中较多的采用了建设施工升降机（又称施工电梯），建设施工升降机是一种使工作笼（吊笼）沿导轨架作垂直（或倾斜）运动的机械，用来运送人员和物料。

是高层建设施工中运送施工人员上下及建设材料和工具设备必备的和重要的垂直运输设施之一。

施工升降按其传动型式分为：齿轮齿条式、钢丝绳式和混合式三种。

主要叙述齿轮条传动的SC系列施工升降机有关安全使用与管理的知识。

一、施工升降机的分类标记施工升降机的型号由类、组、型、特性、主参数和变型代号组成。

标记示例：升降机SC60：表示单吊笼额定载重量为600KG的齿轮齿条式升降机。

升降机SS100：表示单吊笼额定载重量为1000KG 的钢丝绳式升降机。

升降机SH100/80A：表示一吊笼额定载重量为1000KG采用齿轮条驱动，另一吊笼额定载重量为800KG采用钢丝绳提升的第一次更新的混合式升降机。

升降机SCD100/100：表示双吊笼、有对重，额定载重量为1000KG 的齿轮齿条式升降机。

二、施工升降机的基本构造及安全装置单导轨架、双工作笼齿条驱动的建设施工升降机是由钢结构（天轮架、吊笼、导轨架、前附着架、后附着架、和底笼），驱动装置（电动机、蜗轮减速箱、齿轮、齿条、钢丝绳及配重）、安全装置（限速器、制动器、限位器、行程开关及缓冲弹簧）和电器设备（操纵装置、电缆及电缆筒）四部分组成。

SC型施工升降机的工作原理施工升降机按其传动型式分为齿轮齿条驱动（SC型）、卷扬机钢丝绳驱动（SC型）和混合驱动（SH型）三种。

它的工作笼内装有驱动装置，驱动装置的输出齿轮与导轨架上的齿条相啮合，当控制驱动电动机正、反转时，吊笼将沿着导轨架上、下移动。

用卷扬机钢丝绳驱动的建设施工升降机，它的吊笼沿导轨架上、下移动是借助于卷扬机收、放钢丝绳来实现的。

SC型与SG型建设施工升降机相比较，前者可靠性好，可以客货两用，消耗钢材少，但由于采取齿条驱动成本较高，后者由于安全性差，故只能用于货运。

施工电梯使用全参数说明书全面版TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-目录一、概述施工升降机（亦称外用电梯，简称升降机）广泛适用于人员及物料垂直升降运输。

在工业或民用建筑、大型桥梁、竖井中，均为不可缺少的良好运输设备，作为永久或半永久性的还可用于仓库、高塔等不同场合。

该产品较之其它提升机构稳定、安全可靠，不用另设机房井道并且拆装方便、搬运灵活性强等优点，尤其在减轻施工人员的劳动强度、加快工程进度，提高工作效率中，起到明显的作用。

SC200/200型建筑施工升降机是邢台新恒成机床有限公司研究设计的新产品。

该机设计合理，结构新颖，运行平稳，安全装置齐全可靠，安装维修方便，主要有以下特点：1、传动机构采用三电机驱动形式，使齿轮齿条受力均匀，安全平稳。

2、保证升降机安全运行，电路中设置了过载、限速等安全开关，当运行中发生上述情况时，升降机立即自动避免发生意外事故。

吊笼上各门亦均有限位开关，当任何一门有异常开启时，吊笼均不能启动或立即停止运行。

3、每台吊笼均配备防坠安全器，能十分有效防止吊笼坠落，确保升降机安全可靠的运行。

4、升降机电控系统线路简单，便于操纵及维修保养，且可靠。

升降机正常运行时，可在吊笼内用手柄或按钮操纵升降机运行，在任何需要停车的位置上可随时停车，在上下终端站，上、下终端限位开关控制自动停车，如果上下终端限位开关因故障不起作用时，升降机上设置的极限开关可及时切断电源使其制动。

5、钢结构设计经过科学及严密的计算，达到了结构合理、强度可靠、重量轻的要求。

6、升降机可利用吊笼上的吊杆自行安装或拆卸导轨架。

其余的各部分均可方便的安装及拆卸，零部件也易于更换。

附：施工升降机型号编制方法升降机的型号由类、组、型、特性、主参数和变型代号组成。

变型更新代号：用A、B、C…表示主参数代号：额定载重量×10-1Kg特性代号：D—有对重（无对重省略）型式代号：C—齿轮齿条式类组代号：S—施工升降机注：主参数代号包括两个吊笼的额定载重量代号，如为单吊笼，只标注一个主参数代号。

升降机安装工程施工方案工程名称:工程地点：施工单位：编制：日期：审核：日期：批准：日期：编制单位：济南金鼎液压机械有限公司目录1 编制依据 (3)2 工程概况 (3)3 施工计划 (4)4 施工准备 (5)5 施工方法 (7)6 质量检验 (9)7 安全管理 (10)升降机安装工程施工方案1 编制依据1。

1本工程施工方案中升降机安装尺寸与技术规格设计依据:1.1。

1销售（或招标文件）合同/编号、安装合同/编号；1.1.2项目建筑施工图，包括：①工矿厂房建筑平面图，图纸设计单位/图纸编号/图纸批准日期②井道建筑平面图，图纸设计单位/图纸编号/图纸批准日期③工矿厂房和井道的侧视图,图纸设计单位/图纸编号/图纸批准日期1。

2本工程施工方案中质量与安全控制的编制依据:1.2.1《特种设备安全监察条例》1。

2。

2《起重机械安全监察规定》1.2。

3《2003》251号《机电类特种设备安装改造维修许可规则（试行)》1.2.4《特种设备作业人员监督管理办法》1。

2.5 GB6067-2010《起重机械安全规程》1.2。

6 JGJ46—2005《施工现场临时用电安全技术规范》1.2。

7与该设备有关的其他国家和行业标准1.3 本工程的壹台升降机全部由济南金鼎液压机械有限公司制造，施工方案中的升降机施工方法编制依据：1.3。

1 电梯安装施工工艺—*＊**/ZW-01-2010;1。

3。

2 机房布置图、井道布置图；1.3。

3 电梯部件安装图、电气原理图、电气接线图;1。

3.4 电梯安装维护使用说明书；1.3.5 电梯调试手册；1。

3。

6 仪器设备作业指导书；1.3.7 安全作业指导书；1.3.8 技术洽商变更记录。

1.4 本工程由具有国家质检总局颁发的？级安装资格的XX公司安装施工.XX公司已承担?？？余台电梯的安装,安装过电梯的最高速度已达？？m/s，在？？市已完成？？多台该制造厂家生产的同类型电梯的安装，代表性工程有：2 工程概况2。

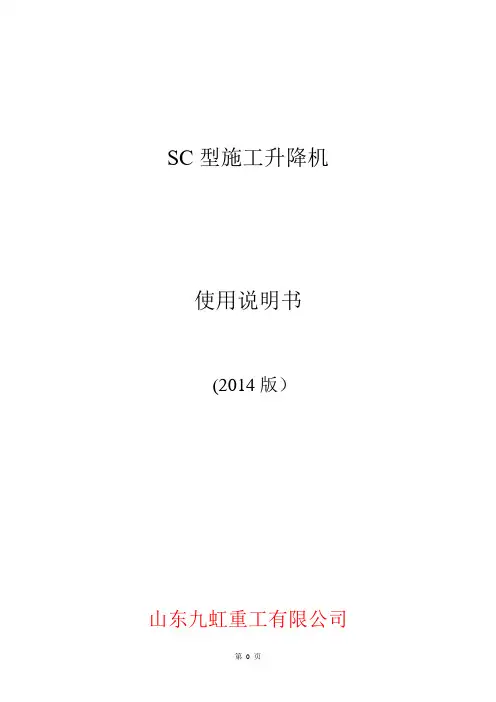

SC型施工升降机使用说明书(2014版）山东九虹重工有限公司SC型施工升降机我公司生产的SC型施工升降机严格按照《吊笼有垂直导向的人货两用施工升降机》（GB/T26557-2011）的各项标准规定，技术要求，实验方法，检测规则，安排组织生产。

所生产的产品，造型时尚、美观大方、质量上乘、安全可靠。

通过了国家有关部门认可的权威机构的质量检测，各种技术性能均达到了国家标准规定的指标，各种证件齐全。

欢迎国内外客户选用，并为客户提供周全的服务。

目录1.概述及特点 (1)2.主要型号编制说明 (2)3.性能参数表 (2)4.构造原理简介 (3)5.升降机的安装 (7)6.升降机使用前的检查项目 (19)7.升降机的运行操作 (20)8.升降机的润滑 (20)9.升降机的保养和维修 (21)10.升降机的调试 (28)11.易损件的磨损极限 (31)12.吊笼坠落试验 (34)13.安全器的复位 (34)14.升降机的拆卸 (35)15.电气系统 (37)16.电气及机械常见故障与分析 (37)17.主要易损件明细表 (41)18.主要外购件明细表 (41)19.附图一 (42)20.附图二 (44)21.九虹升降机八大热点 (45)1.概述及特点SC型施工升降机是中国建筑科学研究院建筑机械化研究分院最新设计推出的新一代施工升降机产品。

SC型施工升降机是一种依靠齿轮齿条传动的电梯，主要用于高层建筑的人、货运输，整机的工作级别为A8。

这种电梯可以非常方便的自行安装和拆卸，并可以随着建筑物的增高而增高。

SC型施工升降机有非常可靠的电气和机械安全系统，是建筑施工中安全、高效的垂直运输设备。

我公司在原设计的基础上，根据用户的不同需要做出了各方面改进，外观方面更加完美适用，更加精准。

并有多种配置：变频系统、监控装置、层顶保护装置、无线楼层呼叫装置、GPS定位装置、选层系统、微电脑风速装置等，用户根据需要可进行选择。

由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min，加装VVVF调速和PLC控制后，可实现0——68m/min无极调速和自动选层、平层，满足不同需要。

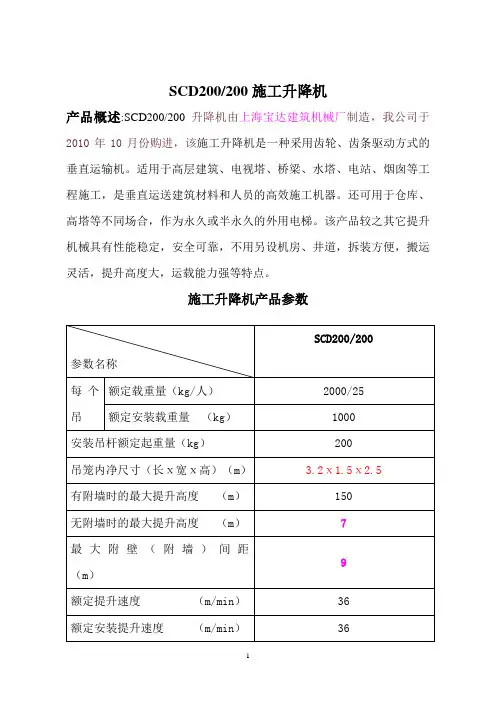

SCD200/200施工升降机产品概述:SCD200/200升降机由上海宝达建筑机械厂制造，我公司于2010年10月份购进，该施工升降机是一种采用齿轮、齿条驱动方式的垂直运输机。

适用于高层建筑、电视塔、桥梁、水塔、电站、烟囱等工程施工，是垂直运送建筑材料和人员的高效施工机器。

还可用于仓库、高塔等不同场合，作为永久或半永久的外用电梯。

该产品较之其它提升机械具有性能稳定，安全可靠，不用另设机房、井道，拆装方便，搬运灵活，提升高度大，运载能力强等特点。

施工升降机产品参数注：“基本单元升降机”是指：围栏＋底架＋两个空吊笼（含传动机构）＋3节标准节。

普通施工升降机的安装施工升降机的主要安装顺序：基础准备→基础预埋件→底架→基础节安装→防护围栏安装→标准节等附墙架安装→吊笼安装→电气安装、调整→整机的安装、测试（详细安装工艺参照升降机的安装工艺卡）。

（一）围栏与吊笼的安装1、将基础表面清扫干净，将地脚螺栓安装好；2、在地脚螺栓处底盘和基石间垫入不同厚度的钢板垫片用以调整导轨架的垂直度；3、用水平仪测量导轨架的垂直度，保证导轨架的各个主管在两个方向上的垂直度（1/1000）；4、导轨架调整垂直后，压紧4个地脚螺栓；5、同上一样调整围栏门框的垂直度（注意高度1.8m），压紧其余的地脚螺栓；6、安装缓冲弹簧；7、将另一半部分的围栏与前半部分用螺栓连接起来；8、同上调整垂直度压紧地脚螺栓，松开吊笼内电动机上的制动器；9、用起重机吊起吊笼，从标准节上方使吊笼准确就位；10、将制动器复位；11、安装好吊笼顶上的护身栏；（二）吊笼、围栏安装完毕后调整1、齿轮与齿条的啮合间隙为0.5mm；2、各个滚轮与标准节立柱的间隙为0.5mm；（三）普通施工升降机电缆安装现场供电箱距升降机电源箱应在20m以内，保证供电质量。

1、将供电电缆从升降机上的电源箱内总电源开关接入现场供电箱；2、将电缆线以自由状态盘入电缆笼内；3、电缆线一端从电缆笼底部引出接入电源箱，另一端通过电缆托架引到吊笼内接入电控箱；4、电缆笼安装在电缆托架下方，使电缆线在其中心并可自由的拽出或盘入电缆笼内；（四）电气装置检查在调试前，先用起重设备安装一、二、标准节，然后按如下步骤进行调试：1、接地电阻测试仪测量升降机钢结构及电器设备金属外壳的接地电阻，不得大于4Ω；2、用500V兆欧表测电动机及电器元件的对地电阻应不小于1MΩ;3、检查各安装控制开关，分别打开吊笼笼上各个门，触动断绳保护开关，上下限位开关、极限开关等均应能够起作用；4、校核电动机界限，吊笼上、下运动方向应与操作盒所示方向一致；普通施工升降机吊杆安装：吊杆应安装在吊笼顶部吊杆安装吊孔内，在吊笼内，在吊笼内安装向心轴承，安装压垫并用螺栓固定；（五）导轨架的安装1、将标准节两端管子接头处及齿条销子处擦干净，并加少量润滑脂，在地上将4节标准节连成一组，然后吊上导轨架对准下面标准节主管和齿条上的销孔，用螺栓坚固；2、随着导轨架的不断提，应同时安装附墙架，并检查导轨架安装垂直度，允许偏差100m小于90mm;（六）附墙架安装1、首次附墙安装在离底面4.5～6米处，以后每隔9m安装一次；2、附墙架的水平倾斜角度最大为±10度。

SC200/200型施工电梯说明书一、概述及特点SC200/200施工升降机是我公司（原郑州邙山起重建筑机械厂）生产的新型施工升降机的产品。

它具有技术性能先进、使用安全可靠、维修保养方便等显著特点。

是现代化建筑施工理想的垂直运输设备。

与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点。

额定起重量2×2000kg（或2×1600kg），提升速度33m/min具有安全可靠的工作机构，紧凑的结构，本产品具有以下几个显著特点：1、安全保护装置齐全、可靠。

设有安全可靠的防坠安全器，使本机工作安全、可靠。

2、运行平稳、乘座舒适。

由于本机将驱动单元置于笼顶上方，使笼内净空增大；同时也使传动更加平稳、机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。

使用本机是您的一个明智的选择，该产品定能成为您现代化施工的得力助手，为您的施工提高效率。

为了安全可靠地使用本升降机，使其发挥最大的经济效益，延长其使用寿命，使用前请您认真阅读说明书，并严格按其规定执行。

由于产品的不断改进，本说明书内容可能与实际有些出入，在不影响使用及安全性能的条件下，不另外通知，请用户留意。

二、性能参数表（见表一）三、构造原理简介本机主要包括以下几个部分：导轨架、驱动体、驱动单元、电气系统、安全器座板、防坠安全器、限位装置、上电气箱、吊笼、下电器箱、底架护栏、电缆筒、电缆导向架、附着装置、电缆臂架、吊杆等。

（如图1所示）简介如下：1、导轨架：导轨架是升降机的运行轨道，由长度为1508mm的标准节通过高强度螺栓M24X240连接组成，螺栓预紧力不小于350N.m。

标准节由无缝钢管、角钢、钢管等焊接而成，其上装有齿条，通过三个内六角螺钉紧固，齿条可拆换。

标准节四根主弦杆焊有定位接头，齿条下端设有定位销，以便标准节安装时准确定位。

标准节截面中心尺寸为650X650mm，导轨架通过附着架与建筑物联接。
