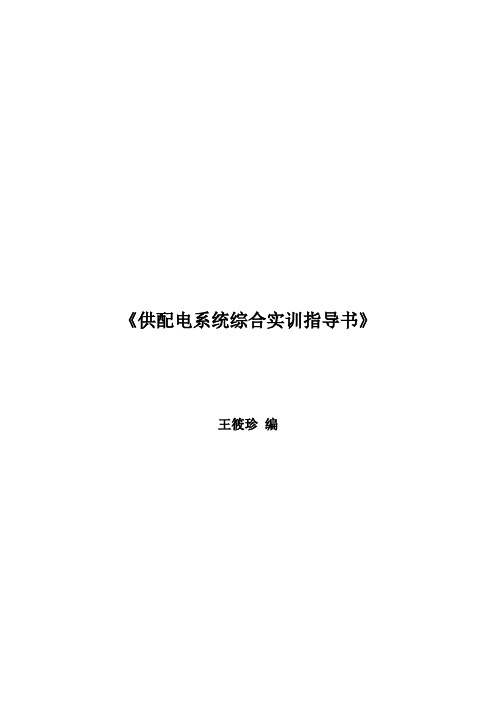

《供配电系统综合实训指导书》王筱珍编项目1 工厂供配电一次电气接线一、项目目的1. 熟悉10kV高压柜、低压柜的作用；2. 熟悉各高低压柜内部设备的连接、各设备的作用及其铭牌数据；3. 学会绘制供配电系统的电气设计图纸。
二、项目内容说明一般中小型工厂供配电系统由高压配电室、高压配电线路、变压器、低压配电室、电压配电线路等部分组成。
高压进线额定电压一般为10kV，低压线路额定电压为220/380V，由变压器实现10kV到0.4kV（比低压线路额定高约5%）的变压。
高、低压配电主接线的形式及设备的选型要根据具体的工厂供电情况确定。
在供配电系统设计时，设备之间的连接关系用规范的图纸表达。
工厂供配电设计应遵循相应规范，常见的规范如下：《供配电系统设计规范》GB50052-2009、《低压配电设计规范》 GB50054-2011 《10kV及以下变电所设计规范》GB50053-94、《民用建筑电气设计规范》JGJ16-2008、《建筑物防雷设计规范》GB50057-2010。
三、项目内容（1）按照实训室高、低压配电柜及设备之间的连接关系，分别画出高、低压配电主接线原理，分析各配电柜及设备在系统中的作用；（2）记录高、低压配电柜中各设备的铭牌数据，分析高低压断路器断流能力、高低压电缆的载流量及电流互感器的额定变流比；（3）按照规范图纸要求的格式，用3号图纸分别绘制高、低压配电一次系统接线图。
四、实训设备高、低压柜。
五、实训总结内容提交本项目内容（3）的用A3图纸绘制的高、低压配电一次系统接线图各一张。
项目2 10kV高压开关柜倒闸操作一、项目目的1. 了解倒闸操作相关的知识；2. 了解倒闸操作票的填写；3. 熟悉10kV高压开关、线路的相关倒闸操作。
二、项目内容说明因电力系统运行方式的需要，将电气设备（含二次设备）从一种状态转变为另一种状态所进行的一系列操作叫倒闸操作。
（一）倒闸操作的基本安全技术要求（1）倒闸操作应由两人进行，一人操作，一人监护。
文件名称供配电系统作业指导书编制/修订文件编号QT-ZD-WY-002 审核发布日期2015年5月9日批准适用范围**城监管综合服务中心设备工程部**城供配电系统作业指导书1. 目的维持供配电系统设备良好性能，确保供配电系统设施设备安全、正常运行。
2. 范围适用于**城供配电系统的作业指导。
3. 术语3.1 变压器：变压器是运用电磁感应原理制作的，将一种等级的交流电压变换为同频率的另一种等级的交流电压。
**城现在使用的变压器全部是由电压等级为10000V变换为电压等级400V的变压器。
3.2 成套配电柜：分为高压配电柜和低压配电柜。
3.2.1 高压配电柜称为高压开关柜，是以高压10000V开关为主的成套电器，用于供配电系统，作接受和分配电能之用。
3.2.2 低压配电柜是将低压400V电路所需的开关设备、测量仪表、保护装置和辅助设备等，按照一定的接线方案安装在金属柜内构成的一种组合式电气设备，用以进行控制、保护、计量、分配和监视。
3.3 心肺复苏法：是针对呼吸、心跳停止的触电人员所采取的抢救措施，即用心脏按压或其他方法形成暂时的人工循环，恢复心脏自主搏动和血液循环；用人工呼吸代替自主呼吸，达到恢复苏醒和挽救生命的目的。
心肺复苏法分为通畅气道、胸外按压和口对口人工呼吸三部分复苏的最终目的是脑功能的恢复。
4. 职责4.1 综合服务中心设备工程部配电运行工：负责对设备进行安全操作、巡视检查和维修保养；负责在发生各类异常情况时，及时处理并上报相关人员。
4.2综合服务中心设备工程部配电运行主管：负责对设备运行情况进行测试和检查；负责对设备在正常情况及事故处理时的停电、送电下达操作指令；负责在处理各类事故时，与供电公司协调停电送电的各类事项；并将处理过程及结果上报综合服务中心总监、设备工程部经理。
4.3 综合服务中心设备工程部经理：负责在设备发生各类异常情况时，及时到达现场并组织相关人员对设备进行检修、测试，确保设备具备安全运行条件。

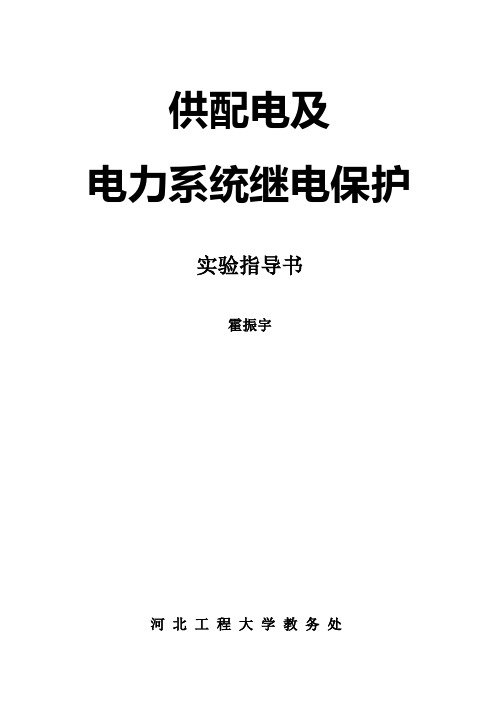

供配电及电力系统继电保护实验指导书霍振宇河北工程大学教务处目录TKDZBT-2型电力系统继保自动化实验装置交流及直流电源操作说明书电力系统继保自动化实验基本要求和安全操作规程实验内容（各实验设备挂箱按实验内容选用）实验一电磁型电流继电器特性实验实验二电磁型时间继电器实验实验三 6-10KV线路过电流保护实验实验四单相电源辐射式输电线路三段式电流保护实验实验五 DH—3型三相一次重合闸装置特性实验实验六具有灯光监视的断路器控制回路实验实验一电磁型电流继电器特性实验一、实验目的熟悉DL型电流继电器的实际结构、工作原理、基本特性；掌握其动作电流、返回电流及返回系数的整定计算方法。
绘制电磁型电流继电器特性实验的原理接线图。
二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流、返回电流和返回系数的定义是什么？3、如果继电器返回系数不符合要求，如何正确地进行调整？三、原理说明DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DL—20c继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态：常开触点闭合，常闭触点断开。
继电器的铭牌刻度值是按电流继电器两线圈串联时指示值等于整定值标注的；继电器两线圈并联使用时，整定值为指示值的2倍。
转动刻度盘上指针，可以改变游丝的作用力矩，从而改变继电器动作值。
四、实验设备五、实验内容及步骤开始实验前请认真学习本实验指导书第1-4页使用说明书，正确使用实验台。
1、电流继电器动作电流和返回电流的测试a、选择ZB11电流继电器组件中的DL—24C/2型电流继电器，确定动作值并进行初步整定。
本实验整定值为0.7A及1.6A。
用长柄一字螺丝刀打开继电器透明塑料外壳，用手拨动指针，使指针指在其中一组实验值。
b、根据整定值确定继电器线圈的接线方式（串联或并联）；查表1－2。

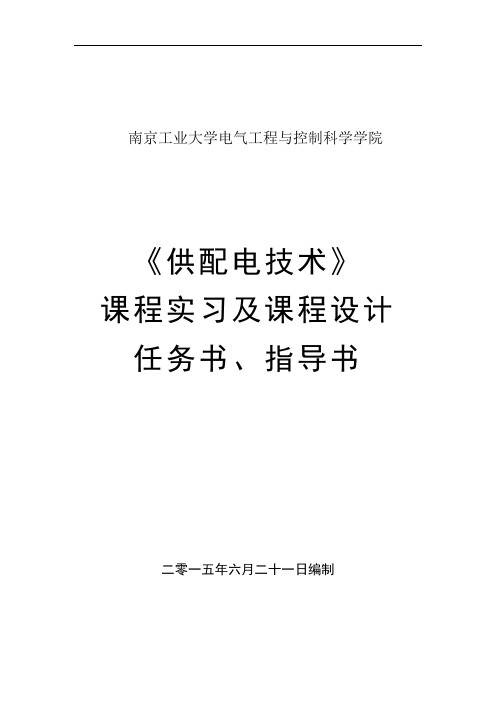

南京工业大学电气工程与控制科学学院《供配电技术》课程实习及课程设计任务书、指导书二零一五年六月二十一日编制《供配电技术》课程实习任务书、指导书一、实习内容1、熟悉CAD软件操作2、阅读某保障房小区10/0,4KV配电所电气设计图纸3、阅读某保障房小区各单体建筑电气设计图纸二、实习重点1、练习CAD软件操作2、阅读各配电所电气主接线图、0.4KV系统配置图、电气平面布置图3、阅读小区室外电缆走向、户外侧电缆分支箱布置、分支箱系统图4、阅读单体建筑物内电气设计图纸（尤其是配电干线图）5、阅读单体建筑防雷、接地设计图纸6、阅读配电所、单体建筑电子信息系统防雷设计内容7、通过阅读电气设计图纸，总结各个不同设计内容的主要设计要点。
三、初始条件1、小区10/0.4KV配电所设计图纸2、各单体建筑电气设计图纸四、实习小结1、采用实习小结统一封面装订2、实习小结不少于7页“南京工业大学信笺”手写，内容以前面的“实习重点”中的主要设计要点的总结为主。
五、时间安排1、实习时间2015-06-23～2013-06-28。
2、实习答疑时间自6.24日起，周三、周四、周五下午自由答疑，时间：18:40～20:40。
3、答疑地点浦B501或旁边教师休息室（答疑时如涉及设计图纸查看，请自带计算机）。
六、交资料时间2015.06.29日上午（18周周一上午）《供配电技术》课程设计任务书一、设计题目某工厂办公楼供配电系统设计。
二、工程概况本建设项目为南京市某工厂内办公楼建筑，该建筑由地面上11层、局部地下1层组成，建筑面积27464m2，建筑高度44.1m，属2类高层建筑。
该建筑地下1层为水泵房及备用设备房，地上1层为开敞式办公用房及部分设备用房（含变配电所），2层为内部食堂及部分办公用房，3～5层为开敞式办公用房，6～11层为办公及会议用房。
三、初始条件1、供电电源本工程供电电源为10KV高压电缆埋地引入，电源取自工厂上级10KV配电所。
供配电技术指导书供配电及电气控制课程设计指导书题目车间照明设计院系机械与电子系专业班级11电气2班学号1106440233 学生姓名张帅指导老师时宗亮起止时间10121230 前言1.1 课程设计目的本次课程设计主要综合训练学生运用供配电技术、电气照明、建筑电气等专业知识，完成某生产车间电气照明初步设计，力求做到技术先进、经济合理、安全可靠。
培养学生独立思考、独立收集资料、独立设计的能力；培养分析、总结及撰写技术报告的能力。
1.2课程设计的预备知识熟悉供配电技术、高低压电器技术等课程的相关知识。
1.3 课程设计要求按课程设计指导书提供的课题，根据第下表给出的基本要求及参数独立完成设计，课程设计说明书应包括以下内容1）文中的要语言简练通顺，图表规范正确2）文中的图形和符号尽量采用IEE标准3）课程设计论文在4000字左右4）课程设计论文内容完整、字迹工整、图表整齐规范、数据详实5）课程设计论文应按学院的统一要求格式打印装订成册设计技术参数工作量工作计划某车间面积为５０２０Ｍ２，室空间高度５Ｍ，桌面高０.８Ｍ，墙面反射系数，顶棚反射系数，要求车间的照度标准为１００勒克斯。
供配电总体方案的确定电光源类型的选择照度计算灯具布置负荷计算电气设备及管线的选择绘制供配电系统图绘制照明平面布置图第一周周一收集资料。
周二供配电总体方案的确定周三电光源类型的选择周四照度计算、负荷计算周五电气设备的选择第二周周一导线及管线的选择周二设备清单周三绘制供配电系统图周四绘制照明平面布置图周五总结并撰写说明书。
第一章课程设计内容电气控制课程训练一、照明接线1、单灯接线2、两地控制一盏灯接线3、日光灯接线二、电度表接1、单相电能表常用接线2、三相电能表常用接线3、带电流互感器三相电能表常用接线三、电机接线1、电机出线2、电机同名端判定2、单向运转接线3、正反转达接线4、星三角降压启动四、PLC控制电机1、PLC控制电机正反转（1）写出PLC的输入输出（I/O）分配表输入（I）输出（O）编号名称编号名称X1 正转按钮SB1常开Y1 电动机正转控制KM1 X2 反转按钮SB21常开Y2 电动机反转控制KM1 X3 转停止按钮SB31常开（2）画出PLC的外部接线图（3）梯形图（4）指令表2、PLC 控制电机Y-Δ降压启动（1）写出PLC的输入输出（I/O）分配表输入（I）输出（O）编号名称编号名称X1 启动按钮SB1常开Y0 控制KM接触器X2 停止按钮SB21常开Y1 控制KMY接触器Y2 控制KMΔ接触器2画出PLC外部接线图3梯形图4指令表供配电技术课程设计任务书一、目的通过设计，系统地复习、巩固工厂供电的基本知识，提高设计计算能力和综合分析能力，为今后的工作奠定初步的基础。

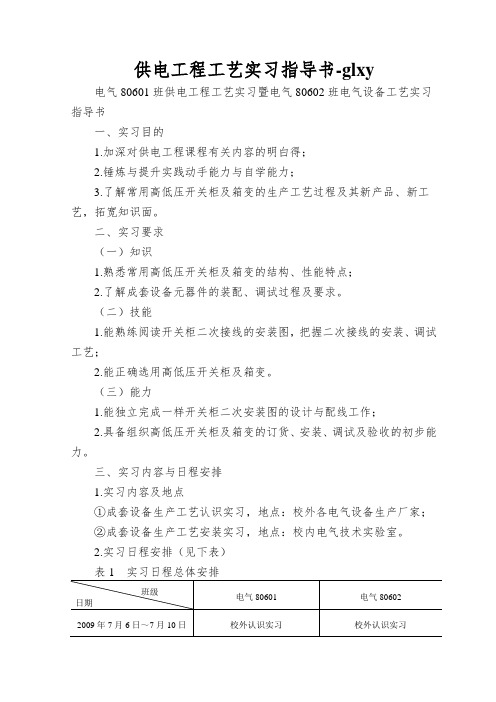

供电工程工艺实习指导书-glxy 电气80601班供电工程工艺实习暨电气80602班电气设备工艺实习指导书一、实习目的1.加深对供电工程课程有关内容的明白得；2.锤炼与提升实践动手能力与自学能力；3.了解常用高低压开关柜及箱变的生产工艺过程及其新产品、新工艺，拓宽知识面。
二、实习要求（一）知识1.熟悉常用高低压开关柜及箱变的结构、性能特点；2.了解成套设备元器件的装配、调试过程及要求。
（二）技能1.能熟练阅读开关柜二次接线的安装图，把握二次接线的安装、调试工艺；2.能正确选用高低压开关柜及箱变。
（三）能力1.能独立完成一样开关柜二次安装图的设计与配线工作；2.具备组织高低压开关柜及箱变的订货、安装、调试及验收的初步能力。
三、实习内容与日程安排1.实习内容及地点①成套设备生产工艺认识实习，地点：校外各电气设备生产厂家；②成套设备生产工艺安装实习，地点：校内电气技术实验室。
2.实习日程安排（见下表）表1 实习日程总体安排表2 校外实习日程安排（1周）表3 校内实习日程安排（1周）四、实习考核按实习期间表现、实习考核和实习报告综合评分，成绩为五级分制。
五、实习指导教师袁如明（负责校外认识实习）蒋步军（负责校内安装实习）1 高压开关柜应用1.1概述（格式：黑体小4号，顶格，1.25倍行距，下同）（内容：高压开关柜的定义、分类、型号讲明及制造标准。
格式：宋体5号，首行缩进2格，1.25倍行距，下同）1.2 生产工艺与出厂试验1.1.1 生产工艺过程及要求（格式：黑体5号，顶格，1.25倍行距，下同）（文字内容：高压开关柜的生产工艺过程及工艺要求。
）1.1.2 出厂试验项目及方法（文字内容：高压开关柜的出厂试验项目及方法简介。
）1.3 订货技术条件1.3.1 正常使用条件（文字内容：高压开关柜的正常使用环境条件。
）1.3.2 要紧技术参数（文字内容：高压开关柜的要紧技术参数，以某一型号为例，列表表示。
应有表序号及表名称。
实验一供配电系统的认识一、实验目的1、对供配电系统的组成有实感的认识。
2、对供配电系统中常用电器的操作方式、性能有实感的认识。
3、对配电装置及仪表有实观的认识。
二、预习要点1、供配电系统的组成。
2、供配电系统中常用电器的性能及操作方式。
3、配电装置组成，仪表的使用。
三、实验内容1、高压配电箱、低压配电箱的认识。
2、各类电器的认识。
3、各类仪表的认识。
4、柴油发电机组的认识。
四、实验设备VS-1型高压配电箱，发电机主配电板，各类电器设备五、实验步骤随教师讲解并做好记录。
六、问题和讨论1、高压配电箱与低压配电箱有何不同之处？2、高压开关与低压开关有何不同之处？实验二高压自动开关实验一、实验目的1、了解高压自动开关的组成。
2、了解高压自动开关各种保护功能。
3、了解手动操作机构及电动操作机构、电动储能机构、跳闸机构及解列操作规程。
二、预习要点1、高压自动开关的原理。
2、高压自动开关各种保护值的整定。
3、高压自动开关操作机构及操作规程。
三、实验内容1、测取高压开关过载保护的特性曲线。
2、测取高压开关短路保护的特性曲线。
3、熟悉各种操作规程及各种操作反映在开关中的机械联动关系。
四、实验设备VS-1型真空断路器五、实验步骤1、输入不同数据，测取数据，画过载保护曲线；2、输入不同数据，测取数据，画短路保护曲线；3、打开VS-1型开关面板，实现各种操作，并记录开关内部的联动关系。
六、数据处理ti七、问题及讨论1、高压真空开关具有哪些保护功能？2、真空高压开关目前处于哪个阶段的开关产品，与其它类型的高压开关相比有哪些优势？实验三过电流保护实验一、实验目的1、掌握供配电线路中过电流保护及电流速断保护值的整定计算方法。
2、熟悉电流速断保护及反时限保护常用电器的选择。
二、预习要点1、供配电系统中过电流保护电流值与时间值的整定与计算。
2、各种电器件的功能。
三、实验内容1、供配电线路其额定值为630A，计算及整定过电流保护值。
供配电系统实验指导书李英姿 龚静 阴振勇 编制北京建筑工程学院供电实验室2009年 8月实验一 电磁型电流继电器和电压继电器实验一．实验目的1．熟悉 DL 型电流继电器和 DY 型电压继电器的实际结构，工作原理、基本特性。
2．掌握动作电流、动作电压参数的整定。
二．预习与思考1．电流继电器的返回系数为什么恒小于 1？2．动作电流（压），返回电流（压）和返回系数的定义是什么？3．实验结果如返回系数不符合要求，你能正确地进行调整吗？4．返回系数在设计继电保护装置中有何重要用途？三．原理说明DL20C 系列电流继电器和DY20C 系列电压继电器为电磁式继电器。
由电磁系统、整定装置、 接触点系统组成。
当线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。
转动刻度 盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。
改变线圈的串联并联，可获得不同的 额定值。
DL20C 系列电流继电器铭牌刻度值，为线圈并联时的额定值。
继电器用于反映发电机，变压 器及输电线短路和过负荷的继电保护装置中 。
DY20C 系列电压继电器铭牌刻度值，为线圈串联时的额定值。
继电器用于反映发电机、变压 器及输电线路的电压升高（过压保护）或电压降低（低电压起动）的继电保护装置中。
四．实验设备序号 设备名称 使 用 仪 器 名 称 数量1 控制屏 12 EPL20 变压器及单相可调电源 13 EPL04 继电器（一）—DL21C 电流继电器 14 EPL05 继电器（二）—DY28C 电压继电器 15 EPL11 交流电压表 16 EPL12 交流电流表 17 EPL18 直流电源及母线 18 EPL13 光示牌 1五．实验内容1. 整定点的动作值、返回值及返回系数测试实验接线图 12、图 14 分别为过流继电器及低压继电器的实验接线。
广东机电职业技术学院自编教材供配电技术实验指导书雷红玲主编广东机电职业技术学院电气学院2011-5目录实训项目一日有功负荷曲线的绘制 (3)实训项目二某工厂负荷分析及计算 (5)实训项目三高压一次设备的认识及主接线图绘制 (7)实训项目四低压一次设备的认识及主接线图绘制 (10)实训项目五电缆的认识、测量与接线 (12)实训项目六参观学院变电站 (15)实训项目一日有功负荷曲线的绘制•负荷曲线是表征电力负荷随时间变动情况的一种图形。
按照时间单位的不同, 可画成日负荷曲线和年负荷曲线。
日负荷曲线以时间先后为序绘制, 而年持续负荷曲线以负荷的大小为序绘制。
分析负荷曲线可以了解负荷变动的规律。
从工厂来说, 可以合理地、有计划地安排车间、班次或大容量设备的用电时间, 从而降低负荷高峰, 填补负荷低谷, 这种“削峰填谷”的办法可使负荷曲线比较平坦, 调整负荷既提高了供电能力, 也是节电的措施之一。
••一、实训目的•根据实测的负荷分布数据和手工绘制的学院变压器的日负荷曲线, 了解学院在一天中负荷的动态变化情况。
在此基础上对配电变压器进行“移峰填谷”、“低谷时用一台变压器, 高峰时投入2台变压器” , 以实现经济运行。
••二、实训内容•某学院一天内的负荷统计资料如下, 试据此绘制出该学院当天的日有功负荷曲线（阶梯型）。
•三、、实训要求•（1）自己用铅笔制出一张较规范的坐标纸, 然后绘制负荷曲线；•（2）所选刻度大小合适；•（3）绘图清晰、规范、完整。
•四、绘制负荷曲线实训项目二某工厂负荷分析及计算•一、实训目的• 1.掌握用需要系数法进行负荷计算。
• 2.能对某一小型工厂负荷进行计算。
• 3.通过计算掌握导线及开关设备的选择原则。
••二、实训场地及要求• 1.实训场地: 教室•2、4人为一小组, 相互探讨, 教师指导。
•3、训练前老师布置实训任务, 提前查找资料带到教室。
•以1号车间为例, 列出详细的负荷公式并写出计算过程。
JBZ-5型电力自动化和继电保护及工厂供配电技术综合实验装置实验指导书浙江高自成套设备有限公司浙江高校自动化技术研究所目录一、继电器特性实验 (4)实验1 电流继电器和电压继电器特性实验 (4)实验2 JSS48A-S时间继电器特性实验 (10)实验3 中间继电器特性实验 (13)实验4 信号继电器特性实验 (16)实验5 DCD—2差动继电器实验 (19)实验6 方向阻抗继电器实验 (23)实验7 三相一次重合闸装置实验 (27)二、继电保护实验 (32)实验8 线路的定时限过电流保护实验 (32)实验9 线路的反时限过电流保护实验 (36)实验10 低电压闭锁电流速断保护实验 (42)实验11 单侧电源辐射式输电线路三段式电流保护实验 (45)实验12 装设跳跃闭锁继电器的断路器控制回路实验 (57)实验13 “用前加速”和“后加速”方法提高继电保护性能的实验 (60)三、低压电器与工厂供配电实验 (62)实验14 接触器动作值的检验和触头联锁关系实验 (62)实验15 单相及三相漏电保护电路原理及测试实验 (65)实验16 电流互感器各种常见接线方案及用于电流测量、过电流保护实验 (68)实验17 电压互感器各种常见接线方案及用于电压测量、过电压保护实验及相对地短路保护 (72)实验18 断路器组成的三级保护实验 (75)附录一三相交流电发生器使用说明 (77)四、电力自动化实验 (79)实验19 模拟电力系统组成实验 (79)实验20 模拟电力系统并联与短路实验 (82)实验21 模拟变压器的低电压启动的过电流实验 (86)实验22 模拟变压器的差动保护实验 (91)实验23 模拟配电网自动化实验 (96)实验24 模拟发电机输出功率的调节实验 (101)实验25 模拟发电机过电压保护实验 (105)一、继电器特性实验实验1 电流继电器和电压继电器特性实验一、实验目的1.了解继电器基本分类、方法及其结构。
实验一 高低压电器认识实验一、实验目的熟悉高低压电器、高低压成套配电装置的结构、功能，了解其技术特性。
二、实验主要仪器与设备各种高低压电器设备、高低压成套配电装置。
三、实验原理（一）高压熔断器熔断器是常用的一种简单的保护电器。
当通过它的电流超过规定值并经过一定的时间后熔体熔化，从而切断电流，对线路及设备进行短路保护或过负荷保护。
1．户内高压熔断器①RN1和RN2型高压管式熔断器。
RNl 及RN2型熔断器结构如图1-1所示，主要由熔管、触座、动作指示器、绝缘子、石英砂填料和底座组成。
图1-1 RNl 及RN2型熔断器结构图 短路电流通过时，并联铜丝熔断产生电弧，电弧在充满石英砂填料的熔管内燃烧，灭弧过程中利用了粗弧分细、长弧切短、狭沟灭弧和冷却灭弧等灭弧方法。
②XRNT 、XRNP 型高压限流熔断器。
XRNT 、XRNP 型高压限流熔断器结构如图1-2所示。
（b ）熔管剖面图（a ）外形图（a）外形图（b）剖面图图1-2 高压限流熔断器的结构图熔断器本体主要由瓷质熔管、丝状或片状熔体、高纯度石英砂、瓷芯柱、撞击器等组成。
熔断器依靠石英砂对电弧的吸热和游离气体向石英砂间隙扩散的作用进行灭弧，同时可利用冶金效应形成串联电弧，将长弧切短加速灭弧。
熔丝熔断时，撞击器迅速弹出, 驱动连锁电器（常用负荷开关）的脱扣器而使开关跳闸或并发出熔断信号。
２、户外高压跌开式熔断器如图1-3所示为RW4-10（G）型跌落式熔断器结构。
熔断器熔管外层为酚醛纸管或环氧玻璃布管，内套纤维质消弧管，其灭弧原理为：短路电流使熔体熔断，形成电弧，电弧灼烧消弧管内壁，产气纵吹电弧而熄灭。
如图1-4所示为RW10-10F跌开式熔断器。
在一般跌开式熔断器的上静触头上加装了一个简单的灭弧室，因而可以带负荷操作，相当于负荷开关。
图1-3RW4-10(G) 型跌落式熔断器图1-4 RW10-10负荷型跌开式熔断器（二）高压隔离开关高压隔离开关是一种没有灭弧装置的开关电器，其功能主要是隔离高压电源，以保证对其他电气设备检修工作的安全。
图1-5所示为GN8-10高压隔离开关的外形结构图，它的三相闸刀安装在同一底座上，一般用手动操动机构进行操作。
图1-5 GN8-10型高压隔离开关外形（三）高压负荷开关高压负荷开关结构上与隔离开关相似，但有简单的灭弧装置，能够带负荷操作。
图1-6为FN12-12户内压气式负荷开关结构图。
采用压气式灭弧原理，动触头由导电筒构成，作为活动的气缸，利用气缸与固定的活塞相对运动产生压缩空气，形成强大气流，使电弧迅速熄灭。
图1-6 FN12-12户内压气式负荷开关结构（四）高压断路器高压断路器是具有完善的灭弧装置的高压开关电器。
用来通断负荷电流；短路故障时，在保护装置作用下自动跳闸。
按采用的灭弧介质分，有油断路器、SF6断路器、真空断路器、压缩空气断路器等。
1．高压少油断路器高压少油断路器主要由灭弧室、触头系统、传动机构和框架组成。
图1-7所示是SNl0-10型高压少油断路器的外形结构和油箱内部结构图。
（a）外形结构（b）内部剖面结构图1-7 SN10-10型少油断路器结构图工作及灭弧原理如下：合闸时，经操动机构和传动机构将导电杆插入静触头来接通电路。
分闸时，导电杆向下运动并离开静触头，产生电弧，使油分解形成封闭气泡，油压迫使逆止阀上升堵住中心孔，电孤在封闭的空间内燃烧。
同时，导电杆迅速向下运动，相继打开一、二、三道灭弧沟和纵吹油囊，油气混合物强烈地横吹、纵吹电弧。
2．高压真空断路器ZN12-10真空断路器主要由真空灭弧室、弹簧操动机构和绝缘支撑件等组成。
真空灭弧室由圆盘状的动静触头、屏蔽罩、波纹管屏蔽罩、陶瓷外壳等组成，其结构如图1-8所示。
图1-8 ZN12-10型真空断路器结构图开断过程：在触头刚分离时，高电场发射和热电发射使触头间产生真空电弧，使金属触头表面产生金属蒸气，金属离子在屏蔽罩内壁上凝聚，以致电弧在自然过零后极短的时间内，触头间隙又恢复了原有的高真空度。
3．六氟化硫（SF6）断路器图1-9所示为LN2-10型高压SF6断路器的结构图。
（a）外形图（b）灭弧室结构图1-9 LN2-10型高压SF6断路器结构图断路器的静触头和灭弧室中的压气活塞是相对固定的。
当跳闸时，装有动触头和绝缘喷嘴的汽缸由断路器的操动机构通过连杆带动离开静触头，使汽缸和活塞产生相对运动来压缩SF6气体并使之通过喷嘴吹出，用吹弧法来迅速熄灭电弧。
（五）高压开关柜高压开关柜是将一、二次设备按一定的线路方案组合而成的一种成套配电设备。
1．固定式高压开关柜固定式高压开关柜的柜内所有电器部件都固定安装在不能移动的台架上。
图1-10为XGN56-12箱型（户内）交流金属封闭型高压开关柜外形图和内部结构图。
该型开关柜柜体骨架由钢板折弯后组装而成，柜内分断路器室、主母线室、电缆室、继电器仪表室等，各隔室由接地良好的隔板相隔。
（a）外形图（b）内部结构图图`1-10 XGN56-12箱型开关柜结构图2. 手车式（移开式）高压开关柜将某些主要电器设备固定安装在可移动的手车上。
当手车上安装的电器设备发生故障或需检修、更换时，随同手车一起移出柜外，再推入同类备用手车，即可恢复供电。
如图1-11所示为KYN28A-12型开关柜的外形结构和内部剖面图。
该开关柜完全金属铠装，由金属板分隔成手车室、母线室、电缆式和继电器仪表室，每一单元的金属外壳均独立接地。
（a）外形图（b）内部剖面图图1-11 KYN28A-12型开关柜的外形结构和内部剖面图（六）低压一次设备供配电系统中的低压一次设备种类繁多，有低压熔断器、低压刀开关、低压刀熔开关、低压负荷开关、低压断路器和低压配电屏等。
1、低压熔断器（1）RM10系列熔断器结构如图1-12所示。
当短路电流通过时，熔片窄部先熔断，使熔管内形成几段串联的电弧而易于熄灭；过负荷时，往往在宽窄之间的斜部熔断。
（a）外形图（b）熔片图图1-12 RM10系列熔断器结构图（2）有填料密闭管式熔断器。
以RT0型为例，其外形及内部结构如图1-13所示。
（a）熔体（b）外形图图1-13 RT0低压熔断器结构图RT0熔断器主要由瓷熔管、铜熔体和底座三部分组成，熔管内装石英砂。
熔体变截面小孔可使熔体在短路电流通过时熔断，将长弧分割为多段短弧；引燃栅具有等电位作用，使粗弧分细；电弧电流在石英砂中燃烧，形成狭沟灭弧。
2．低压断路器（1）图1-14为DZ20系列塑料外壳式低压断路器的结构图。
其主要特征是，所有部件都安装在一个塑料外壳中，没有裸露的带电部分，提高了使用的安全性。
1-14 DZ20型塑料外壳式低压断路器（2）图1-15是DW15型低压断路器的外形图和内部结构图。
由触头系统、操作机构和脱扣器系统组成。
灭弧室里采用钢纸板材料和数十片铁片作灭弧栅来加强电弧的熄灭。
脱扣系统有过负荷长延时脱扣器、短路瞬时脱扣器、欠电压脱扣器和分励脱扣器等。
图1-15 DW15型低压断路器的外形图和内部结构图3．低压开关柜低压开关柜的种类很多，按其结构有固定式和抽屉式两种基本型式。
图1-16和图1-17所示分别为GGD固定式低压开关柜、GCS抽出式低压开关柜（PC 柜）外形图。
图1-16 GGD固定式低压开关柜外形图图1-17 GCS型低压抽出式开关柜外形图六、思考题1、电弧对电气设备的安全运行有哪些影响?开关电器中有哪些常用的灭弧方法?其中最常用、最基本的灭弧方法是什么?2、比较高压断路器、高压负荷开关、高压隔离开关的功能、结构特点，操作时分别应注意哪些事项？七、实验报告1、具体针对某型设备，全面说明其构造、阐述其工作原理、分析其特点，熟悉其技术参数及其含义等。
对于开关柜，还应绘制其主接线。
2、若是参观，根据参观内容写出报告。
实验二DL-31型电流继电器特性实验一、实验目的：1、了解常规电流继电器的构造及工作原理。
2、掌握设置电流继电器动作定值的方法。
3、学习微机型继电保护试验测试仪的测试原理和方法，并测试DL-31型电流继电器的动作值、返回值和返回系数。
二、DL-31型电流继电器简介：DL-31型电流继电器用于电机、变压器及输电线的过负荷和短路保护中，作为启动元件。
DL-31型电流继电器是电磁式继电器，当加入继电器的电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开；当电流降低到0.8倍整定值时，继电器返回，动合触点断开，动断触点闭合。
继电器有两组电流线圈，可以分别接成并联和串联方式，接成并联时，继电器动作电流可以扩大一倍。
继电器接线端子见图2-1-1，串联接线方式为：将④、⑥短接，在②、⑧之间加入电流；并联接线方式为：将②、④短接，⑥、⑧短接，在②、⑧之间加入电流。
做实验时可任意选择一种接线方式。
图2-1-1 DL-31继电器接线端子打开电流继电器面板前盖，拨动定值设定指针，可设定电流继电器的整定值。
三、实验接线：1. 集控台内部已连接线说明：本实验台将继电器线圈接成串联方式，并在实验台内部已将电流继电器的电流线圈输入端子（②、⑧端子）及继电器的动合触点（①、③端子）引到实验台面上电流继电器的接线端子区，并以符号标示。
2. 实验中应连接的线：将测试仪产生的任意一相电流信号与电流继电器的电流输入端子I，I n连接，继电器动作接点的连接见下图，即动作接点需要连接到信号灯的控制回路中，同时也要接到测试仪的任意一对开入接点上（注意接线柱的颜色要相同）。
其中“24V+”、“24V-”、“A”、“K”均为实验台上的连接点。
四、测试方法：控制测试仪的输出，从小到大动态地改变加入电流继电器中的电流，直至其动作；再减小电流直至其返回，测试电流继电器的动作值、返回值和返回系数。
可采用自动测试方法，也可采用手动测试方法。
五、实验内容：注：本实验需使用TQWX-II微机型继电保护试验测试仪，请仔细阅读《TQWX-II 微机型继电保护试验测试仪用户手册》或继电保护信号测试系统软件帮助文件中的有关内容。
（一）手动测试继电器动作值及返回值方法：将测试仪设置为手控方式对继电器进行测试：手动操作不断增加测试仪发出的电流，直至电流继电器动作；再不断减小电流，直至电流继电器返回。
步骤：1. 按“三、实验接线”中的方法接好连线。
2. 打开测试仪电源，在PC机上运行继电保护信号测试系统软件，进入“继电器特性通用测试”模块。
如图2-1-2。
图2-1-2继电器特性通用测试界面3. 设置测试仪的控制参数：分别设置测试仪的控制变量，开关量连接，见图2-1-3和图2-1-4。
其中当前控制变量即：实验过程中按设置规律动态变化的量，测试仪产生的其余电气量在实验过程中均保持不变。
本实验中需要动态改变加入到继电器中的电流，因此把当前变量设为“Ia幅值”（示例是接入电流继电器的量为A相电流，如接入继电器的电流为其他相电流，当前变量设为相应的电流幅值）；变量的变化步长直接影响测试精度，为提高精度，可设为0.05A。
