VA16三合一数字万用表使用规程

数字万用表操作规程操作规程：一、操作前注意事项:1、将ON/OFF开关置于ON位置,检查9V电池。

如果电池电压不足，“”将显示在显示器上。

这时应更换电池后方能使用该仪表。

2、测试笔插孔旁边的“"符号表示输入电压不应超过说明书规定的数值,这是为了保护内部线路免受损伤。

3、测试前应将功能开关置于你所需要的量程位置。

4、切勿在功能开关置于位置时测量电压或电流。

5、切勿测量高于地电位1000V的直流电压或700Vd的交流电压，以确保人身安全。

6、在测量高电压时，注意不要接触被测电路或未使用的仪表端子。

二、直流电压测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

2、将功能开关置于所需的V量程位置,并将测试笔连接到待测电源或负载上，红色表笔所接端的极性将和电压值同时显示在显示器上。

三、交流电压测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔.2、将功能开关置于所需的V~量程位置，并将测试笔连接到待测电源或负载上,从显示器上读取测量结果.四、电阻测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

2、将功能开关置于所需的Ω量程位置，将表笔并接到被测电阻上，从显示器上读取测量结果。

五、直流电流测量1、将黑色表笔插入COM插孔,当被测电流不超过200mA时，红色表笔插入mA插孔。

如果被测电流在200mA和20A之间，则将红色表笔插入A插孔。

2、将功能开关置于所需的A量程位置，并将测试笔串联接入到待测负载上，电流值显示的同时将显示红表笔连接的极性。

六、交流电流测量1、将黑色表笔插入COM插孔，当被测电流不超过200mA时,红色表笔插入mA插孔。

如果被测电流在200mA和20A之间,则将红色表笔插入A插孔。

2、将功能开关置于所需的A～量程位置，并将测试表笔串联接入到待测负载上，从显示器上读取测量结果。

数字万用表校准方法校准方法：一、 将ON/OFF开关置于ON 位置,黑色表笔插入COM 插孔,红色表笔插入V/Ω/F 插孔.二、 将功能开关置于20V 档，黑色表笔接入2V 标准电池的负极，红色表笔接入标准电池的正极。

数字万用表操作规程
数字万用表又叫多用表、三用表、复用表，万用表分为指针式万用表和数字万用表引。

是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。

数字万用表操作规程：
1、使用前应熟悉万用表各项功能，根据被测量的对象，正确选用档位、量程及表笔插孔。

3、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。

如不能调零或数显表发出低电压报警，应及时检查。

4、在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。

5、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。

万用表操作规程
万用表操作规程
一、工具准备
1、万用表
2、待测电源或电器
3、连接线
4、电池
5、使用说明书
二、电路接线
1、仔细阅读电源或电器的使用说明书，确定所需测量的电量
2、将待测电源或电器与万用表的测试导线相连
3、注意连接线的正确连接，一般情况下红色连接正极，黑色连接负极
4、万用表的旋钮要设定到正确的档位
5、接线必须牢固，不能出现接触不良的状况
三、安全注意事项
1、万用表的测试范围和量程要与待测电器的要求相适应
2、使用万用表时必须戴绝缘手套
3、电路中的电池应该拆卸后，再进行测量操作，以防触电时发生火花引起爆炸
4、在接线前，应断开电源或电器的电源开关
5、在测量时，尽量不要使用大电压或大电流档位，以避免出现危险
6、操作中要注意不要使万用表碰到其他金属器具或电路，以免短路或产生电弧
四、测量维护
1、要保证万用表干净、整洁，避免在使用中测量不准确
2、测量完成后，要关闭万用表的电源开关，拆卸连接线
3、保证万用表存放在干燥的地方，避免受潮、进水
4、定期测试万用表的电压、电流指示是否准确，并及时更换电池
5、如果发现万用表故障，应及时送修，不要擅自拆修
五、总结
1、操作前要仔细阅读电器或电源的使用说明书，确定测试的电量
2、接线前要注意连接线的正确连接，万用表的旋钮要设定到正确的档位
3、使用时要遵守安全注意事项，保证操作的安全和准确
4、操作后要及时拆除连接线，关闭万用表的电源开关，并定期维护和测试
5、不懂操作的话，不要随意操作，以免引起电击或电路故障。

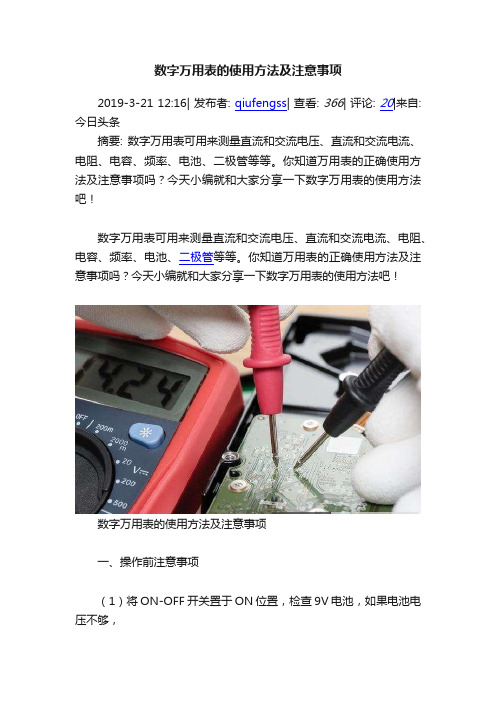

数字万用表的使用方法及注意事项2019-3-21 12:16| 发布者: qiufengss| 查看: 366| 评论: 20|来自: 今日头条摘要: 数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、频率、电池、二极管等等。

你知道万用表的正确使用方法及注意事项吗？今天小编就和大家分享一下数字万用表的使用方法吧！数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、频率、电池、二极管等等。

你知道万用表的正确使用方法及注意事项吗？今天小编就和大家分享一下数字万用表的使用方法吧！数字万用表的使用方法及注意事项一、操作前注意事项（1）将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不够，或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步骤进行；（2）测验前，功能开关应放置于所需量程上，同时要注意指针的位置，如下图所示；数字万用表的使用方法及注意事项（3）同时要特别注意的是，测量过程中，若需要换挡或换插针位置时，必须将两支表笔从测量物体上移开，再进行换挡和换插针位置。

二、电压档的运用与注意事项测电压时，必须把黑表笔插于COM孔，红表笔插于V孔，如下图红色框所示；数字万用表的使用方法及注意事项若测直流电压，则将指针打到如下图所示直流档位。

数字万用表的使用方法及注意事项若测交流电压，则将指针打到如下图所示交流电压档位。

数字万用表的使用方法及注意事项(1)如果不知道被测电压范围，将功能开关置于大量程并慢慢降低量程(不能在测量中改变量程)。

(2)如果显示“1”，表示过量程，功能开关应置于更高的量程。

(3) △!表示不要输入高于万用表要求的电压，显示更高的电压值是可能的，但有破坏内部线路的危险。

(4)当测高压时，应特别注意避免触电。

(5)数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。

但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

万用表的操作规程及注意事项万用表是一种非常常见的电子测量仪器，广泛应用于电子、机械、化工、医疗等众多领域。

但是，如果不正确使用，使用者可能会受到电击，仪器可能会受到损害，甚至会发生火灾、爆炸等危险。

因此，正确的操作规程及注意事项至关重要。

以下是本文的主要内容：一、操作规程1. 检查仪器是否符合要求。

检查仪器的标牌及参数是否正确，检查不同测量档位的显示是否符合规范。

2. 设置测量档位。

在进行测量之前，要先选择恰当的测量档位。

如果测量电压、电流或电阻过高或过低，就会导致错误的测量结果，甚至会损坏万用表。

3. 连接被测电路。

将测量引线或夹具端口插到正确的接口上，确保不会出现接触不良、短路或开路等情况。

对于待测电路，一定要先切断电源，等待一段时间以使电容器放电。

4. 读取测量结果。

读取结果时，应该注意保持良好的测量环境，防止外界电磁干扰，注意擦拭仪表盘并调整仪器的正反极性。

当读取结果时，检查数字是否清晰，是否符合规范。

5. 断开测量电路，关闭仪器。

用仪器上的开关切断被测电路，关掉万用表。

二、注意事项1. 不要在带电电路中操作。

在进行电路连接前，必须确保电路断电，并等待足够时间，使电容器放电。

2. 仪器的分辨率和精度不同。

使用者需要对不同的测量器具的分辨率和测量范围进行认真理解，选择适合的量程进行测量。

3. 不要将仪器用于不正确的适用范围。

使用者不能通过万用表来测试强电，例如电源电压和主电源电流等。

4. 保持仪器的清洁和干燥。

不要使用湿润的手或湿布擦拭仪器以防止进水和短路。

5. 线路接线端口的颜色不同。

使用者应注意两个端口的颜色，红色代表正，黑色代表负，这样能可以有效避免测量误差。

6. 使用合适的安全措施。

在测量高电压时，要使用高压探针和其他必要的保护措施，以避免不必要的伤害。

7. 不要在超出电压范围时测量电压。

在不正确的电压范围内测量电压会导致严重的损坏、危险和可能会引发火灾。

总之，万能电表是一种非常有用的电子测量仪器，但是使用者必须正确理解并严格遵循其操作规程和注意事项，以确保安全使用和正确测量结果。

数字万用表使用说明书详细使用方法图解
自己购买一只数字万用表，看使用说明书即可会用。

万用表说明书介绍的非常详细。

家用220V电压测试→首先将档位打到'V~600V'上（不同型号万用表档位电压不一样还有750V的）,然后将黑色的表笔插在'COM'插孔,将红色的表笔插在'TEMP“插孔,开始测量交流电压(即市电)的电压范围通常为220V+15%，即187V~253V。

交流电流测试→首先将档位打到'mA~200mA'上,然后将表笔插在万用表上,黑色表笔插在'COM'插孔,将红色表笔插在'mA'插孔,然后把红色表笔连接在风扇的“正极'上,将黑色表笔连接在风扇的“负极”上,通过串联电路,即可测量风扇工作时的电流。

9V电池测试→首先将档位打到“V=-'上,然后将黑色的表笔插在' COM'插孔,将红色的表笔插在'TEMP插孔,开始测量9V电池电压,红色表笔接“正极' ;黑色表笔接“负极”，测量结果在10V左右。

发光二极管测试→首先将档位打到“+.)'上,然后将黑色的表笔插在“COM'插孔，将红色的表笔插在'VΩ TEMP'插孔,开始测量二极管；当LED灯全亮时说明灯管都正常。

通断蜂鸣测试→首先将档位打到“二极管符号'上,然后将黑色的表笔插在'COM'插孔,将红色的表笔插在'vΩ TEMP'插孔,开始测试通断蜂鸣,导线通路时,仪表会发出声光报警提示。

电阻值超过30Ω,蜂鸣器不会发出声音来。

自己不会使用万用表，完全是小白即便是别人手把手。

万用表操作规程万用表是一种常用的电器测量仪器，能够测量电压、电流、电阻和其他电气参数。

为了确保安全和准确性，以下是万用表的操作规程，供参考使用：一、安全操作规程：1. 遵循万用表的使用说明书，并确保事先了解所测量对象的特性和限制。

2. 使用绝缘手套和鞋子，确保操作时与地面保持良好的接触。

3. 在测量之前，先检查万用表的外观是否完好，并确保电源电压与所需电压相匹配。

4. 身体状况不佳、疲劳或情绪不稳定时不得操作万用表，以免发生意外。

5. 确保万用表和测量对象的电气接地正确，避免电击事故。

6. 使用符合国家或地区标准的防护设备，如安全眼镜和耳塞，以防潜在危险。

7. 在测量高电压时，按照安全规定使用带有快速熔断装置的安全电缆。

8. 在测量高电流前，切断电源并检查仪表和测量电路的额定电流是否相匹配。

二、操作步骤：1. 打开万用表电源，并检查测量区域的电源，确保电源电压与万用表的电源电压匹配。

2. 选择合适的测量范围和功能，如电压（V）、电流（A）或电阻（Ω）。

3. 将测量引导线的红色插头插入仪表上的红色孔，将黑色插头插入黑色孔。

4. 确保两个测量引导线正确连接到测量对象上，红色插头连接到正极，黑色插头连接到负极。

5. 调整设备的旋钮或按钮，使指针或显示屏上显示零值，以确保测量的准确性。

6. 按下测量按钮或转动测量旋钮，开始测量。

7. 在测量时，确保测量对象与其他金属物体隔离，以避免干扰或短路。

8. 仔细观察万用表的指针或显示屏上的数值，并确保读取正确的单位和数值。

9. 在测量结束后，将引导线从测量对象上拔出，关闭仪器的电源。

三、万用表的维护保养：1. 每次使用万用表后，应将其存放在干燥、通风、无腐蚀气体的地方，以防止损坏。

2. 定期检查测量引导线的插头和线缆是否磨损或损坏，如有需要及时更换。

3. 清洁仪器时，应使用干净的软布轻轻擦拭，避免使用化学溶剂或水。

4. 不使用时，应关闭仪器的电源，以延长电池的使用寿命。

万用表安全技术操作规程万用表是一种常见的电子测量仪器，广泛应用于电子、电气、机械等领域的各种电量和参数测量中。

但是，由于万用表工作时与电力相关，如果在操作时不注意安全，就可能会发生电击事故，造成不可挽回的损失。

为了保障工作人员的安全，在使用万用表时必须遵守以下安全技术操作规程：一、遵守操作规程在使用万用表前，必须认真阅读使用说明书，了解每个控制钮和线路接口的作用及正确的使用方法。

在测量时要按照要求选择测量范围和测量方式，并遵守测量时应注意的事项。

二、正确连接电源万用表用电前必须接好电源线，严禁用带破损、裸露的电线操作。

使用的电源必须符合额定电压范围，并符合标准的电气安全要求。

三、正确接线测量操作人员一定要学会正确地操作和接线。

在接线前必须切断电源，并接好接线头。

万用表的接线一般都是在开机前进行的，电源开启后就可以进行测试。

在连接过程中，先连接地线，再连接被测量的电路。

四、注意安全用量程万用表的量程设置必须符合被测电路的电压和电流大小，否则就会发生测量过程中的过载，因此必须选择合适的量程。

在使用万用表的过程中，要注意保持万用表与被测电路的接口良好，切勿使用受损或松动的接口。

在对高压或高电流进行测量时必须特别注意安全，所选量程必须足够大，以避免发生危险。

五、维护保养万用表在测量后，应将万用表的控制钮都调到最小，保证安全。

在长时间不使用时，应将电源线从电源插座中拔掉。

还应经常检查万用表的工作状态，如发现损坏的部分及时维修或更换，保证使用的安全。

在使用万用表时，一定要遵守上述操作规程，确保安全。

不要贪图方便，急于操作。

只有做好了安全措施，在操作过程中才能更加放心自如，同时也可以避免不必要的损失和事故。

描述数字万用表的使用操作流程简介数字万用表（Digital Multimeter）是一种用于测量电压、电流和电阻等电气参数的便携式测试仪器。

它通常由数字显示屏、旋钮、插孔和测量引线组成，具有操作简便、精确度高等特点。

本文将介绍数字万用表的使用操作流程。

步骤1.准备工作–确保数字万用表电池电量充足，如电池电量不足，需更换新电池。

–确保测试环境安全，如避免触电等危险情况。

–握持万用表前，确保手部干燥，以免导致误操作或触电。

2.选取测量模式–确认待测电路或元件的电压、电流或电阻类型。

–旋转万用表旋钮，选取对应的测量模式，如V（电压）、A （电流）、Ω（电阻）等。

3.连接测量引线–检查测量引线的插头与插孔的类型，如插头和插孔的颜色、标志等。

–根据所选测量模式，将测量引线插入正确的插孔中。

通常，红色引线连接正极，黑色引线连接负极。

4.测量电压–确保电路或元件已切断电源，并确认待测部分与电源断开。

–将红色引线连接到待测电压点的正极，黑色引线连接到正极的附近接地点。

–指示电压范围，选择合适的测量档位，如直流电压（DCV）或交流电压（ACV）。

–打开电源，读取并记录数字显示屏上的数值。

5.测量电流–首先，要将电流测量范围旋钮调至最大档位，再根据实际电流值缩小档位。

–断开电路，将红色引线连接到电源正极，黑色引线连接到电路上的断点。

–打开电源，读取并记录数字显示屏上的电流数值。

–注意，测量电流时，红色引线必须连接到电源，而黑色引线必须连接到电路上的断点。

6.测量电阻–断开待测电阻元件与电路的连接。

–将红色引线连接到待测电阻元件的一个端点，黑色引线连接到另一个端点。

–等待一段时间，直到数字显示屏上的数值稳定。

–读取并记录数字显示屏上的电阻数值。

7.关闭电源–测量结束后，关闭电路或电源，断开测量引线与待测电路或元件的连接。

–关闭数字万用表，以节省电池电量和确保安全。

8.维护与保养–定期更换数字万用表的电池，确保足够的电量。

数字万用表的使用操作流程1. 引言数字万用表是一种常用的电子测量仪器，用于测量电流、电压和电阻等电学量。

本文将介绍数字万用表的基本使用操作流程，帮助读者快速上手并正确使用数字万用表。

2. 准备工作在进行数字万用表的使用操作之前，需要准备以下工作：•数字万用表：确保数字万用表正常工作并具有合适的电池或电源供电。

•测量对象：确定需要测量的电路、元件或电器设备等。

•了解单位：熟悉电流、电压和电阻的单位及其换算关系。

3. 基本操作流程3.1 打开数字万用表使用合适的工具打开数字万用表的外壳，并确保电池或电源已连接并工作正常。

3.2 选择测量模式根据需要测量的电学量选择合适的测量模式，通常有以下几种模式： - 直流电压（DCV）：用于测量直流电压。

- 直流电流（DCA）：用于测量直流电流。

- 交流电压（ACV）：用于测量交流电压。

- 交流电流（ACA）：用于测量交流电流。

- 电阻（Ω）：用于测量电阻。

- 连续性测试（Beep）：用于检测电路的连通性。

3.3 连接测量端子根据需要测量的电路或元件，使用测试引线将数字万用表的红色（正极）和黑色（负极）引线连接到正确的测量端子上。

3.4 测量电学量根据选择的测量模式，进行相应的测量操作： - 电压测量：将红色引线连接到电路的正极，黑色引线连接到电路的负极，读取数字万用表上显示的电压值。

- 电流测量：将数字万用表的负极接入电路的负极，将正极连接到电路中断的位置，读取数字万用表上显示的电流值。

- 电阻测量：将被测电阻两端的引线连接到数字万用表的测量端子上，读取数字万用表上显示的电阻值。

3.5 添加保护在进行测量操作时，应注意以下几点来保护数字万用表和测量环境的安全： - 选择合适的测量范围，避免过载。

- 不要测量带有高电压的电路，以免引起电击风险。

- 在进行电阻测量时，务必确保被测电阻没有带电并与电路无关联。

4. 结束操作测量完成后，按照以下步骤结束操作： - 关闭数字万用表：按下电源按钮或将测试引线从测量端子上拔出，使数字万用表进入待机状态。
