2021年弱电管线敷设方式大全之欧阳学文创编

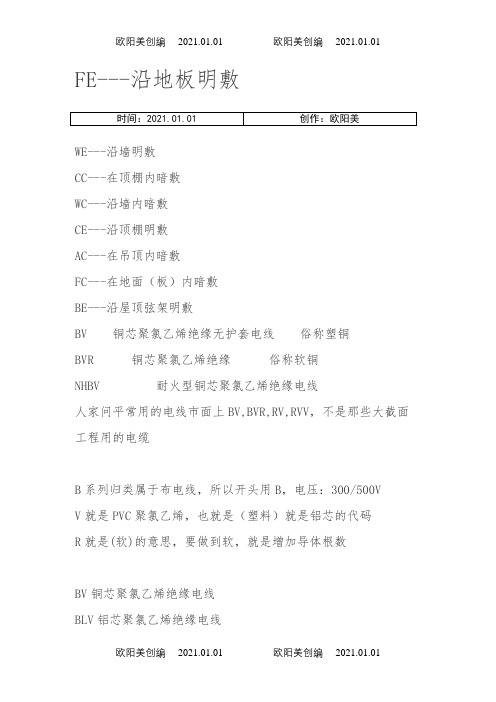

FE---沿地板明敷WE---沿墙明敷CC---在顶棚内暗敷WC---沿墙内暗敷CE---沿顶棚明敷AC---在吊顶内暗敷FC---在地面（板）内暗敷BE---沿屋顶弦架明敷BV 铜芯聚氯乙烯绝缘无护套电线俗称塑铜BVR 铜芯聚氯乙烯绝缘俗称软铜NHBV 耐火型铜芯聚氯乙烯绝缘电线人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆B系列归类属于布电线，所以开头用B，电压：300/500VV就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线RV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套-----------------------------------------------------------------同轴射频电缆 SYWV (视频线)超五类非屏蔽双绞线（网线）电话线 HYA 10*2*0.5 （表示10对0.5mm的双绞线电缆）-------------------------------------------------------------------收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上HSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关TC ; MT 电线管SC 焊接钢管RC 水煤气管）FPC 聚氯乙烯半硬质电线管PC 聚氯乙烯硬质电线管KPC 聚氯乙烯波纹电线管GXC 金属线槽VXC 塑料线槽DG 电线管G 厚电线管GG 水煤气管BYG 难燃型聚氯乙烯半硬质电线管KRG 聚氯乙烯可挠管VG 聚氯乙烯硬质电线管线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FSC--焊接钢管MT--电线管（还看见用TC--标注为电线管的）RC--镀锌管（水煤管）PC--塑硬管FPC--阻燃塑硬管明敷的线路穿KBG管可以，暗敷的线路最好穿SC钢管水煤气钢管就是镀锌钢管焊接钢管就是厚壁电线管电线管通常仅指薄壁电线管水煤气钢管就是镀锌钢管（RC）焊接钢管就是厚壁电线管（SC）电线管通常仅指薄壁电线管（TC）常用金属配电管按管壁厚度可分为水煤气钢管，厚电线管，薄电线管。

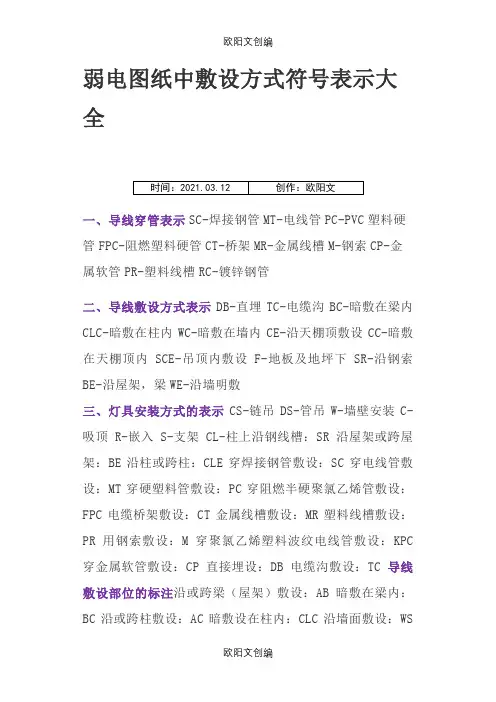

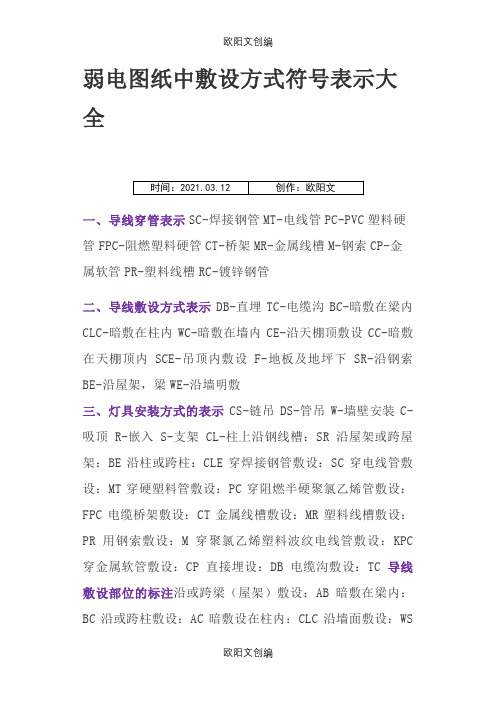

弱电图纸中敷设方式符号表示大全一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC HSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。

四、型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P －编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同。

YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM1、型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS －250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示。

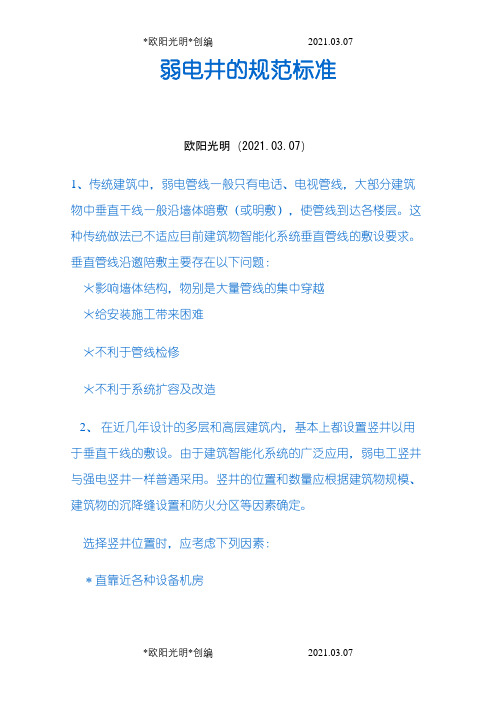

弱电井的规范标准欧阳光明（2021.03.07）1、传统建筑中，弱电管线一般只有电话、电视管线，大部分建筑物中垂直干线一般沿墙体暗敷（或明敷），使管线到达各楼层。

这种传统做法已不适应目前建筑物智能化系统垂直管线的敷设要求。

垂直管线沿邀陪敷主要存在以下问题：＊影响墙体结构，物别是大量管线的集中穿越＊给安装施工带来困难＊不利于管线检修＊不利于系统扩容及改造2、在近几年设计的多层和高层建筑内，基本上都设置竖井以用于垂直干线的敷设。

由于建筑智能化系统的广泛应用，弱电工竖井与强电竖井一样普通采用。

竖井的位置和数量应根据建筑物规模、建筑物的沉降缝设置和防火分区等因素确定。

选择竖井位置时，应考虑下列因素：﹡直靠近各种设备机房﹡不得和电梯井、管道井共用同一竖井。

弱电和强电线路，一般应分别设置在弱电竖井和强电竖井内。

如受条件限制必须合用时，弱电与强电线路应分别布置在坚井两侧或采取隔离措施以防止强电对弱电的干扰。

﹡避免邻近烟道、热力管道及其他散热量大或潮湿的设施。

﹡在条件允许时宜避免与电梯井及楼梯间相邻。

3.竖井的井壁应是耐火极限不低于1h的非燃烧体。

竖井在每层楼应设维护检修门并应开向公共走廊，其耐火等级不应低于丙级。

竖井面积大小除满足布线间隔及弱电设备、端子箱布置的必须尺寸外，并要留有不小于0.8m的操作、维护距离。

各楼层的竖井需上下层相应对齐，便于垂直干线线缆敷设。

4.弱电竖井内布置有所有智能化子系统的设备和管线、桥架。

如火灾自动报警系统就有各楼层设置的各种控制模块、端子箱、火灾报警总线、联动总线、手动启停重要消防设备的控制线、消防电话线、消防广播线对于计算机网络系统的建筑物，各楼层弱电竖井兼作楼层设备问，内设置楼层网络网络交换机、配线架等，竖井并不单单是走线的井道。

有时竖立井内还要设置电话分线箱，电视分配器箱等。

所以说对于建筑来说竖井关非可有可无，不但要有，而且要一定的面积。

5.计算机网络系统，楼层设备的数量应从楼层配线架至信息插座水平布线的长度距离来考虑，当水平布线的长度在范围内，可设置一个楼层设备间。

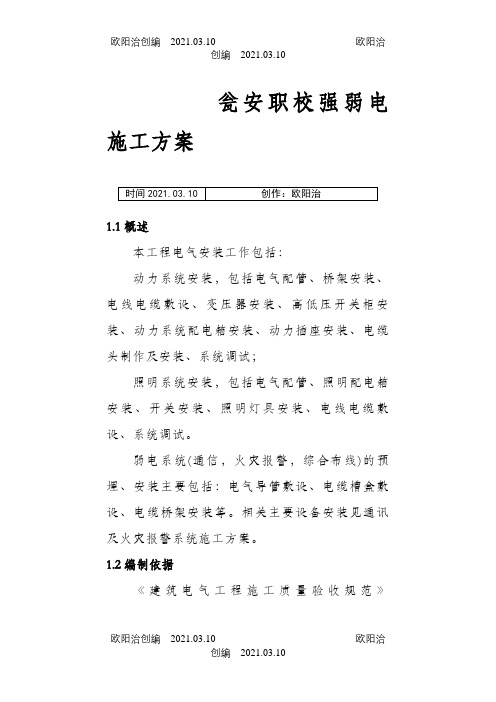

瓮安职校强弱电施工方案1.1概述本工程电气安装工作包括：动力系统安装，包括电气配管、桥架安装、电线电缆敷设、变压器安装、高低压开关柜安装、动力系统配电箱安装、动力插座安装、电缆头制作及安装、系统调试；照明系统安装，包括电气配管、照明配电箱安装、开关安装、照明灯具安装、电线电缆敷设、系统调试。

弱电系统(通信，火灾报警，综合布线)的预埋、安装主要包括：电气导管敷设、电缆槽盒敷设、电缆桥架安装等。

相关主要设备安装见通讯及火灾报警系统施工方案。

1.2编制依据《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50173－92《电气装置安装工程电缆线路施工及验收规范》GB50168－92《电缆桥架标准》PKX55000203B30844SD/C《建筑安装工程施工图集》第二版业主提供的招标文件、图纸等。

1.3施工作业计划认真消化熟悉施工图纸，准备好图纸会审要提的问题，认真参加技术交底会审，尽量把问题解决在施工之前。

对施工图纸中的疑难问题应主动及时与监理、设计和相关专业联系，及时解决。

明确设计要求，查阅规范、标准，现场资料应准备齐全，随用随查，做到按图纸和规范施工。

做好详细可行的施工组织设计和各单项工程的施工方案，向施工人员进行交底，关键重点部位施工前再次交底，问题没有解决，不要盲目施工。

严格执行入场安全教育，按要求对工人进行安全交底，并与每个工人订立安全责任书，把安全措施落实到各施工班组和全体工人。

入场后由专业主管工程师负责编制本工程材料计划，材料计划须报项目部总工审批，由材料部按审批计划比价采购，采购前须经甲方、监理方认可后才能采购，并组织材料进场。

提前进行预制、支吊架制作，积极配合土建预埋，设七至十个作业班组，每个作业主由经验丰富的班长带技术工人施工。

按工期完成施工任务。

1.4人员计划人员配备与职责电气工程师1名。

负责施工工作程序编制，负责材料需用计划、加工计划的审核以及施工技术的设计及技术方法的指导，施工质量的监督、检查，并负责与业主及其他相关部门联系；电气技术员1名。

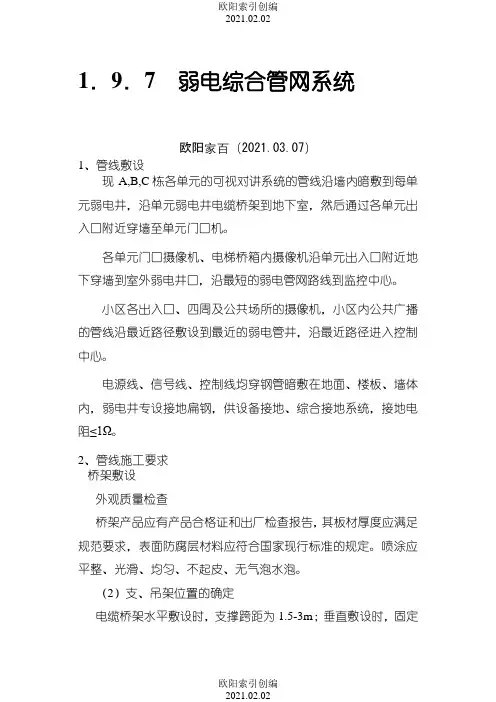

1．9．7弱电综合管网系统欧阳家百（2021.03.07）1、管线敷设现A,B,C栋各单元的可视对讲系统的管线沿墙内暗敷到每单元弱电井，沿单元弱电井电缆桥架到地下室，然后通过各单元出入口附近穿墙至单元门口机。

各单元门口摄像机、电梯桥箱内摄像机沿单元出入口附近地下穿墙到室外弱电井口，沿最短的弱电管网路线到监控中心。

小区各出入口、四周及公共场所的摄像机，小区内公共广播的管线沿最近路径敷设到最近的弱电管井，沿最近路径进入控制中心。

电源线、信号线、控制线均穿钢管暗敷在地面、楼板、墙体内，弱电井专设接地扁钢，供设备接地、综合接地系统，接地电阻≤1Ω。

2、管线施工要求桥架敷设外观质量检查桥架产品应有产品合格证和出厂检查报告，其板材厚度应满足规范要求，表面防腐层材料应符合国家现行标准的规定。

喷涂应平整、光滑、均匀、不起皮、无气泡水泡。

（2）支、吊架位置的确定电缆桥架水平敷设时，支撑跨距为1.5-3m；垂直敷设时，固定点间距不大于2m。

（3）支架形式采用门形角钢支架固定。

电缆桥架的末端，应使用终端板。

（4）桥架安装金属桥架与支架间螺栓、桥架连接板螺栓应紧固无遗漏，螺母应位于桥架外侧。

当桥架需要开孔时，应用开孔器开孔，开孔处应切口整齐，与管孔径吻合，严禁用气、电焊割机。

管道与桥架连接时，应使用管接头固定。

桥架的支、吊架沿桥架走向左右的偏差不应大于10mm。

电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施，防止火灾沿线路延燃。

电气竖井内电缆桥架在穿过楼板或墙壁处，应以防火隔板、防火堵料等材料做好隔离。

（5）桥架的接地电缆桥架系统应具有可靠的电气连接并接地。

管道敷设（1）支、吊架制作明配PVC管的施工方法，一般为通过支架、吊架或沿墙、吊顶敷设。

在管道敷设前应按设计图纸，加工（准备）好各种支架、吊架、管卡（或抑箍）等支持件。

（2）测量定位在配管前应按设计图纸确定设备、各种箱、盒及用电设备安装位置，并根据明配管道横平竖直的原则，顺线路的垂直和水平方向进行弹线定位，并应注意管路与其他管路相互间位置及最小间距。

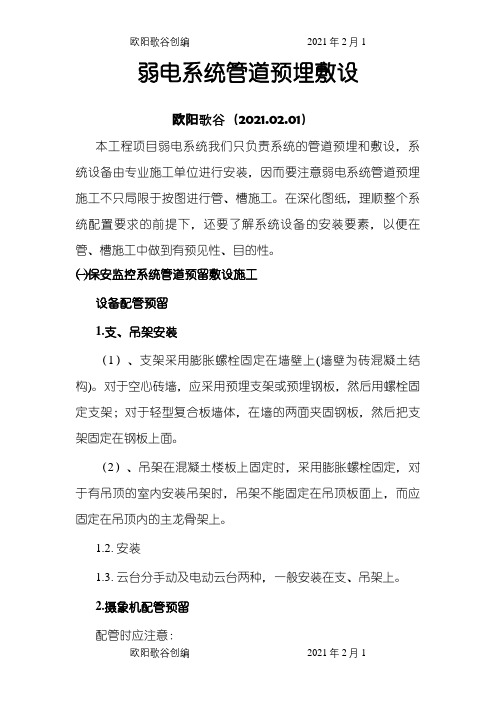

弱电系统管道预埋敷设欧阳歌谷（2021.02.01）本工程项目弱电系统我们只负责系统的管道预埋和敷设，系统设备由专业施工单位进行安装，因而要注意弱电系统管道预埋施工不只局限于按图进行管、槽施工。

在深化图纸，理顺整个系统配置要求的前提下，还要了解系统设备的安装要素，以便在管、槽施工中做到有预见性、目的性。

㈠保安监控系统管道预留敷设施工设备配管预留1.支、吊架安装（1）、支架采用膨胀螺栓固定在墙壁上(墙壁为砖混凝土结构)。

对于空心砖墙，应采用预埋支架或预埋钢板，然后用螺栓固定支架；对于轻型复合板墙体，在墙的两面夹固钢板，然后把支架固定在钢板上面。

（2）、吊架在混凝土楼板上固定时，采用膨胀螺栓固定，对于有吊顶的室内安装吊架时，吊架不能固定在吊顶板面上，而应固定在吊顶内的主龙骨架上。

1.2. 安装1.3. 云台分手动及电动云台两种，一般安装在支、吊架上。

2.摄象机配管预留配管时应注意：（1）、从摄像机引出的电缆应留有约1ｍ的余量，以不影响摄像机的转动。

（2）、摄像机安装在监视目标附近，且不影响现场人员的正常活动和工作。

（3）、安装高度，室内以 2.5～5ｍ为宜，室外以 3.5～10ｍ为宜，电梯轿厢内的摄像机应安装在电梯桥厢的顶部。

3 机柜、控制台及监视器配管预留（1）、监控室内的电缆地槽位置应和机柜、控制台位置相适应。

（2）、机柜、控制台的底座应与地面固定，放置应当平直整齐、美观。

（3）、几个机架并排放置在一起时，面板应在同一平面上，并与基准线平行。

4. 电话系统配管安装施工方法参见5.6.2镀锌电线管暗敷施工方法。

(略)5. 电视系统配管安装（1）、布线1）、要求同配管、配线。

2）、主干线一般采用SYV—75—9型电缆，管径为∮25管。

3）、分支线一般采用SYV—75—5—1型电缆，管径为∮20管。

4）、用户电视插座板安装在预埋于墙内的用户暗装盒上，用户暗装盒一般安装在室内距地约0.3ｍ处，与电视机电源插座尽量靠近。

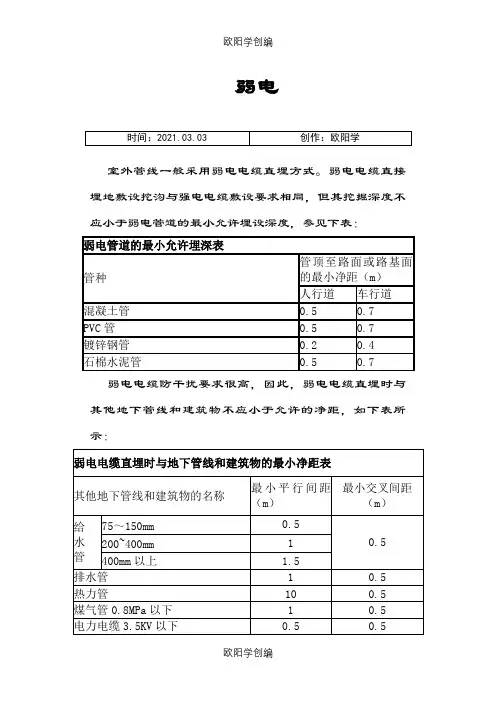

弱电室外管线一般采用弱电电缆直埋方式。

弱电电缆直接埋地敷设挖沟与强电电缆敷设要求相同，但其挖掘深度不应小于弱电管道的最小允许埋设深度，参见下表：弱电电缆防干扰要求很高，因此，弱电电缆直埋时与其他地下管线和建筑物不应小于允许的净距，如下表所示：垂直管线设计垂直主管线都设置在弱电竖井中。

弱电竖井在每个楼层上设有弱电小间，它是竖井的一部分，这种敷设弱电主干线上升的弱电竖井，每层都有楼板隔开，只留出预留孔洞，安装工程完成后将预留孔洞多余部分用防火材料封堵。

因此，弱电竖井实质上是由每层弱电小间上下及配线连接构成。

弱电井位置根据实际图纸决定。

从理论上而言，宜避免弱电竖井与电梯井及楼梯间相邻，竖井内墙面利用率减少且产生震动不利于线路运行，另外因电梯为反复短时工作制负荷，在靠近其控制电器及线路部分，易对竖井线路产生电磁干扰。

但是，从建筑学、建筑结构设计和用户需求出发，弱电竖井与强电竖井分设在电梯间或楼梯间相邻两侧不在少数。

弱电竖井内常用的布线方式为金属线槽。

◆水平管线设计水平管线一般包括配线电缆管路和用户线管路两部分。

配线电缆管路是指上升管路的接头箱到分线箱间的管路；用户线管路一般指分线箱到用户出线盒之间的管路。

楼层配线电缆管路如距离较远，可采用吊顶内或梁底金属线槽的方式敷设。

楼层水平管线设计主要依据楼层的用户分布使用要求，以及房屋建筑的结构进行。

目前，常用的布线方式有：放射式布置方式、格子形布置方式、分支式布置方式。

在此选用分支式布置方式。

这种方式的楼层管路比较有规则的分布，用户管路均由楼层管路的分线箱引出，一般是互相垂直，也可以斜穿敷设管路。

因此这种方式能与房屋结构配合。

适于用户比较均匀分布，灵活性大，且要求高。

◆楼内预埋管线设计建筑物内预埋管线应随土建施工预埋，应避免在高温、高压、潮湿及有强烈震动的位置敷设。

预埋管与其他管线的最小净距应符合下表的规定。

电缆管、用户线管应采用镀锌钢管或难燃硬质PVC 管。

在易受电磁干扰影响的场合，预埋管应采用镀锌钢管并作接地处理。

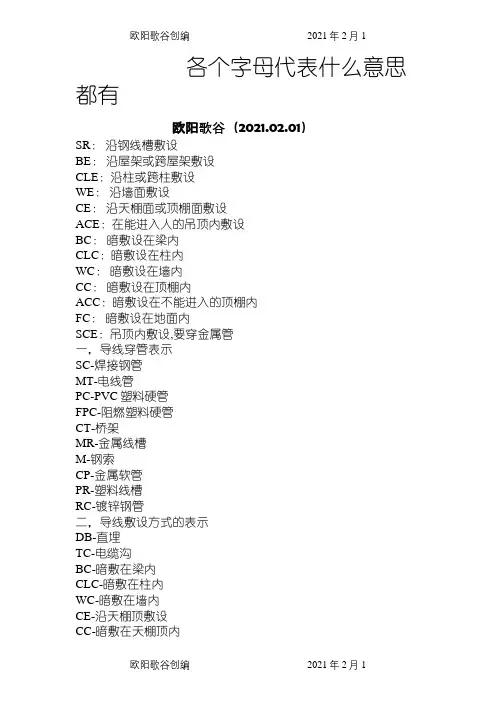

各个字母代表什么意思都有欧阳歌谷（2021.02.01）SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A （3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A （3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下**************************************************型号含义：R－连接用软电缆（电线），软结构。

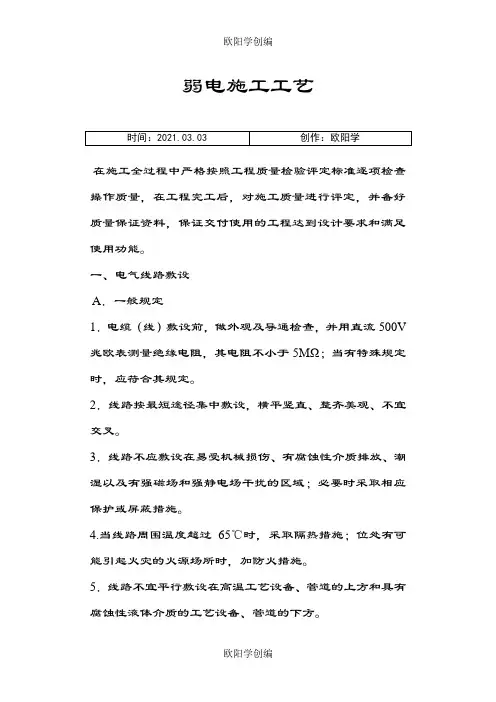

弱电施工工艺在施工全过程中严格按照工程质量检验评定标准逐项检查操作质量，在工程完工后，对施工质量进行评定，并备好质量保证资料，保证交付使用的工程达到设计要求和满足使用功能。

一、电气线路敷设A．一般规定1．电缆（线）敷设前，做外观及导通检查，并用直流500V 兆欧表测量绝缘电阻，其电阻不小于5MΩ；当有特殊规定时，应符合其规定。

2．线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。

3．线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域；必要时采取相应保护或屏蔽措施。

4.当线路周围温度超过65℃时，采取隔热措施；位处有可能引起火灾的火源场所时，加防火措施。

5．线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。

6．线路与绝热的工艺设备，管道绝热层表面之间的距离应大于200mm，与其他工艺设备、管道表面之间的距离应大于150mm。

7．线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处，应留有适当的余度。

8．线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。

补偿导线宜采用压接。

同轴电缆及高频电缆应采用专用接头。

9．敷设路时，不宜在混凝土土梁、柱上凿安装孔。

10．线路敷设完毕，应进行校线及编号，并按第一条的规定，测量绝缘电阻。

11．测量线路绝缘时，必须将已连接上的设备及元件断开。

B.电缆的敷设1．敷设电缆时的环境温度不应低于-7℃。

2．敷设电缆时应合理安排，不宜交叉；敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦；固定时，松紧应适度。

3．多芯电缆的弯曲半径，不应小于其外径的6倍。

4．信号电缆（线）与电力电缆交叉时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。

5．在同一线槽内的不同信号、不同电压等级的电缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设。

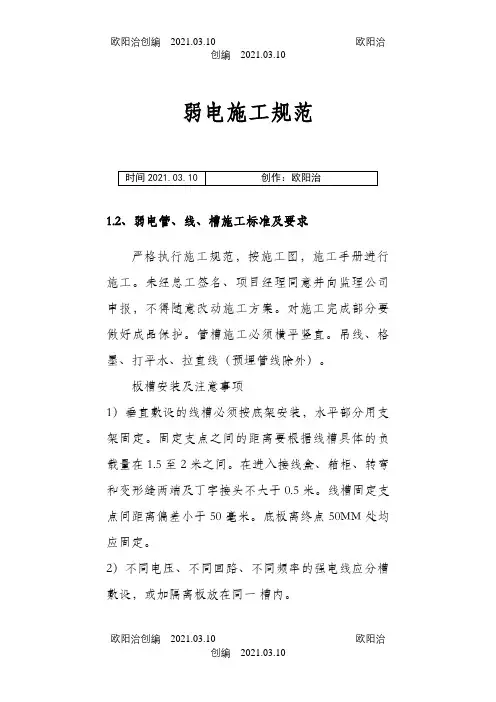

弱电施工规范1.2、弱电管、线、槽施工标准及要求严格执行施工规范，按施工图，施工手册进行施工。

未经总工签名、项目经理同意并向监理公司申报，不得随意改动施工方案。

对施工完成部分要做好成品保护。

管槽施工必须横平竖直。

吊线、格墨、打平水、拉直线（预埋管线除外）。

板槽安装及注意事项1）垂直敷设的线槽必须按底架安装，水平部分用支架固定。

固定支点之间的距离要根据线槽具体的负载量在1.5至2米之间。

在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于0.5米。

线槽固定支点间距离偏差小于50毫米。

底板离终点50MM处均应固定。

2）不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。

3）线槽与各种模块底座连接时，底座应压住槽板头。

4）线槽螺杆高出螺母的长度少于5毫米。

5）线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。

6）线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。

7）槽板应紧贴建筑墙面，排列整齐。

8）导线不得在线槽内进行接头，接线在接线盒内进行。

9）穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。

10）管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。

1.3、电缆桥架的安装1.电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。

2.电缆桥架安装必须横平竖直。

3.电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。

要求均匀、整齐美观及牢固可靠。

4.桥架角弯必须有充分的弧度，防止将电缆拆散。

5.电缆桥架必须至少将两端加接地保护，本工程要求每隔20M接地一次，由于图纸上无明确如何接地，建议在桥架内加设一条BV16平方毫米的双色地线。

1.4、线管的敷设1．视不同场合不同用途，选用镀锌管线管作线缆护套，室外裸露及天面部分，均采用自来水管作线管。

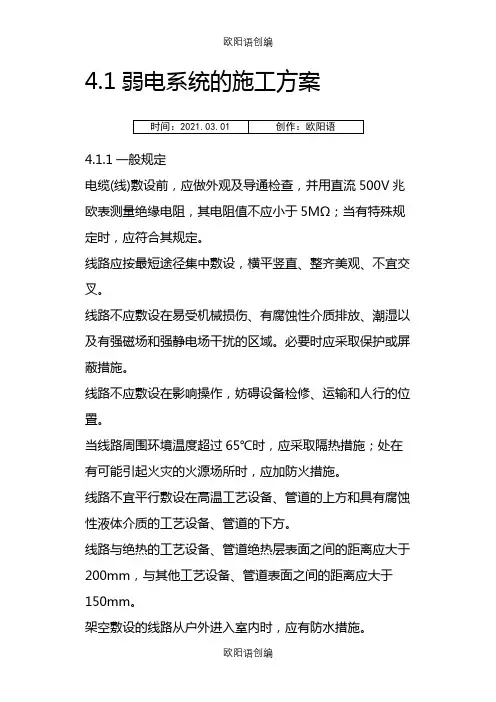

4.1弱电系统的施工方案4.1.1一般规定电缆(线)敷设前，应做外观及导通检查，并用直流500V兆欧表测量绝缘电阻，其电阻值不应小于5MΩ；当有特殊规定时，应符合其规定。

线路应按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。

线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域。

必要时应采取保护或屏蔽措施。

线路不应敷设在影响操作，妨碍设备检修、运输和人行的位置。

当线路周围环境温度超过65℃时，应采取隔热措施；处在有可能引起火灾的火源场所时，应加防火措施。

线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。

线路与绝热的工艺设备、管道绝热层表面之间的距离应大于200mm，与其他工艺设备、管道表面之间的距离应大于150mm。

架空敷设的线路从户外进入室内时，应有防水措施。

线路的终端接线处以及经过建筑物的伸缩缝和沉降缝处，应留有适当的余度。

线路不应中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。

补偿导线宜采用压接。

同轴电缆及高频电缆应采用专用接头。

敷设线路时，不宜在混凝土梁、柱上凿安装孔。

敷设线路完毕，应进行校线及编号，并按第一条的规定，测量绝缘电阻。

测量线路绝缘时，必须将已连接上的设备及元件断开。

在线路的终端处和地下人井处，应加标志牌，其上的字迹应清晰、不宜脱落。

4.1.2支架安装制作支架时应将材料矫正、平直。

切口处不应有卷边和毛刺。

制作好的支架应牢固、平正，尺寸准确。

安装支架时，应符合下列规定：在金属结构上和混凝土构筑物的预埋件上，应采用焊接固定。

在混凝土上，宜采用膨胀螺栓固定。

在不允许焊接支架的工艺管道上，应采用U形螺栓或卡子固定。

在允许焊接支架的金属设备、管道上，可采用焊接固定。

支架应固定牢固、横平竖直、整齐美观。

在同一直线段上的支架间距应均匀。

支架安装在有坡度的电缆沟内或建筑物构架上时，其安装坡度应与电缆沟或建筑物沟架的坡度相同；安装在有弧度的设备或构架上时，其安装弧度应与设备或构架的弧度相同。

常用线路敷设方式表示字母对照
欧阳歌谷（2021.02.01）
SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入人的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管
导线穿管表示
SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管
导线敷设方式的表示
DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在屋面或顶板内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷
灯具安装方式的表示
CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿欧阳歌谷创编2021年
焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT 金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP 直接埋设：DB电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC
欧阳歌谷创编2021年。

弱电安装施工方案1 家庭安全防范系统本章适用于工业与民用建筑安全防范自动报警系统安装工程。

1.1 材料设备要求防盗系统由三大部分组成：一部分为探测器；二部分为控制箱；三部分为接收主机。

1.1.1 探测器性能要求。

1 门（窗）磁：（1）设备在进场前由施工单位或建设单位委托鉴定单位对其报警（误报、漏报）响应检测，并出具检测报告。

（2）应有出厂合格证。

安装前确定设备型号及尺寸大小是否与图纸相符。

确保金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。

（3）安装前确定安装位置是否满足安装要求。

（4）确定设备是否具有防拆保护，当探测器壳体被打开到足以触及其中的任何控制部件或机械固定的调节器时，应产生报警状态。

2 感红外线探测器：（1）设备在进场前由施工单位或建设单位委托鉴定单位对其探测范围、抗小（动物）目标、抗背景温度变化、抗车头灯（光）、抗湍动气流检测，并出具检测报告。

（2）应有出厂合格证。

安装前应确保外形尺寸及型号与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。

（3）塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。

（4）明确设备的探测范围和角度，确定安装位置是否满足安装要求。

（5）确定设备是否具有防拆保护，当探测器壳体被打开到足以触及其中的任何控制部件或机械固定的调节器时，应产生报警状态。

3 微波物体移动感知器：（1）设备在进场前由施工单位或建设单位委托鉴定单位对其探测范围、抗小（动物）目标检测，并出具检测报告。

（2）应有出厂合格证。

安装前应确保外形尺寸及型号与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。

（3）塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。

（4）明确设备的探测范围和角度，确定安装位置是否满足安装要求。

（5）确定设备是否具有防拆保护，当探测器壳体被打开到足以触及其中的任何控制部件或机械固定的调节器时，应产生报警状态。

综合布线及综合管桥系统主要施工方案、施工方法由于综合布线系统是一个和装修同步进行的工程，且必须由装修提供一定的条件（如配管等），故本项目实施的进度将保持与装修进度同步，由于用户的场地是尚未开始装修的办公楼或厂房，固此我们建议六类水平双绞线走天花吊顶经桥架或以地埋管道方式按需分配至各个房间。

缆线布放工艺要求：缆线的弯曲半径应符合规定；槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定；水平敷设时，在缆线的首、尾、转弯及每间隔5~10m处进行固定；垂直线槽布放缆线应每间隔1.5m 固定在缆线支架上；对绞电缆、光缆及其它信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。

绑扎间距不宜大于1.5m，间距应均匀，不宜绑扎过紧或缆线受到挤压。

对于六类屏蔽线缆，出于安全保密要求采取独立的金属桥架敷设。

在整个设计和工程过程中均按照标准实施。

在信息插座、线缆和配线架上均有标明位置和号码的标签，以供用户方便地查询、跟踪和维护。

整个工程的安装过程必须严格按照施工规范进行，使整个系统得以完整的保护。

具体的安装操作规范应遵循以下的施工规范：铜缆干线大对数电缆与配线架色标对应压接,每25对为一组，外围以色带以示分辨，50对为2组25对，100对为4组等等。

穿线时必须谨慎操作，不得用力过猛，以免扯断。

线缆不得出现折、扭、锐器划伤、破裂等现象；压接时槽内部分应与压接部分成一定孤度，槽内部分需顺平，压接与剪断需一次成功，垂直及水平线缆至配线架时需成人字纵向左右分配，不得杂乱无章。

水平电缆水平电缆在拉线时，一定要先查管线或线槽，然后拉线。

拉线时不可用力过大，以免损坏绞距，配线架上按蓝、橙、绿、棕顺序压接，压接的水平电缆应规范整齐，井然有序，不互相挤压。

光纤类光纤类施工须参见光纤施工手册，由接受过正规培训的工程师安装。

插座类插座是布线工程最基本的元件，通过它实现终端设备和水平线缆的连接功能，插座的压接方式按插座上的色标一一对应；白色在前，配对双绞的另一根在后，压于插座本身的标号1、2、3、4、5、6、7、8，所有信息插座均以地标30cm 安装或按照用户的具体要求安装，要求横平竖直，保证统一性。

弱电施工安全专项方案一、主要编制依据《中华人民共和国安全生产法》现行国家有关规范和施工标准《建设工程项目管理规范》（GB/T50326-2001）《建设工程质量管理条例》二、安全组织措施2.1安全组织保证体系项目安全管理体系组织图：针对该工程的特点，建立以项目经理为主，项目副经理、专职安全员、各专业工长等,各方面的管理人员组成的安全保证体系，如上图。

2.2项目各级管理人员安全责任2.2.1项目经理安全职责认真贯彻国家及上级主管部门有关安全生产的政策法规及规定，对本项目劳动保护和安全生产工作负具体领导责任。

组织和建立本项目安全保证体系，组织制定本项目各项安全管理规章制度，支持和配合安全管理人员的各项工作。

在计划、布置、检查、总结、评比生产的同时，计划、布置、检查、总结、评比安全工作，定期组织安全检查和开展竞赛等活动。

保证项目安全设施与措施经费的落实，对改善劳动条件，减轻体力劳动、消除噪音、治理尘毒危害负责。

发生重伤、死亡和重大设备事故，应迅速报告主管部门，积极配合主管部门调查处理，拟订防范措施。

2.2.2项目副经理安全职责协助项目经理建立安全保证体系，协助项目经理作好安全管理工作。

认真贯彻国家和上级的有关规定和安全技术标准。

对本项目生产中的一切安全负责。

组织安全技术攻关活动，对新设备、新材料、新技术、新工艺的推广应用负安全责任。

组织项目安全交底活动。

发生重伤、死亡和重大设备事故时，协助项目经理作好善后工作。

2.2.3项目安全员安全职责积极贯彻和宣传党和国家的安全生产方针、政策、法规、法令及上级有关文件，监督和检查本项目各项安全管理规章制度的落实情况。

协助项目经理组织安全活动，制订或修订项目安全工作计划与安全管理规章制度。

负责本项目安全教育工作，作好安全教育记录。

负责本项目特殊作业人员的管理，杜绝“无证上岗”现象。

参与本项目施工组织设计、施工方案、作业指导书的编制，参加生产会议，掌握信息，预测事故发生的可能性。

强电弱电施工规范一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。

2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

3 、配线时，相线与零线的颜色应不同；同一住宅相线（ L ）颜色应统一，零线（ N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线。

4 、导线间和导线对地间电阻必须大于 0.5M Ω 。

5 、各弱电子系统均用星型结构。

6 、进线穿线管 2~3 根从户外引入家用信息接入箱。

出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质 PVC 管）。

7 、直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为 40%~50% 。

8 、暗管直线敷设长度超过 30 米时，中间应加装过线盒。

9、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有 S 弯。

连续弯曲超过 2 次时，应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径。

不得采用国家明令禁止的三通四通等。

10、暗管弯曲半径不得小于该管外径的 6~10 倍。

11、在暗管孔内不得有各种线缆接头。

12、电源线配线时，所用导线截面积应满足用电设备最大输出功率。

13、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交叉距离不应小于100mm 。

14、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。

15、暗盒均应该加装螺接以保护线路。

主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。

① 电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准2.5 平方毫米线；空调插座用 4 毫米平方线；② 背景音乐线：标准 2 × 0.3 平方毫米线③视频线：标准 AV 影音共享线④网络线：超五类 UTP 双绞线⑤有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。

目录前言感谢贵单位给予我公司机会，参与贵单位龙达新天地商住小区弱电智能化系统工程的建设工作，本方案书是我公司根据贵单位提供的龙达新天地商住小区弱电智能化系统施工图纸经现场勘察，及与贵公司深入沟通设计出的系统集成解决方案，希望通过我们的努力能为龙达新天地商住小区弱电智能化系统工程作出贡献。

根据《龙达新天地商住小区弱电工程技术需求》与相关的国家标准规范，我们精心设计了本方案，本方案在遵循先进性、成熟性、开放性、标准性与可靠性等设计原则的基础上，充分考虑了龙达新天地商住小区的实际使用需求，在满足实用性要求的前提下，力争以最节省的工程投资成本将龙达新天地商住小区建设成为安全、高效、舒适、节能的现代化智能化小区，达到国内领先的水平。

在本方案的设计过程中我们本着多年的设计及工程实践经验和对智能大厦发展的进一步认识，在本系统中尽量体现出实用、先进的设计思想。

仅以本方案提供给龙达新天地商住小区智能化建设的有关领导、专家考察。

第一章工程概述1.1项目概况该小区位于新闻发部中心东侧，张衡路与孔明路交汇处。

总面积500余亩的小区建成后，将成为南阳东区规模最大、功能齐全的集商贸、餐饮、娱乐等功能为一体的现代小区区，同时将推出全新的经营理念和经营模式。

1.2总体设计原则本市场智能化的设计原则主要贯彻“实用、可靠、先进、经济”的入八字方针，以应用为导向，推进管理，按急用先上、分步到位的原则进行建设。

从现实情况出发，以需求为依据，总体规划、分步实施，确保系统调试集成、总体优化、安全可靠、稳步推进；系统充分考虑功能扩容性和技术升级性，适应当代信息技术迅猛发展的要求，以求最佳效果。

主要表现在以下几个方面：1、可行性和适应性系统要保证技术上的可行性和经济上的可靠性。

2、实用性和经济性系统建设要始终贯彻面向应用，注重实效的方针，坚持实用、经济的原则。

3、先进性和成熟性系统设计既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。
