《传感器原理与应用》试题2

传感器的原理与应用考试题一、选择题1.以下哪项不是传感器的基本功能？– A. 检测环境参数– B. 转换物理量为电信号– C. 控制系统的执行器– D. 实时监测系统状态2.下列哪个是光学传感器的工作原理？– A. 压阻效应– B. 电磁感应– C. 超声波测距– D. 光电效应3.温度传感器常用的应用领域是？– A. 汽车制造– B. 食品加工– C. 医疗设备– D. 性能测试4.压力传感器的量程范围是指：– A. 传感器测量压力的最大值– B. 传感器测量压力的最小值– C. 传感器测量压力的稳定范围– D. 传感器输入电压的范围5.下列哪项是加速度传感器的常见输出信号？– A. 电压– B. 电流– C. 频率– D. 脉冲二、判断题1.传感器是将物理量转换为电信号的装置。

( )2.变送器是一种将高频信号转换为直流信号的装置。

( )3.渗透传感器是一种无线传感器。

( )4.压力传感器可以用于液位测量。

( )5.加速度传感器可以用于测量物体的倾斜角度。

( )三、简答题1.请简要介绍一下传感器的工作原理。

传感器的工作原理基于物理量与电信号之间的转换。

它通过测量环境中的物理量，并将其转换为相应的电信号。

传感器一般由敏感元件和信号处理电路组成。

敏感元件根据不同的物理量，采用不同的工作原理，如压阻效应、热电效应、电磁感应等。

信号处理电路将敏感元件输出的电信号进行放大、滤波、线性化等处理，最终得到精确的测量结果。

2.举例说明两种不同类型的传感器及其应用。

光学传感器：基于光电效应的原理工作，通过测量光线的变化来检测环境参数。

常见的应用包括自动灯光控制、红外线测距、光学编码器等。

温度传感器：基于热电效应或热敏电阻的原理工作，用于测量环境的温度。

在汽车制造中，温度传感器常用于发动机控制系统，监测发动机的温度变化，以避免过热或过冷。

此外，温度传感器还常用于食品加工、医疗设备等领域。

3.传感器在智能家居中的应用有哪些？传感器在智能家居中起到了重要的作用。

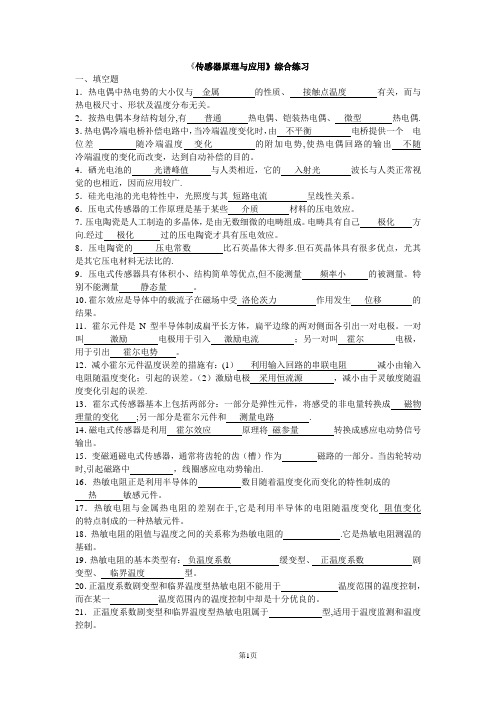

《传感器原理与应用》综合练习一、填空题1．热电偶中热电势的大小仅与金属的性质、接触点温度有关，而与热电极尺寸、形状及温度分布无关。

2．按热电偶本身结构划分,有普通热电偶、铠装热电偶、微型热电偶. 3．热电偶冷端电桥补偿电路中，当冷端温度变化时，由不平衡电桥提供一个电位差随冷端温度变化的附加电势,使热电偶回路的输出不随冷端温度的变化而改变，达到自动补偿的目的。

4．硒光电池的光谱峰值与人类相近，它的入射光波长与人类正常视觉的也相近，因而应用较广.5．硅光电池的光电特性中，光照度与其短路电流呈线性关系。

6．压电式传感器的工作原理是基于某些介质材料的压电效应。

7．压电陶瓷是人工制造的多晶体，是由无数细微的电畴组成。

电畴具有自己极化方向.经过极化过的压电陶瓷才具有压电效应。

8．压电陶瓷的压电常数比石英晶体大得多.但石英晶体具有很多优点，尤其是其它压电材料无法比的.9．压电式传感器具有体积小、结构简单等优点,但不能测量频率小的被测量。

特别不能测量静态量。

10．霍尔效应是导体中的载流子在磁场中受洛伦茨力作用发生位移的结果。

11．霍尔元件是N型半导体制成扁平长方体，扁平边缘的两对侧面各引出一对电极。

一对叫激励电极用于引入激励电流；另一对叫霍尔电极，用于引出霍尔电势。

12．减小霍尔元件温度误差的措施有：(1）利用输入回路的串联电阻减小由输入电阻随温度变化；引起的误差。

（2）激励电极采用恒流源，减小由于灵敏度随温度变化引起的误差.13．霍尔式传感器基本上包括两部分：一部分是弹性元件，将感受的非电量转换成磁物理量的变化;另一部分是霍尔元件和测量电路.14．磁电式传感器是利用霍尔效应原理将磁参量转换成感应电动势信号输出。

15．变磁通磁电式传感器，通常将齿轮的齿（槽）作为磁路的一部分。

当齿轮转动时,引起磁路中，线圈感应电动势输出.16．热敏电阻正是利用半导体的数目随着温度变化而变化的特性制成的热敏感元件。

17．热敏电阻与金属热电阻的差别在于,它是利用半导体的电阻随温度变化阻值变化的特点制成的一种热敏元件。

传感器原理与工程应用习题一、单项选择题1、在整个测量过程中，如果影响和决定误差大小的全部因素（条件）始终保持不变，对同一被测量进行多次重复测量，这样的测量称为（ C ）A．组合测量 B．静态测量C．等精度测量 D．零位式测量1.1在直流电路中使用电流表和电压表测量负载功率的测量方法属于（ B ）。

A. 直接测量B. 间接测量C. 组合测量D. 等精度测量2、1属于传感器动态特性指标的是（ B ）A．重复性 B．固有频率 C．灵敏度 D．漂移2．1不属于传感器静态特性指标的是（ B ）A．重复性 B．固有频率 C．灵敏度 D．漂移2.2 以下那一项不属于电路参量式传感器的基本形式的是( D )。

A.电阻式B.电感式C.电容式D.电压式2.2传感器的主要功能是（ A ）。

A. 检测和转换B. 滤波和放大C. 调制和解调D. 传输和显示3.电阻式传感器是将被测量的变化转换成( B )变化的传感器。

A.电子B.电压C.电感D.电阻3.1电阻应变片配用的测量电路中，为了克服分布电容的影响，多采用（ D ）。

A．直流平衡电桥 B．直流不平衡电桥C．交流平衡电桥D．交流不平衡电桥3.2电阻应变片的初始电阻数值有多种,其中用的最多的是（ B ）。

A、60ΩB、120ΩC、200ΩD、350Ω3.3电阻应变片式传感器一般不能用来测量下列那些量（ D ）Ａ、位移Ｂ、压力Ｃ、加速度Ｄ、电流3.4直流电桥的平衡条件为（ B ）A．相邻桥臂阻值乘积相等 B．相对桥臂阻值乘积相等C．相对桥臂阻值比值相等 D．相邻桥臂阻值之和相等3.5全桥差动电路的电压灵敏度是单臂工作时的（ C ）。

A. 不变B. 2倍C. 4倍D. 6倍3.6、影响金属导电材料应变灵敏系数K的主要因素是（ B ）。

A．导电材料电阻率的变化 B．导电材料几何尺寸的变化C．导电材料物理性质的变化 D．导电材料化学性质的变化3.7、产生应变片温度误差的主要原因有（A、B ）。

《传感器原理及应⽤》复习题《传感器原理及应⽤》复习题1.静态特性指标其中的线性度的定义是指。

2．传感器的差动测量⽅法的优点是减⼩了⾮线性误差、。

3. 对于等臂半桥电路为了减⼩或消除⾮线性误差的⽅法可以采⽤的⽅法。

4.⾼频反射式电涡流传感器实际是由和两个部分组成的系统，两者之间通过电磁感应相互作⽤，因此，在能够构成电涡流传感器的应⽤场合中必须存在材料。

5. 霍尔元件需要进⾏温度补偿的原因是因为其系数和受温度影响⼤。

使⽤霍尔传感器测量位移时，需要构造⼀个。

6.热电阻最常⽤的材料是和，⼯业上被⼴泛⽤来测量的温度，在测量温度要求不⾼且温度较低的场合，热电阻得到了⼴泛应⽤。

7.现有霍尔式、电涡流式和光电式三种传感器，设计传送带上塑料零件的计数系统时，应选其中的传感器。

需要测量某设备的外壳温度，已知其范围是300~400℃，要求实现⾼精度测量，应该在铂铑-铂热电偶、铂电阻和热敏电阻中选择。

8. ⼀个⼆进制光学码盘式传感器，为了达到1″左右的分辨⼒，需要采⽤或位码盘。

⼀个刻划直径为400 mm的20位码盘，其外圈分别间隔为稍⼤于µm。

9.⾮功能型光纤传感器中的光纤仅仅起传输光信息的作⽤，功能型光纤传感器是把光纤作为元件。

光纤的NA值⼤表明。

10. 现有霍尔式、电涡流式和光电式三种传感器，设计传送带上塑料零件的计数系统时，应选其中的传感器。

需要测量某设备的外壳温度，已知其范围是300~400℃，要求实现⾼精度测量，应该在铂铑-铂热电偶、铂电阻和热敏电阻中选择。

11.光照使半导体电阻率变化的现象称为内光电效应，基于此效应的器件除光敏电阻外还有处于⼯作状态的光敏⼆极管。

光敏器件的灵敏度可⽤特性表征，它反映光电器件的输⼊光量与输出光电流(电压)之间的关系。

选择光电传感器的光源与光敏器件时主要依据器件的特性。

12.传感器⼀般由 ____、 ____、及辅助电源四个部分组成。

13．传感器的灵敏度是指稳态标准条件下，输出与输⼊的⽐值。

《第一章传感器的一般特性》1转速（r/min）0 500 1000 1500 2000 2500 3000输出电压（V）0 9.1 15.0 23.3 29.9 39.0 47.51）该测速发电机的灵敏度。

2）该测速发电机的线性度。

2．已知一热电偶的时间常数τ=10s，若用它来测量一台炉子的温度，炉内温度在540οC和500οC 之间按近似正弦曲线波动，周期为80s，静态灵敏度k=1，试求该热电偶输出的最大值和最小值，以及输入与输出信号之间的相位差和滞后时间。

3．用一只时间常数为0.355s 的一阶传感器去测量周期分别为1s、2s和3s的正弦信号，问幅值误差为多少？4．若用一阶传感器作100Hz正弦信号的测试，如幅值误差要求限制在5%以内，则时间常数应取多少？若在该时间常数下，同一传感器作50Hz正弦信号的测试，这时的幅值误差和相角有多大？5．已知某二阶系统传感器的固有频率f0=10kHz，阻尼比ξ=0.1，若要求传感器的输出幅值误差小于3%，试确定该传感器的工作频率范围。

6．某压力传感器属于二阶系统，其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后，试求其幅值误差和相位滞后。

《第二章应变式传感器》1．假设某电阻应变计在输入应变为5000με时电阻变化为1%，试确定该应变计的灵敏系数。

又若在使用该应变计的过程中，采用的灵敏系数为 1.9，试确定由此而产生的测量误差的正负和大小。

2．如下图所示的系统中：①当F＝0和热源移开时，R l＝R2＝R3＝R4，及U0＝0；②各应变片的灵敏系数皆为+2.0，且其电阻温度系数为正值；③梁的弹性模量随温度增加而减小；④应变片的热膨胀系数比梁的大；⑤假定应变片的温度和紧接在它下面的梁的温度一样。

在时间t＝0时，在梁的自由端加上一向上的力，然后维持不变，在振荡消失之后，在一稍后的时间t1打开辐射源，然后就一直开着，试简要绘出U0和t的关系曲线的一般形状，并通过仔细推理说明你给出这种曲线形状的理由。

传感器技术与应用试题及答案（二）时间:2013-08—18传感器技术与应用试题及答案（二）题号一、选择题(本大题共20小题,每小题2分，共40分)1、以下不属于我国电工仪表中常用的模拟仪表精度等级的是（ )A 0。

1B 0。

2C 5D 22、( ）又可分为累进性的、周期性的和按复杂规律变化的几种类型.A 系统误差B 变值系统误差C 恒值系统误差D 随机误差3、改变电感传感器的引线电缆后，（ )A不必对整个仪器重新标定B 必须对整个仪器重新调零C 必须对整个仪器重新标定D不必对整个仪器重新调零4、在电容传感器中，若采用调频法测量转换电路，则电路中( ）。

A、电容和电感均为变量B、电容是变量，电感保持不变C、电感是变量，电容保持不变D、电容和电感均保持不变5、在两片间隙为1mm的两块平行极板的间隙中插入（ )，可测得最大的容量。

A、塑料薄膜B、干的纸C、湿的纸D、玻璃薄片6、热电阻测量转换电路采用三线制是为了（）。

A、提高测量灵敏度B、减小非线性误差C、提高电磁兼容性D、减小引线电阻的影响7、当石英晶体受压时，电荷产生在( ) .A、Z面上B、X面上C、Y面上D、X、Y、Z面上8、汽车衡所用的测力弹性敏感元件是( ).A、悬臂梁B、弹簧管C、实心轴D、圆环9、在热电偶测温回路中经常使用补偿导线的最主要的目的是( ）.A、补偿热电偶冷端热电势的损失B、起冷端温度补偿作用C、将热电偶冷端延长到远离高温区的地方D、提高灵敏度10、在仿型机床当中利用电感式传感器来检测工件尺寸,该加工检测装置是采了（）测量方法。

A、微差式B、零位式C、偏差式D、零点式11、测得某检测仪表的输入信号中,有用信号为20毫伏，干扰电压也为20毫伏, 则此时的信噪比为（）。

A、20dBB、1 dBC、0 dBD、50dB12、发现某检测仪表机箱有麻电感，必须采取（）措施。

A、接地保护环B、将机箱接大地C、抗电磁干扰D、抗红外辐射13、将超声波（机械振动波)转换成电信号是利用压电材料的( ）.A、应变效应B、电涡流效应C、压电效应D、逆压电效应14、应变片绝缘电阻是指已粘贴的（）应变片的之间的电阻值。

传感器原理及应用试题库--内含答案一、填空题（每题3分）1、传感器静态性是指传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传Yma某感器的静态特性。

某100%L2、静态特性指标其中的线性度的定义是指S。

YFYK3、静态特性指标其中的灵敏度的定义是指某4、静态特性指标其中的精度等级的定义式是传感器的精度等级是允许的最大绝对误差相对于其测量范围的百分数，即A＝ΔA/YFS＊100％。

CNMK5、最小检测量和分辨力的表达式是Hma某Hma某100%或100%HH2YS6、我们把YFFS叫传感器的迟滞。

23100%KS。

7、传感器是重复性的物理含意是YF零漂＝Y0100%8、传感器是零点漂移是指Y。

SF ma某100%TS。

9、传感器是温度漂移是指YF10、传感器对随时间变化的输入量的响应特性叫传感器动态性。

11、动态特性中对一阶传感器主要技术指标有时间常数12、动态特性中对二阶传感器主要技术指标有固有频率、阻尼比。

13、动态特性中对二阶传感器主要技术指标有固有频率、阻尼比。

14、传感器确定拟合直线有切线法、端基法和最小二乘法3种方法。

15、传感器确定拟合直线切线法是将过实验曲线上的初始点的切线作为按惯例直线的方法16、传感器确定拟合直线端基法是将把传感器校准数据的零点输出的平均值a0和滿量程输出的平均值b0连成直线a0b0作为传感器特性的拟合直线17、传感器确定拟合直线最小二乘法是用最小二乘法确定拟合直线的截距和斜率从而确定拟全直线方程的方法18、确定一阶传感器输入信号频率范围的方法是由一阶传感器频率传递函数ω(jω)=K/(1+jωτ),确定输出信号失真、测量结果在所要求精度的工作段，即由B/A=K/(1+(ωτ)2)1/2,从而确定ω，进而求出f=ω/(2π)。

19、确定一阶传感器输入信号频率范围的方法是由一阶传感器频率传递函数ω(jω)=K/(1+jωτ),确定输出信号失真、测量结果在所要求精度的工作段，即由B/A=K/(1+(ωτ)2)1/2,从而确定ω，进而求出f=ω/(2π)。

《传感器原理与应用》作业参考答案作业一1.传感器有哪些组成部分？在检测过程中各起什么作用？答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。

各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。

传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。

测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。

2.传感器有哪些分类方法？各有哪些传感器？答：按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器；按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等；按输出量形类分有模拟式、数字式和开关式；按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。

3.测量误差是如何分类的？答：按表示方法分有绝对误差和相对误差；按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。

4.弹性敏感元件在传感器中起什么作用？答：弹性敏感元件在传感器技术中占有很重要的地位，是检测系统的基本元件，它能直接感受被测物理量〔如力、位移、速度、压力等〕的变化，进而将其转化为本身的应变或位移，然后再由各种不同形式的传感元件将这些量变换成电量。

5.弹性敏感元件有哪几种基本形式？各有什么用途和特点？答：弹性敏感元件形式上基本分成两大类，即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。

变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。

实心等截面轴在力的作用下其位移很小，因此常用它的应变作为输出量。

它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。

传感器原理与应用试题及答案传感器原理与应用是根底的课程，假设要学习成绩好，打好根底是必须的，同学们还是要用心去学才能学好。

下面是给大家的传感器原理与应用试题及答案，欢送大家学习参考。

一填空(在以下括号中填入实适当的词汇，使其原理成立 5分)1.用石英晶体制作的压电式传感器中，晶面上产生的电荷与作用在晶面上的压强成正比，而与晶片几何尺寸和面积无关。

2.把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的根本原理制成的，其次级绕组都用同名端反向形式连接，所以又叫差动变压器式传感器。

3.闭磁路变隙式电感传感器工作时，衔铁与被测物体连接。

当被测物体移动时，引起磁路中气隙尺寸发生相对变化，从而导致圈磁阻的变化。

4.电阻应变片是将被测试件上的应变转换成电阻的传感元件。

5.影响金属导电材料应变灵敏系数K。

的主要因素是导电材料几何尺寸的变化。

评分标准：每填一个空，2.5分，意思相近2分。

二选择题(在选择中挑选适宜的答案，使其题意完善每题4分)1.电阻应变片的线路温度补偿方法有( A.B.D )。

A.差动电桥补偿法B.补偿块粘贴补偿应变片电桥补偿法C.补偿线圈补偿法D.恒流源温度补偿电路法2.电阻应变片的初始电阻数值有多种，其中用的最多的是(B)。

A. 60ΩB.120ΩC.200ΩD.350Ω3.通常用应变式传感器测量(BCD)。

A.温度B.速度C.加速度D.压力4.当变间隙式电容传感器两极板间的初始间隔d增加时，将引起传感器的(B,D)。

A.灵敏度增加B.灵敏度减小C.非统性误差增加D.非线性误差减小5.在光线作用下，半导体的电导率增加的现象属于(BD)。

A.外光电效应B.内光电效应C.光电发射D.光导效应评分标准： 3\4\5题答复对一个2分，1题(A.B.D)答复对一个2分，两个3分，2题(B)不对没有得分。

大学生期末试题及答案-阳光大学生网三、答复以下问题(每题5分，答出原理3分，说明2分)1.什么1/2桥能提高灵敏度，减小非线性;利用桥路中相邻臂电阻变化相反，对邻臂电阻变化相同的特点，将两个工作应变片接入电桥的相邻臂，并使它们一个受拉，另一个受压，如下图，称为半桥差动电桥，半桥差动电桥电路的输出电压为评分标准：说明出划线局部的重点意思得1.5分，答复完整2分写出平衡条件：1分设平衡时R1=R2=R3=R4=R，又ΔR1=ΔR2 =ΔR那么得证结论：2分可知半桥差动电路不仅没有非线性误差，而且电压灵敏度也比单一应变片工作时提高了一倍。

传感器原理与应用试题及答案25.模拟式、智能化二、选择题1.差动变压器传感器的配用测量电路主要有[ ]A.差动相敏检波电路B.差动整流电路C.直流电桥D.差动电桥2.目前我国使用的铂热电阻的测量范围是[ ]A.-200～850℃B.-50～850℃C.-200～150℃D.-200～650℃3.测量范围大的电容式位移传感器的类型为 [ ]A.变极板面积型B.变极距型C.变介质型D.容栅型4.应变式压力传感器主要用于液体、气体压力的测量，测量范围是 [ ]A.102～106p aB.105～107p aC.104～107p aD.106～109p a5.在两片间隙为1mm的两块平行极板的间隙中插入什么，可测得最大的容量[ ]A.塑料薄膜B.干的纸C.湿的纸D.玻璃薄片6.测得某检测仪表的输入信号中,有用信号为20 毫伏,干扰电压也为20毫伏，则此时的信噪比为[ ]A.20dBB.1 dBC.0 dB参考答案：1、AB 2、AD 3、D 4、C 5、D7.按照工作原理分类，固体图象式传感器属于 [ ]A.光电式传感器B.电容式传感器C.压电式传感器D.磁电式传感器8.热电偶可以测量[ ]A.压力B.电压C.温度D.热电势9.利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小 [ ]A.两个桥臂都应当用大电阻值工作应变片B.两个桥臂都应当用两个工作应变片串联C.两个桥臂应当分别用应变量变化相反的工作应变片D.两个桥臂应当分别用应变量变化相同的工作应变片10.变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量[ ]A.增加B.减小C.不变D.不确定参考答案：6.C 7．A 8.C 9．C 10.A11.热电阻测量转换电路采用三线制是为了 [ ]A.提高测量灵敏度B.减小非线性误差C.提高电磁兼容性D.减小引线电阻的影响12.发现某检测仪表机箱有麻电感,必须采取什么措施[ ]A.接地保护环B.将机箱接大地C.抗电磁干扰13.电涡流式传感器激磁线圈的电源是[ ]A.直流B.工频交流C.高频交流D.低频交流14.下列被测物理量适合于使用红外传感器进行测量的是 [ ]A.压力B.力矩C.温度D.厚度15.固体半导体摄像元件CCD是一种 [ ]A.PN 结光电二极管电路B.PNP型晶体管集成电路C.MOS 型晶体管开关集成电路D.NPN型晶体管集成电路参考答案：11.D 12.B 13．C 14.C 15．C16.在以下几种传感器当中( )属于自发电型传感器[ ]A.电容式B.电阻式C.压电式D.电感式17.当石英晶体受压时，电荷产生在 [ ]A.Z 面上B.X 面上C.Y 面上D.X、Y、Z面上18.在仿型机床当中利用电感式传感器来检测工件尺寸，该加工检测装置是采了什么测量方法？[ ]A.微差式B.零位式C.偏差式19.变间隙式电容传感器的非线性误差与极板间初始距离d0之间是[ ]A.正比关系B.反比关系C.无关系D.不确定20.光敏电阻适于作为[ ]A.光的测量元件B.光电导开关元件C.加热元件D.发光元件参考答案：16.C 17.B 18.B 19、B 20.B21.已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为 [ ]A.2X( )B.X( )C.X(f)D.2X(f)22.（）的数值越大,热电偶的输出热电势就越大[ ]A.热端直径B.热端和冷端的温度C.热端和冷端的温差D.热电极的电导率23.汽车衡所用的测力弹性敏感元件是 [ ]A.悬臂梁B.弹簧管C.实心轴D.圆环24.在实验室中测量金属的熔点时,冷端温度补偿采用[ ]A.计算修正法B.仪表机械零点调整法C.冰浴法参考答案：21．B 22.C 23.C 24.C三、名词解释1.传感器能感受规定的被测量并按照一定规律转化成可用输出信号的器件和装置。
