汽车液压助力转向系统基本结构、工作原理及实例在汽车转向系统中增设助力装置称为“助力转向”。
采用助力转向的目的，是使转向操纵经便，改善操作性能。
一般来说，在即将停车时车速较低，转向盘的操纵较费力，随着车速增加，转向盘逐渐变得轻快。
因此，如果将停车或低速时的转向操纵力设计得较小，则在高速行驶时转向就会发飘。
为了实现在各种条件下，操纵转向盘所需的力都在最佳状态，就需要采用液压转向装置。
目前的助力转向装置均采用液压作为动力，利用液压泵加压油液，再经过控制阀来调节液压油的流量，根据汽车的行驶状态，控制转向系统。
在转向时，转向动作仍由驾驶员来完成，但作用在转向机构上的力则由动力装置提供，因此能使操纵转向盘轻便省力。
汽车液压转向系统基本结构与工作原理汽车液压转向系统基本结构与工作原理如图一所示，由1—转向盘、2—转向轴、3—转向控制阀、4—转向螺杆、5—齿条-活塞、6—扇齿、7—摇臂、8—转向主拉杆、9—转向节、10—转向横拉杆、11—转向梯形臂、12—转向油杯、13—转向液压泵、R—右转向动力腔、L—左转向动力腔等组成。
转向液压泵13安装在汽车发动机上，由曲轴通过皮带驱动向外输出油压，转向油杯12有进、出油管接头，通过油管分别和转向液压泵和转向控制阀3连接。
助力转向器为整体式助力转向器，其转向控制阀可以改变油路。
由齿条-活塞5和缸体形成R和L两个工作腔。
R腔为右转向动力腔，L腔为左转向动力腔，它们分别通过油道和转向阀连接。
转向螺杆4和齿条-活塞、齿条-活塞和扇齿6组成了两对啮合传动副。
摇臂7一端固接在与扇齿连在一起的转向摇臂轴上，另一端铰接在转向主拉杆8上。
转向横拉杆10、转向梯形臂11及前轴组成转向梯形结构。
汽车液压转向系统实例汽车液压转向系统在很多汽车上采用，如图二所示，为上海大众的桑塔纳2000 PASSAT B5轿车就采用了液压助力转向机构。
（1）基本结构液压助力转向装置的基本结构如图4-2所示。
它由叶片泵、油杯、转向机活塞、旋转柱塞阀、油管等组成。

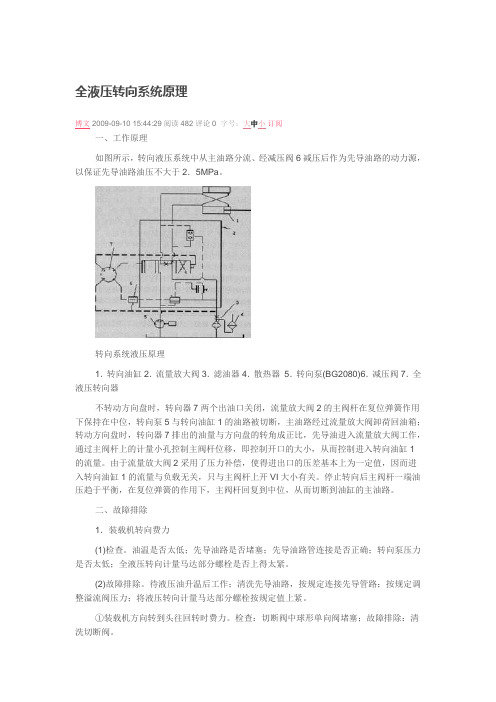

全液压转向系统原理博文 2009-09-10 15:44:29 阅读482 评论0字号：大中小订阅一、工作原理如图所示，转向液压系统中从主油路分流、经减压阀6减压后作为先导油路的动力源，以保证先导油路油压不大于2．5MPa。
转向系统液压原理1．转向油缸2．流量放大阀3．滤油器4．散热器5．转向泵(BG2080)6．减压阀7．全液压转向器不转动方向盘时，转向器7两个出油口关闭，流量放大阀2的主阀杆在复位弹簧作用下保持在中位，转向泵5与转向油缸1的油路被切断，主油路经过流量放大阀卸荷回油箱；转动方向盘时，转向器7排出的油量与方向盘的转角成正比，先导油进入流量放大阀工作，通过主阀杆上的计量小孔控制主阀杆位移，即控制开口的大小，从而控制进入转向油缸1的流量。
由于流量放大阀2采用了压力补偿，使得进出口的压差基本上为一定值，因而进入转向油缸1的流量与负载无关，只与主阀杆上开VI大小有关。
停止转向后主阀杆一端油压趋于平衡，在复位弹簧的作用下，主阀杆回复到中位，从而切断到油缸的主油路。
二、故障排除1．装载机转向费力(1)检查。
油温是否太低；先导油路是否堵塞；先导油路管连接是否正确；转向泵压力是否太低；全液压转向计量马达部分螺栓是否上得太紧。
(2)故障排除。
待液压油升温后工作；清洗先导油路，按规定连接先导管路；按规定调整溢流阀压力；将液压转向计量马达部分螺栓按规定值上紧。
①装载机方向转到头往回转时费力。
检查：切断阀中球形单向阀堵塞；故障排除：清洗切断阀。
②装载机转到头后方向仍可转动。
检查：切断阀与撞块位置是否对上；切断阔中球形单向阀是否失灵；先导油路溢流阀是否出故障。
故障排除：调整撞块位置；检修或更换球形单向阀；检修先导油路溢流阀。
2．装载机转向不平稳 ·(1)检查：流量控制阀动作不灵敏。
(2)故障排除：检修或更换流量控制阀。
①装载机左右转向都慢。
检查：流量控制阀的弹簧调整是否正确；转向泵流量是否足够；流量放大阀阀杆移动是否到位。
推土机液压转向的工作原理推土机是一种常见的工程机械设备，用于平整土地、推动土块、石头等重物。
液压转向是推土机的重要部分，它负责控制推土机的转向动作。
本文将详细介绍液压转向的工作原理，并逐点分析其工作过程。
一、液压转向的基本原理液压转向是利用液压系统的力学原理，通过控制油路的开启和关闭来实现推土机的转向。
其基本工作原理如下：1. 液压泵：液压泵通过旋转运动将机械能转化为液压能，为液压转向系统提供动力。
2. 液压阀：液压阀作为控制元件，通过控制油路的开启和关闭来控制液压缸的工作状态。
3. 液压缸：液压缸是液压转向的执行元件，通过接收来自液压阀的控制信号，产生力来推动推土机的转向。
二、液压转向的工作过程液压转向的工作过程可以分为四个基本阶段：供油、传动、传导和转向。
下面将对每个阶段进行详细说明。
1. 供油阶段推土机启动时，液压泵开始工作，通过旋转运动将机械能转化为液压能。
液压泵向液压阀供油，为液压转向系统提供动力。
2. 传动阶段液压阀接收到液压泵供油后，通过控制油路的开启和关闭来控制液压缸的工作状态。
在液压阀的控制下，液压泵的高压油进入到液压缸的活塞腔，同时液压缸的回油口打开，形成一个液压系统的闭环。
液压缸的活塞腔内液压油的作用力使液压缸向前或向后移动，从而推动推土机的转向。
3. 传导阶段当液压缸的活塞腔向前或向后移动时，液压缸油路内的高压油会改变液压缸的位置。
这个过程中，液压缸内的液压油被传导到液压缸的另一侧，形成一个压力差。
4. 转向阶段液压缸的移动使推土机的转向系统受力，推土机开始转向。
当液压缸的活塞腔改变液压油的流向时，推土机的转向方向也会改变。
通过不断调节液压阀的开启和关闭，液压转向可以实现灵活的转向动作。
三、液压转向的优势液压转向相较于传统机械转向具有以下优势：1. 控制灵活：液压转向通过控制阀的开启和关闭，可以实现对推土机转向的精确控制，转向动作更为灵活。
2. 动力强劲：由于液压泵的提供动力，液压转向具有更高的扭矩和转向力，能够适应不同工况的转向需求。
