开关柜安装记录表

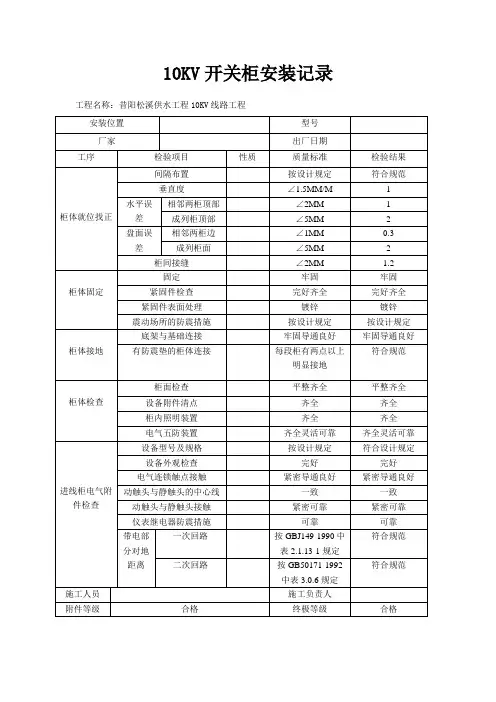

10KV开关柜安装记录
工程名称：昔阳松溪供水工程10KV线路工程
安装位置型号
厂家出厂日期
工序检验项目性质质量标准检验结果
柜体就位找正
间隔布置按设计规定符合规范
垂直度∠1.5MM/M 1
水平误
差
相邻两柜顶部∠2MM 1
成列柜顶部∠5MM 2
盘面误
差
相邻两柜边∠1MM 0.3
成列柜面∠5MM 2 柜间接缝∠2MM 1.2
柜体固定
固定牢固牢固紧固件检查完好齐全完好齐全紧固件表面处理镀锌镀锌
震动场所的防震措施按设计规定按设计规定
柜体接地
底架与基础连接牢固导通良好牢固导通良好有防震垫的柜体连接每段柜有两点以上
明显接地
符合规范
柜体检查
柜面检查平整齐全平整齐全设备附件清点齐全齐全
柜内照明装置齐全齐全
电气五防装置齐全灵活可靠齐全灵活可靠
进线柜电气附件检查
设备型号及规格按设计规定符合设计规定设备外观检查完好完好电气连锁触点接触紧密导通良好紧密导通良好动触头与静触头的中心线一致一致动触头与静触头接触紧密可靠紧密可靠仪表继电器防震措施可靠可靠
带电部
分对地
距离
一次回路按GBJ149-1990中
表2.1.13-1规定
符合规范
二次回路按GB50171-1992
中表3.0.6规定
符合规范
施工人员施工负责人
附件等级合格终极等级合格。
电气安装施工记录表格(2010)
电气(diànqì)安装施工记录表格(2010)电气安装施工记录(jìlù)表格(2010)电气(diànqì)安装施工记录(jìlù)表格SLA-DQ001~030-2010电气安装(ānzhuāng)施工记录目录序号文件名称编号在卷页数备注1封面首页SLA-DQ001-201012变压器安装记录SLA-DQ002-201013变压器安装记录(续)SLA-DQ003-201014成套配电柜（盘）安装记录SLA-DQ004-201015成套配电柜（盘）安装记录(续)SLA-DQ005-201016电力电容器安装记录SLA-DQ006-201017硬母线安装记录SLA-DQ007-201018电缆敷设施工记录SLA-DQ008-201019电缆头制作记录SLA-DQ009-2010110隔离开关、负荷开关及高压熔断器安装记录SLA-DQ010-2010111空气开关、刀开关及交流接触器安装记录SLA-DQ011-2010112电气设备干燥记录（一）SLA-DQ012-2010113电气设备干燥记录（二）SLA-DQ013-2010114蓄电池安装记录SLA-DQ014-2010115接地装置施工隐蔽记录SLA-DQ015-2010116避雷针、避雷带安装记录SLA-DQ016-2010117配管配线安装检查记录SLA-DQ017-2010118滑接线和滑接器安装记录SLA-DQ018-2010119架空线及路灯安装记录SLA-DQ019-2010120安装检查记录SLA-DQ020-2010121交流电动机检查记录SLA-DQ021-2010122电机试运转记录SLA-DQ022-2010123少油断路器安装记录SLA-DQ023-20101电气安装施工(shī gōng)记录目录（续）序号文件名称编号在卷页数备注24少油断路器安装记录（续）SLA-DQ024-2010125真空断路器安装记录SLA-DQ025-2010126封闭式组合电器安装记录SLA-DQ026-2010127隐蔽电气管道安装记录SLA-DQ027-2010128蓄电池充电、放电记录SLA-DQ028-2010129变压器吊芯检查记录SLA-DQ029-2010130变压器试运行记录SLA-DQ030-2010131设备管道静电接地安装记录SLA-DQ031-2010132设备开箱记录SLA-JX003-20101引用设备安装记录32隐蔽工程记录SLA-JX003-20101引用设备安装记录33JS/03.03.04—2010SLA-DQ001-2010电气设备安装(ānzhuāng)交工技术文件工程(gōngchéng)名称项目名称分部(fēn bù)名称建设(jiànshè)单位施工单位年月日JS/03.03.04—2010编号(biān hào)： SLA-DQ002-2010变压器安装记录项目名称单位工程 分项工程变压器型号： 额定容量： kVA制造厂额定电压： / kV 额定电流： / A 出厂日期： 年 月 日 变压器编号： 施工图号： 执行标准： 序号 外观检查项目结 果 1 核对部件 2 油箱及其密封情况3 散热器、油枕4 绝缘套管5 其它部件部件的情况与组装1、温度计/温度控制器2、瓦斯继电器3、散热器用清洗次，后用 MPa压力的进行密封试验，持续小时无渗漏。
电气设备安装验收表(小型工程)
有标识
2.电箱门与箱体应进行 电器连接
验收时间
验收情况
该配电箱为标准配电箱，铁皮厚度1.2mm，有标注的标识。 门、锁齐全，与箱体有电器连接， 防尘，防火，符合要求。
3.箱内电器元件完好， 安装板符合标准
箱内电器元件合格，安装板为1.2mm厚钢板，并与箱体做保护接零。
4.导线截面绝缘良好， 导线均与用电负苛匹配，绝缘良好，导线截面符合规范要求，且无裸露，
接头烫锡
接头紧固，符合要求。
5.空气开关，灵敏有效
空气开关与线路匹配
6.线路铺装 验收结果
主缆通过钢丝架空走线进入主配电箱，五楼主线及分线过桥架，分线接户 线全部穿铁管入户,接驳到位，线路通畅。
符合国家相关验收规范标准的要求
安装单位： 时间：
验收负责人： 时间：
设备负责人： 时间：

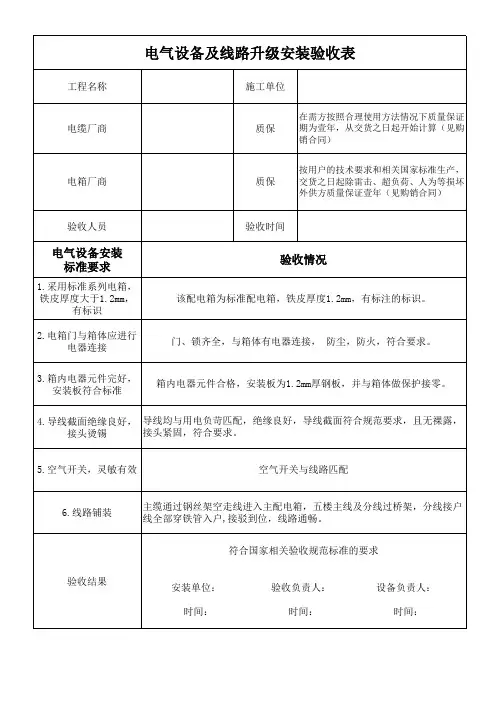

电气设备及线路升级安装验收表
工程名称 电缆厂商
施工单位
质保
在需方按照合理使用方法情况下质量保证 期为壹年，从交货之日起开始计算（见购 销合同）
电箱厂商
质保
按用户的技术要求和相关国家标准生产， 交货之日起除雷击、超负荷、人为等损坏 外供方质量保证壹年（见购销合同）
验收人员
电气设备安装 标准要求
1.采用标ห้องสมุดไป่ตู้系列电箱， 铁皮厚度大于1.2mm，
2.电箱门与箱体应进行 电器连接
验收时间
验收情况
该配电箱为标准配电箱，铁皮厚度1.2mm，有标注的标识。 门、锁齐全，与箱体有电器连接， 防尘，防火，符合要求。
3.箱内电器元件完好， 安装板符合标准
箱内电器元件合格，安装板为1.2mm厚钢板，并与箱体做保护接零。
4.导线截面绝缘良好， 导线均与用电负苛匹配，绝缘良好，导线截面符合规范要求，且无裸露，
接头烫锡
接头紧固，符合要求。
5.空气开关，灵敏有效
空气开关与线路匹配
6.线路铺装 验收结果
主缆通过钢丝架空走线进入主配电箱，五楼主线及分线过桥架，分线接户 线全部穿铁管入户,接驳到位，线路通畅。
符合国家相关验收规范标准的要求
安装单位： 时间：
验收负责人： 时间：
设备负责人： 时间：
电气设备及线路升级安装验收表
工程名称 电缆厂商
施工单位
质保
在需方按照合理使用方法情况下质量保证 期为壹年，从交货之日起开始计算（见购 销合同）
电箱厂商
质保
按用户的技术要求和相关国家标准生产， 交货之日起除雷击、超负荷、人为等损坏 外供方质量保证壹年（见购销合同）
验收人员
电气设备安装 标准要求
1.采用标ห้องสมุดไป่ตู้系列电箱， 铁皮厚度大于1.2mm，
电气仪表工程安装调试记录
电机
温度(A)
Motor temp.
轴承温度〔℃〕
Bearing temp.
前
Front
后
Rear
备注：
Remarks
结论：
Conclusion
技术负责人
Check
施工人
Operator
表H-428
架空线路施工记录
Overhead line stringing record
工程：
Project
装置：
工程：
Project
装置：
Unit
工号：
Section
名称
Name
位号
Tag. No.
检查日期
Inspection Date
型号
Type
额定容量
Rated capacity
kW
额定电压
Rated voltage
kV
额定电流
Rated current
A
接法
Connection
绝缘等级
Insulation class
□
励磁绕组紧固
E*citer winding fi*ing inspection
□
鼠笼式电机转子导电条和端环焊接良好，浇铸无裂纹
Rotor conductor and end link of squirrel-cage motor
□
轴承滚动体与内、外圈转动灵活无松动、卡涩
Bearing rotating fle*ibility inspection
注入时电解液温度
Electrolyte temp. at filling
℃
电解液比重
Specific gravity of electrolyte
温度(A)
Motor temp.
轴承温度〔℃〕
Bearing temp.
前
Front
后
Rear
备注：
Remarks
结论：
Conclusion
技术负责人
Check
施工人
Operator
表H-428
架空线路施工记录
Overhead line stringing record
工程：
Project
装置：
工程：
Project
装置：
Unit
工号：
Section
名称
Name
位号
Tag. No.
检查日期
Inspection Date
型号
Type
额定容量
Rated capacity
kW
额定电压
Rated voltage
kV
额定电流
Rated current
A
接法
Connection
绝缘等级
Insulation class
□
励磁绕组紧固
E*citer winding fi*ing inspection
□
鼠笼式电机转子导电条和端环焊接良好，浇铸无裂纹
Rotor conductor and end link of squirrel-cage motor
□
轴承滚动体与内、外圈转动灵活无松动、卡涩
Bearing rotating fle*ibility inspection
注入时电解液温度
Electrolyte temp. at filling
℃
电解液比重
Specific gravity of electrolyte

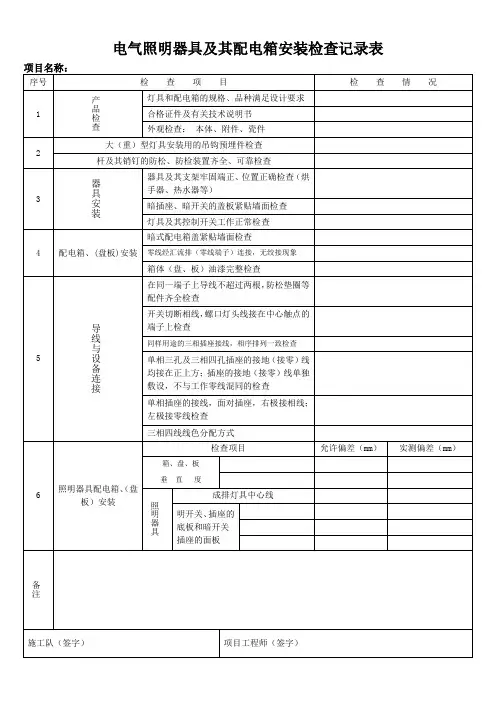

电气照明器具及其配电箱安装检查记录表
