电气控制柜体及电气设备安装操作规程

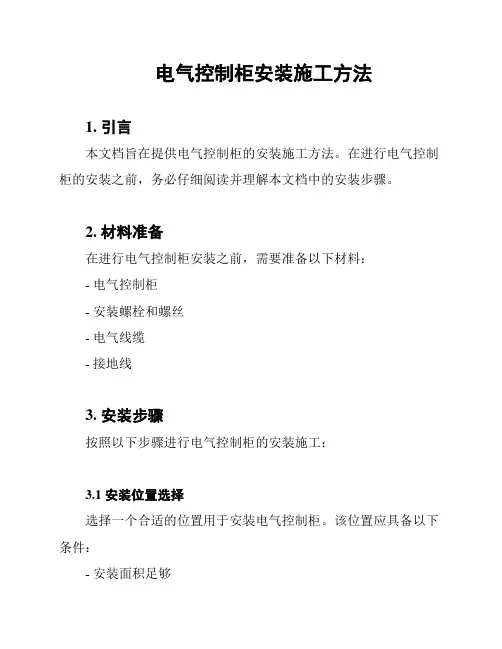

电气控制柜安装施工方法
1. 引言
本文档旨在提供电气控制柜的安装施工方法。

在进行电气控制柜的安装之前，务必仔细阅读并理解本文档中的安装步骤。

2. 材料准备
在进行电气控制柜安装之前，需要准备以下材料：
- 电气控制柜
- 安装螺栓和螺丝
- 电气线缆
- 接地线
3. 安装步骤
按照以下步骤进行电气控制柜的安装施工：
3.1 安装位置选择
选择一个合适的位置用于安装电气控制柜。

该位置应具备以下条件：
- 安装面积足够
- 远离易燃和易爆物品
- 通风良好
3.2 安装螺栓和螺丝
使用适当的螺栓和螺丝固定电气控制柜到安装位置上。

确保螺栓和螺丝固定牢固。

3.3 连接电气线缆
连接电气线缆到电气控制柜中相应的接口上。

请确保连接正确无误。

3.4 接地处理
将接地线与电气控制柜连接，确保有效地接地。

3.5 安装调试
安装完成后，进行相关的安装调试工作，确保电气控制柜正常工作。

如发现任何问题，及时修复或调整。

4. 安全注意事项
在进行电气控制柜的安装过程中，请注意以下安全事项：
- 穿戴个人防护设备，如安全帽和手套。

- 施工区域应有足够的光线，确保安全操作。

- 进行安装前，确认电气设备和线缆的电压已经断开。

5. 总结
本文档介绍了电气控制柜的安装施工方法。

在进行安装前，请确保已经准备好所需材料，并且在施工过程中注意安全事项。

希望本文档能够帮助您顺利完成电气控制柜的安装工作。

参考资料：。

电气控制柜体及电气设备安装操作规程第一章总则第一条为规范电气控制柜体及电气设备的安装操作，保证安装质量和安全，制定本规程。

第二条本规程适用于电气控制柜体及电气设备的安装操作。

第三条安装操作人员应具备相关电气知识和安装经验，并持有电工资格证。

第四条安装前应检查电气控制柜体及电气设备的完整性和配件的完备性，确保安装工作的顺利进行。

第五条电气控制柜体及电气设备的安装应符合国家有关安全规定及相关标准，并遵守现场安全管理制度。

第二章安装要求第六条电气设备安装要与电气控制柜体的定位、布置和通风要求相符。

第七条电气设备的绝缘距离应符合设计要求，并与周围的电气设备和金属结构物保持安全距离。

第八条电气设备的布线应整齐、合理，并采用合适的电缆托架。

电缆应按照规定的颜色和标识进行接线。

第九条电气控制柜体的底座和支撑架应稳固可靠，安装过程中要注意防止振动和震动。

第十条电气设备的接地应符合相关规范的要求，接地电阻应达到规定值。

第十一条安装过程中应采取防静电措施，确保设备的安全和正常运行。

第三章安装流程第十二条安装前应进行周围环境的清理，保证安装过程中的无尘、无水和干燥。

第十三条检查电气控制柜体的外观和内部结构，确保无损伤和杂物。

第十四条根据设计图纸和安装说明书，确定电气设备的安装位置和布线方案。

第十五条安装过程中应按照正确的顺序进行，先安装固定柜体，然后安装电气设备。

第十六条安装电气设备时，首先按照标记将导线与设备进行连接，然后在设备的外面进行端子接线。

第十七条安装过程中应注意保护设备的表面和绝缘部分，防止损坏和污染。

第十八条安装完成后，应进行接地测试和绝缘测试，确保设备的安全可靠。

第十九条安装完成后，对设备和电气控制柜体进行清理，清除安装过程中产生的垃圾和杂物。

第四章安全措施第二十条安装过程中必须要进行电气设备的断电操作，并采取有效的防止误操作的措施。

第二十一条安装过程中不能私自改变电气设备和柜体的设计结构和安装方式。

电气控制柜装配工艺流程电气控制柜是一种用于控制电力设备和电器设备的设备，它具有重要的功能和作用。

电气控制柜的装配工艺流程是为了确保电气控制柜的质量和性能，提高生产效率和工作效率。

下面是一个典型的电气控制柜装配工艺流程的示例：1.设计和准备工作：在开始装配电气控制柜之前，需要进行设计和准备工作。

设计工作包括确定电气控制柜的规格和尺寸，绘制装配图和布线图等。

准备工作包括准备所需的材料和零部件，如电缆、接线端子、断路器和继电器等。

2.组装结构：首先，将电气控制柜的外壳和结构件组装起来。

这包括安装顶板、底板、侧板和前后门等。

确保结构件的安装牢固和稳定。

3.安装电气元件：将电气元件按照规定的布线图和装配图安装到电气控制柜中。

这包括安装断路器、继电器、控制开关、插座和指示灯等电气元件。

确保电气元件的安装正确和固定。

4.连接电缆和导线：将电缆和导线连接到电气控制柜的电气元件上。

这包括将电缆和导线剥去绝缘层，插入到接线端子或接插件中，并紧固固定。

5.接地连接：确保电气控制柜的接地连接正确和可靠。

这包括将电气控制柜的金属外壳和结构件接地，以保护工作人员和设备的安全。

6.调试和测试：在装配完成后，进行电气控制柜的调试和测试工作。

这包括检查电气元件的连接和功能是否正常，测试电气设备的工作性能和保护功能。

7.完善和整理：完成调试和测试后，对电气控制柜进行完善和整理。

这包括清理和整理电气控制柜内部的杂物和线路，确保电气控制柜的整洁和美观。

8.验收和交付：最后，对电气控制柜进行验收和交付。

这包括按照规定的标准和要求进行验收，确保电气控制柜的质量和性能符合要求，然后将其交付给客户或使用部门。

总结：电气控制柜的装配工艺流程包括设计和准备工作、组装结构、安装电气元件、连接电缆和导线、接地连接、调试和测试、完善和整理、验收和交付等步骤。

这些步骤的顺序和细节在不同的电气控制柜装配过程中可能会有所不同，但总体目标是确保电气控制柜的质量和性能，提高生产效率和工作效率。

电气控制柜体及电气设备安装操作规程电气控制柜体及电气设备的安装是工程建设中的重要环节，合理可靠的安装操作规程能够确保电气设备的正常运行和安全使用。

下面是为您总结的电气控制柜体及电气设备安装操作规程。

一、安全准备：1. 操作人员必须熟悉电气设备的安装操作规程，具备相关的电气知识和技能，并佩戴好个人防护用品。

2. 安全工具和设备应检查完好，确认可正常使用。

二、准备工作：1. 根据电气设备的工作电压、额定电流、功率等参数，选用合适的控制柜体，并检查其完整性。

2. 准备好电线、电缆、接线端子、固定螺丝等安装所需材料和配件。

3. 根据控制柜体和电气设备的尺寸和安装要求，预留好安装孔位和布线孔位。

三、安装控制柜体：1. 检查控制柜体的外观和内部结构，确认无明显损坏或缺陷。

2. 将控制柜体安放在预留好的位置上，用水平仪测量并调整其水平度和垂直度。

3. 使用螺丝将控制柜体固定在安装位置上，确保控制柜体牢固可靠。

四、安装电气设备：1. 根据电气设备的安装要求，选取合适的安装位置，并进行标记。

2. 检查电气设备的外观和内部结构，确认无损坏和缺陷。

3. 将电气设备安装在预留好的位置上，使用螺丝将其固定。

4. 进行电气设备的接线操作，根据电气设备的接线图和接线要求进行正确的接线连接。

5. 使用绝缘套管、护套等材料对接线部位进行绝缘保护，并确保接线紧固可靠。

五、布线和连接：1. 根据电气设备的布线要求，在控制柜体内进行电源线、信号线等的布线工作。

2. 使用合适的电缆槽、电缆托架等辅助材料进行布线，确保电线、电缆的整齐和安全。

并避免相互干扰和短路现象。

3. 进行电线、电缆的连接，确保连接处的电气接触良好，可靠稳定。

六、调试和测试：1. 安装完毕后，进行整体的检查和清洁工作，确保控制柜体内外清洁无异物。

2. 进行各项电气设备的功能调试和测试，确保其正常工作和安全使用。

七、安装验收：1. 在安装完成后，进行安装验收工作，由专业的验收人员检查安装是否符合要求。

电气安装作业安全操作规程范本1. 作业人员必须按照相关安全操作规程进行操作，并严格遵守以下规定。

2. 在进行电气安装作业前，必须了解电气设备的工作原理、操作方法和相应的安全注意事项。

3. 在进行电气安装作业前，必须穿戴必要的个人防护装备，包括安全帽、耐压绝缘手套、绝缘靴等。

4. 在进行电气安装作业时，必须确保工作场所的安全清晰，并设置明显的安全警示标志和警示线。

5. 作业时必须确保电气设备处于停电状态，且必须对电源进行可靠的断开和锁定操作，防止误操作导致电源突然恢复。

6. 在进行电气安装作业前，必须检查电气设备的绝缘状况和接线端子的紧固情况，确保无短路和漏电现象。

7. 使用电气工具时，必须检查工具的绝缘性能，确保使用安全可靠，并严禁使用破损的工具。

8. 作业过程中，必须做好通风和防火措施，确保作业现场的安全和防止火灾等意外事故的发生。

9. 在进行电气安装作业时，切勿随意触摸电路元件和裸露导线，以免触电或发生短路等危险。

10. 在进行电气安装作业时，对于需要搬动或调整的大型电气设备，必须按照安全操作流程，并采取合适的搬运工具和固定装置。

11. 在进行电气安装作业时，必须定期检查电缆线路的磨损和老化情况，及时更换和维修。

12. 完成电气安装作业后，必须对作业区域进行清理，保持整洁，并及时将多余的材料和工具妥善存放。

13. 电气安装作业过程中，必须与其他作业人员保持良好的沟通，及时处理作业中的安全问题，并配合其他相关工作。

14. 在电气安装作业中，发现任何安全隐患或不安全行为，必须立即上报相关负责人，并采取必要的措施进行处理。

15. 所有参与电气安装作业的人员必须经过相关的培训和考核，并严格按照安全操作规程执行作业。

16. 电气安装作业周期结束后，必须进行作业总结和安全评估，在确保没有安全隐患的情况下，方可交付使用。

以上是电气安装作业安全操作规程的范本，希望能为您提供一些参考。

在实际操作中，还需要根据具体情况做出相应的调整和补充，确保安全作业。

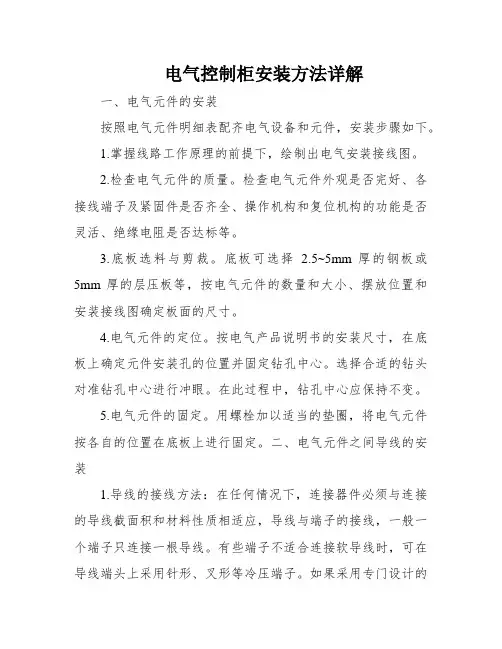

电气控制柜安装方法详解一、电气元件的安装按照电气元件明细表配齐电气设备和元件，安装步骤如下。

1.掌握线路工作原理的前提下，绘制出电气安装接线图。

2.检查电气元件的质量。

检查电气元件外观是否完好、各接线端子及紧固件是否齐全、操作机构和复位机构的功能是否灵活、绝缘电阻是否达标等。

3.底板选料与剪裁。

底板可选择 2.5~5mm厚的钢板或5mm厚的层压板等，按电气元件的数量和大小、摆放位置和安装接线图确定板面的尺寸。

4.电气元件的定位。

按电气产品说明书的安装尺寸，在底板上确定元件安装孔的位置并固定钻孔中心。

选择合适的钻头对准钻孔中心进行冲眼。

在此过程中，钻孔中心应保持不变。

5.电气元件的固定。

用螺栓加以适当的垫圈，将电气元件按各自的位置在底板上进行固定。

二、电气元件之间导线的安装1.导线的接线方法：在任何情况下，连接器件必须与连接的导线截面积和材料性质相适应，导线与端子的接线，一般一个端子只连接一根导线。

有些端子不适合连接软导线时，可在导线端头上采用针形、叉形等冷压端子。

如果采用专门设计的端子，可以连接两根或多根导线，但导线的连接方式必须是工艺上成熟的各种方式，如夹紧、压接、焊接、绕接等。

导线的接头除必须采用焊接方法外，所有的导线应当采用冷压端子。

若电气设备在运行时承受的振动很大，则不许采用焊接的方式。

接好的导线连接必须牢固，不得松动。

2.导线的标志：在控制板上安装电气元件，导线的线号标志必须与电气原理图和电气安装接线图相符合，并在各电气元件附件做好与原理图上相同代号的标记，注意主线路和控制线路的编码套管必须齐全，每一根导线的两端都必须套上编码套管。

套管上的线号可用环乙酮与龙胆紫调和，不易褪色。

在遇到“6”和“9”或“16”和“91”这类倒顺都能读数的号码时，必须作记号加以区别，以免造成线号混淆。

导线颜色的规定参见下表。

三、导线截面积的选择对于负载为长期工作制的用电设备，其导线截面积按用电设备的额定电流来选择；当所选择的导线、电缆截面积大于95mm2时，宜改为用两根截面积小的导线代替；导线、电缆截面积选择后应满足允许温升及机械强度要求；移动设备的橡套电缆铜芯截面积不应小于 2.5mm2；明敷时，铜线不应小于1mm2，铝线不应小于 2.5mm2；穿管敷设与明敷相同；动力线路铜芯线截面积不应小于 1.5mm2；铜芯导线可与大一级截面积的铝芯线相同使用。

电气控制柜安全操作规程
电气控制柜是电力系统中的重要设备，为了保证其正常运行和使用
安全，需要制定严格的操作规程。

下面为大家介绍电气控制柜的安全
操作规程。

一、电气控制柜的日常巡检
1.外观巡检：检查控制柜的门、开关、插座、插头等，是否有锈蚀、变形、破损等现象。

2.电气巡检：检查控制柜内部的接线板、断路器、接触器等，是否有松动、烧坏等现象。

3.温度巡检：对控制柜内部的温度进行检查，是否符合要求，超过了额定温度范围需要及时处理。

4.密封巡检：检查控制柜的密封性能，以及机柜内是否有积水或者杂物，需要及时清理。

二、电气控制柜的开关操作
1.开关操作前必须先检查电气控制柜的总电源是否已经关闭，确保安全。

2.开关操作时应该先关闭下级开关，在打开上级开关，以免动态过程中
造成瞬间电压变化。

3.开关操作时应该保持注意力集中，不能分神或者操作失误。

三、电气控制柜的接地操作
1.接地要使用专门的接地线，并且需保持良好的接触。

2.接地操作前应该先检查接地线是否已经连接，并且接地电器是否已经断电。

3.接地完毕后，还要进行接地线的测量，确保接地电阻小于安全标准。

四、电气控制柜的日常维护
1.控制柜内部不能有杂物等异物，需要定期清理。

2.控制柜内的通风口需要定期清理，以防止灰尘等杂质造成散热效果不佳。

3.控制柜内的接线管及其他部件需要定期检查，如发现损坏、变形等情况，需要及时更换。

以上就是电气控制柜的安全操作规程，希望大家能够认真遵循并严格执行，以确保电气设备的安全运行和使用。

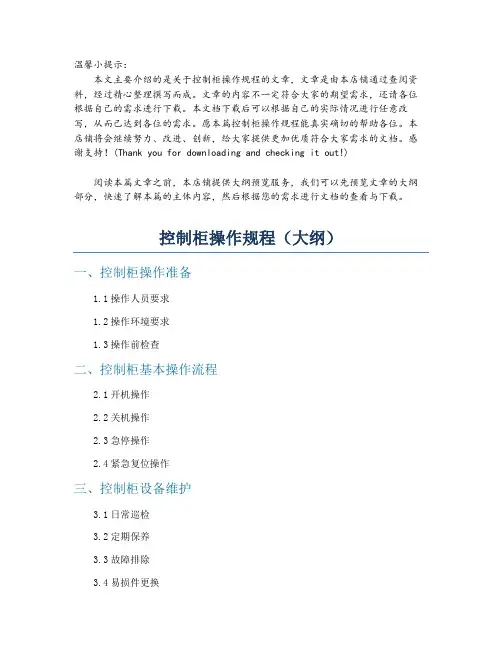

温馨小提示：本文主要介绍的是关于控制柜操作规程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇控制柜操作规程能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

控制柜操作规程（大纲）一、控制柜操作准备1.1操作人员要求1.2操作环境要求1.3操作前检查二、控制柜基本操作流程2.1开机操作2.2关机操作2.3急停操作2.4紧急复位操作三、控制柜设备维护3.1日常巡检3.2定期保养3.3故障排除3.4易损件更换四、控制柜操作注意事项4.1电气安全4.2机械安全4.3操作规范4.4环保与节能五、控制柜操作应急预案5.1突发事件处理流程5.2火灾应对措施5.3电气事故应对措施5.4其他紧急情况处理六、控制柜操作培训与考核6.1培训内容6.2培训方式6.3考核标准与方法6.4持续改进七、附录7.1控制柜操作手册7.2常见故障排除表7.3保养维护记录表7.4安全操作规程及相关法律法规一、控制柜操作准备控制柜操作准备：1.1操作人员要求：操作人员应具备相应的操作资质和经验，了解控制柜的结构、功能和操作方法。

在操作前，操作人员应参加相关的培训和考核，取得操作合格证书。

此外，操作人员应具备良好的身体素质和心理素质，能够适应高空、高温、高压等特殊环境下的作业。

1.2操作环境要求：操作环境应符合国家和行业标准，确保操作的安全性和可靠性。

操作场所应保持整洁、通风良好，照明充足。

在操作过程中，应尽量避免噪声、振动、电磁干扰等影响操作的因素。

电气设备的安全操作规程有哪些（30篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!电气设备的安全操作规程有哪些（30篇）电气设备的安全操作规程有哪些篇1电气设备操作工操作规程一、设备准备与检查1.检查电气设备的外观，确认无明显的损坏或磨损。

电气控制柜体及电气设备安装操作规程范文第一章总则第一条为确保电气控制柜体及电气设备的安全、可靠和使用效果，制定本操作规程。

第二条本操作规程适用于电气控制柜体及电气设备的安装操作。

第三条本操作规程的操作人员包括电气工程技术人员、安装工人员。

第四条电气控制柜体及电气设备安装工作应在认真学习并掌握生产单位的相关规章制度及图纸的基础上执行。

第二章电气控制柜体安装第五条电气控制柜体安装前，应进行设备检查，检查电气控制柜体是否符合设计要求，检查电源电压是否符合要求，确认安全。

第六条电气控制柜体安装工作应由技术水平高的人员进行。

第七条电气控制柜体的安装应按照设计图纸和设备制造商的要求进行。

第八条电气控制柜体安装前，应先检查安装地面是否平整，电气控制柜体后背是否与墙壁相贴合。

第九条电气控制柜体安装工作在安装前应预先准备好所需工具和材料。

第十条电气控制柜体安装时，要对设备的接线进行正确连接。

第十一条电气控制柜体安装完成后，应进行验收和检测。

第十二条电气控制柜体安装完成后，应整理好设备及周围的环境。

第三章电气设备安装第十三条电气设备安装前首先要进行检查，确认设备是否符合要求。

第十四条电气设备安装工作应由具备相关专业技术资质的人员进行。

第十五条电气设备的安装应按照设计图纸和设备制造商的要求进行。

第十六条电气设备安装前，应先检查安装地面是否平整，设备是否铺设在固定的基础上。

第十七条电气设备安装工作在安装前应预先准备好所需工具和材料。

第十八条电气设备安装时，要对电缆和接线进行正确连接。

第十九条电气设备安装完成后，应进行验收和检测。

第二十条电气设备安装完成后，应整理好设备及周围的环境。

第四章安全注意事项第二十一条在进行电气控制柜体及电气设备的安装操作时，严禁向上抛掷工具及材料。

第二十二条在安装电气设备时，人员要注意用防护手套和护目镜等个人防护用品。

第二十三条在进行电气设备安装时，应确保电源线的颜色与设备连接线的颜色一致。

第二十四条安装电气设备过程中，应确保电气设备与地面的接触长度符合要求。

配电柜、控制柜的安装方法一、配电柜、开关柜安装工序定位放线→基础型钢安装→设备检查→立柜就位→内部清扫→检查接线→试验→送电试运行二、电气设备安装前土建应具备的条件为便于电气设备的保管及施工进度的及时完成，编制设备进场计划，土建满足设备安装条件。

具体有：1、相关工号建筑施工已基本完工。

2、室内地面的基层施工完工，地面标高已确定。

3、混凝土基础及构架达到允许的强度，焊接的构件质量符合设计要求。

4、预埋件及预埋留孔符合设计要求。

5、施工场地建筑垃圾已清扫干净。

6、具有足够的施工场地，道路通畅。

7、门窗安装完毕，便于设备保管。

三、基础槽钢制作安装本工程中设备基础型钢采用10#槽钢，安装前对土建施工提供的安装条件包括沟槽尺寸及预埋件的位置、标高等进行检查和验收，如果提供的安装条件未能符合设备安装条件时，应作必要的修整。

1、基础型钢的预制预制前首先将槽钢调直调平，然后除锈防腐，槽钢搭接采用450角搭接焊。

根据开关柜尺寸和设计要求下料，根据开关柜固定孔设计尺寸，切割钻孔，开孔为φ10的长孔。

组对焊接槽钢时，槽钢容易产生变形，故在两长边每隔1米左右点焊钢撑，控制槽钢因焊接受热变形。

焊好后，用磨光机将槽钢外侧焊缝打磨光。

2、基础型钢的安装在浇地坪面层前安装，基础型钢安装前应调平放正，用水准仪检查预埋件的水平度，根据土建所标标高点确定基础槽钢的落点，找准落点后依次由高到低用垫铁找平，基础找平找正后将基础预埋件、垫铁、基础槽钢焊接成一体，注意槽钢用-40*4镀锌扁钢与接地网相连。

接地不少于两处，其中基础两端各一处。

安装允许偏差应符合要求：不直度偏差每米≯1mm，全长≯5mm；水平度偏差每米≯1mm，全长≯5mm。

3、高低压配电间、值班室内接地干线、变压器中性点及外壳、电缆保护管和所有金属支架都必须通过总等电位箱可靠接地。

基础型钢应接地可靠，柜本体及内部设备与各构件连接应牢固，柜本体与基础型钢应用螺栓连接，基础型钢应涂防锈漆。

电气控制柜体及电气设备安装操作规程范本第一章总则第一条为了规范电气控制柜体及电气设备的安装操作，确保施工质量和安全，保障设备的正常运行，制定本规程。

第二条本规程适用于电气控制柜体及电气设备的安装工作。

第二章安装准备第三条安装前，项目负责人应检查电气控制柜体及电气设备的图纸、设备清单等技术文件的齐全性和准确性。

第四条安装前，应检查电气控制柜体及电气设备的外观，确认无破损、变形等问题。

第五条安装前，应检查电气控制柜体及电气设备的各种附件、配件的完好性和齐全性。

第三章安装要求第六条电气控制柜体的安装要求：(一) 控制柜体应根据设计要求放置在合适的位置，以便于操作和维修。

(二) 控制柜体的安装是否平稳，应能承受正常工作负荷。

(三) 控制柜体的安装应符合防火安全要求，与易燃物保持一定的距离。

(四) 控制柜体的安装应符合通风散热要求，确保电气设备正常工作。

第七条电气设备的安装要求：(一) 电气设备应按照图纸要求和标准进行正确的安装。

(二) 电气设备的安装应满足安全性、可靠性和稳定性要求。

(三) 电气设备的接线要求应符合国家标准和相关规范。

(四) 电气设备的接地要求应符合国家标准和相关规范。

(五) 电气设备的安装结束后，应进行安全、功能等各项检测。

第四章安全措施第八条安装过程中，必须遵守相关的安全规定，人员应佩戴好个人防护装备。

第九条安装地点应通风良好，无易燃、易爆物品。

第十条安装过程中，应确保电气设备与电气线路的绝缘性能良好。

第十一条安装过程中，应注意防止设备的自身破损和污染。

第五章工作流程第十二条根据安装图纸和技术文件要求，安装电气控制柜体和电气设备，并进行相应的调试工作。

第十三条安装前，应先进行试运行，测试设备工作正常后方可安装。

第十四条安装后，应进行安全、功能等各项检测，并进行相应的记录和报告。

第十五条安装结束后，应进行设备清洁和维护，保持设备的良好状态，同时进行验收。

第六章质量保证第十六条安装过程中，应严格按照技术文件和相关标准要求进行操作，确保施工质量。

电气设备控制系统的安装与调试电气设备控制系统是现代工业生产中必不可少的一部分，它能够监控和控制各种电气设备，保障生产线的正常运行。

安装与调试是电气设备控制系统投入使用前的重要环节，下面我们来介绍一下电气设备控制系统的安装与调试流程。

一、安装前的准备工作1.确定安装位置：根据生产线的具体情况和工艺要求，确定电气设备控制系统的安装位置，保证设备安装后的布局合理，并且方便日后的维护和操作。

2.准备设备及工具：准备好需要安装的控制系统设备，包括主控制柜、PLC、变频器、接线端子等，同时准备好所需的安装工具和材料。

3.检查设备完整性：检查所购买的设备是否完整，若有损坏或遗漏，及时联系供货商解决。

4.制定安装计划：根据设备安装的具体情况和技术要求，制定详细的安装计划，包括安装步骤、安装人员及时间安排等。

二、安装过程1.安装控制柜：首先安装主控制柜，确认柜体水平并且固定牢固，接通地线并接好电源线。

2.安装PLC及相应模块：根据设备布置图，按照正确的位置安装PLC及相应模块，确保正确接线并牢固固定。

3.安装变频器及控制面板：根据实际情况，安装变频器及控制面板，连接好控制线路，做好固定和接地工作。

4.接线及接地：按照电气原理图的要求，对各个设备进行接线和接地，确保接线准确牢固，并且接地稳定可靠。

5.系统联调：安装完成后，需要进行电气系统的联调，确保各个设备之间的信号传输正常，并且可以实现联动控制。

6.设备调试：完成联调后，对各个设备进行单独调试，包括PLC逻辑程序的编写和调试，变频器参数的设置及控制功能测试等。

三、调试及验收1.系统调试：对整个电气设备控制系统进行系统调试，确保系统的稳定性和可靠性。

2.功能测试：对各个设备进行功能测试，按照生产线的实际工艺要求，模拟各种情况，测试设备的各项功能。

3.验收测试：对电气设备控制系统进行全面的验收测试，包括主控制柜的运行状态、PLC程序的执行情况、变频器的工作稳定性等。

电气控制柜体及电气设备安装操作规程（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!电气控制柜体及电气设备安装操作规程一、总则本柜体作业规定了低压配电产品的装配的内容与要求，适用于组装的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱。

电气控制柜箱安装接线配线规范方案电气控制柜箱是工业生产中非常重要的设备，起到控制和保护电气设备的作用。

安装接线配线规范方案是保证电气控制柜箱正常运行的基础，也是保证工业生产安全的关键。

下面是一个关于电气控制柜箱安装接线配线规范方案的详细介绍：一、安装规范1.安装位置选择：电气控制柜箱应该安装在干燥通风的室内，远离腐蚀性气体和易燃易爆物品。

2.安装高度：电气控制柜箱的安装高度应该符合人体工程学要求，便于操作和维护。

3.固定安装：电气控制柜箱应该采用牢固的固定装置，以防止震动和移位。

4.安全距离：电气控制柜箱周围应该保持一定的安全距离，以便操作和维护。

二、接线规范1.导线选择：应该根据电气控制柜箱的额定电流和工作环境条件选择合适的导线，导线的截面积应该满足电流负荷要求。

2.接线端子：电气控制柜箱应该配备标准的接线端子，接头应该牢固可靠，接触电阻小，能够长时间工作而不发热。

3.接线长度：接线长度应该适当，不能过长或过短，以免影响信号传输和电流负荷。

4.接线方法：应该按照电气控制柜箱的接线图和标准操作流程进行接线，接线要求整齐，避免交叉和串扰。

5.接地保护：电气控制柜箱应该有良好的接地保护措施，以保证人身安全和设备正常运行。

三、配线规范1.配线槽选择：配线槽应该满足电气控制柜箱的配线要求，材质应该耐腐蚀、阻燃、导热性能好。

2.配线通道：配线通道应该具备良好的通风性能，避免过热和回火现象发生。

3.配线标识：在配线过程中，应该对每条线路进行标识，以便日后维护和检查。

4.分类配线：根据线路的不同功能和电流负荷，应该对配线进行分类，避免电磁干扰和过载。

5.配线隔离：不同功能和电流负荷的线路应该进行隔离，以防止干扰和故障扩散。

四、保护措施1.过流保护：电气控制柜箱应该配备过流保护装置，以防止过载和短路。

2.过压保护：电气控制柜箱应该配备过压保护装置，以防止电压超过额定值而烧毁设备。

3.过温保护：电气控制柜箱应该配备过温保护装置，以防止温度过高而引发火灾。

电气控制柜体及电气设备安装操作规程范本1. 安全注意事项1.1 在开始安装电气控制柜体及电气设备之前，操作人员应仔细阅读并熟悉本安装操作规程，确保能够正确操作，避免人身伤害和设备损坏。

1.2 在进行任何安装工作前，必须确认供电已经切断，且用合适的工具和装备进行操作。

1.3 在进行电气设备的安装时，应确保设备支撑稳定，避免设备倾倒造成伤害。

1.4 在所有电气设备安装完成后，必须进行必要的接地和绝缘测试，确保设备的安全可靠性。

2. 控制柜体安装2.1 控制柜体安装前，应先检查柜体外观是否完好无损，确认没有变形、裂纹等问题。

2.2 控制柜体的安装要求垂直、水平，并且与墙体有适当的距离以便进行后续的接线工作和维护。

2.3 控制柜体的固定应使用适当的固定螺栓、垫片和螺母，确保稳固可靠。

3. 电气设备安装3.1 在安装电气设备之前，应检查设备的外观是否完好无损，确认没有变形、破损等问题。

3.2 电气设备的安装位置应符合设计要求，并且与相邻设备保持一定的间距，以方便设备的散热和维护。

3.3 电气设备的接线应符合电气图纸和规范要求，并使用合适的导线和端子进行连接。

3.4 在进行电气设备的连接前，应确认设备的电源已切断，并进行必要的安全措施，避免触电和短路事故发生。

3.5 在接线完成后，应对接线部分进行必要的绝缘处理，确保安全可靠。

4. 面板操作及测试4.1 在进行面板操作前，应确认电气设备已经接通电源，并进行必要的安全措施，避免触电事故发生。

4.2 在操作过程中，应按照设备的操作说明进行正确操作，避免误操作导致设备故障。

4.3 在测试设备功能前，应对设备进行必要的预热和检查，确保设备在正常工作状态下进行测试。

4.4 在进行设备功能测试时，应使用合适的测试工具和仪器，记录测试结果并进行必要的调整和修正。

5. 安全和质量检查5.1 在所有安装工作完成后，应对安装的电气控制柜体和电气设备进行全面的安全和质量检查。

5.2 检查项包括但不限于：接线是否正确，接地是否良好，绝缘是否合格，设备固定是否牢固等。

电气控制柜作业指导书编制：顾鸣审核：批准： 12日月7年2013．对电气控制柜装配工序及组装接线进行控制，确保工序质量满足规定要求。

:一目的适用于电气控制柜的装配工序和质量控制。

适用范围:二内容：三电气控制柜组装作业指导书3.11、总则本作业指导书规定了适用于本公司组织生产的电气控制柜组装工艺过程。

2、设备和工具2.1设备：号码打印机、切割机等。

2.2工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、扳手、钢卷尺、角尺、电烙铁、游标卡尺、剪刀等。

3、装配规范3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。

3.1.1整体查看壳体是否符合合同的防护等级要求，见表1。

不符合要求的不得安装表1 IP防护等级定义IPI II无无0垂直滴水 1 防护50mm直径和更大的外来物体 2 o时，防护水滴箱体倾斜15 防护12.5mm 直径和更大的外来物体淋水 3 2.5mm直径和更大的外来物体防护溅水4 直径和更大的外来物体防护1.0mm喷水 5 防护灰尘猛喷水6 灰尘封闭短时浸水 7长时浸水 83.1.2结构应该符合该型号产品结构的要求，产品应有固定的安装孔。

3.1.3 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。

检验方法：手执门锁轻轻推拉，移动量不超过1.5㎜。

3.1.4壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。

3.1.5壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹、露底及沾附的机械杂质等缺陷。

3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。

3.2 元器件装配工艺及要求3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响但同批成套产可以征得相关批准进行认证规定范围内的代用。

电气控制柜（箱）安装接线配线规范2014年5月设计文件名称安装接线配线规范文件代码产品型号、名称。

电气控制柜（箱）安装接线配线规范1.适用范围本规范适用公司生产的各种低压电气控制柜（箱）、仪表盘及非标准电器产品的安装、接线、配线。

2.目的规范电气控制柜（箱）的安装、接线、配线，提升产品品质。

3.参照标准GB5226.1-2002/IE C 60204-1：2000GB 14048.1-2006GBT 14048.7-2006GBT 14048.8-20064.电控柜（箱）电器元辅件安装规范4.1.电控柜（箱）电器元器件安装规范：4.1.1按产品电气原理图进行安装；根据电气原理图和电气元件清单领取元器件等各类材料。

4.1.2元器件和辅件的代用，须经技术部门同意，并办理代用手续后，方可用于装配。

4.1.3安装前仔细检查元器件是否完整无损，并经入厂检验合格，具有产品合格证和生产许可证的方可进行装配。

装配过程中如果发现元器件有问题，凡能修复的应及时修复，不能修复的应更换新的元器件。

4.1.4元器件安装和布置必须考虑到安全可靠，操作方便，维修容易，牢固可靠，对称一致，整齐美观。

4.1.5装配元器件时，安装件应轻拿轻放，避免震动磕碰变形油漆脱落，所有电镀件的镀层（包括元件本身的电镀件和紧固件）不得有起皮、脱落、发黑、发霉及生锈等现象；4.1.6仪表板、元件板安装，应先衬橡胶条，后上仪表板、元件板；装配板件时允许用木锤轻轻敲打，不允许用铁器猛击。

4.1.7一般大型器件应安装于条架或角钢上，小型器件应安装于座板或板条上。

4.1.8所有元件应按照其制造厂的安装条件（包括使用条件所需的飞弧距离，拆卸灭弧装置需要的空间等）进行安装，对于手动操作开关的安装必须保证开关的电弧对操作者不产生危险。

4.1.9所有电器件（除电阻外），应牢固的固定在滑架或支架上，不得悬吊在其它电器的端子或连接上。

4.1.10安装主回路元器件时，一般应保证上、下器件的B 相接点对正，器件之间应有母线安装的足够距离，数量多的同一型号规格的元器件须安装一致。

电气控制柜安装技术要求1控制柜安装1.1施工流程1.核实屏柜数量及安装位置，确认安装方式。

2.确认落地安装屏柜，现场是否已有基础槽钢，基础槽钢一般由土建或机电施工单位提供，若核实后需由我方提供，则应提前制作并安装。

3.制定屏柜就位方案，根据现场环境可采用人力搬运、叉车托运或吊车吊装，确认屏柜到场时间，提前做好准备工作。

4.屏柜到场，应检查包装及密封良好；开箱检查铭牌、型号、规格、数量符合要求，设备无损伤，备件、资料齐全，确认无误后方可签收。

5.按照就位方案将屏柜就位安装。

6、就位后按照施工工艺要求固定。

7、按照施工工艺要求，屏柜可靠接地。

1.2施工工艺1.屏柜安装位置、安装方式应以施工图为准，若与施工图不一致，需有完善的变更文件才可更改安装方案。

2.基础槽钢需参照屏柜地脚孔尺寸图制作，一般采用10#槽钢焊接并预留固定孔，焊接必须牢固，满足焊接工艺要求。

焊接完成后需敲掉焊缝焊渣并打磨，清除锈蚀后做防锈处理，先刷一遍防锈漆再刷两遍富锌漆。

3.基础槽钢的安装可根据现场环境选择焊接或膨胀螺栓固定，基础槽钢应与建筑物接地体（线）可靠连接（一般为接地扁铁，槽钢与接地扁铁可靠焊接），接地电阻<4欧姆。

4.基础槽钢平面宜高出地面10mm，有防静电地板的房间，基础槽钢平面需与防静电地板齐平，基础槽钢安装允许偏差为：直线偏差＜1mm/m，且全长＜5mm；水平偏差＜1mm/m，且全长＜5mm；位置偏差及平行度偏差全长＜5mm。

5.屏柜在搬运时，应采取防振、防潮、防止框架变形和漆面受损等保护措施，必要时可将装置性设备和易损原件拆下单独搬运。

当产品有特殊要求时，尚应符合产品技术文件的规定。

6.屏柜就位后，与基础槽钢间采用镀锌螺栓可靠连接，不宜焊接固定。

屏柜安装允许偏差为：垂直度＜1.5mm/m；柜顶高差，相邻柜＜2mm，成列柜＜5mm；柜面偏差，相邻柜＜1mm，成列柜＜5mm；柜间接缝＜2mm。

柜体与建筑物的距离应符合设计要求。

配电柜自动控制柜操作规程
《配电柜自动控制柜操作规程》
一、目的
为保证配电柜自动控制柜的安全运行，确保电力设备的正常运行和生产工艺的顺利进行，特制定本规程。

二、适用范围
本规程适用于配电柜自动控制柜的操作人员。

三、操作规程
1. 操作前，操作人员需穿戴好劳保用品，并对配电柜自动控制柜进行检查，确保设备正常运行状态。

2. 操作人员要严格按照设备操作说明进行操作，不得违规操作。

3. 在操作过程中，如果发现异常情况，应立即停止操作，并向相关人员报告。

4. 操作人员需注意检查设备运行状况，如发现设备运行异常或存在故障，应立即停止操作，并通知维修人员进行处理。

5. 操作人员在操作过程中，要注意设备周围环境，并保持工作区域的整洁和安全。

6. 操作结束后，操作人员需按照设备停止和断电程序进行操作，并对设备进行检查确认安全状态后方可离开。

四、安全注意事项
1. 操作人员需严格遵守设备操作规程，不得私自进行修改或维修设备。

2. 操作人员需定期参加安全培训，熟悉设备操作规程和应急处
理措施。

3. 在操作过程中，操作人员需保持警惕，如发现异常情况应及时停止操作并进行报告。

4. 在操作过程中，操作人员需穿戴好劳保用品，避免被设备移动部件伤害。

5. 操作人员需严格遵守相关电气安全操作规程，确保操作过程的安全。

五、违规处理
对于违反操作规程的行为，将按照公司相关规定进行处理，情节严重者将承担相应的法律责任。

六、附则
本规程由公司安全部门负责解释，如有涉及相关事宜的变更，由公司安全部门进行及时修订。
