几何量公差与检测第十章圆柱齿轮公差与检测
±0.017
0.076
0.022
0.021
1.热处理 HRC40～50
技术要求
谢谢
2020/11/26
20
四、齿轮副侧隙
保证齿轮啮合时，非工作齿面间应留有一定的间隙。补偿齿轮传动受力后的弹性变形、热膨胀 及齿轮的加工安装误差 ，贮存润滑油。防止齿轮在传动过程中可能卡死或烧伤。
§3 齿轮的应检精度指标、侧隙指标及其检测
一、齿轮传递运动准确性的应检指标及检其测
1.齿距累积总误差 Fp ——指齿轮同侧齿面任意园弧段（K=1～Z）内， 实际弧长与理论弧长之差的最大绝对值。
5
2 0.015 A
43.3+00.2
6.3 其余 12±0.021
0.02 A
模数 齿数 齿形角 螺旋角 变位系数 齿厚及其极 限偏差
精度等级
单个齿距极 限偏差
齿距累积总 公差
齿廓总公差 螺旋线总公
差 图号
配对 齿轮 齿数
3
z
32
α 20°
β
0
χ
0
9(Fp)、8(fpt、、 Fβ)
GB/T10095.1—2001
几何量公差与检测第十章圆柱齿轮公差与检测
2020/11/26 1
直齿外啮合
直齿内啮合
传动比 i =ω1/ω2= z2/z1
斜齿外啮合
人字外啮合
§1 对齿轮传动的使用要求
一、齿轮传递运动的准确性 二、齿轮传动的平稳性
三、载荷分布的均匀性
要求齿轮啮合时齿面接触良好，以免引起 应力集中，造成齿面局部磨损加剧，影响齿 轮的使用寿命。
2.公法线长度偏差 ——指在齿轮一周内，实际公法线长度与公称 公法线长度之差。度等级
0.076
0.022
0.021
1.热处理 HRC40～50
技术要求
谢谢
2020/11/26
20
四、齿轮副侧隙
保证齿轮啮合时，非工作齿面间应留有一定的间隙。补偿齿轮传动受力后的弹性变形、热膨胀 及齿轮的加工安装误差 ，贮存润滑油。防止齿轮在传动过程中可能卡死或烧伤。
§3 齿轮的应检精度指标、侧隙指标及其检测
一、齿轮传递运动准确性的应检指标及检其测
1.齿距累积总误差 Fp ——指齿轮同侧齿面任意园弧段（K=1～Z）内， 实际弧长与理论弧长之差的最大绝对值。
5
2 0.015 A
43.3+00.2
6.3 其余 12±0.021
0.02 A
模数 齿数 齿形角 螺旋角 变位系数 齿厚及其极 限偏差
精度等级
单个齿距极 限偏差
齿距累积总 公差
齿廓总公差 螺旋线总公
差 图号
配对 齿轮 齿数
3
z
32
α 20°
β
0
χ
0
9(Fp)、8(fpt、、 Fβ)
GB/T10095.1—2001
几何量公差与检测第十章圆柱齿轮公差与检测
2020/11/26 1
直齿外啮合
直齿内啮合
传动比 i =ω1/ω2= z2/z1
斜齿外啮合
人字外啮合
§1 对齿轮传动的使用要求
一、齿轮传递运动的准确性 二、齿轮传动的平稳性
三、载荷分布的均匀性
要求齿轮啮合时齿面接触良好，以免引起 应力集中，造成齿面局部磨损加剧，影响齿 轮的使用寿命。
2.公法线长度偏差 ——指在齿轮一周内，实际公法线长度与公称 公法线长度之差。度等级
第十章 圆柱齿轮公差与检测23(0.5)
4．传动侧隙的合理性
保证齿轮啮合时，非工作齿面间应留有一定的间隙。 保证齿轮啮合时，非工作齿面间应留有一定的间隙。它 贮藏润滑油、补偿齿轮传动受力后的弹性变形、 对贮藏润滑油、补偿齿轮传动受力后的弹性变形、热膨胀以 及齿轮传动装置制造误差和装配误差等都是必需的 否则， 等都是必需的。 及齿轮传动装置制造误差和装配误差等都是必需的。否则， 齿轮在传动过程中可能卡死或烧伤。 齿轮在传动过程中可能卡死或烧伤。
指齿坯在机床上加工时的安装偏心。 指齿坯在机床上加工时的安装偏心。这是由于齿坯定位孔与机床 心轴之间有间隙，使齿坯定位孔中心（ 心轴之间有间隙，使齿坯定位孔中心（0 - 0 ）与机床工作台的回 转中心（ ˊ ˊ 不重合而产生的。 转中心（0ˊ- 0ˊ ）不重合而产生的。
e刀 e几 o′ o 3
o
4
o″ 1 2 e运 o″ o′ o′—o′机床工作台回转轴线 机床工作台回转轴线 o—o 工件孔轴线 o″—o″分度蜗轮几何轴线 分度蜗轮几何轴线
一、齿轮传动的使用要求
齿轮是机器和仪器的重要零件， 齿轮是机器和仪器的重要零件， 齿轮的精度在一定程度上 影响着整台机器或仪器的质量。 影响着整台机器或仪器的质量。 现代工业对齿轮传动提出的要求，归纳起来有下列四项： 现代工业对齿轮传动提出的要求，归纳起来有下列四项：
1．传递运动的准确性
要求一转范围内传动比的变化尽量小 以保证传递运动准确。 要求一转范围内传动比的变化尽量小，以保证传递运动准确。 一转范围内传动比的变化尽量小，
齿轮传动的质量对机械产品的工作性能、承载能力、 齿轮传动的质量对机械产品的工作性能、承载能力、工作精度 及使用寿命等都有很大的影响。 及使用寿命等都有很大的影响。 为了保证齿轮传动的质量和互换性，有必要研究齿轮误差对使用 为了保证齿轮传动的质量和互换性，有必要研究齿轮误差对使用 研究齿轮误差 性能的影响，探讨提高齿轮加工和测量精度的途径， 性能的影响，探讨提高齿轮加工和测量精度的途径，并制订出相应的 提高齿轮加工和测量精度的途径 精度标准。 精度标准。 GB/T 10095.1~2—2008《圆柱齿轮 精度制》 《 精度制》 GB/Z 18620. 1~4—2008《圆柱齿轮 检验实施规范》 《
第十章圆柱齿轮公差与检测PPT课件
第18页/共57页
二、齿轮的评定指标及其测量
2. 影响传动平稳性的误差及测量
齿廓偏差 2）齿廓形状偏差ffα 在计值范围内，包容实际齿廓迹线 的两条与平均齿廓迹线完全相同的曲线间 的距离，且两条曲线与平均齿廓迹线的距 离为常数。
第19页/共57页
二、齿轮的评定指标及其测量
2. 影响传动平稳性的误差及测量
第4页/共57页

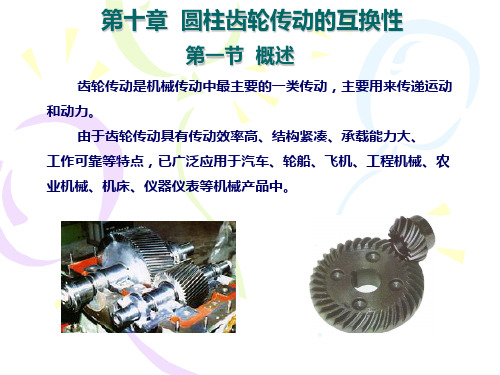

一、概述

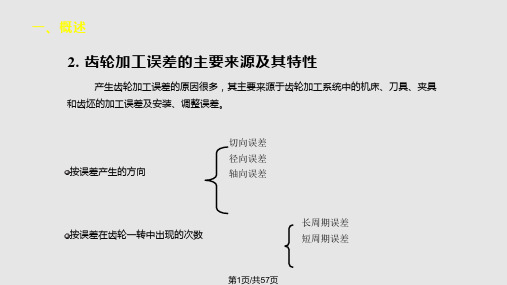

2. 齿轮加工误差的主要来源及其特性
机床传动链误差 当机床的分度蜗杆存在安装误差
和轴向窜动时，蜗轮转速发生周期性的变 化，使被加工齿轮出现齿距偏差和齿廓偏 差，产生切向误差。
机床分度蜗杆造成的误差在齿轮一转中重复出现，是短周期误差。
第5页/共57页
二、齿轮的评定指标及其测量
第37页/共57页
四、渐开线圆柱齿轮精度
2.精度等级
国标对渐开线圆柱齿轮除Fi〞和fi〞（Fi〞和fi〞规定了4～12共9个精度等级）以外 的评定项目规定了0 、1、2、……12共13个精度等级，其中0级最高，12级精度最低。
0～2级为待发展级； 3～5级为高精度级； 6～9级为中等精度级，使用最广； 10～12级为低精度级。
径向跳动Fr
齿圈的径向跳 动 主要反映几何 偏心引起的齿 轮径向长周期 误差
Fr是指在齿轮一转范围内，将测头（球形、圆柱形、砧形）逐个放置在被测齿轮的 齿槽内，在齿高中部双面接触，测头相对于齿轮轴线的最大和最小径向距离之差。
第12页/共57页
二、齿轮的评定指标及其测量
1 . 影 径响向传综合递总运偏差动Fi〞准主要确反性映几的何误偏心差造成及的测径向量长周期误差和齿廓偏差、基节偏
第16页/共57页
二、齿轮的评定指标及其测量
二、齿轮的评定指标及其测量
2. 影响传动平稳性的误差及测量
齿廓偏差 2）齿廓形状偏差ffα 在计值范围内，包容实际齿廓迹线 的两条与平均齿廓迹线完全相同的曲线间 的距离，且两条曲线与平均齿廓迹线的距 离为常数。
第19页/共57页
二、齿轮的评定指标及其测量
2. 影响传动平稳性的误差及测量
第4页/共57页
一、概述
2. 齿轮加工误差的主要来源及其特性
机床传动链误差 当机床的分度蜗杆存在安装误差
和轴向窜动时，蜗轮转速发生周期性的变 化，使被加工齿轮出现齿距偏差和齿廓偏 差，产生切向误差。
机床分度蜗杆造成的误差在齿轮一转中重复出现，是短周期误差。
第5页/共57页
二、齿轮的评定指标及其测量
第37页/共57页
四、渐开线圆柱齿轮精度
2.精度等级
国标对渐开线圆柱齿轮除Fi〞和fi〞（Fi〞和fi〞规定了4～12共9个精度等级）以外 的评定项目规定了0 、1、2、……12共13个精度等级，其中0级最高，12级精度最低。
0～2级为待发展级； 3～5级为高精度级； 6～9级为中等精度级，使用最广； 10～12级为低精度级。
径向跳动Fr
齿圈的径向跳 动 主要反映几何 偏心引起的齿 轮径向长周期 误差
Fr是指在齿轮一转范围内，将测头（球形、圆柱形、砧形）逐个放置在被测齿轮的 齿槽内，在齿高中部双面接触，测头相对于齿轮轴线的最大和最小径向距离之差。
第12页/共57页
二、齿轮的评定指标及其测量
1 . 影 径响向传综合递总运偏差动Fi〞准主要确反性映几的何误偏心差造成及的测径向量长周期误差和齿廓偏差、基节偏
第16页/共57页
二、齿轮的评定指标及其测量
圆柱齿轮公差与检测
以滚齿为例来分析。
一、影响齿轮传递运动准确性的主要误差
影响齿轮传递运动准确性的误差，是齿轮齿距分布不 均匀而产生的以齿轮一转为周期的误差，来源于齿轮几 何偏心e1和运动偏心e2 。两者综合产生齿距累积总偏差。
1. 齿轮几何偏心
几何偏心e1 是指齿轮坯基准孔轴线与机床工作台上的 心轴的轴线的偏心（图10-4）。切齿时以心轴轴线为圆 心的圆上齿距分布均匀，由于e1 ，工作时以齿轮基准轴线 为圆心的圆上齿距分布不均匀（图10-5） 。
图10-28
§5 齿轮精度指标的公差（偏差允许值）及其精 度等级与齿轮坯公差
一、齿轮的精度等级及其标注
1. 齿轮的精度等级
Fp、fpt、Fα、Fβ、Fr 的精度等级各分0、1、2、3、…、12 十三级。Fi″、fi″的精度等级各分4、5、6、 …、12九级。 0～2级：远景发展；3～5级：高精度；6～9级：中等精 度；10～12级：低精度。
第十章 圆柱齿轮公差与检测
§1 §2 §3 §4 齿轮传动的使用要求 影响齿轮使用要求的主要误差 齿轮的强制性检测精度指标、侧隙指标及其检测 评定齿轮精度时可采用的非强制性检测精度指标及 其检测 §5 齿轮精度指标的公差（偏差允许值）及其精度等级 与齿轮坯公差 §6 齿轮副中心距极限偏差和轴线平行度公差 §8 圆柱齿轮精度设计
小结：进行圆柱齿轮精度设计时，为了其三项精度和 适当的侧隙需要，一般标注下列的公差和极限偏 差： ● 齿轮齿距累积总偏差Δ FP的允许值FP ● 齿轮单个齿距偏差ΔfPt的允许值（极限偏差）±fPt ● 齿轮齿廓总偏差ΔFα的允许值Fα ● 齿轮螺旋旋线总偏差ΔFβ的允许值Fβ ● 齿轮跨齿数k ，公称公法线长度及其上、下偏差 Ews Ewi
三、轮齿载荷分布的均匀性
一、影响齿轮传递运动准确性的主要误差
影响齿轮传递运动准确性的误差，是齿轮齿距分布不 均匀而产生的以齿轮一转为周期的误差，来源于齿轮几 何偏心e1和运动偏心e2 。两者综合产生齿距累积总偏差。
1. 齿轮几何偏心
几何偏心e1 是指齿轮坯基准孔轴线与机床工作台上的 心轴的轴线的偏心（图10-4）。切齿时以心轴轴线为圆 心的圆上齿距分布均匀，由于e1 ，工作时以齿轮基准轴线 为圆心的圆上齿距分布不均匀（图10-5） 。
图10-28
§5 齿轮精度指标的公差（偏差允许值）及其精 度等级与齿轮坯公差
一、齿轮的精度等级及其标注
1. 齿轮的精度等级
Fp、fpt、Fα、Fβ、Fr 的精度等级各分0、1、2、3、…、12 十三级。Fi″、fi″的精度等级各分4、5、6、 …、12九级。 0～2级：远景发展；3～5级：高精度；6～9级：中等精 度；10～12级：低精度。
第十章 圆柱齿轮公差与检测
§1 §2 §3 §4 齿轮传动的使用要求 影响齿轮使用要求的主要误差 齿轮的强制性检测精度指标、侧隙指标及其检测 评定齿轮精度时可采用的非强制性检测精度指标及 其检测 §5 齿轮精度指标的公差（偏差允许值）及其精度等级 与齿轮坯公差 §6 齿轮副中心距极限偏差和轴线平行度公差 §8 圆柱齿轮精度设计
小结：进行圆柱齿轮精度设计时，为了其三项精度和 适当的侧隙需要，一般标注下列的公差和极限偏 差： ● 齿轮齿距累积总偏差Δ FP的允许值FP ● 齿轮单个齿距偏差ΔfPt的允许值（极限偏差）±fPt ● 齿轮齿廓总偏差ΔFα的允许值Fα ● 齿轮螺旋旋线总偏差ΔFβ的允许值Fβ ● 齿轮跨齿数k ，公称公法线长度及其上、下偏差 Ews Ewi
三、轮齿载荷分布的均匀性
互换性与技术测量：第十章 圆柱齿轮公差及检测
3）、测量：单啮仪测量
4、一齿径向综合误差Δfi” 1）、定义：被测齿轮与理想精确的测量齿轮作双 面啮合传动时，在被测齿轮一个齿距角内双啮中 心距的最大变动量。
2）、特点：反映所有啮合点的径向误差，为综合 误差项目。
3）、测量：双啮仪测量。
三、轮齿载荷分布均匀性的检测指标
1、螺旋线偏差ΔFβ ：实际螺旋线对理论螺 旋线的偏离量。影响齿宽方向载荷分布均 匀性。
i---综合的
p---圆周方向
下 b---基圆上
角 标
t---切向方向
α---齿廓方向
β---齿长方向
f---齿面误差
符号标注示例：
△Fi‘——用单啮仪检测的长周期综合误差 fi”——用单啮仪检测的短周期综合公差
第三节 评定齿轮精度的偏差项目
一、评定齿轮精度的必检偏差项目
(1) 齿距偏差
标准规定评定齿轮精 度的必检偏差项目为
侧隙过小，齿轮在传动过程中可能卡死或烧伤。
第二节 影响齿轮使用要求的主要误差
影响上述4项要求的误差因素，主要包 括齿轮的加工误差和齿轮副的安装误差。 • 误差的分类 （1）按周期分类：长周期误差和短周期误差 （2）按方向分类：径向误差、切向误差、轴 向误差
滚 齿 机 工 作 原 理 图
一、影响传动准确性的误差 1、几何偏心误差e1（齿坯孔与机床心轴的安装偏心）
几何偏心误差、运动偏心误差均以齿坯一转为周期，是长周 期误差。
二、影响传动平稳性的误差
影响齿轮传动平稳性的误差，是齿轮同侧相 邻齿距偏差和各个齿廓的形状误差（齿廓 偏差）。
三、影响载荷分布均匀性的误差
•误差评定项目和测量： 1、螺旋线偏差：实际螺旋线对理论螺旋线的偏
离量。影响齿宽方向载荷分布均匀性。 2、齿廓偏差：影响齿高方向载荷分布均匀性。
4、一齿径向综合误差Δfi” 1）、定义：被测齿轮与理想精确的测量齿轮作双 面啮合传动时，在被测齿轮一个齿距角内双啮中 心距的最大变动量。
2）、特点：反映所有啮合点的径向误差，为综合 误差项目。
3）、测量：双啮仪测量。
三、轮齿载荷分布均匀性的检测指标
1、螺旋线偏差ΔFβ ：实际螺旋线对理论螺 旋线的偏离量。影响齿宽方向载荷分布均 匀性。
i---综合的
p---圆周方向
下 b---基圆上
角 标
t---切向方向
α---齿廓方向
β---齿长方向
f---齿面误差
符号标注示例：
△Fi‘——用单啮仪检测的长周期综合误差 fi”——用单啮仪检测的短周期综合公差
第三节 评定齿轮精度的偏差项目
一、评定齿轮精度的必检偏差项目
(1) 齿距偏差
标准规定评定齿轮精 度的必检偏差项目为
侧隙过小，齿轮在传动过程中可能卡死或烧伤。
第二节 影响齿轮使用要求的主要误差
影响上述4项要求的误差因素，主要包 括齿轮的加工误差和齿轮副的安装误差。 • 误差的分类 （1）按周期分类：长周期误差和短周期误差 （2）按方向分类：径向误差、切向误差、轴 向误差
滚 齿 机 工 作 原 理 图
一、影响传动准确性的误差 1、几何偏心误差e1（齿坯孔与机床心轴的安装偏心）
几何偏心误差、运动偏心误差均以齿坯一转为周期，是长周 期误差。
二、影响传动平稳性的误差
影响齿轮传动平稳性的误差，是齿轮同侧相 邻齿距偏差和各个齿廓的形状误差（齿廓 偏差）。
三、影响载荷分布均匀性的误差
•误差评定项目和测量： 1、螺旋线偏差：实际螺旋线对理论螺旋线的偏
离量。影响齿宽方向载荷分布均匀性。 2、齿廓偏差：影响齿高方向载荷分布均匀性。
