项目十七 驱动桥的故障诊断【汽车检测与故障诊断一体化】

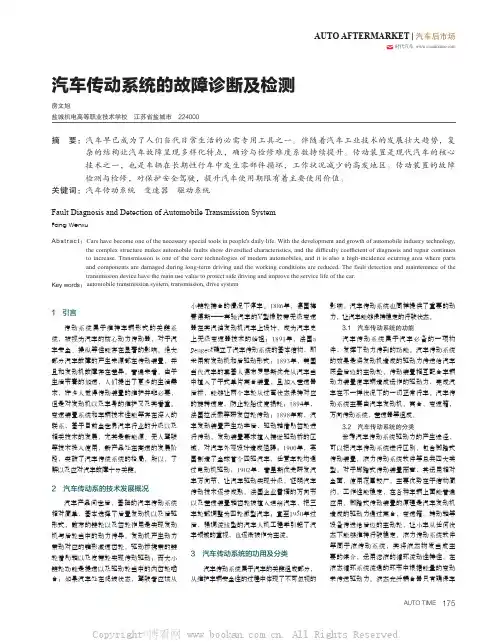

AUTO AFTERMARKET | 汽车后市场时代汽车 汽车传动系统的故障诊断及检测房文旭盐城机电高等职业技术学校　江苏省盐城市　224000摘 要： 汽车早已成为了人们当代日常生活的必需专用工具之一。

伴随着汽车工业技术的发展壮大趋势，复杂的结构让汽车故障呈现多样化特点，确诊与检修难度系数持续提升。

传动装置是现代汽车的核心技术之一，也是车辆在长期性行车中发生零部件损坏，工作状况减少的高发地区。

传动装置的故障检测与检修，对保护安全驾驶，提升汽车使用期限有着主要使用价值。

关键词：汽车传动系统　变速器　驱动系统1　引言传动系统属于维持车辆形式的关键系统，被视为汽车的核心动力传动器，对于汽车安全、操纵等性能存在显著的影响。

绝大部分汽车故障的产生来源都在传动装置，并且和发动机故障存在差异。

普遍来看，由于生活节奏的加速，人们提出了更多的生活需求，许多人觉得传动装置的维护并非必要，但是对发动机以及车身的维护又及其看重。

变速装置系统和车辆技术性能等存在深入的联系，基于目前全世界汽车行业的升级以及相关技术的发展，尤其是新能源、无人驾驶等技术投入使用，新产品处在高速的发展阶段，突破了汽车传统系统的格局，所以，了解以及应对汽车故障十分关键。

2　汽车传动系的技术发展概况汽车产品问世后，基础的汽车传动系统相对简单，基本选择了后置发动机以及后驱形式，散布的链轮以及齿轮作用是实现发动机与后轮当中的动力传导。

发动机产生动力带动对应的锥形减速齿轮，驱动桥携带的链轮借助轴以及皮带轮实现传动驱动；而大小链轮功能是提速以及驱动轮当中的内齿轮啮合；如果汽车处在爬坡状态，驾驶者应该从小链轮接合的情况下停车。

1886年，德国梅赛德斯——奔驰汽车的V型橡胶带无级变速器在其汽油发动机汽车上设计，成为汽车史上无级变速器技术的始祖；1891年，法国apeugeot确立了汽车传动系统的基本结构，即采用前发动机和后驱动形式；1893年，美国当代汽车的奠基人德布罗瑟斯优先从汽车当中植入了干式单片离合装置，且加入差速器后桥，能够让两个车轮从过弯状态保持对应的旋转速度，防止轮胎过度损耗；1894年，法国拉沃索等研发齿轮传动；1898年前，汽车发动装置产生功率后，驱动轴借助齿轮进行传动，发动装置要求植入接近驱动桥的区域，对汽车外观设计造成阻碍；1900年，英国制造了全球首个四驱汽车，任意车轮均通过电动机驱动；1902年，普里斯优先研发汽车万向节，让汽车驱动实现升级，证明汽车传动技术逐步成熟。

学号10009910129毕业设计（论文）货车驱动桥的故障诊断与维修教学系：继续教育部指导教师：蒋芬专业班级：汽测0101学生姓名：陈卫东二零一二年六月郑重声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包括任何其他个人或集体已经发表或撰写的成果作品。

本人完全意识到本声明的法律后果由本人承担。

本人签名：日期：目录摘要 (1)Abstract (2)1 绪论 (3)1.1 驱动桥的结构和功用 (3)1.1.1 主减速器的功用和类型 (4)1.1.2 差速器的功用和类型 (5)1.1.3 半轴和桥壳...................................................................................................6 □概述 (35)3.2□无级缩放算法原理 (37)3.3□无级缩放算法的PC模拟 (39)……参考文献 (59)附录 (62)致谢 (72)摘要驱动桥处于动力传动系的末端，其基本功能是将万向传动装置传来的发动机转矩通过主减速器，差速器，半轴等传到驱动车轮，实现降速增大转矩；通过主减速器圆锥齿轮副改变转矩的传递方向；通过差速器实现两侧车轮差速作用，保证内、外侧车轮以不同转速转向；通过桥壳体和车轮实现承载及传力作用。

它的性能好坏直接影响整车性能，而对于载重汽车显得尤为重要。

当采用大功率发动机输出大的转矩以满足目前载重汽车的快速、重载的高效率、高效益的需要时，必须搭配一个高效、可靠的驱动桥，所以采用传动效率高的单级减速驱动桥已经成为未来载重汽车的发展方向。

驱动桥设计应主要保证汽车在给定的条件下具有最佳的动力性和燃油经济性。

驱动桥的主要故障有驱动桥异响，过热和漏油等。

本文主要讲述的就是驱动桥的故障的诊断以及排除方法。

关键词：关键词1驱动桥；关键词2诊断及排除；关键词3动力性和经济性ABSTRACTEnd of the axle in the Powertrain, whose basic function is universal engine torque coming through the main transmission gearbox, differential, axle shaft to drive the wheels, realization of spin increases torque;By changing torque of main reducer of bevel gear pair transfer direction;Achieved by differential wheel speed difference on both sides to ensure internal and external side wheels different speed Steering;Achieved through axle and wheel bearing and load.It's direct impact on the performance of vehicle performance, and is particularly important for truck.When using the high power output of the engine's torque to meet today's fast, heavy duty trucks when you need for efficient, cost effective, must be used with an efficient and reliable axles, transmission of high efficiency single-stage reducer drive bridge has become the future development direction of the truck.Driving axle design should ensure the car under given conditions with optimal power performance and fuel economy.Main fault there is abnormal noise of driving axle of drive axle, overheating and leaking oil.This article focuses on is the axle failure Diagnostics and troubleshooting.Key words:Keyword 1 drive axle;Keyword 2 diagnosing andexcluded;3keywords of power performance and fuel economy1 绪论汽车后桥是汽车的主要部件之一，其基本的功用是增大由传动轴或直接由变速器传来的转矩，再将转矩分配给左右驱动车轮，并使左右驱动车轮具有汽车行驶运动所要求的差速功能:同时，驱动桥还要承受作用于路面和车架或承载车身之间的铅垂力、纵向力，横向力及其力矩。

液压挖掘机驱动桥故障诊断与排除液压挖掘机的驱动桥是挖掘机的重要组成部分，负责将发动机的动力传输到履带上，以实现机器的运行和挖掘工作。

由于驱动桥长时间工作在复杂的工况下，可能会出现各种故障。

下面将详细介绍液压挖掘机驱动桥常见故障的诊断方法和排除步骤。

1.\t驱动桥传动轴磨损或损坏的排除步骤：故障表现：挖掘机行进时出现异响，驱动桥传动轴橡胶套磨损或断裂。

排除步骤：1）将挖掘机停止运行并切断动力源。

2）拆卸传动轴上的防护罩，检查传动轴橡胶套的磨损程度。

3）如有磨损或断裂，更换传动轴橡胶套，并调整传动轴的配合间隙。

4）重新安装传动轴和防护罩，恢复挖掘机的运行。

2.\t驱动桥轴承故障的诊断与排除：故障表现：挖掘机行进时出现异响，驱动桥轴承运转不灵或产生过热现象。

排除步骤：1）检查挖掘机行走的轴承，观察是否存在凸起、磨损、松动等现象。

2）如有异常，拆卸轴承并对其进行清洗。

3）检查轴承孔和轴的配合情况，确认是否需要更换轴承。

4）根据轴承的使用年限，合理选择新轴承进行更换，并涂抹适量的润滑脂。

5）重新安装轴承，并调整轴承的配合间隙。

6）恢复挖掘机的运行，观察故障是否排除。

3.\t驱动桥减速器故障的诊断与排除：故障表现：挖掘机行进时发生抖动或突然停止，驱动桥减速器有异常噪音。

排除步骤：1）观察驱动桥减速器是否有漏油现象，检查油封是否完好。

2）拆卸驱动桥减速器油底壳，检查齿轮的磨损程度。

3）如发现磨损现象，根据磨损程度选择是否需要更换齿轮。

4）清洗驱动桥减速器内部的杂质，更换橡胶垫片和密封件。

5）重新安装驱动桥减速器，更换润滑油，恢复挖掘机的运行。

4.\t驱动桥传动链条磨损的诊断与排除：故障表现：挖掘机行进时出现晃动，驱动桥传动链条松动或磨损。

排除步骤：1）检查驱动桥传动链条的松紧程度，如有过松，则进行调整。

2）检查传动链条的磨损情况，如果链条松动，需要更换链条。

3）更换链条时，可以顺便更换链轮，并调整链轮的垂直度和中心距。

驱动桥常见故障的原因分析及排除郝伟【摘要】汽车驱动桥是汽车底盘传动系的主要总成之一，在工作中承受着巨大的转矩和动负荷。

经长期使用后，技术状况会发生变化，从而影响发动机的动力传递，降低传动效率。

驱动桥常见的故障有：驱动桥过热、驱动桥漏油和驱动桥异响等，本文对驱动桥的常见故障进行分析，并提出故障排除的具体措施。

【期刊名称】《甘肃科技纵横》【年(卷),期】2012(041)003【总页数】3页(P27-28,42)【关键词】驱动桥;原因分析;故障排除【作者】郝伟【作者单位】广东机电职业技术学院,广东广州510515【正文语种】中文【中图分类】U463.218汽车驱动桥是汽车传动的重要组成部分。

驱动桥结构虽然比较简单，但是发生故障的现象及原因却是复杂多变的，为了能够快捷准确地排除故障，因此，在行车中应注意检查，及时诊断、及时排除。

驱动桥的主减速器、差速器、半轴、桥壳和油封等长期承受冲击载荷，使各配合副加剧磨损，导致驱动桥出现故障。

驱动桥常见故障有：过热、漏油和异响等故障。

1 驱动桥过热1.1 故障现象汽车行驶一定里程后，驱动桥内的运动机件作相对滑动摩擦，因而产生一定的温度。

用手试探触摸驱动桥壳中部，若有无法忍受的烫手感觉，即视为过热。

1.2 故障原因分析驱动壳内的传动机件主要有主减速器、差速器等。

主减速器和差速器连在一起，这些机件工作时都存在相对滑动摩擦。

正常情况下，驱动桥内相对运动的配合机件表面应有一层润滑油膜作为介质，以防两机件金属面直接接触即干摩擦。

这不仅延缓了机件的磨损，也减少摩擦产生的热量，并且还能将机件摩擦产生的热量带走散发，使驱动桥温度处于正常的温度。

否则，将会使驱动桥内的两配合件在相对运动时，因缺乏润滑油而产生半干摩擦或干摩擦，摩擦系数增大，摩擦力也相应增大，温度升高。

同时因缺乏润滑油造成散热不良，机件温度散发不出去而积聚，机件运动速度越高，时间越长，则温度越高。

由此可见，驱动桥主传动部分过热，是因两相对运动的机件工作表面发生干摩擦所致。

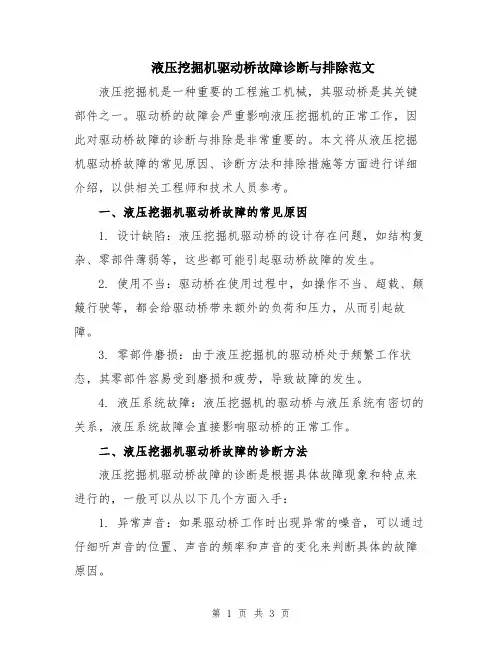

液压挖掘机驱动桥故障诊断与排除范文液压挖掘机是一种重要的工程施工机械，其驱动桥是其关键部件之一。

驱动桥的故障会严重影响液压挖掘机的正常工作，因此对驱动桥故障的诊断与排除是非常重要的。

本文将从液压挖掘机驱动桥故障的常见原因、诊断方法和排除措施等方面进行详细介绍，以供相关工程师和技术人员参考。

一、液压挖掘机驱动桥故障的常见原因1. 设计缺陷：液压挖掘机驱动桥的设计存在问题，如结构复杂、零部件薄弱等，这些都可能引起驱动桥故障的发生。

2. 使用不当：驱动桥在使用过程中，如操作不当、超载、颠簸行驶等，都会给驱动桥带来额外的负荷和压力，从而引起故障。

3. 零部件磨损：由于液压挖掘机的驱动桥处于频繁工作状态，其零部件容易受到磨损和疲劳，导致故障的发生。

4. 液压系统故障：液压挖掘机的驱动桥与液压系统有密切的关系，液压系统故障会直接影响驱动桥的正常工作。

二、液压挖掘机驱动桥故障的诊断方法液压挖掘机驱动桥故障的诊断是根据具体故障现象和特点来进行的，一般可以从以下几个方面入手：1. 异常声音：如果驱动桥工作时出现异常的噪音，可以通过仔细听声音的位置、声音的频率和声音的变化来判断具体的故障原因。

2. 液压油检查：液压挖掘机驱动桥的液压油是其正常运转的重要保障，对液压油进行检查，包括检查液压油的颜色、粘度、温度等参数，可以了解液压系统运行的情况。

3. 检查传动装置：传动装置是驱动桥的核心组成部分，需要检查传动装置的联接螺栓、传动轴、齿轮和轴承等，看是否存在磨损、松动或损坏情况。

4. 检查液压元件：液压挖掘机驱动桥的液压元件包括液压泵、液压马达和液压阀等，需要检查这些元件是否有泄漏、堵塞或故障现象。

5. 检查传感器和传感器线路：液压挖掘机驱动桥的故障诊断还需要检查传感器和传感器线路是否正常工作，包括传感器的接触不良、线路的松动或短路等情况。

根据以上的诊断方法，可以初步确定液压挖掘机驱动桥故障的原因和位置，为进一步的故障排除提供指导。

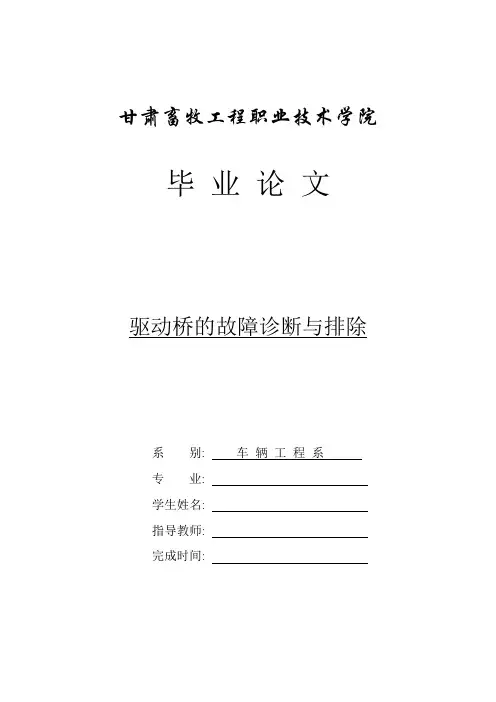

甘肃畜牧工程职业技术学院毕业论文驱动桥的故障诊断与排除系别: 车辆工程系专业:学生姓名:指导教师:完成时间:目录摘要 (2)前言 (4)第一章驱动桥的类型 (5)1.1 整体式 (5)1.2 断开式 (5)第二章驱动桥的功用及组成 (7)2.1功用 (7)2.2组成 (7)2.2.1主减速器 (7)2.2.2差速器 (13)2.2.3半轴与桥壳 (16)第三章驱动桥的常见故障诊断与排除 (18)3.1驱动桥过热 (18)3.2漏油 (18)3.3异响 (19)第四章驱动桥的主要零件检修 (20)4.1桥壳的检修 (20)4.2半轴的检修 (20)4.3轮毂的检修 (21)4.4主减速器壳 (21)4.5主减速器齿轮副 (21)4.6差速器 (21)参考文献 (22)结束语 (23)摘要通过对汽车驱动桥产生的各种异响现象进行分析，检查出出现异响的时间、条件和部位，进行可行型分析，得出驱动桥故障诊断、分析结论。

汽车驱动桥故障是在一定条件下表现出来的，常见故障现象有性能反常、外观反常、作用反常、响声反常等。

常见驱动桥故障判断方法有听、看、摸、试和较等。

通过听，可以辨别各部件工作时发出的声音是否正常；通过看，可以直接观察汽车的异常现象；摸机件，通过手感来判断机件的工作正常与否；试是通过对驱动桥的路试等试验手段，使故障现象再现或检验故障判断正确与否；比较是对怀疑有问题的部件与正常的相同零部件进行调换判断部件的工作正常与否。

【关键词】汽车；底盘；异响故障；诊断AbstractProduced by a variety of automotive drive axle abnormal sound analysis of the phenomenon, check out the abnormal sound of the time there, conditions and location, the possible type of analysis, the drive axle fault diagnosis, analysis conclusions. Automotive drive axle failure is shown under certain conditions, the common symptoms are abnormal performance, abnormal appearance, abnormal function, abnormal noise and so on. Common drive axle fault diagnosis method has to listen, see, touch, test and more and so on. By listening, you can identify the various components work the sound is normal; by looking, can be directly observed vehicle anomalies; touch parts, mechanical parts by hand to determine whether or not working properly; test drive axle by way of means test and other tests that reproduce the symptoms or test fault diagnosis is correct or not; comparison is problematic suspected the same parts and components for the normal components of exchange to determine whether or not working properly.Key words: automobile; chassis; abnormal sound failure; diagnosis前言随着经济的发展，汽车在人们的日常生活中所起的作用以越来越不可替代，但汽车的故障却是一直让人们头疼的问题，尤其驱动桥的故障。

2024年液压挖掘机驱动桥故障诊断与排除液压挖掘机的驱动桥是其重要的组成部分之一，其故障会严重影响挖掘机的正常工作。

本文将对2024年液压挖掘机驱动桥的故障诊断与排除进行详细介绍，包括故障诊断的方法和常见故障的排除步骤等。

一、故障诊断的方法液压挖掘机驱动桥的故障诊断一般可以通过以下几种方法进行：1.检查故障现象：对液压挖掘机驱动桥出现的异常现象进行仔细观察和记录，包括声音、振动、温度、液压油的情况等。

这些现象可以为故障的诊断提供线索。

2.使用故障诊断仪器：利用专用的故障诊断仪器对液压挖掘机驱动桥进行检测，如使用振动分析仪、温度计、液压油分析仪等，通过对各种参数的测量和分析，确定故障的具体原因。

3.查阅相关技术资料：通过查阅液压挖掘机的技术资料，包括使用说明书、维修手册等，了解其工作原理和结构，从而更好地进行故障诊断和排除。

4.请故障诊断专家帮助：对于一些复杂的故障，可以请故障诊断专家上门检修，通过其丰富的经验和专业知识来确定故障的原因并进行相应的修理。

二、常见故障的排除步骤液压挖掘机驱动桥常见的故障有油封漏油、轴承损坏、齿轮磨损等，下面将介绍这些故障的排除步骤：1.油封漏油故障排除步骤：(1)首先关闭挖掘机的驱动系统，并将液压油放空。

(2)拆卸液压马达，清理工作面，检查油封是否破损或老化。

(3)更换损坏的油封，注意安装时要保持密封面的清洁。

(4)重新装配液压马达，填充液压油，进行试车。

2.轴承损坏故障排除步骤：(1)关闭挖掘机并卸下驱动桥。

(2)拆卸故障轴承，并进行清洁检查。

(3)检查轴承内外圈是否有裂纹、磨损或发热现象。

(4)如发现异常，更换损坏的轴承。

(5)重新安装驱动桥，进行试车。

3.齿轮磨损故障排除步骤：(1)关闭挖掘机并卸下驱动桥。

(2)拆卸故障部件，清洁并检查齿轮的磨损程度。

(3)如磨损程度大，可以进行局部修磨，使其恢复正常工作。

(4)如磨损程度严重，需要更换齿轮。

(5)重新安装驱动桥，进行试车。
