瓦楞纸边压强度-戳穿-耐破强度计算

耐破强度的测试方法、计算及影响因素点击次数：1307 发布时间：2009-9-22耐破强度的测试方法、计算及影响因素一、耐破强度定义：耐破强度是指在实验条件下，纸或纸板在单位面积上所能承受的垂直于试样表面的均匀增加的最大压力。

耐破强度体现出纸箱对流通过程中搬运、装卸、撞击、撕扯力量的承受能力，是纸箱综合性能的评价方法之一。

此外，不同的地区和不同的纸箱厂对耐破强度的称谓也不尽相同，除耐破强度外，还有爆破强度、破裂强度之称，有些地方耐破强度俗称为“打磅”。

本文将对瓦楞纸板的耐破强度测试、推算及运用等方面作简要介绍。

二、耐破强度的测试方法：试验原理：耐破强度测试基本原理是将试样置于胶膜之上，将试样夹紧，然后均匀地施加压力，使试样在胶膜的顶压下凸起，直至试样破裂为止，此时仪器显示液压的最大值即为试样耐破值。

(相关检测仪器请参考此页面：/zb17-SonList-18726/)自中宝检测设备有限公司试样的采取与制备:试样面积必须比耐破度测定仪的夹盘大﹐试样不得有水印﹑折痕或明显的损伤。

在试验中不得使用曾被夹盘压过的试样。

试样的预处理:测试试样须按GB10739-89规定进行处理。

耐破度测试过程:将试样放在仪器夹盤中间，以不少于690Kpa的夹持力夹紧试样。

开动测试仪，以(170±15)ml/min 的速度逐渐加压，待试样破裂时，读取压力表上指示的数值。

测试时须注意事项:1.测试前对仪器进行校正，确保上下夹盤同心(误差不超过0.25mm)且平行；2.胶膜的上表面最高位比下夹环的顶面低；3.测试时取十个试样，正反面各测五次；4.试样须比夹环面积大。

自中宝检测设备有限公司三、耐破强度的推算及应用方法越来越多的纸箱客户在下订单时都对纸板的耐破度作出了明确规定，如果不能对纸箱的耐破强度作出准确预测，就容易造成退货或质量过剩，两者都会给纸箱厂带来巨大损失。

大量的实践已经证明，我们可以通过运用经验公式对纸箱的耐破强度作出比较准确的预测。

瓦楞纸箱抗压强度设计应知应会应知：马基（Makee）公式应会：凯利卡特（K.Q.Kellicutt）公式重点：凯利卡特简易公式，综合环压强度，环压强度，环压指数，瓦楞纸箱周边长，纸箱最大综合尺寸，堆码强度，抗压强度，耐破度一、马基（Makee）公式根据瓦楞纸板的边压强度（纵向）计算瓦楞纸板的抗压强度：BCT=K×ECT×(H×Z)1/2 (a)式中：BCT——纸箱的抗压强度（N）ECT——瓦楞纸板的边压强度（纵向）（N/m）H——瓦楞纸板的厚度（m）Z——瓦楞纸箱的周边长：（长＋宽）×2 （m）K——常数，为5.87二、凯利卡特（K.Q.Kellicutt）公式根据瓦楞纸板的环压强度计算瓦楞纸箱的抗压强度。

P=P x×(4aX z/Z)2/3× Z × J (b)式中，P——纸箱的抗压强度（N）P x——瓦楞纸板的综合环压强度（N/cm）aX z——瓦楞常数Z——瓦楞纸箱的周边长：（长＋宽）×2 （cm）J——纸箱常数其中，瓦楞纸板的综合环压强度计算公式如下：Px=(ΣRn + ΣCnRmn)/15.2 (c)式中，P x——瓦楞纸板的综合环压强度（N/cm）R n——内外面纸、夹芯纸的环压强度（N）R mn——瓦楞芯纸环压强度（N）C n——瓦楞的收缩率，即瓦楞芯纸原长度与面纸长度之比。

15.2——测试原纸的环压强度时的试样长度，cm。

对于单瓦楞纸板来说，则有公式（c）得到：Px=(R1 + R2 + RmCn)/15.2 (d)对于双对于单瓦楞纸板来说，则有公式（c）得到：Px=(R1 + R2 + R3 + Rm1Cn1 + Rm2Cn2)/15.2 (d)如以环压指数（N.m/g)计算Px则：Px=ΣγW+ΣγmWm式中，P x——瓦楞纸板的综合环压强度（N/m）γ——环压指数（N.m/g)W——定量（N.m/g)三、凯利卡特（K.Q.Kellicutt）简易公式对(c)式的常数项进行合并，可省去开平方计算。

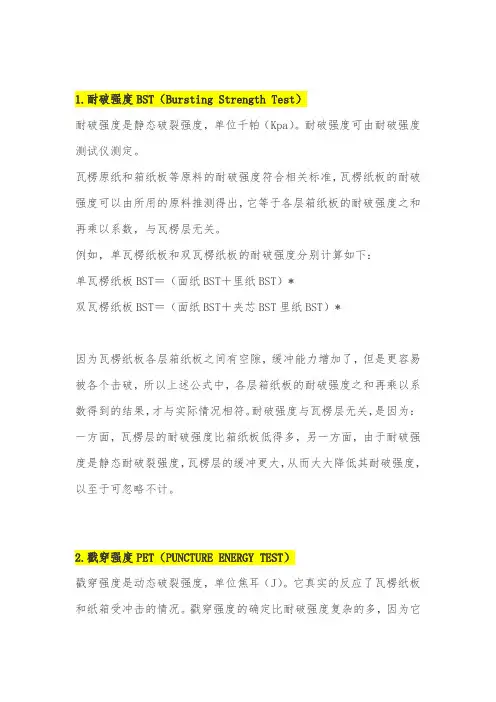

1.耐破强度BST（Bursting Strength Test）耐破强度是静态破裂强度，单位千帕（Kpa）。

耐破强度可由耐破强度测试仪测定。

瓦楞原纸和箱纸板等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的原料推测得出，它等于各层箱纸板的耐破强度之和再乘以系数，与瓦楞层无关。

例如，单瓦楞纸板和双瓦楞纸板的耐破强度分别计算如下：单瓦楞纸板BST＝（面纸BST＋里纸BST）*双瓦楞纸板BST＝（面纸BST＋夹芯BST里纸BST）*因为瓦楞纸板各层箱纸板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所以上述公式中，各层箱纸板的耐破强度之和再乘以系数得到的结果，才与实际情况相符。

耐破强度与瓦楞层无关，是因为：一方面，瓦楞层的耐破强度比箱纸板低得多，另一方面，由于耐破强度是静态耐破裂强度，瓦楞层的缓冲更大，从而大大降低其耐破强度，以至于可忽略不计。

2.戳穿强度PET（PUNCTURE ENERGY TEST）戳穿强度是动态破裂强度，单位焦耳（J）。

它真实的反应了瓦楞纸板和纸箱受冲击的情况。

戳穿强度的确定比耐破强度复杂的多，因为它不仅与箱板纸有关，还与瓦楞层有关。

戳穿强度与耐破强度两者线性相关，实际推测中，可以根据耐破强度得到大致的戳穿强度。

计算公式如下：PET＝＋3.边压强度ECT（EDGE CRUSH TEST OF CORRUGATED FIBERBOARD）和环压强度RCT（RING CRUSH TEST）边压强度即瓦楞纸板的边缘压缩强度，单位牛/米（N/M）。

环压强度RCT主要是指箱板纸和瓦楞纸的横向压缩强度，单位牛/米（N/m）。

瓦楞纸板的边压强度与箱板纸和瓦楞纸的环压强度RCT有关，计算公式如下：单瓦楞纸板ECT＝面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率双瓦楞纸板ECT＝面纸RCT＋里纸RCT＋夹芯纸RCT＋第一层瓦楞纸RCT×相应楞率%＋第二层瓦楞纸RCT×相应楞率%国外有一些包装科研机构通过大量研究工作，归纳出一系列的计算公式，芬兰一家包装科研机构做出了大量测试，得出的成果具有代表性，非常符合实际情况。

瓦楞纸板经过模切、压痕、钉箱或粘箱制成瓦楞纸箱。

瓦楞纸箱是一种应用最广的包装制品，用量一直是各种包装制品之首。

包括钙塑瓦楞纸箱。

随着工业的进步传统的裱胶.去边.压痕机器逐步被大线及单面机所取代，这也大大加快了加工效率，提高了行业的竞争力，推动了整体的市场经济加速发展。

一、概述1、印刷包装行业的印刷方式主要有：平版胶印（油墨彩色印刷）、凸版印刷（纸箱水墨印刷）。

其中，纸箱水性印刷相比彩色印刷具有强度高、成本低、生产效率高（交期快），整体印刷效果接近彩印，广泛适用于产品的运输包装。

2、瓦楞纸箱主要生产工序瓦楞纸板自动生产线、印刷工序、后加工及成型工序；目前印刷工作已基本实现印刷、开槽、模切、粘箱、包装一次成型自动化作业。

二、水性印刷原理1、水性印刷属于加色法印刷。

彩色原稿经过电子分色制版成反面图象，然后通过印刷机进行印刷，将水墨从印刷机网纹辊上转移到印刷版上，再将水墨从印刷版上转移到瓦楞纸板上。

通过套色、叠色得到正面的图象，实现原稿样箱的复制，再现原稿的质量。

2、四原色原理：红、黄、兰、黑（严格来说是三原色：红、黄、兰）间色：两种原色相加：红+黄=橙色（橙红、橙黄）；红+兰=紫色（樱红、茄紫）；兰+黄=绿色（深绿、嫩绿）。

三、印前技术（传统制版）1、彩色原稿经过电子分色处理成单色然后出菲林片（阴图软片）；2、背曝光：用紫外线对版材的背面进行曝光，形成印版底基；3、主曝光：揭去版材正面的保护膜，放上阴图片、覆盖真空膜，真空抽好后，用紫外线进行主曝光，将阴图片的内容转移到印版上；4、洗版：在洗版机中用药水进行洗版，洗掉印版上未曝光的树脂，形成凹凸的印刷版。

5、烘干：6、去粘：紫外线光源照射；7、后曝光：硬度调整。

四、印刷材料----原纸1、原纸分类1．1：瓦楞原纸（corrugating medium）国家标准分为A级、B级、C级、D级四种。

D级瓦楞纸基本被市场淘汰，很少厂家购买使用。

1．2：箱板纸(linerboard)1.2.1：牛皮卡纸(美卡、俄卡)。

第二节瓦楞纸楞板和瓦楞纸箱的性能测试瓦楞纸板和瓦楞纸箱和性能测试共五项。

就是边压强度、耐破强度、戳穿强度和抗压试验。

性能测试必须对所以试样进行前处理。

就是将试样放在温度23℃±2℃,湿度50％±5％的恒温恒湿的环境里处理24小时后作试验。

一、边压强度的测试在瓦楞方向上，一定厚度（25mm）的瓦楞纸板，单位长度所能承受的垂直均匀增大的力，称为瓦楞纸板的边压强度。

边压强度的单位是：N/m。

从三个样箱上各取三块规格为100mm±0.5mm×25mm±0.5mm,无印刷、无机械压痕、破损的试样共九块。

边压强度测试的仪器是压缩强度试验仪（如图二十六）。

压缩强度试验仪的主要参数是：测量范围：0-3000N准确度：±1％显示值相对变动值：＜1％最小读数值:1N上压板下降速度:12.5mm＜min下压板板面尺寸:120mm×120mm边压强度的测试方法是将试样置于试验仪下压板正中间，使试样的瓦楞方向垂直于两压板，用导块支持试样，使试样的表面垂直于压板，开动试验仪施加压力。

当加压接近50N时移开导块，直至试样压坏，记录试样所能承受的最大压力。

读数要求精确至1N。

对测试结果，求出算术平均值，并按下列公式计算出边压强度。

R=F×103÷L式中:R-边压强度单位N/m；F-试样承受最大压力N；L-试样长边尺寸mm。

边压强度的单位是N/m，而试样的长边尺寸为100mm，这就需要进行数据处理。

首先把100mm转换为0.1m，按上述公式计算。

假设测试中试样承受的最大压力算术平均值为680N，经过数据处理就是：680N/0.1m=6800N/m那么，按上述公式列出，该试样的边压强度值为：6.80×103N/m瓦楞纸板的边压强度直接影响瓦楞纸箱的支撑强度。

而瓦楞纸板的生产工艺，瓦楞纸板的结构、楞形、粘合剂的质量等因素都能影响瓦楞纸板的边压强度。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*瓦楞纸板的边压强度和耐破强度计算公式：1.耐破强度：BST（Bursting Strength Test）耐破强度是静态破裂强度，单位千帕（Kpa）。

耐破强度可由耐破强度测试仪测定。

瓦楞原纸和箱纸板等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的原料推测得出，它等于各层箱纸板的耐破强度之和再乘以系数0.95，与瓦楞层无关。

例如，单瓦楞纸板和双瓦楞纸板的耐破强度分别计算如下：单瓦楞纸板（耐破强度）BST＝（面纸BST＋里纸BST）×0.95双瓦楞纸板（耐破强度）BST＝（面纸BST＋夹芯BST 里纸BST）*0.95 因为瓦楞纸板各层箱纸板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所以上述公式中，各层箱纸板的耐破强度之和再乘以系数0.95得到的结果，才与实际情况相符。

耐破强度与瓦楞层无关，是因为：一方面，瓦楞层的耐破强度比箱纸板低得多，另一方面，由于耐破强度是静态耐破裂强度，瓦楞层的缓冲更大，从而大大降低其耐破强度，以至于可忽略不计。

2.戳穿强度PET（Puncture Energy Test）戳穿强度是动态破裂强度，单位焦耳（J）。

它真实的反应了瓦楞纸板和纸箱受冲击的情况。

戳穿强度的确定比耐破强度复杂的多，因为它不仅与箱板纸有关，还与瓦楞层有关。

戳穿强度与耐破强度两者线性相关，实际推测中，可以根据耐破强度得到大致的戳穿强度，计算公式如下：PET＝0.0054BST＋2.163583.边压强度ECT（Edge Crush Test of Corrugated Fiberboard）和环压强度RCT（Ring Crush Test）边压强度即瓦楞纸板的边缘压缩强度，单位牛/米（N/m）。

环压强度RCT主要是指箱板纸和瓦楞纸的横向压缩强度，单位牛/米（N/m）。

瓦楞纸板的边压强度与箱板纸和瓦楞纸的环压强度RCT有关，计算公式如下：单瓦楞纸板边压强度ECT＝面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率双瓦楞纸板边压强度ECT＝面纸RCT＋里纸RCT＋夹芯纸RCT＋第一层瓦楞纸RCT×相应楞率＋第二层瓦楞纸RCT×相应楞率%国外有一些包装科研机构通过大量研究工作，归纳出一系列的计算公式，芬兰一家包装科研机构做出了大量测试，得出的成果具有代表性，非常符合实际情况。

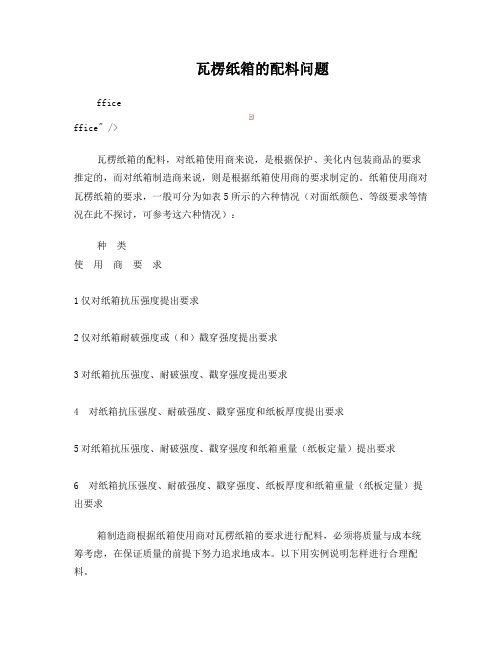

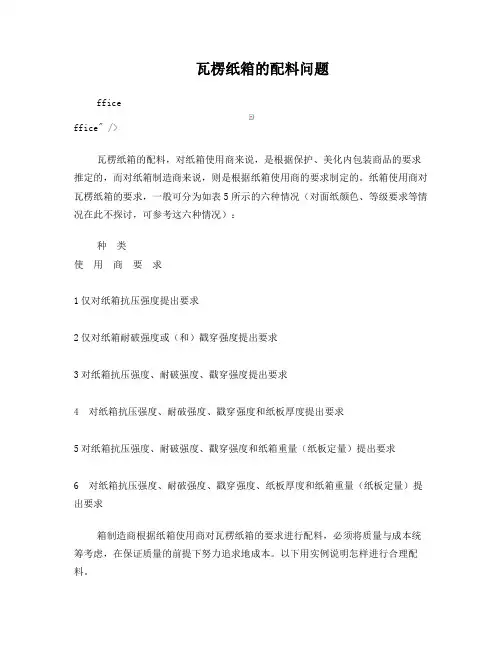

瓦楞纸箱的配料问题fficeffice" />瓦楞纸箱的配料，对纸箱使用商来说，是根据保护、美化内包装商品的要求推定的，而对纸箱制造商来说，则是根据纸箱使用商的要求制定的。

纸箱使用商对瓦楞纸箱的要求，一般可分为如表5所示的六种情况（对面纸颜色、等级要求等情况在此不探讨，可参考这六种情况）：种类使用商要求1仅对纸箱抗压强度提出要求2仅对纸箱耐破强度或（和）戳穿强度提出要求3对纸箱抗压强度、耐破强度、戳穿强度提出要求4 对纸箱抗压强度、耐破强度、戳穿强度和纸板厚度提出要求5对纸箱抗压强度、耐破强度、戳穿强度和纸箱重量（纸板定量）提出要求6 对纸箱抗压强度、耐破强度、戳穿强度、纸板厚度和纸箱重量（纸板定量）提出要求箱制造商根据纸箱使用商对瓦楞纸箱的要求进行配料，必须将质量与成本统筹考虑，在保证质量的前提下努力追求地成本。

以下用实例说明怎样进行合理配料。

fficeffice" />第1种情况：纸箱使用商仅对纸箱抗压强度提出要求这种情况比较普遍，因为抗压强度直接影响商品外包装纸箱运输和贮存堆码性能。

由于纸箱在运输或贮存过程中，内装物品可能承担一部分甚至大部分重量，也可能不承担重量，所以，不同的内装物品对纸箱的要求可能有较大的差别，包装设计中一般指的是空箱抗压强度。

配料时，要将纸箱的抗压强度转化为纸板的边压强度，再根据边压强度选择合适原纸。

【实例1】××医药外包装纸箱为AB型双瓦楞纸箱，外尺寸为450×300×310，要求空箱抗压强度不低于，如何配纸？【解答】根据纸箱外尺寸得到纸箱周长Z＝（450＋300）×2＝＝AB型瓦楞纸板的厚度d不少于7.0 mm=纸箱空箱抗压强度P＝300×9.807＝2942.1N所以根据Makee公式得到瓦楞纸板的边压强度为E＝P/（5.874×(Z×d)1/2）＝4890N/m根据瓦楞纸板边压强度得到典型的配料如下表：面纸/m2牛皮挂面纸，环压指数7.5N*m/g里纸/m2普通箱板纸，环压指数5.8N*m/g夹芯/m2B等瓦楞纸，环压指数5.5N*m/gA 楞/m2B等瓦楞纸，环压指数6.0N*m/g(楞率1.532)B 楞/m2B等瓦楞纸，环压指数5.5N*m/g(楞率1.361)瓦楞纸箱配材方法第2种情况：纸箱使用商仅对纸箱耐破强度或（和）戳穿强度提出要求这种情况多见于玻璃瓶装啤酒、聚酯瓶装可乐等饮料以及大型家电等产品的包装。

瓦楞纸箱的强度设计和原纸选择在瓦楞纸箱的强度设计工作中，必须考虑包装产品的流通环境和瓦楞纸箱的生产工艺两大因素，否则难以保证设计的包装能有效地保护包装的产品；同样，只有熟悉包装工业原纸、瓦楞纸板和瓦楞纸箱的性质和相关标准，才能保证包装设计的合理性，避免不足包装和过份包装。

一、产品的流通环境及其对瓦楞纸箱包装的影响产品的流通环境，主要包括温湿度环境、产品堆码时间、产品堆码方式、装卸流通方式以及其他因素的影响，流通环境对瓦楞纸箱包装的影响可概括如下表1所示：表1 流通环境对瓦楞纸箱包装的影响除了流通环境，瓦楞纸箱的生产工艺对其强度也施加了不同程度的影响。

二、瓦楞纸箱的生产工艺对其强度的影响瓦楞纸箱的生产工艺的影响因素，主要包括印刷工艺、纸箱长宽高尺寸及比例、纸箱开孔方式与位置和模切工艺等等。

可概括如下表2所示：表2 瓦楞纸箱的生产工艺对其强度的影响三、纸箱的安全系数流通环境各种因素对产品包装的影响程度，可以用一个系数K表示，这个系数就是安全系数，也叫劣变系数。

假如温湿度环境、堆码时间、堆码方式、装卸流通方式等导致产品包装的抗压强度下降分别为α、β、γ、δ、……，则安全系数K=1/[(1-α)(1-β)(1-γ)(1-δ)……]对于瓦楞纸箱包装，因为瓦楞纸箱的生产工艺的影响，安全系数需要修正。

假如印刷工艺、纸箱长宽高尺寸及比例、纸箱开孔方式与位置、模切工艺等导致产品包装的抗压强度下降分别为a、b、c、d、……，则安全系数K=(1+a+b+c+d+……)/[(1-α)(1-β)(1-γ)(1-δ)……]根据以上安全系数的推算，以及长期实践，美国材料与试验协会制订了标准ASTM D4169，在04a项中，根据不同情况和产品的贵重程度制定了相应的安全系数，如表3所示：表3 纸箱的安全系数选择四、纸箱的强度计算根据设计得到的纸箱强度，包括耐破强度BST、边压强度ECT、抗压强度BCT（必须先转化为纸板的边压强度）和戳穿强度PET等技术指标，可以参考相关的企业原纸标准和国家标准（GB/T13023-1991和GB/T13024-2003等）和以下计算公式，得到合理的原纸配材。

瓦楞纸板的种类及其楞型选择一、瓦楞纸板的种类1、单面瓦楞纸板单面瓦楞纸板是由一张面纸和一张瓦楞纸粘合而成的。

是在波形芯纸的一侧贴有面纸，其称呼是根据面纸的使用张数定义的，单面瓦楞纸板一般不直接用来制作瓦楞纸箱，而是卷成筒状或切成一定的尺寸，作为缓冲材料和固定材料来使用。

见下图：2、三层瓦楞纸板三层瓦楞纸板也称单瓦楞纸板。

是在一张面纸和一张里纸之间粘一张瓦楞纸而形成的。

双面瓦楞纸板如图是在波形瓦纸的两侧贴以面纸而制成的。

楞型使用A、B、C、E哪一种都可以。

目前，世界上制作纸箱使用最多的就是双面瓦楞纸板。

见下图：3、五层瓦楞纸板双瓦双面瓦楞纸板是使用两层波形瓦纸加面纸制成的，即由一块单面瓦楞纸板与一块双面瓦楞纸板贴合而成。

在结构上，它可以采用各种楞型的组合形式，因此其性能也各不相同。

由于它普通双面瓦楞纸板厚，所以其各方面的性能都比双面瓦楞纸板强（三层瓦楞纸板）特别是垂直方向的抗压强度，有明显的提高，由双芯双面瓦楞纸板(五层瓦楞纸板)制成的瓦楞纸箱，多用于易损物品，沉重物品以及长期保存的物品（如新鲜蔬菜水果之类含水分较多的物品）的包装。

见下图：4、七层瓦楞纸板七层瓦楞纸板也称三瓦楞纸板。

三芯双面(七层)瓦楞纸板是使用三层波形瓦纸制成的，即在一张单面瓦楞纸上再贴上一张双瓦双面瓦楞纸制成。

与双瓦双面(三层)瓦楞纸一样，可采用A、B、C、E各种楞形的组合。

在结构上，这种使用三种楞形组合而成的瓦楞纸板，比使用两种楞形组合而成的双瓦双面(三层)瓦楞纸板要强，因此，用这种三瓦双面瓦楞纸板制成的瓦楞纸箱，多用于包装沉重物品，以取代过去的木箱，而且这种纸箱并不限于单独使用，往往是与木制的托盘和拖板组合。

两者的结合处用钢带或专门的箱钉进行固定。

见下图：规格1、瓦楞纸板的楞型应符合下表的规定：瓦楞种类 A B C E楞高（mm） 4.5~5.0 2.5~3.0 3.5~4.0 1.1~2.0楞数（个/300mm）34±2 50±2 38±2 96±42、单瓦楞纸板厚度应高于上表所规定的下限值；双瓦楞纸板厚度应高于上表所规定相应两种楞型楞高下限值之和。

耐破强度的推算及应用方法
越来越多的纸箱客户在下订单时都对纸板的耐破度作出了明确规定，如果不能对纸箱的耐破强度作出准确预测，就容易造成退货或质量过剩，两者都会给纸箱厂带来巨大损失。

大量的实践已经证明，我们可以通过运用经验公式对纸箱的耐破强度作出比较准确的预测。

经验公式的原理是瓦楞纸板的耐破强度等于里纸﹑面纸及中隔纸的耐破强度之和乘以一定的系数﹐而与瓦楞芯纸的耐破强度无关。

纸板耐破强度推算经验公式
p=0.92∑σb
式中：
p为瓦楞纸板的耐破强度
σb为里纸﹑面纸及中层隔纸的耐破强度
∑表示总和
因原纸批次间差异、堆放时间及存储环境都会对耐破强度造成一定影响，所以推算值与真实值会存在一定误差，经测试数据统计分析﹐一般其误差在±1.0Kg以內。

我们在推算耐破强度及进行用纸配置时也应将这一误差列入考量范围。

耐破强度的推算方法：
要准确地进行瓦楞纸板耐破强度的推算，除了推算经验公式外，还须有一套原纸耐破强度表来配合进行推算。

原纸耐破强度表是各种规格和品牌原纸耐破强度的汇总表，其测试值越真实，瓦楞纸箱耐破强度推算值就会准确。

原纸耐破强度表由纸箱厂内部测试并总结得出，没有测试仪器的纸箱厂也可将试样统一收集起来送到专门测试机构测试后再制成参数表。

本资料由昆山海达仪器发布，请勿转载。

纸盒瓦楞强度计算公式纸盒瓦楞强度是指纸盒在承受外部力量作用下所能承受的最大压力，是评价纸盒质量和耐用性的重要指标之一。

而瓦楞纸板作为纸盒的主要材料之一，其强度对纸盒整体的承载能力有着重要影响。

因此，了解纸盒瓦楞强度的计算公式对于纸盒的设计和生产具有重要意义。

瓦楞纸板的强度可以通过多种方式进行计算，其中最常用的是瓦楞纸板的压缩强度和弯曲强度。

在实际的生产和设计中，通常会根据纸盒的具体用途和承载要求来选择不同的计算方法和公式。

首先，我们来看一下瓦楞纸板的压缩强度计算公式。

瓦楞纸板的压缩强度是指在垂直于瓦楞纸板纹理方向的压力下，纸板所能承受的最大压力。

通常情况下，瓦楞纸板的压缩强度可以通过以下公式进行计算：P = K A t。

其中，P表示瓦楞纸板的压缩强度，单位为N；K为纸板的压缩强度系数，是一个与纸板材料和结构有关的常数；A表示瓦楞纸板的受力面积，单位为m²；t表示纸板的厚度，单位为m。

在实际的计算中，压缩强度系数K是一个非常重要的参数，它可以通过实验测定或者参考相关的标准来确定。

而瓦楞纸板的受力面积A和厚度t可以通过测量和计算来得到。

通过这个公式，我们可以比较直观地了解瓦楞纸板在受压状态下的承载能力，从而为纸盒的设计提供参考依据。

除了压缩强度，瓦楞纸板的弯曲强度也是一个重要的指标。

瓦楞纸板的弯曲强度是指在受到弯曲力作用下，纸板能够承受的最大弯曲应力。

通常情况下，瓦楞纸板的弯曲强度可以通过以下公式进行计算：S = M W / (6 I)。

其中，S表示瓦楞纸板的弯曲强度，单位为N/m；M表示施加在纸板上的弯曲力，单位为N；W表示瓦楞纸板的宽度，单位为m；I表示瓦楞纸板的惯性矩，单位为m⁴。

通过这个公式，我们可以比较直观地了解瓦楞纸板在受弯曲力作用下的承载能力，从而为纸盒的设计提供参考依据。

需要注意的是，以上提到的压缩强度和弯曲强度是瓦楞纸板的静态强度指标，它们只能反映纸板在静态状态下的承载能力。

瓦楞纸箱基本知识产品详细说明瓦楞形状瓦楞形状一般分为U形、V形、UV形三种。

U形楞的愣顶是圆的，V形楞的愣顶近似于三角形的顶，UV形楞的愣顶形状介于两者之间。

1、V型：又名三角形。

瓦楞的峰和谷半径较小，峰谷间成直线连接，楞峰接触面小，由于两条斜线的合力作用，抗压强度较大，但超过了它的承受力限度，其瓦楞会迅速被破坏，压力消除后不能恢复原状，缓冲性能差，弹性小。

2、U型：又名圆弧形。

其瓦楞均衡，由峰谷连接而成，楞峰接触面大，由于圆弧的力点不稳定，结果它的耐压强度低于V型瓦楞纸板，但它的的伸张、缓冲性能好，当压力消除后，瓦楞能基本恢复原状，弹性较好。

3、UV型：是采取V型和U型的有点结合而成的，它弥补了V型和U型两种瓦楞纸板的不足之处，其抗压强度较高，承受力较大，弹性也好，因此，目前广泛采用UV型瓦楞制造瓦楞纸板。

瓦楞类型常用的四种瓦楞类型为：A型愣、B型愣、C型愣和E型愣。

其中，A型愣、B型愣、C型愣适用于瓦楞纸箱，E型愣适用于瓦楞纸盒。

瓦楞纸板的性能国内外生产瓦楞纸箱一般采用A、C、B三种类型，而C瓦楞在美国被广泛使用。

三种瓦楞强度比较见下表：瓦楞纸板的种类一、瓦楞纸板的种类1、单面瓦楞纸板单面瓦楞纸板是由一张面纸和一张瓦楞纸粘合而成的。

见下图：2、三层瓦楞纸板三层瓦楞纸板也称单瓦楞纸板。

是在一张面纸和一张里纸之间粘一张瓦楞纸而形成的。

见下图：3、五层瓦楞纸板五层瓦楞纸板也称双瓦楞纸板。

是在面纸、芯纸、里纸之间粘二张瓦楞纸而形成的。

见下图：4、七层瓦楞纸板七层瓦楞纸板也称三瓦楞纸板。

是在面纸、芯纸、里纸之间粘三张瓦楞纸而形成的。

见下图：规格1、瓦楞纸板的楞型应符合下表的规定：2、单瓦楞纸板厚度应高于上表所规定的下限值；双瓦楞纸板厚度应高于上表所规定相应两种楞型楞高下限值之和。

材料加工瓦楞纸板使用的主要材料是箱板纸和瓦楞原纸。

它们应符合GB13023《瓦楞纸板》、GB13024《箱纸板》的规定。

技术要求1、瓦楞纸板的含水率应在14±4%的范围内。

纸板的边压强度和耐破度计算方法
龙腾纸板的边压强度和耐破度计算方法
一、纸板边压测算方法：
三层：面纸（边压）+底纸（边压）
五层：面纸（边压）+里纸（边压）+底纸（边压）
公式：
牛卡纸（面纸、底纸边压）=横向环压最小值ⅹ克重
里纸（坑纸、芯纸边压）=横向环压最小值ⅹ克重ⅹ1.38 注：三层纸板计算面纸和底纸，五层纸板是每层纸的边压相加
二、纸板耐破测算方法：
三层：面纸（耐破）+底纸（耐破）
五层：面纸（耐破）+底纸（耐破）+芯纸（耐破）
公式：
纸板耐破度=纸克重x耐破指数最小值
注：三层纸板的耐破计算面纸和底纸，五层纸板不计坑纸的耐破*龙腾没有七层的纸板。
