1、综合布线系统1.1.概述在经济飞速发展的今天,信息资源已成为一种非常关键性的资源,它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。
同时对办公环境的要求也越来越高,用户迫切希望能够使用那些具有完善的数据通讯、语音通讯、图形、图像通讯及网络管理、控制和完备的服务设施在内的办公楼宇。
由于这一原因,各行业、各部门都要求在尽可能短的时间内改进通讯系统,并根据需要配置成各种不同的结构。
而在中国,即便是在一些新设计的建筑物内,往往仍沿用过去的那些布线技术,致使各种系统的布线无法兼容,难以适应新技术的发展,并且管线拥挤不堪,配线上的巨额投资也可能是重复的。
这种情况,还会随着各行业、各部门的成长、设备的更新、人员的变动、办公环境的变更,而变得越来越糟。
任何的增添、变动,都可能会引起全局的变动,不但影响工作效率,对行业和部门的运营也产生不良的影响。
尤其是随着综合业务数字网和千兆网的出现、应用、推广,原来使用的布线系统将无法满足要求。
因此,寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术,已成为当务之急。
它不但能够满足现在的需求,更重要的是迎接未来对配线系统的挑战。
随着信息处理系统的迅速发展,对信息传输的快速、便捷、安全性和稳定可靠性要求不断提高。
在新建办公楼中,所建网络要求对内适应不同的网络设备、主机、终端、PC及外部备,可构成灵活的拓扑结构,有足够的系统扩展能力,对外通过与国家公共数据网,综合业务数字网与国内外新闻机构、信息中心相连,组成全方位多通道的信息访问系统。
总之,既要适应当前信息处理的需要,又充分考虑到信息系统未来的发展趋势。
综合布线系统是智能建筑系统设计的基础,必须在建筑物各部分功能确定后,方能正确选择其系统类型并设计出符合使用要求的系统结构,以达到经济、适用的功能,并应为未来的扩充发展留有余地。
综合布线系统是一种较完善的集成化通用传输系统,适用于建筑物中多种信息的传输。
小区智能化工程布线方案一、前言随着科技的不断发展与进步,智能化系统在社会生活中得到了广泛的应用。
在城市化进程中,小区作为城市居民的主要居住区域,在提高居民生活质量,促进小区管理工作效率方面也迫切需要智能化系统的支持。
因此,本文将针对小区智能化工程的布线方案进行详细的分析和探讨。
二、小区智能化系统概述1.1 小区智能化系统定义小区智能化系统是指通过现代科学技术手段,将各种智能设备、传感器和网络通信技术应用于小区管理工作中,从而实现智能化、信息化、自动化的管理模式,提高小区的管理效率和服务质量。
1.2 小区智能化系统功能小区智能化系统主要包括以下功能:1.2.1 安全监控功能:包括视频监控、入侵报警、火灾报警等功能,保障小区居民的人身和财产安全。
1.2.2 环境监测功能:包括空气质量监测、温度湿度监测等功能,提升小区居民的生活质量。
1.2.3 物业管理功能:包括门禁系统、停车管理系统、智能楼宇管理系统等功能,提高小区的管理效率和服务水平。
1.2.4 生活便利功能:包括智能家居系统、智能停车系统、智能垃圾分类系统等功能,为小区居民提供便捷的生活服务。
1.3 小区智能化系统构成小区智能化系统主要包括以下设备和系统:1.3.1 智能设备:包括智能家居设备、智能停车设备、智能楼宇设备等。
1.3.2 传感器设备:包括门禁传感器、温湿度传感器、烟雾传感器等。
1.3.3 控制设备:包括视频监控系统、入侵报警系统、智能家居控制系统等。
1.3.4 网络通信设备:包括有线网络设备、无线网络设备、通信传输设备等。
三、小区智能化系统布线方案3.1 布线方案概述针对小区智能化系统的功能需求和构成要素,布线方案应该满足以下基本要求:1、实时性:满足系统设备和传感器的实时通信需求。
2、稳定性:确保系统设备和传感器的稳定运行,防止出现通信故障。
3、扩展性:适应系统设备和传感器的扩展需求,方便后续系统升级。
4、灵活性:适应不同类型的系统设备和传感器,满足不同场景的布线需求。
最新版住宅小区智能化系统工程设计方案一、系统概述本智能化系统工程旨在为住宅小区提供全方位的智能化服务,包括但不限于安全防范、物业管理、信息通信、家居智能化等方面。
通过整合各种先进的技术和设备,实现小区内的资源共享和协同工作,为居民创造一个更加安全、便捷、舒适和高效的生活环境。
二、系统组成1、安全防范系统视频监控系统:在小区出入口、主要通道、停车场、电梯轿厢等关键位置安装高清摄像机,实现 24 小时不间断监控。
监控图像实时传输至监控中心,可进行存储和回放,以便及时发现和处理异常情况。
入侵报警系统:在小区周界、重要房间和财务室等位置安装红外探测器、门磁探测器等设备,当有非法入侵时,系统立即发出报警信号,并通知保安人员进行处理。
电子巡更系统:通过在小区内设置巡更点,保安人员手持巡更设备按照规定的路线和时间进行巡逻,确保小区的安全。
门禁管理系统:在小区出入口、单元门和车库出入口等位置安装门禁设备,采用刷卡、指纹或人脸识别等方式进行身份验证,只有授权人员才能进入相应区域。
2、物业管理系统车辆管理系统:采用车牌识别技术,实现车辆的自动进出管理和收费。
同时,系统还可以提供车位引导和反向寻车功能,方便居民停车。
物业管理软件:包括物业收费、报修管理、设备管理、人员管理等功能模块,提高物业管理的效率和服务质量。
智能抄表系统:采用远程抄表技术,实现水、电、气等表具的自动抄读和计费,减少人工抄表的误差和工作量。
3、信息通信系统综合布线系统:为小区内的语音、数据和视频等信号传输提供基础网络支持,确保信息的快速、稳定传输。
有线电视系统:为居民提供丰富的电视节目和高清视频服务。
电话通信系统:实现小区内的固定电话通信,满足居民的日常通信需求。
无线覆盖系统:实现小区内的无线网络全覆盖,方便居民随时随地接入互联网。
4、家居智能化系统智能家居控制系统:居民可以通过手机、平板电脑或智能遥控器等设备,对家中的灯光、窗帘、空调、电视等设备进行远程控制和智能化管理。

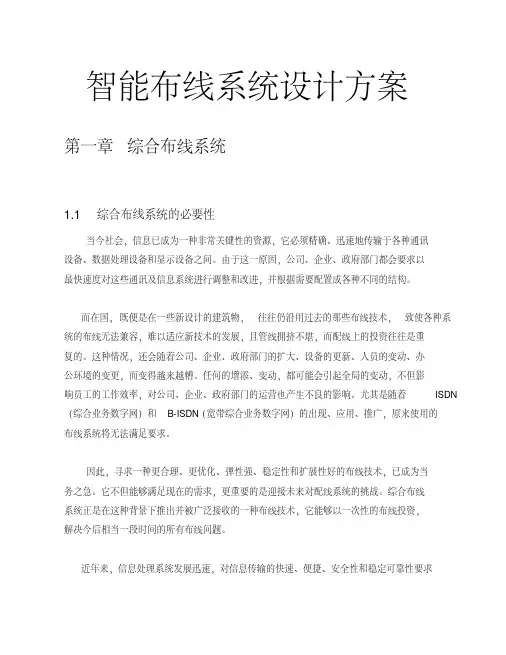

智能布线系统设计方案第一章综合布线系统1.1 综合布线系统的必要性当今社会,信息已成为一种非常关键性的资源,它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。
由于这一原因,公司、企业、政府部门都会要求以最快速度对这些通讯及信息系统进行调整和改进,并根据需要配置成各种不同的结构。
而在国,既便是在一些新设计的建筑物,往往仍沿用过去的那些布线技术,致使各种系统的布线无法兼容,难以适应新技术的发展,且管线拥挤不堪,而配线上的投资往往是重复的。
这种情况,还会随着公司、企业、政府部门的扩大、设备的更新、人员的变动、办公环境的变更,而变得越来越糟。
任何的增添、变动,都可能会引起全局的变动,不但影响员工的工作效率,对公司、企业、政府部门的运营也产生不良的影响。
尤其是随着ISDN (综合业务数字网)和B-ISDN(宽带综合业务数字网)的出现、应用、推广,原来使用的布线系统将无法满足要求。
因此,寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术,已成为当务之急。
它不但能够满足现在的需求,更重要的是迎接未来对配线系统的挑战。
综合布线系统正是在这种背景下推出并被广泛接收的一种布线技术,它能够以一次性的布线投资,解决今后相当一段时间的所有布线问题。
近年来,信息处理系统发展迅速,对信息传输的快速、便捷、安全性和稳定可靠性要求高。
在新建写字楼中,所建网络要求对适应不同的网络设备、主机、终端、PC 及外部设备,可构成灵活的拓扑结构,有足够的系统扩展能力,对外通过与国家公网与外部信息源相连,组成全方位多通道的信息访问系统。
总之,既要适应当前信息处理的需要,又充分考虑到信息系统未来的发展趋势。
首先让我们考虑如下事实:1. 寿命期比较软件:18个月PC 微机:2年主机:10年布线系统:16年建筑物:50年204060软件PC 微机主机布线系统建筑物可见布线系统的寿命期是唯一与建筑物寿命有可比性的。
2. 网络投资软件54%工作站34%网络7%布线系统5%布线系统可以支持并且是几乎所有网络设备运作的基础,而成本大约只占网络总投资的5%。

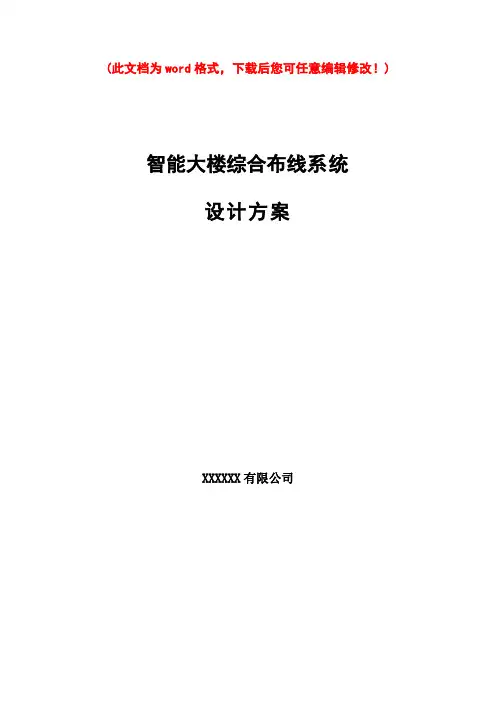

(此文档为word格式,下载后您可任意编辑修改!)智能大楼综合布线系统设计方案XXXXXX有限公司目录第一章、前言 (3)第二章、项目总述 (6)第三章、K.I.S.S综合布线系统简介 (8)第四章、智能大楼综合布线系统设计 (12)第五章、工程配置及报价 (20)第一章前言由于计算机技术和通信技术的发展和信息社会的召唤,迫使现代建筑观念不得不更新。
各种电话,计算机网络、空调、保安监控、消防等系统,按传统的方法进行布线,使得整个大楼很难管理,也很难适应时代前进的步伐,而且会招来许多的麻烦。
例如:房间里没有必要的信息插座,天花板承受的电缆布线重量过大。
线缆通道过窄,弯道过多,线缆很难通过。
没有安放布线系统的设备空间。
在这种情况下,若需要移动,增加和改变通信电缆时,往往必须在墙上钻孔,铺设新的线缆。
这不但费时费工,而且会破坏大楼的美观和强度。
因此,在设计大楼时,必须十分重视对大楼的各种布线统一规划。
按照国际标准和工业标准,规范化布线。
智能大楼的建设,应注重这些通信基础设施的建设且应与大楼的建筑设计同步进行。
另外还应给这些基础建设留有相应的经费预算。
本方案以智能大楼的基本要求为基础,对布线系统提出总体设计方案。
第二章项目总述1、布线系统需求分析智能大楼群体共有五栋大楼。
其分布如图。
2、设计目标根据智能大楼的建筑分布、环境要求,“定制性”设计本综合布线系统。
系统设计贴切配合用户特点,旨在建立高技术起点、高品质、开放性的建筑群综合布线系统,集成视频、话音、和计算机网络数据通信功能;此外,本系统设计中应结合用户提出的性能价格比、安全性、扩展性的选择考虑。
具体达到下列目标:--标准化的网络系统本设计中各规范,技术指标及产品,均符合国际和工业标准,并可提供多厂牌产品的支持能力。
--系统冗余及强大的扩充性配合技术发展趋势选择国际标准布线方案,兼容目前需求和未来发展,预留足够的扩充能力。
--资源共享通过网络实现各部门,各单位的相互连接,实现资源的共享及外部网络的连接。
智能楼宇综合布线方案当今世界已进入信息时代,智能楼宇是信息时代的产物,综合布线是智能楼宇的中枢神经,是楼宇智能化必备的基础设施,因此,利用综合布线技术建设智能楼宇的信息传输通道,对促进楼宇信息化发展和提高楼宇管理服务水平都具有重要的意义。
一个智能楼宇布线系统,利用PDS技术,不仅将语音,数据,图像和交换设备与其他信息管理系统彼此相连,而且能使这些设备与外部通信网相连接,实现了信息的高速传输。
一,综合布线系统的方案规划1.技术选择智能楼宇布线系统设计,采用了PDS综合布线系统技术,该项技术可适用于任何建筑物的布线,但建筑物的跨距不超过3000米,面积不超过100万平方米,在智能建筑的布线中,综合布线是理想的布线方式,因此,采用PDS技术设计智能楼宇布线系统是一种理想的技术选择,2.PDS综合布线系统技术综合布线系统技术又称结构化布线系统技术,主要研究建筑群体内传输网络的连接方式,主要用于语音和数据通讯设备,交换设备和其他信息管理系统的统一化连接,包括建筑外部网络和电信线路的连线点及群体内各个信息点之间所有布线接插部件及标准线缆,技术特点表现为它的兼容性,开放性,灵活性,可靠性,先进性和经济性,而且在设计,施工和维护方面也给人们带来了许多方便,因此,它一出现,就得到了广泛应用。
3.智能楼宇综合布线系统总体规划3.1.拓扑结构综合布线系统采用的是一种分层星型拓扑结构,任何一个子系统都可独立地接入综合布线系统中,因此,系统易于扩充,布线易于重新组合,也便于查找和排除故障。
