LCD 液晶屏面板工作原理介绍

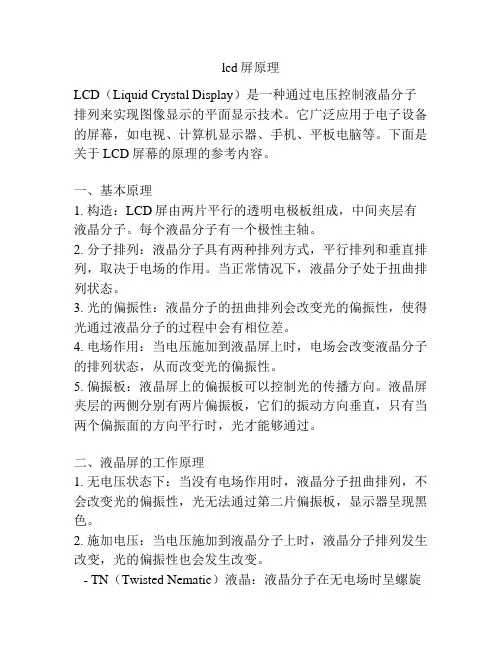

lcd屏原理LCD（Liquid Crystal Display）是一种通过电压控制液晶分子排列来实现图像显示的平面显示技术。

它广泛应用于电子设备的屏幕，如电视、计算机显示器、手机、平板电脑等。

下面是关于LCD屏幕的原理的参考内容。

一、基本原理1. 构造：LCD屏由两片平行的透明电极板组成，中间夹层有液晶分子。

每个液晶分子有一个极性主轴。

2. 分子排列：液晶分子具有两种排列方式，平行排列和垂直排列，取决于电场的作用。

当正常情况下，液晶分子处于扭曲排列状态。

3. 光的偏振性：液晶分子的扭曲排列会改变光的偏振性，使得光通过液晶分子的过程中会有相位差。

4. 电场作用：当电压施加到液晶屏上时，电场会改变液晶分子的排列状态，从而改变光的偏振性。

5. 偏振板：液晶屏上的偏振板可以控制光的传播方向。

液晶屏夹层的两侧分别有两片偏振板，它们的振动方向垂直，只有当两个偏振面的方向平行时，光才能够通过。

二、液晶屏的工作原理1. 无电压状态下：当没有电场作用时，液晶分子扭曲排列，不会改变光的偏振性，光无法通过第二片偏振板，显示器呈现黑色。

2. 施加电压：当电压施加到液晶分子上时，液晶分子排列发生改变，光的偏振性也会发生改变。

- TN（Twisted Nematic）液晶：液晶分子在无电场时呈螺旋排列，施加电场后，液晶分子变直，光能够通过。

根据电场的不同强度，液晶分子的排列也不同，显示的颜色也会有所变化。

- STN（Super Twisted Nematic）液晶：增加了螺旋角度，可以使得液晶分子的排列发生更大的变化，显示效果更加明显。

- IPS（In-Plane Switching）液晶：液晶分子的排列与面板平行，可以提供更大的视角范围和更好的色彩还原。

3. 光源：液晶屏幕背部通常还有一片或多片光源，如冷阴极荧光灯或LED灯条，它们提供背光以增强显示效果。

三、液晶屏的优势1. 能耗较低：与传统显像管显示器相比，液晶屏幕的功耗较低，可显著减少能量消耗。

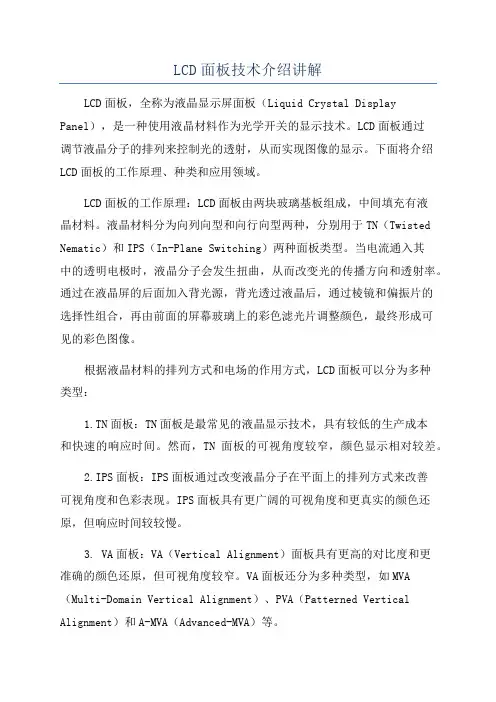

LCD面板技术介绍讲解LCD面板，全称为液晶显示屏面板（Liquid Crystal Display Panel），是一种使用液晶材料作为光学开关的显示技术。

LCD面板通过调节液晶分子的排列来控制光的透射，从而实现图像的显示。

下面将介绍LCD面板的工作原理、种类和应用领域。

LCD面板的工作原理：LCD面板由两块玻璃基板组成，中间填充有液晶材料。

液晶材料分为向列向型和向行向型两种，分别用于TN（Twisted Nematic）和IPS（In-Plane Switching）两种面板类型。

当电流通入其中的透明电极时，液晶分子会发生扭曲，从而改变光的传播方向和透射率。

通过在液晶屏的后面加入背光源，背光透过液晶后，通过棱镜和偏振片的选择性组合，再由前面的屏幕玻璃上的彩色滤光片调整颜色，最终形成可见的彩色图像。

根据液晶材料的排列方式和电场的作用方式，LCD面板可以分为多种类型：1.TN面板：TN面板是最常见的液晶显示技术，具有较低的生产成本和快速的响应时间。

然而，TN面板的可视角度较窄，颜色显示相对较差。

2.IPS面板：IPS面板通过改变液晶分子在平面上的排列方式来改善可视角度和色彩表现。

IPS面板具有更广阔的可视角度和更真实的颜色还原，但响应时间较较慢。

3. VA面板：VA（Vertical Alignment）面板具有更高的对比度和更准确的颜色还原，但可视角度较窄。

VA面板还分为多种类型，如MVA （Multi-Domain Vertical Alignment）、PVA（Patterned Vertical Alignment）和A-MVA（Advanced-MVA）等。

4. OLED面板：OLED（Organic Light-Emitting Diode）面板使用有机材料作为发光层，具有更高的对比度和更快的响应时间。

OLED面板还具有更低的能耗和更轻薄的特点，但由于制造成本高，目前应用较为有限。

5. QLED面板：QLED（Quantum Dot Light Emitting Diode）面板是一种基于量子点技术的液晶显示技术。

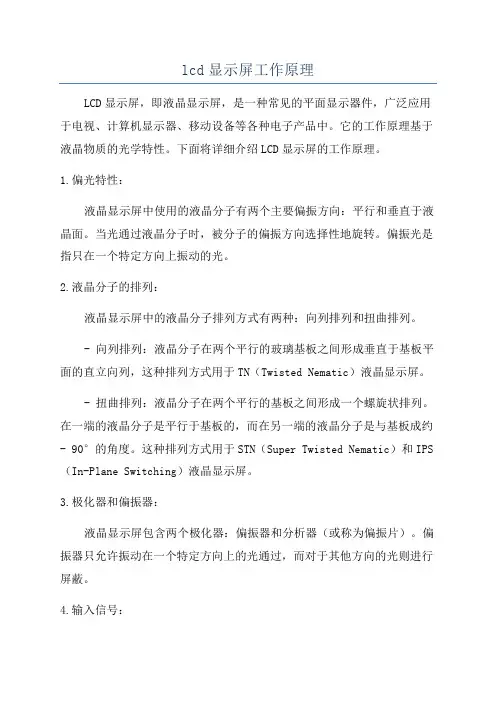

lcd显示屏工作原理LCD显示屏，即液晶显示屏，是一种常见的平面显示器件，广泛应用于电视、计算机显示器、移动设备等各种电子产品中。

它的工作原理基于液晶物质的光学特性。

下面将详细介绍LCD显示屏的工作原理。

1.偏光特性：液晶显示屏中使用的液晶分子有两个主要偏振方向：平行和垂直于液晶面。

当光通过液晶分子时，被分子的偏振方向选择性地旋转。

偏振光是指只在一个特定方向上振动的光。

2.液晶分子的排列：液晶显示屏中的液晶分子排列方式有两种：向列排列和扭曲排列。

- 向列排列：液晶分子在两个平行的玻璃基板之间形成垂直于基板平面的直立向列，这种排列方式用于TN（Twisted Nematic）液晶显示屏。

- 扭曲排列：液晶分子在两个平行的基板之间形成一个螺旋状排列。

在一端的液晶分子是平行于基板的，而在另一端的液晶分子是与基板成约- 90°的角度。

这种排列方式用于STN（Super Twisted Nematic）和IPS （In-Plane Switching）液晶显示屏。

3.极化器和偏振器：液晶显示屏包含两个极化器：偏振器和分析器（或称为偏振片）。

偏振器只允许振动在一个特定方向上的光通过，而对于其他方向的光则进行屏蔽。

4.输入信号：液晶显示屏的输入信号通常是电流驱动。

当电流流过屏幕中的透明电极（ITO），它会在液晶层中产生一个电场。

5.光通过液晶的旋转：当没有电场时，液晶分子的排列方式会把通过偏振器的光振动方向旋转90°。

这时，光会通过第一个偏振器进入液晶层，然后旋转90°后通过液晶层的另一侧，再次旋转90°后，经过第二个偏振器。

结果是，屏幕上没有光通过，显示为黑色。

6.通过电场控制光的旋转：当电场施加在液晶层上时，液晶分子会沿着电场方向重新排列。

电场的强弱可以通过改变电压来调节。

在一些液晶分子中，当电场施加到一定强度时，液晶分子会保持与电场方向平行，而不再旋转光的振动方向。

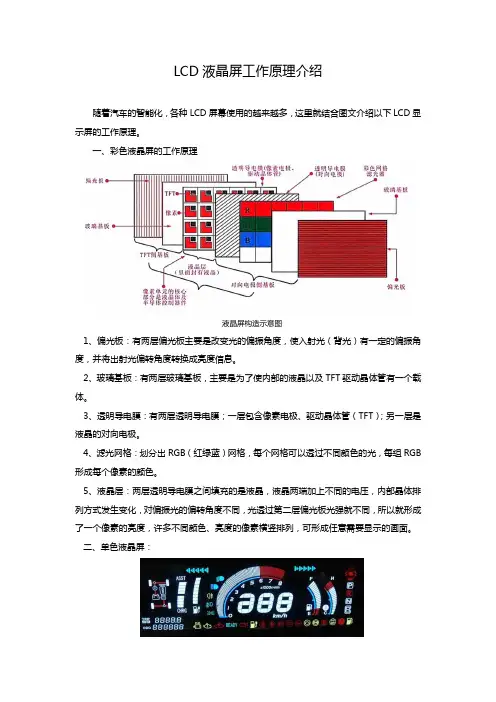

LCD液晶屏工作原理介绍
随着汽车的智能化，各种LCD屏幕使用的越来越多，这里就结合图文介绍以下LCD显示屏的工作原理。

一、彩色液晶屏的工作原理
液晶屏构造示意图
1、偏光板：有两层偏光板主要是改变光的偏振角度，使入射光（背光）有一定的偏振角度，并将出射光偏转角度转换成亮度信息。

2、玻璃基板：有两层玻璃基板，主要是为了使内部的液晶以及TFT驱动晶体管有一个载体。

3、透明导电膜：有两层透明导电膜；一层包含像素电极、驱动晶体管（TFT）；另一层是液晶的对向电极。

4、滤光网格：划分出RGB（红绿蓝）网格，每个网格可以透过不同颜色的光，每组RGB 形成每个像素的颜色。

5、液晶层：两层透明导电膜之间填充的是液晶，液晶两端加上不同的电压，内部晶体排列方式发生变化，对偏振光的偏转角度不同，光透过第二层偏光板光强就不同，所以就形成了一个像素的亮度，许多不同颜色、亮度的像素横竖排列，可形成任意需要显示的画面。

二、单色液晶屏：
仪表面板-单色液晶屏
改变彩色液晶屏中的滤光网格的彩色形状，液晶屏就只能显示一种颜色，这就是单色液晶屏；
我们常用的单色液晶屏分正显屏，负显屏；
两层偏光板偏光角度互为垂直，为正显屏，表现为白底黑字。

两层偏光板偏光角度互为平行，为负显屏，表现为黑底白字，黑底白字的液晶屏幕，丝印不同的颜色可使图形呈现出一定的彩色，负显屏需背光光源。

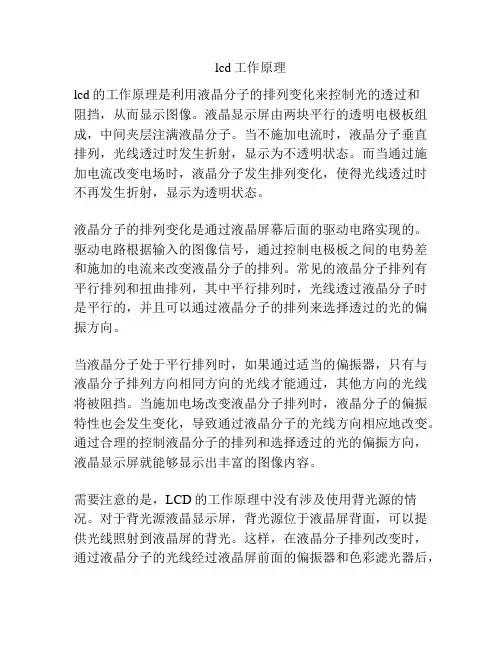

lcd工作原理
lcd的工作原理是利用液晶分子的排列变化来控制光的透过和
阻挡，从而显示图像。

液晶显示屏由两块平行的透明电极板组成，中间夹层注满液晶分子。

当不施加电流时，液晶分子垂直排列，光线透过时发生折射，显示为不透明状态。

而当通过施加电流改变电场时，液晶分子发生排列变化，使得光线透过时不再发生折射，显示为透明状态。

液晶分子的排列变化是通过液晶屏幕后面的驱动电路实现的。

驱动电路根据输入的图像信号，通过控制电极板之间的电势差和施加的电流来改变液晶分子的排列。

常见的液晶分子排列有平行排列和扭曲排列，其中平行排列时，光线透过液晶分子时是平行的，并且可以通过液晶分子的排列来选择透过的光的偏振方向。

当液晶分子处于平行排列时，如果通过适当的偏振器，只有与液晶分子排列方向相同方向的光线才能通过，其他方向的光线将被阻挡。

当施加电场改变液晶分子排列时，液晶分子的偏振特性也会发生变化，导致通过液晶分子的光线方向相应地改变。

通过合理的控制液晶分子的排列和选择透过的光的偏振方向，液晶显示屏就能够显示出丰富的图像内容。

需要注意的是，LCD的工作原理中没有涉及使用背光源的情况。

对于背光源液晶显示屏，背光源位于液晶屏背面，可以提供光线照射到液晶屏的背光。

这样，在液晶分子排列改变时，通过液晶分子的光线经过液晶屏前面的偏振器和色彩滤光器后，
再透过液晶屏背后的偏振器时就会成为可见的光线，从而显示图像。

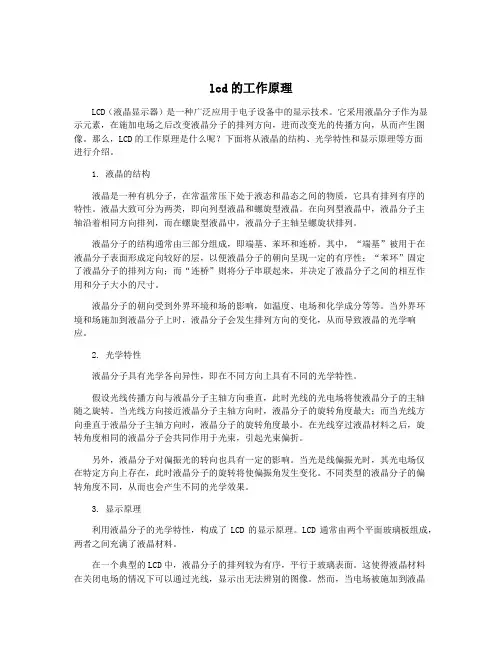

lcd的工作原理LCD（液晶显示器）是一种广泛应用于电子设备中的显示技术。

它采用液晶分子作为显示元素，在施加电场之后改变液晶分子的排列方向，进而改变光的传播方向，从而产生图像。

那么，LCD的工作原理是什么呢？下面将从液晶的结构、光学特性和显示原理等方面进行介绍。

1. 液晶的结构液晶是一种有机分子，在常温常压下处于液态和晶态之间的物质，它具有排列有序的特性。

液晶大致可分为两类，即向列型液晶和螺旋型液晶。

在向列型液晶中，液晶分子主轴沿着相同方向排列，而在螺旋型液晶中，液晶分子主轴呈螺旋状排列。

液晶分子的结构通常由三部分组成，即端基、苯环和连桥。

其中，“端基”被用于在液晶分子表面形成定向较好的层，以便液晶分子的朝向呈现一定的有序性；“苯环”固定了液晶分子的排列方向；而“连桥”则将分子串联起来，并决定了液晶分子之间的相互作用和分子大小的尺寸。

液晶分子的朝向受到外界环境和场的影响，如温度、电场和化学成分等等。

当外界环境和场施加到液晶分子上时，液晶分子会发生排列方向的变化，从而导致液晶的光学响应。

2. 光学特性液晶分子具有光学各向异性，即在不同方向上具有不同的光学特性。

假设光线传播方向与液晶分子主轴方向垂直，此时光线的光电场将使液晶分子的主轴随之旋转。

当光线方向接近液晶分子主轴方向时，液晶分子的旋转角度最大；而当光线方向垂直于液晶分子主轴方向时，液晶分子的旋转角度最小。

在光线穿过液晶材料之后，旋转角度相同的液晶分子会共同作用于光束，引起光束偏折。

另外，液晶分子对偏振光的转向也具有一定的影响。

当光是线偏振光时，其光电场仅在特定方向上存在，此时液晶分子的旋转将使偏振角发生变化。

不同类型的液晶分子的偏转角度不同，从而也会产生不同的光学效果。

3. 显示原理利用液晶分子的光学特性，构成了LCD的显示原理。

LCD通常由两个平面玻璃板组成，两者之间充满了液晶材料。

在一个典型的LCD中，液晶分子的排列较为有序，平行于玻璃表面。

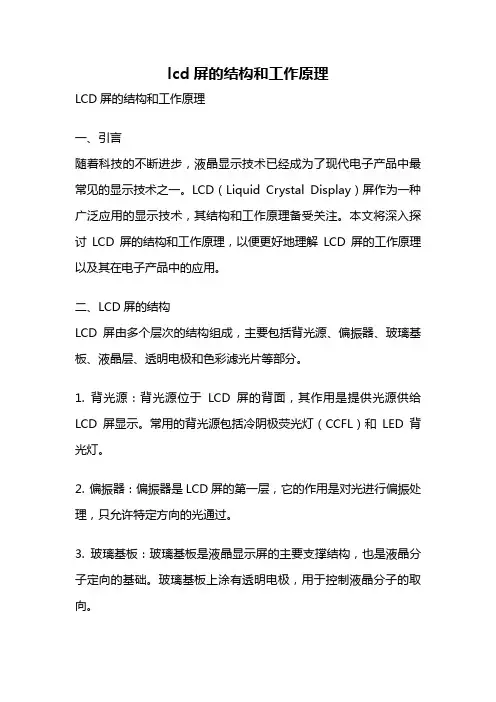

lcd屏的结构和工作原理LCD屏的结构和工作原理一、引言随着科技的不断进步，液晶显示技术已经成为了现代电子产品中最常见的显示技术之一。

LCD（Liquid Crystal Display）屏作为一种广泛应用的显示技术，其结构和工作原理备受关注。

本文将深入探讨LCD屏的结构和工作原理，以便更好地理解LCD屏的工作原理以及其在电子产品中的应用。

二、LCD屏的结构LCD屏由多个层次的结构组成，主要包括背光源、偏振器、玻璃基板、液晶层、透明电极和色彩滤光片等部分。

1. 背光源：背光源位于LCD屏的背面，其作用是提供光源供给LCD屏显示。

常用的背光源包括冷阴极荧光灯（CCFL）和LED背光灯。

2. 偏振器：偏振器是LCD屏的第一层，它的作用是对光进行偏振处理，只允许特定方向的光通过。

3. 玻璃基板：玻璃基板是液晶显示屏的主要支撑结构，也是液晶分子定向的基础。

玻璃基板上涂有透明电极，用于控制液晶分子的取向。

4. 液晶层：液晶层是LCD屏的核心部分，由液晶分子组成。

液晶分子的取向会受到控制电压的影响，从而实现液晶屏的显示效果。

5. 透明电极：透明电极位于玻璃基板上，用于施加电场到液晶分子上，从而改变液晶分子的取向。

6. 色彩滤光片：色彩滤光片位于液晶层的上方，用于调节光的颜色，实现彩色显示效果。

三、LCD屏的工作原理LCD屏的工作原理是基于液晶分子的光学特性，通过改变液晶分子的取向来控制光的透过与阻止。

1. 原理概述液晶分子是长而细的有机分子，具有各向异性。

在没有电压作用下，液晶分子呈现出一种特定的取向，使得光无法通过。

当施加电压时，液晶分子的取向发生改变，光得以通过，从而形成图像。

2. 电场效应液晶分子的取向可以受到电场的影响，电场作用下液晶分子会发生旋转或排列变化。

这是因为液晶分子的取向与电场的方向有关。

当电场施加到液晶分子上时，液晶分子会根据电场的方向进行旋转或排列，从而改变光的透过性。

3. 液晶分子的取向液晶分子的取向是通过透明电极施加的电场来控制的。

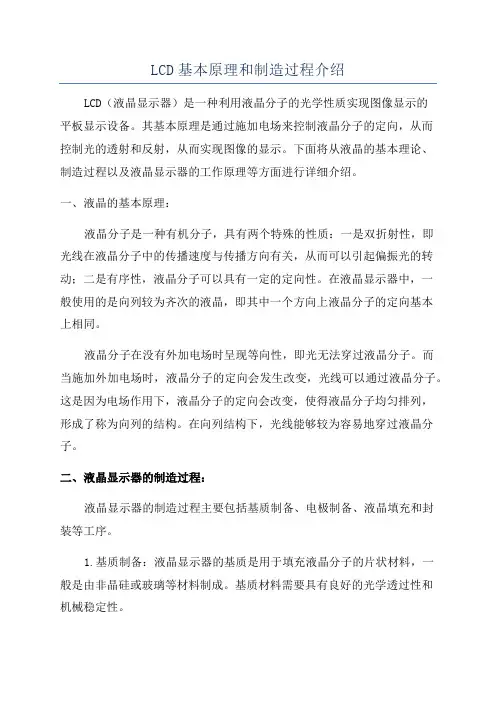

LCD基本原理和制造过程介绍LCD（液晶显示器）是一种利用液晶分子的光学性质实现图像显示的平板显示设备。

其基本原理是通过施加电场来控制液晶分子的定向，从而控制光的透射和反射，从而实现图像的显示。

下面将从液晶的基本理论、制造过程以及液晶显示器的工作原理等方面进行详细介绍。

一、液晶的基本原理：液晶分子是一种有机分子，具有两个特殊的性质：一是双折射性，即光线在液晶分子中的传播速度与传播方向有关，从而可以引起偏振光的转动；二是有序性，液晶分子可以具有一定的定向性。

在液晶显示器中，一般使用的是向列较为齐次的液晶，即其中一个方向上液晶分子的定向基本上相同。

液晶分子在没有外加电场时呈现等向性，即光无法穿过液晶分子。

而当施加外加电场时，液晶分子的定向会发生改变，光线可以通过液晶分子。

这是因为电场作用下，液晶分子的定向会改变，使得液晶分子均匀排列，形成了称为向列的结构。

在向列结构下，光线能够较为容易地穿过液晶分子。

二、液晶显示器的制造过程：液晶显示器的制造过程主要包括基质制备、电极制备、液晶填充和封装等工序。

1.基质制备：液晶显示器的基质是用于填充液晶分子的片状材料，一般是由非晶硅或玻璃等材料制成。

基质材料需要具有良好的光学透过性和机械稳定性。

2.电极制备：液晶显示器中的电极一般使用透明导电膜，常用的材料有锡镀导热玻璃和氧化铟锡等。

电极的制备一般采用光刻技术，通过特定的光罩制作。

3.液晶填充：液晶填充是制造液晶显示器的关键步骤之一、该步骤是将液晶分子注入到两张基质之间的空隙中，并通过特定的工艺控制液晶分子的定向。

填充液晶分子时需要注意排除气泡和保持填充均匀。

4.封装：液晶显示器的封装是将基质与电极通过一定的封装材料进行密封。

封装材料一般为有机胶或硅胶，具有良好的密封性能和稳定性。

三、液晶显示器的工作原理：液晶显示器的工作原理基于液晶分子的电光效应和光学旋转效应。

其工作过程可以简单概括为以下几步：1.偏振光的产生：液晶显示器的背光源发出的是自然光，经过偏振片的过滤后变成了线偏振光。

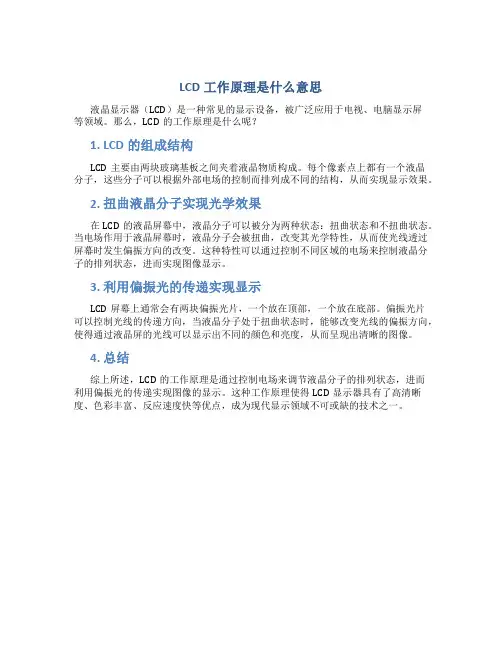

LCD工作原理是什么意思
液晶显示器（LCD）是一种常见的显示设备，被广泛应用于电视、电脑显示屏
等领域。

那么，LCD的工作原理是什么呢？
1. LCD的组成结构
LCD主要由两块玻璃基板之间夹着液晶物质构成。

每个像素点上都有一个液晶
分子，这些分子可以根据外部电场的控制而排列成不同的结构，从而实现显示效果。

2. 扭曲液晶分子实现光学效果
在LCD的液晶屏幕中，液晶分子可以被分为两种状态：扭曲状态和不扭曲状态。

当电场作用于液晶屏幕时，液晶分子会被扭曲，改变其光学特性，从而使光线透过屏幕时发生偏振方向的改变。

这种特性可以通过控制不同区域的电场来控制液晶分子的排列状态，进而实现图像显示。

3. 利用偏振光的传递实现显示
LCD屏幕上通常会有两块偏振光片，一个放在顶部，一个放在底部。

偏振光片
可以控制光线的传递方向，当液晶分子处于扭曲状态时，能够改变光线的偏振方向，使得通过液晶屏的光线可以显示出不同的颜色和亮度，从而呈现出清晰的图像。

4. 总结
综上所述，LCD的工作原理是通过控制电场来调节液晶分子的排列状态，进而
利用偏振光的传递实现图像的显示。

这种工作原理使得LCD显示器具有了高清晰度、色彩丰富、反应速度快等优点，成为现代显示领域不可或缺的技术之一。

液晶显示屏的工作原理
液晶显示屏的工作原理：
①液晶显示器LCD利用液态晶体光学性质随电场变化特性实现图像显示；
②液晶分子呈棒状排列在两层透明导电玻璃之间施加电压时会改变排列方向；
③典型结构包括玻璃基板配向膜液晶层彩色滤光片偏振片背光源等组件；
④背光源发出的光线穿过第一层偏振片进入液晶面板内部；
⑤液晶分子扭曲光线路径使得只有特定方向的光可以通过第二层偏振片；
⑥每个像素由红绿蓝三种子像素构成通过控制各自亮度再现色彩；
⑦TFT薄膜晶体管技术用于精确控制每个像素点上电压确保显示效果；
⑧当不加电场时液晶分子沿特定方向排列允许光线透过形成明亮画面；
⑨加上电场后分子扭转阻止光线前进对应区域呈现黑色或暗色调；
⑩通过调节各个像素点上施加电压大小可以得到灰度丰富的图像；
⑪为提高视角范围减少响应时间出现了IPS VA等多种改进型液
晶技术；
⑫从计算器屏幕到智能手机电视LCD已成为当今最普及的显示技术之一。

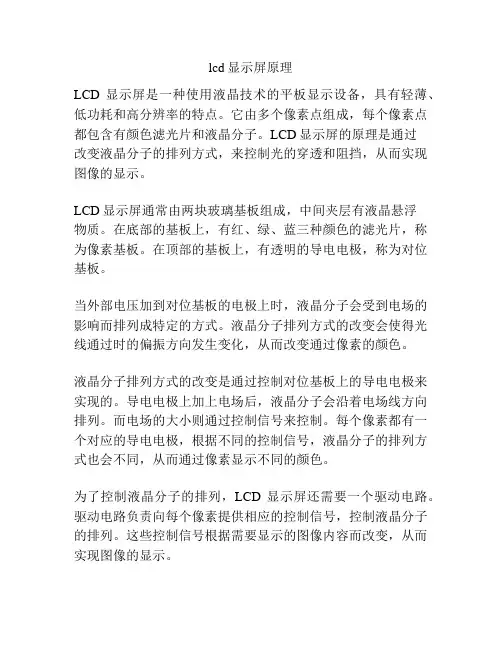

lcd显示屏原理
LCD显示屏是一种使用液晶技术的平板显示设备，具有轻薄、低功耗和高分辨率的特点。

它由多个像素点组成，每个像素点都包含有颜色滤光片和液晶分子。

LCD显示屏的原理是通过
改变液晶分子的排列方式，来控制光的穿透和阻挡，从而实现图像的显示。

LCD显示屏通常由两块玻璃基板组成，中间夹层有液晶悬浮
物质。

在底部的基板上，有红、绿、蓝三种颜色的滤光片，称为像素基板。

在顶部的基板上，有透明的导电电极，称为对位基板。

当外部电压加到对位基板的电极上时，液晶分子会受到电场的影响而排列成特定的方式。

液晶分子排列方式的改变会使得光线通过时的偏振方向发生变化，从而改变通过像素的颜色。

液晶分子排列方式的改变是通过控制对位基板上的导电电极来实现的。

导电电极上加上电场后，液晶分子会沿着电场线方向排列。

而电场的大小则通过控制信号来控制。

每个像素都有一个对应的导电电极，根据不同的控制信号，液晶分子的排列方式也会不同，从而通过像素显示不同的颜色。

为了控制液晶分子的排列，LCD显示屏还需要一个驱动电路。

驱动电路负责向每个像素提供相应的控制信号，控制液晶分子的排列。

这些控制信号根据需要显示的图像内容而改变，从而实现图像的显示。

总结起来，LCD显示屏的原理是利用施加电场来控制液晶分子的排列方式，通过改变光的偏振方向来实现颜色的显示。

这种液晶分子排列方式的改变是由驱动电路提供的控制信号来控制的。

通过在各个像素上调节电场大小，LCD显示屏可以显示出丰富的图像和颜色。

液晶显示器 LCD工作原理及驱动方式一. 液晶显示器的工作原理1.什么是液晶显示器有一些物质,它们在固体加热变为液体的过程中,不是直接由固体变为液体,而是先要经一种中间状态,处于中间状态的物质外观上看是具有流动的混浊液体,但是,它们的光学性质和某些电学性质又和晶体相似.是各向异性的.如具有双折射特性.当温度继续升高时,这种浑浊液体变得透明清澈,流向同性液体.反之,这类物质从各向同性液体开始冷却时,一般也要先经过中间状态转变为固态. 这种能在某个温度范围内兼有液体和晶体二者特性的物质叫液晶,它不同于通常的固态,液态和气态,又称物质的第四态.液晶分为热质液晶和溶质液晶两大类.其中热质液晶就是前面所讲的 ,溶质液晶是由于溶液浓度发生变化而出现的液晶相. 目前所用的多是热致液晶.从液晶分子排列分三类:a.向列相液晶. 向列相液晶的长轴互相平行,但分子的重心是杂乱分布的,分子运动自由,对外界作用敏感,因此应用广.b.胆甾相液晶.分子呈扁平形,在空间形成一个螺旋结构.分子的长轴彼此平行,与向列向一样.当温度变化时,螺矩也随之变化,从而使提胆甾相显现不同的颜色.因此这种液晶可用来制作测量物体表面温度.c.近晶相液晶液晶的分子排列成层,在每层内分子长轴平行,其方向垂直于层面.各层中分子的重心杂乱分布.2.液晶显示的原理a.液晶显示器分类:L 按显示方式分透射型,反射型,和投影显示三大类.按机理分,动态散射型,扭曲向列场效应型,电控折射型,宾主效应型,相变存储型,有源矩阵型.超扭曲向列型,铁电液晶型,等等 .b.扭曲向列型 TNLCDa>. 定向薄膜.b>. 偏振光.自然光光波的振动方向在与传播方向的垂直平面内是随机分布的.它通过偏振片时,变成只沿一个方向分布的光,即为偏振光.c>.液晶中光的传播.通过起偏器形成的偏振光其振动方向与上方定向薄膜凹槽走向.一运载.当光向下传播时,光的传播方向随液晶的分子扭曲.因此进入检偏器时,光的振动方向与检偏器偏光轴一运载而能通过检偏器.为非显示状态.如果在需要显示部份,在电极上加电压,于是液晶分子长轴方向将与电场方向平行.偏振光通过液晶时不发生扭曲,因此不能通过检偏器.显示器部份该显示的地方呈非透明状态,为显示状态.d> . 反射与透射式液晶显示器. 在上述液晶显示器的背面上装一个反射板,就构成了反射式显示器,适用于明亮的环境.e>. 高容量点阵液晶显示器.如计算机显示屏,彩色平板电视屏,就是采用此类.二. 彩色液晶显示器原理.按彩色产生原理分: 彩色滤色膜方式 {TN型; STN型; VAN型; FLC型;}彩色光源方式: { TN型; STN型; FLC型}光开关彩色方式:{VAN型;PAN型;HAN型;GH方式.} 彩色滤色膜方式和彩色光源方式是利用彩色滤色膜和彩色光源用为彩色产生源,而其中的液晶单元仅仅起开关作用,因此这两种方式都叫做被动式彩色LCD.主动式彩色LCD的光开关彩色方式和GH方式中,液晶单元是过偏光子的作用使其产生双折射性和二色性的变化,直接捕捉色相变化而工作的.被动式LCD,担任光开关机能的液晶单元,其透过光是无色的黑白光.具体说,TN型,二层单元结构的D-STN型,附加位相差板的F-STN型,ECB方式的VAN 型,强电介质性液晶的FLC型.添加了黑色二色性染料的GH型等液晶单元得到了作用.1.彩色滤色膜方式的彩色LCD如图,具有黑白光开关机能的液晶单元和R,G,B,微彩色滤色膜组合,通过加法混色实现多色显示或全色显示. 按着带状.三角形等配置的R,G,B,各像素之间通常是黑底,所以提高了对比度和色纯度.一般情况下,彩色滤色膜上形成的透明电极在TFT(薄膜晶体管)驱动中作为全部的电极,而在纯矩阵驱动中作为带汰电极.这彩色Lcd的光透过率相当低,所以应附加后照光.后照光除提高LCD辉度有用外,与彩色滤色膜结合还可提高色纯度.彩色滤色片的R,G,B 吸收光,虽然因染色,颜料的色散及电沉积,印刷等有所不同,但都是宽带响应,与三波长的灯结合可实现高的色纯度.这种方法可作出:25.4---508mm的彩色LCD.用于摄相机,小型彩电等2.彩色光源方式的LCD.这种方式LCD中,彩色产生源是由彩色光源及具有黑白光开关机能的液晶构成.一般情况下使用R,G,B,三色作为彩色光源,也就是将卤光灯和氙灯等发出较强的白光,用分色镜分成R,G,B,三基色.另外在R,G,B,整个光源上使用了三个黑白光开关液晶单元,将R,G,B,的光一个个地入射到这些单元中.再用二色棱镜将由各个液晶分解生成的R图像,B图像,G图像等合成.现市场售的TV ,都是TN型和STN型液晶单元用作光开关.三. 液晶显示器驱动方式1.液晶的驱动电压要使液晶显示,两电极间所加电压应是交变的,且电压的正负幅度相同等 ,即不能有直流成份,否则易使液晶发行极化而分解,失效.另外,电压的频率不应低于30hz,否则显示闪烁;但频率也不能太高,若高于200hz液晶功耗大而发热升温,特性变差.2.静态驱动方式在电子表中一些所用位数不多的段式数码液晶显示器都使用静态驱动方式.(用异或门电路)3.点阵式LCD的时间分割驱动方式.像个人计算机的显示器就彩用点阵式,像素量大,不能使用静态驱动方式.时间分割法的原理: 电极为矩阵排列,按顺序给各电极加选通波形.通过此操作,由X电极和Y电极交点形成的像素全部可以是任意的显示状态,X电极称作为扫描电极,Y极叫作信号电极.所有X扫描电极依序加电夺波形完了,则称一个帧周期.对频率叫帧频.时间分割驱动,不仅仅对被选通的像素加电压,而且对非选通的像素加电压.(低于阈值电压).第一帧为正极驱动,第二帧为负极驱动,于是对液晶实验了两帧为周期的交流驱动,而信号电极在正极或负极的帧期间,对选通波形给-v 电位.对于非选通波形纵+V,于是在选通像素施加了波形.很显然,随着扫描电极的增加,有效电压变小,对比度下降.4.字符显示LCD在很多LCD中,在容量驱动中,就用LCD模块.如果用作图形显示,则不需字符发生器(ROM).等离子体显示屏(PDP)一. 特点工作电压低,显示屏厚度薄,有存储机能,工作寿命长从结构分: AC型PDP显示单元, DC型PDP显示单元,二. 原理:不论是AC型PDP显示单元, DC型PDP显示单元, 都是利用气体放电产生辉光进行显示的.与荧光灯的辉光放电原理是一样.在两个电极上加足够的电压引起辉光放电.因为气体中总是有少量的自由电子和正离子存在,在两极较强的电场作用下,电子和正离子都得到加速,电子在自已的行程上将气体原子电离而产生新的电子,正离子处于激发态的原子.激发态的原子回到静态而产生荧光. 在辉光放电中,靠近阴极处有一暗区,离开暗区为长度很短的阴极辉光区,阴极辉光区与阳极之间为较长的阳极辉光区.阴极与阳极爆裂间的电压主要降在阴极附近的暗区.R.G.B.荧光体受到显示单元中混合气体放电而发光的辉光照射后产生的红,绿,蓝的原理进行彩色显示.三. PDP的驱动方式.AC型PDP与DC型PDP的驱动方式相同的.分五大部份: 列驱动,行驱动,动态控制,数据缓冲器及电源部份.四. PDP的电源不论是什么型号的PDP,多利用DC-DC 或AC-DC 电源转换器供电.显示单元电压为180—250V.。

LCD结构工作原理LCD（Liquid Crystal Display）是一种广泛应用于电子产品的显示技术。

它使用液晶作为显示介质，通过光学和电学原理，将输入的电信号转换为可见的图像。

下面是LCD结构和工作原理的详细解释。

1.LCD结构：一块LCD通常由液晶层、透明电极层、彩色滤光层和背光源组成。

-液晶层：液晶层是LCD最重要的组成部分。

它由两片平行的玻璃基板组成，之间夹着液晶分子。

液晶分子可以通过电信号而改变排列状态，从而控制光的透过和阻挡。

-透明电极层：分别位于玻璃基板的内侧。

它们上面被涂上了透明导电材料，如ITO（铟锡氧化物），用于在液晶层上施加电场。

-彩色滤光层：位于液晶层和背光源之间。

它由红、绿、蓝三种颜色的滤光片组成，用于调整显示的颜色。

-背光源：提供光源，让图像在LCD上显示。

常见的背光源包括冷阴极荧光灯（CCFL）和LED灯。

2.LCD工作原理：LCD的工作基于液晶分子在电场作用下改变排列状态的原理。

液晶分子在不同排列状态下对光的透过性不同，这样就能够实现显示功能。

-第一状态：液晶分子处于正常状态，无电场作用，呈现等向性排列，无法改变光的振动方向，光通过时不会被改变方向。

这个状态下光线通过液晶层可以看到。

-第二状态：当电场通过液晶分子时，液晶分子的排列状态发生改变，呈现偏振性排列，能够改变光的振动方向。

光线通过液晶层后会被改变振动方向，进而无法通过彩色滤光层，形成暗区。

LCD的显示过程主要分为透射过程和背光过程。

透射过程：背光源上的光线发射出去，在透过彩色滤光层之前先通过透明电极层和液晶层。

在有电场施加时，液晶分子排列状态改变，光线受到阻挡，无法通过滤光层，这些区域会呈现暗色。

在无电场作用时，光线可以透过液晶层，经过滤光层后显示出不同的颜色。

背光过程：透过滤光层的光线进入背光源。

背光源提供后方的光源，通过反射和漫射的方式传播到液晶层。

背光源通常是一个均匀的亮度光源，可以提供高亮度的显示效果。

LCD工作原理分析LCD（液晶显示器）是一种高效节能、薄型化、轻巧化的显示技术，广泛应用于电子产品中。

其工作原理是利用液晶分子在电场作用下发生定向排列来调节光的透过性和偏振性。

本文将详细介绍LCD的工作原理。

液晶是一种特殊的物质，具有介于固体与液体之间的特性。

液晶分为各向同性液晶和各向异性液晶两种。

在LCD中，常用的是各向异性液晶。

1.液晶分子排列液晶分子结构特殊，其分子间的相互作用力非常弱。

在静止状态下，液晶分子呈现无规则排列。

当电场作用于液晶分子时，分子会沿电场方向定向排列。

液晶显示器的两片玻璃中间填充有液晶物质，两片玻璃上的电极通过外界电源提供电场。

液晶分子在电场作用下沿电场方向排列，从而实现光的控制。

2.透过和阻挡光液晶分子排列不同会影响光通过的透过率和偏振性。

液晶显示器中通常会有两片偏振器，即偏振板。

偏振板只允许一个方向的光通过，使得通过的光只具有一个方向的偏振性。

在液晶分子未受电场作用时，液晶分子是层层堆叠结构，称为“正规排列”。

此时，通过第一片偏振器的光会被液晶分子的结构吸收，无法透过。

液晶分子的结构会旋转光的偏振方向，进而使得通过第二片偏振器的光无法透过，显示器处于关闭状态。

当电场通过液晶分子时，液晶分子会发生定向排列，称为“横向排列”或“平行排列”。

在这种结构下，通过第一片偏振器的光的偏振方向与液晶分子的排列方向相同，光可以通过液晶显示器。

此时，液晶分子的结构不会旋转光的偏振方向，通过第二片偏振器的光可以透过，显示器处于开启状态。

通过调节电场的强度，可以控制液晶分子的排列程度，从而控制光通过的透过率。

液晶显示器中有一个控制电路，可以根据输入信号调节电场强度，实现对光的控制。

3.彩色显示原理在单色液晶显示器中，通过调节电场的强度只能实现黑白的显示。

而在彩色液晶显示器中，为了实现彩色显示，通常会采用三原色（红、绿、蓝）的颜色滤光片，将光分为红、绿、蓝三个通道。

彩色液晶显示器的每个像素点由三个次像素组成，分别对应红、绿、蓝三个通道。

液晶面板工作原理
液晶面板，又称为液晶显示器（LCD），是一种使用液晶材料的光学显示技术。

其工作原理基于液晶材料的光学特性和电场控制的原理。

液晶是一种介于液体和晶体之间的物质状态，具有单轴性和双折射性质。

一般液晶分为向列型和扭曲向列型两种，其中扭曲向列型是液晶面板中常用的类型。

液晶面板工作原理主要有以下几个步骤：
1. 构成层：液晶面板由两层平行的玻璃基板组成，中间填充液晶材料，形成液晶层。

2. 光的偏振：在液晶层之前的基板上，涂有垂直方向的偏振膜。

当光通过第一层偏振膜时，只有一个方向的光能通过。

3. 液晶取向：液晶分子在没有电场作用下呈现扭曲状态。

在液晶层中，涂有对齐膜，其取向方向与第一层偏振膜的方向垂直。

这种取向会将液晶分子扭曲起来，使其呈现光学各向异性。

4. 电场控制：在两层基板之间施加电场。

当电场作用于液晶层时，它改变了液晶分子的排列方式，使之与对齐膜的方向平行，从而取消了对光的扭曲。

这时液晶层变得透明，光能透过。

5. 光的旋转：在液晶层之后的基板上，涂有第二层偏振膜，其与第一层偏振膜的方向平行。

这样，当光通过液晶层时，它将
被旋转一定角度，从而能通过第二层偏振膜。

通过电场的控制，液晶分子的排列方式可以被改变，从而控制光的透过与不透过，实现显示效果。

需要注意的是，液晶材料对电场的响应是非线性的，因此在实际应用中需要使用电流驱动电路来控制电场的强度及方向，以达到精确控制液晶的状态的目的。

LCD 液晶显示屏工作原理一、工作原理和概念术语1、液晶显示屏的工作原理液晶（Liquid Crystal ）：是一种介于固态和液态之间的具有规则性分子排列，及晶体的光学各向异性的有机化合物，液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为物理上具有液体与晶体的特性，故称之为“液晶”。

液晶显示器LCD （Liquid Crystal Display ）：是新型平板显示器件。

显示器中的液晶体并不发光，而是控制外部光的通过量。

当外部光线通过液晶分子时，液晶分子的排列扭曲状态不同，使光线通过的多少就不同，实现了亮暗变化，可重现图像。

液晶分子扭曲的大小由加在液晶分子两边的电压差的大小决定。

因而可以实现电到光的转换。

即用电压的高低控制光的通过量，从而把电信号转换成光像。

（1）、液晶分子的电－光特性（如图2-1所示）（2）、液晶的电光控制特性（如图2-2所示）(a) （光光控制电压0109050%液晶显示器的电光特性（常暗模式）101009050%b ）液晶显示器的电光特性（常亮模式）液晶显示器的电光控制特性图中Uth —阈值电压（临界电压）；Usat —饱和电压透过率透过率控制电压图2-1液晶的电－光特性图图2-2 旋光性（3）、 液晶分子排列状态的改变可实现对光的控制液晶分子在偏光板间排列成多层，在不同层间， 液晶分子的长轴沿偏光板平行平面连续扭转90°，与偏光板的偏振光方向一致的偏振光，垂直射向无外加电场的液晶分子时，入射光将因其偏振方向随液晶分子轴的扭曲而旋转射出。

故称为扭曲向列型液晶显示器。

当给液晶层施以某一电压差时，液晶分子会改变它的初始排列状态而不扭转，不改变光的极化方向，因此经过液晶的光会被第二层偏光片吸收而整个结构呈现不透光的状态。

2、概念和术语 （1）、光学的各向异性液晶的特有性质，改变液晶两端电压，可改变液晶某一方向折射出的光的大小 （2）、偏振片（器）只能在特定方向上透过光线的器件（3）、像素、子像素、节距、分辨率(如图2-3所示)（4）、视角当背光源的入射光通过偏极片、液晶后，输出光便具备了特定的方向特性，假如从一个非常斜的角度观看一个全白的画面，我们可能会看到黑色或是色彩失真。

简述lcd的显示原理液晶显示器（LCD）是目前广泛应用于数字产品中的一种显示技术，像手机、电视、电脑等设备都可以使用LCD技术，这是因为LCD具有低功耗、低辐射、显示效果好等优点。

下面就来简单介绍一下LCD的显示原理。

LCD显示原理一般来说，光学显示系统原理都是基于透光性原理实现的，LCD也不例外。

LCD的显示原理就是在两块透明电极之间，夹杂着一层液晶薄膜，通过改变液晶分子排列的方式，使液晶分子间的电场彼此作用，控制透光性来实现显示的过程。

下面我们来详细解释一下它的原理过程：1. 液晶的极性液晶是能够在电场的作用下改变其光学特性的有机分子，具有正极性与负极性之分，根据不同的液晶类型，其极性也会有所区别，但大多数情况下都是关于主轴对称的。

因为液晶分子的选择性吸收特性，使其在不同定向方式下，具有不同的折射率。

这两种特性都是制作液晶显示器时不可或缺的。

2. 偏振偏振光指将光沿特定方向震动的光线。

由于与液晶分子不同定向相互作用时的折射率不同，会引起整束光线的偏转。

在没有电场的影响下，液晶分子的简单排列方案是连续的和上下建筑相间的平行，给偏振光发送的是几乎所有方向的光线，导致通过液晶样片的光线被解偏后，是毫无价值的。

3. 电场作用在液晶两电极之间加上外电场，在电场的作用下，液晶分子会沿着电场方向发生定向改变，并且在改变的同时产生一个基本的折射率变化。

在电场的作用下，液晶分子可以被分成两类，一种是沿电场方向对齐的液晶分子，另一种则是垂向电场方向对齐的液晶分子。

不同类型的液晶分子具有明显的折射率变化，在电场作用下，液晶分子的折射率和光学性质也会发生改变，导致透过样品的光线得到正确的解偏。

4. 显示当外加电场改变后，液晶分子的排列状态会发生改变，导致透过液晶样片的偏振光会发生改变，并在相应区域形成明暗的显示。

总之，“液晶”是通过控制电场来控制其透光特性，间接地影响吸收、透射或反射光的偏振方向和光的强度，以实现显示的过程的。

lcd液晶屏工作原理
液晶屏的工作原理是基于液晶的物理特性。

液晶是一种介于固体与液体之间的物质，具有介于晶体与液体之间的特殊性质。

液晶屏通过控制液晶分子的排列方式，实现不同颜色的显示。

液晶屏通常由两层平行的玻璃基板组成，两层玻璃基板之间有液晶分子层。

这些液晶分子可以对光线进行调制。

液晶屏工作的关键是在两层基板之间施加电场。

当没有电场施加在液晶分子上时，分子会通过相互作用形成平行排列。

在这种情况下，光会通过液晶分子层，并且屏幕上不会显示任何图像。

当有电场施加在液晶分子上时，液晶分子会发生扭曲，改变透明度。

通过调整电场的强度，可以控制液晶分子的扭曲程度，从而控制光的透过程度，实现显示不同颜色的效果。

液晶屏通常使用三原色（红、绿、蓝）的像素来生成各种颜色的图像。

每个像素点都由一个红、一个绿和一个蓝的子像素组成。

通过控制每个子像素的液晶分子的扭曲程度来调整颜色和亮度。

液晶屏工作原理简单来说就是通过控制液晶分子的排列方式来控制光的透过程度，从而实现显示不同颜色和亮度的图像。

这种技术被广泛应用于电视、计算机显示器、手机等设备上。
