HIGH EFFICIENCYTURBO BLOWER MANUAL空气悬浮离心鼓风机操作手册前言本手册提供有公司离心鼓风机安装、操作和维护的信息。
然而，它并没有提供设备所有部件的详细描述或针对意外事故的对策在操作设备之前，请务必阅读这些说明。
按照说明操作，以避免维护、修理和操作上的危险。
如有异常或可疑操作，请与总部联系本手册属于公司包含机密信息。
未经公司的书面同意，本手册的任何部分不得复制或传送。
目录 (1)前言1.介绍 (4)1.1.一般 (4)1.2.保证 (4)1.3.责任范围 (4)1.4.适用范围 (4)1.5.产品规格 (4)1.6.产品配置 (5)1.6.1.永磁电机(永磁) (5)1.6.2.逆变器 (5)1.6.3.触摸液晶显示器 (5)1.6.4.操作传感装置 (6)1.6.5.密封 (6)1.6.6.备件 (6)2.安全 (6)3.存储 (8)3.1.90天内入库 (8)3.2.贮存时间超过90天 (8)4.安装 (9)4.1.产品确认 (9)4.2.安装位置选择 (9)4.3.运输 (10)4.4.管道 (11)4.4.3.排出管路 (11)4.4.3.1.离心鼓风机排出管路的配置 (11)4.4.4.吸入管路 (12)4.4.4.1.检查吸入过滤器是否与产品连接。
(12)4.5.主电源及接地 (13)4.6.连接控制线 (14)4.7.为试运行做准备 (14)5.操作 (15)5.1.本地操作 (16)5.1.1.触摸屏显示配置 (16)5.1.1.1.触摸屏主屏幕 (16)5.1.1.2.触摸屏设置 (17)5.1.1.4.控制参数设置画面 (20)5.1.1.5.触摸屏数据记录屏幕 (20)5.1.1.6.帮助屏幕 (21)5.1.2.设置操作的条件 (22)5.1.2.1.设置操作模式和控制模式 (22)5.1.3.设置SV (22)5.2.远程操作(Remote_SW) (22)5.2.1.信号的内容 (22)5.2.2.远程操作程序 (24)5.3.通信的操作(REMOTE_COM) (24)6.维护/修理 (25)6.1.一般注意事项 (25)6.2.循环检验项目 (25)6.3.零件检查及更换周期 (27)7.联系方式 (31)1.介绍1.1.一般公司公司保证交付的产品没有任何问题，并在从我方交付之日起12个月内进行缺陷担保。
目录1.风机的用途及适用范围.............................................................................. 错误!未定义书签。
2. 风机的结构形式............................................. 错误!未定义书签。
3. 风机的安装、调整和试运转（分别为D式、F式）............... 错误!未定义书签。
4. 风机的运行................................................. 错误!未定义书签。
5. 风机的维护................................................. 错误!未定义书签。
6. 风机成套供货范围（一台）................................... 错误!未定义书签。
7. 订货需知（需提供下列资料）................................. 错误!未定义书签。
8. 备件订货说明............................................... 错误!未定义书签。
表一：经常或定期检查项目 ................................ 错误!未定义书签。
表二：运行时每3—6个月检查的项目 ....................... 错误!未定义书签。
表三：风机的主要故障及排除方法 .......................... 错误!未定义书签。
表四：轴承振动允许值 .................................... 错误!未定义书签。
附图I ................................................... 错误!未定义书签。
A、D式传动方式离心风机使用说明书目录一、概述……………………………………………………….二、产品主要结构简介……………………………………….三、电控柜简介……………………………………………….四、机组的安装……………………………………………….五、润滑油系统的冲洗及加注润滑油……………………….六、操作与使用……………………………………………….七、风机的维护……………………………………………….序言为使用户能正确使用和维护产品，提高风机的运行效率，延长使用寿命，以及防止意外事故发生，请用户在安装使用风机前，务必对该使用说明书所叙述的内容进行仔细阅读，并加以理解，以免发生差错。
本使用说明书请用户妥善保存，以便随时查阅。
一、概述本说明书主要适用于A、D型传动结构的单吸入（或双吸入）离心式风机，关于A、D型传动的具体意义，详见如下：1、风机型号的后缀风机型号的后缀（风机的型号的末尾英文字母）代表风机的不同传动方式，常见的如下：A式传动—风机叶轮与电机直联。
无轴承风机。
C式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用皮带轮方式联接。
D式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用联轴器联接。
F式传动—风机的两个轴承分别位于风机的两侧，风机与电机之间用联轴器联2、风机的型号的前缀根据风机的使用环境不同，风机的用途不同，对风机的型号的前缀（风机的型号的第一个字母）不同。
常见的如下：G—鼓风机Y—引风机R—热风机W—高温风机M—煤粉风机F—防腐风机MC—煤磨除尘风机SL—循环耐磨风机等等。
二、产品主要结构简介风机机组除风机本体外，根据用户需要，可配备各种外配套，主要有液力耦合器（或液体电阻调速器）、电机（或变频电机）、慢转装置、差动导叶调节装置（也称调节门）风机进、出口膨胀节、润滑油站、电动执行器、消声器、电控柜（或机旁仪表柜）、高压（或低压柜）…等。
对外配置的配置，不同的用户有不同的要求，具体的供货范围根据合同。
除尘类离心鼓风机说明书目录1.一般事项 (3)2.风机概述 (4)3.风机的安装 (25)4.风机试运转要领 (65)5.试运转精度检查记录 (75)6.风机起动、停止及维护 (77)7.风机振动 (87)8.风机的故障及原因 (90)9.高温风机的有关问题 (93)10.辅助设备 (94)1、一般事项1.1序言本说明书根据工业用离心类鼓引风机的一般结构，性能及技术要求。
为满足用户正确安装、使用、维护风机的需要而编制的通用说明书。
本说明对配备稀油润滑系统的滚动轴承烧结引风机，除尘风机、环冷风机、锅炉风机等风机产品的安装、运转、使用、维护方法等要点作了介绍。
为正确进行上述操作，应由有经验丰富的人员承担。
由于此类风机品种复杂。
结构及配套不尽相同，用户工艺流程也有所不同，因此，敬请用户及操作人员结合现场情况，随机处置，使风机处于最佳安装及运行状态。
1.2使用范围本说明书论及的风机产品所输送的气体在进入风机前应经过除尘，气体含尘量一般应≤100mg/Nm3。
本说明书论及的风机产品，其工作环境应在室内。
对于安装在室外的风机，用户在购机时应提出要求或由用户对风机轴承箱及主电机采取相应的保护措施。
本说明书使用于同类结构的其它风机。
本说明书不包括电动机及其启动设备的安装及使用维护规格。
结合本说明书，使用单位应根据工艺流程，电控及其自控的实际情况编制现场操作规程。
1.3相关文件操作上述风机时。
除按本说明书的要求外，还应参照下述资料。
（1）风机制造厂随机所附文件a、产品说明书b、随机附件c、风机装箱单（2）风机制造厂随机所附文件a、电机说明书及外形图；b、液力偶合器说明书（及外形图；（如有）c、风机润滑系统说明书。
（如有）1.4用户订货一般注意事项（1）用户订货时商定执行的标准及相应条款。
（2）用户订货时提出风机额定工况性能参数要求。
a、风机进气流量（m3/mim）；b、风机静压（kPa或毫米水柱）；c、风机进气温度（℃）；d、风机进气气体成份容积百分比（或混合气体的R、K及密度）；e、风机进气介质含尘量；f、风机安装地区气象参数及风机工作环境。
离心风机操作规程一、引言离心风机是一种常见的工业设备，广泛应用于通风、空调、工业生产等领域。
为了确保离心风机的安全运行和有效使用，制定并严格执行离心风机操作规程是非常重要的。
本文将详细介绍离心风机的操作规程，包括操作前的准备工作、操作步骤、安全注意事项等。
二、操作前的准备工作1. 确认离心风机的工作状态：检查离心风机的电源是否正常，确认风机是否有异常噪音或者振动。
2. 检查风机周围环境：确保风机周围没有易燃、易爆或者有害气体等危（wei）险物质。
3. 检查风机的防护措施：检查离心风机的防护罩、防护网等是否完好无损。
4. 确保操作人员的安全：操作人员应穿戴好安全帽、防护眼镜、防护手套等个人防护装备。
三、离心风机的操作步骤1. 启动离心风机：a. 打开离心风机的电源开关，确保电源供应稳定。
b. 按照离心风机的启动顺序，逐个启动风机及其相关设备。
c. 检查离心风机的运行状态，包括转速、噪音、振动等，确保正常运行。
2. 调节离心风机的工作参数：a. 根据实际需要，调节离心风机的转速、风量等工作参数。
b. 使用合适的仪器或者设备，对离心风机的工作参数进行监测和调整。
3. 运行期间的监测与维护：a. 定期检查离心风机的运行状态，包括转速、温度、振动等，如有异常及时处理。
b. 定期清洁离心风机的内部和外部，保持良好的工作环境。
c. 定期检查离心风机的润滑情况，如有需要及时添加润滑油。
4. 住手离心风机：a. 在停机前，逐渐减小离心风机的负荷，使其逐渐住手运转。
b. 关闭离心风机的电源开关，切断电源供应。
四、安全注意事项1. 操作人员应经过专业培训，熟悉离心风机的操作规程，并严格按照规程操作。
2. 操作人员在操作离心风机时，应保持清醒状态，不得饮酒或者服用药物。
3. 禁止未经授权的人员操作离心风机，确保惟独经过培训和授权的人员才干进行操作。
4. 在离心风机运行期间，严禁将手或者其他物体伸入风机内部，以免发生意外伤害。
ShangFeng上风shunarENQ节能型节能型离心通风机安装维护使用说明书浙江上风实业股份有限公司操作须知在使用本通风机之前，请仔细阅读本使用说明书，并完全理解说明书的全部内容，这样才能使本风机安全地运转。
尽管本说明书的内容是经过仔细核对的，但如果出现什么疑点，不正确的解释，或是有遗漏，请与我公司取得联系。
为了说明本通风机的具体内容，说明书里有些图解没有表示出盖门、防护设施及罩等。
因此要在风机操作之前按说明书内容所示将罩门关好，如果忽略了这点，便会产生一系列危险，或引起某些部件的损坏。
注意：禁止将雨水淋到电机，避免将电机烧坏。
安装须知为了确保通风机的安全运行，在安装时应注意以下各项：1、接线所使用的电气接线一定要等于或超过每台通风机电机铭牌上规定的性能值。
不要与能够产生噪声的设备，如电焊机、高频淬火机等共用一个电源配电盒。
应由熟练的电气人员来连接动力线。
2、接地所使用的接地线，必须是铜导线，其横截面积应超过10mm2,电阻低于10Q。
一般来讲，每台通风机电机的地线应接到单独的接地柱上。
3、环境条件通风机应适合在下述规定的实际环境和运行条件中使用。
•电源电压：额定的电源电压的±10%•电源频率：50Hz±0.5Hz或 60Hz±0.5Hz•环境温度：5°C〜45°C范围内，且24h平均温度应不超过40°C •相对湿度：低于75%•湿度变化的原则是不应引起冷凝•大气：没有过分的灰尘、酸气、腐蚀气体和盐分。
•防止通风机受到外来不正常的振动。
如果掌握这些条件感到有困难，请直接与我们取得联系。
目次1前言 (4)2安全防护须知 (6)2.1基本操作要求 (6)2.2接通电源之前的要求 (6)2.3接通电源以后的要求 (7)2.4常规检查 (7)2.5开机前的准备工作 (7)2.6操作 (7)2.7维修前的准备工作 (8)2.8维修操作 (8)2.9维修后的处理 (8)3吊运与安装 (9)3.1安装前的准备工作 (9)3.1.1环境要求 (9)3.1.2总电源 (9)3.2吊运 (9)3.3如何安装 (10)3.3.1地基要求 (12)3.3.2水平调整 (13)3.4操作前的检查 (13)4节能型离心通风机安装后的维护、调试和保养 (13)4.1安装最初阶段的维护 (13)4.2安装后通风机的调试 (14)4.3节能型离心通风机运行中的维护 (14)4.4节能型离心通风机运行中的维护保养 (16)5技术参数 (17)5.1技术参数说明 (17)5.2技术参数 (17)6检查与维修 (18)6.1常规检查 (18)6.2定期检查 (18)6.3润滑、冷却 (19)6.3.1润滑装置——轴承箱 (19)6.3.2冷却装置 (19)6.4节能型离心通风机的调整和维修 (19)6.4.1三角型皮带的调整 (19)1前言节能型离心通风机概述浙江上风公司为客户提供的节能型离心通风机是根据用户提供的性能参数和使用环境，在国家通用系列风机的基础上，运用上海交通大学、北京航空航天大学的CAD技术进行优化设计，结合ABB公司通风机技术，对通风机的性能、结构系统进行改进的高效系列通风机中选型的产品。
除尘类离心鼓风机说明书目录1.一般事项 (3)2.风机概述 (4)3.风机的安装 (25)4.风机试运转要领 (65)5.试运转精度检查记录 (75)6.风机起动、停止及维护 (77)7.风机振动 (87)8.风机的故障及原因 (90)9.高温风机的有关问题 (93)10.辅助设备 (94)1、一般事项1.1序言本说明书根据工业用离心类鼓引风机的一般结构，性能及技术要求。
为满足用户正确安装、使用、维护风机的需要而编制的通用说明书。
本说明对配备稀油润滑系统的滚动轴承烧结引风机，除尘风机、环冷风机、锅炉风机等风机产品的安装、运转、使用、维护方法等要点作了介绍。
为正确进行上述操作，应由有经验丰富的人员承担。
由于此类风机品种复杂。
结构及配套不尽相同，用户工艺流程也有所不同，因此，敬请用户及操作人员结合现场情况，随机处置，使风机处于最佳安装及运行状态。
1.2使用范围本说明书论及的风机产品所输送的气体在进入风机前应经过除尘，气体含尘量一般应≤100mg/Nm3。
本说明书论及的风机产品，其工作环境应在室内。
对于安装在室外的风机，用户在购机时应提出要求或由用户对风机轴承箱及主电机采取相应的保护措施。
本说明书使用于同类结构的其它风机。
本说明书不包括电动机及其启动设备的安装及使用维护规格。
结合本说明书，使用单位应根据工艺流程，电控及其自控的实际情况编制现场操作规程。
1.3相关文件操作上述风机时。
除按本说明书的要求外，还应参照下述资料。
（1）风机制造厂随机所附文件a、产品说明书b、随机附件c、风机装箱单（2）风机制造厂随机所附文件a、电机说明书及外形图；b、液力偶合器说明书（及外形图；（如有）c、风机润滑系统说明书。
（如有）1.4用户订货一般注意事项（1）用户订货时商定执行的标准及相应条款。
（2）用户订货时提出风机额定工况性能参数要求。
a、风机进气流量（m3/mim）；b、风机静压（kPa或毫米水柱）；c、风机进气温度（℃）；d、风机进气气体成份容积百分比（或混合气体的R、K及密度）；e、风机进气介质含尘量；f、风机安装地区气象参数及风机工作环境。

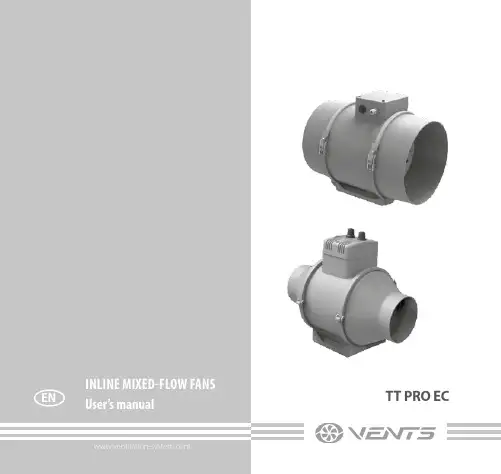

INLINE MIXED-FLOW FANS User’s manual TT PRO ECENCONTENTSDelivery set (6)Brief description (6)Operation guidelines (6)Designation key (7)Installation (8)Operation algorithm (9)Maintenance (10)Storage and transportation regulations (10)Manufacturer’s warranty (11)This user’s manual is a main operating document intended for technical, maintenance, and operating staff. The manual contains information about purpose, technical details, operating principle, design, and installation of the TT PRO EC unit and all its modifications.Technical and maintenance staff must have theoretical and practical training in the field of ventilation systems and should be able to work in accordance with workplace safety rules as well as construction norms and standards applicable in the territory of the country.All user’s manual requirements as well as the provisions of all the applicable local and national construction, electrical, and technical norms and standards must be observed when installing and operating the unit.Disconnect the unit from the power supply prior to any connection, servicing, maintenance, and repair operations.Only qualified electricians with a work permit for electrical units up to 1000 V are allowed for installation. The present user’s manual should be carefully read before beginning works. Check the unit for any visible damage of the impeller, the casing, and the grille before starting installation. The casing internals must be free of any foreign objects that can damage the impeller blades.While mounting the unit, avoid compression of the casing! Deformation of the casing may result in motor jam and excessive noise.Misuse of the unit and any unauthorised modifications are not allowed.Do not expose the unit to adverse atmospheric agents (rain, sun, etc.).Transported air must not contain any dust or other solid impurities, sticky substances, or fibrous materials.Do not use the unit in a hazardous or explosive environment containing spirits, gasoline, insecticides, etc.Do not close or block the intake or extract vents in order to ensure the efficient air flow.Do not sit on the unit and do not put objects on it.The information in this user’s manual was correct at the time of the document’s preparation.The Company reserves the right to modify the technical characteristics, design, or configuration of its products at any time in order to incorporate the latest technological developments.Never touch the unit with wet or damp hands.Never touch the unit when barefoot.This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involvedCleaning and user maintenance shall not be made by children without supervisionChildren shall not play with the appliance.Connection to the mains must be made through a disconnecting device, which is integrated into the fixed wiring system in accordance with the wiring rules for design of electrical units, and has a contact separation in all poles that allows for full disconnection under overvoltage category III conditions.If the supply cord is damaged, it must be replaced by the manufacturer, its service agent, or similarly qualified persons in order to avoid a safety hazard.If the cord set is damaged, it must be replaced by a special cord set available from the manufacturer or its service agent. CAUTION: In order to avoid a safety hazard due to inadvertent resetting of the thermal cut-out, this unit must not be supplied through an external switching device, such as a timer, or connected to a circuit that is regularly switched on and off by the utility. Ensure that the unit is switched off from the supply mains before removing the guard.Precautions must be taken to avoid the back-flow of gases into the room from the open flue of gas or other fuel-burning appliances.DELIVERY SETpc.1Fan —Screws and dowels — 4 pcs.1pc.manual—User’s1pc.box —PackingBRIEF DESCRIPTIONThe product described herein is a mixed-flow inline fan for supply or exhaust ventilation of premises heated during winter time.The fan is designed for connection to ø 100, 125, 150, 160, 200, 250 and 315 mm air ducts.The fan is equipped with an energy-efficient and high-performance electronically commutated motor (EC motor) and with a built-in speed controller.An external control unit can be connected to the fan (purchased separately).The fan design is constantly being improved, thus some models may be slightly different from those described in this manual.OPERATION GUIDELINESThe fan is rated for connection to single-phase AC 220-240 V/50 (60) Hz power mains.The fan is rated for continuous operation.Air motion direction in the system must match the pointer on the fan casing.Hazardous parts access and water ingress protection rating is IPX4.The fan is rated for operation at the ambient temperature ranging from +1 °C up to +40 °C.Transported air temperature must not exceed +40 °C. Temperature up to +60 ° C is allowed for a short time (up to 15 minutes).The ventilator is rated as a class II electric appliance.DESIGNATION KEYTT PRO100 EC UOptions:U: speed controller with an electronic thermostat and atemperature sensor integrated inside an air duct. Temperature-based operation logicUn: speed controller with an electronic thermostat and anoutdoor temperature sensor fixed on a 4 m cord. Temperature-based operation logicP: integrated smooth speed controllerMotor typeOutlet duct diameter [mm]Fan modelTo comply with the ErP 2018 regulation, a local demand controller must be used.INSTALLATIONThe fan is suitable both for horizontal or vertical mounting on the floor, on the wall or on the ceiling (Fig. 1). While mounting the fan provide extra protection against water ingress, such as:1. For the top mounting: install an outer protecting hood above (Fig. 2).2. For any mounting position: connect an air duct on both sides of the fan (Fig. 2).The mounting sequence is shown in Fig. 3-8.The sequence of connecting the fan to power mains is shown in Fig. 9-11, 13-14.The fan wiring diagram is shown in Fig. 15.TERMINAL DESIGNATIONS ON WIRING DIAGRAMSQF external circuit breakerХ1terminal block for 230 V/50-60 Hz powermainsХ2terminal block for connection of an externalspeed controllerS1external speed controller 0-10 VR1internal speed controllerSW DIP switchOPERATION ALGORITHMThe motor is controlled by sending of an external control signal from 0 to 10 V to the X2 terminal block or by the R1 internal speed controller. Control method selection is carried out by means of the SW DIP switch:– DIP switch in IN position. The control signal is set by the R1 internal speed controller, which allows to turn the fan on and off, smoothly adjust the speed of the fan motor (air flow) in the range from minimum to maximum speed.Rotations are controlled from minimum (extreme right position) to maximum (extreme left position). When rotating clockwise, the rotations decrease.– DIP switch in EXT position. The control signal is set by the S1 external control unit.The TT PRO EC U (Un) fan is equipped with an electronic module TSC (speed controller with an electronic thermostat) for automatic fan speed control (air flow) depending on the air temperature.The terminal compartment incorporates 2 control knobs:• presetting speed• setting electric thermostat threshold valueThe thermostat operation indicator is located on the fan cover.To set the thermostat threshold, rotate the thermostat control knob clockwise to increase or counter-clockwise to decrease the temperature set point.To set the fan speed (air flow), rotate the speed control knob in the same way.CAUTION! In case of short-term effects of electrostatic disturbance on the TT PRO EC U (Un) fan, the fan may stop. To restore it, turn the fan off and on with the speed controller, which is located on the fan casing.MAINTENANCEClean the product surfaces regularly (once in 6 months) from dust and dirt (Fig. 18-21). Disconnect the fan from power mains prior to any maintenance operations. To clean the fan, use a soft cloth or a brush wetted in a mild detergent solution. Avoid water ingress to electrical components.Wipe the unit surfaces dry after cleaning.TROUBLESHOOTINGProblem Possible reasons TroubleshootingWhen the unit is connected to power mains, the fan does not rotate and does not respond to any controls.No power supply.Make sure the power supply lineis connected correctly, otherwisetroubleshoot the connection error. Internal connection fault.Contact the Seller.Low air flow.The ventilation system is clogged.Clean the ventilation system.Increased noise, vibration.The impeller is clogged.Clean the impeller.The fan is not secured well or is notmounted properly.Troubleshoot the installation error. The ventilation system is clogged.Clean the ventilation system.STORAGE AND TRANSPORTATION REGULATIONS• Store the unit in the manufacturer’s original packaging box in a dry closed ventilated premise with temperature range from +5 ˚С to +40 ˚С and relative humidity up to 70 %.• Storage environment must not contain aggressive vapors and chemical mixtures provoking corrosion, insulation, and sealing deformation.• Use suitable hoist machinery for handling and storage operations to prevent possible damage to the unit.• Follow the handling requirements applicable for the particular type of cargo.• The unit can be carried in the original packaging by any mode of transport provided proper protection against precipitation and mechanical damage. The unit must be transported only in the working position.• Avoid sharp blows, scratches, or rough handling during loading and unloading.• Prior to the initial power-up after transportation at low temperatures, allow the unit to warm up at operating temperature for at least 3-4 hours.MANUFACTURER’S WARRANTYThe product is in compliance with EU norms and standards on low voltage guidelines and electromagnetic compatibility. We hereby declare that the product complies with the provisions of Electromagnetic Compatibility (EMC) Directive 2014/30/ EU of the European Parliament and of the Council, Low Voltage Directive (LVD) 2014/35/EU of the European Parliament and of the Council and CE-marking Council Directive 93/68/EEC. This certificate is issued following test carried out on samples of the product referred to above.The manufacturer hereby warrants normal operation of the unit for 24 months after the retail sale date provided the user's observance of the transportation, storage, installation, and operation regulations. Should any malfunctions occur in the course of the unit operation through the Manufacturer's fault during the guaranteed period of operation, the user is entitled to get all the faults eliminated by the manufacturer by means of warranty repair at the factory free of charge. The warranty repair includes work specific to elimination of faults in the unit operation to ensure its intended use by the user within the guaranteed period of operation. The faults are eliminated by means of replacement or repair of the unit components or a specific part of such unit component.The warranty repair does not include:• routine technical maintenance• unit installation/dismantling• unit setupTo benefit from warranty repair, the user must provide the unit, the user's manual with the purchase date stamp, and the payment paperwork certifying the purchase. The unit model must comply with the one stated in the user’s manual. Contact the Seller for warranty service.The manufacturer’s warranty does not apply to the following cases:• User’s failure to submit the unit with the entire delivery package as stated in the user’s manual including submission with missing component parts previously dismounted by the user.• Mismatch of the unit model and the brand name with the information stated on the unit packaging and in the user's manual.• User’s failure to ensure timely technical maintenance of the unit.• External damage to the unit casing (excluding external modifications as required for installation) and internal components caused by the user.• Redesign or engineering changes to the unit.• Replacement and use of any assemblies, parts and components not approved by the manufacturer.• Unit misuse.• Violation of the unit installation regulations by the user.• Violation of the unit control regulations by the user.• Unit connection to power mains with a voltage different from the one stated in the user's manual.• Unit breakdown due to voltage surges in power mains.• Discretionary repair of the unit by the user.• Unit repair by any persons without the manufacturer’s authorization.• Expiration of the unit warranty period.• Violation of the unit transportation regulations by the user.• Violation of the unit storage regulations by the user.• Wrongful actions against the unit committed by third parties.• Unit breakdown due to circumstances of insuperable force (fire, flood, earthquake, war, hostilities of any kind, blockades).• Missing seals if provided by the user’s manual.• Failure to submit the user’s manual with the unit purchase date stamp.• Missing payment paperwork certifying the unit purchase.Quality Inspector’s Stamp Manufacture Date Sold by(name and stamp of the seller)Purchase DateTT PRO EC____________________________。
目录1.风机的用途及适用范围 (1)2.风机的结构形式 (1)3.风机的安装、调整和试运转（分别为D式、F式） (2)4.风机的运行 (5)5.风机的维护 (6)6.风机成套供货范围（一台） (6)7.订货需知（需提供下列资料） (7)8.备件订货说明 (7)表一：经常或定期检查项目 (9)表二：运行时每3—6个月检查的项目 (9)表三：风机的主要故障及排除方法 (11)表四：轴承振动允许值 (12)附图I (13)附图II (14)附图III (15)附图IV (16)附图V (17)附图VI (18)本技术文件受法律保护，未经本公司同意，不得使用、复制、扩散或以其它方式提供给第三方。
1.风机的用途及适用范围该说明书适用于成都电力机械厂(CPMW)设计制造的D式(悬臂式)、F式(双支撑)离心风机的安装调试。
1.1 各系列风机适用于汽轮发电机组蒸汽锅炉的送、引、一次、二次、密封、排粉、增压风机等系统，也适用于矿井及其它工业的强制通风。
1.2 送、一次、二次、密封风机输送的介质为常温空气，其最高温度不超过80℃；引、增压风机输送介质为烟气，其最高温度不超过250℃；排粉风机输送的介质为含尘量不大于80 g/m3、最高温度不超过250℃的非腐蚀性气体。
1.3在引风机前须加装除尘装置，除尘效率不得低于99％，进入风机的烟气含尘量一般应小于200mg/m3。
2.风机的结构形式2.1 各系列离心风机由不同机号组成。
风机进出口角度分别为0°、45°、90°、135°、180°、225°共六种标准角度供选配，特殊进出口角度在订货时协商解决2.3 通风机叶轮的旋转方向可分为右旋和左旋两种，从电动机端看风机顺时针旋转为右旋，逆时针旋转为左旋。
2.4 各系列风机主要由叶轮、机壳、进气箱、集流器、调节门及转动组等部分组成。
2.4.1 常规风机叶轮为板式或机翼式叶片，采用Q345R钢板焊接而成。
使用说明书鼓风机系5级、单吸入双支承结构。
定子为垂直剖分式，铸铁制造，由进气机壳、出气机壳、中间机壳组成，进气口、出气口均水平以便于安装及管路的铺设；中间机壳上设有将叶轮产生的空气动压力转变为静压力和将空气导入下一级入口的扩压器和回流道。
中间机壳上装有迷宫环，以防止和减小气体泄漏。
主轴采用优质碳结构钢制成，并经热处理和精加工而成，其上装有叶轮、平衡盘，半联轴器等。
叶轮系铝合金铸件，除流道外全部加工而成。
经静平衡校验后，按顺序装于轴上，再进行动平衡校验，平衡等级为G2.5级，以防止设备在运转中出现有害的振动，损坏转子。
主轴两端装有滚动轴承（SKF6316），润滑脂为ZL-2锂基润滑脂。
本机由电动机通过弹性联轴器驱动，从电动机一端看，转子顺时针方向旋转。
鼓风机与电动机一起安装在机座上。
3 性能风机出厂前均按标准进行空气动力试验，将试验数据输入微机后，绘出风压、风量、效率性能曲线。
风量：风量大致在85m3/min和145m3/min之间变化。
风量由大到小变化时，升压则由小到大变化，当风量在85m3/min以下时，鼓风机发生喘振，产生不正常的振动与冲击，在这种情况下工作是不允许的，因此在此范围内应加以控制，并应尽快地打开输出阀门来避免长期在此状态下运转。
鼓风机的最佳工作范围在105m3/min至135m3/min，此时可以取得较高的效率。
2 升压：升压值范围在89000pa至70200pa之间，与风量相对应升压85000pa至75000pa 之间取得较高的效率。
温度：使用气体温度为常温空气。
因为输入气体的的温度会给鼓风机的性能带来影响，吸入气体温度比设计条件高时得不到预定的输出压力，相反吸入温度下降时，因输出压力过大，轴功率也会增大。
压力：吸入压力比设计压力增大，轴功率也会增加。
吸入压力下降时，也得不到规定的输出压力。
4 安装鼓风机的安装是一项十分重要的工作，施工过程中应充分注意。
4.1风机的安装是分层进行的，首先安装下层的机座，待机座调平后再安装机体和电机，以避免因机座的安装误差使机体产生变形。
目录1.风机的用途及适用范围 (1)2.风机的结构形式 (1)3.风机的安装、调整和试运转（分别为D式、F式） (2)4.风机的运行 (5)5.风机的维护 (6)6.风机成套供货范围（一台） (6)7.订货需知（需提供下列资料） (7)8.备件订货说明 (7)表一：经常或定期检查项目 (8)表二：运行时每3—6个月检查的项目 (8)表三：风机的主要故障及排除方法 (10)表四：轴承振动允许值 (11)附图I (12)附图II (13)附图III (14)附图IV (15)附图V (16)附图VI (17)本技术文件受法律保护，未经本公司同意，不得使用、复制、扩散或以其它方式提供给第三方。
1.风机的用途及适用范围该说明书适用于成都电力机械厂(CPMW)设计制造的D式(悬臂式)、F式(双支撑)离心风机的安装调试。
1.1 各系列风机适用于汽轮发电机组蒸汽锅炉的送、引、一次、二次、密封、排粉、增压风机等系统，也适用于矿井及其它工业的强制通风。
1.2 送、一次、二次、密封风机输送的介质为常温空气，其最高温度不超过80℃；引、增压风机输送介质为烟气，其最高温度不超过250℃；排粉风机输送的介质为含尘量不大于80 g/m3、最高温度不超过250℃的非腐蚀性气体。
1.3在引风机前须加装除尘装置，除尘效率不得低于99％，进入风机的烟气含尘量一般应小于200mg/m3。
2.风机的结构形式2.1 各系列离心风机由不同机号组成。
风机进出口角度分别为0°、45°、90°、135°、180°、225°共六种标准角度供选配，特殊进出口角度在订货时协商解决2.3 通风机叶轮的旋转方向可分为右旋和左旋两种，从电动机端看风机顺时针旋转为右旋，逆时针旋转为左旋。
2.4 各系列风机主要由叶轮、机壳、进气箱、集流器、调节门及转动组等部分组成。
2.4.1 常规风机叶轮为板式或机翼式叶片，采用Q345R钢板焊接而成。
对于大机号、高转速的风机，采用WH60或更高强度等级的高强度合金钢。
2.4.2 机壳用Q235钢板焊接而成。
引、排粉、增压风机机壳内壁焊有Q345防磨衬板，以便磨损后更换，外侧焊有肋板以增强刚性。
大机号风机的壳体另加型钢支撑固定在基础上。
机壳与集流器用螺栓连接。
集流器或进气箱进口可配置调节门。
机壳做成剖分式结构，拆开上部后转子可直接吊出。
机壳设有人孔门以便维护和检查。
2.4.3 集流器采用双曲线喇叭形，出口插入叶轮。
2.4.4 调节门通过调节叶片开度调节风量。
（排粉机不带调节门，根据用户要求可另行订货。
）2.4.5 转动部采用D式或F式传动方式，滚动轴承支撑运转，用联轴器直接与电动机连接驱动。
轴承箱配有温度计和油标，采用稀油润滑，油位应始终保持在油位线内。
并采用循环水道冷却，其用水量约为0.5～1.5m3/h。
2.5 叶轮制成后按JB/T9101《通风机转子平衡》规定进行平衡校正及按JB/T6445《通风机叶轮超速试验》规定进行超速试验，运行平稳可靠。
3.风机的安装、调整和试运转（分别为D式、F式）A: D式风机的安装、调试和试运转安装前应详细阅读本说明书和装配图纸，了解其结构、各部分间隙的调整并对风机各部件进行检查，如有问题及时解决。
现对D式（悬臂式）风机的安装简述如下：3.1a D式（悬臂式）风机的安装和调整方法：3.1.1 a D式风机的安装步骤：（1）机壳下半部粗定位。
（2）叶轮和主轴承找平、找正后安装就位（3）电机与风机主轴找平、找正、同轴度调整。
（4）机壳、集流器等安装就位，其余部分安装。
（5）安装调节门应注意叶片开度方向应与叶轮旋转方向一致。
3.1.2a D式风机的主轴承间隙调整由于设计中对主轴及叶轮等转动系统轴向定位的需要，该类风机的固定端通常采用两盘单列向心推力球轴承（即角接触轴承）面对面安装方式，在两盘轴承内圈之间有一隔圈B，垫片A的厚度决定了两轴承的游隙大小，常规调整的范围如图示。
（附图Ⅰ）该风机在出厂前已经对垫片的厚度作好了调整，如用户存放时间过长，清洗时如有垫片A损坏等情况，需按原来的厚度更换，不得随意增减其厚度，以免影响该风机的正常运行。
风机主轴承座中靠近叶轮一端（即浮动端）应按图纸要求安装，如该风机用于引风机（介质温度较高时）应注意充分考虑主轴在受热伸长后的热膨胀空间（附图Ⅱ）。
若该端轴承选用自动调心球面滚子轴承（3500系列或3600系列）时还应注意在轴承外圈与轴承座体接触面之间保证必要的顶隙：关于顶隙的调整方法请参看下节，若该端轴承选用滚柱轴承时，则无此项要求。
在主轴承半径方向的热膨胀空间，应通过调整顶隙来保证，就是说浮动端主轴承外圈与轴承座体间在顶部局部范围内应保持0.03～0.06mm的间隙（视主轴承大小分别取上下限值），其作用是保证主轴在受热伸长时，轴承座中主轴承的位置在浮动滑移过程中能顺利移动其轴向位置；并保证主轴承外圈与轴承座体间有局部浸油空间，而轴承外圈在此时的受热膨胀又不致被轴承座体“抱死”而产生过度发热的情况。
顶隙的调整方法：在轴承座中分面加适当厚度的纸垫(如图纸、绝缘纸)来调整。
检验的方法是在压紧上盖的情况下，保证在轴承顶部30mm-50mm范围内相应厚度的塞尺(如0.03-0.06mm)能通过(见附图Ⅲ)。
注意保持浮动端轴承座的弹位清洁光滑，保证轴承滑移顺畅；绝对禁止异物存在，不得将点滴密封胶、锈渣、油漆之类的异物残存在滑移面上，否则将造成主轴承过热等严重后果。
如果该风机用于送风机(或介质温度较低、仅略高于环境温度)，因热膨胀量均较小，则其顶隙均按较小值调整即可。
B：F式风机的安装、调整和试运转安装前应详细阅读本说明书和装配图纸，了解其结构、各部分间隙的调整，并对风机各部件进行检查，如有问题及时解决。
现对F式（双支承式）风机的安装简述如下：3.1b F式（双支承式）风机的安装和调整方法：3.1.1b F式风机的安装步骤：（1）机壳下半部粗定位：注意安装标记，通常“A”号、“B”号各为一台。
对双吸双支承风机来说其中“A1”“A2”或“B1”“B2”分别为两端集流器、进气箱、调节门对应标记，其标记为电焊焊条标成。
就位前注意区分与进出口风管的关系、叶轮旋向等。
（2）将集流器喇叭口插入叶轮内用铁丝固定后，将整个转动组吊入预定位置；然后松开铁丝将集流器下部与机壳下半部用螺栓固定调整出叶轮与喇叭间隙。
（3）风机转动组找平、找正：风机主轴与轴承座端面之间的垂直度建议采用如下方法找正：将磁力座贴在主轴，将百分表表头指向轴承外圈或轴承座弹位端面上（即上端盖加工面上）：此时旋转主轴一周以上其表针读数变化不大于0.05mm即可，此读数值为该轴承座端面与主轴的垂直度情况；安装时保证此值，可以保证主轴承内外圈夹角在合格范围，避免影响轴承使用效果（见附图Ⅳ）。
（4）电动机找平找正：调整风机与电机主轴同轴度（即联轴器找平找正）。
（5）机壳上半部、集流器与机壳间安装就位。
（6）以叶轮为基准，调整叶轮与喇叭口间隙。
（7）安装进气箱，调节门和风机其余部分。
（8）安装调节门时应注意：叶片开度方向应与叶轮旋转方向一致。
（9）若叶轮与轴盘用铰制螺栓联接，其型式按附图Ⅵ安装。
3.1.2b 风机的主轴承间隙调整当F式风机用于引风机时，由于介质温度较高、主轴较长，而主轴承又通常选用3500系列或3600系列自动调心球面滚子轴承，故在风机由冷态进入热态时，主轴有较大的热膨胀伸长量（可通过计算得知）。
例如烟气温度140℃左右时，较长的主轴轴向伸长量可达8mm 左右。
主轴承内外圈在半径方面也存在一定膨胀量。
因此该类风机的浮动端（远电机端，见附图Ⅴ），要注意保持必要的热膨胀空间；在轴向方向应保证5～10mm以上，通常见图纸规定，视风机大小而定。
在主轴承半径方向的热膨胀空间，应通过调整顶隙来保证，就是说浮动端主轴承外圈与轴承座体之间在顶部局部范围内应保持0.03～0.06mm的间隙（视主轴承大小分别取上下限值），其作用是保证主轴在受热伸长时，轴承座中主轴承的位置在浮动滑移过程中能顺利移动其轴向位置：并保证主轴承外圈与轴承座体间有局部浸油空间，而轴承外圈在此时受热膨胀又不致被轴承座体“抱死”而产生过度发热的情况。
顶隙的调整方法：在轴承座中分面加适当厚度的纸垫（如图纸、绝缘纸）来调整。
检验的方法是在压紧上盖的情况下，保证在轴承顶部30mm-50mm范围内相应厚度的塞尺（如0.03-0.06mm）能通过（见附Ⅲ）。
注意保持浮动端轴承座的弹位清洁光滑，保证轴承滑移顺畅：绝对禁止异物存住，不得将点滴密封胶、锈渣、油漆之类的异物残存在滑移面上，否则将造成主轴承过热等严重后果。
如果该风机用于送风机（或介质温度较低、仅略高于环境温度），因热膨胀量均较小，则其顶隙均按较小值调整即可。
3.2 试运行3.2.1 试运行前要求（1）按图纸要求进行检查。
特别要保证集流器与叶轮之间、联轴器之间间隙等重要的安装尺寸，各部分螺栓不得松动。
（2）保证主轴的水平位置。
风机主轴和电机轴要在同一轴线上，同轴度允差≤0.05mm。
（3）调节门不能装反，要保证进气方向和叶轮旋转方向一致。
（4）机壳所有连接法兰面均应加密封垫，以确保严密性和气动效率。
（5）检查轴承座油位、冷却水是否正常，调节门操作是否灵活可靠。
（6）风机安装后，手动盘车应转动灵活，无卡涩、过紧或擦碰现象。
（7）风机安装好后进行全面检查。
人孔门是否关好，不得有木块、焊条头、铁丝、石渣等异物残存在风道内。
3.2.2 风机的试运转（1）机械运转试验是在无负荷情况下进行，证明运转情况良好后再满负荷运转到规定时间，检查合格，方能投入正常运行。
（2）通常工况连续运转时间：a）检修安装后试运转不少于30分钟；b）新安装后试运转不少于2小时；（3）试运行中注意观察风机运行的温度、振动情况，调节系统的灵活性，观察能否满足锅炉出力参数的需要并做好记录。
（4）★引风机冷态试运行时，调节门最大开度不得大于全开度的70％。
4.风机的运行4.1 风机的操作规程风机启动前做好下列准备工作：（1）清除机内杂物，关闭人孔门、调节门。
（2）盘车检查风机各部间隙尺寸，转动部份和固定部份有无摩擦，碰撞现象。
（3）叶轮和联轴器旁不许站人，以免发生危险，联轴器要加装保护罩。
（4）检查油位是否在正常油位线内(开机前为上线)。
（5）检查电器线路，仪表是否正常。
（6）检查冷却水是否正常。
当风机启动后，转速达到正常时，逐渐开大调节门至达到需求位置。
4.2 风机运行出现下列情况应立即停机检查。
（1）发现风机有强烈的噪声。
（2）轴承温度剧烈上升。
（3）风机产生剧烈的振动和撞击现象。
（4）电机电流过大和温度剧烈上升，纠正无效。
（5）轴承座渗水或严重漏油。
