第8讲 超声多普勒原理与仪器2

超声多普勒原理超声多普勒技术是一种利用超声波来测定物体运动状态的技术。

它广泛应用于医学、气象、航天等领域，尤其在医学上的应用更是深入人心。

超声多普勒技术的原理是基于多普勒效应，通过测量声波在运动物体上的频率变化来获取物体的运动信息。

接下来，我们将详细介绍超声多普勒原理及其应用。

首先，我们来了解一下多普勒效应。

多普勒效应是指当波源或接收器相对于介质运动时，波的频率会发生变化的现象。

在超声多普勒技术中，声波被用来探测运动物体的速度和方向。

当声波遇到运动物体时，由于物体的运动会引起声波频率的变化，这种变化被称为多普勒频移。

通过测量多普勒频移，我们可以计算出物体的速度和方向。

在医学领域，超声多普勒技术被广泛应用于血流速度的测量。

通过超声多普勒仪器发出的超声波，可以非侵入性地测量人体血管中血液的流速和流向，从而帮助医生诊断心血管疾病、血栓形成等疾病。

此外，超声多普勒技术也被用于产科超声检查，可以帮助医生监测胎儿的心脏活动和血流情况，确保胎儿的健康发育。

除了医学领域，超声多普勒技术还被应用于气象领域。

气象雷达利用超声多普勒原理可以探测大气中的降水情况，从而帮助气象学家预测天气变化，及时发布预警信息。

此外，超声多普勒技术还被用于航天领域，用于测量飞行器的速度和方向，确保飞行器的安全飞行。

总的来说，超声多普勒技术是一种非常重要的测量技术，它通过利用多普勒效应来获取物体的运动信息，广泛应用于医学、气象、航天等领域。

随着科学技术的不断发展，相信超声多普勒技术在未来会有更广阔的应用前景。

超声多普勒的原理和应用
超声多普勒的原理基于多普勒效应，即当声源和接收器之间存在相对运动时，接收器接收到的声音频率会发生变化。

在超声多普勒中，探头发出超声波，并接收从血管内流动的红细胞反射回来的声波。

当红细胞朝着或远离探头运动时，反射声波的频率会发生变化。

通过分析这种频率变化，可以计算出血流的速度和方向。

超声多普勒技术在医学诊断中有广泛的应用，以下是一些主要应用领域：
1. 心血管系统：超声多普勒可以用于检测心脏的血流动力学参数，如流速、流量和瓣膜功能。

它对于诊断心脏病、评估心功能和检测血管狭窄具有重要意义。

2. 血管疾病：超声多普勒可以用于检测颈动脉、下肢动脉等血管的血流情况，帮助诊断血管疾病，如颈动脉狭窄、深静脉血栓等。

3. 胎儿监测：在产前检查中，超声多普勒可以用于评估胎儿的血流情况，检测胎儿的心率和脐动脉血流，提供关于胎儿健康的重要信息。

4. 肿瘤检测：超声多普勒可以用于检测肿瘤内部的血流情况，帮助区分良性和恶性肿瘤。

5. 手术导航：在一些手术中，超声多普勒可以实时监测血流情况，帮助医生避免损伤重要血管。

总之，超声多普勒技术是一种非侵入性的诊断工具，可提供关于血流动力学的重要信息，对于疾病的诊断和治疗具有重要意义。

实验8 多普勒效应综合实验对于机械波、声波、光波和电磁波而言，当波源和观察者（或接收器）之间发生相对运动，或者波源、观察者不动而传播介质运动时，或者波源、观察者、传播介质都在运动时, 观察者接收到的波的频率和发出的波的频率不相同的现象，称为多普勒效应。

多普勒效应在核物理、天文学、工程技术、交通管理、医疗诊断等方面有十分广泛的应用。

如用于卫星测速、光谱仪、多普勒雷达，多普勒彩色超声诊断仪等。

【实验目的】1. 了解声波的多普勒效应现象,掌握智能多普勒效应实验仪的应用。

2. 测量超声接收器运动速度与接收频率的关系,验证多普勒效应。

3. 观察物体不同类型的变速运动的规律。

4. 掌握用时差法测量空气中声波的传播速度。

5.超声换能器特性测量。

【实验仪器】智能多普勒效应实验仪由A 718FB 型实验仪、测试架组成。

A 718FB 实验仪由信号发生器和功率放大器、接收放大器、微处理器，液晶显示器等组成。

测试架由步进电机，电机控制模块，超声收、发射换能器，光电门、小车等组成(如图2-8-1所示)。

【实验原理】1．声波的多普勒效应：设声源在原点，声源振动频率为f ，接收点运动和声波传播都在x 方向。

对于三维情况，处理稍复杂一点，其结果相似。

声源、接收器和传播介质不动时，在x 方向传播的声波的数学表达式为：⎪⎭⎫⎝⎛-=x u t p p ωω cos 0 （2-8-1） （1）声源运动速度为S V ，介质和接收点不动：设声速为u ，在时刻t ,声源移动的距离为：)u x t (V S -因而声源实际的距离为： )(0u x t V x x S --= 所以00()/(1) ()/(1)SS S S V x x V t ux V t M =--=-- （2-8-2）其中u /V M S S =为声源运动的马赫数，声源向接收点运动时S V （或S M ）为正，反之为负，将式（2-8-2）代入式（2-8-1） ：⎭⎬⎫⎩⎨⎧⎪⎭⎫ ⎝⎛--=u x t M p p S 001cos ω可见接收器接收到的频率变为原来的SM 11-, 即 ：SS M 1ff -=（2-8-3）（2）声源、介质不动，接收器运动速度为r V ，同理可得接收器接收到的频率：f uV f M f rr r )1()1(+=+= （2-8-4） 其中uV M rr =为接收器运动的马赫数，接收点向着声源运动时r V （或r M ）为正，反之为负。

简述超声多普勒的原理和应用超声多普勒技术是一种基于声波的多普勒效应来进行医学成像的技术。

其基本原理是利用声波的频率变化来探测和测量血液流速和其他流体速度。

下面是多普勒超声的原理和应用的具体说明。

原理1. 多普勒效应：当波源或接收器相对于介质运动时，会引起波的频率变化，这种现象称为多普勒效应。

在医学超声中，当超声波遇到移动的红细胞时，反射回来的波的频率会发生变化，这种变化与红细胞移动的速度成正比。

2. 频谱多普勒和彩色多普勒：通过分析反射波的频率变化，可以得到血流速度的信息。

频谱多普勒通过显示频率变化的频谱图来提供这些信息，而彩色多普勒则通过不同的颜色来表示血流的方向和速度。

3. 脉冲波多普勒和连续波多普勒：脉冲波多普勒（PW）通过发射短时脉冲来工作，适合于检测高速血流。

连续波多普勒（CW）则通过连续发射声波来工作，适合于检测低速度血流。

4. 高脉冲重复频率多普勒（HPRF）：结合了脉冲波和连续波的优点，可以测量更大范围的速度。

应用1. 心脏检查：多普勒超声是评估心脏功能和心脏疾病的重要工具。

它可以提供心脏瓣膜的血流速度、心室充盈速度和血流量等信息。

2. 血管检查：用于评估血管狭窄、血栓、动脉瘤和其他血管异常。

3. 产科：评估胎儿血流和胎盘功能，对孕期监测尤为重要。

4. 外科手术：在手术中实时监测血流情况，帮助医生做出更精确的决策。

5. 流量计：在水利工程和环境监测中，多普勒超声波流量计用于精确测量水流速度和流量。

6. 其他：包括肌肉、甲状腺、乳腺等器官的血流情况评估。

多普勒超声成像系统由发射、接收处理和监测三大部分组成，广泛使用计算机处理系统和实时成像系统，提高了测量精度，并能显示多种参数。

这项技术以其无创、安全、有效的特点，在临床医学和其他领域中得到了广泛应用。

多普勒超声流量计工作原理
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!
多普勒超声流量计工作原理：
①超声波发射：流量计内的传感器向流体中发射超声波脉冲。

②多普勒频移：流体中的悬浮颗粒或气泡随着流体流动，当超声波遇到这些运动粒子时，反射回来的声波频率会因多普勒效应而发生变化，与原始发射频率产生差异。

③接收与分析：接收器捕捉到这些频率偏移的回波信号，并转换为电信号。

④计算流速：通过测量频率偏移的大小，结合多普勒频移公式，计算出流体中粒子的相对速度，进而推算出流体的平均流速。

⑤流量计算：知道流速后，结合管道截面积，根据速度面积法，计算出流体的体积流量。

⑥数据显示：处理单元将计算出的流量值转换为直观的读数显示在仪表上，或通过通信接口传输给控制系统。

该技术特别适用于含有悬浮颗粒或气泡的流体测量，如污水、泥浆或含有杂质的液体，而不适用于纯净的液体。

超声多普勒成像的基本原理
超声多普勒成像是一种利用声波的多普勒效应来观测物体运动和血流速度的成像技术。

它的基本原理如下：
1. 声波的传播：超声波是一种机械波，通过超声探头发射频率高达几百万赫兹的声波，并经由介质传播。

声波在介质中传播时，会与组织中的不同结构发生相互作用。

2. 多普勒效应：当声波与运动物体相互作用时，会出现多普勒效应。

多普勒效应是指当发射声波的源和运动物体之间有相对运动时，声波的频率会发生变化。

当物体远离声源时，声波频率降低；当物体靠近声源时，声波频率增加。

3. 血流速度测量：在超声多普勒成像中，探头会发射连续的超声波，它们经由组织传播并与血液相互作用。

通过测量声波的频率变化，可以计算出血流速度。

这是因为血液中红细胞的运动与组织之间存在相对运动，从而引起声波频率的变化。

4. 彩色多普勒成像：彩色多普勒技术可以将测得的血流速度信息以彩色显示在图像上。

不同颜色对应不同的血流速度，利用这一特性，医生可以在显示屏上直观地观察血流速度的分布和流动方向。

总的来说，超声多普勒成像利用声波的多普勒效应来观测物体运动和血流速度。

通过测量声波频率的变化，可以绘制出物体或者血流的速度分布图像，为医生提供重要的诊断信息。

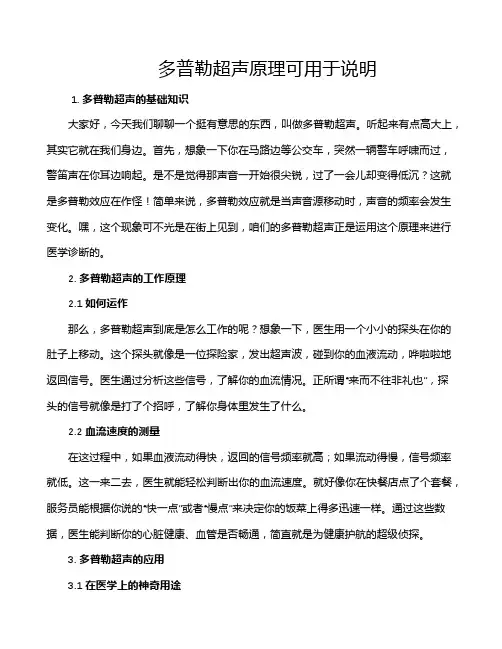

多普勒超声原理可用于说明1. 多普勒超声的基础知识大家好，今天我们聊聊一个挺有意思的东西，叫做多普勒超声。

听起来有点高大上，其实它就在我们身边。

首先，想象一下你在马路边等公交车，突然一辆警车呼啸而过，警笛声在你耳边响起。

是不是觉得那声音一开始很尖锐，过了一会儿却变得低沉？这就是多普勒效应在作怪！简单来说，多普勒效应就是当声音源移动时，声音的频率会发生变化。

嘿，这个现象可不光是在街上见到，咱们的多普勒超声正是运用这个原理来进行医学诊断的。

2. 多普勒超声的工作原理2.1 如何运作那么，多普勒超声到底是怎么工作的呢？想象一下，医生用一个小小的探头在你的肚子上移动。

这个探头就像是一位探险家，发出超声波，碰到你的血液流动，哗啦啦地返回信号。

医生通过分析这些信号，了解你的血流情况。

正所谓“来而不往非礼也”，探头的信号就像是打了个招呼，了解你身体里发生了什么。

2.2 血流速度的测量在这过程中，如果血液流动得快，返回的信号频率就高；如果流动得慢，信号频率就低。

这一来二去，医生就能轻松判断出你的血流速度。

就好像你在快餐店点了个套餐，服务员能根据你说的“快一点”或者“慢点”来决定你的饭菜上得多迅速一样。

通过这些数据，医生能判断你的心脏健康、血管是否畅通，简直就是为健康护航的超级侦探。

3. 多普勒超声的应用3.1 在医学上的神奇用途那么，大家可能好奇，这个多普勒超声到底在哪些方面大显身手呢？咱们首先来看看心脏方面。

多普勒超声可以帮助医生观察心脏瓣膜的运动，评估心脏的功能。

这就像是给心脏做一次全面体检，医生能够清楚地看到每一个“心跳”，真是太神奇了！3.2 检测血管健康另外，血管健康也能通过多普勒超声来监测，尤其是老年人和有心血管病史的人。

医生通过检测血流情况，可以及时发现动脉硬化、血栓等问题，就像是给血管做了个“X 光”检查，确保一切正常。

这不仅能预防重大疾病的发生，还能让患者心里有底，心理压力也随之减轻。

4. 未来的展望最后，聊聊这个技术的未来发展。

超声波多普勒流速流量仪的原理介绍超声波多普勒流速流量仪是一种用于测量流体中速度和流量的先进仪器。

它利用超声波的特性，在流体中进行测量，并通过信号处理和计算得出流量值。

这种仪器在各种工业和医疗应用中发挥着重要作用。

超声波多普勒流速流量仪的原理非常简单，但却非常有效。

首先，仪器通过发送高频率的超声波信号到流体中。

这些超声波信号会以声波的形式穿过流体，并与流体中的颗粒进行相互作用。

当超声波与流体中的颗粒碰撞时，会发生一种称为多普勒效应的现象。

多普勒效应是指当一个声源靠近或远离观察者时，声波的频率会发生变化。

这种变化可以用来确定流体中的速度。

为了测量流体中的速度和流量，超声波多普勒仪器需要接收回波信号并进行分析。

当超声波信号与流体中的颗粒碰撞后，它们会以不同的频率和振幅返回到传感器中。

接收到的回波信号会被放大和处理，然后用于计算流体中的速度。

这个计算过程是非常复杂的，需要精确的算法和计算能力。

除了测量流体中的速度，超声波多普勒流速流量仪还可以根据速度和流体的横截面积来计算流量。

横截面积是流体通过的管道或容器截面的大小。

通过将速度和横截面积相乘，可以得到流量值。

这个过程可以在仪器内部进行，同时显示在仪器的显示屏上。

超声波多普勒流速流量仪具有许多优点和应用。

首先，它可以非侵入性地测量流体的速度和流量，无需打开管道或中断流体的运动。

这对于一些需要保持流体连续流动的应用非常重要。

其次，超声波多普勒流速流量仪具有高精度和稳定性，即使在复杂的流动条件下也可以提供准确的测量结果。

最后，它还可以适用于各种流体，包括液体和气体，并且可以在不同的温度和压力下工作。

总而言之，超声波多普勒流速流量仪利用多普勒效应来测量流体中的速度和流量。

通过发送和接收超声波信号，并进行信号处理和计算，这种仪器能够提供准确的测量结果。

它在工业和医疗领域有着广泛的应用，并且可以在各种流体条件下工作。

对于需要测量流体速度和流量的应用来说，超声波多普勒流速流量仪无疑是一种非常有用的工具。

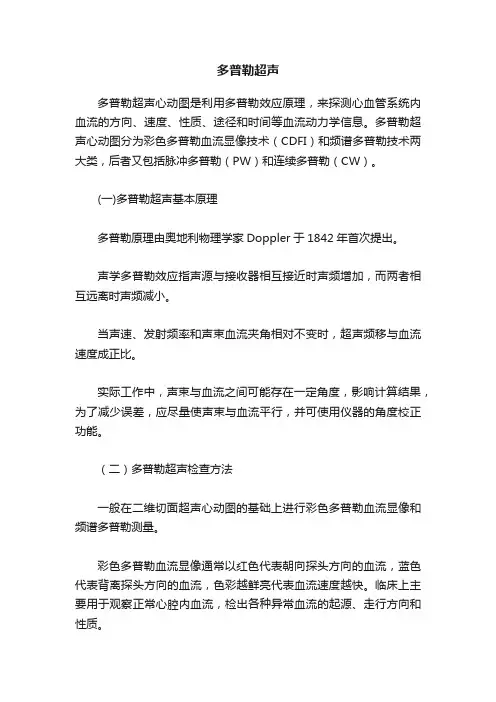

多普勒超声多普勒超声心动图是利用多普勒效应原理，来探测心血管系统内血流的方向、速度、性质、途径和时间等血流动力学信息。

多普勒超声心动图分为彩色多普勒血流显像技术（CDFI）和频谱多普勒技术两大类，后者又包括脉冲多普勒（PW）和连续多普勒（CW）。

(一)多普勒超声基本原理多普勒原理由奥地利物理学家Doppler于1842年首次提出。

声学多普勒效应指声源与接收器相互接近时声频增加，而两者相互远离时声频减小。

当声速、发射频率和声束血流夹角相对不变时，超声频移与血流速度成正比。

实际工作中，声束与血流之间可能存在一定角度，影响计算结果，为了减少误差，应尽量使声束与血流平行，并可使用仪器的角度校正功能。

（二）多普勒超声检查方法一般在二维切面超声心动图的基础上进行彩色多普勒血流显像和频谱多普勒测量。

彩色多普勒血流显像通常以红色代表朝向探头方向的血流，蓝色代表背离探头方向的血流，色彩越鲜亮代表血流速度越快。

临床上主要用于观察正常心腔内血流，检出各种异常血流的起源、走行方向和性质。

脉冲多普勒定位准确，但最大探测速度较小。

临床上主要用于探测静脉、房室瓣和半月瓣口血流频谱。

连续多普勒能测定高速血流，但采集声束方向上的所有频移信号，无法准确定位。

临床上用于测定心内瓣膜狭窄或反流以及心内分流的速度和压差。

（三）正常多普勒超声心动图1.腔静脉（图1-1-3-1）图1-1-3－1下腔静脉血流A: 下腔静脉和肝静脉彩色多普勒血流；B: 下腔静脉多普勒频谱下腔静脉检查多采用剑下四腔切面、剑下双房上下腔静脉切面，上腔静脉探查多采用胸骨上窝主动脉弓短轴切面、剑下四腔切面及心尖四腔切面。

胸骨上窝主动脉弓短轴切面上腔静脉内血流方向背离探头，显示为蓝色血流束；剑下四腔切面上腔静脉内血流朝向探头，故显示为红色血流束进入右房。

剑下四腔及右肋缘下纵行扫查下腔静脉内血流均背离探头，故彩色多普勒显示蓝色血流束注入右房。

下腔静脉为典型三相静脉血流频谱，由负向的S峰、D峰及一较小的正向波a峰组成。

多普勒超声波流量计工作原理
答案：
多普勒效应是指当波源和接收器相对运动时，波的频率会发生变化。

多普勒超声波流量计利用这一原理，通过发射超声波信号并接收回波信号，来计算流体的流速。

当超声波信号与流体中的颗粒或气泡发生相互作用时，回波信号的频率会发生变化，从而可以计算出流体的流速。

流速测量基于多普勒效应，探头斜向上发出一束超声波，当超声波接触到流体中的杂质或气泡时会使反射的超声波产生多普勒频移Δf，多普勒频移Δf正比于流体流速，通过测量多普勒频移Δf即可测量出流体的流速V。

扩展：
多普勒超声波流量计是一种常用的流量测量仪器，它利用多普勒效应原理来测量液体或气体的流速。

多普勒流量计广泛应用于工业生产、环境监测、水文设备等领域，具有高精度、非侵入性、可靠性强等特点。

多普勒超声波流量计，采用连续波超声波多普勒原理(速度面积法)，超声波发射器为一固定声源，随流体一起运动的固体颗粒起了与声源有相对运动的“观察者”的作用，把入射到固体颗粒上的超声波反射回接收据。

发射声波与接收声波之间的频率差，就是由于流体中固体颗粒运动而产生的声波多普勒频移。

这个频率差正比于流体流速，则可通过测量频率差求得流速。

多普勒效应原理及其应用摘要：多普勒效应就是波源与观察者有相对运动时观察者接收到得波得频率与波源发出不同频率得现象.本文首先介绍声波与光波中多普勒效应得原理,然后结合原理阐述多普勒效应在我们现在生活中得广泛应用。

关键词：多普勒效应；原理；应用引言多普勒效应就是为纪念奥地利物理学家及数学家克里斯琴·约翰·多普勒而命名得，她于184２年首先提出了这一理论.多普勒认为，物体辐射得波长因为光源与观测者得相对运动而产生变化。

在运动得波源前面，波被压缩，波长变得较短，频率变得较高（蓝移）。

在运动得波源后面，产生相反得效应。

波长变得较长，频率变得较低（红移).波源得速度越高,所产生得效应越大。

根据光波红/蓝移得程度,可以计算出波源循着观测方向运动得速度。

恒星光谱线得位移显示恒星循着观测方向运动得速度。

除非波源得速度非常接近光速,否则多普勒位移得程度一般都很小。

所有波动现象（包括光波) 都存在多普勒效应。

正文1 多普勒效应得原理波在波源移向观察者时接收频率变高，而在波源远离观察者时接收频率变低。

当观察者移动时也能得到同样得结论。

假设原有波源得波长为λ,波速为ｃ，观察者移动速度为v：当观察者走近波源时观察到得波源频率为(c ＋v）/λ，如果观察者远离波源,则观察到得波源频率为（ｃ—ｖ）/λ.1．1声波中得原理设声源得频率为，声波在媒质中得速度为V,波长λ=V/。

声波在媒质中传播得速度与波源就是否运动无关,故总就是以决定于媒质特性得速度V来传播。

波得频率数值总就是等于每秒钟通过媒质中某一固定点得完整波形得数目。

下面分三种情况讨论：一,声源不动,观察者以速度ＶＢ相对于媒质运动,即VＢ≠０，Ｖs＝0、此时观测者不就是停在原地等待一个个得波来“冲击"，而就是迎上去拾取更多得波，那么观测者接收到得声波得频率为＇=(V+VB）／λ=[（V+VB）/V]* （１)上式表明当观测者向着静止得声源运动时,接收到得声波频率为声源频率得（1＋v／V)倍,故听到得声调变高。

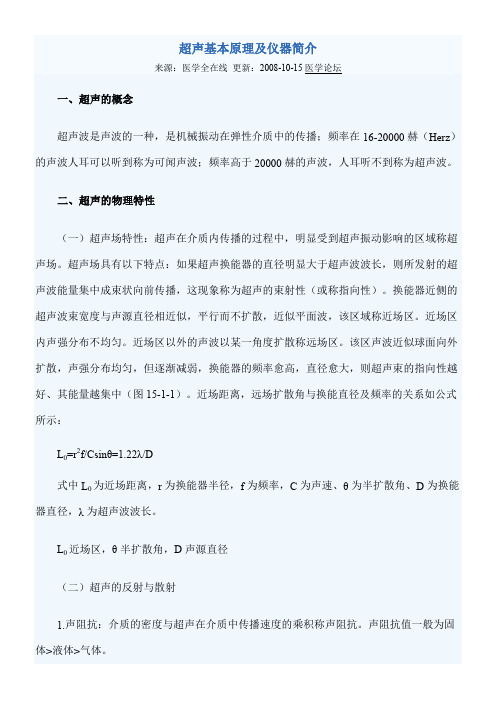

超声基本原理及仪器简介来源：医学全在线更新：2008-10-15 医学论坛一、超声的概念超声波是声波的一种，是机械振动在弹性介质中的传播；频率在16-20000赫（Herz）的声波人耳可以听到称为可闻声波；频率高于20000赫的声波，人耳听不到称为超声波。

二、超声的物理特性（一）超声场特性：超声在介质内传播的过程中，明显受到超声振动影响的区域称超声场。

超声场具有以下特点：如果超声换能器的直径明显大于超声波波长，则所发射的超声波能量集中成束状向前传播，这现象称为超声的束射性（或称指向性）。

换能器近侧的超声波束宽度与声源直径相近似，平行而不扩散，近似平面波，该区域称近场区。

近场区内声强分布不均匀。

近场区以外的声波以某一角度扩散称远场区。

该区声波近似球面向外扩散，声强分布均匀，但逐渐减弱，换能器的频率愈高，直径愈大，则超声束的指向性越好、其能量越集中（图15-1-1）。

近场距离，远场扩散角与换能直径及频率的关系如公式所示：L0=r2f/Csinθ=1.22λ/D式中L0为近场距离，r为换能器半径，f为频率，C为声速、θ为半扩散角、D为换能器直径，λ为超声波波长。

L0近场区，θ半扩散角，D声源直径（二）超声的反射与散射1.声阻抗：介质的密度与超声在介质中传播速度的乘积称声阻抗。

声阻抗值一般为固体>液体>气体。

超声在密度均匀的介质中传播，不产生反射和散射。

当通过声阻抗不同的介质时，在两种介质的交界面上产生反射与折射或散射与绕射。

2.反射、折射与透射：凡超声束所遇界面的直径大于超声波波长（称大界面）时，产生反射与折射。

成角入射，反射角等于入射角，反射声束与入射声束方向相反（图15-1-2A）。

垂直入射时，产生垂直反射与透射（图15-1-2B）。

反射声强取决于两介质的声阻差异及入射角的大小。

垂直入射时，反射声强最大。

反射声能愈强则折射或透射声能愈弱。

进入第二介质的超声继续往前传播，遇不同声阻抗的介质时，再产生反射，依次类推，被检测的物体密度越不均匀，界面越多，则产生的反射也愈多。

超声波多普勒流速流量仪的原理介绍1. 引言超声波多普勒流速流量仪是一种常用于测量液体或气体流速和流量的设备。

它利用超声波的特性来测量流体中的速度，并根据速度和管道截面积计算出流量。

本文将详细介绍超声波多普勒流速流量仪的工作原理。

2. 超声波传感器超声波多普勒流速流量仪使用了超声波传感器来测量流体中的速度。

超声波传感器通常由一个发射器和一个接收器组成。

发射器会向管道内部发射一束超声波脉冲，而接收器会接收到被液体或气体反射回来的信号。

3. 多普勒效应在介质中传播的超声波会受到多普勒效应的影响。

当液体或气体中存在着运动物体时，物体运动引起了超声波频率的变化。

这种频率变化被称为多普勒频移，它与物体运动方向和速度相关。

4. 多普勒频移测量超声波多普勒流速流量仪利用多普勒频移来测量流体中的速度。

当超声波脉冲被发射器发射后，它会被液体或气体中的颗粒反射回来。

接收器接收到这些反射信号后，会分析其频率变化来计算出流体的速度。

5. 多普勒频移计算根据多普勒效应的原理，多普勒频移与物体运动速度成正比。

通过测量多普勒频移，可以得到液体或气体中颗粒的运动速度。

6. 流速计算根据液体或气体中颗粒的运动速度，可以计算出流体的平均流速。

在一个管道中，不同位置处的流速可能存在差异。

为了获得准确的平均流速值，需要在管道横截面上进行多个点位的测量，并对这些测量结果进行平均。

7. 流量计算通过测量液体或气体中颗粒的平均流速和管道截面积，可以计算出流体的实际流量。

流量是指单位时间内通过管道横截面积的液体或气体体积。

8. 测量误差及校准超声波多普勒流速流量仪在实际应用中可能存在一定的测量误差。

这些误差可能来自于传感器的精度、液体或气体中颗粒分布的不均匀性等因素。

为了提高测量的准确性，需要对设备进行定期校准，并采取相应的补偿措施。

9. 应用领域超声波多普勒流速流量仪广泛应用于工业生产、环境监测、医疗设备等领域。

它可以测量各种液体和气体的流速和流量，具有非侵入式、无污染、高精度等优点。

超声多普勒成像原理当声发射源与声接收器有相对运动时，接收器所接收到的声波频率与发射频率有所不同，这一现象称为多普勒效应。

超声多普勒法成像就是应用超声波的多普勒效应，从体外得到人体运动脏器的信息，进行处理和显示。

现已普遍用于血流、心脏和产科等方面的检查。

超声血流测量仪、起声胎心检测仪、超声血管显像仪以及超声血压计、超声血流速度剖面测试仪等多种仪器在临床上广为应用。

超声波对血管内流动的红血球接收散射，根据多普勒效应，即反射频率于，由下式给出：发射频率之间将产生偏移即多普勒频移fdf=2v f0cosθ/Cd式中v为红血球的运动速度，C为超声波的速度。

由公式可以看出，与血流就可求得v。

速度成正比，若检出fd超声多普勒法分连续多普勒和脉冲多普勒。

前者的缺点是没有距离分辨能力，在射线方向上的所有多普勒信号总是重叠在一起；后者具有距离分辨能力，能够捡出某特定深度的多普勒信号，可用于清洁箱内部和大血管血流信号的检测。

但由于采用脉冲波，受重复频率产生的重叠幻像的影响，测定深部高速血流具有一定的困难。

现在的超声多普勒成像装置大多采用与B超相结合的方法，在B超上一边设立多普勒取样，一边捡出血流信息。

多普勒波束是与B超超声波束一起发射的。

由同一探头接收放大，经延迟线和加法器后，进入混频电路和低通滤波器进行相位检波，然后通过取样状态设定电路和带通滤波器取出特定深度的多普勒信号，并将从心脏壁和血管壁来的运动滞后的低频多普勒信号滤除。

取出的多普勒信号一路可以送到扬声器进行监听，一路可以经过A/D转换送到频谱分析器进行快速傅里叶变换(FFT)，通过变换后便可得到多普勒频谱。

以横轴表示时间，纵轴表示多普勒频移（速度），各个多普勒频率强度（功率）用辉度显示。

由于FFT变换频谱范围宽，可以判断是紊流还是层流。

最后，经D/A变换后与B型、M型图像一起显示。

彩色多普勒成像装置彩色多普勒体层成像是用脉冲多普勒法对于一点的血流信息进行实时二维显示。
