人教版高中物理 选修1-1 1.6 电流的热效应 同步练习 B卷新版

高中物理学习材料唐玲收集整理第六节电流的热效应建议用时实际用时满分实际得分90分钟100分一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分）1.对于纯电阻用电器，下列说法中正确的是（）A.如果额定功率相同，额定电流较大的用电器电阻较大B.如果额定功率相同，额定电流较大的用电器电阻较小C.如果额定电压相同，额定功率较大的用电器电阻较大D.如果额定电压相同，额定功率较大的用电器电阻较小2.两个电阻分别标有“1 A，4 W”和“2 A，1 W”字样，则它们的电阻之比是( )A.2∶1B.16∶1C.4∶1D.1∶163.对于连入电路的不同灯泡而言，亮度大的灯泡是（）A.通过的电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡4.标有“220 V，25 W”的甲灯与标有“24 V，25 W”的乙灯相比，下列说法中正确的是（）A.甲灯比乙灯亮B.两灯均正常地发光时，亮度一定相同C.甲灯电阻比乙灯大D.甲灯的额定电流一定小于乙灯的额定电流5.用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温度（）A.跟导线的长度成正比B.跟导线的长度成反比C.跟导线的横截面积成正比D.跟导线的横截面积的平方成反比6.有一台电风扇的铭牌上标有“220 V，50 W”的字样，其线圈的直流电阻为Ω，如果把它接入220 V的电路中，则下列求电风扇每分钟产生的热量的四种解法中，正确的是（）D.7.26×7.如图1-6-1所示，电路两端的电压保持不变，电阻、、消耗的电功率一样大，则电阻之比∶∶是（）图1-6-1A.1∶1∶1B.4∶1∶1C.1∶4∶4D.1∶2∶2图1-6-28.、两电阻串联后接入电源，改变电源的电压，测得电阻、的伏安特性曲线如图1-6-2所示，则电阻、和功率、的关系是( )A＞ B.＜C.＞D.＜9.甲、乙两根同种材料制成的熔丝，甲的直径=0.5 mm，熔断电流为A；乙的直径=mm，熔断电流为A，取两根等长的用上述材料制成的甲、乙熔丝并联起来，则该并联电路允许通过的最大电流为（）A.11 AB.10 AC.9.5 AD.8.5 A10.下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目，试判断.正常工作时，其中功率最大的是（）二、填空题（本题共8分.请将正确的答案填到横线上）11.16 W电子式节能灯的亮度相当于60 W的白炽灯.如果把家中两盏60 W白炽灯换用两盏16 W电子式节能灯，按每天使用3小时，每月30天计算，每月比原来节电kW·h.三、计算题（本题共6小题，共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）12. （8分）一只规格为“220 V，2 000 W”的电炉，求电炉在正常工作时的电阻.若电网电压为200 V，求电炉的实际功率.在200 V电压下，如果平均每天使用电炉2 h，求此电炉一个月要消耗多少度电？13. （8分）两用电器和上分别标有“110 V，12.1 Ω”和“110 V，6.05 Ω”.现将、串联接在电压为220 V的电源两端，电源内阻不计，且和均为纯电阻元件.试计算用电器和的实际功率，说明哪一个可能被烧毁.14. （8分）一台电风扇的额定功率是44 W，内电阻为Ω，接在220 V的电压下正常运转.求（1）电风扇正常运转时，通过它的电流多大？这台电风扇电动机的效率是多少？（2）若接上电源后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此时会发生什么问题？15. （8分）如图1-6-3所示，两个灯泡（220 V，100 W）和（220 V，25 W）串联后接在电路段.为使两灯泡安全使用，电路所加的电压最大为多少？电路段允许消耗的最大功率为多少？图1-6-316. （10分）如图1-6-4两只灯泡和分别标有“110 V，60 W”“110 V，100 W”字样，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的功率最小，应采用哪种接法?图1-6-417. （10分）某房间的入户电线，如图1-6-4所示，现有工作电压为220 V的电器如下：100 W 的灯泡6只，200 W的电视机1台，1 000 W的电冰箱1台，1 500 W的洗衣机1台，700 W的微波炉1台，1 000 W 的暖风机1台，还有三只额定电流均为8 A的保险盒.如何将上述电器全部合理地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100 W的灯泡用表示，功率为200 W的电视机用电视机表示，保险盒用表示.图中是火线，是零线.图1-6-4第六节电流的热效应得分：一、选择题题号 1 2 3 4 5 6 7 8 9 10 答案二、填空题11．三、计算题12．13.14.15.16.17.第六节电流的热效应参考答案一、选择题1.BD 解析：由＝可知，如果额定功率相同，则额定电流较大的用电器电阻较小.由公式＝可知，如果额定电压相同，则额定功率较大的用电器电阻较小.2.B 解析：由公式，得则Ω=4Ω，Ω=Ω则.3.D4.BCD 解析：比较两灯泡的亮暗，要看功率大小.因为两灯功率一样，所以正常发光时亮度一定相同.故A错，B对，计算比较后看出C、D两项也对.5.D 解析：利用电流通过电阻产生的电热使导线的温度升高，由能量守恒建立关系式求解.金属导线的电阻为，通电后产生的电热为.设金属导体升高的温度Δ，由热学知识可知导体需要的热量为′Δ′Δ.电流产生的全部热量均被导线所吸收，即：′Δ.Δ′，故正确选项为D.6.C7.C8.BD 解析：由伏安特性曲线可知两电阻＜；由于、两电阻串联，通过、的电流相等，根据可知＜，故选B、D.9.D 解析：.当的电流为3A时，的电流为3×16A=48A，不行；当的电流为8 A时，的电流为 A=0.5 A.干路总电流为8 A+0.5 A=8.5 A.10. D 解析：显然正常工作时电视机功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调的功率为 1 364 W.因此功率最大的是空调机，选D.二、填空题11.7.92 解析：（）2×(60-16)×3×30× kW·h7.92 kW·h三、计算题12.24.2 Ω 1 653 W 99度解析：设电炉电阻为，由得在200 V的电压下，一个月好用电能（按30天计算）2×30×1.653 kW·h99.18 kW·h≈99度.13.可能被烧毁14.(1) A (2) A W 电动机将被烧坏解析：（1）依题意得，电风扇电阻Ω=1 100 Ω，则电风扇正常运转时电流0.2 A.因电风扇是非纯电阻电器，根据能量守恒定律得电动机每秒中转化的机械能：J.电风扇效率99.8%.(2)当电风扇不转动时，电路相当于纯电阻电路，由欧姆定律得A110 A，电路实际消耗的电功率 W=24 200 W；由于电风扇实际消耗的电功率远大于其额定功率，且电能全部转化为热能，电动机将被烧坏.15.275 V 31.25 W 解析：在分析用电器串联使用时，从安全角度考虑，要抓住哪一个用电器先达到额定值，尚未达到额定值的用电器一定不会烧坏，求解时宜用比例法计算.由，得.16.甲图解析：方法一：由知，＞，因灯泡额定电压均为110 V，则：对甲图，有并，总并；对乙图，有，＜，总＜2.由知，甲电路消耗功率最小，应选甲图接法.这是一道要求电路消耗功率最小的问题，当给电路加的电压一定时，电路总电阻越大，电路中的电流就越小，电路消耗的总功率（）就越小.方法二：对甲图，由于并，所以电路消耗的总功率总200 W；对乙图，由于，所以电路消耗的总功率总2×（）=2×（60+100） W=320 W，应选甲图接法.17.解析：（电路图如图1-6-5所示）由于220 V，8 A，则由得每个支路最大负载功率220×8 W=1 760 W，因此可设计出第一个支路为电冰箱与微波炉并联，额定功率为1 000W+700 W=1 700 W＜，第二个支路为洗衣机和电视机并联，额定功率为1 500 W+200 W=1 700 W＜，第三个支路为暖风机与六个灯泡并联，额定功率为1 000 W+100 W×6=1 600 W＜.图1-6-5点评：用电器的分布力求使每一支路均衡，有利于安全用电和用电设备正常工作.。

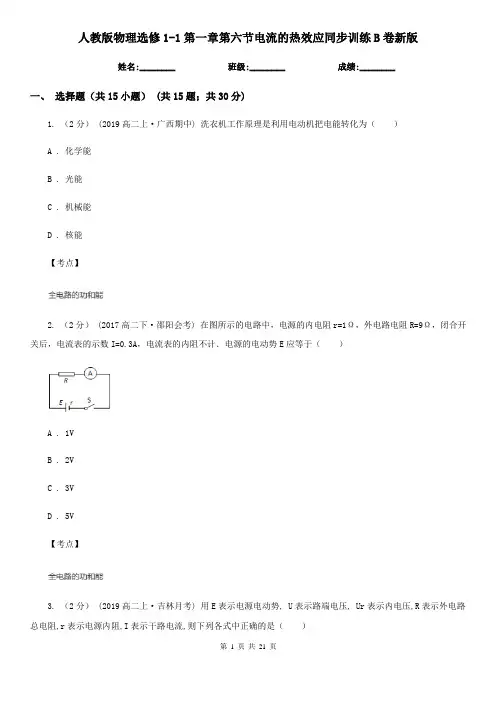

人教版物理选修1-1第一章第六节电流的热效应同步训练B卷新版姓名:________ 班级:________ 成绩:________一、选择题（共15小题） (共15题；共30分)1. （2分） (2019高二上·广西期中) 洗衣机工作原理是利用电动机把电能转化为（）A . 化学能B . 光能C . 机械能D . 核能【考点】2. （2分） (2017高二下·邵阳会考) 在图所示的电路中，电源的内电阻r=1Ω，外电路电阻R=9Ω，闭合开关后，电流表的示数I=0.3A，电流表的内阻不计．电源的电动势E应等于（）A . 1VB . 2VC . 3VD . 5V【考点】3. （2分） (2019高二上·吉林月考) 用E表示电源电动势, U表示路端电压, Ur表示内电压,R表示外电路总电阻,r表示电源内阻,I表示干路电流,则下列各式中正确的是（）A . Ur=IRB . Ur=E-UC . U=E+IrD . U= E【考点】4. （2分）下列说法中不正确的是（）A . 在国际单位制中，热功率的单位是瓦特B . 电动机、电灯泡铭牌上标的功率是它们的热功率C . 电流通过电动机时，电能主要转化为机械能D . 电流通过白炽灯时，电能几乎全部转化为内能【考点】5. （2分）两电阻R1、R2的电流I和电压U的关系如图所示，以下正确的是（）A . R1>R2B . R1和R2串联后的总电阻的IU图线应在区域ⅢC . R1＝R2D . R1和R2并联后的总电阻的IU图线应在区域Ⅱ【考点】6. （2分）磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G ，内阻Rg＝30 Ω，满偏电流Ig＝5 mA，要将它改装为量程为0～3 A的电流表，所做的操作是（）A . 串联一个570 Ω的电阻B . 并联一个570 Ω的电阻C . 串联一个0.05 Ω的电阻D . 并联一个0.05 Ω的电阻【考点】7. （2分） (2015高二上·温州期中) 如图所示的电路中，电源的电动势E和内阻r恒定不变，现将滑动变阻器的滑片向b端滑动，则（）A . 电灯L更亮，安培表的示数减小B . 电灯L更亮，安培表的示数增大C . 电灯L变暗，安培表的示数减小D . 电灯L变暗，安培表的示数增大【考点】8. （2分） (2017高二上·门头沟期末) 在如图的电路中，已知电源的电动势E为6.0V，定值电阻R的阻值为10Ω；闭合开关S后，电流表的示数为0.50A；则此电源的内电阻r为（）A . 2.0ΩB . 4.0ΩC . 6.0ΩD . 8.0Ω【考点】9. （2分）两只完全相同的灵敏电流计改装成量程不同的电压表V1、V2 ，若将两表串联后去测某一线路的电压，则两只表（）A . 读数相同B . 指针偏转的角度不同C . 量程大的电压表读数大D . 量程大的电压表读数小【考点】10. （2分）(2018·杭州模拟) 智能手机耗电量大，移动充电宝应运而生，它是能直接给移动设备充电的储能装置。

第六节 电流的热效应一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分） 1对于纯电阻用电器，下列说法中正确的是（ ）A 如果额定功率相同，额定电流较大的用电器电阻较大B 如果额定功率相同，额定电流较大的用电器电阻较小如果额定电压相同，额定功率较大的用电器电阻较大D 如果额定电压相同，额定功率较大的用电器电阻较小2两个电阻分别标有“1 A ，4 W ”和“2 A ，1 W ”字样，则它们的电阻之比是( ) A2∶1 B16∶1 4∶1 D1∶163对于连入电路的不同灯泡而言，亮度大的灯泡是（ ） A 通过的电流大的灯泡 B 两端电压大的灯泡 电阻值大的灯泡D 消耗电功率大的灯泡4标有“220 V ，25 W ”的甲灯与标有“24V ，25 W ”的乙灯相比，下列说法中正确的是（ ） A 甲灯比乙灯亮B 两灯均正常地发光时，亮度一定相同 甲灯电阻比乙灯大D 甲灯的额定电流一定小于乙灯的额定电流5用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温 度（ ）A 跟导线的长度成正比B 跟导线的长度成反比 跟导线的横截面积成正比 D 跟导线的横截面积的平方成反比 6有一台电风扇的铭牌上标有“220 V ，50 W ”的字样，其线圈的直流电阻为，如果把它接入220 V 的电路中，则下列求电风扇每分钟产生的热量的四种解法中，正确的是（）D 726×7如图1-6-1所示，电路两端的电压保持不变，电阻、、消耗的电功率一样大，则电阻之比∶∶是（）图1-6-1A1∶1∶1 B4∶1∶11∶4∶4 D1∶2∶2图1-6-28、两电阻串联后接入电，改变电的电压，测得电阻、的伏安特性曲线如图1-6-2所示，则电阻、和功率、的关系是( )A BD9甲、乙两根同种材料制成的熔丝，甲的直径=05 ，熔断电流为A；乙的直径=，熔断电流为A，取两根等长的用上述材料制成的甲、乙熔丝并联起，则该并联电路允许通过的最大电流为（）A11 A B10 A95 A D85 A10下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目，试判断正常工作时，其中功率最大的是（）二、填空题（本题共8分请将正确的答案填到横线上）1116 W电子式节能灯的亮度相当于60 W的白炽灯如果把家中两盏60 W白炽灯换用两盏16 W电子式节能灯，按每天使用3小时，每月30天计算，每月比原节电W·三、计算题（本题共6小题，共52分解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分有值计算的题，答案中必须明确写出值和单位）12 （8分）一只规格为“220 V，2 000 W”的电炉，求电炉在正常工作时的电阻若电电压为200 V，求电炉的实际功率在200 V电压下，如果平均每天使用电炉2 ，求此电炉一个月要消耗多少度电？13 （8分）两用电器和上分别标有“110V，121 Ω”和“110 V，605 Ω”现将、串联接在电压为220 V的电两端，电内阻不计，且和均为纯电阻元件试计算用电器和的实际功率，说明哪一个可能被烧毁14 （8分）一台电风扇的额定功率是44 W，内电阻为Ω，接在220 V的电压下正常运转求（1）电风扇正常运转时，通过它的电流多大？这台电风扇电动机的效率是多少？（2）若接上电后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此15 （8分）如图1-6-3所示，两个灯泡时会发生什么问题？（220 V，100 W）和（220 V，25 W）串联后接在电路段为使两灯泡安全使用，电路所加的电压最大为多少？电路段允许消耗的最大功率为多少？图1-6-316 （10分）如图1-6-4两只灯泡和分别标有“110 V，60 W”“110 V，100 W”字样，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的功率最小，应采用哪种接法?图1-6-417 （10分）某房间的入户电线，如图1-6-4所示，现有工作电压为220 V的电器如下：100 W的灯泡6只，200 W的电视机1台，1 000 W的电冰箱1台，1 500 W的洗衣机1台，700 W的微波炉1台，1 000 W 的暖风机1台，还有三只额定电流均为8 A的保险盒如何将上述电器全部合地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100 W 的灯泡用表示，功率为200 W的电视机用电视机表示，保险盒用表示图中是火线，是零线图1-6-4第六节电流的热效应得分：一、选择题二、填空题11．三、计算题12．1314151617第六节电流的热效应参考答案一、选择题1BD 解析：由可知，如果额定功率相同，则额定电流较大的用电器电阻较小由公式可知，如果额定电压相同，则额定功率较大的用电器电阻较小2B 解析：由公式，得则Ω=4Ω，Ω=Ω则3D4B D 解析：比较两灯泡的亮暗，要看功率大小因为两灯功率一样，所以正常发光时亮度一定相同故A错，B对，计算比较后看出、D两项也对5D 解析：利用电流通过电阻产生的电热使导线的温度升高，由能量守恒建立关系式求解金属导线的电阻为，通电后产生的电热为设金属导体升高的温度Δ，由热知识可知导体需要的热量为电流产生的全部热量均被导线所吸收，即：Δ，故正确选项为D678BD 解析：由伏安特性曲线可知两电阻；由于、两电阻串联，通过、的电流相等，根据可知＜，故选B、D9D 解析：当的电流为3A时，的电流为3×16A=48A，不行；当的电流为8 A时，的电流为 A=05 A干路总电流为8 A+05 A=85 A10 D 解析：显然正常工作时电视机功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调的功率为 1 364 W因此功率最大的是空调机，选D二、填空题11792 解析：2×(60-16)×3×30× W·792 W·三、计算题12242 Ω 1 653 W 99度解析：设电炉电阻为，由得在200 V的电压下，一个月好用电能（按30天计算）2×30×1653 W·9918 W·≈99度13可能被烧毁14(1) A (2) A W 电动机将被烧坏解析：（1）依题意得，电风扇电阻Ω=1 100 Ω，则电风扇正常运转时电流02 A因电风扇是非纯电阻电器，根据能量守恒定律得电动机每秒中转的机械能：J电风扇效率998%(2)当电风扇不转动时，电路相当于纯电阻电路，由欧姆定律得A110 A，电路实际消耗的电功率 W=24 200 W；由于电风扇实际消耗的电功率远大于其额定功率，且电能全部转为热能，电动机将被烧坏15275 V 3125 W 解析：在分析用电器串联使用时，从安全角度考虑，要抓住哪一个用电器先达到额定值，尚未达到额定值的用电器一定不会烧坏，求解时宜用比例法计算由，得16甲图解析：方法一：由知，＞，因灯泡额定电压均为110 V，则：对甲图，有，；对乙图，有，＜2由知，甲电路消耗功率最小，应选甲图接法这是一道要求电路消耗功率最小的问题，当给电路加的电压一定时，电路总电阻越大，电路中的电流就越小，电路消耗的总功率（）就越小方法二：对甲图，由于，所以电路消耗的总功率200 W；对乙图，由于，所以电路消耗的总功率2×（）=2×（60+100） W=320 W，应选甲图接法17解析：（电路图如图1-6-5所示）由于220 V，8 A，则由得每个支路最大负载功率220×8 W=1 760 W，因此可设计出第一个支路为电冰箱与微波炉并联，额定功率为1 000 W+700 W=1 700 W＜，第二个支路为洗衣机和电视机并联，额定功率为1 500 W+200 W=1 700 W＜，第三个支路为暖风机与六个灯泡并联，额定功率为1 000 W+100 W×6=1 600 W＜图1-6-5点评：用电器的分布力求使每一支路均衡，有利于安全用电和用电设备正常工作。

第一章电场电流六、电流的热效应课时训练6电流的热效应1.关于电热的利用,下列说法中正确的是()A.电热对我们来说总是有利的B.电热对我们来说总是不利的C.电饭锅是利用电流热效应的原理制成的D.电视机工作过程中没有产生电热答案解析:电热有的是有利的,如电饭锅、电热水器都是利用电流的热效应,而有些是不利的,如电视机、电动机中电阻上生热,如果散热不及时,会烧坏器件,影响电路的正常工作,故只有选项C 正确.2.一台电动机输出功率是10 ,这表明这台电动机正常工作时()A.每秒钟消耗电能10B.每秒钟对外做功10C.每秒钟对外做功10 JD.每秒钟对外做功1 000 J答案解析:电动机的输出功率10 为机械功率,每秒钟对外做功10 ,故B对、D错.它的电功率将大于10 ,所以每秒消耗电能大于10,故A错.3.对于连入电路的不同灯泡而言,亮度最大的灯泡是()A.通过电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡答案解析:灯泡的亮度由消耗的实际电功率决定,消耗的实际功率越大,灯泡越亮项正确.而对公式2而言,只知道一个量的大小无法确定P的大小,故A、B、C均错误.4.通过电阻R的电流为I时,在t时间内产生的热量为Q,若电阻为2R,电流为,则在时间t内产生的热量为()A.4QB.2QC.D.答案5.小明家的保险丝突然熔断,以下原因不可能的是()A.家用电器的总功率过大B.导线绝缘皮损坏,火线、零线直接接触,造成短路C.火线断路D.灯座里的电线发生短路答案解析:保险丝熔断是因为相同时间内产生热量过多,电阻一定,所以一定是电流过大中由知P 增大增大,有可能中火线、零线直接接触,造成短路,电流增大中火线断路,无电流通过保险丝,不可能烧断中灯座里的电线发生短路,电流增大.所以A、B、D都有可能.6.一般来说,用电器的工作电压并不等于额定电压.家庭里通常不备电压表,但可以借助电能表测出用电器的实际工作电压.现在电路中只接入一个电热水壶,壶的铭牌和电能表的铭牌分别如图甲和乙所示.测得电能表的转盘转过125转的时间为121秒,求此时加在电热水壶上的实际电压.××牌电热水壶额定电压220 V额定功率1 500 W容量4.5升××家用电器厂·h32308单相电度表102202 A 503 000转/(·h)1995年12月.157××市电表厂甲乙答案:200 V解析:设电热水壶的电阻为R.由得Ω= Ω,电能表转1转对应的用电为: 1 200 J.设电热水壶的实际电压为U,由得125×1 200 J,所以200 V.7.电饭锅工作时有两种状态:一种是锅内的水烧干以前的加热状态,另一种是水烧干后的保温状态.如图是电饭锅的电路图1是一个电阻2是加热用的电阻丝.试结合电路图分析自动开关S 接通和断开时,电饭锅分别处于哪种状态,并说明理由.答案:不管S闭合还是断开,电路两端的电压相同,但S断开时1与R2串联,由知功率小,所以应为保温状态;而S闭合时1被短路,只有R2接入电路,所以电热功率大,应为加热状态.8.一辆电动自行车的铭牌上给出了如下的技术参数表:规格后轮驱动直流电动机车型26″电动自动车额定电压下的输出机械功率110W整车质量30额定电压36V最大载重120额定电流3.5A 求:(1)此车电动机正常工作时,消耗的电功率是多大?(2)电动机正常工作时,损失了多少功率?答案:(1)126 W(2)16 W解析:(1)由表中的技术参数可知,此车电动机正常工作时,消耗的电功率:根据可得126 W.(2)由表中的技术参数可知,额定电压下的输出机械功率为110 W,根据输出额可得电动机损失的功率P额=16 W.。

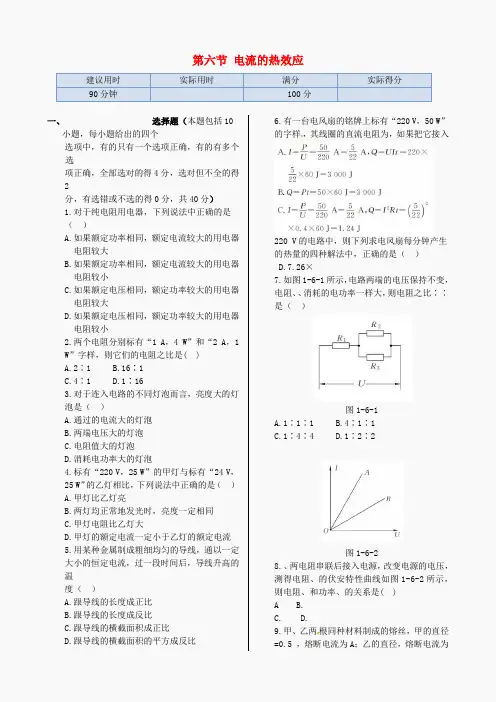

第六节 电流的热效应建议用时 实际用时满分 实际得分90分钟100分一、 选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分） 1.对于纯电阻用电器，下列说法中正确的是（ ）A.如果额定功率相同，额定电流较大的用电器电阻较大B.如果额定功率相同，额定电流较大的用电器电阻较小C.如果额定电压相同，额定功率较大的用电器电阻较大D.如果额定电压相同，额定功率较大的用电器电阻较小2.两个电阻分别标有“1 A ，4 W ”和“2 A ，1 W ”字样，则它们的电阻之比是( ) A.2∶1 B.16∶1 C.4∶1 D.1∶163.对于连入电路的不同灯泡而言，亮度大的灯泡是（ ）A.通过的电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡4.标有“220 V ，25 W ”的甲灯与标有“24 V ，25 W ”的乙灯相比，下列说法中正确的是（ ） A.甲灯比乙灯亮B.两灯均正常地发光时，亮度一定相同C.甲灯电阻比乙灯大D.甲灯的额定电流一定小于乙灯的额定电流 5.用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温度（ ）A.跟导线的长度成正比B.跟导线的长度成反比C.跟导线的横截面积成正比D.跟导线的横截面积的平方成反比6.有一台电风扇的铭牌上标有“220 V ，50W ”的字样，其线圈的直流电阻为，如果把它接入220 V 的电路中，则下列求电风扇每分钟产生的热量的四种解法中，正确的是（ ） D.7.26×7.如图1-6-1所示，电路两端的电压保持不变，电阻、、消耗的电功率一样大，则电阻之比∶∶是（ ）图1-6-1A.1∶1∶1B.4∶1∶1C.1∶4∶4D.1∶2∶2图1-6-28.、两电阻串联后接入电源，改变电源的电压，测得电阻、的伏安特性曲线如图1-6-2所示，则电阻、和功率、的关系是( ) A B. C. D.9.甲、乙两根同种材料制成的熔丝，甲的直径=0.5 ，熔断电流为A ；乙的直径，熔断电流为A，取两根等长的用上述材料制成的甲、乙熔丝并联起来，则该并联电路允许通过的最大电流为（）A.11 AB.10 AC.9.5 AD.8.5 A10.下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目，试判断. 正常工作时，其中功率最大的是（）二、填空题（本题共8分.请将正确的答案填到横线上）11.16 W电子式节能灯的亮度相当于60 W的白炽灯.如果把家中两盏60 W白炽灯换用两盏16W电子式节能灯，按每天使用3小时，每月30天计算，每月比原来节电·h.三、计算题（本题共6小题，共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）12. （8分）一只规格为“220 V，2 000 W”的电炉，求电炉在正常工作时的电阻.若电网电压为200 V，求电炉的实际功率.在200 V电压下，如果平均每天使用电炉2 h，求此电炉一个月要消耗多少度电？13. （8分）两用电器和上分别标有“110 V，12.1 Ω”和“110 V，6.05 Ω”.现将、串联接在电压为220 V的电源两端，电源内阻不计，且和均为纯电阻元件.试计算用电器和的实际功率，说明哪一个可能被烧毁.14. （8分）一台电风扇的额定功率是44 W，内电阻为Ω，接在220 V的电压下正常运转.求（1）电风扇正常运转时，通过它的电流多大？这台电风扇电动机的效率是多少？（2）若接上电源后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此时会发生什么问题？15. （8分）如图1-6-3所示，两个灯泡（220 V，100 W）和（220 V，25 W）串联后接在电路段.为使两灯泡安全使用，电路所加的电压最大为多少？电路段允许消耗的最大功率为多少？图1-6-3 16. （10分）如图1-6-4两只灯泡和分别标有“110 V，60 W”“110 V，100 W”字样，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的功率最小，应采用哪种接法?图1-6-417. （10分）某房间的入户电线，如图1-6-4所示，现有工作电压为220 V的电器如下：100 W的灯泡6只，200 W的电视机1台，1 000 W 的电冰箱1台，1 500 W的洗衣机1台，700 W 的微波炉1台，1 000 W 的暖风机1台，还有三只额定电流均为8 A的保险盒.如何将上述电器全部合理地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100W 的灯泡用表示，功率为200 W的电视机用电视机表示，保险盒用表示.图中是火线，是零线.第六节电流的热效应得分：一、选择题题号 1 2 3 4 5 6 7 8 9 10 答案二、填空题11．三、计算题12．13.14.15.16.17.第六节电流的热效应参考答案一、选择题1 解析：由可知，如果额定功率相同，则额定电流较大的用电器电阻较小.由公式可知，如果额定电压相同，则额定功率较大的用电器电阻较小.2 解析：由公式，得则Ω=4Ω，Ω=Ω则.34解析：比较两灯泡的亮暗，要看功率大小.因为两灯功率一样，所以正常发光时亮度一定相同.故A错，B对，计算比较后看出C、D两项也对.5 解析：利用电流通过电阻产生的电热使导线的温度升高，由能量守恒建立关系式求解.金属导线的电阻为，通电后产生的电热为.设金属导体升高的温度Δ，由热学知识可知导体需要的热量为.电流产生的全部热量均被导线所吸收，即：.Δ，故正确选项为D.678 解析：由伏安特性曲线可知两电阻；由于、两电阻串联，通过、的电流相等，根据可知＜，故选B、D.9 解析：.当的电流为3A时，的电流为3×1648A，不行；当的电流为8 A时，的电流为0.5 A.干路总电流为8 0.5 8.5 A.10. D 解析：显然正常工作时电视机功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调的功率为1 364 W.因此功率最大的是空调机，选D.二、填空题11.7.92 解析：2×(60-16)×3×30×·h7.92 ·h三、计算题12.24.2 Ω 1 653 W 99度解析：设电炉电阻为，由得在200 V的电压下，一个月好用电能（按30天计算）2×30×1.653 ·h99.18 ·h≈99度.13.可能被烧毁14.(1) A (2) A W 电动机将被烧坏解析：（1）依题意得，电风扇电阻Ω=1 100 Ω，则电风扇正常运转时电流0.2 A.因电风扇是非纯电阻电器，根据能量守恒定律得电动机每秒中转化的机械能： J.电风扇效率99.8%.(2)当电风扇不转动时，电路相当于纯电阻电路，由欧姆定律得A110 A，电路实际消耗的电功率 24 200 W；由于电风扇实际消耗的电功率远大于其额定功率，且电能全部转化为热能，电动机将被烧坏.15.275 V 31.25 W 解析：在分析用电器串联使用时，从安全角度考虑，要抓住哪一个用电器先达到额定值，尚未达到额定值的用电器一定不会烧坏，求解时宜用比例法计算.由，得.16.甲图解析：方法一：由知，＞，因灯泡额定电压均为110 V，则：对甲图，有，；对乙图，有，＜2.由知，甲电路消耗功率最小，应选甲图接法.这是一道要求电路消耗功率最小的问题，当给电路加的电压一定时，电路总电阻越大，电路中的电流就越小，电路消耗的总功率（）就越小.方法二：对甲图，由于，所以电路消耗的总功率200 W；对乙图，由于，所以电路消耗的总功率2×（）=2×（60+100） 320 W，应选甲图接法.17.解析：（电路图如图1-6-5所示）由于220 V，8 A，则由得每个支路最大负载功率220×8 1 760 W，因此可设计出第一个支路为电冰箱与微波炉并联，额定功率为1 000 700 1 700 W＜，第二个支路为洗衣机和电视机并联，额定功率为1 500 200 1 700 W＜，第三个支路为暖风机与六个灯泡并联，额定功率为1 000 100 W×6=1 600 W＜.图1-6-5点评：用电器的分布力求使每一支路均衡，有利于安全用电和用电设备正常工作.。

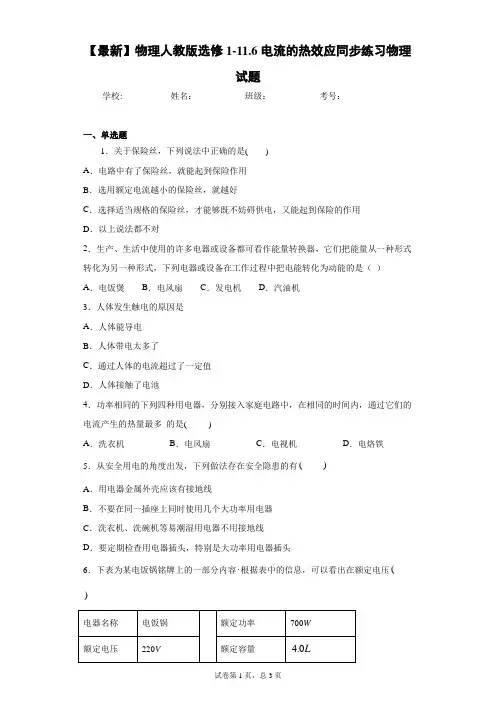

【最新】物理人教版选修1-11.6电流的热效应同步练习物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．关于保险丝，下列说法中正确的是()A．电路中有了保险丝，就能起到保险作用B．选用额定电流越小的保险丝，就越好C．选择适当规格的保险丝，才能够既不妨碍供电，又能起到保险的作用D．以上说法都不对2．生产、生活中使用的许多电器或设备都可看作能量转换器，它们把能量从一种形式转化为另一种形式，下列电器或设备在工作过程中把电能转化为动能的是（）A．电饭煲B．电风扇C．发电机D．汽油机3．人体发生触电的原因是A．人体能导电B．人体带电太多了C．通过人体的电流超过了一定值D．人体接触了电池4．功率相同的下列四种用电器，分别接入家庭电路中，在相同的时间内，通过它们的电流产生的热量最多的是( )A．洗衣机B．电风扇C．电视机D．电烙铁5．从安全用电的角度出发，下列做法存在安全隐患的有()A．用电器金属外壳应该有接地线B．不要在同一插座上同时使用几个大功率用电器C．洗衣机、洗碗机等易潮湿用电器不用接地线D．要定期检查用电器插头，特别是大功率用电器插头6．下表为某电饭锅铭牌上的一部分内容.根据表中的信息，可以看出在额定电压()A ．700VB ．4VC ．220VD ．1.5V7．通过电阻的电流为I 时，在时间t 内产生的热量为Q ，若通过同一电阻的电流为2I 时，则在时间t 内产生的热量为（ ）A ．2QB ． 2QC ．4QD ．4Q8．随着我国人民生活水平的不断提高，家庭中使用的电器越来越多．下列电器中主要利用电流的热效应工作的是（ ）A ．电风扇B ．电视机C ．洗衣机D ．电饭煲二、多选题9．下列关于用电安全注意事项的说法中，你认为正确的是( )A ．用电总功率不应超过用电配线及保护装置的额定功率B ．应有可靠地接地装置C ．为了节约，旧的、已被磨破的电线盒接线板要坚持使用D ．检修电器时，不必切断电源10．下列关于电流热效应的理解正确的是( )A ．白炽灯通电以后，一会儿就热得烫手是电流的热效应B ．电流通过导体时都要产生热效应C ．电饭锅消耗电能煮饭，不符合能量守恒定律D ．通电导体能发热，说明电能是热能11．漏电保护开关由一个触电保安器和继电器J 组成，如图所示．变压器A 处用火线和零线双股平行绕制成线圈，然后接到用电器，B 处有一个输出线圈，一旦线圈B 中有电流，经放大后便能推动继电器切断电源．关于保安器的说法正确的是A ．保安器的工作原理是电磁感应原理B ．多开灯会使保安器切断电源C ．线圈B 中电流一定大于线圈A 中的电流D．如图人“手——地”触电会切断电源12．在一阻值为R＝10Ω的定值电阻中通入如图所示的交流电，则()A．此交流电的频率为0.5HzB．此交流电的有效值约为3.5AC．在2～4s内通过该电阻的电荷量为1CD．在0～2s内电阻产生的焦耳热为25J三、解答题13．某导体的电阻是2欧，当1安的电流通过时，1分钟产生的热量是多少焦？14．在一根导线两端加上一定的电压，每秒内发出一定的热量，今将这根导线均匀地拉长为原来的n倍后，再加上同样的电压，则这根导线每秒所产生的热量是原来的多少倍？15．某同学自制了一个电炉，已知该电炉工作时的电阻时55 ，工作时通过电炉的电流是4A，求：①加在该电炉两端的电压是多少？②该电炉工作时，10s内发的热是多少？参考答案1．C【解析】保险丝起到一定的保护作用，但也不是绝对的保险作用，故A错误；要根据家中电器的总电流选择保险丝，并不是电流越小越好，故B错误；只有选择适当规格的保险丝，才能够既不妨碍供电，又能起到保险的作用，故C正确，D错误．所以C正确，ABD错误。

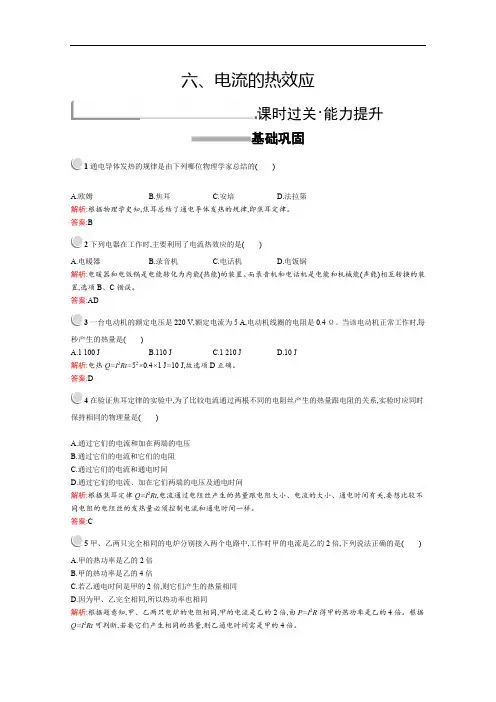

六、电流的热效应课时过关·能力提升基础巩固1通电导体发热的规律是由下列哪位物理学家总结的( )A.欧姆B.焦耳C.安培D.法拉第解析:根据物理学史知,焦耳总结了通电导体发热的规律,即焦耳定律。

答案:B2下列电器在工作时,主要利用了电流热效应的是( )A.电暖器B.录音机C.电话机D.电饭锅解析:电暖器和电饭锅是电能转化为内能(热能)的装置。

而录音机和电话机是电能和机械能(声能)相互转换的装置,选项B、C错误。

答案:AD3一台电动机的额定电压是220 V,额定电流为5 A,电动机线圈的电阻是0.4 Ω。

当该电动机正常工作时,每秒产生的热量是( )A.1 100 JB.110 JC.1 210 JD.10 J解析:电热Q=I2Rt=52×0.4×1 J=10 J,故选项D正确。

答案:D4在验证焦耳定律的实验中,为了比较电流通过两根不同的电阻丝产生的热量跟电阻的关系,实验时应同时保持相同的物理量是( )A.通过它们的电流和加在两端的电压B.通过它们的电流和它们的电阻C.通过它们的电流和通电时间D.通过它们的电流、加在它们两端的电压及通电时间解析:根据焦耳定律Q=I2Rt,电流通过电阻丝产生的热量跟电阻大小、电流的大小、通电时间有关,要想比较不同电阻的电阻丝的发热量必须控制电流和通电时间一样。

答案:C5甲、乙两只完全相同的电炉分别接入两个电路中,工作时甲的电流是乙的2倍,下列说法正确的是( )A.甲的热功率是乙的2倍B.甲的热功率是乙的4倍C.若乙通电时间是甲的2倍,则它们产生的热量相同D.因为甲、乙完全相同,所以热功率也相同解析:根据题意知,甲、乙两只电炉的电阻相同,甲的电流是乙的2倍,由P=I2R得甲的热功率是乙的4倍。

根据Q=I2Rt可判断,若要它们产生相同的热量,则乙通电时间需是甲的4倍。

答案:B6一个电阻丝在不同工作状态下热功率随时间变化的关系如图所示,则该电阻在一分钟内产生的电热是 。

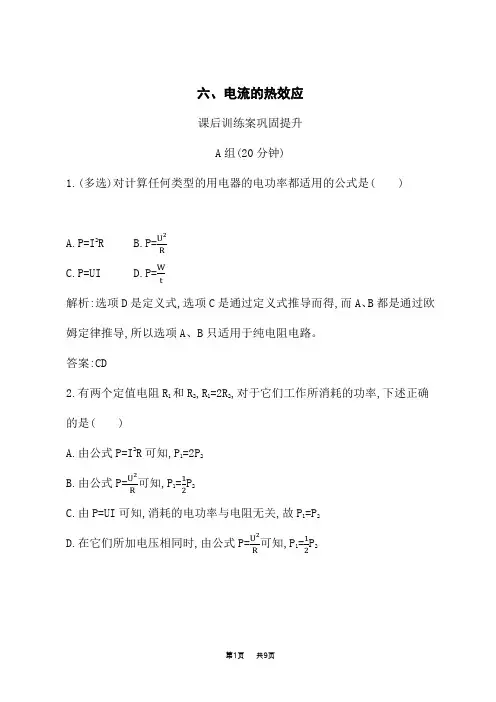

六、电流的热效应课后训练案巩固提升 A 组(20分钟)1.(多选)对计算任何类型的用电器的电功率都适用的公式是( ) A.P=I 2R B.P=U 2RC.P=UID.P=Wt解析:选项D 是定义式,选项C 是通过定义式推导而得,而A 、B 都是通过欧姆定律推导,所以选项A 、B 只适用于纯电阻电路。

答案:CD2.有两个定值电阻R 1和R 2,R 1=2R 2,对于它们工作所消耗的功率,下述正确的是( )A.由公式P=I 2R 可知,P 1=2P 2B.由公式P=U 2R可知,P 1=12P 2C.由P=UI 可知,消耗的电功率与电阻无关,故P 1=P 2D.在它们所加电压相同时,由公式P=U 2R可知,P 1=12P 2解析:题中未给出R1、R2怎样连接,若I1=I2,则A正确;若R1、R2两端电压相同,则B正确;若R1、R2两端电压相同,电流也相同,则C正确,但实际上电压和电流不能同时相同;因题中未给出这些条件,所以只有D正确。

答案:D3.小明家的保险丝突然熔断,以下原因不可能的是( )A.家用电器的总功率过大B.导线绝缘皮损坏,火线、零线直接接触,造成短路C.火线断路D.灯座里的电线发生短路解析:保险丝熔断是因为相同时间内产生热量过多,由于电阻一定,所以一定是电流过大。

由P=UI知P增大,I增大,选项A正确;火线、零线直接接触,造成短路,电流增大,选项B正确;火线断路,无电流通过保险丝,不可能烧断,选项C错误;灯座里的电线发生短路,电流增大,选项D正确。

答案:C4.甲、乙两只完全相同的电炉分别接入两个电路中,工作时甲的电流是乙的2倍,下列说法正确的是( )A.甲的热功率是乙的2倍B.甲的热功率是乙的4倍C.若乙通电时间是甲的2倍,则它们产生的热量相同D.因为甲、乙完全相同,所以热功率也相同解析:根据题意知,甲、乙两只电炉的电阻相同,甲的电流是乙的2倍,由P=I2R得,甲的热功率是乙的4倍。

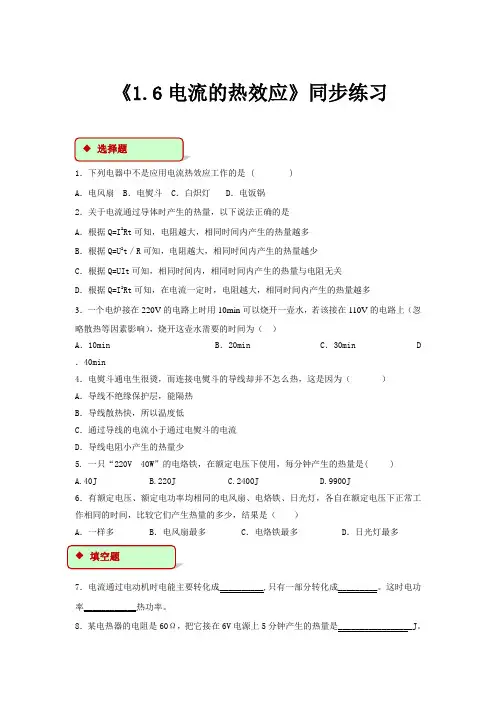

《1.6电流的热效应》同步练习1．下列电器中不是应用电流热效应工作的是()A．电风扇B．电熨斗C．白炽灯D．电饭锅2．关于电流通过导体时产生的热量，以下说法正确的是A．根据Q=I2Rt可知，电阻越大，相同时间内产生的热量越多B．根据Q=U2t／R可知，电阻越大，相同时间内产生的热量越少C．根据Q=UIt可知，相同时间内，相同时间内产生的热量与电阻无关D．根据Q=I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多3．一个电炉接在220V的电路上时用10min可以烧开一壶水，若该接在110V的电路上（忽略散热等因素影响），烧开这壶水需要的时间为（）A．10min B．20min C．30min D ．40min4．电熨斗通电生很烫，而连接电熨斗的导线却并不怎么热，这是因为（）A．导线不绝缘保护层，能隔热B．导线散热快，所以温度低C．通过导线的电流小于通过电熨斗的电流D．导线电阻小产生的热量少5. 一只“220V 40W”的电烙铁，在额定电压下使用，每分钟产生的热量是( )A.40JB.220JC.2400JD.9900J6．有额定电压、额定电功率均相同的电风扇、电烙铁、日光灯，各自在额定电压下正常工作相同的时间，比较它们产生热量的多少，结果是（）A．一样多B．电风扇最多C．电烙铁最多D．日光灯最多7．电流通过电动机时电能主要转化成__________,只有一部分转化成_________。

这时电功率____________热功率。

8．某电热器的电阻是60Ω，把它接在6V电源上5分钟产生的热量是_________________J。

9．标有“220V 60W”的电烙铁，接在220V的电源上，该电烙铁每分钟产生的热量是_____________J，1min消耗的电能是_____________kwh。

10．“220V 100W”的电炉子，接在照明电路上，使用5分钟产生了多少热量？答案和解析1.选A。

第六节 电流的热效应练习1．(多选)计算用电荷量时，常用的单位是“度”，对此，下列说法正确的是( )A ．1度＝3.6×103 ·hB ．1度＝3.6×106 JC ．“度”是电功率的单位D ．“度”是电功的单位解析：本题考查生活中常用的电功单位：度.1度＝1 ·h ＝1 000×3 600 J ＝3.6×106 J. 答案：2．(多选)下列关于电流热效应的理解正确的是 ( )A ．白炽灯通电以后，一会儿就热得烫手是电流的热效应B ．电饭锅消耗电能煮饭，不符合能量守恒定律C ．电流通过导体时都要产生热效应D ．通电导体能发热，说明电能是热能解析：电流通过导体时，电能变成内能，这是电流的热效应，电流热效应是能量之间的转化，遵守能量守恒定律．答案：A 、C3．(多选)不考虑温度对电阻的影响，一个“220 V 100 W ”的灯泡，下列说法正确的是( )A ．接在110 V 的线路上的功率为50 WB ．接在110 V 的线路上的功率为25 WC ．接在440 V 的线路上的功率为400 WD ．接在55 V 的线路上的功率为6.25 W解析：不考虑温度对电阻的影响，电灯的电阻为定值，即R ＝U 20P 0＝48 400100Ω＝484 Ω.由P ′＝U ′2R，将110 V 和55 V 分别代入求得实际功率分别为25 W 和6.25 W ．而当灯两端电压为440 V 时，已超过额定电压，灯将被烧坏． 答案：B 、D4．(单选)小明从网上购买功率为900 W 电饭煲一个，和家里已有的功率为700 W 电饭煲相比，如果煮同样多的同种大米，加水量也一样，700 W 的电饭煲如果耗时21分钟，理论上900 W 的电饭煲只要耗时最接近( )A ．27分钟B ．19分钟C ．18分钟D ．16分钟解析：做饭依靠电饭煲的电阻丝发热，根据公式W ＝可以得出D 正确．答案：D5．(单选)在验证焦耳定律的实验中，为了比较电流通过两根不同的电阻丝产生的热量跟电阻的关系，实验时应同时保持相同的物理量是( )A ．通过它们的电流和加在它们两端的电压B ．通过它们的电流和它们的电阻C ．通过它们的电流和通电时间D ．通过它们的电流、加在它们两端的电压和通电时间解析：由焦耳定律Q＝I2知，要想验证Q与R间的关系，则应注意保持I与t不变，故选C.答案：C6．(单选)甲、乙两只完全相同的电炉分别接入两个电路中，工作时甲的电流是乙的2倍，下列说法正确的是()A．甲的热功率是乙的2倍B．甲的热功率是乙的4倍C．若乙通电时间是甲的2倍，则它们产生的热量相同D．因为甲、乙完全相同，所以功率也相同解析：根据题意知，甲、乙两只电炉的电阻相同，甲的电流是乙的2倍，由P＝I2·R得：甲的电功率是乙的4倍．故只有B正确．答案：B7．(单选)一个阻值为1 Ω的电阻，通过它的电流为2 A，则下列说法正确的是()A．1 s内通过该电阻的电荷量为1 CB．该电阻1 s内的发热量为2 JC．该电阻1 s内的发热量为4 JD．该电阻发热功率为2 W解析：据I＝知，Q＝,1 s内通过该电阻的电荷量为Q＝2×1 C＝2 C，A错；产生的热量Q＝I2＝22×1×12J＝4 J．P＝I2R＝22×1 W＝4 W，故B、D错，C对．答案：C8．(单选)一白炽灯泡的额定功率与额定电压分别为36 W与36 V．若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率()A．等于36 WB．小于36 W，大于9 WC．等于9 WD．小于9 W解析：白炽灯在正常工作时的电阻为R，由P＝得R＝36 Ω，当接入18 V电压时，假设灯泡的电阻也为36 Ω，则它消耗的功率为P＝＝W＝9 W，但是当灯泡两端接入18 V电压时，它的发热功率小，灯丝的温度较正常工作时温度低，其电阻率小，所以其电阻要小于36 Ω，其实际功率要大于9 W，故B项正确．答案：B9．(单选)小明家的保险丝突然熔断，以下原因不可能的是()A．家用电器的总功率过大B．导线绝缘皮损坏，火线、零线直接接触，造成短路C．火线断路D．灯座里的电线发生短路解析：保险丝熔断是因为相同时间内产生热量过大，电阻一定，所以一定是电流过大．A中由P＝知P增大，I增大，有可能；B中火线、零线直接接触，造成短路，电流增大；C中火线断路，无电流通过保险丝，不可能烧断；D中灯座里的电线发生短路，电流增大．所以A、B、D都有可能．答案：C。

高中物理学习材料（鼎尚**整理制作）第六节电流的热效应建议用时实际用时满分实际得分90分钟100分一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分）1.对于纯电阻用电器，下列说法中正确的是（）A.如果额定功率相同，额定电流较大的用电器电阻较大B.如果额定功率相同，额定电流较大的用电器电阻较小C.如果额定电压相同，额定功率较大的用电器电阻较大D.如果额定电压相同，额定功率较大的用电器电阻较小2.两个电阻分别标有“1 A，4 W”和“2 A，1 W”字样，则它们的电阻之比是( )A.2∶1B.16∶1C.4∶1D.1∶163.对于连入电路的不同灯泡而言，亮度大的灯泡是（）A.通过的电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡4.标有“220 V，25 W”的甲灯与标有“24 V，25 W”的乙灯相比，下列说法中正确的是（）A.甲灯比乙灯亮B.两灯均正常地发光时，亮度一定相同C.甲灯电阻比乙灯大D.甲灯的额定电流一定小于乙灯的额定电流5.用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温度（）A.跟导线的长度成正比B.跟导线的长度成反比C.跟导线的横截面积成正比D.跟导线的横截面积的平方成反比6.有一台电风扇的铭牌上标有“220 V，50 W”的字样，其线圈的直流电阻为0.4 Ω，如果把它接入220 V的电路中，则下列求电风扇每分钟产生的热量的四种解法中，正确的是（）D.Q=U2Rt=22020.4×60 J= 7.26×106 J7.如图1-6-1所示，电路两端的电压U保持不变，电阻R1、R2、R3消耗的电功率一样大，则电阻之比R1∶R2∶R3是（）图1-6-1A.1∶1∶1B.4∶1∶1C.1∶4∶4D.1∶2∶2图1-6-28.A、B两电阻串联后接入电源，改变电源的电压，测得电阻A、B的伏安特性曲线如图1-6-2所示，则电阻R A、R B和功率P A、P B的关系是( )A.R A＞R BB.R A＜R BC.P A＞P BD.P A＜P B9.甲、乙两根同种材料制成的熔丝，甲的直径d1=0.5 mm，熔断电流为3 A；乙的直径d2=2 mm，熔断电流为8 A，取两根等长的用上述材料制成的甲、乙熔丝并联起来，则该并联电路允许通过的最大电流为（）A.11 AB.10 AC.9.5 AD.8.5 A10.下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目，试判断.正常工作时，其中功率最大的是（）二、填空题（本题共8分.请将正确的答案填到横线上）11.16 W电子式节能灯的亮度相当于60 W的白炽灯.如果把家中两盏60 W白炽灯换用两盏16 W电子式节能灯，按每天使用3小时，每月30天计算，每月比原来节电kW·h.三、计算题（本题共6小题，共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）12. （8分）一只规格为“220 V，2 000 W”的电炉，求电炉在正常工作时的电阻.若电网电压为200 V，求电炉的实际功率.在200 V电压下，如果平均每天使用电炉2 h，求此电炉一个月要消耗多少度电？13. （8分）两用电器A和B上分别标有“110 V，12.1 Ω”和“110 V，6.05 Ω”.现将A、B串联接在电压为220 V的电源两端，电源内阻不计，且A和B均为纯电阻元件.试计算用电器A和B的实际功率，说明哪一个可能被烧毁.14. （8分）一台电风扇的额定功率是44 W，内电阻为2 Ω，接在220 V的电压下正常运转.求（1）电风扇正常运转时，通过它的电流多大？这台电风扇电动机的效率是多少？（2）若接上电源后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此时会发生什么问题？15. （8分）如图1-6-3所示，两个灯泡A（220 V，100 W）和B（220 V，25 W）串联后接在电路PQ 段.为使两灯泡安全使用，电路PQ所加的电压最大为多少？电路PQ段允许消耗的最大功率为多少？图1-6-316. （10分）如图1-6-4两只灯泡A和B分别标有“110 V，60 W”“110 V，100 W”字样，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的功率最小，应采用哪种接法?图1-6-4 图1-6-417. （10分）某房间的入户电线，如图1-6-4所示，现有工作电压为220 V的电器如下：100 W的灯泡6只，200 W的电视机1台，1 000 W的电冰箱1台，1 500 W的洗衣机1台，700 W的微波炉1台，1 000 W 的暖风机1台，还有三只额定电流均为8 A的保险盒.如何将上述电器全部合理地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100 W 的灯泡用表示，功率为200 W 的电视机用电视机表示，保险盒用表示.图中A是火线，B是零线.第六节电流的热效应得分：一、选择题二、填空题11．三、计算题12．13.14.15.16.17.第六节电流的热效应参考答案一、选择题1.BD 解析：由P＝I2R可知，如果额定功率相同，则额定电流较大的用电器电阻较小.由公式P＝U2/R可知，如果额定电压相同，则额定功率较大的用电器电阻较小.2.B 解析：由公式P=I2R，得R=PI2则R1=412Ω=4Ω，R2=122Ω=14Ω则R1R2=161.3.D4.BCD 解析：比较两灯泡的亮暗，要看功率大小.因为两灯功率一样，所以正常发光时亮度一定相同.故A错，B对，计算比较后看出C、D两项也对.5.D 解析：利用电流通过电阻产生的电热使导线的温度升高，由能量守恒建立关系式求解.金属导线的电阻为R=ρl/S，通电后产生的电热为Q=I2ρlt/S.设金属导体升高的温度ΔT，由热学知识可知导体需要的热量为Q′=cmΔT=cρ′lSΔT.电流产生的全部热量均被导线所吸收，即：I2ρlt/S=cρ′lSΔT.ΔT=I2ρt/cρ′S2，故正确选项为D.6.C7.C8.BD 解析：由伏安特性曲线可知两电阻R A＜R B；由于A、B两电阻串联，通过A、B的电流相等，根据P=I2R可知P A＜P B，故选B、D.9.D 解析：R1/R2=d22/d12=16.当R1的电流为3A时，R2的电流为3×16A=48A，不行；当R2的电流为8 A时，R1的电流为8/16 A=0.5 A.干路总电流为8 A+0.5 A=8.5 A.10. D 解析：显然正常工作时电视机功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调的功率为P=UI=1 364 W.因此功率最大的是空调机，选D.二、填空题11.7.92 解析：W=2（P2−P1）t=2×(60-16)×3×30×10−3 kW·h=7.92 kW·h三、计算题12.24.2 Ω 1 653 W 99度解析：设电炉电阻为R，由P=U2/R得在200 V的电压下，一个月好用电能（按30天计算）W=Pt=2×30×1.653 kW·h=99.18 kW·h≈99度.13.A可能被烧毁14.(1)0.2 A 99.8% (2) 110 A 24 200 W 电动机将被烧坏解析：（1）依题意得，电风扇电阻R=U 2P =220244Ω=1 100 Ω，则电风扇正常运转时电流 I=UR=2201 100A=0.2 A.因电风扇是非纯电阻电器，根据能量守恒定律得电动机每秒中转化的机械能：E=Pt−I2Rt=44×1 J−0.22×2×1 J=43.92 J.电风扇效率η=ERt =43.9244×1=99.8%.(2)当电风扇不转动时，电路相当于纯电阻电路，由欧姆定律得I=U/R=2202A=110 A，电路实际消耗的电功率P=U 2R =22022W=24 200 W；由于电风扇实际消耗的电功率远大于其额定功率，且电能全部转化为热能，电动机将被烧坏.15.275 V 31.25 W 解析：在分析用电器串联使用时，从安全角度考虑，要抓住哪一个用电器先达到额定值，尚未达到额定值的用电器一定不会烧坏，求解时宜用比例法计算.由P=U 2R ，得R=U2P.16.甲图解析：方法一：由R=U2/P知，R A＞R B，因灯泡额定电压均为110 V，则：对甲图，有R B=R并，R 总=R B+R并=2R B；对乙图，有R=R AB，R AB＜R B，R总=R+R AB=2R AB＜2R B.由P=IU=U2R知，甲电路消耗功率最小，应选甲图接法.这是一道要求电路消耗功率最小的问题，当给电路加的电压一定时，电路总电阻越大，电路中的电流就越小，电路消耗的总功率（P=IU）就越小.方法二：对甲图，由于R B=R并，所以电路消耗的总功率P总=2P B=200 W；对乙图，由于R AB=R，所以电路消耗的总功率P总=2×（P A+P B）=2×（60+100） W=320 W，应选甲图接法.17.解析：（电路图如图1-6-5所示）由于U=220 V，I max=8 A，则由P=IU得每个支路最大负载功率P max=I max U=220×8 W=1 760 W，因此可设计出第一个支路为电冰箱与微波炉并联，额定功率为1 000W+700 W=1 700 W＜P max，第二个支路为洗衣机和电视机并联，额定功率为1 500 W+200 W=1 700 W＜P max，第三个支路为暖风机与六个灯泡并联，额定功率为1 000 W+100 W×6=1 600 W＜P max.图1-6-5点评：用电器的分布力求使每一支路均衡，有利于安全用电和用电设备正常工作.。

2019-2020学年人教版高中物理选修1-1 1.6 电流的热效应同步练习 B卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共28分)1. （2分）如图所示的电路中，输入电压U恒为12 V，灯泡L标有6 V， 12 W字样，电动机线圈的电阻RM=0.50 Ω。

若灯泡恰能正常发光，以下说法中不正确的是（）A . 电动机的输入功率是12 WB . 电动机的输出功率是12 WC . 电动机的热功率是2.0 WD . 整个电路消耗的电功率是24 W2. （2分）将一只“220V，100W”的小电动机，一台“220V，100W”的电视机，一把“220V，100W”的电烙铁分别接在220V的电源上，在相同时间内，电流通过它们产生的热量最多的是（）A . 电动机B . 电烙铁C . 电视机D . 一样多3. （2分）随着我国人民生活水平的不断提高，家庭中使用的电器越来越多。

下列电器中主要利用电流的热效应工作的是（）A . 电风扇B . 电视机C . 洗衣机D . 电饭煲4. （2分）一台电动机的线圈电阻与一只电炉的电阻相同，都通过相同的电流，在相同的时间内，下列说法错误的是（）A . 电炉放热和电动机放热相等B . 电炉两端电压小于电动机两端电压C . 电炉两端电压等于电动机两端电压D . 电动机消耗的电功率大于电炉的电功率5. （2分） (2017高二上·嘉兴期中) 第三届世界互联网大会将于2016年11月16日至18日在桐乡乌镇举办．为迎接大会的召开，桐乡市对乌镇部分道路亮化工程进行了改造，如图所示是乌镇某村使用的太阳能路灯的电池板铭牌，但由于某种原因，该电池板的工作电流没标上去，则它的数值大约为（）A . 4.65AB . 5.67 AC . 5.85AD . 6.67A6. （2分） (2016高二上·南城期中) 三个相同的灯泡A、B、C连成如图所示的电路，当变阻器的滑动触头P 向上移动时（）A . A灯与B灯亮度相同B . A灯变亮，B灯和C灯都变暗C . 电源的总电功率减小D . A灯变亮，B灯变暗，C灯变亮7. （2分）小明家购买了一台电饭锅，在使用时闻到橡胶的含糊味，用电摸其电源线发现很热，而其它电器仍正常工作，请你用所学的物理知识帮小明分析一下，发生这一现象的原因是（）A . 电压太高B . 电源线太粗C . 电源线太细D . 电源线太短8. （3分） (2019高二上·邢台月考) 如图所示为小型交流发电机的示意图，线圈绕垂直于磁场方向的水平轴OO’沿逆时针方向以角速度匀速转动。

高中人教版物理选修1-1第一章第六节电流的热效应同步测试一、单选题（共10题；共20分）1.把标有“220V 40W”、“220V 100W”的两个灯泡并联后接在电压为220V的电路中（）A. 40 W的灯较亮B. 100W的灯较亮C. 两灯泡一样亮D. 灯泡电阻未知，无法判断2.把六个相同的小灯泡接成如图甲、乙所示的电路，调节变阻器使小灯泡正常发光，甲、乙两电路所消耗的功率分别用P甲和P乙表示，则下列结论中正确的是( )A. P甲＝P乙B. P甲＝3P乙C. P乙＝3P甲D. P乙>3P甲3.如图所示，电源电动势E=3V，小灯泡L标有“2V、0.4W”，开关S接l，当变阻器调到R=4Ω时，小灯泡L 正常发光；现将开关S接2，小灯泡L和电动机M均正常工作．则（）A. 电动机的内阻为4ΩB. 电动机正常工作电压为1VC. 电源内阻为1ΩD. 电源总功率0.4W4.三个阻值相同的电阻R，额定功率均为10W．接入如图电路，改变电压U，使各电阻实际功率均不超过额定功率，则三电阻最大总功率为（）A. 30WB. 20WC. 15WD. 10W5.如图所示电路中，L1和L2均为“220V、100W”的灯泡，L3为“220V、40W”的灯泡．现在A、B两端接上电源，则它们实际消耗电功率大小的顺序是（）A. P1＞P3＞P2B. P2＞P3＞P1C. P1＞P2＞P3D. P3＞P2＞P16.以恒力推物体使它在粗糙水平面上移动一段距离，力所做的功为，平均功率为，在末位置瞬时功率为；以相同的恒力推该物体使它在光滑水平面移动相同的距离，力所做的功为，平均功率为，在末位置的瞬时功率为，则下列结论中正确的是（）A. B. C. D.7.在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，（电压表和电流表均视为理想）下列结论正确的是（）A. 灯泡L变亮B. 电源的输出功率变小C. 电流表读数变大D. 电容器C上电荷量减小8.将标有“110V，40W”小灯泡L1和“110V、100W”的小灯泡L2与一只滑动变阻器（0﹣30Ω）组合接在220V 的电压上，若让两个灯泡都能正常发光，则最省电的一种接法是（）A. B. C. D.9.如图所示的U﹣I图象中，直线Ⅰ为某电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的U﹣I 图线，用该电源直接与电阻R连接成闭合电路，由图象可知（）A. 电源电动势为3.0 V，内阻为0.5ΩB. R的阻值为1ΩC. R消耗的功率1.5 WD. 电源消耗的总功率为2.5 W10.如图所示，额定电压为110 V的两盏电灯，额定功率分别为P A＝100 W，P B＝25 W．把它们接到220 V 的电路上，欲使它们都能正常发光且耗电最少，应采用的接法是( )A. B.C. D.二、多选题（共3题；共9分）11.在如图所示的电路中，定值电阻的阻值为10Ω，电动机M的线圈电阻值为2Ω，a、b两端加有44V的恒定电压，理想电压表的示数为24V，下列计算正确的是（）A. 通过电动机的电流为12 AB. 电动机消耗的功率为24 WC. 电动机线圈在1分钟内产生的热量为480 JD. 电动机输出的功率为40 W12.(2015浙江)我国科学家正在研制航母舰载机使用的电磁弹射器。

人教版高二物理选修1-1 1.6 电流的热效应练习试题1 / 81.6 电流的热效应练习题一、单选题1. 下列用电器中，利用电流的热效应的是( )A. 洗衣机B. 电视机C. 电熨斗D. 电冰箱2. 一个直流电动机所加电压为U ，电流为 I ，线圈内阻为 R ，当它工作时，下述说法中正确的是( )A. 电动机的输出功率为U 2RB. 电动机的输出功率为IU −I 2RC. 电动机的发热功率为IUD. 电动机的功率可写作IU =I 2R =U 2R3. 如图所示，直线A 是电源的路端电压和干路电流的关系图线，直线B 、C 分别是电阻R 1、R 的两端电压与电流的关系图线，若将这两个电阻分别接到该电源上，则A. R 2接在电源上时，电源的效率高B. R 1接在电源上时，电源的效率高C. R 1接在电源上时，电源的输出功率大D. 电源的输出功率一样大4. 如图所示的电路中，输出电压U 恒为12V ，灯泡L 上标有“6V 12W ”字样，电动机线圈的电阻R M =0.50Ω.若灯泡恰能正常发光，下列说法中正确的是( )A. 电动机的热功率2.0WB. 电动机的输入功率14WC. 电动机的输出功率12WD. 整个电路消耗的电功率22W5.两个电流随时间的变化关系如图图甲、乙所示，把它们通人相同的电阻中，则在0.1s内两电阻消耗的电功之比W a：W b等于( )A. 1：√2B. 1：4C. 1：2．D. 1：16.发现有人触电时，下列措施绝对不可以首先施行的是A. 立即切断电源B. 紧急呼叫救援C. 用干燥的木棒拨开电线D. 迅速用手将人拉开，或用剪刀剪断输电线7.在家庭电路中，下列接法不正确的是()A. 电冰箱使用两孔插座接入电路B. 家用电器采用并联连接C. 家庭电路接入220V交流电D. 电路接入漏电保护开关8.电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全。
