DATAPAQQ18炉温曲线测试仪介绍说明书一、概要品名英国DATAPAQ 炉温曲线测试仪结构外型图用途/功能 用于全面温度曲线监控针对回流焊和波峰焊进行过程统计分析,从而能够更加精确的控制产品质量,提高工作效率,减少废品率,达到降低产品成本的目的.我们的SURVEYYOR 可调节增强组件能够进行炉温稳定性的控制,从而尽最大可能的降低我们测试板的使用量.在节约公司成本的同时,也提高了工作效率.温度曲线记录仪DATAPAQ 六通道还备有快速烘炉设置将帮助您更高效地转入无铅过程。
每当引进一种新产品或焊膏时都需要对回流炉设定加以优化——这往往是—个耗时费力的过程。
来自Datapaq 的快速烘炉设置(ROS)通过计算烘炉、产品和目标温度曲线的任意组合的最佳烘炉设定来使这一过程自动进行.ROS 可在数秒内完成有经验的工艺工程师需要数小时才能完成的工作.优点DATAPAQ 相关优点如下：1.达到电子制造中最高精度 0.5度2.隔热箱采用黑匣子材料，保证隔热质量，保证仪器温度，一般来讲，出炉温度非常低。
极大的延长仪器的使用寿命3.使用充电电池，不仅仅是节约贵公司的电池成本，同时也节约了贵公司的时间及最大限度的减少资源浪费。
4.软件功能强大，SPC 分析等等。
5.不需要测试空气温度B 接口7.高稳定性8.相当长的寿命，目前存在很多使用DATAPAQ寿命超过十年的公司多信道记录器可获得最多元件的温度曲线。
隔热箱可应对最严酷的热副射过程（采用黑匣子技术）与PC机的直接USB通信可确保快速数据下载.强大的Insight软件现已具备波动过程测量、温度曲线预测以及SPC计算的能力，从而用一个软件包便可提供全而的解决方案.DATAPAQ系统服务与保修每套Datapaq系统都有整整一年的保修期。
在保修的同时，我们还提供年度维修和再校准合同，其中包括软件的免费更新和设备租赁，以免除您的后顾之忧二、原理：（1）数据记录器Datapaq 的Q18数据记录器是回流过程用的现今最精确的记录器。

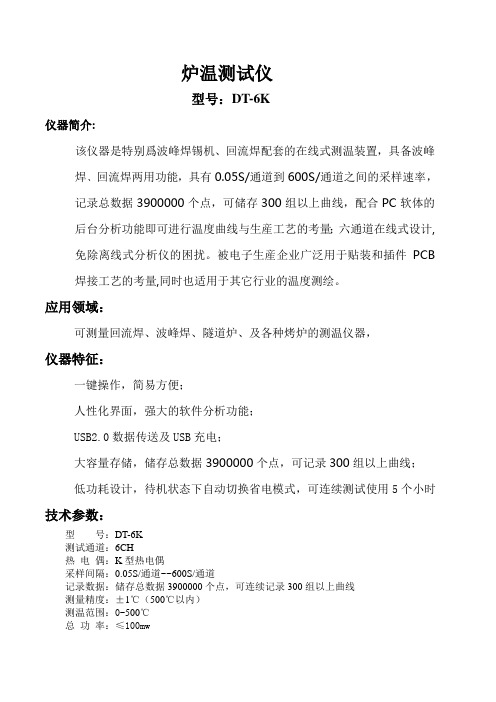

炉温测试仪型号：DT-6K仪器简介:该仪器是特别爲波峰焊锡机、回流焊配套的在线式测温装置，具备波峰焊﹑回流焊两用功能，具有0.05S/通道到600S/通道之间的采样速率，记录总数据3900000个点，可储存300组以上曲线，配合PC软体的后台分析功能即可进行温度曲线与生産工艺的考量；六通道在线式设计,免除离线式分析仪的困扰。
被电子生産企业广泛用于贴装和插件PCB 焊接工艺的考量,同时也适用于其它行业的温度测绘。
应用领域：可测量回流焊、波峰焊、隧道炉、及各种烤炉的测温仪器，仪器特征：一键操作，简易方便；人性化界面，强大的软件分析功能；USB2.0数据传送及USB充电；大容量存储，储存总数据3900000个点，可记录300组以上曲线；低功耗设计，待机状态下自动切换省电模式，可连续测试使用5个小时技术参数：型号：DT-6K测试通道：6CH热电偶：K型热电偶采样间隔：0.05S/通道~~600S/通道记录数据：储存总数据3900000个点，可连续记录300组以上曲线测量精度：±1℃（500℃以内）测温范围：0-500℃总功率：≤100mw工作电压：3.2VDC(内置可充电电池)分辨率：0.1℃（全量程）最高承载温度：仪器内部温度超过85℃时，仪器会自动停止工作连接方式：USB(mini-B型)外型尺寸：220mm(L)X 54mm(W)X 12.5mm(H)隔热盒尺寸：296mm(L)X 75mm(W)X 28mm(H)软件功能：兼容系统：windowsxp/ windowsxp7语言：三种版本互换（英文，简体中文，繁体中文）标准配置：1．测温仪主机一台2．隔热盒一个3．高温手套一副4．软件安装光盘一个5．六条K型热电偶6．高温胶纸一卷7．USB充电器一个8．剪刀一把9．miniUSB数据线一条 10．使用说明书一本11．出厂证明一份。
达克罗工艺炉温测试仪用户手册达克罗工艺炉温测试仪可连续测试256组曲线的测温仪！TOPCITY---Temperature Profiling for Industry重要本卷须知和平安信息感激您选用TC smart系列温度曲线测试仪，该仪器是专门为波峰焊锡机、回流焊配套的在线式测温装置，具有波峰焊﹑回流焊两用功能，具有~600S之间12000种可选择的采样速度，每通道可记录数据120000点，配合运算机软体的后台分析功能即可进展温度曲线与生产工艺的考量；在线式设计，免去离线式分析仪的困扰。
被电子生产企业普遍用于贴装和插件PCB 焊接工艺的考量，同时也适用于其它行业的温度测绘〔如食物、冶金、汽车、环境、涂装、烤炉、隧道炉……〕。
利用此温度曲线测试仪时，必需遵守这些平安本卷须知，以避免发生平安事故和损坏仪器。
一、在利用或操作此设备之前，请认真阅读和明白得本手册。
二、非本仪器保护人员和未经培训合格的人员切勿随意利用本仪器。
3、第一次利用仪器时，请先除去仪器和托架爱惜盒上的爱惜膜。
4、仪器利历时必需置入托架保温盒内，并保证保温盒完好无损，以避免高温损坏仪器及引发事故。
5、仪器属高温传导体，操作利历时应注意人身及设备平安。
六、本仪器应在干净的环境中利用, 袒露金属不能接触带电物体。
7、请不要在露天、高温多湿的条件下直接利用、存储仪器。
八、请不要在强静电、电磁干扰源周围利用本仪器。
九、检修时，请关掉电源，以防损坏元器件。
10、利用或存储仪器时应维持平稳，不得有倾斜或不稳固现象，以避免仪器滑落。
1一、仪器内电压缺乏时仪器报警指示灯被点亮成绿色，须及时充电，以确保仪器正常利用功能。
1二、仪器利用后，请及时将仪器放回仪器箱内，以避免意外损坏仪器。
13、该仪器可在－25℃～55℃的范围内被运输及保留。
在运输进程中，请尽可能避免太高的湿度、振动压力或机械冲击。
14、本仪器属于精细设备，请勿随意拆装。
1五、请保留好本利用手册，以便往后保养、保护检修时利用。

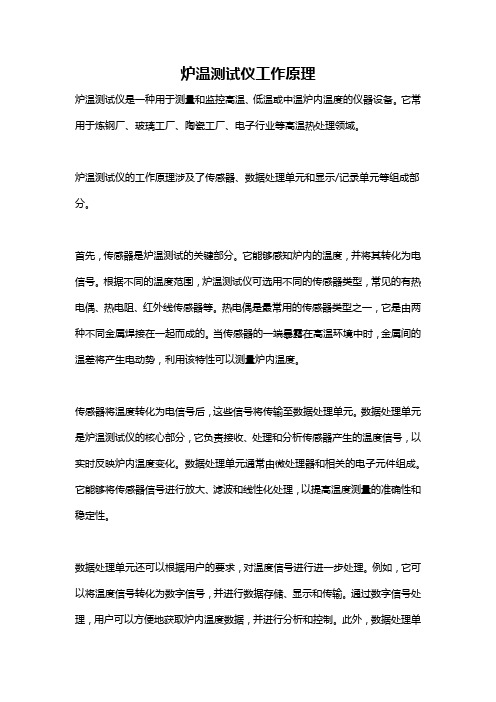

炉温测试仪工作原理炉温测试仪是一种用于测量和监控高温、低温或中温炉内温度的仪器设备。
它常用于炼钢厂、玻璃工厂、陶瓷工厂、电子行业等高温热处理领域。
炉温测试仪的工作原理涉及了传感器、数据处理单元和显示/记录单元等组成部分。
首先，传感器是炉温测试的关键部分。
它能够感知炉内的温度，并将其转化为电信号。
根据不同的温度范围，炉温测试仪可选用不同的传感器类型，常见的有热电偶、热电阻、红外线传感器等。
热电偶是最常用的传感器类型之一，它是由两种不同金属焊接在一起而成的。
当传感器的一端暴露在高温环境中时，金属间的温差将产生电动势，利用该特性可以测量炉内温度。
传感器将温度转化为电信号后，这些信号将传输至数据处理单元。
数据处理单元是炉温测试仪的核心部分，它负责接收、处理和分析传感器产生的温度信号，以实时反映炉内温度变化。
数据处理单元通常由微处理器和相关的电子元件组成。
它能够将传感器信号进行放大、滤波和线性化处理，以提高温度测量的准确性和稳定性。
数据处理单元还可以根据用户的要求，对温度信号进行进一步处理。
例如，它可以将温度信号转化为数字信号，并进行数据存储、显示和传输。
通过数字信号处理，用户可以方便地获取炉内温度数据，并进行分析和控制。
此外，数据处理单元还可以集成报警功能，当炉内温度超出设定范围时，系统会自动发出警报，以提醒用户采取相应的措施。
最后，显示/记录单元是炉温测试仪的输出部分。
它通常包括一个显示器和一个数据存储装置。
显示器可以实时显示炉内温度，让用户直观地了解炉内的温度情况。
数据存储装置可以将测得的温度数据保存下来，供用户之后分析和查询。
一些高级的炉温测试仪还可以通过接口与计算机或网络连接，以便更加方便地管理和分析炉内温度数据。
总之，炉温测试仪通过将传感器、数据处理单元和显示/记录单元组合起来，实现了对高温炉内温度的测量和监控。
通过这些组成部分的协同工作，用户可以准确地了解炉内温度变化，并及时采取措施，以确保炉内工艺的稳定性和产品的质量。
高温炉炉温测试仪说明书电子版高温炉炉温测试仪说明书电子版一、产品简介高温炉炉温测试仪是一款用于测量高温炉内部温度的仪器设备。
它采用先进的传感器技术，能够精确、实时地监测高温炉内的温度变化，并将数据展示在仪表盘上，方便用户实时了解炉温情况。
该测试仪还具备数据记录功能，可以将温度数据保存在设备内部，并可通过USB接口将数据导出到电脑进行后续分析。
二、产品特点1. 高精度测量：该测试仪采用了高精度传感器，能够在高温环境下做出非常准确的温度测量，保证测试结果的可靠性。
2. 快速响应：测试仪的传感器具有快速响应的特点，可以迅速感知到温度变化并及时反馈给用户。
3. 易读操作界面：测试仪配备了大尺寸的液晶显示屏，显示清晰、直观，方便用户读取和操作。
4. 人性化设计：仪器外壳采用优质材料制造，具有良好的耐高温能力和抗腐蚀性能，适用于各类高温环境下的使用。
5. 数据记录功能：仪器具备内部存储功能，能够保存多组温度数据，用户可根据需要随时导出保存的数据。
三、产品使用方法1. 开机及初始化：接通电源后，按下仪器上的开机按钮，显示屏将显示欢迎界面，并自动进行系统初始化，完成后显示待机界面。
2. 温度测量：将传感器插入高温炉内，等待一段时间使其与炉内温度达到平衡，然后读取温度数据。
3. 数据记录：在测量过程中，仪器将实时记录温度数据。
用户可以通过按下仪器上的记录按钮，将当前的温度数据保存至内部存储器中。
4. 数据导出：连接电脑和测试仪，打开存储器导出程序，通过USB接口将内部存储的数据导出至电脑进行分析和保存。
四、常见问题解答1. 为什么我测得的温度与实际温度存在误差？答：请确保测试仪的传感器已经和高温炉内的温度平衡，另外，如果传感器头部脏污过多，也会影响测量结果，请注意清洁。
2. 是否可在高温炉内连续工作？答：由于测试仪经过专门设计，具有良好的耐高温能力，因此可以连续在高温炉内工作。
五、注意事项1. 使用前请仔细阅读本说明书，了解产品功能和正确操作方法。

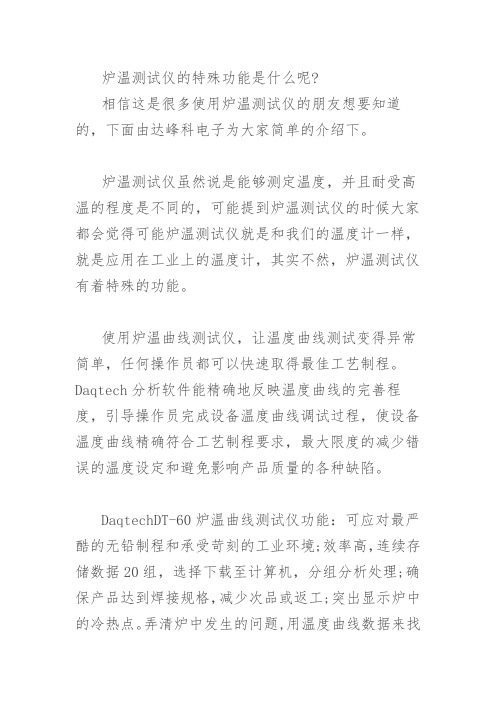

炉温测试仪的特殊功能是什么呢?相信这是很多使用炉温测试仪的朋友想要知道的，下面由达峰科电子为大家简单的介绍下。
炉温测试仪虽然说是能够测定温度，并且耐受高温的程度是不同的，可能提到炉温测试仪的时候大家都会觉得可能炉温测试仪就是和我们的温度计一样，就是应用在工业上的温度计，其实不然，炉温测试仪有着特殊的功能。
使用炉温曲线测试仪，让温度曲线测试变得异常简单，任何操作员都可以快速取得最佳工艺制程。
Daqtech分析软件能精确地反映温度曲线的完善程度，引导操作员完成设备温度曲线调试过程，使设备温度曲线精确符合工艺制程要求，最大限度的减少错误的温度设定和避免影响产品质量的各种缺陷。
DaqtechDT-60炉温曲线测试仪功能：可应对最严酷的无铅制程和承受苛刻的工业环境;效率高，连续存储数据20组，选择下载至计算机，分组分析处理;确保产品达到焊接规格，减少次品或返工;突出显示炉中的冷热点。
弄清炉中发生的问题,用温度曲线数据来找出原因，并提出纠正建议;节省炉温设置所需的时间和金钱。
优化过程参数以使产量最大化和能源费用最小化;使产能最大化。
方便高效而又精确的验证新产品;产品精确、可靠、体积小、存储容量大(220000数据点)，采用FLASH存储芯片，断电不丢失数据;炉温测试仪能够准确的测量工业加工中的炉内的温度，保证在生产加工中不会出现什么差错，只有把握好产品生产的温度才可以将生产的产品的质量提高。
炉温测试仪目前国内上最耐用、精确而又易用的系统。
在高精度的数据记录器、坚固的隔热箱以及易用的分析软件三者的结合方面，没有人比我们做得更好，适合于板坯加热、管坯加热、方坯加热、钢锭加热、钢管热处理，车轮股热处理、铝合金轮毂热处理、铜管热处理、真空钎焊、齿轮热处理、模具热处理、弹簧热处理、玻璃真空焊接，陶瓷烧成，食品烘烤、粉体涂装等。
通道为6-8-12；。
炉温测试仪工作原理
炉温测试仪是一种用于测量高温物体表面温度的仪器。
它的工作原理基于黑体辐射定律和热辐射测温原理。
根据黑体辐射定律，每个物体在给定温度下都会以特定的波长范围发射热辐射。
炉温测试仪通过探测器接收物体发出的热辐射，并将其转换为电信号。
然后，仪器使用基于辐射原理的算法计算出物体的表面温度。
炉温测试仪通常采用非接触式测量方法，使用红外辐射技术实现。
仪器会放射出一束红外辐射，该辐射会被待测物体所发出的热辐射反射、散射或吸收。
仪器的探测器会接收到这些反射、散射或吸收的辐射，并将其转换为电信号。
通过测量被物体表面反射、散射或吸收的辐射强度，炉温测试仪可以计算出物体的表面温度。
仪器通常还会采用针孔成像系统，将物体的热像转化为可见光图像，以便用户观察和分析。
总的来说，炉温测试仪通过探测热辐射并将其转化为电信号，利用基于辐射原理的算法计算出物体的表面温度。
这种仪器通常采用红外辐射技术，实现非接触式的高温表面温度测量。
1.目的：指导作业人员正确使用Datapaq 温度测试仪.2.适用范围：PCB 制造部3.使用说明:3.1系统构成全套系统由:Tpaq21记录器,隔热保护盒,数据线,充电器,保护手套,Insight 分析软件构成.3.2 记录器停止/启动按钮操作停止按钮启动按钮3.3记录器充电及电池状态LED 说明3.3.1将充电器与数据线的充电端子连接, 再将USB 数据线与记录器连接,最后将充电器连接220V 电源,当黄灯与红灯同时亮起时,记录器处于充电状态（2~3小时即可充满）.3.3.2电池状态LED说明3.4使用方法3.4.1使用前先将记录器与电脑连接进行重置(记录器温度必须在35℃以下),清除记录器中保存的数据,避免测试失败.重置方法如下:选择“记录器”点击“重置”3.4.2将测试板连接到记录器(连接时请按探头的编号与记录器插座编号对应连接,连接完毕将记录器放入隔热保护盒,将保护盒关闭(完全关闭时会听到“嗒”的一声),如图3.4.3 调整载具宽度调整到与测试板一致,并放入回流炉入口观察是否合适.3.4.4 检查回流炉Central Supporter 是否位于传送轨道固定侧,如不在,请调整到传送轨道固定侧.点击“确定”不在轨道固定侧调整已调整到轨道固定侧3.4.5 将记录器放如保护盒中,将保护盒放入载具,按绿色按钮3秒钟,绿色LED开始闪烁后,关闭保护盒(请注意检查是否完全关闭,完全关闭时会听到“嗒”的一声),将测试板及测温仪慢慢送入回流炉中.为减少测温仪对测试结果的影响,测温仪与测试板之间的距离应保持在30~40cm.按绿色按钮关闭保护盒注意事项:a.必须确认保护盒完全关闭后才能进入回流炉进行测试,否则会损坏记录器,下图是未完全关闭与完全关闭的对比图. (完全关闭时会听到“嗒”的一声)未完全关闭完全关闭b.推入测试板时和测温仪时应注意不要倾斜,以免掉落在回流炉中.c.测试板时和测温仪在回流炉中流动的过程中应注意观察有无掉落和卡住,不可以临时走开.3.4.6 大约5~7分钟后,测温仪和测试板将从回流炉中流出,这时应戴上隔热手套将它们取出.打开保护盒,按红色按钮3秒钟,停止数据记录.拔下探头,将记录器拿到分析电脑处读取数据.注意事项:a 在5~7分钟后, 测温仪和测试板仍未流出,立即打开回流炉进行检查,防止测温仪卡住或掉落在回流炉中造成永久损坏.3.4.7 将记录器与电脑连接,读取数据.操作过程如下:选择“记录器”点击“下载”数据下载完成按“确定”选择“浏览”选择线别“文件夹”,点击“打开”选择“过程文件”,点击“打开”查看数据是否在要求之内,不再要求之内查找原因并重新测试选择“过程”,点击“过程详细信息”查看过程信息与回流炉设定值是否吻合,如有差异请修改,修改完毕点击“确定”选择“编辑”点击“注解”输入“测试人名”和“公司名”,点击“确定”选择“文件”点击“保存”选择要保存的“文件夹”,点击“打开”输入“文件名”点击“保存”注意: 文件名按“呢称+时间”的方式命名,例:FMDES2 2ND FRONT 061218,3.5 打印输出.操作如下:勾选“打印选项”,点击“确定”打印预览,无问题点击“打印”注意:.数据下载完成后,等记录器温度下降到35℃以下来再进行重置,如果重置时提示温度过高,不可进行重置,等温度下降后再进行重置,重置完成可进行下一次测试,两次测试的时间间隔应在10分钟以上,以便让记录器和隔热保护盒有充分的时间降温(可将保护盒放在风扇下面加速降温).4.参考文件DATApaq Tpaq21数据记录器用户手册DATApaq 回流温度跟踪仪用户手册。
炉温测试仪KIC-X5参数
KIC第5代炉温测试仪—X5系列有7通道、9通道及12通道三款，能满足用户不同测试点的需求。
X5运行KIC最新的PS（profiling system）软件，提供强大的SPC功能，举手之间，就能得到您的回流炉工艺的制程能力指数（Cpk），X5是工程师管控各项加热工艺的最佳利器。
居于业内领先地位的X5 能够获取更精准的数据来鉴定工厂内的每一个温度曲线及其工艺的情况。
同时，X5全系列产品均提供2年的保固服务。
产品规格：
隔热套耐温参数表
(指定温度下的最大耐热性，以分钟表示)
计算机最低配置：
系统最低要求
双核/1GHz 处理器PC,2G内存
2G硬盘存储
1024×768视频分辨率/16位
1个可用USB端口(用于数据下载)
1个可用USB端口（用于软件钥匙）
Microsoft Windows XP, Vista 或7 (32位或64位)。
