通信机房接地与防雷电信欧勇

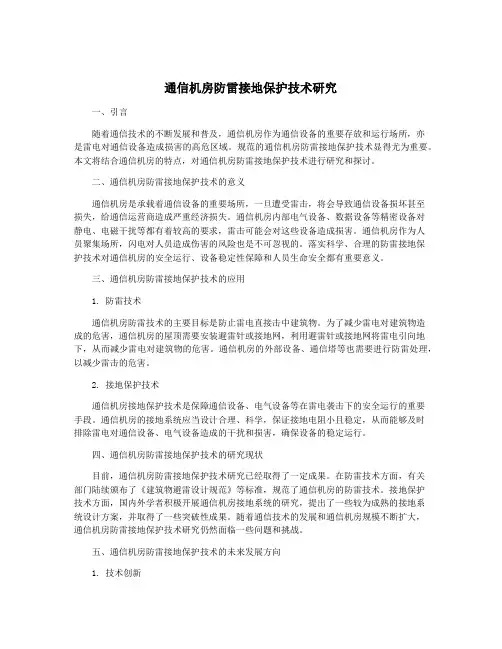

通信机房防雷接地保护技术研究一、引言随着通信技术的不断发展和普及，通信机房作为通信设备的重要存放和运行场所，亦是雷电对通信设备造成损害的高危区域。

规范的通信机房防雷接地保护技术显得尤为重要。

本文将结合通信机房的特点，对通信机房防雷接地保护技术进行研究和探讨。

二、通信机房防雷接地保护技术的意义通信机房是承载着通信设备的重要场所，一旦遭受雷击，将会导致通信设备损坏甚至损失，给通信运营商造成严重经济损失。

通信机房内部电气设备、数据设备等精密设备对静电、电磁干扰等都有着较高的要求，雷击可能会对这些设备造成损害。

通信机房作为人员聚集场所，闪电对人员造成伤害的风险也是不可忽视的。

落实科学、合理的防雷接地保护技术对通信机房的安全运行、设备稳定性保障和人员生命安全都有重要意义。

三、通信机房防雷接地保护技术的应用1. 防雷技术通信机房防雷技术的主要目标是防止雷电直接击中建筑物。

为了减少雷电对建筑物造成的危害，通信机房的屋顶需要安装避雷针或接地网，利用避雷针或接地网将雷电引向地下，从而减少雷电对建筑物的危害。

通信机房的外部设备、通信塔等也需要进行防雷处理，以减少雷击的危害。

2. 接地保护技术通信机房接地保护技术是保障通信设备、电气设备等在雷电袭击下的安全运行的重要手段。

通信机房的接地系统应当设计合理、科学，保证接地电阻小且稳定，从而能够及时排除雷电对通信设备、电气设备造成的干扰和损害，确保设备的稳定运行。

四、通信机房防雷接地保护技术的研究现状目前，通信机房防雷接地保护技术研究已经取得了一定成果。

在防雷技术方面，有关部门陆续颁布了《建筑物避雷设计规范》等标准，规范了通信机房的防雷技术。

接地保护技术方面，国内外学者积极开展通信机房接地系统的研究，提出了一些较为成熟的接地系统设计方案，并取得了一些突破性成果。

随着通信技术的发展和通信机房规模不断扩大，通信机房防雷接地保护技术研究仍然面临一些问题和挑战。

五、通信机房防雷接地保护技术的未来发展方向1. 技术创新通信机房防雷接地保护技术需要不断进行技术创新，不断提高防雷技术和接地保护技术水平。

中国电信移动基站防雷接地整治规（初稿 V1.2）中国电信集团公司2012年6月前言为加强中国电信无线基站雷电防护措施，降低雷电灾害损失和无线维护抢修工作劳动强度，提升基层员工的维护操作技能,有效支撑移动网络的快速发展，在贯彻落实中国人民国通信行业标准《通信局（站）防雷与接地工程设计规》（YD5098-2005）基础上，特编制移动基站防雷接地技术规。

本规起草过程中，电信公司在省广泛征求了省市基层维护单位和网优部门的意见，密切结合无线基站运行环境，经反复讨论、修改、充实，最后审查定稿。

中国电信无线基站防雷接地整治规的制订有一个不断完善的过程，本次制订的定为1.2 版。

由于编者水平有限，时间比较仓促，不妥之处，请大家批评指正。

本规由中国电信集团公司网络运行维护事业部负责解释、监督执行。

规使用过程中，如有需要补充或修改的容，请于中国电信集团公司网络运行维护事业部联系。

本规起草单位包括中国电信电信公司。

主要起草人为：电信公司：王成周志安吴雪刚成林吴进松目录第一章概述 (4)第二章移动基站防雷接地原则 (4)2.1 均压等电位 (4)2.2 联合接地 (5)2.3 综合防护 (5)2.4 交流引入多级防护 (5)第三章移动基站防雷接地技术规 (6)3.1 总体技术规 (6)3.1.1 一针 (6)3.1.2 一网 (6)3.1.3 两地排 (7)3.1.4 三线入地 (8)3.1.5 三线进局 (8)3.1.6 移动基站防雷接地系统示意图 (9)3.1.7 移动基站防雷系统接地连接线示意图 (10)3.2 四种场景下移动基站防雷接地技术要求 (12)3.2.1 山区移动基站防雷接地技术要求 (12)3.2.2 丘陵移动基站防雷接地技术要求 (13)3.2.3 平原移动基站防雷接地技术要求 (14)3.2.4 城区移动基站防雷接地技术要求 (15)第四章注意事项 (16)附表一：无线基站防雷接地系统维护作业计划 (18)附表二：无线基站防雷接地系统巡检表 (18)附录A：常用术语 (19)第一章概述移动通信基站由于地理环境、建设施工等因素影响，遭受雷害威胁远高于一般通信局站，为了更好贯彻落实YD5098-2005《通信局（站）防雷与接地工程设计规》要求，防止移动通信基站遭受雷害，确保基站设备的安全和正常工作，提高网络运行的安全系数，结合中国电信移动基站维护现状，特制定本技术规。

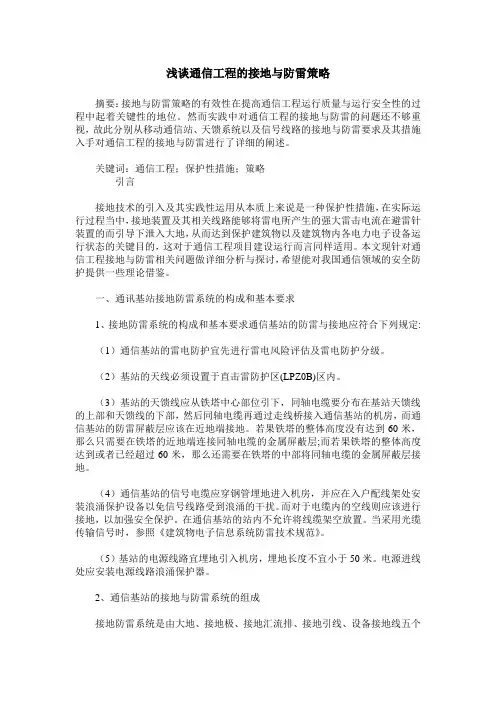

浅谈通信工程的接地与防雷策略摘要：接地与防雷策略的有效性在提高通信工程运行质量与运行安全性的过程中起着关键性的地位。

然而实践中对通信工程的接地与防雷的问题还不够重视，故此分别从移动通信站、天馈系统以及信号线路的接地与防雷要求及其措施入手对通信工程的接地与防雷进行了详细的阐述。

关键词：通信工程；保护性措施；策略引言接地技术的引入及其实践性运用从本质上来说是一种保护性措施，在实际运行过程当中，接地装置及其相关线路能够将雷电所产生的强大雷击电流在避雷针装置的而引导下泄入大地，从而达到保护建筑物以及建筑物内各电力电子设备运行状态的关键目的，这对于通信工程项目建设运行而言同样适用。

本文现针对通信工程接地与防雷相关问题做详细分析与探讨，希望能对我国通信领域的安全防护提供一些理论借鉴。

一、通讯基站接地防雷系统的构成和基本要求1、接地防雷系统的构成和基本要求通信基站的防雷与接地应符合下列规定:（1）通信基站的雷电防护宜先进行雷电风险评估及雷电防护分级。

（2）基站的天线必须设置于直击雷防护区(LPZ0B)区内。

（3）基站的天馈线应从铁塔中心部位引下，同轴电缆要分布在基站天馈线的上部和天馈线的下部，然后同轴电缆再通过走线桥接入通信基站的机房，而通信基站的防雷屏蔽层应该在近地端接地。

若果铁塔的整体高度没有达到60米，那么只需要在铁塔的近地端连接同轴电缆的金属屏蔽层;而若果铁塔的整体高度达到或者已经超过60米，那么还需要在铁塔的中部将同轴电缆的金属屏蔽层接地。

（4）通信基站的信号电缆应穿钢管埋地进入机房，并应在入户配线架处安装浪涌保护设备以免信号线路受到浪涌的干扰。

而对于电缆内的空线则应该进行接地，以加强安全保护。

在通信基站的站内不允许将线缆架空放置。

当采用光缆传输信号时，参照《建筑物电子信息系统防雷技术规范》。

（5）基站的电源线路宜埋地引入机房，埋地长度不宜小于50米。

电源进线处应安装电源线路浪涌保护器。

2、通信基站的接地与防雷系统的组成接地防雷系统是由大地、接地极、接地汇流排、接地引线、设备接地线五个部分组成。

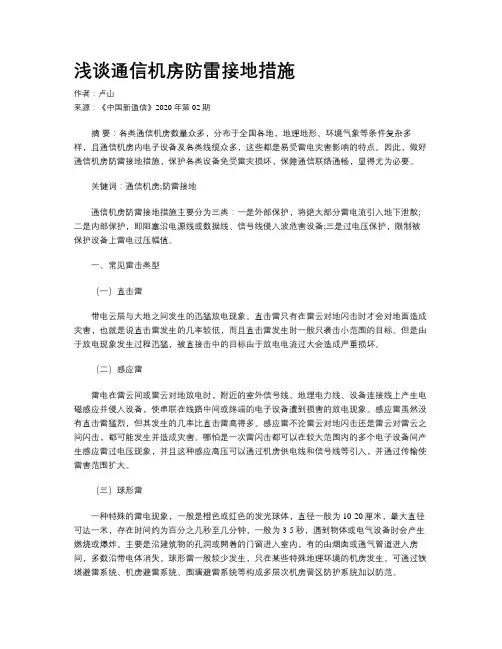

浅谈通信机房防雷接地措施作者：卢山来源：《中国新通信》2020年第02期摘要：各类通信机房数量众多，分布于全国各地，地理地形、环境气象等条件复杂多样，且通信机房内电子设备及各类线缆众多，这些都是易受雷电灾害影响的特点。

因此，做好通信机房防雷接地措施，保护各类设备免受雷灾损坏，保障通信联络通畅，显得尤为必要。

关键词：通信机房;防雷接地通信机房防雷接地措施主要分为三类：一是外部保护，将绝大部分雷电流引入地下泄散;二是内部保护，即阻塞沿电源线或数据线、信号线侵入波危害设备;三是过电压保护，限制被保护设备上雷电过压幅值。

一、常见雷击类型（一）直击雷带电云层与大地之间发生的迅猛放电现象。

直击雷只有在雷云对地闪击时才会对地面造成灾害，也就是说直击雷发生的几率较低，而且直击雷发生时一般只袭击小范围的目标。

但是由于放电现象发生过程迅猛，被直接击中的目标由于放电电流过大会造成严重损坏。

（二）感应雷雷电在雷云间或雷云对地放电时，附近的室外信号线、地埋电力线、设备连接线上产生电磁感应并侵入设备，使串联在线路中间或终端的电子设备遭到损害的放电现象。

感应雷虽然没有直击雷猛烈，但其发生的几率比直击雷高得多。

感应雷不论雷云对地闪击还是雷云对雷云之间闪击，都可能发生并造成灾害。

哪怕是一次雷闪击都可以在较大范围内的多个电子设备间产生感应雷过电压现象，并且这种感应高压可以通过机房供电线和信号线等引入，并通过传输使雷害范围扩大。

（三）球形雷一种特殊的雷电现象，一般是橙色或红色的发光球体，直径一般为10-20厘米，最大直径可达一米，存在时间约为百分之几秒至几分钟，一般为3-5秒，遇到物体或电气设备时会产生燃烧或爆炸。

主要是沿建筑物的孔洞或開着的门窗进入室内，有的由烟囱或通气管道进入房间，多数沿带电体消失。

球形雷一般较少发生，只在某些特殊地理环境的机房发生。

可通过铁塔避雷系统、机房避雷系统、围墙避雷系统等构成多层次机房营区防护系统加以防范。

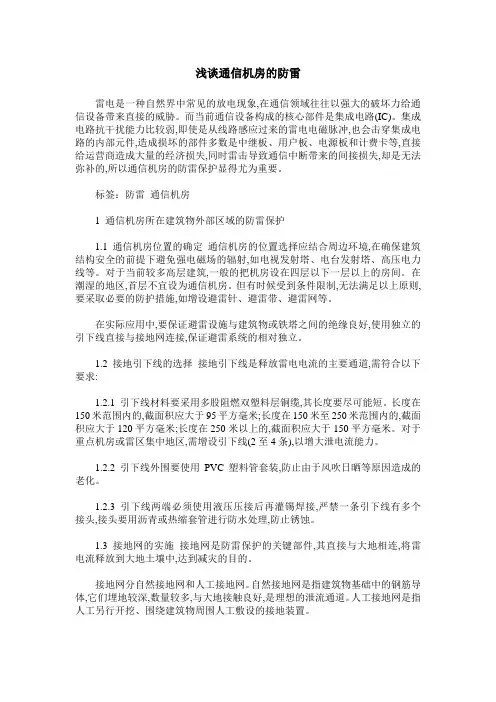

浅谈通信机房的防雷雷电是一种自然界中常见的放电现象,在通信领域往往以强大的破坏力给通信设备带来直接的威胁。

而当前通信设备构成的核心部件是集成电路(IC)。

集成电路抗干扰能力比较弱,即使是从线路感应过来的雷电电磁脉冲,也会击穿集成电路的内部元件,造成损坏的部件多数是中继板、用户板、电源板和计费卡等,直接给运营商造成大量的经济损失,同时雷击导致通信中断带来的间接损失,却是无法弥补的,所以通信机房的防雷保护显得尤为重要。

标签：防雷通信机房1 通信机房所在建筑物外部区域的防雷保护1.1 通信机房位置的确定通信机房的位置选择应结合周边环境,在确保建筑结构安全的前提下避免强电磁场的辐射,如电视发射塔、电台发射塔、高压电力线等。

对于当前较多高层建筑,一般的把机房设在四层以下一层以上的房间。

在潮湿的地区,首层不宜设为通信机房。

但有时候受到条件限制,无法满足以上原则,要采取必要的防护措施,如增设避雷针、避雷带、避雷网等。

在实际应用中,要保证避雷设施与建筑物或铁塔之间的绝缘良好,使用独立的引下线直接与接地网连接,保证避雷系统的相对独立。

1.2 接地引下线的选择接地引下线是释放雷电电流的主要通道,需符合以下要求:1.2.1 引下线材料要采用多股阻燃双塑料层铜缆,其长度要尽可能短。

长度在150米范围内的,截面积应大于95平方毫米;长度在150米至250米范围内的,截面积应大于120平方毫米;长度在250米以上的,截面积应大于150平方毫米。

对于重点机房或雷区集中地区,需增设引下线(2至4条),以增大泄电流能力。

1.2.2 引下线外围要使用PVC塑料管套装,防止由于风吹日晒等原因造成的老化。

1.2.3 引下线两端必须使用液压压接后再灌锡焊接,严禁一条引下线有多个接头,接头要用沥青或热缩套管进行防水处理,防止锈蚀。

1.3 接地网的实施接地网是防雷保护的关键部件,其直接与大地相连,将雷电流释放到大地土壤中,达到减灾的目的。

接地网分自然接地网和人工接地网。

综合通信机房接地电阻值标准
综合通信机房的接地电阻值标准因不同的标准和情况而异。

以下是一些常见的标准：
1. 通信机房接地电阻的定义和作用：通信机房的接地电阻是指机房内各种设备接地系统（包括保护接地和信号接地）的接地电阻值。

这个电阻值对设备的正常运行和人身安全至关重要。

接地电阻较小可以避免电流通过人体，使人体遭受危险。

同时，接地电阻过小也容易引起接地故障，对设备造成损坏。

2. 通信机房接地电阻的要求：根据国家标准《建筑物电气设计规范》（gb
规定，通信机房保护接地电阻应当在4欧以下，信号接地电阻应当在10欧以下。

另外，对于必须保证零电位的建筑物，保护接地电阻不得超过2欧。

除了国家标准规定的要求外，还应考虑实际的情况，如地质条件、场地的情况、机房规模和设备配备等因素，有时候需要制定更为严格的要求。

3. 通信机房接地电阻的测试方法：通信机房接地电阻的测试可以采用外线法和内线法两种方法。

其中，外线法是指将测试电流通过地表注入地下，然后在地面上测量接地电阻。

内线法是指将测试电流通过机房内的接地网注入地下，然后在机房内测量接地电阻。

采用外线法测试时，需要使用测试仪器，如测试电源、接地电阻测试仪、测试线等设备。

具体的测试步骤和注意事项可以参考相关的标准规定。

总之，综合通信机房的接地电阻值标准需要根据实际情况进行制定，同时需要定期进行测试和维护，确保其符合相关标准和规范的要求，以保证设备和人身的安全。

浅析变电站通信机房防雷方案随着现代化社会的不断发展，电力行业也得以快速发展，变电站作为电力系统的重要组成部分，其正常运行对电力供应的连续性和电能质量具有极为重要的影响。

在变电站中，通信机房被视作核心设施，其安全可靠的运行直接关系到变电站的通信和控制功能。

然而，由于其设备和功能的特殊性，通信机房经常受到雷击影响，如果未采取有效的防雷措施，将可能对通信设备和系统的正常工作造成严重的破坏。

因此，本文将浅析变电站通信机房的防雷方案。

1. 防雷接地设计防雷接地是防雷工程中的重要内容，是最基本和最需要做好的防雷措施之一。

通信机房应采用多点接地的防雷接地方式，通过建立一个由许多接地极点连接成的区域接地电网来实现周围土壤的电位平衡。

同时，应根据通信机房的具体情况，对防雷接地的深度和面积进行评估和设计，保证接地电阻足够小，接地面积足够大，并采用可靠的接地装置进行接地。

2. 外部防雷措施通信机房的防雷措施不仅仅是在机房内进行，还需要采取一些外部的防雷措施。

首先，应在通信机房周围设置避雷针，并对针尖进行绝缘处理，将雷电能量引入地下导体中，以确保通信机房周围的雷电流通往深部。

其次，应在机房周围设置防雷带，将机房围栏与避雷带可靠地接地，通过避雷带将雷电能量引向深处，保证机房内设备的安全运行。

3. 内部防护措施通信机房内的防雷措施至关重要。

通信机房内的设备和设施应由厂家根据当地的雷电特点和防雷等级要求进行规范的选择和设置。

在此基础上，应采用双重的防雷措施，第一重是采用类似防雷器的避雷器和宽频保护器等设备，在电信设备和光缆接口处进行设置，确保设备和线缆的安全；第二重是进行屏蔽，对于通信机房的内部线缆、电缆等设备，应进行金属屏蔽，以保护其免受外界的雷电干扰。

4. 其他防雷措施此外，还有其他的防雷措施需要考虑。

如可采用雷电检测与预警系统，及时发现雷暴天气、雷击点等情况，对通信机房周围的设备进行实时监测，并提前安排预防措施，避免发生雷害事故；对于较大的变电站，还可采用铁路线电磁屏蔽器等较高级的防雷设备进行防护。

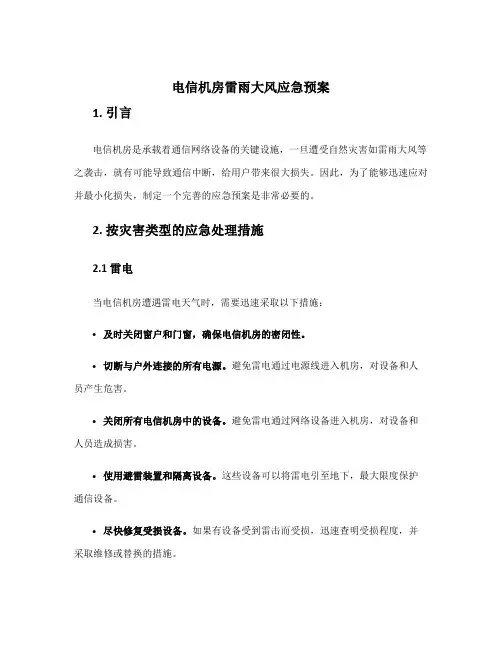

电信机房雷雨大风应急预案1. 引言电信机房是承载着通信网络设备的关键设施，一旦遭受自然灾害如雷雨大风等之袭击，就有可能导致通信中断，给用户带来很大损失。

因此，为了能够迅速应对并最小化损失，制定一个完善的应急预案是非常必要的。

2. 按灾害类型的应急处理措施2.1 雷电当电信机房遭遇雷电天气时，需要迅速采取以下措施：•及时关闭窗户和门窗，确保电信机房的密闭性。

•切断与户外连接的所有电源。

避免雷电通过电源线进入机房，对设备和人员产生危害。

•关闭所有电信机房中的设备。

避免雷电通过网络设备进入机房，对设备和人员造成损害。

•使用避雷装置和隔离设备。

这些设备可以将雷电引至地下，最大限度保护通信设备。

•尽快修复受损设备。

如果有设备受到雷击而受损，迅速查明受损程度，并采取维修或替换的措施。

2.2 大风当电信机房遭遇大风天气时，需要迅速采取以下措施：•关闭窗户和门窗，确保电信机房的密闭性，防止大风带来的飘尘和雨水进入。

•检查设备的固定安装情况。

确保设备牢固地固定在架子或墙壁上，避免设备受到大风的冲击而摇晃或倾斜。

•加强对外部设备的保护。

如天线、网络接入点等，确保它们不会被大风损坏。

•处理好外围设备的电源连接。

确保外围设备的电源线牢固连接，避免被大风牵引或拉断。

•修复受损设备。

如果有设备在大风中受损，立即查明受损情况，并采取相应的维修或更换措施。

3. 通信中断的处理措施3.1 通信中断时的应急通信渠道在通信中断期间，需要通过应急通信渠道与外界进行及时沟通和信息交流。

常见的应急通信渠道包括：•备用通信线路。

在场地规划中，应提前规划备用的通信线路，确保在主通信线路中断时，能够切换到备用线路进行通信。

•无线通信设备。

例如手持对讲机、卫星电话等，在通信中断时尤为重要，保证及时与外界联系。

•应急电源。

保证应急电站正常运行，以供应急通信设备使用。

•与当地通信运营商协商使用其通信设备。

与当地通信运营商保持良好的关系，以便在需要时借用其通信设备进行临时连接。

公司简介欧阳引擎（2021.01.01）亚太线缆（AsiaPacificCable）是一家致力于：网络综合布线、计算机电缆、屏蔽控制电缆、光纤光缆、电力电缆、通讯产品等研发、生产、销售的科技公司，并提供系统解决方案的公司，是全球知名品牌，总部位于北美，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及漆包线等产品的制造与分销，营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。

其客户群包括：政府机关、国家电网、系统集成商、通信运营商和跨国企业，服务亚太地区电力基础设施，光电通信设施等为用户提供完善的产品和服务。

凭借着“科技至上、品质至上，团队至上，服务至上”的理念，成为全球电缆通讯行业的领先品牌，并拥有实力雄厚的产品设计研发团队，系统方案解决团队，供应链管理团队以及市场营销团队。

亚太线缆为用户搭建稳定可靠的基础构架，帮助企业对未来市场的掌控，协助他们成功。

为促进世界经济互补性，改善世界经济贸易逆差的壁垒，鼓励货物流通、服务、资本、技术的融合。

致力于为全球经济信息化搭建平等互利的平台，为现代智慧城市，互联网带宽的提升与推进提供助力。

公司的目标追求品质可靠 追求技术领先 追求管理高效 追求服务更好当今社会互联网发展迅速，随着带宽需求的提升，网络的高效性、稳定性的要求就越来越迫切。

在智能化系统中，防雷是必不可少的，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。

雷击所造成的破坏性亚太线缆— 机房接地方案探讨后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。

现代防雷技术系统的防雷方案包括外部防雷和内部防雷两个方面:1、外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了幕确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。

内容简介用户至上用心服务Customer First Service Foremost用户至上用心服务Customer First Service Foremost用户至上用心服务Customer First Service Foremost通信局站雷击类型用户至上用心服务Customer First Service Foremost用户至上用心服务Customer First Service Foremost通信局站雷害所损害设备类型打坏的各种通信网络设备h电源设备h交换设备h传输设备h数据设备h平台设备h监控设备h控制设备h基站设备h微波设备h IT设备打坏各种SPDh电源SPDh数据SPDh网络SPDh信号SPDh天线SPDh保安单元打坏外线h市电外线h光缆外线h电缆外线中断通信工作h电源中断h电源异常h基站瘫痪h基站异常h基站掉电h传输中断h传输异常h数据中断h数据异常h监控中断h监控异常66内容简介用户至上用心服务Customer First Service Foremost通信局站的地网用户至上用心服务Customer First Service Foremost通信局站的地网用户至上用心服务Customer First Service Foremost通信局站地网标准要求大型重要局站地网接地电阻小于1Ω小型局站地网接地电阻小于3 Ω99用户至上用心服务Customer First Service Foremost地质条件恶劣地网建造石头地质上建地网山区建地网h尽量扩大地网面积h尽量更换上好土壤h尽量延伸地网至远处好土壤h尽量多用高效降阻剂h尽量多做外围放射线地网h尽量多将建筑、铁塔、变压器连接成一个整体地网h市电电缆埋地套铁管进基站h尽量延伸地网至山下好土壤h尽量多用高效降阻剂h尽量多做外围放射线地网h尽量多将建筑、铁塔、变压器连接成一个整体地网h尽量采用深长垂直接地体h尽量减少大电流进入机房内h市电电缆埋地套铁管进基站h降阻剂法h外延接地降阻法h深井式接地级降阻法h水下地网法h大规模换土法最大困难：地面土质太差，土壤电阻率太高。

浅谈通信基站防雷与接地措施摘要：本文简要的总结了通信基点接地常见的一些问题及相应措施，并对接地的意义和等电位与接地之间的关系进行了详细的讲解和剖析，对通信基站的防雷与接地的设计、施工具有一定的指导意义。

关键词：等电位联结；通信基站；接地引言：雷电是一种常见的大气放电现象。

由于雷电释放的能量相当大，它所产生的强大电流、灼热的高温、猛烈的冲击波、剧变的静电场和强烈的电磁辐射等物理效应给人们带来了多种危害。

通信基站位置地域、地理位置差异巨大，地方雷雨频繁，很容易受到雷电的影响。

一旦遭受雷电袭击，损失难以估量，后果难以想象。

所以，做好通信基站的防雷电工作，是保证现代通信畅通的重要保证。

一、通信基站防雷接地的问题与措施1. 通信基站防雷与接地通常存在以下问题：（1）天馈线进入机房前没有接地。

（2）避雷针在机房屋顶虽然接地，但接地电阻太大。

（3）基站机房内通信设备保护接地不规范，直接与屋顶墙上的避雷带相连。

（4）天线铁塔地网和机房地网没有形成联合接地，两者之间存在地电位差。

（5）接地引线和螺丝拧在一起，且螺丝已生锈，接地不可靠，没有达到接地目的。

（6）基站铁塔接地不规范，只用一根扁铁从铁塔一个角与机房建筑搭在一起，而且电器也没连通。

（7）基站机房屋项上所有金属突出物没有和女儿墙上避雷带电气连通。

（8）基站屋顶上女儿墙上避雷带与建筑物主钢筋没有焊接连通。

（9）基站铁塔上避雷针不符合规范要求。

（10）基站铁塔高度为70米，天馈线中间和机房入口处都没有接地。

（11）基站供电线路没有从地下敷设进站，而是架空直接进入二楼机房，把雷电波直接引入房间。

上述情况均不符合防雷要求，都是引雷途径。

2. 当基站遭受雷击时，可能对基站造成危害的主要部位有（1）基站收发信机的馈线入口。

（2）基站收发信机的电源入口。

（3）基站所有电源设备将受到危害。

（4）通信电缆接口及中继线路。

3. 通信基站的防雷措施（1）基站天线应用有防直击雷的防护措施，避雷针与铁塔作可靠电气连接。

大准铁路通信机房防雷与接地系统应用探讨【摘要】在通信站（通信机械室）中，接地占有很重要的地位，它不仅关系到设备和维护人员的安全，同时还直接影响到通信的质量与效果。

通信设备的良好接地是设备正常运行的重要保证，对于交换机、光端机、数字调度系统、传输接入网设备、计算机等通信设备更是如此。

因此，掌握并理解接地的基本知识，正确选择和维护接地设备，具有很重要的意义。

【关键词】接地；接地系统；联合接地；防雷；地线测量现代通信设备的电子化、集成化、智能化，特别是当今数字通信技术的迅猛发展，使得这些通信设备对防止强电雷电流、电磁干扰等侵害提出了更高的要求。

因雷电冲击而损坏设备及系统电路板的事件时有发生，并造成了非常巨大的损失，导致通信大面积中断，所以，通信机房雷电防护的问题显得尤为突出。

良好的接地是设备及系统电路板免遭电磁干扰、雷电干扰和其他干扰的保证。

通信线路和通信机械接地，是为了防雷、防强电、防电磁感应、防电腐蚀、防通信干扰，以及作为通信正常工作和保护人身安全而设。

1 接地系统的组成1.1 接地的概念通信站（通信机械室）中接地装置或接地系统中所指的“地”，和一般所指的大地的“地”是同一个概念，即一般的土壤，它有导电的特性，并具有无限大的电容量，可以作为良好的参考零电位。

所谓“接地”，就是为了工作或保护的目的，将电气设备或通信设备中的接地端子，通过接地装置与大地作良好的电气连接，并将该部位的电荷注入大地，达到降低危险电压和防止电磁干扰的目的。

1.2 通信机房接地系统所有接地体与接地引线组成的装置称为接地装置，把接地装置通过接地线与设备的接地端子连接起来就构成了接地系统。

2 通信机房的接地种类接地的种类很多，主要有交流工作地、直流工作地、安全保护地、屏蔽地、防雷地、防静电接地等2.1交流工作地这里指供通信系统工作的交流工作地。

交流工作地实质上是中性点接地，要求其接地电阻≤4Ω。

2.2直流工作地通信系统的逻辑参考地，同时又是系统中数字电路的等电位，是为了保护通信设备的正常运行、保障通信质量而设置的电池一极接地，称为直流工作地，如给通信设备供电的-48v、-24v、-6v等电源的正极接地。

通信基站机房及设备防雷接地、防静电安全技术要求浅析摘要：本文就通信基站机房及室内设备防雷防静电问题进行探讨，分析其防雷装置选取、防雷防静电设计及技术要求，供防雷技术人员参考。

关键词：通信基站机房；设备；防雷装置；防雷防静电技术；设计要求1通信基站机房防雷设计1.1基站机房应采用四组接地交流工作接地，接地电阻值≤10欧姆；安全保护接地PE，接地电阻值≤10欧姆；防雷接地，接地电阻值≤10欧姆；机房使用低压电力电缆的三根相线及零线在进交流屏之前,应分别就近对地加装避雷器；电力变压器低压侧的每根相线应分别就近对地加装避雷器。

交流屏输入端、自动稳压稳流的控制电路,均应有雷电浪涌过电压防护装置。

1.2防雷接地安全技术要求①无线通信天线塔上应设避雷针，塔上的天馈线和其他设施都应在其保护范围内。

②避雷针雷电流引下线应专设，引下线应与避雷针及塔基接地网相互焊接连通。

③天线塔上天线支架、框架、航空标志灯架、馈线走线架都应良好接地；天线馈线及塔灯控制线的金属外护层应在塔顶及进机房入口处外侧就近接地；走线架上塔的天线馈线，应在其转弯上方0.5～1m内作良好接地；在进机房入口处，天线馈线应对地加装馈线避雷器，塔灯控制线每根相线均应分别对地加装氧化锌无间隙避雷器，零线直接接地。

④天线塔位于机房建筑物旁边时，天线塔接地网与机房地网之间，至少应有两处(间隔 3～5m)相互焊接连通；当天线塔位于机房建筑物屋顶时，金属支承杆和雷电流引下线应至少在两个不同方向与屋顶避雷带可靠连接。

⑤机房屋顶应设避雷带和避雷网。

避雷网网格尺寸宜满足要求，并应与避雷带一一焊接连通。

⑥建筑物雷电流引下线不应少于两根，其间距不＜18m；该引下线可利用机房四角柱内两根以上主钢筋，上端与避雷带、下端与地网可靠焊接连通。

机房屋顶上其它金属设施亦应就近与避雷带焊接连通。

⑦避雷网网格、城区内基站、控制中心或山顶上基站、控制中心屋顶装有天线、天线塔、烟囱、风管或其他突出物时，应在其上部安装避雷针或架空防雷线，使屋顶上所有物体都在其保护范围内。
