实验五 含异步清零和同步使能4位加法计数器的VHDL设计

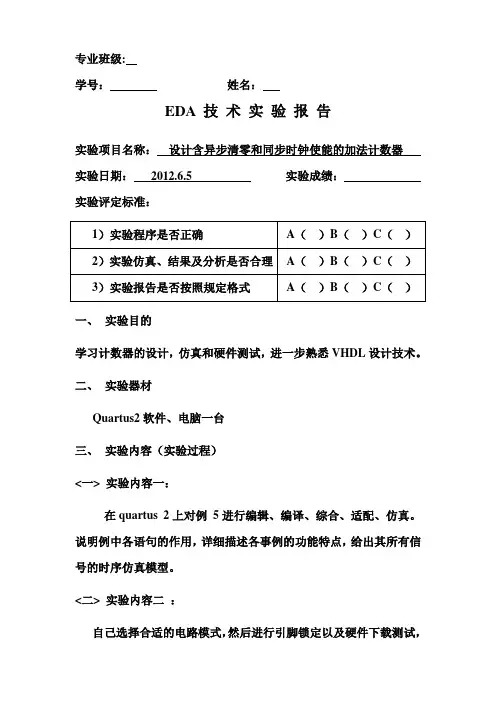

专业班级:学号：姓名：EDA 技术实验报告实验项目名称：设计含异步清零和同步时钟使能的加法计数器实验日期：2012.6.5 实验成绩：实验评定标准：一、实验目的学习计数器的设计，仿真和硬件测试，进一步熟悉VHDL设计技术。

二、实验器材Quartus2软件、电脑一台三、实验内容（实验过程）<一> 实验内容一：在quartus 2上对例5进行编辑、编译、综合、适配、仿真。

说明例中各语句的作用，详细描述各事例的功能特点，给出其所有信号的时序仿真模型。

<二> 实验内容二：自己选择合适的电路模式，然后进行引脚锁定以及硬件下载测试，引脚锁定后进行编译、下载、硬件测试实验。

将实验过程和实验结果写进实验报告。

<三> 详细内容如下：1.进行文本编辑2.编译，综合，仿真四、实验程序：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all; entity cnt10 isport ( clk,rst,en: in std_logic ;cq: out std_logic_vector(3 downto 0); cout:out std_logic);end cnt10;architecture behav of cnt10 isbeginprocess(clk,rst,en)variable cqi:std_logic_vector(3 downto 0); beginif rst='1' then cqi:=(others =>'0');elsif clk'event and clk='1' thenif en='1' thenif cqi<9 then cqi :=cqi+1;else cqi:=(others =>'0');end if;end if;end if;if cqi=9 then cout<='1';else cout<='0';end if;cq<=cqi;end process;end behav;五、实验仿真、结果及分析：<一>实验仿真：<二> 结果和分析：当rst清零端为1时，计数器清零。

实验五含异步清零和同步使能4位加法计数器的VHDL设计一、实验目的1掌握计数器的VHDL设计方法；2掌握异步复位和同步复位和使能的概念；3掌握寄存器性能的分析方法（即分析芯片所能达到的最高时钟频率）。

二、实验内容1异步复位4位加法计数器的设计；2同步复位4位加法计数器的设计。

3异步清0和同步时钟使能的4位加法计数器三、实验原理复位：给计数器一个初值叫复位，如果所给初值为0，则称复位为清零。

异步复位：复位跟时钟无关，只要复位信号的复位电平出现，计数器立即复位，如图5－1所示；同步复位：复位跟时钟有关，当复位信号的复位电平出现时，计数器并不立即复位，而是要等到时钟沿到来时才复位，如图5－2所示。

异步复位4位加法计数器的VHDL设计代码见教材P122-P123，仿真波形如图5－3所示。

同步复位4位加法计数器的VHDL部分代码如下，仿真波形如图5－4所示。

.图5－1异步复位图5－2同步复位图5－3异步复位计数器仿真波形图5－4同步复位计数器仿真波形四、实验步骤（一）异步复位4位加法计数器的设计1建立一个设计工程，工程名为CNT4B；2打开文本编辑器，建立一个VHDL设计文件，其VHDL代码见教材P164中的例6－20，文件名存为CNT4B.VHD。

注意文件的扩展名要选为.vhd，而且要求工程名、文件名和设计实体名必须相同。

3选器件：ACEX1K，EP1K30TC144-3（旧）或Cyclone，EP3C40Q240C8目标芯片。

4编译；5建立波形文件，然后保存，其文件名必须与工程名一致；【波形设置：①设置仿真时间为10us:②设置输入信号的波形：时钟周期设置为200ns，其他输入信号的波形设置参看图6－3。

】6仿真，观察输出波形是否正确；7时序分析：分析芯片所能达到的最高时钟频率。

【打开时序分析器，然后执行菜单命令：analysis/register performance/start，可以看到最高时钟频率为100.00MHZ】（二）同步复位4位加法计数器的设计8建立一个设计工程，工程名为CNT4B_SYS；9打开文本编辑器，建立一个VHDL设计文件，其VHDL代码参看异步计数器代码和实验原理中的参考代码，文件名存为CNT4B_SYS.VHD。

综合课程设计实验设计含异步使能清0和同步时钟使能的加法计数器1.实验目的1.计数器的设计2.QUARTUS 2中SIGNALTAP 2实时测试技术3.FPGA配置芯片的使用4.继续熟悉实验的软硬件平台2.实验步骤与结果1.设计含异步使能清0和同步时钟使能的加法计数器源代码：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY CNT10 ISPORT(CLK,RST,EN:IN STD_LOGIC;CQ:OUT STD_LOGIC_VECTOR(3 DOWNTO 0);COUT: OUT STD_LOGIC);END CNT10;ARCHITECTURE BEHAV OF CNT10 ISBEGINPROCESS(CLK,RST,EN )VARIABLE CQI :STD:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINIF RST=’1’ THEN CQI:=(OTHERS=>’0’); --复位信号ELSIF CLK’EVENT AND CLK=’1’ THENIF EN=’1’ THEN --使能信号IF CQI<9 THEN CQI:=CQI+1;ELSE CQI:=(O THERS=>’0’);END IF;END IF;IF CQI=9 THEN COUT<=’1’; --进位ELSE COUT<=’0’;END IF;CQ<=CQI;END PROCESS;END BEHAV;实验结果：键2低电平时允许计数，键1高电平时允许计数，数码管最后一位正确计数0到9，当有进位时，发光管D1显示进位信号。

2.使用嵌入式逻辑分析仪SIGNALTAP2 进行实时测试按如图设置SIGNALTAP 2获得实验波形：可以看到CQ的波形为锯齿状的3.将计数器设计文件烧到实验板上FPGA的配置器件EPCS1中，实现掉电保护实验结果：掉电重启以后实验板上程序的功能正常。

实验三含异步清零和同步使能的加法计数器一、实验目的1、了解二进制计数器的工作原理。

2、进一步熟悉QUARTUSII软件的使用方法和VHDL输入。

3、时钟在编程过程中的作用。

二、实验原理二进制计数器中应用最多、功能最全的计数器之一，含异步清零和同步使能的加法计数器的具体工作过程如下：在时钟上升沿的情况下，检测使能端是否允许计数，如果允许计数（定义使能端高电平有效）则开始计数，否则一直检测使能端信号。

在计数过程中再检测复位信号是否有效（低电平有效），当复位信号起作用时，使计数值清零，继续进行检测和计数。

其工作时序如图3-1所示：图3-1 计数器的工作时序三、实验内容本实验要求完成的任务是在时钟信号的作用下，通过使能端和复位信号来完成加法计数器的计数。

实验中时钟信号使用数字时钟源模块的1HZ信号，用一位拨动开关K1表示使能端信号，用复位开关S1表示复位信号，用LED模块的LED1～LED11来表示计数的二进制结果。

实验LED亮表示对应的位为‘1’，LED灭表示对应的位为‘0’。

通过输入不同的值模拟计数器的工作时序，观察计数的结果。

实验箱中的拨动开关、与FPGA的接口电路，LED灯与FPGA的接口电路以及拨动开关、LED与FPGA的管脚连接在实验一中都做了详细说明，这里不在赘述。

数字时钟信号模块的电路原理如图3-2所示，表3-1是其时钟输出与FPGA的管脚连接表。

图3-2 数字时钟信号模块电路原理表3-1 数字时钟输出与FPGA的管脚连接表按键开关模块的电路原理如图3-3所示，表3-2是按键开关的输出与FPGA的管脚连接表。

图3-3 按键开关模块电路原理信号名称FPGA I/O名称核心板接口管脚号功能说明S[0] Pin_AF5 JP1_91 ‘S1’SwitchS[1]Pin_AH6 JP1_93 ‘S2’SwitchS[2]Pin_AH7 JP1_95 ‘S3’SwitchS[3]Pin_AH8 JP1_97 ‘S4’SwitchS[4]Pin_AG10 JP1_99 ‘S5’SwitchS[5]Pin_AG11 JP1_101 ‘S6’SwitchS[6]Pin_AH14 JP1_90 ‘S7’SwitchS[7] Pin_AG7 JP1_92 ‘S8’SwitchS[8]Pin_AG8 JP1_94 ‘S9’SwitchS[9]Pin_AF9 JP1_96 ‘S10’SwitchS[10]Pin_AH10 JP1_98 ‘S11’SwitchS[11] Pin_AH11 JP1_100 ‘S12’Switch表3-2 按键开关与FPGA的管脚连接表四、实验步骤1、打开QUARTUSII软件，新建一个工程。

含异步清0和同步时钟使能的4位加法计数器一．实验目的熟悉在QuartusII下设计含异步清0和同步时钟使能的4位加法计数器。

二．实验内容在QuartusII下设计含异步清0和同步时钟使能的4位加法计数器，并编译、仿真验证其功能。

三．程序清单计数器顶层文件设计：10进制计数器文本输入：module CNT10(clk,rst,en,load,cout,dout,data);input clk,en,rst,load;input [3:0] data;output[3:0] dout;output cout;reg [3:0] q1;reg cout;assign dout = q1;always @(posedge clk or negedge rst)beginif (!rst) q1<=0;else if(en)beginif (!load) q1<=data;else if(q1<9) q1<=q1+1;else q1<=4'b0000;endendalways @(q1)if (q1==4'h9) cout= 1'b1;else cout= 1'b0;endmodule60位计数器文本输入：module CNT60(CLK,EN,RST,LOAD,COUT1,COUT2,DOUT1,DOUT2,DATA);input CLK,EN,RST,LOAD;input [3:0] DATA;output[3:0] DOUT1;output[2:0] DOUT2;output COUT1;output COUT2;reg [3:0] Q1;reg [2:0] Q2;reg COUT1;reg COUT2;assign DOUT1 = Q1;assign DOUT2 = Q2;always @(negedge CLK or negedge RST) beginif(!RST) Q1<=0;else if (EN) beginif (!LOAD) Q1<=DATA;else if (Q1<9) Q1<=Q1+1;else Q1<=4'b0000;endendalways @(Q1)if (Q1==4'h9) COUT1=1'b1;elseCOUT1=1'b0;always @(negedge COUT1 or negedge RST)beginif(!RST) Q2<=0;else if (EN) beginif (!LOAD) Q2<=DATA;else if (Q2<5) Q2<=Q2+1;else Q2<=4'b0000;endendalways @(Q2)if ((Q1==4'h9)&&(Q2==3'h5)) COUT2=1'b1;elseCOUT2=1'b0;endmodule60位计数器图形输入:四．实验步骤1、新建一个名称为CNT10的工程，并在该文件夹中新建一个CNT10.v的文件。

含异步清零和同步时钟使能的4位加法器宁波⼯程学院电信学院ＥＤＡ系统设计与实践实验报告实验名称含异步清零和同步时钟使能的4位加法器班级电科（系统设计）08-2 姓名学号 0840*******组员姓名实验⽇期2011-5-1２指导⽼师实验四含异步清零和同步时钟使能的4位加法器⼀．实验⽬的学习计数器的设计，仿真和硬件测试。

进⼀步熟悉VHDL的编程⽅法。

⼆．实验内容本实验的内容是Quartus 11建⽴⼀个含计数使能、异步复位的4位加分计数器，SmartSOPC试验箱上进⾏硬件测试，由KEY1控制技术使能端ena并由LED指⽰，KEY2控制复位端rst并由LED2指⽰。

计数值由数码管指⽰。

三．实验原理Rst是异步清零信号，⾼电平有效。

Ema为是能端，能开始与暂停程序，当ena为0时，能所存信号。

四．实验步骤（1）破解Quartus 11;（2）建⽴⼯程：启动Quartus 11，建⽴空⽩⼯程。

命名为giui;（3）创建源程序⽂件：新建VHDL源程序⽂件giui，输⼊程序代码并保存，进⾏编译，若在编译过程中发现错误，则找出并更正，直⾄编译成功。

（4）编译并运⾏：编译并运⾏程序或者原理图，编译⽆误后，进⾏引脚锁定;（5）外部连接⽅式跟第2节相似。

五．实验程序⼀．在⼀个数码管上显⽰0~Ｆlibrary ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity giui isport(clk48:in std_logic;key_2bit:in std_logic;dig_4bit:out std_logic_vector(3 downto 0);seg:out std_logic_vector(7 downto 0));end giui;architecture m1 of giui issignal num1:std_logic_vector(3 downto 0);signal cnt:std_logic_vector(23 downto 0);signal t: std_logic;signal q:std_logic;beginfre:process(clk48,cnt)beginif clk48'event and clk48='1' thencnt<=cnt+1;end if;q<=cnt(23);end process fre;coun:process(q)beginif q'event and q='1' thenif t='1' then num1<="0000";elsenum1<=num1+1;end if;end if;end process;SEG<= "11000000" when num1="0000" else "11111001" when num1="0001" else "10100100" when num1="0010" else"10110000" when num1="0011" else"10011001" when num1="0100" else"10010010" when num1="0101" else"10000010" when num1="0110" else"11111000" when num1="0111" else"10000000" when num1="1000" else"10010000" when num1="1001" else"10001000" when num1="1010" else"10000011" when num1="1011" else"01000110" when num1="1100" else"10100001" when num1="1101" else"10000110" when num1="1110" else"11111111";dig_4bit<="1110" when t='1' else"1111" when t='0';end m1;⼆．4位加法器Library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity sun_adder isport(clk:in std_logic;key:in std_logic;led1:out std_logic;dig:out std_logic_vector(3 downto 0);seg:out std_logic_vector(7 downto 0)); end sun_adder;architecture a of sun_adder issignal tmp:std_logic_vector(23 downto 0); signal tmp1:std_logic_vector(10 downto 0); signal address,pp:std_logic_vector(3 downto 0); signal p:std_logic_vector(1 downto 0);signal tt,t,q,q1: std_logic;signal num1,num2,num3,num4:std_logic_vector(3 downto 0);beginprocess(clk)beginif clk'event and clk='1' then tmp<=tmp+1;tmp1<=tmp1+1;end if;end process;q<=tmp(23);q1<=tmp1(10);process(q1)beginif q1'event and q1='1' then case p iswhen "00"=>pp<="1110";when "01"=>pp<="1101";when "10"=>pp<="1011";when others=>pp<="0111";end case;dig<=pp;case pp iswhen "1110"=>address<=num1;when "1101"=>address<=num2;when "1011"=>address<=num3;when others=>address<=num4;end case;p<=p+1;end if;end process;process(key)beginIf key'event and key='1' thent<= not t;end if;end process;process(q)beginif q'event and q='1' thenif t='1' then num1<="0000";num2<="0000";num3<="0000";num4<="0000";else num1<=num1+1;if num1="1001" then num1<="0000";tt<='1';if num2="1001" then num2<="0000";if num3="1001" then num3<="0000";if num4="1001" then num4<="0000";else num4<=num4+1; end if;else num3<=num3+1; end if;else num2<=num2+1; `1212212345123451233123`12341234123412341312end if; else num1<=num1+1;tt<='0'; end if; end if;end if;end process;seg<= "11000000" when address="0000" else"11111001" when address="0001" else"10100100" when address="0010" else"10110000" when address="0011" else"10011001" when address="0100" else"10010010" when address="0101" else"10000010" when address="0110" else "11111000" when address="0111" else "10000000" when address="1000" else "10010000" when address="1001" else "11111111";led1<='0' when tt='1' else'1' when tt='0';end a;六．实验现象。

*******bcd译码器******library ieee;use ieee.std_logic_1164.all;entity decoder isport(bcd: in std_logic_vector(3 downto 0);y: out std_logic_vector(7 downto 0));end entity;architecture rtl of decoder isbeginprocess (bcd)begincase bcd iswhen "0000" => y<="11000000"; --0: h g f e d c b a when "0001" => y<="11111001"; --1when "0010" => y<="10100100"; --2when "0011" => y<="10110000"; --3when "0100" => y<="10011001"; --4when "0101" => y<="10010010"; --5when "0110" => y<="10000010"; --6when "0111" => y<="11111000"; --7when "1000" => y<="10000000"; --8when "1001" => y<="10010000"; --9when others => y<="11111111";end case;end process;end rtl;***********多路选择控制************library ieee;use ieee.std_logic_1164.all;entity mux isport (input_a:in std_logic_vector(3 downto 0); input_b:in std_logic_vector(3 downto 0);input_c:in std_logic_vector(3 downto 0);input_d:in std_logic_vector(3 downto 0);sel:in std_logic_vector(1 downto 0);y:out std_logic_vector(3 downto 0));end entity mux;architecture rtl of mux isbeginprocess(sel)isbeginif(sel="00")theny<=input_a;elsif(sel="01")theny<=input_b;elsif(sel="10")theny<=input_c;elsey<=input_d;end if;end process;end rtl;************分频************library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity clk4ms isport (clk:in std_logic;y:buffer std_logic);end entity clk4ms ;architecture rtl of clk4ms issignal a:STD_LOGIC_VECTOR(17 DOWNTO 0); beginprocess(clk)isbeginif(clk'event and clk='1')thenif(a="10111011100000000") thena<="000000000000000000";y<=not y;elsea<=a+'1';end if;end if;end process;end rtl;************计数器************library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity cnt isport (clk,clr,en:in std_logic;a:out std_logic_vector(3 downto 0);b:out std_logic_vector(3 downto 0);c:out std_logic_vector(3 downto 0);d:out std_logic_vector(3 downto 0));end entity cnt ;architecture rtl of cnt issignal dout_0,dout_10,dout_100,dout_1000:std_logic_vector(3 downto 0); beginprocess(clr,clk,en)isbegina<=dout_0;b<=dout_10;c<=dout_100;d<=dout_1000;if clr='1' thendout_0<="0000";dout_10<="0000";dout_100<="0000";dout_1000<="0000";elsif(en='1')thenif(clk'event and clk='1')thenif(dout_0="1001")then ---计数dout_0<="0000";elsedout_0<=dout_0+'1';end if;elsif(clk'event and clk='1' and dout_0="1001")thenif(dout_10="1001") then ---计数dout_10<="0000";elsedout_10<=dout_10+'1';end if;elsif(clk'event and clk='1' and dout_0="1001" and dout_10="1001")thenif(dout_100="1001") then ---计数dout_100<="0000";elsedout_100<=dout_100+'1';end if;elsif(clk'event and clk='1' and dout_0="1001" and dout_10="1001" and dout_100="1001")thenif(dout_1000="1001") then ---计数dout_1000<="0000";elsedout_1000<=dout_1000+'1';end if;end if;end if;end process;end rtl;************位选************LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY wei ISPORT(clk4ms:IN STD_LOGIC;q:BUFFER STD_LOGIC_VECTOR(1 DOWNTO 0);d:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END ENTITY wei;ARCHITECTURE rtl OF wei ISBEGINPROCESS(clk4ms) ISBEGINIF(clk4ms 'EVENT AND clk4ms='1') THEN IF(q="11") THENq<="00";ELSEq<=q+'1';END IF;IF(q="00") THENd<="1000";ELSIF(q="01") THENd<="0100";ELSIF(q="10") THENd<="0010";ELSEd<="0001";END IF;END IF;END PROCESS;END ARCHITECTURE rtl;**********总程序*********LIBRARY ieee;USE ieee.std_logic_1164.all;ENTITY ZONG ISPORT( clr :IN STD_LOGIC;clk :IN STD_LOGIC;CLK4M:IN STD_LOGIC;en:IN STD_LOGIC;Y:OUT STD_LOGIC_VECTOR(7 DOWNTO 0));END ZONG ;ARCHITECTURE a OF ZONG ISCOMPONENT cnt isport (clk,clr,en:in std_logic;a:out std_logic_vector(3 downto 0);b:out std_logic_vector(3 downto 0);c:out std_logic_vector(3 downto 0);d:out std_logic_vector(3 downto 0));END COMPONENT;COMPONENT MUX isport (input_a:in std_logic_vector(3 downto 0); input_b:in std_logic_vector(3 downto 0);input_c:in std_logic_vector(3 downto 0);input_d:in std_logic_vector(3 downto 0);sel:in std_logic_vector(1 downto 0);y:out std_logic_vector(3 downto 0));end COMPONENT;COMPONENT DECODER isport(bcd:in std_logic_vector(3 downto 0);y: out std_logic_vector(7 downto 0));end COMPONENT;COMPONENT WEI isport(clk4ms:in std_logic;d:out std_logic_vector(3 downto 0));end COMPONENT;COMPONENT CLK4MS isport(clk:in std_logic;y:out std_logic);end COMPONENT;SIGNAL aa,bb,cc,dd:STD_LOGIC_VECTOR(3 DOWNTO 0); SIGNAL mm:STD_LOGIC_VECTOR(3 DOWNTO 0); SIGNAL ss:STD_LOGIC;signal ww:STD_LOGIC_VECTOR(1 DOWNTO 0);BEGINu1 : cnt PORT MAP(clk,clr,en,aa,bb,cc,dd);u2 : mux PORT MAP(aa,bb,cc,dd,ww,mm);u3 :decoder PORT MAP(mm,y);u4 : wei PORT MAP(ss,ww,dig);u5 : clk4ms PORT MAP(clk4m,ss);END a;。

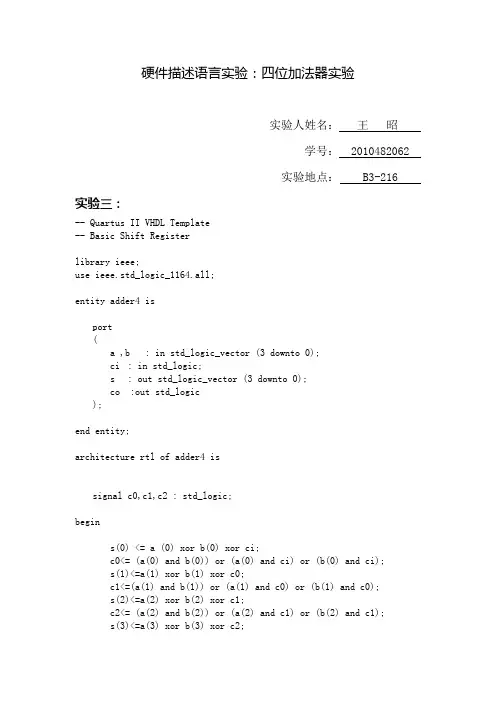

硬件描述语言实验：四位加法器实验实验人姓名：王昭学号： 2010482062实验地点： B3-216 实验三：-- Quartus II VHDL Template-- Basic Shift Registerlibrary ieee;use ieee.std_logic_1164.all;entity adder4 isport(a ,b : in std_logic_vector (3 downto 0);ci : in std_logic;s : out std_logic_vector (3 downto 0);co :out std_logic);end entity;architecture rtl of adder4 issignal c0,c1,c2 : std_logic;begins(0) <= a (0) xor b(0) xor ci;c0<= (a(0) and b(0)) or (a(0) and ci) or (b(0) and ci);s(1)<=a(1) xor b(1) xor c0;c1<=(a(1) and b(1)) or (a(1) and c0) or (b(1) and c0);s(2)<=a(2) xor b(2) xor c1;c2<= (a(2) and b(2)) or (a(2) and c1) or (b(2) and c1);s(3)<=a(3) xor b(3) xor c2;co<= (a(3) and b(3)) or (a(3) and c2) or (b(3) and c2);end rtl;实验原理：a和b为两个四位的数，定义三个信号量，c0，c1，c2；低位进位si=0；s(0)=a(0)+b(0)+si;进位为c0；s(1)=a(1)+b(1)+c0;进位为c1；s(2)=a(2)+b(2)+c1;进位为c2；s(3)=a(3)+b(3)+c2;进位为co；低位进位si都为0；如果a+b的值大于15时，则co为1，s=a+b-16；如果不是大于15，则相加时则s=a+b的值，co=0；经仿真可以验证此四位加法器正确。

电子设计自动化实验实验名称综合性实验二、硬件描述语言的层次化设计实验设备（1）EDA实验箱(型号 ),（2）计算机,（3）EDA软件（QuartusII）实验目的1、熟悉EDA软件（QuartusII）的硬件描述语言输入设计方法；2、掌握VHDL语言的层次化设计方法和仿真分析方法；3、了解功能仿真、时序仿真和时序参数分析的意义。

实验内容1、用VHDL语言完成4位十进制计数器、4位锁存器、测频控制器的设计，包括编译、综合、仿真；**2、采用层次化设计的方法，用VHDL语言的元件例化语句写出4位十进制频率计的顶层文件，并分别给出其测频功能和时序仿真分析波形图，并加以分析；**3、用EDA实验箱进行硬件验证，并分析测量结果;建议硬件测试实验电路采用电路结构，待测信号F_IN接clock0；测频控制时钟CLK接clock2；**4、在2基础上将其扩展为8位十进制频率计，或带译码输出的4位十进制频率计。

实验报告要求根据以上实验内容写出实验报告：1、简述4位频率计模块的工作原理及其设计、编译、仿真分析过程；2、给出模块设计文件、仿真测试文件、仿真结果波形图及其分析报告；3、简述硬件验证过程和验证结果。

1、简述4位频率计模块的工作原理根据频率的定义和频率测量的基本原理，测定信号的频率必须有一个脉宽为1秒的对输入信号脉冲计数允许的信号；1秒计数结束后，计数值锁入锁存器的锁存信号和为下一测频计数周期作准备的计数器清0信号。

这3个信号可以由一个测频控制信号发生器产生，即TESTCTL，它的设计要求是，TESTCTL的计数使能信号CNT_EN能产生一个1秒脉宽的周期信号，并对频率计的每一计数器CNT10的ENA使能端进行同步控制。

当CNT_EN高电平时，允许计数；低电平时停止计数，并保持其所计的脉冲数。

在停止计数期间，首先需要产生一个锁存信号LOAD，在该信号上升沿时，将计数器在前1秒钟的计数值锁存进各锁存器REG4B中，并由外部的7段译码器译出，显示计数值。
