毕业设计--轻型载货汽车悬架的设计

载货汽车后悬架设计实例一、设计的主要数据载质量：6000kg整备量：5000kg空车时：前轴负荷：2500kg后轴负荷：2500kg满载时：前轴负荷：3350kg后轴负荷：7650kg尺寸：总长：8470总宽：2470轴距：4700前轮距：1900后轮距：1800满载重心高度：1180二、悬架主要参数的确定1 悬架的静挠度f c悬架的静扰度是指汽车满载静止时悬架上的载荷f c与此时悬架刚度c 之比，即f= F w/cc货车的悬架与其簧上质量组成的振动系统的固有频率，是影响汽车行驶平顺性的主要参数之一。

因汽车的质量分配系数近似等于1，因此货车车轴上方车身两点的振动不存在联系。

货车的车身的固有频率n,可用下式来表示：n=c/m/2式中，c为悬架的刚度（N/m）,m为悬架的簧上质量（kg）又静挠度可表示为：f c= mg/cg：重力加速度（10N/kg）,代入上式得到：n=15.76/f cn:hzf c:mm分析上式可知：悬架的静挠度直接影响车身的振动频率，因此欲保证汽车有良好的行驶平顺性，就必须正确选择悬架的静挠度。

又因为不同的汽车对平顺性的要求不相同，货车的后悬架要求在1.70～2.17hz之间，因为货车主要以载货为主，所以选取频率为：1.9hz.。

2 悬架的动挠度f d悬架的动挠度是指从满载静平衡位置开始悬架压缩到结构容许的最大变形时，车轮中心相对车架的垂直位移。

通常货车的动挠度的选择范围在6～9cm.。

本设计选择：f d= 8.0cm3 悬架的弹性特性悬架的弹性特性有线性弹性特性和非线性弹性特性两种。

由于货车在空载和满载时簧上质量变化大，为了减少振动频率和车身高度的变化，因此选用刚度可变的非线性悬架。

4 悬架主，副簧刚度的分配图 1 货车主、副簧为钢板弹簧结构的弹性特性如何确定副簧开始参加工作的载荷F k 和主，副簧之间刚度的分配，受悬架的弹性特性和主，副簧上载荷分配的影响，原则上要求车身从空载到满载时的振动频率变化要小，以保证汽车有良好的平顺性，还 要求副簧参加工作前后的悬架振动频率不大。

第1章绪论1.1汽车悬架概述悬架由弹性元件、导向装置、减振器、缓冲块和横向稳定器等组成。

导向装置由导向杆系组成，用来决定车轮相对对于车架(或车身)的运动特性，并传递除弹性元件传递的垂直力以外的各种力和力矩。

当用纵置钢板弹簧作弹性元件时，它兼起导向装置作用。

缓冲块用来减轻车轴对车架(或车身)的直接冲撞，防止弹性元件产生过大的变形。

装有横向稳定器的汽车，能减少转弯行驶时车身的侧倾角和横向角振动。

根据导向机构的结构特点，汽车悬架可分为非独立悬架和独立悬架两大类。

非独立悬架的鲜明特色是左、右车轮之间由一刚性梁或非断开式车桥联接，当单边车轮驶过凸起时，会直接影响另一侧车轮[1]。

独立悬架中没有这样的刚性梁，左右车轮各自“独立”地与车架或车身相连或构成断开式车桥，按结构特点又可细分为横臂式、纵臂式、斜臂式等等，它的主要功用如下：1 缓和、抑制由于不平路面所引起的振动和冲击，以保证汽车的行驶平顺性；2 迅速衰减车身和车桥(或车轮)的振动；3 传递作用在车轮和车架(或车身)之间的各种力(驱动力、制动力、横向力)和力矩(制动力矩和反作用力矩)；4 保证汽车行驶稳定性。

为了完成1、2项功能，悬架使用了弹簧和减震器。

汽车悬架常用的弹性元件有钢板弹簧、螺旋弹簧、扭杆弹簧、橡胶弹簧及空气弹簧等。

减震器有多种形式，现在最常用的是筒式减震器。

为了完成3、4项功能，悬架采用了适当的导向干系把车架(车身)与车轴(车轮)联接起来。

导向杆系有多种新式，可单独用其中的一种，也可将几种配合起来使用。

钢板弹簧悬架中的钢板弹簧不仅用作弹性元件而且兼起导向的作用。

为了减轻车轴对车架(或车身)的直接冲撞，采用了缓冲块。

为了减小车身的侧倾角，有的汽车还装有横向稳定杆[2]。

钢板弹簧简介钢板弹簧是汽车悬架中应用最广泛的一种弹性元件，它是由若干片等宽但不等长（厚度可以相等，也可以不相等）的合金弹簧片组合而成的一根近似等强度的弹性梁。

当钢板弹簧安装在汽车悬架中，所承受的垂直载荷为正向时，各弹簧片都受力变形，有向上拱弯的趋势。

（最新版）汽车悬架毕业设计论⽂摘要悬架是现代汽车上的重要总成之⼀,它把车架(或承载式车⾝)与车轴(或与车轮)弹性的连接起来.其主要任务是传递作⽤在车轮与车架(或承载式车⾝)之间的⼀切⼒和⼒矩,并且缓和不平路⾯传给车架(或承载式车⾝)的冲击载荷,衰减由冲击载荷引起的承载系统的震动,以保证汽车的正常⾏驶。

本次⽂就是对载货汽车后悬架主副簧进⾏设计并对设计结果进⾏校核，保证设计满⾜汽车对安全⽅⾯的要求。

本次设计⾸先根据汽车后轴载荷和⾮簧载质量确定每副钢板弹簧的载荷，通过钢板弹簧满载和空载载荷的不同来确定主副簧的刚度分配，同时根据汽车轴距来确定钢板弹簧的长度。

根据公式算出钢板弹簧所需总惯性矩，这样就能算出钢板弹簧的⼤致厚度和宽度。

⽤画图法可以确定每个钢板弹簧的长度。

最后对钢板弹簧进⾏校核，保证钢板弹簧满⾜要求。

关键词：钢板弹簧；复合簧；后悬架。

Abstractsuspension assembly is one of the most important part of modern automotive, it links the frame (or Unibody) and axle (or wheel) . Its main task is to pass the effect of all force and torque between the wheel and the frame, and relax the impact load of the frame passed from rough road to ensure the normal running of the car. The article is to design the primary and secondary spring of rear suspension, and check the design to ensure the design meets automotive safety requirements. The design is first based on the vehicle rear axle load and non-sprung mass to determine the load of each leaf spring, according the different loads of full and no load to distribution the stiffness, while use the vehicle wheelbase to determine calculate the approximate thickness and width. Drawing method can be used to determine the length of each leaf spring. Finally, check the leaf springs to ensure it meet the requirements.Keywords: leaf spring; composite spring; rear suspension⽬录引⾔ (3)1.1 汽车的发展历史 (3)1.2 汽车的构造 (4)1.3 汽车悬架系统的作⽤、组成与分类 (4)1.3.1 汽车悬架系统的作⽤ (4)1.3.2 汽车悬架系统的组成 (5)1.3.3 汽车悬架系统的分类 (6)1.4 该项研究的⽬的与意义 (7)1.5 国内外研究现状、发展动态 (8)1.6 钢板弹簧 (9)1.6.1 钢板弹簧的基本结构和作⽤原理 (9)2 钢板弹簧的布置⽅案及材料选择 (10)3 汽车后悬架系统钢板弹簧的设计计算 (11)3.1 设计给定参数 (11)3.2 钢板弹簧主要参数的确定 (11)3.2.1 前后悬架静挠度和动挠度的选择 (11)3.2.2 钢板弹簧满载弧⾼的选择 (12)3.2.3 钢板弹簧长度的确定 (12)3.2.4 悬架主、副钢板弹簧的刚度分配 (12)3.2.5 钢板弹簧所需的总惯性矩的计算 (14)3.2.6 根据强度要求计算钢板弹簧总截⾯系数 (15)3.2.7 钢板弹簧平均厚度的计算 (16)3.2.8 验算在最⼤动⾏程时的最⼤应⼒ (16)3.2.9 钢板弹簧叶⽚断⾯形状及尺⼨的选择 (17)3.3 钢板弹簧的设计及校核 (19)3.3.1 钢板弹簧各⽚长度的确定 (19)3.3.2 钢板弹簧刚度的验算 (21)3.4 钢板弹簧总成在⾃由状态下的弧⾼和曲率半径计算 (23)3.4.1 钢板弹簧总成在⾃由状态下的弧⾼ (23)3.4.2 钢板弹簧总成在⾃由状态下的曲率半径 (25)3.4.3 钢板弹簧叶⽚在⾃由状态下曲率半径的计算 (25)3.4.4 钢板弹簧各叶⽚在⾃由状态下的曲率半径和弧⾼的计算 (27)3.4.5 钢板弹簧总成弧⾼的核算 (29)3.5 叶⽚端部形状的选择 (31)3.6 钢板弹簧两端与车架的连接 (32)3.7 钢板弹簧弹簧销和卷⽿的设计 (32)3.7.1 弹簧销的设计 (32)3.7.2 卷⽿尺⼨的确定 (33)4结论 (34)参考⽂献 (35)5 致谢 (36)引⾔1.1 汽车的发展历史⾃1886年世界上第⼀辆汽车诞⽣以来，汽车已经历了120多年的发展来历程。

摘要本文通过传统的设计计算方法和计算机技术相结合，以依维柯欧霸轻卡为原型车，详细设计计算了渐变刚度钢板弹簧后悬架。

文中首先介绍了悬架系统领域的研究与设计及其发展现状和趋势；其次详细概述了悬架系统对汽车平顺性和操纵稳定性的影响；再次着重阐述了钢板弹簧悬架设计的详细步骤和设计要求，各主要零部件结构的选型及计算；板簧弧高及曲率半径的计算，材料强度、刚度的验算、校核；减振器的选取；最后还根据SAE圆弧法做了钢板弹簧的运动分析计算，分析了板簧系统关键点轨迹和关键角的变化，并用最小二乘法求出关键点轨迹的曲率中心和曲率半径。

钢板弹簧悬架有结构简单，工作可靠，制造成本低等特点，长期以来在各种大中型车辆上得到广泛的应用。

关键词：轻型载货汽车；后悬架；钢板弹簧；设计ABSTRACTThis article through the traditional design calculation method and computer technology, combining with IVECO Light Truck Tire as the prototype, the car design calculation after gradient stiffness &leaf spring suspension.This paper firstly introduces the suspension system research and design and development status quo and tendency; Secondly detailed overview of the suspension system and manipulation stability comfort ability influences; Introduces emphatically the leaf spring again suspension design processes of the ship unlades and design requirements, the structure of the main parts selection and calculation, leaf-spring curvature, material strength, stiffness checking and checking, shock absorber selection and installation Angle calculation; Finally is done according to SAE arc method of leaf spring, analyzes the motion analysis and calculation of the track and key point leaf-spring system changes, and the Angle least-square method of point out the curvature center and track curvature radius.Keywords: light commercial vehicle；rear suspension；leaf spring；design目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1研究背景及意义 (1)1.2国内外研究现状及发展趋势 (2)1.3研究内容和方法 (4)1.4本章小结 (6)2 悬架系统总体方案的确定 (7)2.1设计要求 (7)2.2悬架系统概述 (7)2.3悬架系统总体结构方案确定 (9)2.4悬架系统各主要零部件选型 (11)2.5技术经济分析 (15)3 悬架系统主要性能参数的确定 (18)3.1悬架静挠度和动挠度的选择 (18)3.2悬架弹性特性 (20)3.3后悬架主、副簧刚度的分配关系 (21)3.4悬架侧倾刚度及其在前、后轴的分配 (22)4弹性元件的设计计算 (23)4.1初选参数 (23)4.2 各片长度的确定 (26)4.3钢板弹簧的刚度验算 (28)4.4总成在自由状态下的弧高及曲率半径计算 (29)4.5钢板弹簧总成弧高的核算 (31)4.6各种工况下校核 (32)5减振器设计 (35)5.1相对阻尼系数ψ的选择 (35)5.2减振器阻力系数δ的确定 (36)5.3最大卸荷力的确定 (37)5.4筒式减振器工作缸直径的确定 (38)5.5减振器工作行程检验 (38)6钢板弹簧运动分析 (39)6.1钢板弹簧压平前的计算 (40)6.2钢板弹簧反弓后的计算 (43)7总结与展望 (47)7.1 总结 (47)7.2展望 (47)参考文献 (48)致谢 (50)附录 (51)1 绪论1.1研究背景及意义钢板弹簧悬架(简称板簧悬架)又分为少片变截面钢板悬架与等截面多片板簧悬架。

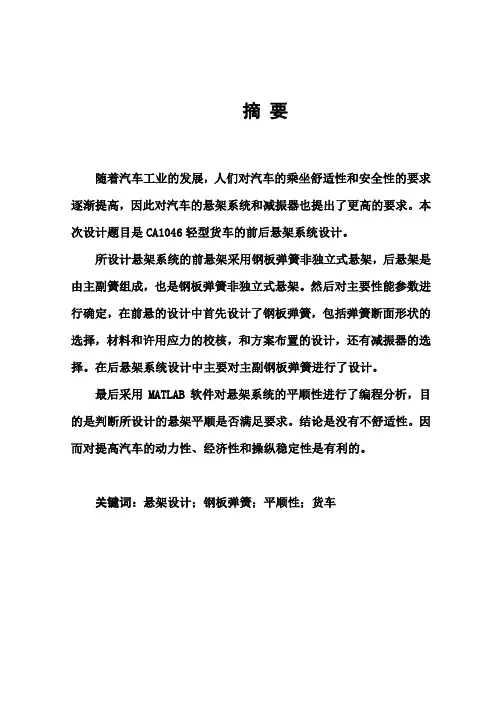

摘要随着汽车工业的发展，人们对汽车的乘坐舒适性和安全性的要求逐渐提高，因此对汽车的悬架系统和减振器也提出了更高的要求。

本次设计题目是CA1046轻型货车的前后悬架系统设计。

所设计悬架系统的前悬架采用钢板弹簧非独立式悬架，后悬架是由主副簧组成，也是钢板弹簧非独立式悬架。

然后对主要性能参数进行确定，在前悬的设计中首先设计了钢板弹簧，包括弹簧断面形状的选择，材料和许用应力的校核，和方案布置的设计，还有减振器的选择。

在后悬架系统设计中主要对主副钢板弹簧进行了设计。

最后采用MATLAB软件对悬架系统的平顺性进行了编程分析，目的是判断所设计的悬架平顺是否满足要求。

结论是没有不舒适性。

因而对提高汽车的动力性、经济性和操纵稳定性是有利的。

关键词：悬架设计；钢板弹簧；平顺性；货车AbstractWith the development of the Automobile industry, people promoting the requirement for the safety and ride comfort quality of the vehicle. As a result, there is a the suspension and the shock absorber system of the vehicle. The title of this thesis is the design of front and rear suspension systems of CA1046 truck.The front suspension system is the leaf spring, dependent suspension. The rear suspension system consists of the main spring and the . In the procedure of the design we made certain the structural style of the suspension system in the first, then we made certain the main parameters. In the design of the front suspension we designed the leaf spring firstly, including the selection of section shape of leaf spring, material and allowable stress and the design of scheme, moreover the design of shock absorber. In the design of rear suspension we carried out the design of the main spring and the the final design stage, the MATLAB software is used to analyze the ride comfort of the suspension system by programming. The aim is whether suspension ride quality meets to the performance requirement. The results indicate that there is no uncomfortablenessfor the car on road. Therefore, it is Design; Leaf spring; Ride Comfort; Truck目录第1章绪论 (1)第2章悬架系统的结构与分析 (4)2.1 悬架的功能和组成 (4)2.2 汽车悬架的分类 (4)2.4 悬架主要参数 (6)2.4.1 悬架的静挠度f c及刚度c............................ 错误！未定义书签。

轻型载货汽车悬架的设计摘要：汽车悬架是汽车的车架与车桥或车轮之间的一切传力连接装置的总称。

其作用是传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，并衰减由此引起的震动，以保证汽车能平顺地行驶。

本次设计主要是1.5t货车的悬架设计。

参照力帆LFJ3048的基本参数，根据载货汽车悬架系统的要求，设计出符合国家标准的悬架系统。

悬架的设计主要是通过汽车主要的质量参数的分析，初步制定悬架系统的结构方案。

本设计的弹性元件选择钢板弹簧，经过设计计算确定钢板弹簧的主要尺寸和结构形式。

通过数据的论证确定悬架的结构方案与主要参数，利用计算机绘制图纸。

在设计过程中即要考虑设计的合理性，同时还要考虑结构简单、成本低等因素。

通过计算得出的数据表明此次设计的悬架系统符合设计要求。

关键词：1.5T货车；悬架设计；钢板弹簧Dgsign carry cargo car of light tack suspensionZhaowei（Vehicle Engineering 2009, Southwest Forestry University, Kunming Yunnan, 650224)Abstract:Automotive suspension is the frame and wheel axle or between all the force of the floorboard of the connected device, Its role is to transfer function between the wheel and the frame of torsional force and force.It is buffered by the uneven pavement on the body and chassis of impact, resulting in reduced vibration, to ensure that the car can run smoothly. The design is mainly 1.5t truck suspension design. My design is based Lifan LFJ3048 basic paramete, According to the requirements of truck suspension systems, suspension systems designed in line with national standard.Suspension design is mainly through the analysis of the main quality parameters of the car, and determine the structure of the original suspension system solutions.Select the leaf spring elastic element, has been calculated to determine the size and structure of the main leaf spring. Through the data to calculate and determine the structure scheme and main parameters of suspension,and using computer drawing drawings .In the design process is to consider the rationality of the design should also consider the simple, low cost factors.Through the calculated data show that suspension system meet the design requirements.Key words：1.5T truck；suspension design；plate sping目录摘要 (I)Abstract (II)1概述 (1)1.1 悬架的功用和组成 (1)1.2悬架结构形式的分析 (2)1.3悬架的设计方案 (4)2 悬架基本参数的确定 (5)2.1固有频率 (5)2.2悬架的静挠度 (5)2.3悬架的动挠度 (6)2.4悬架的刚度 (6)2.5悬架弹性特性 (6)2.6后悬架主、副簧刚度的分配 (7)3 钢板弹簧的设计 (9)3.1钢板弹簧结构选择 (9)3.2钢板弹簧主要参数的选择 (9)3.2.1单个钢板弹簧承受的载荷 (9)3.2.2满载弧高 (10)3.2.3钢板弹簧长度L的确定 (10)3.2.4钢板弹簧片数n及厚度h的选择 (12)3.2.5钢板断面尺寸形状的确定 (12)3.2.6钢板弹簧各片长度的确定 (12)3.3 钢板弹簧的刚度验算 (15)3.4钢板弹簧总成在自由状态下的弧高及曲率半径计算 (17)H.... 错误!未定义书签。

载货汽车的悬架系统结构的设计目录摘要 (Ⅰ)Abstract (Ⅱ)1 绪论 (3)1.1 悬架的概述 (3)1.2 悬架的分类 (4)1.3 重型载货汽车悬架系统目前的工作状况 (5)1.4 悬架技术的研究现状及发展趋势 (6)1.4.1悬架技术的研究现状 (6)1.4.2悬架技术的发展趋势 (6)1.4.3悬架设计的技术要求 (6)2 空气悬架结构 (7)2.1 空气悬架结构简介 (7)2.1.1空气悬架系统的基本结构 (7)2.1.2空气弹簧的类型 (7)2.1.3导向机构 (8)2.1.4高度控制阀 (8)2.2 空气悬架系统的工作原理 (8)3 悬架主要参数的确定 (10)3.1 载货汽车的结构参数 (10)3.2 悬架静挠度 (10)3.3 悬架动挠度 (11)3.4 悬架弹性特性 (11)4 弹性元件的设计 (13)4.1 空气弹簧力学性能 (13)4.1.1空气弹簧刚度计算 (13)4.1.2空气弹簧固有频率的计算 (15)4.1.3空气弹簧的刚度特性分析 (16)4.2 高度控制阀 (18)5 悬架导向机构的设计 (19)5.1 悬架导向机构的概述 (19)5.2 横向稳定杆的选择 (19)5.3 侧顷力臂的计算方法 (20)5.4 稳定杆的角刚度计算 (22)5.5 悬架的侧倾角校核 (23)6 减振器机构类型及主要参数的选择计算 (24)6.1 分类 (24)6.2 主要参数的选择计算 (25)7 技术与经济性分析 (30)8 结论 (31)参考文献 (32)致谢 (33)附录A 译文 (34)附录B 外文原文 (41)附录C 维图形 (51)1 绪论1.1 悬架的概述悬架是车架（或承载式车身）与车桥（或车轮）之间的一切传力连接装置的总称。

它的功用是把路面作用于车轮上的垂直反力（支承力）、纵向反力（牵引力和制动力）和侧向反力以及这些反力所造成的力矩都要传递到车架（或承载式车身）上，以保证汽车的正常行驶]1[。

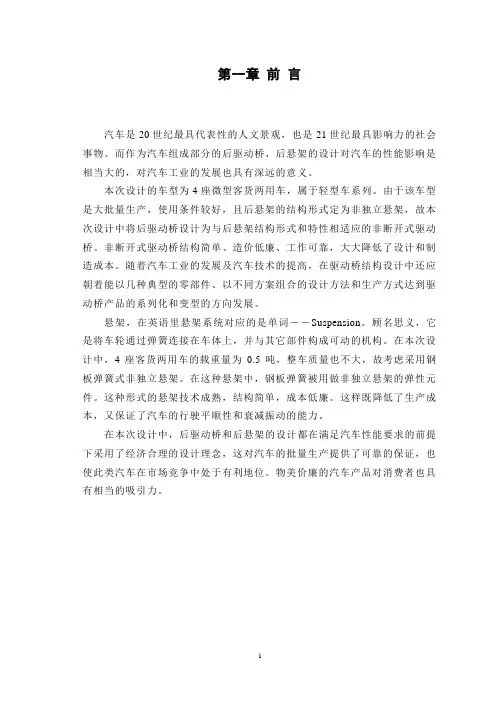

第一章前言汽车是20世纪最具代表性的人文景观，也是21世纪最具影响力的社会事物。

而作为汽车组成部分的后驱动桥、后悬架的设计对汽车的性能影响是相当大的，对汽车工业的发展也具有深远的意义。

本次设计的车型为4座微型客货两用车，属于轻型车系列。

由于该车型是大批量生产，使用条件较好，且后悬架的结构形式定为非独立悬架，故本次设计中将后驱动桥设计为与后悬架结构形式和特性相适应的非断开式驱动桥。

非断开式驱动桥结构简单、造价低廉、工作可靠，大大降低了设计和制造成本。

随着汽车工业的发展及汽车技术的提高，在驱动桥结构设计中还应朝着能以几种典型的零部件、以不同方案组合的设计方法和生产方式达到驱动桥产品的系列化和变型的方向发展。

悬架，在英语里悬架系统对应的是单词――Suspension。

顾名思义，它是将车轮通过弹簧连接在车体上，并与其它部件构成可动的机构。

在本次设计中，4座客货两用车的载重量为0.5吨，整车质量也不大，故考虑采用钢板弹簧式非独立悬架。

在这种悬架中，钢板弹簧被用做非独立悬架的弹性元件。

这种形式的悬架技术成熟，结构简单，成本低廉。

这样既降低了生产成本，又保证了汽车的行驶平顺性和衰减振动的能力。

在本次设计中，后驱动桥和后悬架的设计都在满足汽车性能要求的前提下采用了经济合理的设计理念，这对汽车的批量生产提供了可靠的保证，也使此类汽车在市场竞争中处于有利地位。

物美价廉的汽车产品对消费者也具有相当的吸引力。

第二章驱动桥结构设计§2.1 驱动桥的组成与结构方案分析在一般的汽车结构中，驱动桥包括主减速器，差速器，驱动车轮的传动装置及桥壳等部件。

驱动桥的结构形式与驱动车轮的悬架形式密切相关。

当车轮采用非独立悬架时，驱动桥应为非断开式。

当采用独立悬架时，为保证运动协调，驱动桥应为断开式。

具有桥壳的非断开式驱动桥结构简单，制造工艺性好、成本低、工作可靠、维修调整容易，广泛应用于各种载货汽车、客车及多数的越野汽车和部分小轿车上。

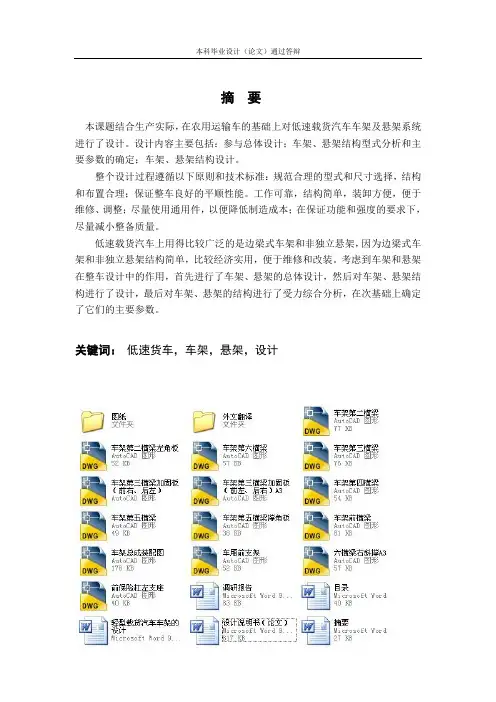

摘要本课题结合生产实际，在农用运输车的基础上对低速载货汽车车架及悬架系统进行了设计。

设计内容主要包括：参与总体设计；车架、悬架结构型式分析和主要参数的确定；车架、悬架结构设计。

整个设计过程遵循以下原则和技术标准：规范合理的型式和尺寸选择，结构和布置合理；保证整车良好的平顺性能。

工作可靠，结构简单，装卸方便，便于维修、调整；尽量使用通用件，以便降低制造成本；在保证功能和强度的要求下，尽量减小整备质量。

低速载货汽车上用得比较广泛的是边梁式车架和非独立悬架，因为边梁式车架和非独立悬架结构简单，比较经济实用，便于维修和改装。

考虑到车架和悬架在整车设计中的作用，首先进行了车架、悬架的总体设计，然后对车架、悬架结构进行了设计，最后对车架、悬架的结构进行了受力综合分析，在次基础上确定了它们的主要参数。

关键词：低速货车，车架，悬架，设计ABSTRACTThis topic combined production with the actual and based on the agriculture transport vehicle foundation, the low speed truck frame and suspension system have been designed.The main content of the design include: the design of the participation system, analysis of the structure pattern of the frame and suspension and determination of the main parameter, design of the structure of the frame and suspension.During the entire design process, the principles and the technical standards are followed: the reasonable pattern and the size, the structure and arrangement; the good smooth performance of the entire vehicle; with reliable work, simple structure, loading and unloading, advantageous for the service and the adjustment; as far as possible general parts, in order to reduce the cost of the production, the function and the intensity request are guaranteed, the quality is reduced as far as possible.The side frame and non- independent suspension are used quite widely on the low speed truck, because the side frame and non- independent suspension structure are simple, economical and practical, advantageous for the service and the refit. Considered the function of the frame and suspension in the entire vehicle design, firstly that the whole of the frame and suspension system is carried on designing, then the structure of the frame and suspension have been carried on designing, finally the stress generalized analysis of the structure of the frame and suspension has been carried on, their main parameter has been determined in the inferior foundation.Key words：Low Speed Truck，Frame，Suspension，design目录第1章前言 (1)第2章总体方案论证 (2)2．1 设计选型原则 (2)2．2 设计内容 (3)第3章主要尺寸参数的选定 (3)3．1 外廓尺寸 (3)3．2 质量参数 (3)第4章车架总成设计 (4)4．1 车架的结构设计 (4)4．2 车架的技术要求 (5)第5章车架的设计计算 (6)5．1车架的计算 (6)5．2 车架载荷分析 (8)5．3 车架弯曲强度的计算 (8)5．4 车架扭转应力的计算 (11)第6章悬架的总成设计 (14)6．1悬架的设计要求 (14)6．2悬架的两种形式 (14)6．3悬架主要参数的确定 (17)6．4钢板弹簧的设计 (20)结论 (23)参考文献 (24)致谢 (25)第1章前言车架和悬架系统是汽车设计的重要部分，因为它们的好坏直接关系到汽车各个方面（操控、性能、安全、舒适）性能。

摘要减振器主要用来抑制弹簧吸振后反弹时的振荡及来自路面的冲击。

在经过不平路面时，虽然吸振弹簧可以过滤路面的振动，但弹簧自身还会有往复运动，而减振器就是用来抑制这种弹簧跳跃的。

减振器太软，车身就会上下跳跃，减振器太硬就会带来太大的阻力，妨碍弹簧正常工作。

本次设计题目为轻型货车减振器设计，考虑轻型货车的用途主要是用来运输货物，所以本设计的减振器首先考虑需要满足载重量的需要，在满足货车载重量的前提下设计，本次设计采用的方案为双作用式液力减振器。

这种减振器作用原理是当车架与车桥做往复相对运动时，减振器中的活塞在钢桶内也做往复运动，则减振器壳体内的油液便反复地从一个内腔通过一些狭小的孔隙流入另一内腔。

此时，孔壁与油液间的摩擦及液体分子内摩擦便形成对振动的阻尼力，使车身和车架的振动能量转化为热能，而被油液和减振器壳体所吸收，然后散到大气中。

减振器的阻尼力越大，振动消除得越快，但却使并联的弹性元件的作用不能充分发挥，同时，过大的阻尼力还可能导致减振器连接零件及车架损坏。

本次设计综合分析整体工作状况，设计合理减振器结构及尺寸，最终绘制装配图及零件图。

关键词：货车；悬架；减振器；设计；匹配。

AbstractShock absorber spring is mainly used to suppress vibration at the time of oscillation after the rebound from the impact of the road. After uneven pavement, while a spring vibration absorber can filter road vibration, but the spring itself will have reciprocating motion, which is used to control this kind of shock absorber spring jumping. Shock absorber is too soft, the body will be jumping up and down, too hard Shock Absorber will give rise to any serious resistance to impede the normal work of the spring.The design of shock absorber for light goods vehicles subject design, consider the use of light goods vehicles are mainly used to transport goods, so the design of the shock absorber of the first consider the need to meet the needs of load, truck load to meet under the premise of the design, The design options for dual-action hydraulic shock absorber. The principle role of this shock absorber is done when the frame and axle back and forth relative movement, the shock absorber piston in steel drums has done in the reciprocating motion, then the oil shock absorber shell will be repeated from one in cavity through a narrow pore lumen inflow. At this point, the hole wall and the friction between oil and the liquid molecules will form a friction damping force of vibration to the body and frame of the vibration energy into thermal energy, oil and shock absorber to be absorbed by the shell, and then scattered into the atmosphere. The greater the shock absorber damping force, vibration to eliminate the faster, but so that the elastic element in parallel can not give full play to the role, at the same time, too much damping force shock absorber can also lead to damage to connected parts and the frame. The design of a comprehensive analysis of the overall working conditions, design and reasonable structure and size of shock absorber, the final assembly drawing and components drawing Fig.Key words: Goods; suspension; shock absorber; design; match.目录第1章绪论 (1)1.1减振器的简介 (1)1.2减振器的主要结构型式及工作原理 (2)1.2.1双作用式减振器 (2)1.2.2单作用式减振器 (4)1.3减振器研究动态及发展趋势 (5)1.3.1充气式减振器 (5)1.3.2阻力可调式减振器 (7)1.3.3电液减振器 (8)1.3.4电控减振器 (8)第二章减振器设计理论及结构设计 (9)2.1振器外特性设计理论依据 (9)2.1.1车身振动模型 (9)2.1.2固有频率、阻尼系数及阻尼比 (11)2.2减振器受力分析 (13)2.3主要尺寸的选择 (14)2.3.1活塞杆直径的确定 (14)2.3.2工作缸直径的确定 (16)2.3.3贮油缸直径的确定 (17)2.4减振器结构设计 (19)2.4.1活塞阀系设计 (19)2.4.2底阀系设计 (22)第三章主要零件加工工艺过程 (24)3.1活塞杆加工工艺过程 (24)3.2活塞加工工艺过程 (25)3.3定位环加工工艺过程 (26)3.4伸张阀加工工艺过程 (27)第四章结论 (28)参考文献 (29)致谢 (30)附录一相关程序 (31)附录二专业外文翻译 (33)第1章绪论1.1减振器的简介悬架系统中由于弹性元件受冲击产生振动，为改善汽车行驶平顺性，悬架中与弹性元件并联安装减振器，为衰减振动，汽车悬架系统中采用减振器多是液力减振器，其工作原理是当车架（或车身）和车桥间受振动出现相对运动时，减振器内的活塞上下移动，减振器腔内的油液便反复地从一个腔经过不同的孔隙流入另一个腔内。

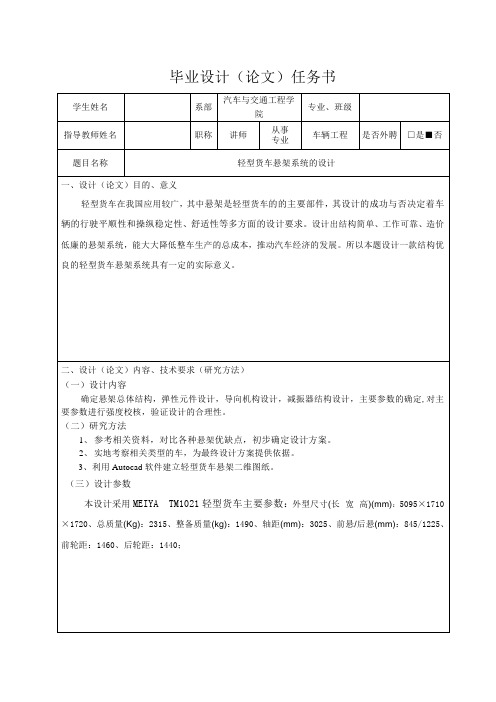

轻型货车悬架设计摘要本悬架是现代汽车上的重要总成之一，它把车架与车轴弹性地连接起来。

其主要任务是传递作用在车轮和车架之间的一切力和力矩；缓和路面传给车架的冲击载荷，衰减由此引起的承载系统的振动，保证汽车的行驶平顺性；保证车轮在路面不平和载荷变化时有理想的运动特性，保证汽车的操纵稳定性，使汽车获得高速行驶能力。

悬架由弹性元件、导向装置、减振器、缓冲块和横向稳定器等组成。

悬架能很好的增加驾驶员的舒适性，减轻汽车震动，使汽车能够平顺行驶。

关键词悬架；振动；稳定性The Design Of Light Truck SuspensionAbstractSuspension fork is one automobile's important units on modern, it connects the frame and the car axle elastically. Its primary mission is transmits the all strength and the moment of force which function between the wheel and frame; Relaxes the impact load which from the road surface pass to frame , weakens load bearing system's vibration which from this causes, guarantees automobile's smooth running; Guarantees wheel has the ideal state of motion when road surface uneven and load change, guarantees the automobile's operation stability, causes the automobile to obtain the ability of high speed .The suspension fork is composed by the elastic element, the guide, the shock absorber, the cushion block and the crosswise stabler and so on .The suspension fork can increase pilot's comfortableness well, reduces the vibrate of automobile, and to go smoothly.Keywords Suspension；Vibration；Stability目录摘要 (I)Abstract ................................................................................................................ I I 目录............................................................................................................... I II 第1章前言.. (5)1.1 悬架研究的目的和意义 (5)1.2 悬架研究的目的和意义............................................ 错误!未定义书签。
