曲面造型的基本思路

3Dmax中建模技巧之曲面造型设计简介：3Dmax是一款专业的三维建模软件，广泛应用于游戏、电影、广告等领域。

在3Dmax中，曲面造型设计是一种重要的技巧，可以用来创建各种有机物体和复杂的形状。

本文将介绍曲面造型设计的基本概念和常用工具，以及详细的步骤和技巧。

一、曲面造型的基本概念1. 曲面造型是一种基于数学原理的建模方法，通过调整曲线和曲面的形状，来创建各种有机形状。

2. 曲面由多条曲线组成，通过调整曲线的控制点位置和曲线的属性，可以改变曲面的形状。

3. 曲面造型一般分为两种类型：封闭曲面和开放曲面。

封闭曲面可以受到光照和纹理等效果的影响，而开放曲面则只能在一侧显示光照。

二、曲面造型的常用工具1. 曲线工具：通过创建和调整曲线的形状，来构建曲面。

2. 曲面工具：通过选择曲线并应用曲面工具，将曲线转换为曲面。

3. 修整工具：用于调整曲线和曲面的形状，使其更精确符合设计要求。

4. 插值工具：通过在已有的曲面上选择点，然后进行插值操作，来创建新的曲面。

三、曲面造型的步骤1. 确定设计目标：在开始曲面造型之前，首先需要明确设计的目标和需求，包括物体的形状、比例和细节等。

2. 创建基础几何体：可以使用3Dmax中的基础几何体工具，如球体、立方体或圆柱体等，作为曲面的基础。

3. 调整基础几何体：通过调整基础几何体的大小、旋转和位置，使其与设计目标相符合。

4. 使用曲线工具：选择曲线工具，创建出符合设计要求的曲线。

可以通过调整曲线的控制点和属性，来改变曲线的形状。

5. 应用曲面工具：选择曲线，然后应用曲面工具，将曲线转换为曲面。

可以根据实际需要选择不同的曲面工具，如Loft、Extrude和Revolve等。

6. 修整和调整曲面：使用修整工具，对曲面进行调整和修整，使其更精确符合设计要求。

可以通过调整控制点的位置、添加或删除控制点等方式，对曲面进行精细的调整。

7. 创建细节：通过插值工具，在已有的曲面上选择点，然后进行插值操作，来创建新的曲面细节。

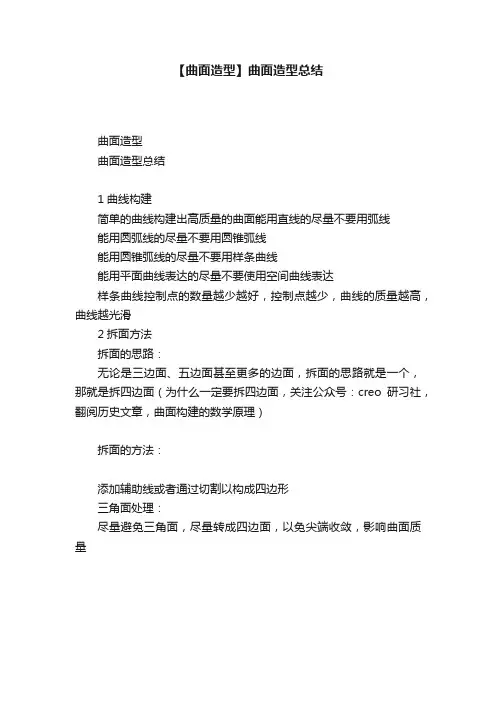

【曲面造型】曲面造型总结
曲面造型
曲面造型总结
1曲线构建
简单的曲线构建出高质量的曲面能用直线的尽量不要用弧线
能用圆弧线的尽量不要用圆锥弧线
能用圆锥弧线的尽量不要用样条曲线
能用平面曲线表达的尽量不要使用空间曲线表达
样条曲线控制点的数量越少越好，控制点越少，曲线的质量越高，曲线越光滑
2拆面方法
拆面的思路：
无论是三边面、五边面甚至更多的边面，拆面的思路就是一个，那就是拆四边面（为什么一定要拆四边面，关注公众号：creo研习社，翻阅历史文章，曲面构建的数学原理）
拆面的方法：
添加辅助线或者通过切割以构成四边形
三角面处理：
尽量避免三角面，尽量转成四边面，以免尖端收敛，影响曲面质量
五边面处理：
3边界混合曲面
对于曲面造型，无论你是用拉伸、旋转、扫描、可变截面扫描或者扫描混合的方法，对于上述所说的方法，边界混合，都能做出来，就是说，曲面造型，当你使用了一些方法或者思路模糊了不知道用什么方法了，那么，边界混合，不用想，肯定能做出来，可以这么理解，万能的边界混合
4自由样式曲面
自由样式曲面是creo软件中独立出来的一个模块，可以方便迅速地创建自由形式的曲线和曲面，非常方便，功能强大
自由样式曲面在平时可能用的不多，但是要去注意，要去学，等学会了样式曲面，会发现曲面造型的效率蹭蹭的往上升，别不信，等
你学会了之后，你也会同意这个观点
5消失面
消失面，也称渐消面
最简单的渐消面就如上述的月牙面，同时，这也是最简单的内渐消面，同时，还有外渐消面等等。

solidworks曲面建模思路和顺序SolidWorks是一种功能强大的三维机械设计软件，可以进行曲面建模。

曲面建模是汽车、飞行器、数码产品等许多行业的设计师所必需的技能，它可以帮助设计师轻松地创建复杂的曲面形状。

本文将介绍solidworks曲面建模的思路和顺序。

一、曲面建模思路1.确定设计目标：在开始曲面建模之前，需要明确设计目标和要实现的功能。

这将有助于确定所需的曲面形状，从而使设计工作更顺利。

2.构建基础形状：在开始对目标进行曲面建模之前，需要先构建一些基础形状。

这些形状可以作为曲面建模的基础，帮助您更好地实现设计目标。

3.确定曲面形状：一旦有了基础形状，就可以开始确定曲面形状。

这可以通过使用SolidWorks的曲面工具来实现。

4.细化模型：完成基本曲面后，需要进一步细化模型。

这包括增加细节和进行调整，以确保模型符合要求。

5.处理表面质量：在完成曲面建模之后，需要确保表面质量良好。

这可以通过使用SolidWorks的表面质量分析工具来完成。

二、曲面建模顺序1.创建基础形状：首先，要创建适当的基础形状，最好使用SolidWorks设计的独创部件。

这会为您提供一个起点。

2.使用曲面工具：接下来，使用SolidWorks曲面工具创建您所需的曲面。

在这个过程中，可以从基础形状中提取曲面特征。

3.进行裁剪和调整：一旦创建了曲面，需要对它们进行裁剪和调整。

这可以通过使用工具来切割和调整曲面来实现。

4.重新定义表面：在完成调整后，必须对曲面进行重新定义。

这将使曲面形状更好地符合所需的形状。

5.完成模型细节：完成基本曲面形状后，需要开始添加细节和进行调整，以确保模型符合要求。

6.优化表面质量：最后，使用SolidWorks的表面质量分析工具来检查表面质量并进行优化。

这将确保模型表面光滑，符合要求。

总之，SolidWorks曲面建模需要良好的规划和技能以及技术技巧。

要获得最好的结果，需要仔细地确定设计目标，构建适当的基础形状，使用SolidWorks曲面工具进行创建，进行调整和细化，最后进行表面质量的优化。

ug曲面建模思路
UG曲面建模是一种通过指定曲面边界和曲面特征来创建曲面模型的方法。

下面是一种常用的UG曲面建模思路：
1. 创建曲面轮廓：根据曲面模型的外形要求，使用直线、曲线等工具创建曲面的基本轮廓。

2. 插入关键点：在曲面轮廓上选择关键点，用于控制曲面的形状。

这些关键点通常是曲线的端点、高度改变的位置等。

3. 连接曲线：使用相应的曲面连接工具将曲面轮廓上的曲线连接起来，形成曲面的形状。

4. 完善曲面：根据需求，在曲面上进行修整和调整，以满足设计要求。

可以使用平滑工具、修剪工具等。

5. 填充曲面：使用填充工具将曲面封闭，形成一个完整的曲面模型。

6. 检查曲面：使用曲面检查工具检查曲面的质量和连续性，确保曲面模型的形状和结构符合要求。

7. 导出模型：将曲面模型导出为STL、STEP等格式，以便进行后续的分析、渲染或制造。

需要注意的是，UG曲面建模需要对曲线和曲面的控制点、连接方式、调整工具等进行熟悉和掌握，同时也需要有一定的数学和几何知识作为基础。

在实际应用中，可以根据具体的建模需求选择合适的曲面建模工具和技术。

家电产品的三维造型设计方法的研究随着社会的进步,人们生活水平的不断提高,追求完善已成为时尚.人们对消费产品的要求已不仅仅满足于基本功能的完备,同时更注重外观的美感.家电产品在不断提高和完善其功能的同时,在外观造型上要求越来越高,多以复杂方式自由地变化的曲线曲面即所谓自由型曲线曲面组成.而这一类形状单纯用画法几何与机械制图是不能表达的.这就给家电产品的设计及制造带来了挑战.计算机技术和计算机图形学的不断发展,为人们提供了强有力的工具,三维CAD/CAM/CAE集成化软件被广泛应用于制造业.然而,要快速高质量地完成一个家电产品的造型设计,必须根据家电产品的特点,总结出一套建模方法和技巧.这样才能大大缩短设计周期,提高设计效率,满足客户对产品的各种特殊需求.1掌握三维CAD造型的原理,充分了解应用软件中的造型方法CAD的三维模型有三种,即线框、曲面和实体。

早期的CAD系统往往分别对待以上三种造型。

而当前的高级三维软件,例如UGII,PRO/E,EUCLID等则是将三者有机结合起来,形成一个整体,在建立产品几何模型时兼用线、面、体三种设计手段[1]。

其所有的几何造型享有公共的数据库,造型方法间可互相替换,而不需要进行数据交换。

此在进行产品造型时,必须首先充分了解应用软件中的各种造型方法,总结出造型方法的特点、相关参数及应用技巧,减少造型时的盲目性,便能快捷有效地获得满意结果。

1.1线框造型线框造型可以生成、修改、处理二维和三维线框几何体。

可以生成点、直线、圆、二次曲线、样条曲线等,又可以对这些基本线框元素进行修剪、延伸、分段、连接等处理,生成更复杂的曲线,线框造型的另一种方法是通过三维曲面的处理来进行,即利用曲面与曲面的求交,曲面的等参数线,曲面边界线,曲线在曲面上的投影,曲面在某一方向的分模线等方法来生成复杂曲线。

实际上,线框功能是进一步构造曲面和实体模型的基础工具。

在复杂的产品设计中,往往是先用线条勾划出基本轮廓,即所谓“控制线”,然后逐步细化,在此基础上构造出曲面和实体模型。

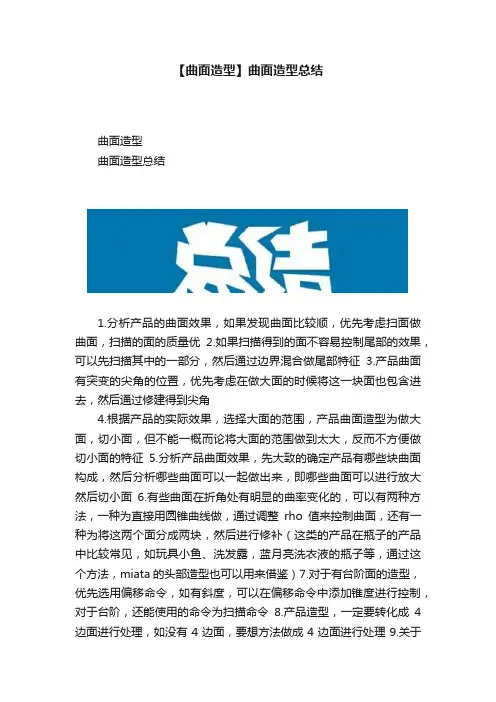

【曲面造型】曲面造型总结曲面造型曲面造型总结1.分析产品的曲面效果，如果发现曲面比较顺，优先考虑扫面做曲面，扫描的面的质量优2.如果扫描得到的面不容易控制尾部的效果，可以先扫描其中的一部分，然后通过边界混合做尾部特征3.产品曲面有突变的尖角的位置，优先考虑在做大面的时候将这一块面也包含进去，然后通过修建得到尖角4.根据产品的实际效果，选择大面的范围，产品曲面造型为做大面，切小面，但不能一概而论将大面的范围做到太大，反而不方便做切小面的特征5.分析产品曲面效果，先大致的确定产品有哪些块曲面构成，然后分析哪些曲面可以一起做出来，即哪些曲面可以进行放大然后切小面6.有些曲面在折角处有明显的曲率变化的，可以有两种方法，一种为直接用圆锥曲线做，通过调整rho值来控制曲面，还有一种为将这两个面分成两块，然后进行修补（这类的产品在瓶子的产品中比较常见，如玩具小鱼、洗发露，蓝月亮洗衣液的瓶子等，通过这个方法，miata的头部造型也可以用来借鉴）7.对于有台阶面的造型，优先选用偏移命令，如有斜度，可以在偏移命令中添加锥度进行控制，对于台阶，还能使用的命令为扫描命令8.产品造型，一定要转化成4边面进行处理，如没有4边面，要想方法做成4边面进行处理9.关于产品的渐消面，优先选用扫描加剪切进行处理，直接通过2边的边界混合容易出现尖端收敛，后期可能会出现加厚出错等10.产品造型优先考虑做大面，但是在做大面的时候要分析曲面，不是所有的曲面都能通过一个大面然后就能剪切出来，要具体根据产品的曲面分析，哪些是一个大面，而哪些不是一个大面，这个非常的重要，因为这点容易让人钻牛角尖，如挂烫机的上下两个面，明明是需要分开做的，我一定要做成一个大面，然后将2块面切出来，这是不可能的，因为根据产品的曲面分析结果，如果做成一个大面，是无法得到前后对称，即中间光滑过度的效果11.产品曲面在分析的时候，有些地方可能是圆角效果，也可能是曲面连接的效果，这些地方，在考虑的时候，先虚拟的将这些特征效果先删除，假定这个地方就是尖角棱边处理，后期再加上圆角等特征，例如水龙头的那个边缘圆角效果到末端是最大的那个特征，在做的时候就是先将这里的圆角效果先虚拟地删除，然后通过修建，重新补面，或者，通过添加多尺寸的圆角进行重新补面，这个可以在miata的头部进行参照12.关于曲面修补（不是破面修补），允许的情况下，直接切成方形孔，然后做四边面补面13.曲面造型遇到圆弧尖角的地方，如汽车的车灯处，这些地方先将圆弧理解成尖角，到后面可以将两个面进行延伸，然后进行修剪。

PROE曲面的构建思路此文件是针对所有的曲面而言。

一、做点时一定要推论或是先构建一个大致的面来寻找曲线的位置。

二、做曲线时一定要推论或是先构建一个大致的面来寻找曲线的位置与形状，曲线的形状一定要代表曲面的形状。

三、直接切除曲面，使具有与要做的边界线形成四边面或三边面，然后构面。

四、为了使曲面保持某个趋势，防止面的趋势不是自己所意愿的，加辅助面、中间线。

五、要思考多种方法、新方法，如可变扫、边界混合、style等。

六、无法做一整个面时，实在没办法可以考虑做个大的曲面，把符合要求的部分留下，其它切除，再做面。

七、与上一方法差不多，这可以叫趋势法。

按照面的走向、趋势，先做一个代表趋势的面，然后切除，留下有用部分，再补面。

八、做面时一定考虑到会不会形成无法做的面，如五边面、三边面，尽量使形成或便于形成四边面，实在不行就剩下三边面。

九、善于把三边面、五边面、N边面等多边面转化为四边面或三边面。

十、走投无路时用“插入”→“高级”→“”。

具体应用见下面的例子逆向做法此文适用于在脑袋中已形成图形，或是已经有图片、实物等的逆向做法，用如下办法拆面：1.把圆角去掉，以简化面。

1）在曲面与曲面过渡的地方看起来很像是圆弧，且去掉圆角后曲面简化易于构建时。

2）把圆角去掉后，曲面的数量减少，约束关系更加简单（如G0），更易于构建时。

2.与上一条1相反，不去掉“圆角”。

1）曲面与曲面过渡的地方看起来不是圆弧，去掉后对曲面的简化无益，甚至于该过渡要再多出一个步骤来做，更加复杂。

对于这种情况，过渡与曲面不宜分开，分开后用两个步骤做出来的曲面过渡有可能很难看。

3.分析较平坦或平顺的一块面，判断是不是一块独立的面。

如果是再分析它的构造线。

4.与上一条3不同，甚至是相反，一个很不平坦、平顺的曲面却是由一个边界混合命令做成的。

这种面不能按平顺分，只能按曲线与约束关系关系来分。

此图看起来好像是由图中绿线所示的两个面构成实际如图，由一个步骤完成：三条“第一方向曲线”，一条“第二方向曲线”混合加上第一方向的第一、第三条线的垂直约束构建而成。

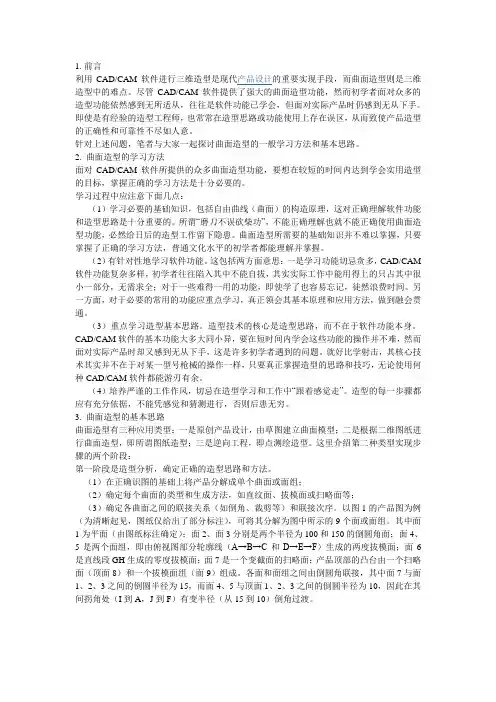

1.前言利用CAD/CAM造型中的难点。

尽管CAD/CAM软件提供了强大的曲面造型功能，然而初学者面对众多的造型功能依然感到无所适从，往往是软件功能已学会，但面对实际产品时仍感到无从下手。

即使是有经验的造型工程师，也常常在造型思路或功能使用上存在误区，从而致使产品造型的正确性和可靠性不尽如人意。

针对上述问题，笔者与大家一起探讨曲面造型的一般学习方法和基本思路。

2. 曲面造型的学习方法面对CAD/CAM软件所提供的众多曲面造型功能，要想在较短的时间内达到学会实用造型的目标，掌握正确的学习方法是十分必要的。

学习过程中应注意下面几点：（1）学习必要的基础知识，包括自由曲线（曲面）的构造原理，这对正确理解软件功能和造型思路是十分重要的。

所谓“磨刀不误砍柴功”，不能正确理解也就不能正确使用曲面造型功能，必然给日后的造型工作留下隐患。

曲面造型所需要的基础知识并不难以掌握，只要掌握了正确的学习方法，普通文化水平的初学者都能理解并掌握。

（2）有针对性地学习软件功能。

这包括两方面意思：一是学习功能切忌贪多，CAD/CAM 软件功能复杂多样，初学者往往陷入其中不能自拔，其实实际工作中能用得上的只占其中很小一部分，无需求全；对于一些难得一用的功能，即使学了也容易忘记，徒然浪费时间。

另一方面，对于必要的常用的功能应重点学习，真正领会其基本原理和应用方法，做到融会贯通。

（3）重点学习造型基本思路。

造型技术的核心是造型思路，而不在于软件功能本身。

CAD/CAM软件的基本功能大多大同小异，要在短时间内学会这些功能的操作并不难，然而面对实际产品时却又感到无从下手，这是许多初学者遇到的问题。

就好比学射击，其核心技术其实并不在于对某一型号枪械的操作一样，只要真正掌握造型的思路和技巧，无论使用何种CAD/CAM软件都能游刃有余。

（4）培养严谨的工作作风，切忌在造型学习和工作中“跟着感觉走”。

造型的每一步骤都应有充分依据，不能凭感觉和猜测进行，否则后患无穷。

自由曲线曲面造型技术自由曲线曲面造型技术是一种用于制作3D图形的先进技术。

它可以让设计师轻松地将自己的想法转化成真实的3D模型。

该技术旨在为设计师提供更高的创作自由度，使其能够以更自然、更流畅的方式来表现自己的创意。

下面我们来详细了解一下自由曲线曲面造型技术。

一、基础知识1. 什么是自由曲线曲面造型技术？自由曲线曲面造型技术是一种用于编辑多边形网格模型的技术。

它允许设计师自由地绘制曲线和曲面，以创建具有复杂形状和曲率变化的物体。

2. 自由曲线曲面造型技术的应用范围自由曲线曲面造型技术广泛应用于艺术设计领域、工业设计领域、建筑设计领域和汽车设计领域等。

它可以用于设计和制造车身、雕塑、建筑立面和自然景观等。

二、自由曲线曲面造型技术的基本原理自由曲线曲面造型技术的基本原理是“控制点—曲线/曲面—几何体”的过程。

它的主要思想是通过控制点操纵曲线/曲面的形状，最终得到所需的几何体。

三、自由曲线曲面造型技术的工具和实现方式1. 曲线工具曲线工具允许设计师创建用于控制曲面形状的曲线。

这些曲线可以是贝塞尔曲线、NURBS曲线等，设计师可以自由选择。

2. 曲面工具曲面工具是将曲线连接起来形成的曲面。

设计师可以通过调整控制点、曲线和曲面的参数，来控制曲面的形状。

3. 几何体工具几何体工具是将曲面转换成带有体积的3D模型，如球体、立方体、圆柱体等。

设计师可以通过这些工具来创建真实的3D模型。

四、自由曲线曲面造型技术的优点1. 创意自由度高自由曲线曲面造型技术可以允许设计师非常灵活地表达自己的想法。

它可以让设计师轻松创建复杂形状和曲率变化的物体。

2. 精度高自由曲线曲面造型技术具有非常高的精度，可以帮助设计师创建精细的3D模型，并且不会出现几何失真的问题。

3. 可控性强自由曲线曲面造型技术基于控制点和曲线，具有非常强的可控性。

这意味着设计师可以精确地控制曲线和曲面的形状，从而创造出高质量的3D模型。

五、自由曲线曲面造型技术的应用案例自由曲线曲面造型技术已经被应用于许多领域，以下是一些典型的应用案例：1. 工业设计中的3D模型制作自由曲线曲面造型技术广泛应用于工业设计领域，例如汽车、飞机、手机等产品。

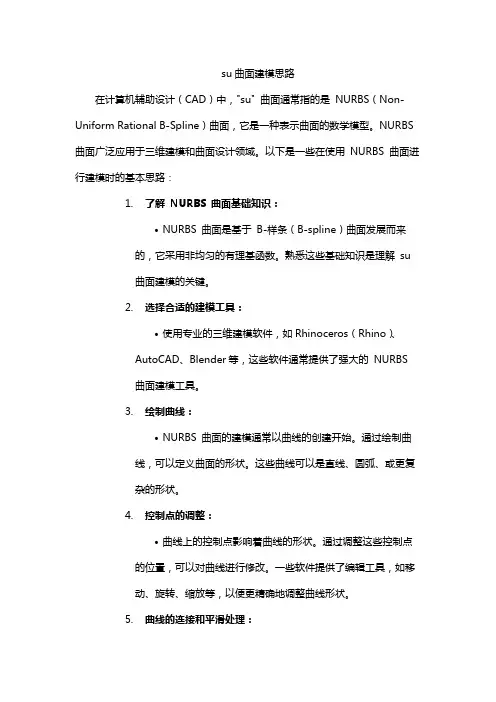

su曲面建模思路在计算机辅助设计（CAD）中，"su" 曲面通常指的是NURBS（Non-Uniform Rational B-Spline）曲面，它是一种表示曲面的数学模型。

NURBS 曲面广泛应用于三维建模和曲面设计领域。

以下是一些在使用NURBS 曲面进行建模时的基本思路：1.了解NURBS 曲面基础知识：•NURBS 曲面是基于B-样条（B-spline）曲面发展而来的，它采用非均匀的有理基函数。

熟悉这些基础知识是理解su曲面建模的关键。

2.选择合适的建模工具：•使用专业的三维建模软件，如Rhinoceros（Rhino）、AutoCAD、Blender等，这些软件通常提供了强大的NURBS曲面建模工具。

3.绘制曲线：•NURBS 曲面的建模通常以曲线的创建开始。

通过绘制曲线，可以定义曲面的形状。

这些曲线可以是直线、圆弧、或更复杂的形状。

4.控制点的调整：•曲线上的控制点影响着曲线的形状。

通过调整这些控制点的位置，可以对曲线进行修改。

一些软件提供了编辑工具，如移动、旋转、缩放等，以便更精确地调整曲线形状。

5.曲线的连接和平滑处理：•将创建的曲线连接起来，形成封闭的轮廓。

在连接的过程中，需要注意确保曲线之间的平滑过渡，以避免出现不自然的过渡。

6.创建曲面：•通过将曲线应用于曲面生成工具，可以创建出NURBS 曲面。

一些软件还提供了用于控制曲面细分、修剪等功能，以进一步调整曲面。

7.增加细节和修饰：•一旦创建了基本的曲面，可以通过添加细节、修饰曲面边缘等方式进一步完善模型。

8.测试和调整：•在建模的过程中，需要进行多次测试，查看模型的外观和表现。

根据实际需求进行调整，确保模型符合设计的要求。

9.导出和应用：•完成建模后，可以将模型导出为常见的三维模型格式，如STL、OBJ等，以便在其他软件中使用或进行后续处理。

10.学习和实践：•NURBS 曲面建模是一个复杂的过程，需要不断的学习和实践。

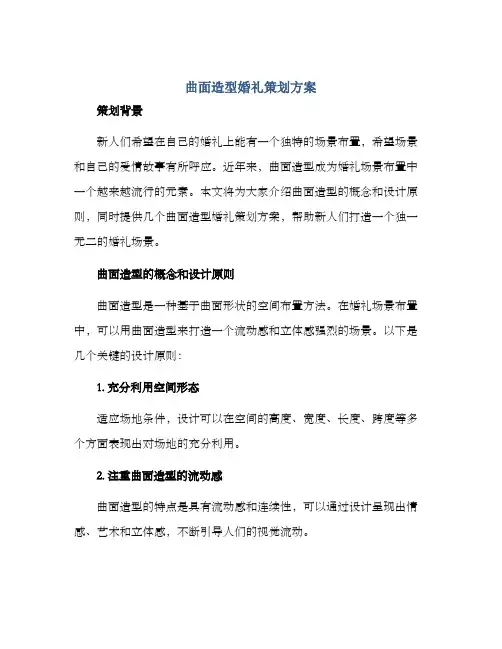

曲面造型婚礼策划方案策划背景新人们希望在自己的婚礼上能有一个独特的场景布置，希望场景和自己的爱情故事有所呼应。

近年来，曲面造型成为婚礼场景布置中一个越来越流行的元素。

本文将为大家介绍曲面造型的概念和设计原则，同时提供几个曲面造型婚礼策划方案，帮助新人们打造一个独一无二的婚礼场景。

曲面造型的概念和设计原则曲面造型是一种基于曲面形状的空间布置方法。

在婚礼场景布置中，可以用曲面造型来打造一个流动感和立体感强烈的场景。

以下是几个关键的设计原则：1. 充分利用空间形态适应场地条件，设计可以在空间的高度、宽度、长度、跨度等多个方面表现出对场地的充分利用。

2. 注重曲面造型的流动感曲面造型的特点是具有流动感和连续性，可以通过设计呈现出情感、艺术和立体感，不断引导人们的视觉流动。

3. 形成主题和情境曲面造型的特点使其适合表现流行元素、特别情境和主题，可以突出主题意义和专题风格，表达不同的氛围和温度。

曲面造型婚礼策划方案方案一：悬浮之美这个方案的核心是利用悬挂的曲面造型创造出一个立体感强烈的场景。

可以在场地中心悬挂一组由不同大小的弧形、球形和椭圆形结构构成的曲面造型，利用照明和装饰元素进行二次设计，形成独特的情境和氛围。

方案二：彩虹过桥这个方案的核心是利用彩虹形状的桥连接两端场地，利用曲面造型设计打造出“跨越彩虹”的情境。

可以在两端的造型中加入不同的装饰，以突出主题，同时也可以设置借空或部分升降结构，形成更加独特的场景。

方案三：流线型造型这个方案的核心是利用流线型的曲面造型设计构建整个场地的布置。

可以在场地中心设置一个大型的流线型造型，将整个场地分成两个部分，设计并布局婚礼庆典、餐饮和照片墙等不同区域。

这个方案需要考虑特别的行走和场地使用因素，需要对空间布置和场地情况进行深入的研究和规划。

以上三个方案是曲面造型婚礼场景的设计方案，根据不同的场地条件、主题和需求，可以进行相应的调整和改进。

通过曲面造型的精彩设计和创新应用，可以打破传统、提升婚礼场景的设计感和艺术价值。

creo曲面构线思路如下：
1.确定曲面的形状和尺寸：首先需要明确曲面的形状和尺寸，这
可以通过草图或3D模型来定义。

2.创建基础曲面：根据形状和尺寸要求，可以使用各种曲面创建
工具来创建基础曲面。

例如，可以使用“插入曲面”工具来创建
平面或拉伸曲面，或者使用“通过曲线网格”工具来创建更复杂
的曲面。

3.编辑基础曲面：如果需要修改基础曲面，可以使用各种编辑工
具来对其进行编辑。

例如，可以使用“修剪”工具来修剪曲面，
或者使用“拉伸”工具来拉伸曲面。

4.合并或连接曲面：如果需要将多个曲面合并或连接起来，可以
使用“合并”或“连接”工具来完成。

5.创建细节特征：如果需要在曲面上创建细节特征，可以使用各
种细节特征创建工具来完成。

例如，可以使用“填充”工具来创
建孔或凸台，或者使用“扫描”工具来创建复杂的三维特征。

6.调整曲面的边界：如果需要调整曲面的边界，可以使用各种边
界调整工具来完成。

例如，可以使用“拉伸”工具来拉伸曲面的
边界，或者使用“调整控制点”工具来移动控制点并改变曲面的
形状。

7.应用约束和尺寸：最后，可以使用约束和尺寸工具来应用各种
约束和尺寸要求。

例如，可以使用“应用约束”工具来应用几何
约束或尺寸约束，或者使用“尺寸”工具来定义曲面的尺寸要求。

曲面造型和实体造型的原理和特点一、曲面造型原理曲面造型主要基于几何学和代数学的基本理论，通过定义点和曲线的位置关系来构建三维曲面。

曲面造型的基本原理主要包括以下三个要素：点：表示曲面上的一个位置，可以通过三维坐标系中的坐标进行定义。

曲线：连接两个点之间的线段，是曲面构建的基本元素之一。

曲面：由曲线连接多个点而形成的表面，可以通过曲线之间的插值计算得到。

曲面造型的核心在于通过定义点和曲线的位置关系，以及使用插值方法计算曲面上的点，常见的曲面造型方法包括球面、圆柱面、圆锥面、双曲面等。

二、实体造型原理实体造型主要基于集合论和拓扑学的基本理论，通过定义物体的表面和内部来构建三维实体。

实体造型的基本原理主要包括以下三个要素：表面：表示物体的外部边界，由曲面构成。

内部：表示物体的内部空间，由封闭的曲面构成。

实体：由表面和内部构成的三维物体，可以通过布尔运算进行组合和操作。

实体造型的核心在于通过定义物体的表面和内部，以及使用布尔运算进行组合和操作，常见的实体造型方法包括立方体、球体、圆柱体、圆锥体等。

三、曲面造型特点曲面造型具有以下特点：自由度高：曲面造型可以通过调整曲线的形状和位置以及插值方法来获得各种形状的曲面，自由度较高。

表现能力强：曲面造型可以表现各种复杂的形状和结构，例如人体表面、地形等，具有很强的表现能力。

需要专业知识和技能：曲面造型需要掌握一定的几何学和代数学基本理论，同时还需要具备使用相关软件进行操作的能力。

四、实体造型特点实体造型具有以下特点：精度高：实体造型可以精确地描述物体的表面和内部形状，以及物体的质量、体积、重心等物理属性，精度较高。

适用于工程设计和制造领域：实体造型广泛应用于机械制造、航空航天、汽车制造等领域，可以用于创建三维模型、进行有限元分析等。

需要专业知识和技能：实体造型需要掌握一定的集合论和拓扑学基本理论，同时还需要具备使用相关软件进行操作的能力。

此外，实体造型对于模型的复杂度和细节要求较高，需要投入较多的时间和精力进行建模和修整。

proe造型曲面的技巧
以下是 9 条关于“proe 造型曲面的技巧”：
1. 嘿！你知道吗，想做出超厉害的曲面，一定要巧用基准面啊！就像建房子得有坚固的地基一样。

比如说在做一个复杂形状时，找准基准面能让后续工作轻松好多呢！
2. 哇塞，构建连续的曲面，那就要注意曲面之间的衔接啊！这就好比拼图得严丝合缝呀。

像做那个汽车外壳的模型，曲面衔接不好可就丑啦！
3. 嘿，别忘了合理运用边界混合啊！这可真是个神奇的工具。

比如你要做个有弧度的杯子，用边界混合就能很自然地做出优美的曲面啦。

4. 哎呀呀，对于复杂的曲面，要分段处理呀！不能一口气吃成个胖子嘛。

就像爬山，一步一步来，最后才能登上顶峰呀。

5. 嘿，注意曲率的连续性很重要哦！这就好像让水流顺畅地流动一样。

你看那些精致的工业产品，曲面曲率连续多漂亮呀！
6. 哇哦，掌握好曲面的修剪技巧能省不少事呢！这就好像园丁修剪花枝，让它更有型。

做个奇特形状的零件，修剪一下曲面，完美！
7. 嘿，灵活使用扫描功能呀！这就跟画笔一样神奇。

比如做个弯曲的管道模型，扫描出来的曲面多逼真呀！
8. 哎呀，要时常根据实际情况调整曲面呀！不能死脑筋嘛。

就像量身定制衣服一样，得合身才行啊。

9. 总之呢，proe 造型曲面有好多有趣又实用的技巧，掌握了它们，就能创造出超棒的曲面作品！就看你愿不愿意花心思去学啦！。

曲面建模的具体思路
曲面建模是一种用来创建具有复杂曲线和曲面形状的三维模型的技术。

下面是一些常见的曲面建模思路：
1. 创建基本几何体：从最简单的几何体开始，如立方体、球体或圆柱体。

这些基本几何体可以作为曲面建模的起点，通过修改几何体的顶点、边缘和面来创建更复杂的曲面。

2. 使用控制点曲线：控制点曲线是曲面建模中常用的一种方法。

通过在二维平面上放置一组控制点，然后使用插值或参数化等方法，将这些控制点连接起来形成一条平滑的曲线。

这些曲线可以用来创建曲面的边界或分割线。

3. 运用曲面曲线：曲面曲线是在三维空间中定义的曲线，可以用来生成复杂的曲面。

例如贝塞尔曲线、B样条曲线等。

可以通过调整曲线的控制点位置和权重来改变曲面的形状。

4. 使用曲面生成器：曲面生成器是一种功能强大的工具，可以根据给定的参数和规则来生成曲面模型。

例如，参数化曲面、NURBS （非均匀有理B样条）曲面等。

通过调整参数和控制点，可以精确地控制曲面的形状。

5. 进行修饰和调整：一旦创建了基本的曲面模型，可以使用各种修饰和调整工具来改变其形状和外观。

例如，平滑工具、拉伸工具、挤压工具、剖切工具等。

以上是一些常见的曲面建模思路，具体的方法和工具因软件而异。

不同的设计任务可能需要结合多种方法来实现预期的曲面效果。

solidworks曲面建模思路SolidWorks曲面建模是一种使用SolidWorks软件进行三维建模的方法。

通过使用曲面命令和功能，可以创建复杂的几何形状和平滑的曲面。

本文将介绍SolidWorks曲面建模的基本思路和步骤，以帮助读者更好地了解和应用该技术。

一、曲面建模的基本概念在开始介绍SolidWorks曲面建模之前，我们先了解一些基本概念。

1. 曲面：曲面是由各种形状的曲线线条组成的二维形状，可以通过控制点或方程来定义。

在SolidWorks中，曲面是由控制点和边界组成的。

2. 控制点：控制点是曲线或曲面的基本构成元素，通过移动控制点可以改变曲线或曲面的形状。

在SolidWorks中，通过添加、移动和删除控制点可以调整曲面的形状。

3. 边界：边界是曲线或曲面的外围边界，它定义了曲线或曲面的形状和大小。

在SolidWorks中，可以通过边界条件来控制曲面的形状和大小。

二、SolidWorks曲面建模的步骤下面是SolidWorks曲面建模的基本步骤：1. 创建基础模型：首先，我们需要创建一个基础模型，可以是一个实体模型或者一个曲面模型。

该模型将用作曲面建模的参考对象。

2. 准备边界：根据设计要求，我们需要确定曲面的边界。

边界可以是实体模型的边缘或曲面模型的控制点。

3. 使用曲面命令：在SolidWorks软件中，有许多曲面命令可以使用，例如"曲面填充"、"边界曲面"、"修补曲面"等。

通过选择合适的曲面命令，我们可以创建出符合要求的曲面。

4. 调整曲面：在创建曲面后，我们可以通过移动控制点或调整边界条件来调整曲面的形状。

这一步需要根据实际情况进行调试，以达到最佳的曲面效果。

5. 进行检查和修复：在完成曲面的全部细节后，我们需要对曲面进行检查和修复。

检查主要是确保曲面的连续性和平滑性，修复则是根据检查结果对曲面进行调整和修正。

6. 高级曲面建模技术：除了基本的曲面建模技术外，SolidWorks还提供了一些高级曲面建模技术，例如"偏移曲面"、"切割曲面"、"拉伸曲面"等。

2对产品进行剖析，确定产品结构的主要特征和合理的建模顺序有些家电产品看起来相当复杂，造型时感到无从下手，但只要能合理地对产品进行分解，确定产品结构的主要特征，分清哪些是基本特征（如配合面，保证产品外形轮廓的特征），哪些是构造特征（如面与面之间的过渡、凸台、凹腔、倒圆、倒角等）。

首先从基本特征入手，保证重点，产生一合理的造型“基体”或称之为“毛坯”。

在这“毛坯”上完成细节部分，如过渡面、局部凸台、凹腔、孔、筋条等。

这样主次分明，先做什么，后做什么，问题就迎刃而解了。

在造型时根据产品的主要结构建立特征曲线，通过拉伸、旋转等建立一个合理的“毛坯”，再采用布尔“并、交、差”运算，在实体之间合并、挖除、相交成型，同时还可以使用面片体作为“刀具”将“毛坯”实体剪切去除，以获得实体的外观形状。

这也是在家电产品造型时最常用的造型方法。

其关键在于如何建立高质量的面片体“刀具”，这将在曲面造型技巧一节中提及。

在这里需提出的是：用以修剪、分割实体的曲面片“刀具”各边缘都应超出“毛坯”剪切截面边缘。

此时可将原片体沿切面方向延伸，延伸片与原片体缝合后形成的较大片体即可作为“刀具”也可以重新作一较大的片体“刀具”。

图1所示为某款手机充电器面盖。

通过分析产品结构，按外轮廓做出图2所示毛坯，然后做面S1去剪毛坯，在此基础上长凸台B1,挖凹腔P1、P2,长两定位钉B2,最后做倒圆特征S2。

图1充电器面盖图2毛坯图3曲面造型技巧家电产品的外观形状多由自由型曲线曲面组成，其共同点是必须保证曲面光顺。

曲面光顺从直观上可以理解为保证曲面光滑而且圆顺，不会引起视觉上的凸凹感，从理论上是指具有二阶几何连续，不存在奇点与多余拐点，曲率变化较小以及应变能较小等特点。

要保证构造出来的曲面既光顺又能满足一定的精度要求，就必须掌握一定的曲面造型技巧。

3.1化整为零，各个击破用一张曲面去描述一个复杂的家电产品外形是不切实际和不可行的，这样构造的曲面往往会不光顺，产生大的变形q 这时可根据应用软件曲面造型方法，结合产品的外形情况，将其划分为多个区域来构造几张曲面，然后将其缝合，或用过渡面与其连结。
