惯导原理下的室内定位技术
室内定位技术是指在室内环境中实现定位和导航的一组技术方法。
而惯导原理是利用惯性传感器测量和分析物体在空间中的运动和姿态,从而进行定位和导航。
在室内定位技术中,惯导原理可以与其他技术相结合,提供更加准确和稳定的定位结果。
以下是几种常见的惯导原理下的室内定位技术:
1. 惯性导航系统:利用陀螺仪、加速度计和磁力计等惯性传感器,通过测量和分析物体的加速度、角速度和磁场变化,推算出物体的位置和姿态。
2. 惯性测量单元(IMU):这是一种集成了加速度计和陀螺仪的微型仪器,可以通过测量加速度和角速度的变化,来估计物体的移动和旋转。
3. 惯性定位与融合技术:将惯性传感器与其他定位技术(如无线定位、视觉定位)进行数据融合,利用惯性传感器提供的高频率、实时的数据来消除其他技术的不足之处,提高定位的准确性和实时性。
4. 惯性无线射频定位(IRFID):结合惯导原理和无线射频技术,通过在室内布置无线射频标签和接收器,利用惯性传感器感知物体的运动和姿态,配合无线射频信号强度测量,实现室内定位和导航。
总的来说,惯导原理下的室内定位技术利用惯性传感器测量和分析物体的运动和
姿态,通过算法计算出物体的位置和方向,从而实现室内定位和导航。
加速度计、角度传感器知识整理与解析1、传感器基础知识 (2)2、比力 (2)3、加速度传感器测量倾角原理 (3)4、Question and answer (3)5、电子罗盘 (3)7、陀螺仪和加速度计的区别与联系 (4)8、常用芯片介绍 (4)交流QQ:10021007601、传感器基础知识陀螺和加速度计是惯性器件,是用来测量相对惯性空间的角速度(或对于积分类型的陀螺来说是角增量)和加速度。
在三维空间中,描述一个刚体运动要六轴,三轴加速度,三轴角速度。
加速度传感器:测量加速度的值,是指直线运动,一般以重力加速度g为单位。
角度传感器:测量角度的传感器,范围比较广泛各种角度与倾角传感器有些不一样。
角度传感器可以是垂直的,各种安装方式都行,是指相对角度。
多数的角度传感器是以加速计为基础,通过重力加速度分量估算角度,通常也会要求在静态下测量。
倾角传感器:倾角传感器其实是个绝对角度,原型是加速度传感器,是指被测物体与地球引力(垂直地球)的夹角。
所以它应该是个绝对值。
加速度是测量轴向的力,由F=ma,m已知,就可以知道力(加速度)的大小,所以惯导系统的里都是讲“比力”,因为力是比较出来的。
2、比力比力:单位质量上作用的非引力外力。
通常我们说“用加速度计测量载体的运动加速度”,实际上这个说法并不确切,因为加速度计测量的不是载体的运动加速度,而是载体相对惯性空间的绝对加速度和引力加速度之差,称作“比力”---艾弗里尔B,查特菲尔德著.高精度惯性导航基础.北京:国防工业出版社,2002.在一般线加速度计中测量的是比力(a+g)不能分辨出重力加速度g和运动加速度a。
一个加速度计只能测量一个方向的比力,测量矢量必须使用三个加速度计;测量值与安装方向、姿态有关,且受安装精度影响。
三个加速度计垂直安装可测量比力矢量,进而得到运动加速度。
3、加速度传感器测量倾角原理三轴加速度传感器以重力为输入矢量来决定物体在空间的姿态,把加速度传感器固定在物体的水平面上,当物体姿态改变时,通过测量由于重力引起的加速度,你可以计算出设备相对于水平面的倾斜角度。
陀螺仪和加速度计原理陀螺仪和加速度计是惯性传感器的两种常见类型,它们经常被用于测量和监测物体的运动状态。
陀螺仪测量物体的角速度,而加速度计测量物体的线性加速度。
陀螺仪的工作原理基于角动量守恒定律。
当物体绕某一轴旋转时,它具有角动量,即物体的质量乘以角速度。
陀螺仪通过使用旋转部件,如陀螺或振荡器,来测量角速度。
当物体进行旋转时,旋转部件会受到作用力,这会导致旋转部件发生位移。
通过测量位移,就可以计算物体的角速度。
然而,陀螺仪存在一个问题,即在长时间的使用中,由于摩擦和其他因素的影响,它会产生漂移,即测量值与真实值之间的误差会逐渐增加。
为了解决这个问题,通常需要使用其他传感器或算法来进行校准和修正。
与陀螺仪相比,加速度计更为简单。
加速度计的工作原理基于牛顿第二定律,即物体的加速度与施加在物体上的力成正比。
加速度计通过测量物体的加速度来确定物体的线性运动状态。
加速度计通常使用微小的弹簧系统或微机电系统(MEMS)来测量物体的加速度。
当物体发生加速或减速时,弹簧系统或MEMS传感器会受到作用力,从而引起位移。
通过测量位移,就可以计算物体的加速度。
然而,与陀螺仪类似,加速度计也存在一些问题。
例如,它对重力的感知会产生误差。
为了解决这个问题,通常需要使用其他传感器或算法来进行校准和修正。
综上所述,陀螺仪和加速度计是常见的惯性传感器,它们可以用于测量物体的角速度和线性加速度。
它们的工作原理分别基于角动量守恒定律和牛顿第二定律。
尽管它们各自具有一些问题,但在现代技术中,它们通常与其他传感器和算法结合使用,以提高测量精度和准确性。

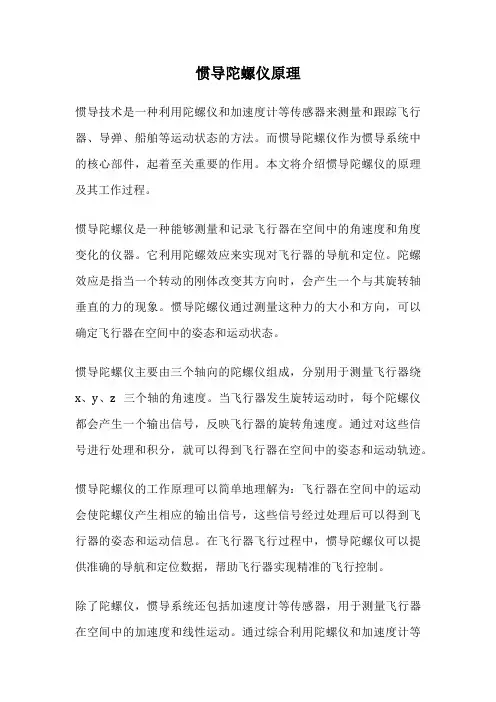

惯导陀螺仪原理惯导技术是一种利用陀螺仪和加速度计等传感器来测量和跟踪飞行器、导弹、船舶等运动状态的方法。
而惯导陀螺仪作为惯导系统中的核心部件,起着至关重要的作用。
本文将介绍惯导陀螺仪的原理及其工作过程。
惯导陀螺仪是一种能够测量和记录飞行器在空间中的角速度和角度变化的仪器。
它利用陀螺效应来实现对飞行器的导航和定位。
陀螺效应是指当一个转动的刚体改变其方向时,会产生一个与其旋转轴垂直的力的现象。
惯导陀螺仪通过测量这种力的大小和方向,可以确定飞行器在空间中的姿态和运动状态。
惯导陀螺仪主要由三个轴向的陀螺仪组成,分别用于测量飞行器绕x、y、z三个轴的角速度。
当飞行器发生旋转运动时,每个陀螺仪都会产生一个输出信号,反映飞行器的旋转角速度。
通过对这些信号进行处理和积分,就可以得到飞行器在空间中的姿态和运动轨迹。
惯导陀螺仪的工作原理可以简单地理解为:飞行器在空间中的运动会使陀螺仪产生相应的输出信号,这些信号经过处理后可以得到飞行器的姿态和运动信息。
在飞行器飞行过程中,惯导陀螺仪可以提供准确的导航和定位数据,帮助飞行器实现精准的飞行控制。
除了陀螺仪,惯导系统还包括加速度计等传感器,用于测量飞行器在空间中的加速度和线性运动。
通过综合利用陀螺仪和加速度计等传感器的数据,可以更加准确地确定飞行器的位置和速度,实现高精度的导航和定位。
总的来说,惯导陀螺仪是一种利用陀螺效应来测量飞行器姿态和运动状态的重要设备。
它通过对飞行器旋转运动产生的信号进行处理和分析,可以为飞行器提供准确的导航和定位数据,帮助飞行器实现精准的飞行控制。
在现代航空航天领域,惯导技术已经成为不可或缺的重要组成部分,为飞行器的安全飞行和准确导航提供了有力支持。
陀螺仪加速度计的工作原理好嘞,今天咱们聊聊陀螺仪和加速度计这俩家伙,它们可是现代科技的“顶梁柱”。
你要是觉得它们听起来高大上,那就真是小看了它们的日常工作。
想象一下,当你在玩手机游戏,手机屏幕上那些炫酷的动作、流畅的操作,背后可少不了它们的功劳。
陀螺仪就像一个聪明的导航员,它能知道你手机的倾斜角度。
比如说你横着玩游戏,陀螺仪会“呐喊”一声:嘿,别忘了,我在这里!然后,屏幕就会跟着你手机的姿势来个大变身,简直酷毙了!再说说加速度计,它可不是一个普通的计数器。
想象一下,你在坐过山车,哇,那个速度真是飞起!这时候,加速度计就开始忙活了。
它能测量你设备的加速、减速,甚至是静止状态。
要是你一不小心把手机掉到地上,加速度计马上就会告诉它:“喂,快点紧急刹车!”就像老司机一样,掌控着整个局面。
你知道吗?这东西可不是凭空冒出来的,它的原理简直像魔法一样。
说到工作原理,这就有意思了。
陀螺仪利用一个快速旋转的转子,那个转子就是它的“心脏”。
转子在旋转的时候,它的转轴会保持一个固定的方向。
想象一下,转子像个勇敢的骑士,无论周围怎么变化,它都坚持自己的立场。
这就让陀螺仪能保持方向感,不管你在什么地方。
就是这股坚持,让它在飞行器、航海等领域大展拳脚,真是神奇的玩意儿!而加速度计则是通过一种叫做“质量块”的小部件来工作的。
它就像一个小小的“游泳健将”,在加速或减速的时候,质量块会向不同的方向移动。
这个移动的过程被传感器捕捉到,结果就变成了你手机里那些好玩又神奇的运动数据。
你可以把它想象成一个在跳舞的小人儿,随着节奏变化,不断地在不同方向上舞动。
这种简单而又灵活的设计,让加速度计在智能手表、健身追踪器等设备中广泛应用。
说真的,这两者在一起,就像是一对完美的搭档,缺一不可。
陀螺仪提供方向,加速度计提供位置,它们互相配合,就能让你的手机、无人机、甚至是汽车都能在复杂的环境中保持稳定。
每次你在开车的时候,车上的陀螺仪和加速度计都在“忙活”。
加速度计和陀螺仪传感器原理检测及应用加速度计的原理是基于质量的惯性。
它包含一个质量块,当物体受到加速度时,质量块会受到力的作用,从而产生位移。
位移可以通过电容、压电或压阻等方式检测。
根据牛顿第二定律F=ma,可以通过测量质量块上的力来计算出加速度。
陀螺仪的原理是基于转子的旋转。
转子在其轴向上旋转时,会受到科里奥利力的作用,导致转子发生位移。
位移可以通过电容、压电或压阻等方式检测。
根据角动量守恒定律L=Iω,可以通过测量转子上的力矩和惯性矩来计算出角速度。
在使用加速度计和陀螺仪进行检测时,需要注意其精度和误差。
加速度计的误差包括基线误差(如零偏误差和灵敏度误差)和非线性误差。
陀螺仪的误差包括漂移误差和振动误差。
针对这些误差,可以通过校准、信号处理和滤波等手段进行补偿和消除。
加速度计和陀螺仪的应用非常广泛。
加速度计可以用于物体的运动检测与测量,例如汽车碰撞检测、地震检测、体育运动分析等。
陀螺仪可以用于物体的姿态估计与控制,例如飞行器姿态控制、虚拟现实头显的运动跟踪等。
同时,加速度计和陀螺仪也常常结合使用,以提供更精确的运动状态信息。
总之,加速度计和陀螺仪是两种常用的传感器,用于测量物体的加速度和角速度。
它们的原理基于质量的惯性和转子的旋转,通过检测位移来计算出加速度和角速度。
在应用中,需要注意其精度和误差,并根据具体需求进行校准和补偿。
加速度计和陀螺仪在各种领域都有广泛的应用,如车辆安全、地震监测和虚拟现实等。
光纤组合惯导
光纤组合惯导是一种高精度、高稳定性的惯性导航技术。
它将光纤陀螺仪和光纤加速度计结合在一起,通过测量光纤器件中光的相位变化来实现对姿态和运动状态的测量和估计。
光纤陀螺仪是基于光学原理的高精度角速度传感器,利用光的干涉效应进行测量。
当光束通过光纤环形光路时,如果光纤环受到转动的影响,会引起光束的相位差,通过测量这个相位差即可得到角速度信息。
光纤加速度计则是利用光纤中的驻波干涉原理来测量加速度。
当光纤受到加速度作用时,会引起光的相位变化,通过测量这个相位变化即可得到加速度信息。
光纤组合惯导技术通过同时测量光纤陀螺仪和光纤加速度计的信号,并经过精密的数据融合算法,可以实现更准确、更可靠的姿态和运动状态测量。
它具有抗震动、抗干扰能力强、耐高温等优点,广泛应用于航空航天、导航定位、自动驾驶等领域。
需要注意的是,光纤组合惯导技术在实际应用中还需要考虑误差校正、温度补偿、信号采样频率等因素,以保证测量结果的准确性和可靠性。

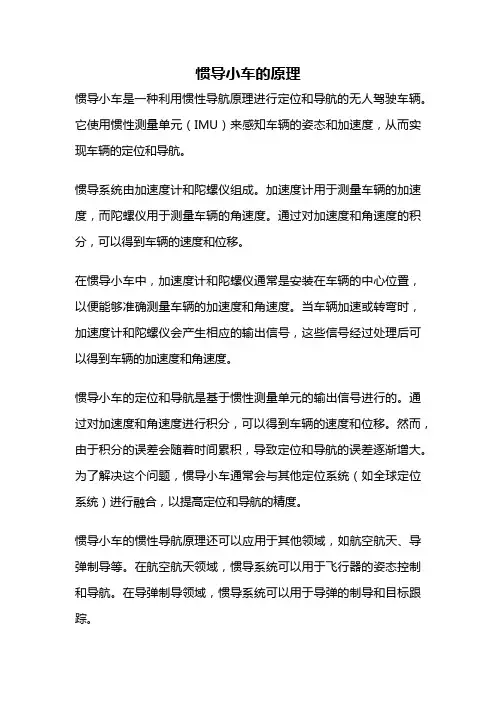

惯导小车的原理
惯导小车是一种利用惯性导航原理进行定位和导航的无人驾驶车辆。
它使用惯性测量单元(IMU)来感知车辆的姿态和加速度,从而实现车辆的定位和导航。
惯导系统由加速度计和陀螺仪组成。
加速度计用于测量车辆的加速度,而陀螺仪用于测量车辆的角速度。
通过对加速度和角速度的积分,可以得到车辆的速度和位移。
在惯导小车中,加速度计和陀螺仪通常是安装在车辆的中心位置,以便能够准确测量车辆的加速度和角速度。
当车辆加速或转弯时,加速度计和陀螺仪会产生相应的输出信号,这些信号经过处理后可以得到车辆的加速度和角速度。
惯导小车的定位和导航是基于惯性测量单元的输出信号进行的。
通过对加速度和角速度进行积分,可以得到车辆的速度和位移。
然而,由于积分的误差会随着时间累积,导致定位和导航的误差逐渐增大。
为了解决这个问题,惯导小车通常会与其他定位系统(如全球定位系统)进行融合,以提高定位和导航的精度。
惯导小车的惯性导航原理还可以应用于其他领域,如航空航天、导弹制导等。
在航空航天领域,惯导系统可以用于飞行器的姿态控制和导航。
在导弹制导领域,惯导系统可以用于导弹的制导和目标跟踪。
惯导小车利用惯性导航原理实现了车辆的定位和导航。
通过测量车辆的加速度和角速度,并对其进行积分,可以得到车辆的速度和位移。
然而,由于积分误差的累积,惯导小车通常与其他定位系统进行融合,以提高定位和导航的精度。
惯导小车的原理也可以应用于其他领域,如航空航天和导弹制导。
通过深入研究和应用惯导导航原理,可以进一步提高无人驾驶车辆的定位和导航性能,推动智能交通的发展。

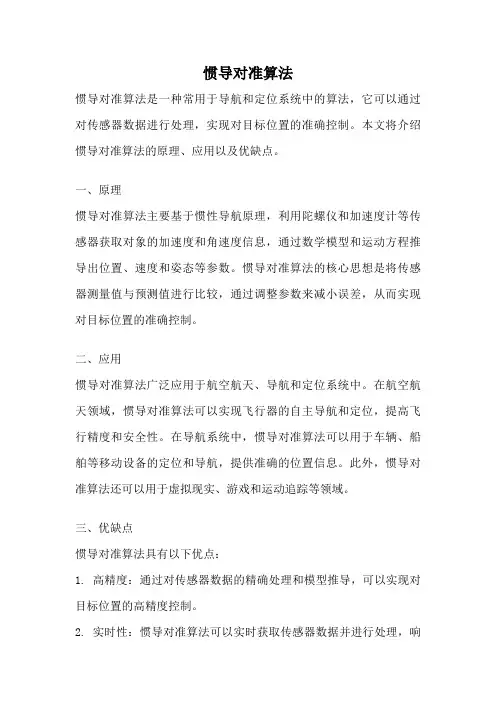

惯导对准算法惯导对准算法是一种常用于导航和定位系统中的算法,它可以通过对传感器数据进行处理,实现对目标位置的准确控制。
本文将介绍惯导对准算法的原理、应用以及优缺点。
一、原理惯导对准算法主要基于惯性导航原理,利用陀螺仪和加速度计等传感器获取对象的加速度和角速度信息,通过数学模型和运动方程推导出位置、速度和姿态等参数。
惯导对准算法的核心思想是将传感器测量值与预测值进行比较,通过调整参数来减小误差,从而实现对目标位置的准确控制。
二、应用惯导对准算法广泛应用于航空航天、导航和定位系统中。
在航空航天领域,惯导对准算法可以实现飞行器的自主导航和定位,提高飞行精度和安全性。
在导航系统中,惯导对准算法可以用于车辆、船舶等移动设备的定位和导航,提供准确的位置信息。
此外,惯导对准算法还可以用于虚拟现实、游戏和运动追踪等领域。
三、优缺点惯导对准算法具有以下优点:1. 高精度:通过对传感器数据的精确处理和模型推导,可以实现对目标位置的高精度控制。
2. 实时性:惯导对准算法可以实时获取传感器数据并进行处理,响应速度快。
3. 独立性:惯导对准算法不依赖于其他外部设备或信号,适用于各种环境和场景。
然而,惯导对准算法也存在一些缺点:1. 累积误差:由于传感器本身的不准确性和测量误差的累积,惯导对准算法在长时间使用后误差会逐渐增大。
2. 对初始条件敏感:惯导对准算法的精度受初始条件的影响较大,需要进行准确的初始对准操作。
3. 受干扰影响:惯导对准算法容易受到外部干扰的影响,例如震动、颠簸等,导致测量结果不准确。
四、总结惯导对准算法是一种常用于导航和定位系统中的算法,通过对传感器数据进行处理,实现对目标位置的准确控制。
它具有高精度、实时性和独立性等优点,但也存在累积误差、对初始条件敏感和受干扰影响等缺点。
在实际应用中,我们可以根据具体需求和场景选择合适的惯导对准算法,并结合其他定位技术进行优化和改进,以提高导航和定位的准确性和稳定性。

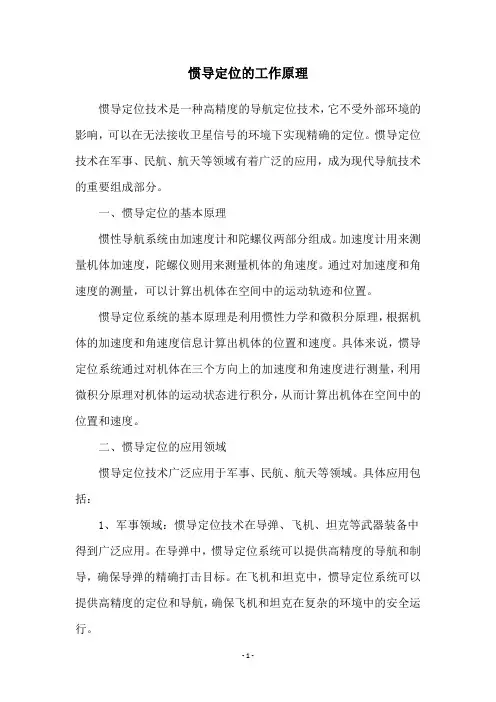

惯导定位的工作原理惯导定位技术是一种高精度的导航定位技术,它不受外部环境的影响,可以在无法接收卫星信号的环境下实现精确的定位。
惯导定位技术在军事、民航、航天等领域有着广泛的应用,成为现代导航技术的重要组成部分。
一、惯导定位的基本原理惯性导航系统由加速度计和陀螺仪两部分组成。
加速度计用来测量机体加速度,陀螺仪则用来测量机体的角速度。
通过对加速度和角速度的测量,可以计算出机体在空间中的运动轨迹和位置。
惯导定位系统的基本原理是利用惯性力学和微积分原理,根据机体的加速度和角速度信息计算出机体的位置和速度。
具体来说,惯导定位系统通过对机体在三个方向上的加速度和角速度进行测量,利用微积分原理对机体的运动状态进行积分,从而计算出机体在空间中的位置和速度。
二、惯导定位的应用领域惯导定位技术广泛应用于军事、民航、航天等领域。
具体应用包括:1、军事领域:惯导定位技术在导弹、飞机、坦克等武器装备中得到广泛应用。
在导弹中,惯导定位系统可以提供高精度的导航和制导,确保导弹的精确打击目标。
在飞机和坦克中,惯导定位系统可以提供高精度的定位和导航,确保飞机和坦克在复杂的环境中的安全运行。
2、民航领域:惯导定位技术在民航领域中应用广泛。
在飞机中,惯导定位系统可以提供高精度的导航和定位,确保飞机在飞行中的安全和稳定。
在船舶中,惯导定位系统可以提供高精度的定位和导航,确保船舶在复杂的海洋环境中的安全运行。
3、航天领域:惯导定位技术在航天领域中得到广泛应用。
在卫星中,惯导定位系统可以提供高精度的定位和导航,确保卫星在轨道上的稳定和精确。
在火箭中,惯导定位系统可以提供高精度的导航和制导,确保火箭的精确发射和着陆。
三、惯导定位的优点和不足惯导定位技术有以下优点:1、高精度:惯导定位技术可以提供高精度的定位和导航,不受卫星信号的影响,适用于无法接收卫星信号的环境。
2、高可靠性:惯导定位技术不受外部环境的影响,可以在恶劣的环境下实现精确的定位和导航。
惯导定位的工作原理惯导定位是一种利用惯性力学原理进行定位的技术。
它不依赖于地面基站或卫星信号,可以在任何环境下进行定位。
在航空、航天、海洋等领域,惯导定位已经成为一种非常重要的技术。
惯导定位是基于惯性力学原理的。
惯性力学原理指的是物体在没有外力作用下,会保持原来的状态,即静止的物体会一直保持静止,运动的物体会一直保持匀速直线运动。
由于惯性力学原理,我们可以利用物体的加速度和角速度来进行定位。
惯导定位系统由加速度计和陀螺仪两部分组成。
加速度计用来测量物体的加速度,陀螺仪用来测量物体的角速度。
这两个传感器都是惯性传感器,不需要外界的信号来进行测量。
加速度计可以测量物体在三个方向上的加速度,陀螺仪可以测量物体在三个方向上的角速度。
通过对加速度和角速度的测量,我们可以计算出物体的位置和姿态。
在惯导定位系统中,首先需要进行初始化。
初始化时,需要将加速度计和陀螺仪的输出值进行校准,以保证测量结果的准确性。
然后,需要确定物体的初始位置和姿态。
这个过程称为对齐。
对齐的过程中,需要将物体放置在固定的姿态下,然后根据加速度计和陀螺仪的输出值计算出物体的初始位置和姿态。
对齐完成后,惯导定位系统就可以进行定位了。
在定位过程中,加速度计和陀螺仪会持续地测量物体的加速度和角速度。
然后,根据测量结果,可以计算出物体的位置和姿态。
由于加速度计和陀螺仪的测量结果会受到误差的影响,因此需要进行误差补偿。
误差补偿可以通过多种方法来实现,其中一种常用的方法是卡尔曼滤波。
卡尔曼滤波是一种递归算法,可以对测量结果进行滤波和预测,从而提高定位的准确性。
惯导定位系统的精度和稳定性主要取决于加速度计和陀螺仪的性能。
目前,市场上已经有很多高精度的惯导定位系统,可以满足不同领域的需求。
例如,在航空领域,高精度的惯导定位系统可以用来进行自主导航和精确定位;在海洋领域,惯导定位系统可以用来进行深海探测和海洋测量;在车辆领域,惯导定位系统可以用来进行车辆导航和自动驾驶。
加速度计和陀螺仪的工作原理1. 开场白嘿,朋友们!今天咱们来聊聊一些很酷的东西——加速度计和陀螺仪。
你们知道吗?这两小家伙就像是现代科技中的超级英雄,总是在默默无闻地工作,却又帮我们解决了无数难题。
想想看,手机、飞机、汽车,甚至是你的游戏控制器,里面都有它们的身影呢。
说到这里,你估计得问了,加速度计和陀螺仪到底是啥?别着急,今天咱们就从头开始,一步步揭开它们的神秘面纱。
2. 加速度计的神奇之处2.1 什么是加速度计?首先,加速度计这家伙听起来就很复杂,但实际上,它就是用来测量物体加速的一个超简单的小仪器。
想象一下,你开车的时候,突然踩油门,那时候车子就开始加速,对吧?加速度计就能感知到这种变化,告诉你车子加速了多少。
就像一个特别敏锐的侦探,专门捕捉“一点一滴”的变化。
2.2 加速度计的工作原理那么,加速度计到底是怎么工作的呢?其实,它的原理很简单。
通常,它里面有一些质量块,稍微一加速,这些小家伙就会向反方向移动。
因为根据物理学的惯性定律,物体总是喜欢保持原来的状态。
当它们移动时,加速度计就会记录下这个变化,最终用它的数据来计算出你车子的加速情况。
就好比你在一栋老房子里,墙上的画斜了一点,你的第一反应就是“这幅画怎么了?”只要给它一个小推力,它就会反应过来!3. 陀螺仪的奥秘3.1 什么是陀螺仪?接下来,咱们再聊聊陀螺仪。
这家伙听起来更高大上,但其实同样是个“守护者”。
它主要用来测量旋转和角速度,像是一个永远不昏睡的警卫。
有了它,你可以知道自己手机的屏幕是不是因为你转身就变成了横屏,真是太实用了,别说,年轻人玩手机可是非常讲究的呀!3.2 陀螺仪的工作原理那么,陀螺仪又是如何把旋转和角速度监控得那么严密的呢?这里面又有“戏”了。
通常,陀螺仪里会有一个转动的轮子,它在高速旋转。
想想那种转火旋风的感觉,哇!然后,只要它的旋转方向发生变化,陀螺仪就能感知到。
这就跟你们玩陀螺似的,越转越快,一旦力量改变,它的方向也会立马反馈回去。
惯导小车的原理
惯导小车的原理是一种通过惯性导航系统来实现自动导航的技术。
惯导小车利用惯性导航系统中的陀螺仪和加速度计等传感器,结合地图数据和其他传感器信息,来实现车辆的定位和导航。
这种技术在自动驾驶、航空航天、军事和其他领域都有广泛的应用。
惯导小车的原理主要包括以下几个方面:惯性传感器、地图数据、控制系统和定位算法。
惯性传感器是惯导小车的核心部件之一。
陀螺仪和加速度计是惯性传感器中最常用的两种传感器。
陀螺仪可以测量车辆的角速度,而加速度计可以测量车辆的加速度。
通过这些传感器可以获取车辆在三维空间中的姿态和运动状态。
地图数据是实现自动导航的重要参考。
惯导小车通常会搭载高精度地图数据,这些地图数据包括道路信息、地标信息、交通规则等。
通过与地图数据的匹配,惯导小车可以更准确地进行定位和路径规划。
控制系统是惯导小车实现自动导航的关键。
控制系统根据传感器数据和地图信息来控制车辆的转向、加速和减速等操作。
控制系统通常包括实时控制器、路径规划器和运动控制器等模块,这些模块协同工作,实现车辆的自动导航。
定位算法是惯导小车实现精确定位的关键。
定位算法根据传感器数
据和地图信息,利用滤波器、卡尔曼滤波器等算法来估计车辆的位置和姿态。
定位算法的精度和稳定性直接影响着惯导小车的导航性能。
惯导小车的原理是通过惯性导航系统实现自动导航。
惯导小车利用惯性传感器、地图数据、控制系统和定位算法等技术,实现车辆的定位和导航。
惯导小车在自动驾驶、航空航天、军事等领域都有重要的应用,可以提高车辆的导航精度和安全性,为人类生活带来便利和安全保障。
陀螺仪”和“加速度计”工作原理2016-09-17 16:14:40作者:没有夏天的四叶草修改:小马hoty 时间:2016/1/10最近看到加速度计和陀螺仪比较火,而且也有很多人都在研究。
于是也在网上淘了一个mpu6050模块,想用来做自平衡小车。
可是使用起来就发愁了。
网上关于mpu6050的资料的确不少,但是大家都是互相抄袭,然后贴出一段程序,看完之后还是不知道所以然。
经过翻阅各个方面的资料,以及自己的研究在处理mpu6050数据方面有一些心得,在这里和大家分享一下。
1、加速度和陀螺仪原理当然,在开始之前至少要弄懂什么是加速度计,什么是陀螺仪吧,否则那后边讲的都是没有意义的。
简单的说,加速度计主要是测量物体运动的加速度,陀螺仪主要测量物体转动的角速度。
这些理论的知识我就不多说了,都可以在网上查到。
这里推荐一篇讲的比较详细的文章《AGuide To using IMU (Accelerometer and Gyroscope Devices) inEmbeddedApplications》,在网上可以直接搜索到。
2、加速度测量在开始之前,不知大家是否还记得加速度具有合成定理?如果不记得可以先大概了解一下,其实简单的举个例子来说就是重力加速度可以理解成是由x,y,z三个方向的加速度共同作用的结果。
反过来说就是重力加速度可以分解成x,y,z三个方向的加速度。
加速度计可以测量某一时刻x,y,z三个方向的加速度值。
而自平衡小车利用加速度计测出重力加速度在x,y,z轴的分量,然后利用各个方向的分量与重力加速度的比值来计算出小车大致的倾角。
其实在自平衡小车上非静止的时候,加速度计测出的结果并不是非常精确。
因为大家在高中物理的时候都学过,物体时刻都会受到地球的万有引力作用产生一个向下的重力加速度,而小车在动态时,受电机的作用肯定有一个前进或者后退方向的作用力,而加速度计测出的结果是,重力加速度与小车运动加速度合成得到一个总的加速度在三个方向上的分量。
MEMS加速度计原理技术成熟的MEMS加速度计分为三种:压电式、容感式、热感式。
压电式MEMS加速度计运用的是压电效应,在其内部有一个刚体支撑的质量块,有运动的情况下质量块会产生压力,刚体产生应变,把加速度转变成电信号输出。
容感式MEMS加速度计内部也存在一个质量块,从单个单元来看,它是标准的平板电容器。
加速度的变化带动活动质量块的移动从而改变平板电容两极的间距和正对面积,通过测量电容变化量来计算加速度。
Freescale的MMA7660FC这一款加速度计(3-Axis Orientation/MotionDetection Sensor),这一款芯片也是利用这一原理设计的。
datasheet的第9页介绍了其工作原理:当芯片有向右的加速度时,中间的活动质量快相对于另外两块电容板向左移动,这两平行板电容器的电容就发生了变化,从而测量出芯片运动的加速度。
热感式MEMS加速度计内部没有任何质量块,它的中央有一个加热体,周边是温度传感器,里面是密闭的气腔,工作时在加热体的作用下,气体在内部形成一个热气团,热气团的比重和周围的冷气是有差异的,通过惯性热气团的移动形成的热场变化让感应器感应到加速度值。
由于压电式MEMS加速度计内部有刚体支撑的存在,通常情况下,压电式MEMS加速度计只能感应到“动态”加速度,而不能感应到“静态”加速度,也就是我们所说的重力加速度。
而容感式和热感式既能感应“动态”加速度,又能感应“静态”加速度。
从上面的分析中,我们可以看到利用容感式和热感式加速度计进行定向时,加速度计测得的加速度里面包括重力加速度在各个轴上的重力分量和动态运动引起的加速度分量。
因而,我觉得我们在利用这一类加速度计进行定向时,必须将动态加速度去掉(较为困难);在进行检测芯片的运动时,必须将重力加速度的去掉。
师兄,我觉得如果我们选择用加速度计来进行定向的话,我们可以考虑ST的LSM303DLH (5*5*1mm,0.83mA)这一款芯片。
惯导系统原理
惯导系统原理是一种用于导航和定位的技术,它通过使用陀螺仪、加速度计、磁力计等传感器来测量和获取飞行体的姿态、加速度和方向等信息,然后通过数据处理和算法来计算出飞行体相对于初始位置的位置和方位角。
该系统的核心是陀螺仪,它能够测量飞行体在欧拉角(俯仰、偏航、横滚)方向上的旋转速度。
通过积分陀螺仪的输出,可以得到飞行体的姿态角度。
加速度计用于测量飞行体的加速度,磁力计则用于测量地球的磁场,进而确定飞行体的方向。
在惯导系统中,传感器采集的原始数据需要进行滤波和校准处理,以消除噪声和误差。
然后,算法将根据传感器数据和飞行体的动力学模型进行运算,最终得到飞行体相对于起始位置的位置和方位角。
惯导系统具有高精度和高可靠性的优势,尤其对于没有或有限GPS信号的场景下,仍然能够提供稳定的导航和定位性能。
然而,惯导系统也存在累积误差的问题。
由于传感器的噪声和漂移等原因,随着时间的推移,导航解算结果会逐渐偏离真实值。
为了解决这个问题,惯导系统常常与其他导航系统(如GPS)进行融合,以纠正和更新导航解算的结果。
总的来说,惯导系统原理是基于传感器测量和数据处理的技术,通过获取飞行体的姿态、加速度和方向等信息,计算出其位置和方位角,从而实现精确的导航和定位。
惯导融合算法
惯导融合算法是一种将惯性导航(Inertial Navigation)和其他导航系统的信息进行融合以提高导航性能的算法。
惯性导航系统通常使用加速度计和陀螺仪等传感器来测量飞行器、车辆或船只的加速度和角速度,从而推导出其位置、速度和姿态等信息。
然而,惯性导航系统容易受到累积误差的影响,导致导航精度下降。
为了提高导航的准确性和稳定性,惯导融合算法将惯性导航系统的输出与其他导航系统(如全球定位系统(GPS)或磁力计等)的输出进行融合。
这可以通过使用滤波器、卡尔曼滤波器、扩展卡尔曼滤波器(EKF)或其他融合技术来实现。
一般而言,惯导融合算法的基本思想是综合不同传感器的信息,以最小化导航误差,并在不同情况下适应不同的导航环境。
这种融合可以提高导航系统的鲁棒性,尤其是在缺乏某些传感器信息或在某些环境条件下。
具体的惯导融合算法可能会因应用领域、设备类型和性能要求的不同而有所差异。
例如,在无人飞行器(无人机)中,惯导融合算法可能需要考虑飞行器的动态特性、空气动力学效应以及可能出现的GPS信号中断等因素。
总体而言,惯导融合算法是导航领域中的一个重要研究方向,旨在克服单一导航系统的局限性,提高导航系统的性能和可靠性。
第1篇一、引言随着科学技术的不断发展,导航技术已成为人类活动的重要支撑。
在军事、航天、航海、地质勘探等领域,导航技术发挥着至关重要的作用。
其中,惯性导航系统(Inertial Navigation System,简称INS)作为一种重要的导航手段,因其独特的优点而被广泛应用于各种场合。
本文将对惯导技术进行详细介绍,包括其基本原理、系统组成、工作原理、应用领域以及发展趋势。
二、基本原理惯导技术基于牛顿第一定律,即物体在没有外力作用下,将保持静止或匀速直线运动状态。
惯性导航系统通过测量载体在三维空间中的加速度,进而计算出载体的速度、位置和姿态等信息。
基本原理如下:1. 加速度测量:利用加速度计测量载体在三个正交轴(x、y、z轴)上的加速度。
2. 速度积分:根据加速度和时间的积分,得到载体在每个轴上的速度。
3. 位置计算:根据速度和时间的积分,得到载体在每个轴上的位移,进而得到载体的位置。
4. 姿态计算:利用陀螺仪测量载体在三个正交轴上的角速度,进而得到载体的姿态。
三、系统组成惯性导航系统主要由以下几部分组成:1. 加速度计:用于测量载体在三个正交轴上的加速度。
2. 陀螺仪:用于测量载体在三个正交轴上的角速度。
3. 微处理器:用于处理加速度计和陀螺仪的测量数据,进行积分运算和姿态计算。
4. 系统软件:实现惯性导航系统的算法和功能。
5. 显示设备:用于显示导航信息,如位置、速度、姿态等。
四、工作原理惯性导航系统的工作原理如下:1. 初始化:在系统启动时,通过外部设备(如GPS)获取初始位置、速度和姿态信息,作为惯性导航系统的初始状态。
2. 数据采集:加速度计和陀螺仪实时测量载体在三个正交轴上的加速度和角速度。
3. 数据处理:微处理器对加速度计和陀螺仪的测量数据进行处理,包括积分运算和姿态计算。
4. 信息输出:根据处理后的数据,输出载体的位置、速度和姿态等信息。
5. 误差修正:通过校正算法,对惯性导航系统的测量数据进行修正,提高导航精度。
惯导传感器原理小伙伴们!今天咱们来唠唠惯导传感器这个超酷的东西。
你可别一听“传感器”就觉得很枯燥,惯导传感器就像是一个超级神秘又超级有趣的小机灵鬼呢!惯导传感器啊,它主要是靠测量物体的加速度和角速度来搞清楚这个物体的运动状态的。
想象一下,你就是那个物体,惯导传感器就像一个时刻盯着你一举一动的小跟班。
先说说加速度测量这部分吧。
惯导传感器里面有个叫加速度计的部件,这个加速度计可真是个敏感的小家伙。
当你加速的时候,不管是往前冲、往后退,还是往侧面跑,加速度计都能感觉到。
就好像你在坐过山车,突然加速向下冲的时候,你的身体会有那种被狠狠压在座位上的感觉,加速度计就是能捕捉到这种类似的变化。
它是怎么做到的呢?其实是利用了一些物理原理啦。
比如说,有一种加速度计是基于压电效应的。
简单来讲,就是当有加速度的时候,会对某些晶体产生压力,这个压力就会让晶体产生电信号,然后通过测量这个电信号的大小,就能知道加速度的大小啦。
是不是很神奇呢?这就好像晶体是个小小的告密者,只要加速度这个调皮鬼一出现,它就立马发出信号来报告。
再说说角速度测量。
惯导传感器里有个陀螺仪专门负责这个事儿。
陀螺仪就像是一个超级稳定的小陀螺,不过它不是用来玩的那种小陀螺哦。
当物体开始转动的时候,陀螺仪就能敏锐地察觉到这个转动的快慢,也就是角速度。
你可以想象自己在原地转圈,转得越快,你就越晕乎。
陀螺仪就像是一个不晕的小助手,它能精确地告诉你转得有多快。
它的原理也很有趣呢。
有一种光学陀螺仪,是利用光在光纤或者光学谐振腔里面传播的特性。
当物体转动的时候,光传播的路径就会发生一些很细微的变化,通过检测这种变化,就能得到角速度的信息啦。
这就像是光在给陀螺仪当小间谍,物体一转,光就把消息传出来了。
惯导传感器有了加速度和角速度的信息之后,就可以大展身手啦。
它可以算出物体的位置、速度还有姿态。
比如说,一个小机器人在房间里到处跑,惯导传感器就能告诉它自己在哪里,速度是多少,是正着走还是斜着走。
结合角速度传感器与加速度计测量车辆运动
当测试车辆时,人们常常需要测量车辆的动态运动以及车辆相对于道路的倾角。
我们可以通过加速度计来获得车辆转弯、加速或者制动时产生的冲击力,但是,除非车辆在进行上述运动时保持水平,否侧测试结果是不准确的。
比如,你想用加速度计测量车辆的制动力,但车辆是向前倾斜的,测量结果中就会有重力分量。
大多数倾斜传感器把重力方向当作参考方向。
重力是一种加速度,并且不断变化(应该是随高度变化吧)。
制动、加速和转弯时,车辆会产生加速度。
然而当进行倾斜测量时,我们只需要得到重力加速度;当进行车辆动力测量时,却又只想得到运动加速度。
有运动加速度时,倾斜传感器将得到一个不准确的倾角。
也就是说,在车辆倾斜时只通过加速度计将无法得到准确的倾角。
通过测量绕车辆重心的旋转,角速度传感器有助于纠正车俩向前倾斜带来的不利影响。
不幸的是,角速度传感器有其自身的缺陷。
它测量旋转速度,不是旋转角度,通过不断积分得到角度。
当旋转速度的测量出现偏差,积分后所得的角度将会有很大的偏差。
但是,你可以结合角速度值和加速度值,计算出车辆动态运动时的精确数据。
角速度和加速度的缺点可以相互弥补。
当拥有足够强的计算能力,我们就可以得到实时的加速度和角度的精确值。
要实现这一点,你需要测量沿三个轴的加速度和角速度。
于是我们沿着车身安装了三轴加速度计,和与值对应的三轴角速度计。
见图1。
如果可能,传感器最好安装在车辆重心,尽量减少旋转加速度对测量带来的不利影响。
(原文件名:page 1.jpg)
引用图片
图1。
车辆各轴上的传感器
我们可以用角速度传感器测量车辆绕给定轴的旋转。
如果一直对角速度积分,将会得到角度关于时间的函数。
例如,您可以使用角速度传感器来跟踪车辆沿着X和Y轴的旋转,然后对传感器信号积分,计算出车辆俯仰角和翻滚角。
这是一个关于时间的函数。
根据这个计算得到的俯仰角和翻滚角,从加速度传感器信号中减去由于倾斜带来的重力分量,最终得到运动加速度。
要得到可靠的俯仰角和翻滚角,你必须对角速度信号积分。
结果是,角速度信号的偏差,会造成角度的偏差,并且随时间线性增加。
此外,角速度传感器的随机噪声会导致计算角度的随机波动,这种波动使得角度以与时间的平方根成正比的速度漂移,even in the absence of rate bias error.这些影响将限制昂贵的角速度传感器在超过几分钟测量时的应用。
幸运的是,我们可以利用角速度传感器短时测量准确的优势和加速度计长时稳定的特点,两者结合,得到即能短时稳定又能长时稳定的倾角。
用角速度传感器测量短时内角度变化,把加速度传感器当做倾角传感器测量倾角,并在一个长时间范围内,迫使角速度传感器得到的倾角慢慢匹配加速度传感器得到的倾角。
要执行这些操作,需要有传感器,以及数据采集和处理设备。
我们使用一个三轴加速度计和(三个)3轴角速度计。
不管沿哪个方向,你都需要以能测量车辆完整运动的目的来安装这些传感器。
还可以添加一个温度传感器,用其采集的数据补偿温度对加速度计和角速度计输出的影响。
然后将传感器信号数字化,并输入计算机或存储器。
可以使用电脑对得到的数据进行计算。
但是,如果想看到实时的计算结果,那得需要一台数字信号处理器(DSP),作为信号采集设备之一。
然后,将计算得到的角度数据、已修正的加速度和角速度信息用数据线传送到电脑。
如果发送的是二进制数据包,工作在38.4K波特率的串行RS-232数据线应该满足超过200Hz的传输速率。
这大大快于角速度传感器的带宽。
尽量把传感器安装在靠近车辆运动中心的地方。
否侧旋转产生的离心力将会被加速度计测量。
请注意,我们使用加速度计只是测量车辆重心的线性加速度,所以要尽量减少旋转运动对加速度测量的耦合。
(原文件名:page 2.jpg)
引用图片
图2。
硬件配置
图3显示了一个轴的算法。
实时对角速度传感器输出积分得到原始角度。
利用加速度计测量重力方向并推断出倾斜角度。
例如,如果在x轴上得到0.1G的加速度,这意味着倾斜角为arcsin(0.1)= 5.7°。
为了避免震动和冲击造成倾斜角计算错误,使用截止频率为100Hz或更底的低通滤波器。
简单的单极RC滤波器即可。
(原文件名:page 3.jpg)
引用图片
图3。
稳定的角度计算。
计算两角度之差,为误差信号。
它可以用来更正角度计算。
这里定义了一个增益参数,k,决定着有多少误差信号用于更正角速度积分。
最后将角速度原始积分与误差信号(已乘增益)相加。
该过程的输出是一个角度值,短时间看角速度值起主导作用,但长时间看是由加速度值来修正的。
时间尺度由k值决定。
增益参数k is similar to the erection rate in an analog vertical gyro. k值设置时间常数,在这段时间内角速度传感器计算得到的角度被重力计算的角度稳定修正。
您应该选择一个比预期测试更长的时间常数。
然后将它除于测量速率,就是k值了。
例如,如果你选了一个5s的时间常数,而且角速度和加速度传感器的工作速率是200Hz。
那么,k=5/200=0.025。
一旦得到稳定的倾角,就可以用它修正原始的加速度数据。
这样能得到沿任一轴的真实(运动)加速度。
请注意,一旦倾斜,重力分量就会被x和y轴的加速度计测量。
解决这一问题的办法之一是建立一个旋转矩阵,根据已求取的倾斜角,将加速度矢量(x,y和z轴与车辆一致)旋转到地面坐标系(对车辆坐标系进行坐标变换)。
在水平系统中,重力是完全竖直的,所以水平方向上x,y轴得到的将是纯运动加速度,没有重力分量。
最终结果是得到车辆运动的完整描述,包括角速度,稳定的倾斜角度和纠正了的线性加速度。
以上描述的实时系统可以使用固态传感器实现。
这构成了一个可靠,廉价的车辆运动检测系统。
