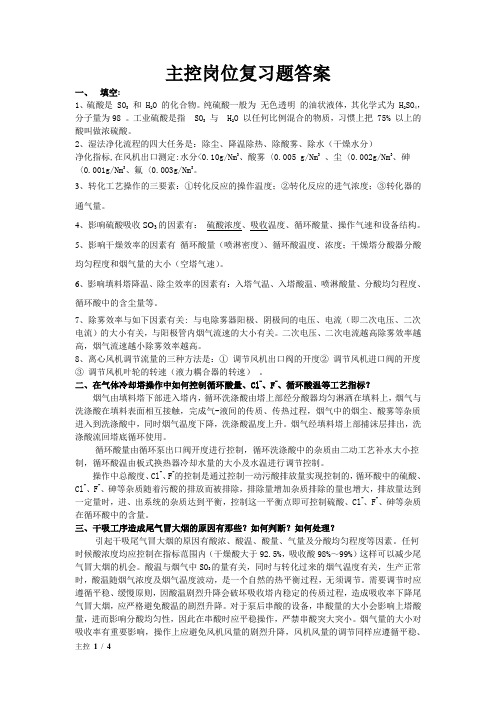

主控岗位复习题答案一、填空:1、硫酸是 SO3和 H2O 的化合物。
纯硫酸一般为无色透明的油状液体，其化学式为 H2SO4，分子量为98 。
工业硫酸是指 SO3与 H2O 以任何比例混合的物质，习惯上把 75% 以上的酸叫做浓硫酸。
2、湿法净化流程的四大任务是：除尘、降温除热、除酸雾、除水（干燥水分）净化指标,在风机出口测定:水分<0.10g/Nm3、酸雾〈0.005 g/Nm3、尘〈0.002g/Nm3、砷〈0.001g/Nm3、氟〈0.003g/Nm3。
3、转化工艺操作的三要素：①转化反应的操作温度；②转化反应的进气浓度；③转化器的通气量。
4、影响硫酸吸收SO3的因素有：硫酸浓度、吸收温度、循环酸量、操作气速和设备结构。
5、影响干燥效率的因素有循环酸量（喷淋密度）、循环酸温度、浓度；干燥塔分酸器分酸均匀程度和烟气量的大小（空塔气速）。
6、影响填料塔降温、除尘效率的因素有：入塔气温、入塔酸温、喷淋酸量、分酸均匀程度、循环酸中的含尘量等。
7、除雾效率与如下因素有关: 与电除雾器阳极、阴极间的电压、电流（即二次电压、二次电流）的大小有关，与阳极管内烟气流速的大小有关。
二次电压、二次电流越高除雾效率越高，烟气流速越小除雾效率越高。
8、离心风机调节流量的三种方法是：①调节风机出口阀的开度②调节风机进口阀的开度③调节风机叶轮的转速（液力耦合器的转速）。
二、在气体冷却塔操作中如何控制循环酸量、Cl-、F-、循环酸温等工艺指标？烟气由填料塔下部进入塔内，循环洗涤酸由塔上部经分酸器均匀淋洒在填料上，烟气与洗涤酸在填料表面相互接触，完成气-液间的传质、传热过程，烟气中的烟尘、酸雾等杂质进入到洗涤酸中，同时烟气温度下降，洗涤酸温度上升。
烟气经填料塔上部捕沫层排出，洗涤酸流回塔底循环使用。
循环酸量由循环泵出口阀开度进行控制，循环洗涤酸中的杂质由二动工艺补水大小控制，循环酸温由板式换热器冷却水量的大小及水温进行调节控制。
主控系统培训
功率操纵功能的实现
偏航操纵功能的实现
自动偏航
当前风速大于偏航设定风速（2.5m/s or 3m/s）
机组未并网发电且当前风速小于启动风速（3m/s or 3.5m/s）时不启动偏航偏航条件：偏航程序1激活时，120s内风向偏差大于16度
偏航程序2激活时，60s内风向偏差大于8度
偏航程序1和2切换条件：平均风速大于6m/s或瞬时风速大于10m/s，偏航程序1—>2
平均风速小于7m/s，偏航程序2—>1
手动偏航
1、通过操作面板（软件）实现手动偏航
2、通过手动偏航开关（硬件）实现手动偏航
见主控图29页
自动解缆
自动解缆条件：●电缆扭曲角度大于等风解缆角度（430°）同时风速小于3m/s
电缆扭曲角度大于停机解缆角度（760°）
偏航时：偏航制动器保持残余压力（15bar）
解缆时：偏航制动器完全松开
安全爱护功能的实现
超速爱护
软件超速爱护（主控通过转速传感器监测到机组转速超过爱护定值）
硬件超速爱护（超速模块监测到机组转速超过爱护定值）
超速模块爱护值的设置：输入信号脉冲频率值，以低速轴设置为例，若设置为10，意味着输入信号频率为10H z，即输入10个脉冲每秒，600个脉冲每分钟，低速轴转动一圈输入24个脉冲，则转速爱护设定值为600/24=25rp m
振动爱护
软件振动爱护（主控通过4084振动模块监测到机组振动超过爱护值）
齿轮箱振动爱护：X方向：1级振动0.06g 2级振动0.1g
Y方向：1级振动0.015g 2级振动0.025g
塔筒振动爱护：X方向：1级振动0.06g 2级振动0.1g
Y方向：1级振动0.06g 2级振动0.1g
硬件振动爱护（机组通过振动开关中断安全链回路实现机组硬件振动爱护）
电网爱护
电压爱护：过压：1.1Un 0.2s 欠压：0.9Un 0.2s 0.8Un 0s
电流爱护：70A 一相与其余两相平均值or 25% 一相与其余两相平均值
相位爱护：三相偏差同时大于4度（电网矢量波动）两相偏差大于6度（相位偏差过大）
温度监测与爱护
-80 68.33 130 149.82 330 222.65
-70 72.33 140 153.58 340 226.17
-60 76.33 150 157.31 350 229.67
-50 80.31 160 161.04 360 233.17
-40 84.27 170 164.76 370 236.65
-30 88.22 180 168.46 380 240.13
-20 92.16 190 172.16 390 243.59
-10 96.09 200 175.84 400 247.04
安全链爱护系统（最高级不爱护）
安全链节点：△3个紧急停机按钮
偏航扭缆极限开关CW/CCW
变桨服务开关
塔筒振动摆锤开关
2个超速模块
主操纵器内部安全链开关
只有安全链复位以后，发电机风扇、发电机加热器、齿轮箱油冷却器风扇、齿轮箱油泵、齿轮箱加热器、液压站、转子轴承润滑、偏航电机等才能正常动作。
操作操纵功能的实现
启动、并网操纵
自检1：
机械刹车2激活，刹车2激活10s后或发电机转速=0rpm时机械刹车1激活，变桨系统以0.5度每秒变桨至90度，等待至少5秒发电机转速为0时，进入“自检2”状态。
自检2：
变桨系统以2度每秒变桨至70度
若发电机转速大于0，则机组报424（刹车打滑）故障
变桨角度到达70度，进入“自检3”状态
自检3：
若发电机转速大于0，则机组报424（刹车打滑）故障
5秒后刹车开释
自检4：
等待15秒
测试发电机转速是否与风速一致
自检5：
机组进行一次电池测试
停机操纵
监视功能的实现
温度监视（前文已介绍）
转速监视（前文已介绍）
振动监视（前文已介绍）
压力监视
压力传感器（4-20mA）
●齿轮箱入口压力（4-20mA对应0-16bar）●齿轮箱压力（4-20mA对应0-16bar）
●液压压力（4-20mA对应0-250bar）
风速风向监视
1个风向标（0-20mA对应0-359°）
2个风速仪（输出脉冲频率信号：2-573Hz对应0.5-50m/s）【MITA】
●若风速仪1的风速是风速仪2的两倍以上，风速仪1的风速被采纳
例如：Wind speed 1=20.1m/s Wind speed 2=10m/s 则Used wind speed=20.1m/s
●若风速仪2的风速是风速仪1的两倍以上，风速仪2的风速被采纳
例如：Wind speed 1=5m/s Wind speed 2=10.1m/s 则Used wind speed=10.1m/s
●若上述两项情形都不存在，则风速仪1和风速仪2的风速被同时采纳：wind speed=（wind speed 1+wind s peed 2）/2
例如：Wind speed 1=12m/s Wind speed 2=10m/s 则Used wind speed=11m/s
操纵功能的实现
齿轮箱加热/冷却/油泵操纵
发电机加热/冷却操纵
注：永济YJ89D/135A有1个接顶冷却风扇液压油泵操纵
偏航操纵（前文已介绍）
其他功能的实现
利用率统计（MITA）
机组通讯
SCADA
监控面板。
