51单片机程序烧录方法

详解51单片机烧录程序和调试方法单片机烧录程序和调试方法。

以51为例，介绍：如何编译程序，如何下载程序到单片机，以及接线图。

为了过程方便，通常会新建一个英文文件夹，这里以qq文件夹为例。

将好的C 程序LED.C放入qq文件夹打开keil软件，选择菜单栏的project,在它的下拉菜单里选第一个New uVision project,这里将这个工程命名为qq,并保存到我们建立的qq文件夹内，点击确定后，会弹出下面对话框找到Atmel,在它的左侧有+号，点击会展开一系列芯片型号，找到AT89C51,点击并点选下面的ok，弹出下面的对话框，选择否进入编辑页面后，看到左侧空白窗格的+Target 1,点击它前面的+号，弹出Source Group 1. 右击Source Group 1. 弹出下面下拉菜单，选择Add Files to Group Source Group 1弹出的对话中，选择LED.C，点击add,然后点击close关闭窗口。

点击Source Group 1的+号，就会显示出添加的LED.C文件，双击LED.C就会出现它的代码右击+Target 1，并选择第一项，弹出下面对话框，选择debug,点上use，并选择keil moniter-51 driver在点output选项，在creat hex file打勾，最后点击ok回到编辑面，依次点击编译按钮，Target 1上面有三个带向下的箭头按钮，从左到右点击，回到qq文件夹看看是否有.hex文件，若没有在编译一次将单片机与电脑连机，打开烧录软件，选择低速下载，点击打开文件，选择建立的qq文件夹，打开后点击文件qq.hex,最后选择STC89C5XX系列，然后下载程序，成功后图片如下接线图为p0端口与led。

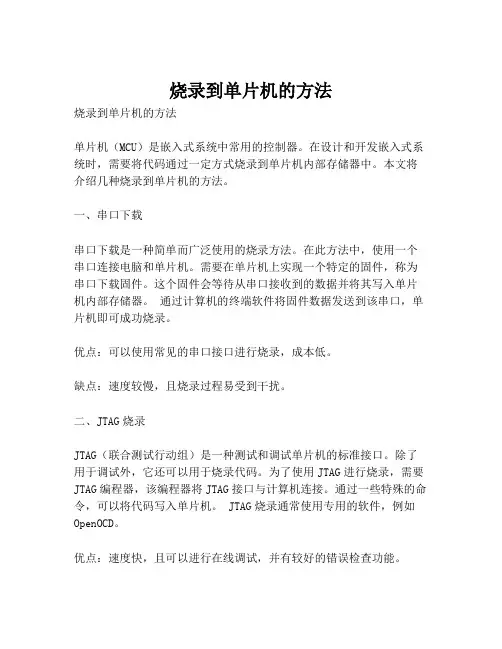

烧录到单片机的方法烧录到单片机的方法单片机（MCU）是嵌入式系统中常用的控制器。

在设计和开发嵌入式系统时，需要将代码通过一定方式烧录到单片机内部存储器中。

本文将介绍几种烧录到单片机的方法。

一、串口下载串口下载是一种简单而广泛使用的烧录方法。

在此方法中，使用一个串口连接电脑和单片机。

需要在单片机上实现一个特定的固件，称为串口下载固件。

这个固件会等待从串口接收到的数据并将其写入单片机内部存储器。

通过计算机的终端软件将固件数据发送到该串口，单片机即可成功烧录。

优点：可以使用常见的串口接口进行烧录，成本低。

缺点：速度较慢，且烧录过程易受到干扰。

二、JTAG烧录JTAG（联合测试行动组）是一种测试和调试单片机的标准接口。

除了用于调试外，它还可以用于烧录代码。

为了使用JTAG进行烧录，需要JTAG编程器，该编程器将JTAG接口与计算机连接。

通过一些特殊的命令，可以将代码写入单片机。

JTAG烧录通常使用专用的软件，例如OpenOCD。

优点：速度快，且可以进行在线调试，并有较好的错误检查功能。

缺点：需要专用的硬件和软件，成本较高。

三、ISP烧录ISP（串行编程）是一种常用于烧录单片机的标准接口。

ISP烧录通常使用一个ISP编程器进行连接。

可以将ISP编程器连接到单片机上，然后通过计算机的软件将代码写入单片机的存储器。

类似于JTAG烧录，ISP编程器通常使用专用软件，例如AVRDUDE。

优点：成本较低，易于使用，速度较快。

缺点：由于是在线烧录，必须将单片机连接到ISP编程器，这可能不太方便。

四、仿真器烧录生成仿真器是一种专用的硬件，它将单片机连接到计算机，并允许对单片机硬件进行仿真。

为了使用仿真器进行烧录，需要连接仿真器和单片机，然后使用编程软件进行操作。

优点：和JTAG烧录一样，仿真器烧录也可以进行在线调试和错误检查，具有很高的灵活性。

缺点：成本较高，通常仅适用于专业开发人员和大型项目。

总结：选择不同的烧录方法，通常取决于项目需求以及预算。

单片机烧录方法范文一、ISP烧录方法ISP（In System Programming）是一种在电路板上通过外部接口对单片机进行编程的方法。

这种方法使用的烧录器通常包括一个编程器和一个目标板接口。

具体的烧录步骤如下：1.连接编程器和目标板接口。

将编程器通过USB或串口等接口连接到计算机，并将目标板接口与目标单片机连接。

2.打开编程软件。

根据编程器的型号，打开相应的编程软件。

3.设置编程参数。

在编程软件中选择目标单片机的型号，并设置好程序文件的路径和其他相关参数。

4.擦除芯片。

在编程软件中选择擦除芯片的操作。

擦除操作会将芯片内部的所有数据清零。

5.编程。

在编程软件中选择编程操作。

编程操作会将程序文件的内容烧录到芯片的指定地址。

6.验证。

在编程软件中选择验证操作。

验证操作会读取刚刚烧录的程序，并与原程序进行比较，判断烧录是否成功。

7.完成。

如果验证成功，则表示烧录操作已完成。

如果验证失败，则需要检查连接是否正确，重新进行烧录操作。

二、JTAG烧录方法JTAG（Joint Test Action Group）是一种用于测试和调试电子设备的标准接口。

除了测试和调试，JTAG接口也可以用于单片机的烧录。

具体的烧录步骤如下：1. 连接JTAG模块和目标板接口。

将JTAG模块通过USB或Ethernet等接口连接到计算机，并将目标板接口与目标单片机连接。

2.打开JTAG编程软件。

根据JTAG模块的型号，打开相应的编程软件。

3.设置编程参数。

在编程软件中选择目标单片机的型号，并设置好程序文件的路径和其他相关参数。

4.连接调试接口。

在编程软件中选择连接调试接口的操作。

这个操作会与目标单片机建立通信连接。

5.擦除芯片。

在编程软件中选择擦除芯片的操作。

擦除操作会将芯片内部的所有数据清零。

6.编程。

在编程软件中选择编程操作。

编程操作会将程序文件的内容烧录到芯片的指定地址。

7.验证。

在编程软件中选择验证操作。

验证操作会读取刚刚烧录的程序，并与原程序进行比较，判断烧录是否成功。

单片机程序烧录的3种方式（ISP、ICP、IAP）是什么说起给单片机烧录程序，大家应该都不陌生吧，我最早接触单片机是从51单片机开始的，型号是STC89C52RC，当时烧录程序就是用的下面这种烧录软件——STC-ISP。

这种方式，通过串口连接单片机，选择一个合适的波特率就可以烧录了。

后来学习STM32，编程时使用KEIL软件自带的下载按钮就能下载程序，方便了不少，但需要额外使用J-Link等下载器。

再后来，接触到产品研发，给已经发布出的产品升级，都是要靠远程无线升级的（想想看，产品已经到客户那里了，当软件需要升级时，要是还使用有线的方式烧录程序，得有多麻烦）既然给单片机烧录程序的方式有多种，那烧录方式具体怎么分类呢？可以分为3种：ISP（In-System Programming）在系统编程，使用引导程序（Bootloader）加上外围UART/SPI等接口进行烧录。

ICP （In-circuit programmer）在电路编程，使用SWD/JTAG接口。

IAP（In-Application Programming）指MCU可以在系统中获取新代码并对自己重新编程，即用程序来改变程序。

这3种烧录方式的原理是什么呢？在分析原理之前，需要先了解一下单片机Flash的访问地址，看看程序是烧录到哪个位置了。

单片机Flash在地址映射表中位置下图是一张STM32F4xx的地址映射表，从0x0000 0000到0xFFFF FFFF，总计4Gbyte。

单片机的片上Flash、片上RAM、片上外设以及外部扩展接口的访问地址，都被映射到这4Gbyte的范围之内。

这张图中，我们需要先注意下半部分Main memory 主存储区通常，我们编写的代码，是放到主存储区的起始位置（0x0800 0000）开始运行的，烧录程序时，直接将程序烧录到这里即可（KEIL 软件给STM32烧录程序的默认烧写地址就是0x0800 0000开始）System memory系统存储区System memory（起始位置0x1FFF 000）是STM32在出厂时，由ST在这个区域内部预置了一段BootLoader，也就是我们常说的ISP程序，这是一块ROM，出厂后无法修改。

单片机程序编制工具使用与烧录操作
1、单片机编程（Keil uVision4使用）
1）、打开软件（在WINXP系统）
建立新项目
新建项目名称
编程对象—单片机选择
程序拷贝头函数
2）、新建编程
程序内容
保存程序
程序名后缀是“.c”
3）、继续进行项目操作
选择单片机震荡频率（例12MHZ）
选择生成16进制文件，以便烧录机烧录
退出诊断测试
查看通信口，确认监测到烧录机（programmer exists）
选择菜单device-MPU/MCU
选择单片机类型
进入烧录机对单片机进行物理操作
擦除单片机原有程序erase
装入欲装入程序load bin or file to butter
烧录程序program
烧录开始
烧录结束
c3继续进行项目操作选择单片机震荡频率例12mhz选择生成16进制文件以便烧录机烧录程序必须编译编译结构是否有错误等4将16进制文件拷贝到u盘上上述testhex文件拷贝到u盘上5仿真调试调出仿真界面并口仿真中断仿真定时计数器0仿真定时计数器1仿真2单片机烧录1将系统切换到dos71上进入dos71系统要求支持usb2进入pt文件夹3进入access系统4打开access打开烧录机进入诊断测试diagnostictest进入dos外壳退出pt进入dos系统运行并口卡驱动程序ch35xdosat再运行并口卡驱动程序ch35xdosat再运行并口卡驱动程序ch35xdosat退出dos外壳命令exit查看io通信口退出诊断测试查看通信口确认监测到烧录机programmerexists选择菜单devicempumcu选择单片机类型进入烧录机对单片机进行物理操作擦除单片机原有程序erase装入欲装入程序loadbin烧录程序program烧录开始烧录结束

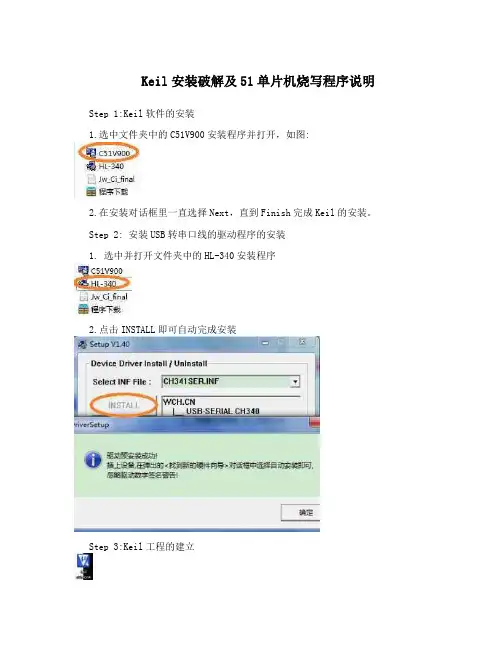

Keil安装破解及51单片机烧写程序说明
Step 1:Keil软件的安装
1.选中文件夹中的C51V900安装程序并打开，如图:
2.在安装对话框里一直选择Next，直到Finish完成Keil的安装。
Step 2: 安装USB转串口线的驱动程序的安装
1. 选中并打开文件夹中的HL-340安装程序
2.点击INSTALL即可自动完成安装
Step 3:Keil工程的建立
1. 打开桌面上的Keil图标，建立一个新工程单击【Project】菜单中的【New μVision
Project】，如下图:
production and non-production areas and non-production areas and water sources are on a chicken farm in the wind, net road and dirt road separating uncrossed, dung farm is located in the field is downwind, brood care and adult care homes apart, brood care in chicken farms of the upper hand to the 6. Understand the poultry epidemic situation on the ground, trying to avoid the endemic or outbreaks have occurred in area 7. Avoid contaminated areas of the city, take appropriate environmental measures to minimize pollution to the environment, building the second design 1. chicken coop construction General requirements (1) to meet the needs of the broiler (2) left room for technological transformation, ease of reproduction. Construction, and energy savings funds (3) meet GA requirements in chicken farm 2, chicken coop chicken coop building type of the construction of closed-end and open-end, closed henhouse four-week window, using artificial light, mechanical ventilation for energy Coop, microclimate environment is easy to control and easy to manage. Windows that open sheds sheds are used outside of natural resource and energy saving the hen house. General no power ventilation, sufficient artificial lighting is used. Disadvantages are subject to external influence. Design of building structure is built on chicken the best environment of rational index and building cost index based on both, mainly related to the hen house ventilation, warmth,cooling, water supply and drainage, lighting and other factors. 3, ventilation air is designed to exclude as much as possible residential air pollution: the introduction of fresh

51单片机实验手册一、概述51单片机是一种经典的8位微控制器，具有广泛的应用领域。

本实验手册旨在提供详细的实验指导，帮助初学者快速入门，并为进一步的学习提供基础。

二、实验准备在进行51单片机实验之前，我们需要准备以下材料：1. 一块51单片机开发板2. USB数据线或者串口线3. 电脑及编程软件4. 面包板及对应的连接线5. 红、绿、蓝LED以及相应的电阻三、实验一：LED闪烁LED闪烁是最基础的实验之一，通过控制51单片机的I/O口状态，使LED灯交替亮灭。

1. 连接电路将51单片机的VCC引脚连接到正极，GND引脚连接到负极，将LED的长脚连接到P1.0引脚，短脚连接到GND引脚。

2. 编写程序使用C语言编写如下程序：```c#include <reg52.h>void main() {while(1) {P1 = 0x00; // P1置低电平，LED灯熄灭Delay(1000); // 延时1秒P1 = 0xFF; // P1置高电平，LED灯点亮Delay(1000); // 延时1秒}}void Delay(unsigned int t) {while (t--);}```3. 烧录程序将编写好的程序通过编程软件下载到51单片机中。

4. 运行实验将USB数据线或串口线连接到51单片机开发板和电脑，将开发板上的开关打开，观察LED灯的闪烁情况。

四、实验二：数码管显示通过控制51单片机的I/O口状态，驱动数码管显示数字。

1. 连接电路将51单片机的VCC引脚连接到正极，GND引脚连接到负极，将数码管的A、B、C、D、E、F、G引脚分别连接到P1.0、P1.1、P1.2、P1.3、P1.4、P1.5、P1.6引脚。

2. 编写程序使用C语言编写如下程序：```c#include <reg52.h>unsigned char code segment[] = { // 数码管段码表0x3F, // 数字00x06, // 数字10x5B, // 数字20x4F, // 数字30x66, // 数字40x6D, // 数字50x7D, // 数字60x07, // 数字70x7F, // 数字80x6F // 数字9};void main() {unsigned int i;while(1) {for(i = 0; i < 10; i++) {P1 = segment[i]; // 依次在数码管上显示数字0-9 Delay(1000); // 延时1秒}}}void Delay(unsigned int t) {while (t--);}```3. 烧录程序将编写好的程序通过编程软件下载到51单片机中。

51单片机程序烧录软件使用说明烧录也叫烧写或者下载程序，是把单片机需要运行的程序通过软件传输到单片机内部。

烧录程序前必须将数据线把开发板链接至电脑，并且成功安装开发板驱动。

第一步：双击运行“stc-isp.exe”官方烧录软件，运行后界面如下：
官方烧录软件选项与按钮众多而我们使用只会使用到极少的几项，默认选项请用户不要随意更改。

第二步：选择单片机型号
如何判断单片机型号？最直接的方法通过芯片上的丝印去辨识。

如下图：
这两种STC公司的芯片是用户最容易混淆的。

第一片型号是“stc89c52”，第二片的型号是“stc89c52rc”，在烧录程序的时候用户必须确认单片机的型号，我们开发板默认赠送的芯片为第一种。

确认好型号后通过软件选择型号：
1、单击小三角，
弹出下拉列表
2、下拉滚动条找到
STC89C52系列
3、展开此系列，单击
STC89C52即可选择此型
号
第三步：选择串口号
注意：一定要选择正确的端口号，选择错误则无法完成烧录。

上图选择的是“USB-SERIAL CH340(COM3)”，如你电脑安装完成分别的驱动是“USB-SERIAL CH340(COM5)”则你需要选择“USB-SERIAL CH340(COM5)”。

第四步：选择需要烧录的程序，并进行烧录
1、单击“打开程序文件”如上图。

2、选择《4、烧录软件》目录下“LED灯全闪程序.hex”
3、打开板电源保持打开状态（按下流水灯模块右上方的系统电源开关），点击“下载/编程”按钮。

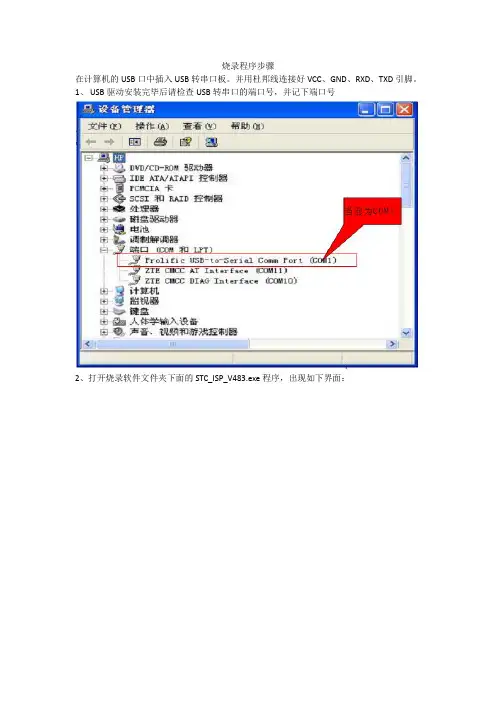

烧录程序步骤
在计算机的USB口中插入USB转串口板。

并用杜邦线连接好VCC、GND、RXD、TXD引脚。

1、USB驱动安装完毕后请检查USB转串口的端口号，并记下端口号
2、打开烧录软件文件夹下面的STC_ISP_V483.exe程序，出现如下界面：
按界面提示步骤1的MCUType选择STC90C52RC单片机。

步骤2中打开程序文件为用Keil4编写并编译成为Hex文件后的程序文件
步骤3中com端口选择1中的USB转换的COM口，最高波特率设置为2400
步骤4按默认值不变。

选择12T/单倍速。

步骤5选择Download/下载
在出现正在尝试与MCU/单片机握手连接时打开板子的电源开关。

握手成功后开始自动下载程序，最后下载完成即烧录完毕。

若出现故障，请检查线路连接，调低串口的波特率并重试几次。

首先是编程软件
安装详解
安装
1.先安装c51v901.exe，安装到后面去除第一个选项的勾，完成安装。

注册
2. 解压注册机
3. 打开uVision4，点击 Management...，打开License Management窗口，复制右上角的CID
4. 打开注册机“KEIL_Lic”，将复制好的CID粘贴到KEIL_Lic中的“CID”处
5. 点击Generate生成许可号，复制生成的key。

6. 将复制到License Management窗口下部的New License ID Code，点击右侧的Add LIC
7. 若下方显示的是“***LIC Added Sucessfully***”即注册成功，
Support Period为有效期，一般可以到20年左右，若有效期较短，可多次生成许可号重新注册。

汉化
8.将“keil 4 汉化补丁”复制至keil安装目录（如：X:\Keil\UV4）下，覆盖原始文件。

安装驱动
烧录程序
使用详解
打开
点工程
新建~~
要建哪建哪
选单片机型号，一般都是选这个
点否
点+
选源组1，点图上那个
这个就是写程序的地方
写完了，点这个
名字要自己打拓展名XX.c
右键
添加
关闭
点这个
这个看晶振多少就多少
这个记得打钩
点这个编译
编译完
生成这个
连上串口线
打开
选单片机型号——打开刚刚的hex文件，点下载
来自北理机器人协会论坛。

所以在我们点下载按键之前学习板电源开关是关着的,点了下载后等 3 秒钟.再把学习板电源开关按下去就可以了下载了.下载不成功的情况下 可以间阁 5 秒的时间重复按学习板上的开关。显示已加秘代表下载程序 成功。 打开烧写软件常见问题: 1:点下载后烧写软件没有反应，象是卡了。 打开的 HEX 文件不对，要添加试验板配套程序里面的文件才可以，大部 分这样的情况是添加了 STC 软件里面的 HEX 文件。 2:打不开 STC 烧写软件出现“控件版本过期”等，原因是控件没有添加到 C 盘， 有解决问题文档，请在烧写软件文件夹找到解决问题的文档，按照上面 操作，或者右击 STC 烧写软件图标以管理员身份打开。 3：打开下载软件出现安装 Microsoft Office Word ，这个是电脑原因，请用 360 清理系统；查杀木马.多点两次也可以打开， 出现上面红圈里显示的“已加密”就代表下载成功了，连好相应杜邦线就可以实 验了。 连线方法在那里呢？ 直接点开下载程序的文件夹。打开既可看到有“连线指南”样的文档，按照上面
必须点上图红圈里面的“Full Version ”.进行注册安装. 接下来几步一直点下一步即可,直到出现软件安装盘选择,一定要装到 C 盘,否则 汉化不成功.或者出现其它问题.再点下一步.出现如下图,这个图片是已经把序 列号填好的截图. 按照上面要求把序列号填上去.或者按照下图填上相同的字。
6
填好序列号后一直点下一步,直到安装成功.安装完毕点 Keil 出现如下图片就带 表安装成功了.
10
保存在文件下面.如果是 C 语言后缀.C.如果是汇编语言就是.ASM
11
点 Target 1 前面的+号,右击“Source Group 1”选择“增加文件到组”。
找到保存的“点亮一个 LED 灯.C”文件.点一次“点亮一个 LED 灯”文件，再点 ADD 就可以把.C 文件添加到组了,

51单片机程序烧录方法
一、STC系列
1、使用芯片STC89C52RC
2、下载模块
（1）USB转TTL模块——PL2303
（2）USB转TTL模块——CH340
两种模块外观几乎一样，区别在于转换芯片不同，一个是PL2303，一个是CH340 （3）驱动安装
第一步：先直接安装驱动程序
第二步：将下载模块接到计算机USB口上，等待自动识别下载模块
第三步：识别完毕后，找到【设备管理器】下面的【端口】，查看识别后的串口
编号，如下图COM9，记住串口号
3、烧录软件
到网上下载最新的STC-ISP烧录软件（1）图标：
（2）软件工作界面：
4、下载电路
5、程序下载
（1）按照下载电路，连接好单片机和下载模块（不通电，即VCC和GND留一根杜邦线不接）；
（2）选择芯片种类
（3）选择hex文件（每次下载程序时都重新选择）
（4）选择端口号
（5）开始下载程序（在等待检测目标单片机时，通电）
程序成功后的响应如下
看到“操作成功”就可以了
二、AT系列
1、使用芯片AT89S52
2、下载模块
USB—ISP免驱动下载器
不需要安装驱动程序，即插即用，可烧录AT系列芯片也可以烧录AVR芯片其接口定义为：
3、烧录软件
可用PROGISP软件（1）图标
（2）工作界面
4、下载电路连线
其他脚不接
5、程序下载
（1）按照下载电路连线，连接好单片机和下载模块；（2）选择芯片种类
（3）选择hex文件：右侧的【调入Flash】
（4）烧录程序：点击“自动”按钮
程序烧录成功的效果
看到Successfully done就可以了。

程序烧录步骤：
1,USB 安装驱动程序，驱动程序在学习光盘中，具体安装方法参考配套“使用说明书”
B COM 驱动安装完后，请检查的端口号。

当前为COM1
magic.exe FlashMagic 程序烧录时，要满足下面各参数的设置情况，
打开烧录软件，选种“”选项卡，请按图设置与的口一致USB COM 显示为“打开串口”的状态请选择系列单片机STC 此处最佳设置为500-999此处为烧录程序文件的路径点击“上载”完成烧录程序
此处注意：“打开串口”服务串口
调试助手，烧程序时，千万不要打开，软件会
自动打关闭串口。

/开
烧录成功的显示。

注意所有的例子程序均在
下调时通过如果选择模式有些和时序有关程序需
要相应的修改版目前不支持下载
如果选择模式请用官方
烧录工具
:12T ,6T .
V1.306T 6T
STC 故障诊断
烧录时出现此画面可能是选择了工作模式，
排出原因：先用官方烧录工具烧成模式，即可使用软件烧录。

6T STC 12T commagic
使用官方烧录工具STC 首先，拔掉的短路冒，好红框中的相关参数再点击“下载”。

J0Download/
设置显示此信息时，请关掉电源开关，然后再打开，即可完成下载。

51单片机程序烧录方法
一、STC系列
1、使用芯片STC89C52RC
2、下载模块
（1）USB转TTL模块——PL2303
（2）USB转TTL模块——CH340
两种模块外观几乎一样，区别在于转换芯片不同，一个是PL2303，一个是CH340 （3）驱动安装
第一步：先直接安装驱动程序
第二步：将下载模块接到计算机USB口上，等待自动识别下载模块
第三步：识别完毕后，找到【设备管理器】下面的【端口】，查看识别后的串口编号，如下图COM9，记住串口号
3、烧录软件
到网上下载最新的STC-ISP烧录软件
（1）图标：
（2）软件工作界面：
4、下载电路
5、程序下载
（1）按照下载电路，连接好单片机和下载模块（不通电，即VCC和GND留一根杜邦线不接）；
（2）选择芯片种类
（3）选择hex文件（每次下载程序时都重新选择）
（4）选择端口号
（5）开始下载程序（在等待检测目标单片机时，通电）
程序成功后的响应如下
看到“操作成功”就可以了
二、AT系列
1、使用芯片AT89S52
2、下载模块
USB—ISP免驱动下载器
不需要安装驱动程序，即插即用，可烧录AT系列芯片也可以烧录A VR芯片其接口定义为：
3、烧录软件
可用PROGISP软件
（1）图标
（2）工作界面
4、下载电路连线
其他脚不接
5、程序下载
（1）按照下载电路连线，连接好单片机和下载模块；（2）选择芯片种类
（3）选择hex文件：右侧的【调入Flash】（4）烧录程序：点击“自动”按钮
程序烧录成功的效果
看到Successfully done就可以了。

STC烧录软件的使用教程为了单片机爱好者快速入门单片机，这里站长特地为大家制作了STC烧录软件的使用教程，供大家学习。

以下是烧录程序的主要界面。

烧录过程非常简单,操作也非常简单。

图中红色的五个大数字就表示了整个过程。

简简单单的五步就可以了(实际4步也可以的)。

启动本烧录程序后,第一步就是选择烧录器件。

本烧录软件支持STC全系列的51单片机芯片,因此,第一步必须选择相对应的型号。

另外,“AP Memory”是指该芯片的内存大小和起止地址,根据器件型号自动更改,不必理会。

选择了器件型号,第二步就应该选择将要被烧录的HEX机器码文件。

HEX文件由单片机开发环境输入、编辑代码,最后编绎产生。

至于如何产生HEX文件,很多资料也都有介绍,本板STC光盘中有详细的说明,并且提供了多套开发软件(每套都能用)。

通过对照自学完全可以很快掌握操作。

并且,本实验板光盘也提供了多种单片机开发环境供大家学习研究。

本光盘中提供了一些例子程序,大家可以点“open file”按钮,弹出以下窗口(源程序也有,但这里不显示),先选择一些例子程序烧录实验。

选好了文件后,大家可以发现“文件校验和”中的数据发生了变化,大家可以通过留意这个数据是否变化来确定打开文件是否成功,或者文件刷新是否有更改。

当然,文件打开后,会显示在右边的数据区,大家也可以观查右边数据区是否有更改。

不过,当数据太多时,更改的地方又很少时,观查“文件校验和”会更快更准确。

选好了器件,选好了文件,第三步就可以设置串口和串口通信速度了。

串口是一个九针的插座,老式的鼠标口就是串口。

为了让通信可靠,我们可以适当的选低一些的速度,这个串口线较长时非常重要。

烧录过程中,如果出现失败,可以考虑将串口通信速度降低再试,这是由于机器配置以及当地环境因素决定的,当供电电源偏低(用USB供电的一般都会偏低)和环境干扰过大时,必需选低一点的波特率(即通信速率)。

烧录成功与失败,可以从信息区的提示看出。

程序烧录步骤1,USB ,安装驱动程序，驱动程序在“学习光盘”中，具体安装方法参考配套“使用说明书”B COM 驱动安装完后，请检查的端口号。

当前为COM1文件路径：学习光盘\烧录工具\PZISP.exe ，打开PZISP.exe 烧录软件。

串口最好不要默认在C OM 3上注意：如果插上某个US B口出现“连接超时”或串口不能正常使用时，请换一个US B口试试使用PZISP 自动下载51单片机程序时，请将J0短接AUTO 端,使用STM32ARM 处理器时，请J0断开或跳到ON 端此款软件也是普中科技公司的自动下载软件(),性能稳定,下载速快开发仪端口中名字是推荐使用此款软件。

最大地兼容所有PL2303驱动:Prolific USB-to-Serial Comm Port 注意使用时，短接的实现自动下载为了保障开关的使用寿命，请使用自动下载方式。

J0Auto,电源当使用时，如果启动出现下图错误,这是由于你系统缺少文件引起.PZISP 解决办法时,需要把这个文件安装你的系统中.我们光盘提供了此安装文件.程序烧录工具\_.VCredist x86exe如果出现此提示,说您的电脑上驱动程序不是兼容性最好的版本,从而降低了下载速度.但不影响正常使用.。

建议安装光盘中驱动程序安装时注意：用安装软件自带“移除”功能来卸载掉你电脑中原来的驱动程序，否则无法卸载干净。

然后重新安装光盘中配的驱动。

注意使用时，短接的实现自动下载为了保障开关的使用寿命，请使用自动下载方式。

J0Auto,电源4.选择扩展名为的程序文件×××().HEX B COM与的口一致 2.STC 请选择系列单片机 3.500-999此处最佳设置范围 5.点击“下载”完成烧录程序6T/12T 模式切换这是另一款老版本的下载软件,目前还不支持最新的MCU使用官方烧录工具STC 首先，将的短路冒断开或者跳到端，好红框中的相关参数再点击“下载”。

目录•引言•51单片机基础知识•程序烧录工具及准备•程序烧录步骤详解•程序烧录常见问题及解决方法•实例演示与操作实践引言目的和背景介绍51单片机的程序烧录方法和步骤提供详细的教程和指导，帮助读者更好地掌握51单片机的程序烧录技能教程内容概述0151单片机简介和基础知识02程序烧录前的准备工作03程序烧录步骤和注意事项04常见问题和解决方法51单片机基础知识51单片机简介•51单片机是对所有兼容Intel 8051指令系统的单片机的统称。

该系列单片机的始祖是Intel的8051单片机，后来随着Flashrom技术的发展，8051单片机取得了长足的进展，成为应用最广泛的8位单片机之一，其代表型号是ATMEL公司的AT89系列，它广泛应用于工业测控系统之中。

很多公司都有51系列的兼容机型推出，今后很长的一段时间内将占有大量市场。

0102 03中央处理器(CPU)由运算和控制逻辑组成，同时还包括中断系统和部分外部特殊功能寄存器；RAM用以存放可以读写的数据，如运算的中间结果、最终结果以及欲显示的数据；ROM用以存放程序、一些原始数据和表格；1 2 3四个8位并行I/O口，既可用作输入，也可用作输出；I/O口两个16位定时器/计数器，可对机器周期计数，也可对外部输入脉冲计数；定时器/计数器(ROM)可响应三个内部中断源和两个外部中断源的中断请求；中断系统串行口一个全双工串行通信口，用于实现单片机和其他设备之间的串行数据传送；特殊功能寄存器(SFR)21个特殊功能寄存器，用于存放相应功能部件的控制/状态字，以实现对单片机的各功能部件进行管理、控制、监视。

主电源引脚(2根)VCC(Pin40)：电源输入，接+5V电源。

GND(Pin20)：接地线。

XTAL1(Pin19)和XTAL2(Pin20)。

外接一个振荡器（包括外部晶振），形成振荡电路。

RST/VPD(Pin9)：复位引脚。

ALE/PROG(Pin30)：地址锁存允许信号。
