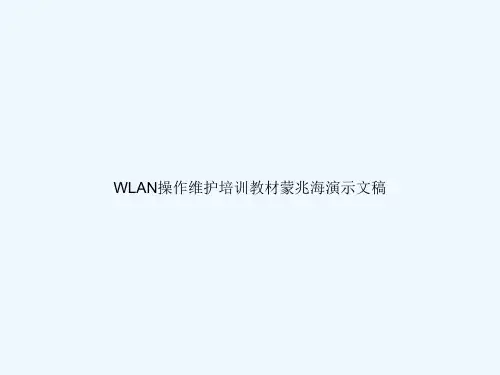

WLAN操作维护培训教材
WLAN培训维护材料
鄂尔多斯网络部运维 中心代维综合管理室
鄂尔多斯移动通信分公司网络部 综合运维中心代维管理室
目 录
2
基础理论培训 AP设备介绍 网络设备及流程 WLAN常见故障处理
案例分析
第一部分 基础理论培训 第一部分 基础理论
无线局域网
无线局域网络(Wireless Local Area Networks； WLAN)是相当便利的数 据传输系统，它利用射频的技术，取 代旧式碍手碍脚的双绞铜线所构成的 局域网络，使得无线局域网络能利用 简单的存取架构让用户透过它，达到 “信息随身化、便利走天下”的理想 境界。
➢ 无线局域网是固定局域网的一种延伸。 ➢ 没有线缆限制的网络连接。 ➢ 对用户来说是完全透明的，与有线局域网一样。
802.11n与802.11g区别
1、 802.11n可以将WLAN的传输速率由目前802.11a及802.11g提供的 54Mbps、108Mbps，提供到300Mbps甚至高达600Mbps。提高了无 线传输质量，也使传输速率得到极大提升。 在覆盖范围方面，802.11n采用智能天线技术，通过多组独立天线组成 的天线阵列，可以动态调整波束，保证让WLAN用户接收到稳定的信 号，并可以减少其它信号的干扰，使WLAN移动性极大提高。 在兼容性方面，802.11n采用了一种软件无线电技术，它是一个完全可 编程的硬件平台，使得不同系统的基站和终端都可以通过这一平台的 不同软件实现互通和兼容。 2、802.11g标准描述的速率为54Mbps，此为物理层传输速率，而实 际可获得的吞吐量为20-24Mbps。 输出功率为100mW（毫瓦）的802.11b/g产品覆盖距离理论值为 100m，实际覆盖距离更依赖于现实环境。

电信WLAN技术与日常维护培训资料.pptx

电信WLAN技术与日常维护培训资料.pptx
大唐电信WLAN技术与日常维 护培训资料
大唐电信科技股份有限公司
1 WLAN技术综述 设备和组网方案简介
2 3 AC查看和维护
4 AP故障排查
无线局域网简介
❖ WLAetwork） 无线局域网
❖ 主要应用
热点覆盖、企业专网、公众无线局域网、家庭等个 人用户
无线交换机(机架式AC)
产品特点
最多连接AP数 2048 最大并发用户数 64000
MX-400-II
AC设备吞吐量104 Gbps
DHCP地址池数量4K
电源冗余/风扇冗余
双主控板卡
控制器N+1冗余
模块支持热插拔
支持L2/L3无缝漫游切换
标准的CAPWAP隧道协议
应用场景
要求单台设备超过512台FIT AP集中控制的网络
WLAN标准发展
从802.11标准的发展可以看出：速度、安全、QoS、漫游是无线标准的四大核心
802.11r 802.11n 802.11e 802.11i 802.11g 802.11b 802.11a 802.11
1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 IEEE 802.11工作组，负责无线局域网标准的制定 无线速率标准：802.11（2M）、802.11b（11M）、802.11a/g（54M）、802.11n（600M） 无线安全标准：802.11i 无线QoS标准：802.11e 无线漫游标准：802.11r
AS (SIM认证)
CMNET 全 国骨干网
省 BOSS
DNS DNS
❖ IEEE802.11标准系列
❖ Wi-Fi联盟

中国移动WLAN培训资料(ppt 32页)

中国移动WLAN培训资料(ppt 32页)
czwlanmm hwlan ktwlanx
ktwlanx中X代表时长15/40/200小时
如：ktwlan40； bgwlanx 注：bgwlanx中X代表时长15/40/200小
时 qxwlanx 注：qxwlanx中X代表时长15/40/200小
时
六、业务使用方式：
修改高校WLAN密码 注：该指令需保持全部大写或全部小写
▪ 1、高校WLAN业务 ▪ 高校WLAN业务面向中国移动高校用户开放，用户通过接入
CMCC-EDU标识的WLAN网络，采用“手机号码+密码”认证方 式使用该业务。
三、业务分类：
▪ 2、公众WLAN业务 ▪ 公众WLAN业务面向中国移动手机用户开放，用户通过接入
CMCC标识的WLAN网络，采用“手机号码+密码”认证方式使 用该业务。
▪ 3、预付费卡WLAN业务 ▪ 预付费WLAN业务面向所有用户（包括中国移动用户和非中国
移动用户）开放，用户通过购买WLAN预付费卡（实体卡或者 电子卡），获取账号和密码用以登录认证，通过接入中国移 动WLAN网络使用该业务。
目录
定义及特点 业务对象 业务分类 套餐资费 计费原则 业务使用方法
六、业务使用方式：
业务类型
业务名称 开通WLAN基本功能 修改密码
注：该指令需保持全部大写或全部小写
重置密码 查询WLAN帮助信息
WLAN公众 订购WLAN公众套餐（并开通WLAN功能） 套餐
变更WLAN公众套餐
取消WLAN公众套餐
英语指令 ktwlan/sqwlan
xgwlanmm空格“旧密码”空格“新密码 ”
▪ 3、套餐扣费规则：套餐生效当日一次性扣除套餐费用。
▪ 4、超限处理方式： ▪ WLAN超过套餐内包含时长后，在未封顶时，使用标准资费计

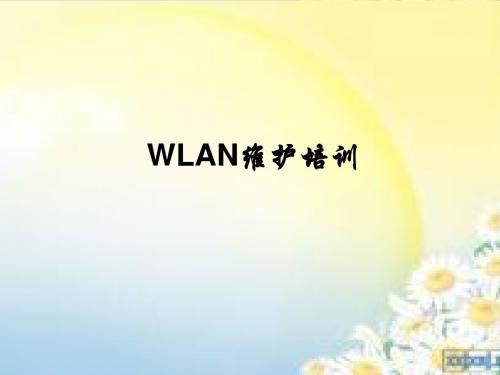

WLAN维护培训

WLAN维护培训

优势：WLAN 不受电缆束缚，可移动，能解决因有线网 布线困难等带来的问题，并且组网灵活，扩容方便，与多 种网络标准兼容，可大规模产业化及低成本、高带宽，已 经在金融、教育、医疗、民航、企业等不同的领域内得到 了广泛的应用。
WLAN定位
无线个域网（WPAN) 如蓝牙无线技术(Bluetooth)、 HomeRF
问题 成因
优化 措施
易掉线问题
问题 表象 问题 成因 用户上网过程中，常出现无故断开的故障现象，主要表现为可以 正常连接当前网络，但是在使用过程中出现断网、网页打不开、 ping 包丢包等现象 无线空口：信号恶化、覆盖盲区、存在干扰 AP设备：负荷过高引起设备重启 用户侧：网卡频繁切换到其它SSID 后台系统：Portal认证服务器帐号异常或失败记录
2015-5-19
谢谢！
增加覆盖点 根据评估结果与现场配套设施，直接对信号覆盖较差热点区域增 加放装型AP设备，或改用大功率AP设备 调整天线覆盖 （1）改用大增益天线（2）改变原有不合理的AP部署位臵（3）改 用定向天线覆盖 室分优化 检查无源器件（合路器、功分器、天馈）、有源器件（干路放大 器）指标及布放情况，优化不达标的室分结构 干扰优化 排查邻近覆盖区域间大于-65dBm的干扰信号，排查隐藏节点对本区 域的影响，需要注意不同Sta网卡接收灵敏度存在较大差异
优化 措施
AP功率规划不合理是造成用户信号不稳定的重 要原因
问题 表象
问题 成因 信号时高时低，甚至关联不上，无 法上网 获取IP地址困难 异常断网 工程：施工质量差，天线连接紧固程度不足 终端：客户端驱动程序版本过老 空口：干扰严重、处于覆盖边缘 设备：AP硬件故障、供电不稳定、传输线路不稳定
优化 措施

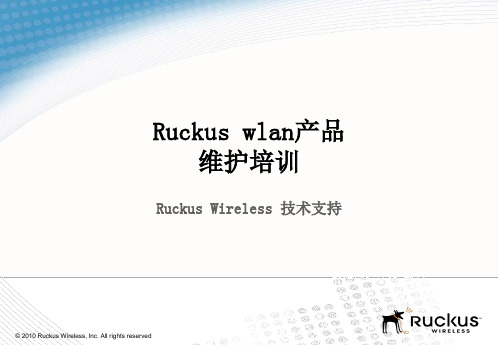

Ruckus_wlan_系统维护培训

Ruckus_wlan_系统维护培训

Agenda
产品概览 AP与AC的通信机制 维护信息采集
硬件状态 运行状态、事件和告警
调试信息
常用维护命令
常见故障
AP无法加入AC AP掉线问题 性能问题 客户端连接问题
© 2010 Ruckus Wireless, Inc. All rights reserved
选择“Apply” 按钮保存设置 由于AC的log空间有限，打开很多的调试的选项会影响AC上能够记录的调试日志的 时间长度
请在修改调试选项后做相关的几次测试后，选择保存调试信息
© 2010 Ruckus Wireless, Inc. All rights reserved
调试信息选项
调试部件 System Management Web认证 RADIUS 接入点 802.1x 802.11 Mesh RF Management 热点服务 网络管理 Web Server 描述 用户界面交互、系统配置等相关的事件 Web认证、来宾访问portal认证相关的事件 RADIUS认证和RADIUS记帐相关的事件 AP和AC的通信相关的事件，包括 AP发现AC、加入AC、设置和Firmware升级等 802.1x EAP认证相关的事件 无线终端活动相关的事件，包括终端的关联、802.11握手等 Mesh网络相关的事件,包括mesh的配置、MAP加入/断开、MAP漫游等 AP的功率调整、信道切换等相关事件 WISPr热点服务相关事件 SNMP、TR-069相关的事件 内部web服务器，SpeedFlex相关事件
© 2010 Ruckus Wireless, Inc. All rights reserved
收集AP的Support Info
如果AP是“已连接”状态，可直接在AC的“监控”－>“接入点”， 通过AP的MAC地址或说明搜索 AP 找到AP后，点击“系统信息”下载AP的信息

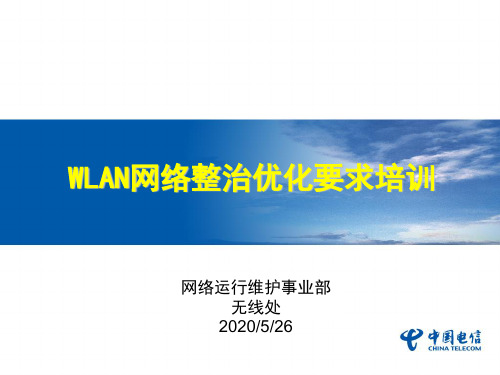

WLAN网络整治优化培训

WLAN网络整治优化培训

1. 城域网设备
进行清网排障，清除所 有历史告警，及时处理 产生的告警，确保设备 完好无损，运行状态良 好； WLAN接入的城域网设 备要纳入相关的网管系 统。
2. 接入网设备
完成设备参数设置的核查，找出存在主要问题， 制定解决方案并实施；结合工程和优化工作， 切实做好无线参数设置的调整，确保无线参数 设置的正确、合理； 及时处理AP和AC设备告警、排除隐患，确保设 备完好无损，运行状态良好； 逐步实现主流WLAN接入设备AC和AP的版本统一。
工作目标
工作内容
工作要求
实施进度
6
WLAN网络整治优化内容（ WLAN网络整治优化内容（一） 网络整治优化内容
做好WLAN网络的清网排障工作，确保网络运行状态良好
今年的清网排障工作，要对所有WLAN网元进行地毯式检查，清除网络设备（与WLAN业务相 关设备，如AP、AC，数据侧网元包括二层交换机、ADSL调制解调器、DSLAM设备、PON设 备、PORTAL服务器等）告警，及时处理设备故障，检查各网元设备历史遗留告警的排查、清 除情况。加强对设备的预检预修，排查设备的隐性故障，保证网络设备运行安全、稳定、可靠。
WLAN设备版本统一工作
加强WLAN接入设备的版本管理，整理WLAN接入网络AP和AC设备的主流厂家、设备型号和 软硬件版本信息， 收集现网运行的WLAN接入设备软件版本缺陷造成的设备吊死、用户掉线和 终端兼容性不佳等问题，并及时上报集团公司。集团将主流WLAN设备厂家推荐的软件版本发 布给各省，各省根据集团推荐的软件版本制定WLAN接入设备版本升级计划并安排实施，逐步 实现软件版本统一。
3
WLAN网络整治优化工作目标（ WLAN网络整治优化工作目标（二） 网络整治优化工作目标

通信WLAN维护培训


AP1
Intra -AC roaming
AP2
SSID：CMCC ：
SSID：CMCC ：
同一AC下用户漫游原理图
的关键原理二、WLAN的关键原理 DHCP+WEB认证 的关键原理 认证
WLAN 方式 用 户终端 物理 连接 建立 WAPI AP
Probe Request Probe Response Authentication Request Authentication Response Assocation Request
WLAN在无线网络规划中的定位 在无线网络规划中的定位
一、概述-发展趋势 概述
• WLAN标准的演进有如下四条主线： 标准的演进有如下四条主线： 标准的演进有如下四条主线 – 速率提升：802.11（2Mbps） 802.11b（11Mbps） 802.11g/a（ 54Mbps） 802.11n（320Mbps） – 安全提升： • WEP WPA WPA2 802.11i • WAPI – 应用优化：包含一系列针对应用的标准：802.11e（QoS）、802.11r （快速漫游）、802.11f（无缝漫游）、802.11h（自动频率选择和 发送功率控制）等 – AP管理：自主管理 集中管理
AP
AP
的关键原理二、WLAN的关键原理 无线接入 的关键原理
• 无线接入第一阶段：扫描（SCAN）阶段 • 若无线站点STA设成 设成infrastructure模式： 模式： 若无线站点 设成 模式 – 802.11 MAC 使用Scanning来搜索AP, 有两种方式 – 主动扫描方式 （特点：能迅速找到） • STA依次在11个信道发出Probe Request帧，寻找与STA所属 STA 11 Probe Request STA 有相同SSID的AP,若找不到相同SSID的AP，则一直扫描下 去.. – 被动扫描方式（特点：找到时间较长，但STA节电） • STA被动等待AP每隔一段时间定时送出的Beacon信标帧， 该帧提供了AP及所在BSS相关信息：“我在这里”…

无线设备硬件操作维护知识培训

定期检查电源线是否破损
保持设备清洁干燥
定期更换损坏的部件
避免将设备放在高温或潮湿 的环境中
无线设备硬件的定期维护流程
定期检查：制定维 护计划，定期对无 线设备硬件进行检 查
清理灰尘：保持设 备表面清洁，避免 灰尘影响散热和运 行
检查连接：检查无 线设备与网络连接 是否正常，排除网 络故障
软件更新：及时升 级无线设备硬件驱 动程序和软件，确 保设备正常运行
无线交换机接口：用于连接有线网络和无线 网络，通常采用RJ-45接口或SMA接口。
添加 标题
无线网卡驱动程序：用于控制无线网卡的硬 件操作，通常采用系统自带的驱动程序或第 三方驱动程序。
添加 标题
无线路由器固件：用于更新无线路由器硬件 的软件，通常采用官方提供的固件或第三方 固件。
无线设备硬件操作方法
稳定运行。
加强设备巡检： 定期对设备进 行检查，及时 发现并处理异 常情况，防止 设备损坏和生 产事故的发生。
THANK YOU
汇报人：
无线设备硬件的基本操作流程
设备开启：按照 操作指南，打开 设备电源
连接网络：设备 连接至公司内部 网络，确保可以 正常通讯
登录设备：使用 预设的用户名和 密码，登录至设 备的操作系统
检查状态：检查设 备的各项功能是否 正常，如信号强度、 电池电量等
无线设备硬件的常用操作命令
查看设备信息：通过命令行界面输入 特定命令，查看设备的硬件信息、网 络连接状态等。
故障诊断：首先需 要了解故障的具体 表现，通过观察、 测试等方式确定故 障部位
硬件更换：如果故 障部位是硬件问题， 需要更换相应的硬 件设备
软件修复：如果是 软件问题，可以通 过重新安装或更新 软件来解决

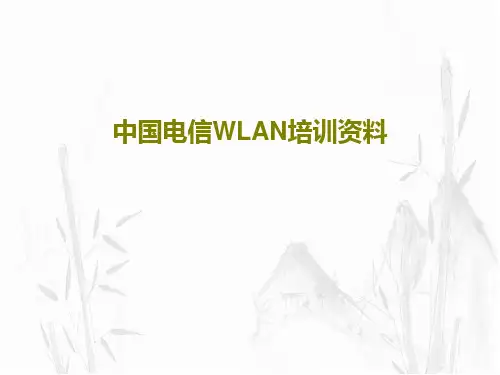

中国电信WLAN培训资料共65页
