钢铁磷化处理工艺规范
一．前处理工程概况
二．各流程控制
脱脂
使用药剂：脱脂剂
理化性质：白色粉末状混合物，碱性，弱腐蚀性，有滑腻感，50-60℃时易溶于水。特点：良好的油脂清洗能力，能在短时间内达到良好的清洁效果。
作业标准：
控制步骤：
A：试剂和设备
0.1N硫酸标准溶液，酚酞(PP)指示剂，吸管（10ml、20ml），烧杯（200ml）
B：测量步骤
1．用10ml吸管取10ml脱脂待测液置于烧杯内。
2．加入3滴酚酞指示剂。
3．用20ml吸管量取0.1N硫酸溶液滴定至红色褪去即为滴定终点。
4．所耗0.1N硫酸毫升数即为其游离碱之度数。
C：添加方法
添加量(KG)=1.8×(标准游离碱度-测量游离碱度)×容积(T)
例如：1T槽液现游离碱度为38pt，欲上升至40pt，则需添加
脱脂剂(kg)=1.8×(40-38)×1=3.6kg
注意事项和安全措施：
1．每个工作日测量游离碱度1-2次,以确保其浓度在标准范围内。
2．定时清除沉淀及漂浮物，槽液太脏影响除油效果时需更换。
3．作业人员须有防护措施，若药液沾到皮肤或眼睛，立即用清水冲洗，必要时送医就诊。
水洗
此工序目的是洗去工件上粘附的脱脂剂，须保持溢流。
酸洗
主要成份：工业盐酸。
理化性质：浅黄色液体，强酸性、强腐蚀性、易挥发，酸雾对周边金属设备有腐蚀破坏作用，需良好通风环境。
特点：除锈快，不损伤金属材质。
操作标准：
控制步骤：
A：试剂和设备
0.1NNaOH标准溶液，酚酞(PP)指示剂，吸管（10ml、20ml），烧杯（200ml）
B：测量步骤
1．用吸管取2ml盐酸待测液置于烧杯内。
2．加入3滴酚酞指示剂。
3．用20ml吸管量取0.1NNaOH溶液滴定至红色即为滴定终点。
4．所耗0.1NNaOH毫升数即为其全酸度之度数。
注意事项和安全措施：
a.每个工作日测量全酸度1-2次,以确保其浓度在标准范围内。
b.定时清除沉淀及漂浮物，槽液太脏影响除锈效果时需更换。
c.作业人员需有防护措施，若药液沾到皮肤或眼睛，立即用清水冲洗，必要时送医就诊。
水洗
此两项水洗用于清洗酸洗过后工件表面的残留酸，清除表面污物，得到洁净的金属晶体表面，便于后序处理。需保持溢流。
中和
使用药剂：中和剂。
理化性质：白色粉末，碱性，易溶于水。
特点：中和工件表面残留的酸液,特别是夹缝的酸液.
操作标准：
测量方法：
取PH试纸浸入槽中1-2秒，得到颜色与比色卡对照，与之相似的颜色所示数值即为其PH值。表调
使用药剂：#200胶钛。
理化性质：白色粉末，弱碱性，易溶于水。
特点：良好的表面调整效果，避免与酸性药剂混合。
操作标准：
测量方法：
取PH试纸浸入槽中1-2秒，得到颜色与比色卡对照，与之相似的颜色所示数值即为其PH值。磷化
使用药剂：602#皮膜剂，#800促进剂。
理化性质：602#皮膜剂：浅绿色液体，酸性，#800促进剂，浅黄色液体，弱碱性。
特点：在常温状态浸泡处理8-10分钟左右可生成均匀细腻的结晶，覆盖工件表面，增强与涂料的结合力。
作业标准：
控制步骤：
A．全酸度(TA)：
a.使用仪器：吸管、烧杯、0.1N NaOH、酚酞
b.测量步骤：
(1)取槽液10ml于烧杯内。
(2)加酚酞指示剂3滴。
(3)用0.1N NaOH溶液滴定,颜色由无色变至粉红色,10秒内不褪色,即为滴定终点。
(4)此时所消耗0.1N NaOH的毫升数即为其全酸度的度数。
B：游离酸度(FA)
a.使用仪器吸管、烧杯、0.1N NaOH、溴酚蓝（BPB）
b.测量步骤
(1)取槽液10ml于烧杯内。
(2)加溴酚蓝指示剂3滴。
(3)用0.1N NaOH溶液滴定,颜色由浅黄色消失至浅蓝色,即为滴定终点。
(4)此时所消耗0.1N NaOH的毫升数即为其游离酸度的度数。
C：促进剂浓度(AC)
c.使用仪器发酵管、氨基磺酸
d.测量步骤
(1)取槽液于发酵管内至八分满。
(2)加氨基磺酸2-3克。
(3)捂紧发酵管口并倒立，使氨基磺酸沉入管底并充分反应。
(4)观察此时所排出气体的毫升数。所对应的刻度即为促进剂浓度，也称“气点”。
添加方法：
(1)皮膜剂添加量(kg)=2×(标准全酸度－测量全酸度)×容积(T)
例如：10T槽液，现全酸度为29pt，欲上升至30pt，则需添加皮膜剂(kg)=2×(30-29) ×10=20kg。（2）促进剂添加量：每个工作日前检测促进剂“气点”，添加比例为每吨槽液2-3kg。
注意事项和安全措施：
a．每个工作日前打捞槽底的沉淀物后再使用。
b．每个工作日定时测量槽中各项数值2-3次，以确保在标准范围内。
c．作业人员需有防护措施，若药液不慎沾到皮肤或眼睛，立即用大量清水冲洗，必要时送医就诊。水洗
此工序目的是清洗磷化后的金属表面，得到整洁完好的磷化产品，保持溢流。
热水洗
此工序目的是清洗磷化后的金属表面，得到整洁完好的磷化产品，加温以利于快速干燥。
磷化分类与用途 1、按磷化处理温度分类 （1）高温型 80—98℃处理时间为10-20分钟，形成磷化膜厚达10-30g/m2,溶液游离酸度与总酸度的比值为1：（7-8） 优点：膜抗蚀力强，结合力好。 缺点：加温时间长，溶液挥发量大，能耗大，磷化沉积多，游离酸度不稳定，结晶粗细不均匀，已较少应用。 （2）中温型 50-75℃，处理时间5-15分钟，磷化膜厚度为1-7 g/m2，溶液游离酸度与总酸度的比值为1：（10-15） 优点：游离酸度稳定，易掌握，磷化时间短，生产效率高，耐蚀性与高温磷化膜基本相同，应用较多。 （3）低温型 30-50℃节省能源，使用方便。 （4）常温型
10-40℃常（低）温磷化（除加氧化剂外，还加促进剂），时间10-40分钟，溶液游离酸度与总酸度比值为1：（20-30），膜厚为0.2-7 g/m2。 优点：不需加热，药品消耗少，溶液稳定。 缺点：处理时间长，溶液配制较繁。 2、按磷化液成分分类 （1）锌系磷化 （2）锌钙系磷化 （3）铁系磷化 （4）锰系磷化 （5）复合磷化磷化液由锌、铁、钙、镍、锰等元素组成。 3、按磷化处理方法分类 （1）化学磷化 将工件浸入磷化液中，依靠化学反应来实现磷化，应用广泛。 （2）电化学磷化 在磷化液中，工件接正极，钢铁接负极进行磷化。 4、按磷化膜质量分类
（1）重量级（厚膜磷化）膜重7.5 g/m2以上。 （2）次重量级（中膜磷化）膜重4.6-7.5 g/m2。 （3）轻量级（薄膜磷化）膜重1.1-4.5 g/m2。 （4）次轻量级（特薄膜磷化）膜重0.2-1.0 g/m2。 5、按施工方法分类 （1）浸渍磷化 适用于高、中、低温磷化特点：设备简单，仅需加热槽和相应加热设备，最好用不锈钢或橡胶衬里的槽子，不锈钢加热管道应放在槽两侧。 （2）喷淋磷化 适用于中、低温磷化工艺，可处理大面积工件，如汽车、冰箱、洗衣机壳体。特点：处理时间短，成膜反应速度快，生产效率高，且这种方法获得的磷化膜结晶致密、均匀、膜薄、耐蚀性好。 （3）刷涂磷化 上述两种方法无法实施时，采用本法，在常温下操作，易涂刷，可除锈蚀，磷化后工件自然干燥，防锈性能好，但磷化效果不如前两种。 磷化用途
金属骨架表面处理工艺 表面处理工艺是通过化学反应在金属骨架表面生成一层细密的磷酸盐膜，促进胶料与金属骨架的粘合。 （一）磷化处理工艺的主要生产设备 1.磷化处理生产线一套 2.胶粘剂喷涂装置一套 3.污水处理系统一套 4.纯水装置一套 （二）生产工艺流程与控制条件 1.磷化处理生产线 （1）磷化处理生产线工艺流程 金属骨架→脱脂（碱洗）→静态水清洗→（酸洗）→动态水清洗→表面调整（停止使用）→磷化处理→静态水清洗→动态水清洗→钝化处理→（浸涂胶粘剂）→ 烘干。 磷化处理生产线6种不同的工艺流程已存贮在计算机中，由计算机控制工艺流程的运作。工艺流程具体如表1所示： （2）基本工艺条件如表2所示： （3）处理液的配制、检测与补充 处理液的配制包括脱脂液、酸洗液、磷化处理液及钝化处理液。 新配液时，处理槽中无旋转篮，清洗水须排尽；新配液搅拌后停放16~24小时，并进行浓度的测定。
a脱脂液： 新配制时：称量70kgFC-4360和80kgFL-4393BG脱脂剂倒入已清洗干净的脱脂槽中缓慢注入自来水，并不断搅拌；当水位超过溢流位时，继续注入自来水，直至与脱脂槽中的水位差为0~50mm则关闭自来水进水阀。开启脱脂槽的循环泵，保证槽内脱脂剂完全溶解。 浓度测定时，用80ml玻璃烧杯从取样口处取样。第一次的样液用来清洗烧杯，用量不少于30ml；清洗完毕后倒回脱脂槽中；用第二次的样液进行浓度测定，样液用量为30~50ml。碱度值为11±2度。 向脱脂槽脱脂剂时，槽中不能停放旋转篮。添加完毕，需开启循环泵0.5~1小时，然后浓度测定。 每班开始生产前，需测定脱脂液的碱度。生产结束后，须向脱脂槽补充自来水至溢流位。 每2个星期脱脂液的除油处理。除油处理时间为2~3小时。脱脂液每半年更换一次。 b.酸洗液的更换与浓度测量 新配制酸洗液时，领取10桶25公斤装工业浓盐酸（30%）倒入酸洗槽中，缓慢注入自来水直至规定刻度。盐酸质量百分比浓度控制在5~10%。（每两个星期抽样送实验室进行浓度检查）。超出浓度范围的应根据实际情况增补盐酸或加水稀释。盐酸罐的盐酸每半年彻底更换清理一次。对严重生锈的骨架应先进行酸洗除锈，除去锈后可在磷化线上进行磷化处理。 c.磷化处理液 新配制时，按表3称量相应重量的磷化处理浓缩液，倒入磷化处理槽中（锌系磷化用9#槽，锌钙系磷化用8#槽），缓慢注入纯水至刻度线处；用经水洗烘干的旋转篮在磷化处理槽中反复上下5次。 浓度测定时，用专用的150ml玻璃烧杯从取样口处取样。第一次的样液用于清洗烧杯，用量不少于20ml，清洗后倒回处理槽中；用第二次的取样液进行浓度测定，样液为90~110ml。检测的项目及浓度要求见表3。 当补充磷化浓缩液时，槽中不能停放旋转篮，如有，须先将旋转篮提离该槽位置后，再补充浓缩液，用原旋转篮在槽中反复上下5次后，让其在槽中旋转0.5~1小时后再浓度的测定，直至达到合格的浓度要求。 每班开始生产前，需测定磷化处理液的各项浓度，合格后，方可进行生产。生产结束后，须向处理槽中补充纯水至要求刻度。 磷化处理液每星期进行一次液渣分离处理，处理时间按沉渣量而定，分离结束后，处理液槽无沉渣；按规定进行处理液的补充与浓度测定。 磷化液两个月彻底清理更换一次，沉渣和结垢必须清理干净。 d.钝化液
磷化 目录 总述 原理及应用 磷化基础知识 1. 一、磷化原理 2. 二、磷化分类 3. 三、磷化作用及用途 4. 四、磷化膜组成及性质 5. 五、磷化工艺流程 6. 六、影响因素 7. 七、磷化后处理 8. 八、磷化渣 9. 九、磷化膜质量检验 10. 十、游离酸度及总酸度的测定 11. 十一、有色金属磷化 总述 原理及应用 磷化基础知识 总述 磷化( phosphorization )是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。磷化处理工艺应用于工业己有90 多年的历史，大致可以分为三个时期:奠定磷化技术基础时期、磷化技术迅速发展时期和广泛 应用时期。 磷化膜用作钢铁的防腐蚀保护膜，最早的可靠记载是英国Charles Ross 于186 9 年获得的专利 (B.P.No.3119) 。从此，磷化工艺应用于工业生产。在近一个世纪的漫长岁月中，磷化处理技术积累了丰富的经验，有了许多重大的发现。一战期间，磷化技术的发展中心由英国转移至美国。1909 年美国T.W.Coslet 将锌、氧化锌或磷酸锌盐溶于磷酸中制成了第一个锌系磷化液。这一研究成果大大促进了磷化工艺的发展， 拓宽了磷化工艺的发展前途。Parker 防锈公司研究开发的Parco Power 配制磷化液，克服T 许多缺点，将磷化处理时间提高到lho 1929 年Bonderizing 磷化工艺将磷化时间缩短至10min, 1934 年磷化处理技术在工业上取得了革命性的发展，即采用了将磷化液喷射到工件上的方法。二战结束以后，磷化技术很少有突破性进展，只是稳步
;. 重庆龙江汽车有限公司 驾驶室涂装工艺流程图 产品型号 YZ1040 文件编号 产品名称 WLJA-I 轻卡 共 3 页 零件图号 5000010K01-00 零件名称 白车身总成 关键特性（按顾客要求） ● 特殊特性 ☆ 一般特性○ 流程图： 工件预清洁 上挂 预脱脂 脱脂 水洗1 水洗2 表调 磷化 水洗3 转挂 烘烤 强冷 不合格返修 合格驾驶室 刮灰 打磨 涂焊缝密封胶 喷PVC 喷中涂层漆 中涂烘干 中涂强冷 中涂层检查补灰 中涂打磨 面漆前擦净 喷面漆 面漆流平 面漆烘干 面漆强冷 面漆检查抛光 检验 合格入库 不合格返修 检测 水洗4 纯水洗1 吹水 阴极电泳 UF1洗 UF2洗 纯水洗2 沥水及吹水
;. 批准：审核：校对：编制：
;. 重庆龙江汽车有限公司 涂装工艺流程图 产品型号 YZ1040 文件编号 第 页 产品名称 WLJA-I 轻卡 零件图号 2801000K01-00 零件名称 车架总成 关键特性（按顾客要求） ● 特殊特性 ☆ 一般特性○ 流程图： 合格车架入库 工件预清洁 上挂 预脱脂 脱脂 水洗1 水洗2 表调 磷化 水洗3 转挂 烘烤 强冷 不合格返修 检测 水洗4 纯水洗1 吹水 阴极电泳 UF1洗 UF2洗 纯水洗2 沥水及吹水
;. 批准：审核：校对：编制：
;. 重庆龙江汽车有限公司 涂装工艺流程图 产品型号 YZ1040 文件编号 第 页 产品名称 WLJA-I 轻卡 零件图号 5000010K01-00 零件名称 货箱总成 关键特性（按顾客要求） ● 特殊特性 ☆ 一般特性○ 流程图： 面漆前擦净 喷面漆 面漆流平 面漆烘干 面漆强冷 面漆检查抛光 合格入库 不合格返修 合格车厢 工件预清洁 上挂 预脱脂 脱脂 水洗1 水洗2 表调 磷化 水洗3 转挂 烘烤 强冷 不合格返修 检测 水洗4 纯水洗1 吹水 阴极电泳 UF1洗 UF2洗 纯水洗2 沥水及吹水 检验
磷化工艺 开放分类：化学工程、化学工艺、化工术语 （I）基本原理及分类 磷化工艺过程是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。 1 基本原理 磷化过程包括化学与电化学反应。不同磷化体系、不同其材的磷化反应机理比较复杂。虽然科学家在这方面已做过大量的研究，但至今未完全弄清楚。在很早以前，曾以一个化学反应方程式简单表述磷化成膜机理： 8Fe+5Me(H2PO4)2+8H2O+H3PO4 Me2Fe(PO4)2?4H2O(膜)+Me3(PO4)?4H2O(膜)+7FeHPO4(沉渣)+8H2↑ Me为Mn、Zn 等，Machu等认为，钢铁在含有磷酸及磷酸二氢盐的高温溶液中浸泡，将形成以磷酸盐沉淀物组成的晶粒状磷化膜，并产生磷酸一氢铁沉渣和氢气。这个机理解释比较粗糙，不能完整地解释成膜过程。随着对磷化研究逐步深入，当今，各学者比较赞同的观点是磷化成膜过程主要是由如下4个步聚组成：①酸的浸蚀使基体金属表面H+浓度降低 Fe –2e→ Fe2+ 2H2－+2e→2[H] (1) H2 ②促进剂（氧化剂）加速 [O]+[H] → [R]+H2O Fe2++[O] → Fe3++[R] 式中[O]为促进剂（氧化剂），[R]为还原产物，由于促进剂氧化掉第一步反应所产生的氢原子，加快了反应（1）的速度，进一步导致金属表面H+浓度急剧下降。同时也将溶液中的Fe2+氧化成为Fe3+。 ③磷酸根的多级离解 H3PO4 H2PO4－+H+ HPO42－+2H+ PO43－+3H－（3） 由于金属表面的H+浓度急剧下降，导致磷酸根各级离解平衡向右移动，最终为PO43-。 ④磷酸盐沉淀结晶成为磷化膜 当金属表面离解出的PO43－与溶液中（金属界面）的金属离子（如Zn2+、Mn2+、Ca2+、Fe2+）达到溶度积常数Ksp时，就会形成磷酸盐沉淀 Zn2++Fe2++PO43－+H2O→Zn2Fe(PO4)2?4H2O↓ （4） 3Zn2++2PO43－+4H2O=Zn3(PO4)2?4H2O↓ （5） 磷酸盐沉淀与水分子一起形成磷化晶核，晶核继续长大成为磷化晶粒，无数个晶粒紧密堆集形而上学成磷化膜。 磷酸盐沉淀的副反应将形成磷化沉渣 Fe3++PO43－=FePO4 （6） 以上机理不仅可解释锌系、锰系、锌钙系磷化成膜过程，还可指导磷化配方与磷化工艺的设计。从以上机理可以看出：适当的氧化剂可提高反应（2）的速度；较低的H+浓度可使磷酸根离解反应（3）的离解平衡更易向右移动离解出PO43-；金属表面如存在活性点面结合时，可使沉淀反应（4）（5）不需太大的过饱和
喷粉工艺流程说明 标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-
喷粉工艺流程说明 一、工艺流程说明: 1、剪板:将外购的钢材卷料按一定的规格经过裁剪机裁剪。（N1）（裁剪机） 2、冲压成型：将剪板后的钢材卷经冲压机冲压，形成需要的形状。（N2）（冲压机） 3、水洗:将冲压后的钢卷用自来水进行人工清洗。（W1） 4、除油：通过添加碱的溶液清洗附着在钢材上的油污。（W2） 5、水洗:用自来水进行清洗，除去多余的碱液。（W3） 6、酸化：在酸性溶液中去掉钢材的表面硬化层，提高磷化质量。（W4） 7、水洗：除去钢材上多余的酸。（W5） 8、表调：通过含有胶态的磷酸钛的水溶液使钢材在磷化前形成次中膜，加快磷化速度，细化磷化结晶增加磷化的结晶点。 9、磷化：将前处理过的钢材放入磷化液中，形成磷化膜。（W6） 10、水洗：用自来水冲洗，清除钢材上多余的磷化液，防止残留的磷酸盐在日后防腐过程中参与电化学腐蚀。（W7） 11、烘干：在电烤炉中将磷化水洗后的钢材烘干。
12、喷粉：将钢材送入喷粉室进行静电粉末喷涂作业。（G1、N3） 工作原理：在喷枪与工件之间形成一个高压电晕放电电场，当粉末粒子由喷枪口喷出经过放电区时，便补集了大量的电子，成为带负电的微粒，在静电吸引的作用下，被吸附到带正电荷的工件上去。当粉末附着到一定厚度时，则会发生“同性相斥”的作用，不能再吸附粉末，从而使各部分的粉层厚度均匀，然后经加温烘烤固化后粉层流平成为均匀的膜层。 13、固化：在高温烘烤箱中（约200℃左右）下将涂层熔融、流平、交流固化。 14、下线：将产品下线准备出售。 G1是喷粉时产生的粉尘;N1是剪板机剪板时产生的机械噪声;N2是冲压机冲压时产生的机械噪声;N3是喷粉是产生的机械噪声;W1含金属残渣及油类废 水;W2含油的碱性废水;W3含碱废水;W4含金属离子的酸性废水;W5含酸废水;W6含胶体钛的磷酸盐溶液;W7含磷化液的水溶液。 二、防护措施： 1、废水（W） 1、生活污水略 2、工业废水 项目在除油、酸化、表调、磷化的处理液使用一段时间后需更换，属于危险废物（《国家危险废物名录》HW17表面处理废物），交由有资质的公司处理；水洗过程中的流动清洗废水含废渣、油类和磷元素，将清洗废水混合后，经隔油沉淀、和A/O法处理（A/O法前调节PH至6-9）达到 （DB44/26-2001）第二时段二级标准后排放。 2、废气（G） 项目在喷粉过程中产生粉尘。 喷出的粉末一部分吸附到零件表面(一般为50%到70%)外，其余部分自然沉降，沉降到喷粉室底部的粉末收集后通过粉泵进入旋转筛重新利用。排放出去的气体中含少量粉尘，气体通过水池经楼顶水池吸收后高空 5米排放，带有液体的粉末经干燥后重复利用。 3、噪声略
设 3个工位.需 4 人 涂装车间工艺流程图 38Jph(4.28m/min). 二楼 预清理洪流冲洗槽预脱脂脱脂第一水洗第二水洗表调磷化第三水洗第四水洗第一纯水洗第二纯水洗 白车身 设 2 个工位.需 1人. 一楼设3个工位需4人存 80 台电泳车. 38Jph(3.79m/min) 机器人 4 台38Jph(3.79m/min) 一楼38Jph(3.48m/min) 二楼 焊缝密封 IBS检查及换夹具纯水喷洗槽纯水浸洗槽UF3 喷洗槽UF2 浸洗槽UF1 喷洗槽电泳 （自动）电泳烘干 设 9个工位.需24人.一楼离线钣金设 1个工位 .机器人 4台设1个工位.需2人存 22台涂胶车.设 7 个工位。需12 人.13 台机器人二楼 38Jph(3.21m/min)二楼38Jph(4.12m/min)一楼38Jph(4.43m/min) 38Jph (3.79m/min)38Jph(36m/min)一楼38Jph(36m/min)一楼 焊缝密封（人工）遮蔽下底板喷 PVC卸遮蔽裙边喷涂 胶烘干电泳打磨擦净中涂 （UBS）(RPP) 设1个工位.需4人设1个工位 . 机器人 4台设 1个工位 . 机器人 2台设 1个工位.需3人 38Jph(36m/min) 一楼38Jph(36m/min) 一楼38Jph(36m/min)一楼 离线打磨38Jph(4.43m/min) 机器人 2台二楼 送总装贴膜报交检查精修清漆色漆闪干色漆中涂闪干 面漆烘干 设4个工位.需 4 人设 8个工位.需15 人存 65 台面漆车二楼15 台机器人二楼17 台机器人二楼 38Jph(4.12m/min）一楼38Jph(4.12m/min）一楼38Jph(3.48m/min)38Jph(4.43m/min)38Jph(4.43m/min)
酸洗磷化作业指导书 1.0适用范围: 适用于酸洗磷化作业过程. 2.0材料准备 2.1材料数量：棒材，20-30根/次；盘材，1吨/次。 2.2材料表面处理 棒材：将材料表面的油污、污物擦拭干净备用； 盘材：将材料表面的灰尘、污物吹净备用。 2.3材料的防护： 化工材料：是否专人负责管理，管理措施是否落实到位，要防止丢失、损坏、污染、高温日晒、雨淋等。 金属材料：防止生锈，潮湿、磕碰、划伤等。 3.0设备及工装准备： 3.1天车：检查天车运行是否平稳，可靠，开关是否灵敏，电机是否正常、钢丝绳油污缠绕机其他影响安全使用的隐患； 3.2吊具及锁具：检查吊具索具是够牢固，有无裂纹、断裂、严重磨损、变形、紧固件松动等影响吊装安全的缺陷。 3.3电器及加热设备：空开、漏电保护器等电器件动作是否可靠、热电耦是否有效、精度是否合格、接地是否可靠、加热管的接线及工作是否可靠、三相电压及电流是否平衡。加热过程中池区周围要设有明显的防触电警示标示。 3.4水泵：工作是否正常，压力和出水量是否符合使用要求。防酸泵工作是否正常。 3.5水池：水池内的液面高度是否符合要求，是否有漏液现象，托料架是否有明显变形或开裂，是否有影响使用的其他缺陷。 3.6环境：工作时是否通风良好，人员防护器具是否有效，是否在就近有干净的水源供人员防护清洗用水，停工时的水、酸、电的防护措施是否有效。以上工作确认无误后，方可进行生产。 4.0操作步骤 4.1酸洗 4.1.1配制酸洗液 4.1.1.1酸洗液浓度要求一般为20﹪. 4.1.1.2在夏季可在18﹪，如果挥发严重，可适当加入酸雾抑制剂，如果腐蚀速度过快，可适当加入缓释剂。 4.1.1.3方池酸洗液底部至液面的最终高度为1.65~1.7米； 4.1.1.4长池酸洗液底部至液面的最终高度为0.45?0.5米； 4.1.1.5分别根据盐酸进货时的浓度确定在方池和长池中浓酸和清水的比例，盐酸浓度的测定方法见本节4.1.2。 4.1.2首次配制时：先将淸水注入酸洗池，达到需要的高度后，将浓盐酸注入
脱脂、酸洗、表调、磷化表面处理的技术介绍 一. 脱脂、酸洗、表调、磷化常作为表面处理的预处理或中间处理工序 二. 脱脂定义 工件在进行化学成膜之前，必须先除去表面的油脂及附着在表面的灰尘、锈迹、金属细铁屑等污物，才能保证转化膜化学反应的顺利进行，使转化膜与金属基体牢固结合，获得质量优良的转化膜。除油的方法包括机械法、化学法两类。机械法主要是：手工擦刷、喷砂抛丸、火焰灼烧等。化学法主要是：溶剂清洗、强碱液清洗、低碱性清洗剂清洗、酸性清洗剂清洗。 三.酸洗定义 1.指清洁金属表面的一种方法。通常与预膜（pre-passiviting treatment）一起进行。一般将制件浸入硫酸等的水溶液，以除去金属表面的氧化物等薄膜。是电镀、搪瓷、轧制等工艺的前处理或中间处理。 2. 方法说明 1）.利用酸溶液去除钢铁表面上的氧化皮和锈蚀物的方法称为酸洗。氧化皮、铁锈等铁的氧化物(Fe3O4，Fe2O3，FeO等)与酸溶液发生化学反应，形成盐类溶于酸溶液中而被除去。 2）.酸洗用酸有硫酸、盐酸、磷酸、硝酸、铬酸、氢氟酸和混合酸等。最常用的是硫酸和盐酸。在酸洗时务必加入酸洗缓蚀剂，防止酸对金属的腐蚀。 3）.酸洗工艺主要有浸渍酸洗法、喷射酸洗法和酸膏除锈法。一般多用浸渍酸洗法，大批量生产中可采用喷射法。钢铁零件一般在10%～20%(体积)硫酸溶液中酸洗，温度为40℃。当溶液中含铁量超过80g/L，硫酸亚铁超过215g/L时，应更换酸洗液。常温下，用20%～80%(体积)的盐酸溶液对钢铁进行酸洗，不易发生过腐蚀和氢脆现象。由于酸对金属的腐蚀作用很大，需要添加缓蚀剂。清洗后金属表面成银白色，同时钝化表面，提高不锈钢抗腐蚀能力。采用浓度为5%~20%的硫酸水溶液，清除工件表面氧化皮和粘附盐类的工艺称为硫酸酸洗法。 四．表调定义 1.表调就是表面调整，是把工件放入装有表调液的槽子里进行表面调整处理的过程。有人说我们的磷化液不需要表调，也可以做的很好，其实这种说法是完全错误的。 2..表调的作用:
(一)利用酸溶液去除钢铁表面上的氧化皮和锈蚀物的方法称为酸洗。氧化皮、铁锈等铁的氧化物(Fe3O4，Fe2O3，FeO等)与酸溶液发生化学反应，形成盐类溶于酸溶液中而被除去。酸洗用酸有硫酸、盐酸、磷酸、硝酸、铬酸、氢氟酸和混合酸等。最常用的是硫酸和盐酸。酸洗工艺主要有浸渍酸洗法、喷射酸洗法和酸膏除锈法。一般多用浸渍酸洗法，大批量生产中可采用喷射法。钢铁零件一般在10％～20％(体积)硫酸溶液中酸洗，温度为40℃。当溶液中含铁量超过80g/L，硫酸亚铁超过215g/L时，应更换酸洗液。常温下，用20％～80％(体积)的盐酸溶液对钢铁进行酸洗，不易发生过腐蚀和氢脆现象。由于酸对金属的腐蚀作用很大，需要添加缓蚀剂。清洗后金属表面成银白色，同时钝化表面，提高不锈钢抗腐蚀能力。?? ??(二)为了消除硅藻土载体表面吸附，减少色谱峰拖尾，载体在使用前需进行酸洗或碱洗处理。酸洗是把载体用6mol/L盐酸浸煮2h或浓盐酸加热浸煮30min，过滤，用水洗至中性，烘干。酸洗可除去表面上的铁、铝、钙、镁等杂质，但不能除去硅醇基。酸洗载体适宜于分析酸性样品。?? ??（三）酸洗常用的酸为：盐酸、硫酸、硝酸、磷酸、氢氟酸。在酸洗时务必加入 酸洗缓蚀剂，防止酸对金属的腐蚀。 ?????钢丝酸洗后还要中和与润滑，因此它的工艺过程包括去锈、酸洗、水洗、涂层、干燥等5～8个流程。由于各种钢丝的生产工艺不同，其酸洗工艺也不同。??????1.适用于线材、半成品拉制的酸洗方法? ?????现以线材为例，叙述几种常用酸洗工艺。至于经过热处理的半成品，一般不另行剥壳去锈即直接进入酸洗。其它操作顺序则与线材相同。? ?????(1)以剥壳、上石灰糊为主的酸洗工艺其工艺流程为。? ?????线材—啼剥壳去锈—→酸洗—→水洗—→高压水冲洗—→上油脂石灰糊—→干燥?
锻造齿轮 一、圆柱齿轮锻造 1、圆柱齿轮的滚扎成型 1.1齿轮滚扎成型原理 齿轮轧制成形目前主要分为热轧和冷轧。热轧齿轮一般将安装在轧机上的齿坯感应快速加热到l00O℃，此时金属流动性好，容易成形，而且轧制速度快，热量还来不及向齿坯内部传导，齿坯内部则保持较低温度和较高的硬度和刚度，使齿坯处于外柔内刚的理想状态，然后利用与所需齿轮的配对齿轮对齿坯进行，齿轮滚轧成形工艺就是一种高效率生产高强度，高精度齿轮的方法。 齿轮滚轧成形是以齿轮展成法为基础，使坯料产生塑性变形而生产齿轮的方法。热轧齿轮的力小，而且金属纤维沿轮廓变化，有利于提高齿轮强度。冷轧与热轧齿轮原理相同，只是冷轧是在室温下进行，因此，冷轧成形力较大，但冷轧成形齿轮精度高。它多用于模数的传动齿轮和细齿零件。轧制成形的齿轮根据生产条件的不同，精度也会有所变化。工艺与切屑工艺相比，最明显的优势就是生产效率高，材料利用率高，齿轮强度高。于荣贵，D．Schmoeckl 等人指出热轧成形齿轮的精度可以达到IT6～IT8。洛阳东方红拖拉机厂指出热轧成形的齿轮精度与冷轧相比较大，用热轧成形齿轮余留O．1--49．25mm加工余量，进行冷挤精加工提高齿轮精度。并用实验证明冷挤精加工工艺将热锻齿轮精度提高l-2个精度等级‘26H381。
1.2齿轮滚扎过程中参数计算 直齿圆锥齿轮摆辗成形的辗压力随摆头倾角、下模进给速度、摩擦系数以及摆辗阶段等因素的变化而变化。通过有限元模拟分析,对最大辗压力与下模进给速度和摩擦系数的关系进行了研究,得出了有关规律:在摆角γ取2°时,进给速度从1.5增加到3.5 mm.s-1时,辗压力增加106%~176%;摩擦系数从0.12增加到0.50时,辗压力增加23%~64%。研究结果对优化工艺参数、摆辗设备的结构设计和模具强度设计具有指导意义。 摆辗成形过程中, 坯料和模具受力的大小和受力区域都在随摆头的转动而变化。影响摆辗力的因素主要有摆头倾角、下模进给速度和摩擦系数等。在本文模拟分析中, 将机器的摆头角定为2°, 只改变摩擦系数和下模进给速度[5-6]。金属在冷塑性成形的情况下, 坯料与模具之间的摩擦系数变化范围大致为011～014 ; 下模的进给速度为115 ～315 mm, 速度过大将严重影响模具寿命, 过小会使生产效率过低。本文对这两组参数适当组合利用DEFORM23D 软件模拟得出在不同参数下的最大辗压力, 表1 列出了摆角γ在2°时, 进给速度υ、摩擦系数μ与最大辗压力p 的关系。山西永鑫生锻造可按图纸尺寸、化学成分、技术要求锻造、机加工、热处理、同步完成。 1.3数值模拟及结果分析 表1 最大辗压力p ( kN) 数值表(γ= 2°) Table 1 Data of p ( kN) (γ= 2°)
XXXX有限公司 VKSOP-A0.038-2018 作业指导书 受控状态：□受控□不受控 文件名称：涂装工艺流程 版本号： 编制： 审核： 批准： 分发号： 年月日发布年月日实施 说明：本文件只供公司内部使用，其他单位或个人不得将该文件据为已有，更不得复印、拷贝。
涂装工艺流程
涂装工艺流程 涂装工艺流程 一、设备进入涂装车间 1 刮灰、打磨。 1．1 刮原子灰的工件表面先用300-400目水，用手磨机打掉焊疤磨平整，用钢丝球打掉铁锈以便原子灰与工件表面的附着力起良好结合。 1．2 将工件表面用天那水把油脂清洁干净。 1．3 原子灰调配，按原厂工艺规定100：2∽3kg。根据冬天、夏天实际气候，可适当增减。调配均匀后开始涂刮。时间为3—6分钟，反则原子灰固化，报废。（材料采用耐高温的原子灰） 1．4 工艺要求用橡皮刀、钢皮刀等工具将焊缝凹凸缺陷刮平整，不得有明显的刮痕或边角残渣。 1．5 原子灰常规干燥时间25℃一小时，30分钟就可以打磨。 1．6 打磨，按涂层表面质量而定，用360目—400目水砂纸粘在气磨机上，原则上是去高留低，将原子灰部分反复水磨光滑。（特殊情况可用240目砂纸。）1．7 刮二道灰前检查前工序。将缺陷较严重的部位用灰刀（记号笔）做上标记。先将有记号的部位，用刮灰工具进行一次细致的刮涂（刮灰可连续涂刮法进行）1．8 二次打磨：用300-400目水磨砂纸反复细致地水磨至原子灰与车身玻璃钢结合平整光滑。洗净磨灰（原子灰浆）并擦净，晾干或烘烤干。 二、喷中涂漆 2．1 清洁，用吹尘枪吹去车身上的浮尘，水及纤维等，再用粘性抹布擦净车身的每一部位灰尘。 2．2 调配底漆，按照提供方厂家技术参数来定。油漆粘度一般为25秒—30秒。2．3 喷一道以重叠1/2中湿喷，要求漆膜厚度为10——15 um。喷二道以重叠3/4全湿喷，漆膜厚度为15——20 um。两道间隔5分钟，漆膜厚度：30—40 um 三、找缺陷、刮灰、打磨 3．1 细找缺陷、，用记号笔做上记号，用细原子灰或红灰细致将漆膜表面上的针孔、砂痕等细小缺陷刮涂平整。 3.2 刮涂时，原子灰层一定要刮光滑，不能多刮、漏刮，否则费料、费力、费工
铸铁件的黑色磷化 铸铁件的黑色磷化工艺难点在于,铸铁件晶粒结构疏松、工件表面不平整,磷化后清洗水易积留,使得工件抗腐蚀能力下降,易生锈发黄,同时铸铁件的机加工面易掉色也是黑色磷化工艺处理面临的难点。 针对铸铁件的特点,我公司及时消化和吸收国内及国际表面处理的前沿技术，经长期的试验研究，成功推出了铸铁件黑色磷化工艺专用PZn-9型低温锌系磷化剂和PH-32型黑色表调剂,并应用于生产实践中，该系列产品完好的解决了铸铁件在黑色磷化工艺处理过程中所遇到的技术难题,在市场上应用几年来,取得了良好效果及客户好评。现就以某阀体工件(铸铁件,出口,要求较高)的工艺为例,简单介绍该工艺如下：(铸铁件黑色磷化工艺，一般为槽浸) 1.1工艺流程:脱脂→水洗→酸洗→水洗→表调→水洗→磷化→水洗→热水洗→脱水→浸油 工序工艺过程工艺条件质量指标备注 1表面预处理对重油污、重锈进行人工预处理去除严重油污、毛刺、重锈迹 2装挂根据工件结构，注意工艺孔排气液应良好 3脱脂POH-11脱脂剂 30~50Kg/m3 PH值:11~13 温度：60-75℃ 时间：10min去除表面动植物、矿物油等，参照GB/T13312-91标准。 6水洗工业自来水 PH:7~8 温度：RT（常温） 时间：0.5min去除工件表面脱脂剂生产中保持溢流，应经常更换槽液 7酸洗工业盐酸：300—500Kg/m3 POR-2添加剂：10Kg/m3 温度：RT（常温） 时间：10min无油无锈呈金属银白色 参照JB/T6978-93标准 9水洗工业自来水溢流 PH:6~7 温度：RT（常温） 时间：0.5min保持溢流，应经常更换。 11黑色表调PH-32黑色表调剂 原液：水=1：8（体积比） 时间：5-10分钟 PH:2.2~2.5 温度：RT
塑胶喷涂的工艺流程
喷涂车间的工艺流程图 注：此流程不包括前期的打板作业流程 一、生产备料： 素材的领取、油漆领取与调配、治具的二次加工、各生产消耗品及劳保用品领取 二、喷涂前表面处理： 使用白电油（或酒精）清除素材表面的油污、灰尘等，油污与 灰尘主要来自于素材注塑时的脱模剂以及在转运和库存过程中沾上的灰尘。这些油污、灰尘如果没有 去除，将会直接影响到喷涂产品的品质。 三、治具安装：
治具包括二次治具（塑胶转盘）和一次治具（直接与工件相接触的那部分）。喷涂产品通常有两个面， 一面要求喷漆，另一面则不能沾上油漆，否则就判定为不良品。一次治具除了起到固定工件的作用外，还起到防止油漆喷到不能沾上油漆的那些部位，所以一次治具设计时要考虑具体产品的外形及要求，不同的产品要求有不同的一次治具。二次治具主要起到连接一次治具与流水线吊柱的作用，它的主体部分---中心转盘保持不变，而与一次治具的连接部分设计成可拆卸，具体的排布数量和间隔视喷涂产品的尺寸大小而定。由于在喷涂过程中漆膜的涂敷，治具都有一定的使用寿命，经过几个生产循环之后，都要求报废旧治具，更新治具。治具的安装是指将待喷工件顺着与治具相对应的方向固定于治具上。本工序采用流水线作业，治具安装时不可强力挤压，以防工件产生变形。 四、手动静电除尘： 待喷产品由于摩擦等作用，可能在其表面积聚一些静电荷。这 些静电荷是吸附一些微小尘埃的主要来 源。手动静电除尘就是工人利用静电风枪，在中和消除静电的同时依靠风力的作用除去尘埃，以达到净化产品表面的作用。此工序设有一个抽风柜，以使这些去除的尘埃及时排出车间。 五、转件： 此工序主要起到待上线产品的转存作用，即产品在不同的传送带上转存，以提高效率。此工序与治具 安装都用到传送带，其中传送带的控制操作面板可以启动、关闭传送
酸洗磷化工艺 一、目的：除去线材表面的氧化膜，并且在金属表面形成一层磷酸盐薄膜，以减少线材抽线以及冷墩或成形等加工过程中，对工模具的擦伤。 二、作业流程： （一）、酸洗：将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟，其目的是除去线材表面的氧化膜。 （二）、清水：清除线材表面的盐酸腐蚀产物。 （三）、皮膜处理：将盘元浸入磷酸盐，钢铁表面与化成处理液接触，钢铁溶解生成不溶性的化合物（如Zn2Fe（Po4）2?4H2o）,附着在钢铁表面形成皮膜。 （四）、清水：清除皮膜表面残余物。 （五）、润滑剂：由于磷酸盐皮膜的摩擦系数并不是很低，不能赋予加工时充分的润滑性，但与金属皂（如钠皂）反应形成坚硬的金属皂层，可以增加其润滑性能。 酸洗 1）盐酸溶液浓度一般控制在5%?25%。每天开始工作前要检查酸洗液浓度，并检查每槽酸液位，当酸槽液位不够时，需根据酸槽浓度添加酸或加水，补充到所需液位；当亚铁粒子浓度较高时，一般不再加入新酸。当酸液浓度小于5%,氯化亚铁含量大于150克/升时，需更换新酸。 2）两个盐酸槽中配置不同浓度的盐酸，分别为5%v低浓度W 10%
10%V中等浓度＜20%线材经过酸池顺序为低浓度到中等浓度，对 退火后中碳合金钢只在低浓度酸液中酸洗。酸洗时间与温度、酸液浓度、氧化皮厚度形态及盘料的粗细等有关， 3）为了盘料在酸池中浸泡时间的同步，退火线和非退火线、氧化皮 厚与氧化皮薄的盘料不准安排在同一吊钩上生产； 4）待酸洗的材料上不能沾上油污，尤其要防止行车滴油污染材料。5）酸洗时要松捆酸洗，不要扎腰。操作中要认真检查、勤翻料。 6）对于退火异常线材表面氧化皮难以除去或表面污垢难以去除的线材应在弱酸中浸泡10?20分钟后进行水洗，水洗过后放在酸洗区域外生锈1?2天后，再次酸洗； 7）酸洗作业中，若遇行车损坏或停电等其他特殊状况而不能继续操作时，要注意浸泡在酸中线材的品质，并向主管反映处理。 6.冲洗 1）线材从酸洗槽中吊起时应在酸槽上方停留片刻，以防过多的酸液 带入水洗槽中； 2）水洗槽中的水保持活水溢流； 3）用水冲洗线材上污垢时，连吊杆一起冲洗干净，直到吊杆上滴下 来的水无黄色锈水为止； 7磷化： 1）每天工作前要先进行溶液分析，磷酸盐的浓度和温度控管要参看 表2； 2）磷化槽的液位一定要能完全覆盖线材；
磷化基础知识 1.总括 磷化（phosphorization）是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。磷化的主要目的是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与耐腐蚀能力；在金属冷加工工艺中起减摩润滑的作用。磷化处理工艺应用于工业已有90多年的历史，大致可以分为三个时期：奠定磷化技术基础时期、磷化技术迅速发展时期和广泛应用时期。 磷化膜用作钢铁的防腐蚀保护膜，最早的可靠记载是英国Charles Ross于1869年获得的专利（B.P.No.3119）。从此，磷化工艺应用于工业生产。在近一个世纪的漫长岁月中，磷化处理技术累积了丰富的经验，有了重大的发现和突破。一战期间，磷化技术的发展中心由英国移至美国。1909年美国T.W.Coslet将锌、氧化锌或磷酸锌盐溶于磷酸中制成了第一个锌系磷化液。这一研究成果大大促进了磷化工艺的发展，拓宽了磷化工艺的发展前途。Parker防锈公司研究开发的Parco Power配制磷化液，克服了许多的缺点，将磷化处理时间提高到了1hr。1929年Bonderizing磷化工艺将磷化时间缩短到了10min，1934年磷化处理技术在工业上取得了革命性的发展，即采用了将磷化液喷射到工件上的方法。二战结束后，磷化技术很少有突破性的进展，只是稳步的发展和完善。磷化广泛应用于防蚀技术，金属冷变形加工工业。这个时期磷化处理技术重要改进有：低温磷化、各种控制磷化膜膜重的方法、连续钢带高速磷化。当前，磷化技术领域的研究方向主要是围绕提高质量、减少环境污染、节省能源进行。 2.分类 2.1.按照磷化处理温度分类 （1）高温型 80℃以上处理。形成的磷化膜较厚，可以达到10~30g/m2，处理液的游离酸度（FA）和总酸度（TA）的比值（以下称作酸比）为1：（4~8） 优点：膜耐蚀性强
黑色锰系磷化工艺文件 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
黑色磷化液工艺流程及使用方法 三、工艺流程： 1、本流程主要规定了钢铁制件在进行高温磷化时的表面处理工艺流程、工艺条件、工艺参数、槽液配制、槽液的分析化验及维护调整方法。 工艺流程 2、涂装前处理材料的选择： 2.1 选用TL-9687型常温快速脱脂清洗剂进行常温脱脂处理。 2.1.1产品特点：常温使用，节省能源，操作方便，脱脂时间短，使用寿命长等特点，是一种非常优良的脱脂清洗剂。 2.2 选用TL-003型黑色磷化专用表面调整剂。 2.3 选用TL-3107覆膜剂，进行磷化处理。 2.3.1 TL-3107覆膜剂A液。 3、工艺条件： 3.1 脱脂 3.1.1 产品型号:TL-9687 3.1.5 PH 值：12-14 3.1.6 温度: 常温（18℃-45℃） 3.1.7 时间: 10-15min（视工件表面油污程度而定） 3.2 水洗(溢流)
3.2.1 产品型号:新鲜自来水 3.2.2 PH 值:6-8 3.2.3 温度:常温 3.2.4 时间:1-3min 3.4 酸洗 3.4.1产品型号：工业盐酸 3.4.2TL-4酸洗添加剂（按5%添加） 3.4.3配比：盐酸配制成含量约20-25% 3.4.4温度：常温 3.4.5时间：10-15min（视工件表面锈蚀程度而定）3.5 水洗 (溢流) 3.5.1 产品型号:新鲜自来水 3.5.2 PH 值: 6-8 3.5.3 温度: 常温 3.5.4 时间: 1-3min 3.6 水洗 (溢流) 3.6.1 产品型号: 新鲜自来水 3.6.2 PH 值: 6-8

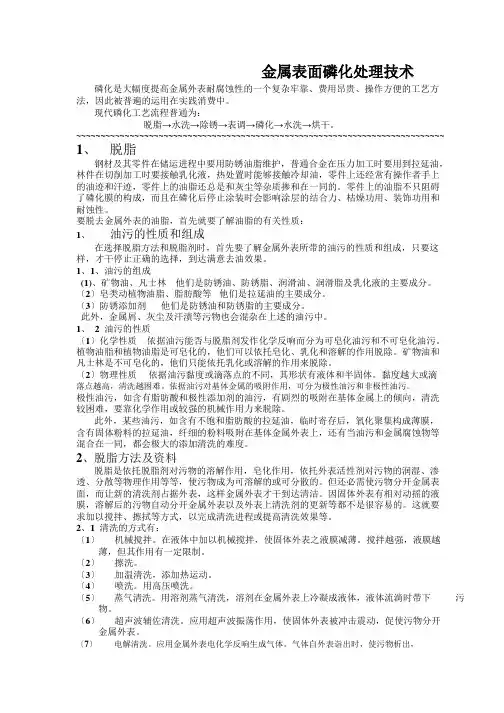

磷化处理在实际生产中的应用 磷化是大幅度提高金属表面耐腐蚀性的一个简单可靠、费用低廉、操作方便的工艺方法，因此被广泛的应用在实际生产中。 现代磷化工艺流程一般为： 脱脂→水洗→除锈→表调→磷化→水洗→烘干。 1、脱脂 钢材及其零件在储运过程中要用防锈油脂保护，一般合金在压力加工时要用到拉延油，林件在切削加工时要接触乳化液，热处理时可能接触冷却油，零件上还经常有操作者手上的油迹和汗迹，零件上的油脂还总是和灰尘等杂质掺和在一起的。零件上的油脂不仅阻碍了磷化膜的形成，而且在磷化后进行涂装时会影响涂层的结合力、干燥性能、装饰性能和耐蚀性。要脱去金属表面的油脂，首先就要了解油脂的有关性质： 1、油污的性质和组成 在选择脱脂方法和脱脂剂时，首先要了解金属表面所带的油污的性质和组成，只有这样，才能进行正确的选择，达到满意去油效果。 1、1、油污的组成 (1)、矿物油、凡士林他们是防锈油、防锈脂、润滑油、润滑脂及乳化液的主要成分。（2）皂类动植物油脂、脂肪酸等他们是拉延油的主要成分。 （3）防锈添加剂他们是防锈油和防锈脂的主要成分。 此外，金属屑、灰尘及汗渍等污物也会混杂在上述的油污中。 1、2油污的性质 （1）化学性质根据油污能否与脱脂剂发生化学反应而分为可皂化油污和不可皂化油污。 植物油脂和动物油脂是可皂化的，他们可以依靠皂化、乳化和溶解的作用脱除。矿物油和凡士林是不可皂化的，他们只能依靠乳化或溶解的作用来脱除。 （2）物理性质 根据油污黏度或滴落点的不同，其形态有液体和半固体。黏度越大或滴落点越高，清洗越困难。根据油污对基体金属的吸附作用，可分为极性油污和非极性油污。极性油污，如含有脂肪酸和极性添加剂的油污，有强烈的吸附在基体金属上的倾向，清洗较困难，要靠化学作用或较强的机械作用力来脱除。 此外，某些油污，如含有不饱和脂肪酸的拉延油，长期存放后，氧化聚集形成薄膜，含有固体粉料的拉延油，细微的粉料吸附在基体金属表面上，还有当油污和金属腐蚀物等混合在一起，都会极大的增加清洗的难度。2、脱脂方法及材料 脱脂是依靠脱脂剂对污物的溶解作用，皂化作用，依靠表面活性剂对污物的润湿、渗透、分散等物理作用等等，使污物成为可溶解的或可分散的。但还必须使污物离开金属表面，而让新的清洗剂占据表面，这样金属表面才能达到清洁。因固体表面有相对稳定的液膜，溶解后的污物自动离开金属表面以及表面上清洗剂的更新等都不是很容易的。这就要求加以搅拌、擦拭等方式，以完成清洗过程或提高清洗效果等。 2、1清洗的方式有： （1）机械搅拌。在液体中加以机械搅拌，使固体表面之液膜减薄。搅拌越强，液膜越薄，但其作用有一定限度。 （2）擦洗。 （3）加温清洗，增加热运动。 （4）喷洗。用高压喷洗。
磷化作用及用途 1、磷化作用 （1）涂装前磷化的作用 ①增强涂装膜层（如涂料涂层）与工件间结合力。 ②提高涂装后工件表面涂层的耐蚀性。 ③提高装饰性。 （2）非涂装磷化的作用 ①提高工件的耐磨性。 ②令工件在机加工过程中具有润滑性。 ③提高工件的耐蚀性。 2、磷化用途 钢铁磷化主要用于耐蚀防护和油漆用底膜。 （1）耐蚀防护用磷化膜 ①防护用磷化膜用于钢铁件耐蚀防护处理。磷化膜类型可用锌系、锰系。膜单位面积质量为10-40 g/m2。磷化后涂防锈油、防锈脂、防锈蜡等。 ②油漆底层用磷化膜 增加漆膜与钢铁工件附着力及防护性。磷化膜类型可用锌系或锌钙系。磷化膜单位面积质量为0.2-1.0 g/m2（用于较大形变钢铁件油漆底层）；1-5 g/m2（用于一般钢铁件油漆底层）；5-10 g/m2（用于不发生形变钢铁件油漆底层）。 （2）冷加工润滑用磷化膜 钢丝、焊接钢管拉拔单位面积上膜重1-10 g/m2；精密钢管拉拔单位面积上膜重4-10 g/m2；钢铁件冷挤压成型单位面积上膜重大于10 g/m2。 （3）减摩用磷化膜 磷化膜可起减摩作用。一般用锰系磷化，也可用锌系磷化。对于有较小动配合间隙工件，磷化膜质量为1-3 g/m2；对有较大动配合间隙工件（减速箱齿轮），磷化膜质量为5-20 g/m2。 （4）电绝缘用磷化膜 一般用锌系磷化。用于电机及变电器中的硅片磷化处理。 四、磷化膜组成及性质 分类磷化液主要成份膜组成膜外观单位面积膜重/ g/m2 锌系 Zn(H2PO4)2 磷酸锌和磷酸锌铁浅灰→深灰 1-60 锌钙系 Zn(H2PO4)2和 Ca (H2PO4)2 磷酸锌钙和磷酸锌铁浅灰→深灰 1-15 锰系 Mn(H2PO4)2 和Fe(H2PO4)2 磷酸锰铁灰→深灰 1-60 锰锌系 Mn(H2PO4)2 和Zn(H2PO4)2 磷酸锌、磷酸锰、磷酸铁混合物灰→深灰 1-60
钢铁磷化处理工艺规范 一．前处理工程概况 二．各流程控制 脱脂 使用药剂：脱脂剂 理化性质：白色粉末状混合物，碱性，弱腐蚀性，有滑腻感，50-60℃时易溶于水。特点：良好的油脂清洗能力，能在短时间内达到良好的清洁效果。 作业标准： 控制步骤： A：试剂和设备 0.1N硫酸标准溶液，酚酞(PP)指示剂，吸管（10ml、20ml），烧杯（200ml）
B：测量步骤 1．用10ml吸管取10ml脱脂待测液置于烧杯内。 2．加入3滴酚酞指示剂。 3．用20ml吸管量取0.1N硫酸溶液滴定至红色褪去即为滴定终点。 4．所耗0.1N硫酸毫升数即为其游离碱之度数。 C：添加方法 添加量(KG)=1.8×(标准游离碱度-测量游离碱度)×容积(T) 例如：1T槽液现游离碱度为38pt，欲上升至40pt，则需添加 脱脂剂(kg)=1.8×(40-38)×1=3.6kg 注意事项和安全措施： 1．每个工作日测量游离碱度1-2次,以确保其浓度在标准范围内。 2．定时清除沉淀及漂浮物，槽液太脏影响除油效果时需更换。 3．作业人员须有防护措施，若药液沾到皮肤或眼睛，立即用清水冲洗，必要时送医就诊。 水洗 此工序目的是洗去工件上粘附的脱脂剂，须保持溢流。 酸洗 主要成份：工业盐酸。 理化性质：浅黄色液体，强酸性、强腐蚀性、易挥发，酸雾对周边金属设备有腐蚀破坏作用，需良好通风环境。 特点：除锈快，不损伤金属材质。 操作标准： 控制步骤： A：试剂和设备
0.1NNaOH标准溶液，酚酞(PP)指示剂，吸管（10ml、20ml），烧杯（200ml） B：测量步骤 1．用吸管取2ml盐酸待测液置于烧杯内。 2．加入3滴酚酞指示剂。 3．用20ml吸管量取0.1NNaOH溶液滴定至红色即为滴定终点。 4．所耗0.1NNaOH毫升数即为其全酸度之度数。 注意事项和安全措施： a.每个工作日测量全酸度1-2次,以确保其浓度在标准范围内。 b.定时清除沉淀及漂浮物，槽液太脏影响除锈效果时需更换。 c.作业人员需有防护措施，若药液沾到皮肤或眼睛，立即用清水冲洗，必要时送医就诊。 水洗 此两项水洗用于清洗酸洗过后工件表面的残留酸，清除表面污物，得到洁净的金属晶体表面，便于后序处理。需保持溢流。 中和 使用药剂：中和剂。 理化性质：白色粉末，碱性，易溶于水。 特点：中和工件表面残留的酸液,特别是夹缝的酸液. 操作标准： 测量方法： 取PH试纸浸入槽中1-2秒，得到颜色与比色卡对照，与之相似的颜色所示数值即为其PH值。表调 使用药剂：#200胶钛。 理化性质：白色粉末，弱碱性，易溶于水。
