壁挂炉原理 零部件及作用介绍

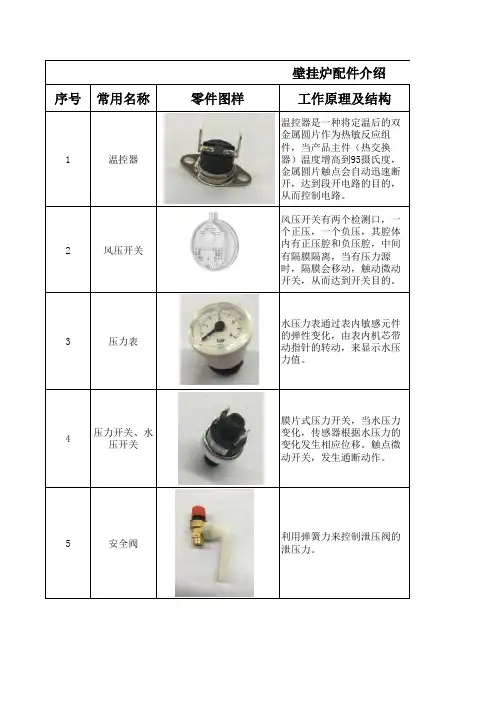

序号常用名称零件图样工作原理及结构1温控器温控器是一种将定温后的双金属圆片作为热敏反应组件，当产品主件（热交换器）温度增高到95摄氏度，金属圆片触点会自动迅速断开，达到段开电路的目的，从而控制电路。

2风压开关风压开关有两个检测口，一个正压，一个负压，其腔体内有正压腔和负压腔，中间有隔膜隔离，当有压力源时，隔膜会移动，触动微动开关，从而达到开关目的。

3压力表水压力表通过表内敏感元件的弹性变化，由表内机芯带动指针的转动，来显示水压力值。

4压力开关、水压开关膜片式压力开关，当水压力变化，传感器根据水压力的变化发生相应位移。

触点微动开关，发生通断动作。

5安全阀利用弹簧力来控制泄压阀的泄压力。

壁挂炉配件介绍6膨胀水箱1、膨胀水箱由外壳、隔膜、充放气体、系统接口组成。

隔膜将膨胀水箱分成两部分，一部分充有1.2bar氮气；另一部分于系统水相通。

2、当系统水压大于箱体的预充氮气压力时，系统水开始进入水箱，隔膜受到挤压，直到气体压力与水压力一致时，才停止进水。

7套管水路阀体1、套管水路阀体分两路，一路为自来水进水口，另一路为供暖回水口，二路中间通道用补水阀隔开；2、套管水路阀体还包括了，补水阀，旁通阀。

部分水路阀体带有水流传感器。

8板换水路阀体1、通过电动三通阀体控制卫浴模式与供暖模式的转换；2、利用霍尔元件水流传感器检测水流量的大小。

9水泵电能转化为机械能，转动轴带动叶轮，使供暖系统里面的水循环流动10水流传感器当水流入时，经过转子组件，磁性转子转动，并且转速随着流量成线性变化，霍尔元件输出相应的脉冲信号，反馈给控制器。

11热交换器热交换器主体都是由散热片和椭圆管组成，散热片用于吸收高温烟气的热量，然后传递给流经椭圆管的水，而椭圆管主要是让水流通，同时吸收高温烟气的热量.热交换器的散热片片数越多，椭圆管的回程越多，换热效率就越高。

12比例阀比例阀由开关阀、比例调节阀和稳压阀三部分组成。

开关阀是一个通断性的电磁阀，由主控器输出电压控制其开阀或闭阀。

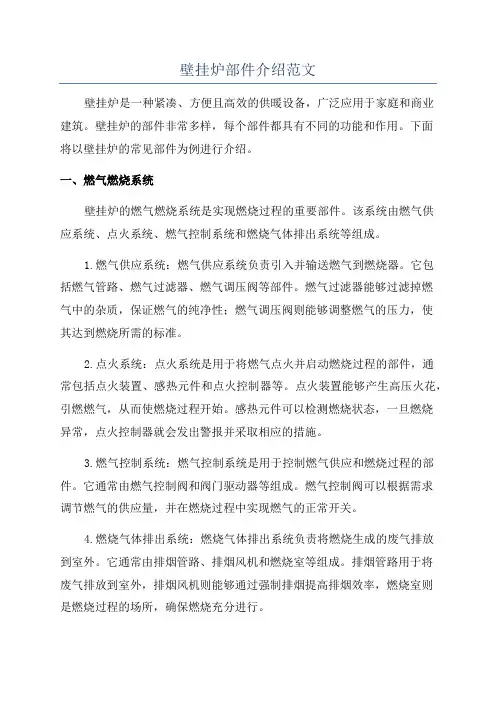

壁挂炉部件介绍范文壁挂炉是一种紧凑、方便且高效的供暖设备，广泛应用于家庭和商业建筑。

壁挂炉的部件非常多样，每个部件都具有不同的功能和作用。

下面将以壁挂炉的常见部件为例进行介绍。

一、燃气燃烧系统壁挂炉的燃气燃烧系统是实现燃烧过程的重要部件。

该系统由燃气供应系统、点火系统、燃气控制系统和燃烧气体排出系统等组成。

1.燃气供应系统：燃气供应系统负责引入并输送燃气到燃烧器。

它包括燃气管路、燃气过滤器、燃气调压阀等部件。

燃气过滤器能够过滤掉燃气中的杂质，保证燃气的纯净性；燃气调压阀则能够调整燃气的压力，使其达到燃烧所需的标准。

2.点火系统：点火系统是用于将燃气点火并启动燃烧过程的部件，通常包括点火装置、感热元件和点火控制器等。

点火装置能够产生高压火花，引燃燃气，从而使燃烧过程开始。

感热元件可以检测燃烧状态，一旦燃烧异常，点火控制器就会发出警报并采取相应的措施。

3.燃气控制系统：燃气控制系统是用于控制燃气供应和燃烧过程的部件。

它通常由燃气控制阀和阀门驱动器等组成。

燃气控制阀可以根据需求调节燃气的供应量，并在燃烧过程中实现燃气的正常开关。

4.燃烧气体排出系统：燃烧气体排出系统负责将燃烧生成的废气排放到室外。

它通常由排烟管路、排烟风机和燃烧室等组成。

排烟管路用于将废气排放到室外，排烟风机则能够通过强制排烟提高排烟效率，燃烧室则是燃烧过程的场所，确保燃烧充分进行。

二、循环水系统壁挂炉的循环水系统是通过水循环实现供暖或热水供应的重要部件。

1.循环水泵：循环水泵负责将冷水抽入壁挂炉，然后通过炉内的换热器进行加热，并将热水送往供暖设备或热水龙头。

循环水泵通常由电动机和泵体组成，电动机通过驱动泵体工作，实现水的循环过程。

2.换热器：换热器是壁挂炉的核心部件，用于将冷水加热为热水。

它通常由一个密封的金属管路组成，冷水从一端进入，经过金属管路与炉膛内燃气进行换热，最终加热为热水并从另一端流出。

3.水压传感器：水压传感器用于检测循环水系统的水压情况。

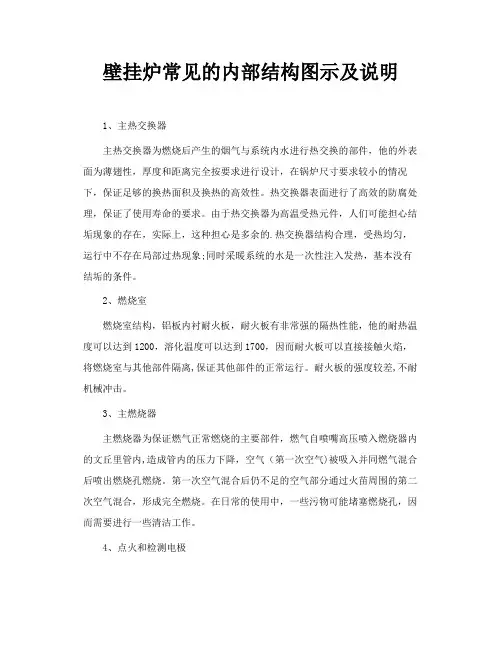

壁挂炉常见的内部结构图示及说明1、主热交换器主热交换器为燃烧后产生的烟气与系统内水进行热交换的部件，他的外表面为薄翅性，厚度和距离完全按要求进行设计，在锅炉尺寸要求较小的情况下，保证足够的换热面积及换热的高效性。

热交换器表面进行了高效的防腐处理，保证了使用寿命的要求。

由于热交换器为高温受热元件，人们可能担心结垢现象的存在，实际上，这种担心是多余的。

热交换器结构合理，受热均匀，运行中不存在局部过热现象；同时采暖系统的水是一次性注入发热，基本没有结垢的条件。

2、燃烧室燃烧室结构，铝板内衬耐火板，耐火板有非常强的隔热性能，他的耐热温度可以达到1200，溶化温度可以达到1700，因而耐火板可以直接接触火焰，将燃烧室与其他部件隔离，保证其他部件的正常运行。

耐火板的强度较差，不耐机械冲击。

3、主燃烧器主燃烧器为保证燃气正常燃烧的主要部件，燃气自喷嘴高压喷入燃烧器内的文丘里管内，造成管内的压力下降，空气(第一次空气)被吸入并同燃气混合后喷出燃烧孔燃烧。

第一次空气混合后仍不足的空气部分通过火苗周围的第二次空气混合，形成完全燃烧。

在日常的使用中，一些污物可能堵塞燃烧孔，因而需要进行一些清洁工作。

4、点火和检测电极点火电极自傲高压下产生电火花，点燃燃气；监测电极检测燃烧是否正常。

电极顶端与燃烧器间距离为2.5-3.5mm，以保证电火花的正常产生及电极的正常的检测工作。

5、空气箱空气箱四侧面板为铝板，并用硅胶密封，在空气箱内包含有主燃烧器、点火和检测电极、主热交换器、风机、风压开关及温感装置等。

空气箱为完全密封的结构，以使与室内空气完全隔离。

6、循环泵循环泵为锅炉水循环的动力装置，保证锅炉水循环的正常工作。

循环泵带有自动除气功能，可以自动排除系统内残留的空气。

7、膨胀水箱膨胀水箱的主要作用为容纳系统再加热过程中，因水受热膨胀而产生的多余的水。

根据系统水容量的不同，配备型号(6L、8L、或者10L)不同的膨胀水箱。

在膨胀水箱内有一橡胶薄膜，在薄膜的一侧充满压力为0.8的氮气，另一侧充满水；当系统水受热膨胀时，压缩另一侧的氮气，来容纳系统多余的水。

壁挂炉常见的内部结构图示及说明1、主热交换器主热交换器为燃烧后产生的烟气与系统内水进行热交换的部件，他的外表面为薄翅性，厚度和距离完全按要求进行设计，在锅炉尺寸要求较小的情况下，保证足够的换热面积及换热的高效性。

热交换器表面进行了高效的防腐处理，保证了使用寿命的要求。

由于热交换器为高温受热元件，人们可能担心结垢现象的存在，实际上，这种担心是多余的.热交换器结构合理，受热均匀，运行中不存在局部过热现象;同时采暖系统的水是一次性注入发热，基本没有结垢的条件。

2、燃烧室燃烧室结构，铝板内衬耐火板，耐火板有非常强的隔热性能，他的耐热温度可以达到1200，溶化温度可以达到1700，因而耐火板可以直接接触火焰，将燃烧室与其他部件隔离,保证其他部件的正常运行。

耐火板的强度较差,不耐机械冲击。

3、主燃烧器主燃烧器为保证燃气正常燃烧的主要部件，燃气自喷嘴高压喷入燃烧器内的文丘里管内,造成管内的压力下降，空气（第一次空气)被吸入并同燃气混合后喷出燃烧孔燃烧。

第一次空气混合后仍不足的空气部分通过火苗周围的第二次空气混合，形成完全燃烧。

在日常的使用中，一些污物可能堵塞燃烧孔，因而需要进行一些清洁工作。

4、点火和检测电极点火电极自傲高压下产生电火花，点燃燃气；监测电极检测燃烧是否正常。

电极顶端与燃烧器间距离为2。

5-3.5mm，以保证电火花的正常产生及电极的正常的检测工作。

5、空气箱空气箱四侧面板为铝板,并用硅胶密封，在空气箱内包含有主燃烧器、点火和检测电极、主热交换器、风机、风压开关及温感装置等。

空气箱为完全密封的结构，以使与室内空气完全隔离。

6、循环泵循环泵为锅炉水循环的动力装置，保证锅炉水循环的正常工作。

循环泵带有自动除气功能，可以自动排除系统内残留的空气。

7、膨胀水箱膨胀水箱的主要作用为容纳系统再加热过程中，因水受热膨胀而产生的多余的水。

根据系统水容量的不同，配备型号（6L、8L、或者10L）不同的膨胀水箱.在膨胀水箱内有一橡胶薄膜,在薄膜的一侧充满压力为0.8的氮气，另一侧充满水；当系统水受热膨胀时，压缩另一侧的氮气，来容纳系统多余的水。

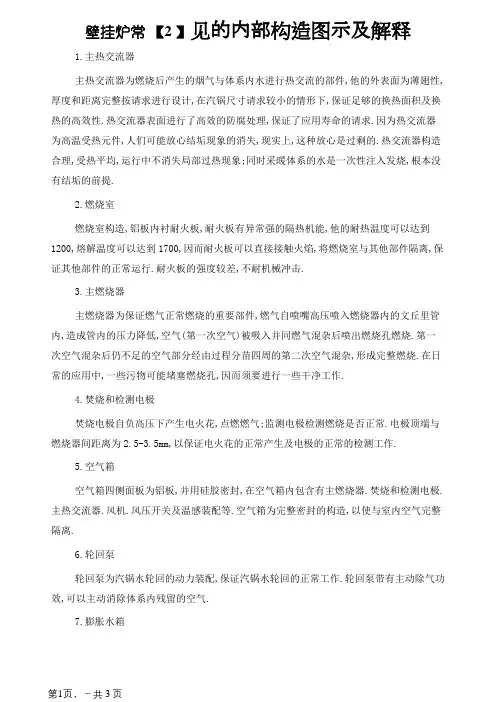

壁挂炉常【2 】见的内部构造图示及解释1.主热交流器主热交流器为燃烧后产生的烟气与体系内水进行热交流的部件,他的外表面为薄翅性,厚度和距离完整按请求进行设计,在汽锅尺寸请求较小的情形下,保证足够的换热面积及换热的高效性.热交流器表面进行了高效的防腐处理,保证了应用寿命的请求.因为热交流器为高温受热元件,人们可能放心结垢现象的消失,现实上,这种放心是过剩的.热交流器构造合理,受热平均,运行中不消失局部过热现象;同时采暖体系的水是一次性注入发烧,根本没有结垢的前提.2.燃烧室燃烧室构造,铝板内衬耐火板,耐火板有异常强的隔热机能,他的耐热温度可以达到1200,熔解温度可以达到1700,因而耐火板可以直接接触火焰,将燃烧室与其他部件隔离,保证其他部件的正常运行.耐火板的强度较差,不耐机械冲击.3.主燃烧器主燃烧器为保证燃气正常燃烧的重要部件,燃气自喷嘴高压喷入燃烧器内的文丘里管内,造成管内的压力降低,空气(第一次空气)被吸入并同燃气混杂后喷出燃烧孔燃烧.第一次空气混杂后仍不足的空气部分经由过程分苗四周的第二次空气混杂,形成完整燃烧.在日常的应用中,一些污物可能堵塞燃烧孔,因而须要进行一些干净工作.4.焚烧和检测电极焚烧电极自负高压下产生电火花,点燃燃气;监测电极检测燃烧是否正常.电极顶端与燃烧器间距离为2.5-3.5mm,以保证电火花的正常产生及电极的正常的检测工作.5.空气箱空气箱四侧面板为铝板,并用硅胶密封,在空气箱内包含有主燃烧器.焚烧和检测电极.主热交流器.风机.风压开关及温感装配等.空气箱为完整密封的构造,以使与室内空气完整隔离.6.轮回泵轮回泵为汽锅水轮回的动力装配,保证汽锅水轮回的正常工作.轮回泵带有主动除气功效,可以主动消除体系内残留的空气.7.膨胀水箱膨胀水箱的重要感化为容纳体系再加热进程中,因水受热膨胀而产生的过剩的水.依据体系水容量的不同,配备型号(6L.8L.或者10L)不同的膨胀水箱.在膨胀水箱内有一橡胶薄膜,在薄膜的一侧充满压力为0.8的氮气,另一侧充满水;当体系水受热膨胀时,紧缩另一侧的氮气,来容纳体系过剩的水.膨胀水箱氮气的压力在出厂时已经充好,在应用进程中,须要对压力进行按期的检讨.8.三通阀组三通阀组是采温暖热水两种模式切换的重要部件,在采暖状况时封闭热水部分的水轮回;在热水状况时,封闭采暖部分的水轮回.水压变化的掌握下,实现两种模式的主动切换.它包括卫生热水微动皮膜及开关.水压微动开关及皮膜.主动旁通.热水温度传感器等部件.主动旁路为体系水轮回的一种主动破坏措施,当体系阻力超过额定的压头时(超过旁路的弹簧的弹力),主动旁路主动打开,在汽锅内部形成一个小轮回,保证水泵的正常运行.9.文丘里管和风压引管文丘里管和风压引管是两根构造及测压方法的不同,他们在烟道内给风压开关测得两个不同的压力,经由过程比较压力的差值,可以检测到烟道的运行状况.在运行压力差值不能知足汽锅的应用请求时,汽锅主动停炉.10.限温装配限温装配为汽锅的一种主动破坏装配,当汽锅的运行温度超过限制的温度时,汽锅主动停炉.以防止产生干烧情形.此时汽锅会有响应的故障指导灯显示,以便利检讨.11.风机风机是保证汽锅排烟正常的重要部件.它为排烟体系的动力装配.在日常的应用和破坏中,须要对可能妨害风机正常运行的杂物进行清算.12.风压开关风压开关为汽锅的一种安全破坏装配,她内部被一瓣膜分为两个腔体,在瓣膜的两侧的两个腔体分离与两个测压管相衔接,经由过程比较压力测量管获得的压力,来检测排烟体系是否正常运行.13.燃气阀门燃气阀门为保证汽锅正常燃烧的重要部件,它可以再必定的燃气压力规模内,使汽锅稳固的燃烧并可以依据汽锅热输出的请求而主动进行燃气供给量的调节,以实现汽锅的主动的比例调节.别的在汽锅不能正常工作时,燃气阀主动定制燃气的供给,以保证应用的安全.14.温度传感器汽锅的温度传感器有采温暖热水温感器,它感知热水或采暖的运行温度,并可以获得异常精切的温度.使汽锅的掌握异常便利和精确.温度传感器的温度掌握道理为跟着温度的变化,温度传感器电阻值也随之变化,因而会给主电路板不同的电流值,而获得汽锅此时的运行温度.假如温度传感器破坏或短路,汽锅会主动停滞工作.当体系设定在供暖状况时,体系水患水泵的感化下经由过程住热交流器在供暖体系内运行.因为体系水泵的工作,会在水压微动开关内瓣膜的两侧形成压力差值,推进与瓣膜相衔接的推杆工作,使水压微动开封闭合,汽锅主电路板感知水轮回正常.当水流量超过450L/H时,主动旁通截止阀截至,采暖水直接流到采暖体系.相反,假如当水流小于450时,体系阻力太大,水流将紧缩截止阀弹簧,截止阀门打开,水流将从旁通到采暖体系的回水管,主动旁通衔接.11.主控器掌握器用于掌握和调和剂个家用壁挂炉各个部件的运行.个中最重要的是掌握印刷电路板,吸收壁挂炉内水泵.风机.水温探优等部件传送过来的电旌旗灯号,然后,发出指令使响应部件进行为作.别的掌握器还专设有显示电路板,用于主动检测故障并显示故障及故障代码12.供暖体系压力表压力表显示采暖体系水压力,并提醒正常工作压力规模.压力表蓝色示数为体系正常压力值(1.0-2.5bar);红色示数为体系水低压区间(0-0.5 bar),体系水压过低会导致机械不启动,只有当压力大于0.3bar时壁挂炉才启动;黑色示数为体系水高压区间(2.5-4.0 bar),当压力表示数大于3 bar时,安全阀主动放水泻压,以破坏管路体系.同轴均衡烟道用于从室外吸入新颖空气,并将燃烧后的废气排出室外.强迫均衡式壁挂炉是是一个封闭体系,燃烧器燃烧所须要的空气全体从室外吸入,燃烧产物排放到室外大气中去.同轴均衡烟道的吸排气筒为一齐心套筒,外层套筒吸入室外空气,内管排放烟气.壁挂炉工作时依附炉内浮力(抽力)吸入室外空气,而炉内静压力状况不受室外风力影响,因为当风吹到外墙上的空气吸进口时,同样也吹到烟气消除口上,两者所受压强雷同,所以炉内压力不会变化.这也是被称为均衡型的缘故.同时,排出的烟气可以将新颖空气预热,进步壁挂炉热效力.。

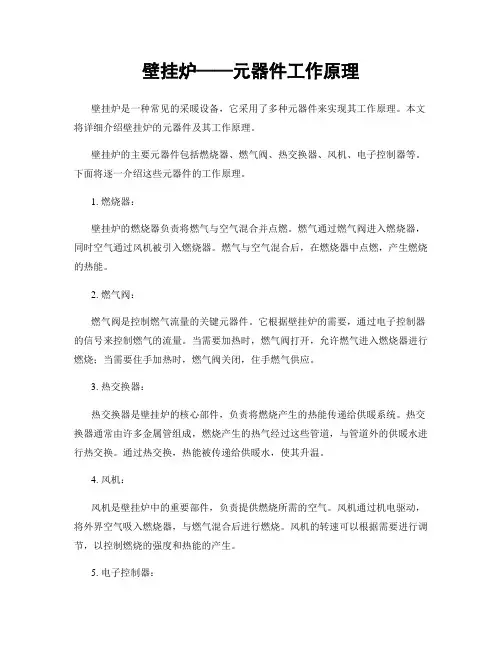

壁挂炉——元器件工作原理壁挂炉是一种常见的采暖设备，它采用了多种元器件来实现其工作原理。

本文将详细介绍壁挂炉的元器件及其工作原理。

壁挂炉的主要元器件包括燃烧器、燃气阀、热交换器、风机、电子控制器等。

下面将逐一介绍这些元器件的工作原理。

1. 燃烧器：壁挂炉的燃烧器负责将燃气与空气混合并点燃。

燃气通过燃气阀进入燃烧器，同时空气通过风机被引入燃烧器。

燃气与空气混合后，在燃烧器中点燃，产生燃烧的热能。

2. 燃气阀：燃气阀是控制燃气流量的关键元器件。

它根据壁挂炉的需要，通过电子控制器的信号来控制燃气的流量。

当需要加热时，燃气阀打开，允许燃气进入燃烧器进行燃烧；当需要住手加热时，燃气阀关闭，住手燃气供应。

3. 热交换器：热交换器是壁挂炉的核心部件，负责将燃烧产生的热能传递给供暖系统。

热交换器通常由许多金属管组成，燃烧产生的热气经过这些管道，与管道外的供暖水进行热交换。

通过热交换，热能被传递给供暖水，使其升温。

4. 风机：风机是壁挂炉中的重要部件，负责提供燃烧所需的空气。

风机通过机电驱动，将外界空气吸入燃烧器，与燃气混合后进行燃烧。

风机的转速可以根据需要进行调节，以控制燃烧的强度和热能的产生。

5. 电子控制器：电子控制器是壁挂炉的智能控制中心，负责监测和控制各个元器件的工作状态。

它能够感知壁挂炉的温度、压力等参数，并根据设定的温度要求来控制燃气阀、风机等元器件的工作。

电子控制器还可以通过与室内温控器的连接，实现对壁挂炉的远程控制和调节。

通过以上元器件的协同工作，壁挂炉能够实现高效的供暖功能。

当室内温度低于设定温度时，电子控制器会发出信号，打开燃气阀和风机，燃气进入燃烧器进行燃烧，产生的热能通过热交换器传递给供暖水，从而提供热量。

当室内温度达到设定温度时，电子控制器会关闭燃气阀和风机，住手燃烧，供暖系统住手工作。

壁挂炉的元器件工作原理简要如上所述。

通过燃烧器、燃气阀、热交换器、风机和电子控制器的协同工作，壁挂炉能够高效地提供供暖服务。

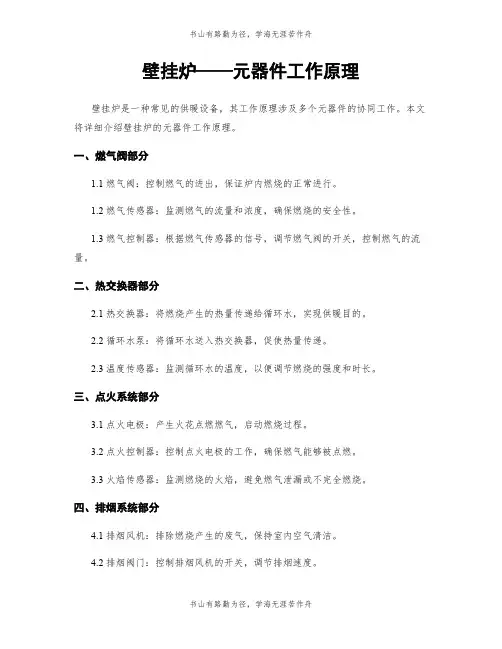

壁挂炉——元器件工作原理壁挂炉是一种常见的供暖设备，其工作原理涉及多个元器件的协同工作。

本文将详细介绍壁挂炉的元器件工作原理。

一、燃气阀部分1.1 燃气阀：控制燃气的进出，保证炉内燃烧的正常进行。

1.2 燃气传感器：监测燃气的流量和浓度，确保燃烧的安全性。

1.3 燃气控制器：根据燃气传感器的信号，调节燃气阀的开关，控制燃气的流量。

二、热交换器部分2.1 热交换器：将燃烧产生的热量传递给循环水，实现供暖目的。

2.2 循环水泵：将循环水送入热交换器，促使热量传递。

2.3 温度传感器：监测循环水的温度，以便调节燃烧的强度和时长。

三、点火系统部分3.1 点火电极：产生火花点燃燃气，启动燃烧过程。

3.2 点火控制器：控制点火电极的工作，确保燃气能够被点燃。

3.3 火焰传感器：监测燃烧的火焰，避免燃气泄漏或不完全燃烧。

四、排烟系统部分4.1 排烟风机：排除燃烧产生的废气，保持室内空气清洁。

4.2 排烟阀门：控制排烟风机的开关，调节排烟速度。

4.3 排烟传感器：监测排烟温度和浓度，确保排烟的有效性和安全性。

五、控制系统部分5.1 控制面板：集成各个元器件的控制功能，实现整体的自动化控制。

5.2 温度控制器：根据室内温度和设定温度，调节燃气阀和循环水泵的工作。

5.3 故障诊断器：监测各个元器件的工作状态，及时发现和修复故障。

综上所述，壁挂炉的元器件工作原理涉及燃气阀、热交换器、点火系统、排烟系统和控制系统等多个部分的协同工作。

通过这些元器件的精密设计和合理安排，壁挂炉能够高效、安全地供暖，为人们的生活提供便利和舒适。

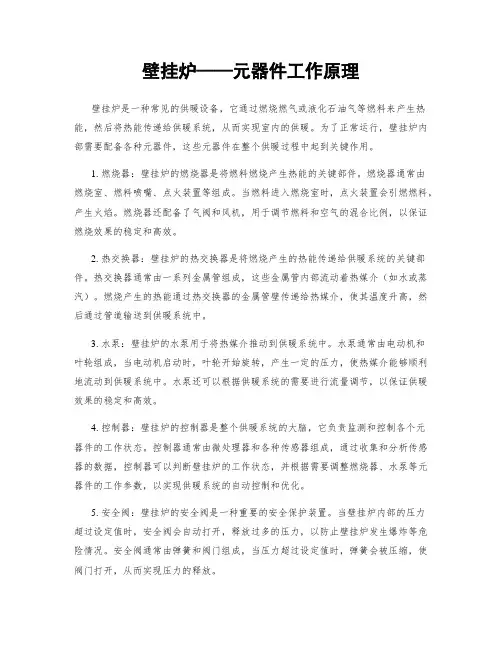

壁挂炉——元器件工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或液化石油气等燃料来产生热能，然后将热能传递给供暖系统，从而实现室内的供暖。

为了正常运行，壁挂炉内部需要配备各种元器件，这些元器件在整个供暖过程中起到关键作用。

1. 燃烧器：壁挂炉的燃烧器是将燃料燃烧产生热能的关键部件。

燃烧器通常由燃烧室、燃料喷嘴、点火装置等组成。

当燃料进入燃烧室时，点火装置会引燃燃料，产生火焰。

燃烧器还配备了气阀和风机，用于调节燃料和空气的混合比例，以保证燃烧效果的稳定和高效。

2. 热交换器：壁挂炉的热交换器是将燃烧产生的热能传递给供暖系统的关键部件。

热交换器通常由一系列金属管组成，这些金属管内部流动着热媒介（如水或蒸汽）。

燃烧产生的热能通过热交换器的金属管壁传递给热媒介，使其温度升高，然后通过管道输送到供暖系统中。

3. 水泵：壁挂炉的水泵用于将热媒介推动到供暖系统中。

水泵通常由电动机和叶轮组成，当电动机启动时，叶轮开始旋转，产生一定的压力，使热媒介能够顺利地流动到供暖系统中。

水泵还可以根据供暖系统的需要进行流量调节，以保证供暖效果的稳定和高效。

4. 控制器：壁挂炉的控制器是整个供暖系统的大脑，它负责监测和控制各个元器件的工作状态。

控制器通常由微处理器和各种传感器组成，通过收集和分析传感器的数据，控制器可以判断壁挂炉的工作状态，并根据需要调整燃烧器、水泵等元器件的工作参数，以实现供暖系统的自动控制和优化。

5. 安全阀：壁挂炉的安全阀是一种重要的安全保护装置。

当壁挂炉内部的压力超过设定值时，安全阀会自动打开，释放过多的压力，以防止壁挂炉发生爆炸等危险情况。

安全阀通常由弹簧和阀门组成，当压力超过设定值时，弹簧会被压缩，使阀门打开，从而实现压力的释放。

以上是壁挂炉常见的元器件及其工作原理。

通过这些元器件的协同工作，壁挂炉可以高效地将燃料燃烧产生的热能传递给供暖系统，实现室内的供暖。

在使用壁挂炉时，我们需要定期检查和维护这些元器件，以保证其正常工作和安全运行。

壁挂炉常见的内部结构图示及说明1、主热交换器主热交换器为燃烧后产生的烟气与系统内水进行热交换的部件，他的外表面为薄翅性，厚度和距离完全按要求进行设计，在锅炉尺寸要求较小的情况下，保证足够的换热面积及换热的高效性。

热交换器表面进行了高效的防腐处理，保证了使用寿命的要求。

由于热交换器为高温受热元件，人们可能担心结垢现象的存在，实际上，这种担心是多余的。

热交换器结构合理，受热均匀，运行中不存在局部过热现象；同时采暖系统的水是一次性注入发热，基本没有结垢的条件。

2、燃烧室燃烧室结构，铝板内衬耐火板，耐火板有非常强的隔热性能，他的耐热温度可以达到1200，溶化温度可以达到1700，因而耐火板可以直接接触火焰，将燃烧室与其他部件隔离，保证其他部件的正常运行。

耐火板的强度较差，不耐机械冲击。

3、主燃烧器主燃烧器为保证燃气正常燃烧的主要部件，燃气自喷嘴高压喷入燃烧器内的文丘里管内，造成管内的压力下降，空气(第一次空气)被吸入并同燃气混合后喷出燃烧孔燃烧。

第一次空气混合后仍不足的空气部分通过火苗周围的第二次空气混合，形成完全燃烧。

在日常的使用中，一些污物可能堵塞燃烧孔，因而需要进行一些清洁工作。

4、点火和检测电极点火电极自傲高压下产生电火花，点燃燃气；监测电极检测燃烧是否正常。

电极顶端与燃烧器间距离为2.5-3.5mm，以保证电火花的正常产生及电极的正常的检测工作。

5、空气箱空气箱四侧面板为铝板，并用硅胶密封，在空气箱内包含有主燃烧器、点火和检测电极、主热交换器、风机、风压开关及温感装置等。

空气箱为完全密封的结构，以使与室内空气完全隔离。

6、循环泵循环泵为锅炉水循环的动力装置，保证锅炉水循环的正常工作。

循环泵带有自动除气功能，可以自动排除系统内残留的空气。

7、膨胀水箱膨胀水箱的主要作用为容纳系统再加热过程中，因水受热膨胀而产生的多余的水。

根据系统水容量的不同，配备型号(6L、8L、或者10L)不同的膨胀水箱。

在膨胀水箱内有一橡胶薄膜，在薄膜的一侧充满压力为0.8的氮气，另一侧充满水；当系统水受热膨胀时，压缩另一侧的氮气，来容纳系统多余的水。

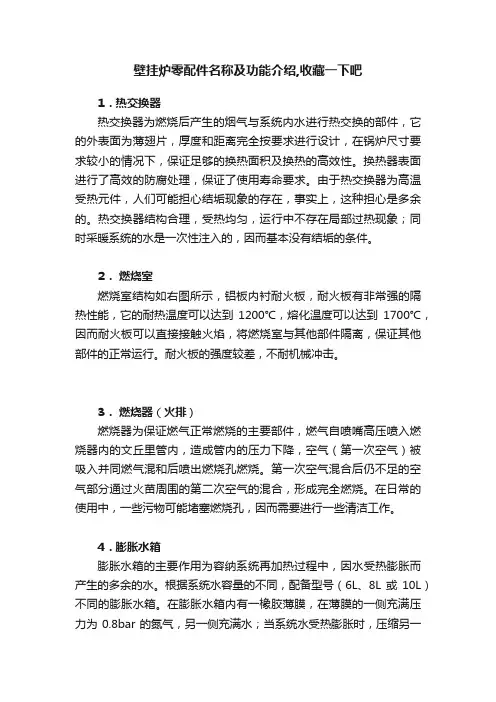

壁挂炉零配件名称及功能介绍,收藏一下吧1．热交换器热交换器为燃烧后产生的烟气与系统内水进行热交换的部件，它的外表面为薄翅片，厚度和距离完全按要求进行设计，在锅炉尺寸要求较小的情况下，保证足够的换热面积及换热的高效性。

换热器表面进行了高效的防腐处理，保证了使用寿命要求。

由于热交换器为高温受热元件，人们可能担心结垢现象的存在，事实上，这种担心是多余的。

热交换器结构合理，受热均匀，运行中不存在局部过热现象；同时采暖系统的水是一次性注入的，因而基本没有结垢的条件。

2．燃烧室燃烧室结构如右图所示，铝板内衬耐火板，耐火板有非常强的隔热性能，它的耐热温度可以达到1200℃，熔化温度可以达到1700℃，因而耐火板可以直接接触火焰，将燃烧室与其他部件隔离，保证其他部件的正常运行。

耐火板的强度较差，不耐机械冲击。

3．燃烧器（火排）燃烧器为保证燃气正常燃烧的主要部件，燃气自喷嘴高压喷入燃烧器内的文丘里管内，造成管内的压力下降，空气（第一次空气）被吸入并同燃气混和后喷出燃烧孔燃烧。

第一次空气混合后仍不足的空气部分通过火苗周围的第二次空气的混合，形成完全燃烧。

在日常的使用中，一些污物可能堵塞燃烧孔，因而需要进行一些清洁工作。

4．膨胀水箱膨胀水箱的主要作用为容纳系统再加热过程中，因水受热膨胀而产生的多余的水。

根据系统水容量的不同，配备型号（6L、8L或10L）不同的膨胀水箱。

在膨胀水箱内有一橡胶薄膜，在薄膜的一侧充满压力为0.8bar的氮气，另一侧充满水；当系统水受热膨胀时，压缩另一侧的氮气，来容纳系统多余的水。

膨胀水箱氮气的压力在出厂时已经充好，在使用过程中，需要对压力进行定期的检查。

5．空气箱空气箱四侧面板为铝板，并用硅胶密封，在空气箱内包含有燃烧器、点火和检测电极、热交换器、风机、风压开关及温感装置等。

空气箱为完全密封的结构，以使与室内空气完全隔离。

在空气箱的顶部设有两个检测孔，可以十分方便地用来检测锅炉的燃烧状况。

壁挂炉——元器件工作原理壁挂炉是一种常见的采暖设备，它采用了多种元器件来实现加热和热水供应的功能。

本文将详细介绍壁挂炉的元器件工作原理，包括燃烧器、燃气阀、水泵、热交换器和控制器等。

1. 燃烧器燃烧器是壁挂炉的核心部件，它负责将燃气与空气混合并点燃。

燃烧器通常由燃气喷嘴、风扇、电极和火焰探测器等组成。

当燃气进入燃烧器时，风扇将空气吹入燃烧器内，与燃气混合形成可燃气体。

电极会产生高压电火花，点燃可燃气体，同时火焰探测器会监测火焰的存在，确保燃烧的稳定性。

2. 燃气阀燃气阀是控制燃气流量的关键元器件。

它根据控制器的指令，调节燃气的供应量。

燃气阀通常由电磁阀和调节阀组成。

当控制器发送指令时，电磁阀会打开或关闭，控制燃气的进入。

调节阀则根据需要调整燃气的流量大小，以满足不同的加热需求。

3. 水泵水泵是壁挂炉的另一个重要元器件，它负责循环供应热水。

水泵通常由电动机和叶轮组成。

当壁挂炉需要供应热水时，控制器会发送指令，电动机驱动叶轮旋转，产生水流。

水泵通过管路将冷水引入热交换器，经过加热后再送入供暖系统或热水龙头。

4. 热交换器热交换器是实现壁挂炉加热功能的关键元器件。

它通过将燃烧产生的热量传递给水来实现加热效果。

热交换器通常由多个管道组成，燃气通过管道流过，同时水也通过另一组管道流过，两者之间通过金属壁进行热量传递。

燃气的热量会使管道中的水升温，从而实现供暖或热水供应。

5. 控制器控制器是壁挂炉的智能化管理系统，它负责监测和控制壁挂炉的运行状态。

控制器通常由主控芯片、传感器和显示屏等组成。

传感器可以实时监测燃气、水温、压力等参数，并将数据传输给主控芯片。

主控芯片根据传感器数据和设定的参数，控制燃烧器、燃气阀、水泵等元器件的工作状态，以实现壁挂炉的正常运行和高效能耗。

总结：壁挂炉的元器件工作原理包括燃烧器、燃气阀、水泵、热交换器和控制器等。

燃烧器负责将燃气与空气混合并点燃，燃气阀控制燃气流量，水泵循环供应热水，热交换器实现热量传递，控制器监测和控制壁挂炉的运行状态。

壁挂炉原理零部件及作用介绍壁挂炉是一种先进的暖气设备，广泛应用于家庭和商业建筑。

它通过燃烧燃气或石油等燃料来加热水，并将热能传递给房间，实现供暖和热水的功能。

下面将对壁挂炉的原理、零部件及作用进行详细介绍。

一、壁挂炉的原理壁挂炉的工作原理基于热交换的原理。

壁挂炉内部包含一个燃烧室和一个热交换器。

当燃料被点燃时，燃烧室内的热能被传递给热交换器，然后再通过管道输送到不同的房间。

燃料首先进入燃烧器，然后通过点火器点燃。

随着燃料的燃烧，热能产生并传递给热交换器。

热交换器是一个有许多管道的金属结构，它的作用是将燃料燃烧产生的热能转移到冷却介质，一般是水。

当冷却介质通过热交换器时，它吸收了热能并升温。

这些加热的水通常用于供暖或热水。

然后，热水通过管道输送到不同的房间或用于热水供应系统。

二、壁挂炉的零部件及作用1.燃烧器：燃烧器是壁挂炉中的关键部件，负责将燃料与空气混合并点燃。

它的作用是维持燃料的燃烧，产生高温气体，将热能传递给热交换器。

2.热交换器：热交换器是壁挂炉中的另一个重要部件，起到燃料燃烧产生的热能传递给冷却介质的作用。

一般由金属制成，具有许多管道，能将热量传递给水。

3.水泵：水泵是壁挂炉中的组成部分，用于将冷却介质（一般是水）从壁挂炉中泵出，并输送到不同的房间或设备中。

4.压力阀：壁挂炉中的压力阀起到调节壁挂炉系统中的水压的作用。

它可根据系统需求调节水泵的工作速度，保持适当的水压。

5.温控系统：壁挂炉的温控系统负责监测室内温度，并调节壁挂炉的工作状态。

当室内温度低于设定值时，温控系统启动壁挂炉加热系统；当温度达到设定值时，温控系统停止供热。

6.排气管道：燃烧燃料会产生烟气，排气管道则用于排放燃烧产生的废气。

它确保燃烧室内的废气顺畅排出，维持壁挂炉的正常工作。

7.控制面板：控制面板是壁挂炉的操作界面，用于设置温度、监控设备运行状态等。

用户可以通过控制面板对壁挂炉进行操作和调节。

总结：壁挂炉通过燃料的燃烧将热能转化为热水，并通过管道输送到不同的房间，实现供暖和热水供应。

壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或其他燃料来产生热能，然后将热能传递给供暖系统，从而实现室内的供暖。

本文将详细介绍壁挂炉的工作原理，并附上燃气壁挂炉的原理图。

一、壁挂炉的工作原理1. 燃烧系统壁挂炉的燃烧系统是壁挂炉的核心部分，它主要由燃气供应系统、燃气阀门、燃气喷射器、燃烧室和排烟系统组成。

- 燃气供应系统：燃气供应系统负责将燃气从燃气管道输送到壁挂炉中，并保持合适的气压。

- 燃气阀门：燃气阀门用于控制燃气的流量，根据室内温度的变化自动调节燃气的供应量。

- 燃气喷射器：燃气喷射器将燃气分解成细小的颗粒，使其能够更好地与空气混合燃烧。

- 燃烧室：燃烧室是燃烧过程的主要场所，燃气与空气在燃烧室中混合并点燃，产生高温燃烧气体。

- 排烟系统：排烟系统负责将燃烧产生的废气排出室外，保证室内空气的清洁。

2. 热交换系统壁挂炉的热交换系统主要由热交换器和循环泵组成。

- 热交换器：热交换器是壁挂炉的核心部件之一，它通过将燃烧产生的热能传递给循环水来实现供暖。

热交换器通常采用螺旋式或板式结构，能够最大限度地增加热交换效果。

- 循环泵：循环泵负责将冷却后的循环水送回壁挂炉，经过热交换器加热后再送回供暖系统，循环往复。

3. 控制系统壁挂炉的控制系统用于监测和控制壁挂炉的工作状态，保证其正常运行。

- 温度传感器：温度传感器用于感知室内温度和水温，根据设定的温度值自动调节燃气的供应量和水的循环速度。

- 燃气控制器：燃气控制器负责控制燃气阀门的开启和关闭，确保燃气的供应稳定可靠。

- 水压传感器：水压传感器用于监测壁挂炉的水压，当水压过低时，会自动启动补水装置，保证壁挂炉的正常运行。

- 安全保护装置：壁挂炉还配备了多种安全保护装置，如过热保护装置、漏电保护装置等，以确保使用过程中的安全性。

二、燃气壁挂炉原理图以下是一种常见的燃气壁挂炉的原理图示意图：[燃气壁挂炉原理图]1. 燃气供应系统：包括燃气管道、燃气阀门和燃气喷射器等。

壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或其他燃料来产生热能，然后将热能传递给供暖系统，从而实现室内的供暖。

在本文中，我们将详细介绍壁挂炉的工作原理，并提供一个燃气壁挂炉的原理图作为参考。

1. 燃气壁挂炉的基本组成燃气壁挂炉由燃烧器、热交换器、控制系统和排烟系统等组成。

- 燃烧器：燃烧器负责将燃气与空气混合，并点燃燃气，产生火焰。

- 热交换器：热交换器是壁挂炉的核心部件，它负责将燃烧产生的热能传递给供暖系统。

热交换器通常由金属材料制成，具有较大的表面积，以便更高效地传递热能。

- 控制系统：控制系统监测和控制壁挂炉的工作状态，包括调节燃气供应、控制燃烧器点火和熄火、监测温度等功能。

- 排烟系统：排烟系统负责将燃烧产生的废气排出室外，以确保室内空气的清洁和安全。

2. 燃气壁挂炉的工作原理燃气壁挂炉的工作原理可以分为点火、燃烧和供暖三个阶段。

- 点火阶段：当用户需要供暖时，控制系统会发送点火信号，燃烧器开始工作。

燃气与空气在燃烧器内混合，并通过点火装置点燃，产生火焰。

- 燃烧阶段：点火后，燃烧器会持续供应燃气和空气，维持火焰的燃烧。

燃烧产生的热能通过热交换器传递给供暖系统。

同时，控制系统会监测室内温度，并根据设定值调节燃气供应量，以保持室内温度稳定。

- 供暖阶段：在燃烧阶段，热交换器将热能传递给供暖系统，供暖系统通过管道将热水或蒸汽传输到需要供暖的区域。

在供暖系统中，热水或蒸汽释放出热量，使室内温度升高。

3. 燃气壁挂炉原理图以下是一个简化的燃气壁挂炉原理图，用于说明燃气壁挂炉的工作原理。

[燃气壁挂炉原理图]该原理图展示了燃气壁挂炉的基本组成和工作流程。

燃气和空气通过燃烧器混合，并在点火装置的作用下点燃，形成火焰。

火焰燃烧产生的热能通过热交换器传递给供暖系统，同时废气通过排烟系统排出室外。

总结：壁挂炉是一种常用的供暖设备，它通过燃烧燃气产生热能，然后将热能传递给供暖系统。

壁挂炉——元器件工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或液化气来产生热能，并将热能传递给供暖系统。

在壁挂炉中，有许多元器件参与到燃烧和热能传递的过程中，下面将详细介绍壁挂炉中常见的元器件及其工作原理。

1. 燃气阀：燃气阀是壁挂炉中控制燃气供应的重要元器件。

当壁挂炉需要启动时，燃气阀打开，允许燃气进入燃烧室。

当需要停止供暖时，燃气阀关闭，切断燃气供应。

这样可以确保燃气的安全使用。

2. 点火器：点火器是壁挂炉中点燃燃气的元器件。

当燃气阀打开后，点火器会产生高压电火花，引燃燃气。

点火器通常使用电极和火花塞构成，通过高压电场产生火花，点燃燃气。

3. 燃烧室：燃烧室是壁挂炉中燃烧燃气的空间。

在燃烧室中，燃气与空气混合并点燃，产生火焰和热能。

燃烧室通常采用特殊材料制成，能够承受高温和高压，同时具有良好的隔热性能，以提高燃烧效率。

4. 热交换器：热交换器是壁挂炉中传递热能的关键元器件。

它位于燃烧室的上部，通过与燃烧室接触，将燃烧产生的高温烟气中的热能传递给供暖系统。

热交换器通常采用金属材料制成，具有较大的表面积，以增加热交换效果。

5. 水泵：水泵是壁挂炉中循环供暖水的元器件。

当热交换器传递热能给供暖系统时，水泵会将冷却的水送回燃烧室，以保持循环。

水泵通常采用电动机驱动，能够产生足够的水压，确保供暖系统的正常运行。

6. 温度传感器：温度传感器用于监测壁挂炉中的温度变化。

它通常安装在燃烧室或供暖系统的关键部位，通过感知温度的变化，将信号传递给控制系统，以实现温度的自动调节。

温度传感器通常使用热敏电阻或热电偶等元件构成，具有较高的灵敏度和准确性。

7. 控制器：控制器是壁挂炉中的核心元器件，负责监测和控制整个系统的运行。

控制器通常由微处理器和相关电路组成，能够接收传感器的信号，并根据预设的参数进行判断和控制。

通过控制器，用户可以设置壁挂炉的工作模式、温度设定等参数，实现智能化的供暖控制。

综上所述，壁挂炉中的元器件各司其职，共同协作，实现燃气的燃烧和热能的传递。
