YB-026产品关键件或产品特性描述填报表及填写指南-防火门.
防火门《产品关键件或产品特性描述填报表》
填写指南
1.总要求：
填报表应填写完整，不适用的项目在对应的记录表格中以斜杠画掉，记录填写应使用电脑打印。
2. 申报单位：应与制造商（生产厂）注册营业执照一致。
3.产品名称/型号：应按相应国家标准及型式认可规则中规定的名称/型号表示方式填写。
4.结构及参数
1).门的整体外形结构：应申明防火门的外形尺寸、涂漆形式、双扇门应申明两个门扇占整个门的比例（如50％—50％；30％—70％）。
2).门扇厚度：应申明门扇的实际厚度，单位为mm，保留到
整数。
（若存在压型结构，应申明不同部位处的门扇厚度）3).门框尺寸：应申明门框的侧壁宽度，单位为mm，保留
到整数。
(若带装饰边需具体描述尺寸)
4).双扇门中缝的连接方式：需要时应申明是裁口形式连接还
是平口形式对接，有无盖缝板及盖缝板的具体结构、尺寸。
5).门扇与门框的搭接量：应申明防火门门扇与门框的搭接
尺寸，单位为mm，保留到整数。
6).防火合页（铰链）的型号规格及数量：应申明每个门扇
上防火合页（铰链）的数量以及型号规格，包括尺寸、形
式。
7).门扇内部结构描述：应申明门扇的剖面结构(由向火面至
背火面)：
例：a）.木质门扇
3mm柳桉三夹板＋5mm防火板＋膨胀珍珠岩板＋5mm防火板＋3mm柳桉三夹板
b）.钢质门扇
1.2mm冷轧钢板＋5mm防火板＋膨胀珍珠岩板＋5mm防火板＋1.2mm冷轧钢板
8).门框内部结构描述：
a）.木质门框
一层3mm防火板＋柳桉木（阻燃处理）
b）.钢质门框
1.2mm冷轧钢板＋5mm防火板（若有断面结构需具体说明）
9).防火玻璃的开口尺寸及透光尺寸：应申明门扇玻璃、亮
窗玻璃开口及透光的长×宽，单位为mm，保留到整数。
（注：防火玻璃的开口尺寸指门扇、亮窗上玻璃开孔的尺
寸，防火玻璃的透光尺寸指门扇、亮窗上玻璃可视的尺寸）
10).防火密封件的设置：应申明有无设置防火密封件，如设
有防火密封件，其设置的位置（门框与门扇接合处；门扇
与门扇接合处）。
11).内填充工艺说明：按企业制定的防火门内填充工艺提供
相应的文件,可另加附件。
12).结构说明图：随本表应附有每个规格产品的装配图，图
纸幅面为A4，应采用自动绘图仪器绘制，图面整洁、清
晰，尺寸标注清楚，符合国家制图标准的有关规定。
至少
应包含有下列信息：
a).门的整体外形结构和外形尺寸；
b).门扇的高度、宽度和厚度；
c).门框侧壁宽度、门框内裁口宽度和高度；
d).门扇与门框的连接方式和搭接尺寸；
e).双扇门中缝的连接方式和搭接尺寸（若有盖缝板，应
标明盖缝板的宽度和厚度）；
f).门扇内部结构；
g).门扇玻璃和亮窗玻璃的开口尺寸，防火玻璃的高度、
宽度和厚度，防火玻璃压条最外边尺寸；
h).防火锁和防火合页（铰链）的定位尺寸；
i).必要的技术要求；
j).木质防火门的门框和门芯的材质、产地，阻燃处理情况；
k).木质防火门门扇面板的材质、厚度；
l).钢质防火门门框、门扇面板的材质、厚度；
m).填充的阻燃隔热材料的种类、密度和生产厂；
n).防火玻璃、防火密封件、防火门闭门器、防火合页（铰链）、防火锁、防火顺序器、防火门镜等配件的型号
规格、生产厂。
装配图中所标示的信息应与“结构及参数”中所标示的
信息一致！
5.关键原材料及配件
1).门框的材质：木质门框应申明木材的种类（如柳桉、杉木
等）、密度和阻燃处理情况；钢质门框应申明钢板的制成工艺及厚度（如冷轧钢板，1.5mm），厚度单位为mm，保留1位小数。
2).门扇面板的材质、厚度：木质门扇应申明面板材料的种类
（如柳桉三夹板、杉木三夹板等）及厚度，厚度单位为mm，保留到整数；钢质门扇应申明钢板的制成工艺及厚度（如冷轧钢板，1.5mm），厚度单位为mm，保留1位小数。
3).骨架材质: 木质骨架应申明骨架材料的种类（如柳桉木、
杉木等），尺寸单位为mm，保留到整数；钢质骨架应申明骨架的制成工艺及厚度（如冷轧钢板，3.0mm），厚度
单位为mm，保留1位小数；其它材质骨架应申明骨架材料及厚度，厚度单位为mm，保留1位小数。
4).防火玻璃型号及几何尺寸：需要时应申明门扇和亮窗使
用防火玻璃的型号规格，按防火玻璃产品标准规定填写。
如：FFB－20-AI；同时标注防火玻璃的几何尺寸。
5).防火密封件：应申明防火密封件的宽×厚，单位为mm，
保留到整数。
6).防火门闭门器：应申明产品使用防火门闭门器的型号规格
和生产商的名称或商标。
7).防火锁：应申明产品使用防火锁的型号规格和生产商的名
称或商标。
8).防火顺序器：需要时应申明双扇防火门产品所使用的防火
顺序器型号规格和生产商的名称或商标。
9).填充材料种类及主要技术指标：应申明填充材料的种类
（如珍珠岩、蛭石等）及主要技术指标,可另加附件。
10).粘结剂种类及主要技术指标：应申明粘结剂的种类及主
要技术指标，包括甲醛含量等指标,可另加附件。
11).其它材料种类及主要技术指标：必要时，应申明除填充
材料、粘结剂以外的其它主要材料种类及主要技术指标,可另加附件。
12).防火门镜：需要时应申明产品使用防火门镜的型号规格、
材质和生产商的名称或商标。
6.“产品关键件或产品特性描述填报表”填写时，可增加附页
加以说明。

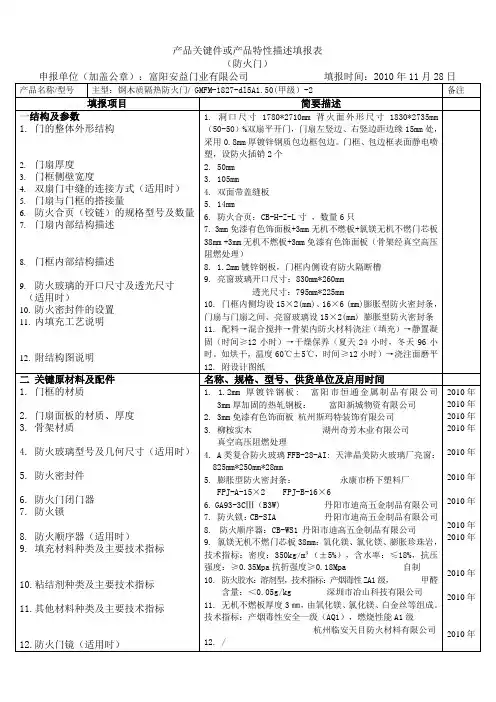

产品关键件或产品特性描述填报表
（防火门）
变更说明一起向认证机构申报确认。
2、可增加附页。
