1、铸铁管材的使用历史
铸铁管以其优异的耐腐蚀性能和良好的工艺性受到人们的青睐。法国路 易十四时期，为了给凡尔赛的街道和喷泉供水，铺设了大约十五英里的铸铁 管线，用法兰和螺栓连接，牛皮作密封材料，在长期使用过程中部分管道经 过修理，其使用寿命长达300余年。
润滑剂
3、K型接口
K型接口是通过紧固连接螺栓，使压兰挤压密封胶圈，使胶圈 与密封面产生接触压力来实现密封。
在检修和维护方面也很方便：可通过紧固螺栓或拆卸压兰更换 胶圈的办法来解决管道接口泄漏问题，大口径管安装力小，可靠性 较好，但是受安装者的技能影响较大。
上述接口没有抗轴向拔脱能力，在下列情况下需要采取锚固措施：
规格 接口
80 100 125 200 300 350 400 600 700 800 1000 1200 1400 1600 2000 2200 2600
T型 XT2型
K型 NⅠ型
S型 TF型 Xanchor型 SIA型 焊接法兰管 XTJ顶管
T型接口的安装
T型接口的安装十分快捷。安装速度（一个工作面、机械安装） DN600每天安装36～37支，DN1200每天安装24～25支，DN1600每天安装 14～16支。
块室的配合利用焊环实现锚固连接；主要应用C25级别的DN1400～2000自 锚管，DN1400～1800偏转角为1°，DN2000偏转角为0.5°。
4、自锚接口
（3） Xanchor
4、自锚接口
（3） Xanchor
4、自锚接口
（3） Xanchor
4、自锚接口
（3） Xanchor
4、自锚接口
4、自锚接口

4、自锚接口
（1）TF型自锚接口
安装
4、自锚接口
（2）高压TF型自锚接口 紧固方式由钩头螺栓改为斜压块和六角螺栓组成，由于斜压块与
管子的接触面积增大和螺栓的强度增加，可承受较高压力，允许工作 压力为1.6MPa和2.5MPa。
1．球铁管；2．T密封圈 3．替代勾头斜压块；4；焊环；5、挡环；6、压兰；7、高强度螺栓及螺母
25.1 27.7 30.1 32.5 34.8 38.7
1
4.6 5.6 6.9
8 10.5 12.9 15.2 19.5 21.7 23.6 27.2
30.5
33.4 36.3
39 41.5 43.7 47.7
90°
1.5
3 3.7 4.6 5.4 7.2 8.9 10.6 13.9 15.5 16.9 19.8
596
669 608 882 775 1123
736 667 971 851 1237
872 787 1150 1002 1464
近似总重量（kg）
K9
K10
K12
518
534
568
773
798
849
639
661
705
953
987
1052
766 1145 907 1353 1045 1554
792 1183 940 1403 1082 1611
4、自锚接口
（2）高压TF型自锚接口
安装
4、自锚接口
挡环安装
4、自锚接口
（3） Xanchor
大型管道工作压力大，相应支墩大，并且工期长，如果设定土壤条件为： 密度为1.6t/m3，摩擦系数为0.5，内摩擦角为30°，覆土层厚度为1.5m， 假定DN1800口径的铸管，在2.5MPa的试验压力。 22.5°和90°弯头处按 1.5倍的安全系数进行混凝土支墩设计，如果混凝土密度按照2.3t/m3计算， 支墩尺寸为：

产品介绍（1）标准化工作，新兴铸管公司是国家标准GB/T13295-2003/2008《水及燃气管道用球墨铸铁管、管件和附件》的主要起草单位；并作为我国铸铁管标准化专业委员会的代表连续8年参加了国际标准化组织ISO/TC5/SC2铸铁管委员会的会议，参与了多项国际标准的修订工作，为扩大我国铸铁管事业在国际上的影响，提高在国际上的地位，限制和延缓技术壁垒的出台发挥了积极的作用。

（2）执行的标准，新兴铸管公司可以按照ISO2531、EN545、GB/T13295、ISO7186 EN598 EN969 KS D4311和BS4772以及相关的标准生产离心球墨铸铁管。

（3）接口型式，新兴铸管公司可以生产的常用接口型式有：T型、K型、N 型、S型、KP型、2GS®（T型的演变），等等。

防滑脱接口型式有：TZF型（自锚型）、UF型、KF型、TF型，等等。

（4）特殊用途1）特殊涂层，新兴铸管公司生产的离心球墨铸铁管除了可以进行常规的内涂水泥砂浆、外喷锌、涂沥青漆以外，还可以提供以下特殊涂层球铁管：①内衬硫酸盐水泥砂浆硫酸盐水泥也称抗硫水泥，具有抗硫酸盐侵蚀功能，适用于输送海水工程。

②内衬铝酸盐水泥沙浆铝酸盐水泥也称高铝水泥，具有抗硫酸盐腐蚀和抗冻功能，适用于输送海水工程和埋设环境气温变化大的工程。

③加厚金属锌涂层常规的球铁管外表喷锌厚度为130g/m2，对于一些土壤条件稍差的工程，可以采用加厚金属锌的措施，提到管线的使用寿命。

④锌铝合金涂层使用85%辛+15%吕的合金，喷涂在球铁管外表面，涂层厚度400 g/m2，可以起到外加聚乙烯套的作用，适用于腐蚀性较强的土壤环境。

⑤内衬环氧陶瓷球墨铸铁管环氧陶瓷内衬是以环氧树脂、石英粉等为主要原料配制加工而成，具有极高的耐腐蚀性能和较好的耐磨性，因此，对于提高球墨铸铁管的使用寿命具有很好的作用。

适用于城市污水输送、中水输送等工程。

⑥聚氨酯涂层球墨铸铁管聚氨酯涂层是采用双组分聚氨酯材料按1:1 比例喷涂而成的，具有很好的耐腐蚀性能和卫生性能，既可以用作球铁管的内衬材料，也可以用作球铁管的外防腐层，对于提高球墨铸铁管的使用寿命和保证输送水的质量都具有很好的作用。

球墨铸铁管规格参数
一、尺寸范围：
二、材质标准：
三、技术指标：
1.球墨铸铁管的耐压性能好，一般能承受10MPa以上的压力。

2.球墨铸铁管的耐磨性能好，内表面光滑，能够减少液体或固体对管
道的摩擦。

3.球墨铸铁管的耐腐蚀性能好，能够抵抗多种化学物质的侵蚀。

4.球墨铸铁管的耐冲击性能好，能够承受较大的冲击负荷。

5.球墨铸铁管的耐热性能好，能够满足高温运行的需求。

四、表面处理：
五、连接方式：
六、应用范围：
七、质量控制：
以上是对球墨铸铁管规格参数的详细介绍，包括尺寸范围、材质标准、技术指标、表面处理、连接方式、应用范围和质量控制等方面。

这些参数
对于选择和使用球墨铸铁管具有很大的帮助。

主要有新管线的顶管施工与废旧管线的更新顶管施工。
顶管施工工艺
下图所示为新管线的顶管施工示意图，主要由顶管机、中继间以及新管线与 包括后背墙在内的顶进系统组成；
废旧管线的更新顶管施工，即在原废旧管线的旧址，首先将废旧管线 破碎，并根据更新管线的口径进行扩孔，再将更新管线顶进。
本文将对球铁顶管的破管顶管施工进行介绍。
针对这个问题，本项目提出了“顶破一体化”的新型施工方法，利用球墨铸 铁管道管壁较厚，具有较高的轴向承载能力的特点，在顶管的前端装上了特质 的破管锥头，将新管道的顶入铺设和老管道的破碎同时进行。
这种施工方法的关键问题之一就是要合理设计破管锥头的尺寸，针对需要破 管的对象，计算破管所需要的顶推力。
柔性接口，密封安全可靠。 柔性接口具有一定的轴向伸缩和径向偏转能力，能适应一定的地基沉 降；而刚性接口会随着地基沉降而弯曲、变形，容易造成管道损坏。
XTJ球墨铸铁顶管简介
XTJ顶管开发过程 XTJ顶管结构 XTJ顶管特点 XTJ顶管技术参数 XTJ顶管破管顶管施工介绍
XTJ顶管开发过程
XTJ顶管设计程序
XTJ顶管技术参数
技术参数表——K9级壁厚XTJ顶管允许最大顶力
DN 允许顶力/KN DN 允许顶力/KN
250
920
900
4140
300
1240
1000
5080
350
1270
1100
6110
400
1350
1200
7240
450
1560
1400
9020
500
1910
1500
11350
600
2720
XTJ顶管开发过程
型式试验：制作样管，并按照相关标准进行严格、恶劣的物理型式试验

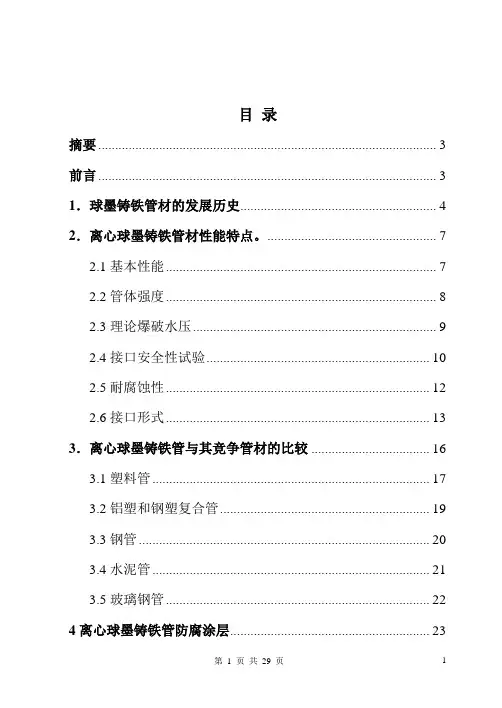

目录摘要 (3)前言 (3)1．球墨铸铁管材的发展历史 (4)2．离心球墨铸铁管材性能特点。

(7)2.1基本性能 (7)2.2管体强度 (8)2.3理论爆破水压 (9)2.4接口安全性试验 (10)2.5耐腐蚀性 (12)2.6接口形式 (13)3．离心球墨铸铁管与其竞争管材的比较 (16)3.1塑料管 (17)3.2铝塑和钢塑复合管 (19)3.3钢管 (20)3.4水泥管 (21)3.5玻璃钢管 (22)4离心球墨铸铁管防腐涂层 (23)4.1外表面喷锌加沥青防护层 (24)4.2聚乙烯套 (25)4.3聚乙烯覆膜管 (26)4.4聚氨酯涂层 (27)4.4环氧陶瓷内衬 (28)结论 (29)离心球墨铸铁管材摘要阐述了离心球墨铸铁管的发展历史，主要性能特点，重点论述了球铁管的防腐涂层。

通过离心球墨铸铁管材与其他管材的比较，论证了在其应用领域具有竞争优势。

关键词离心球墨铸铁防腐涂层前言球墨铸铁管作为目前世界上主要管材之一，它具有力学性能好，壁薄强度高、可大量节约铸造生铁，施工简便、施工费用低，可靠性高、保证安全供水输气，耐腐蚀性好、使用寿命长等特点，广泛应用于输送饮用水、污水、煤气和天然气等领域。

随着科学技术的迅猛发展，各种新型管材不断涌现，球墨铸铁管面临着与日新月异的新管材的激烈竞争。

不同的管材有不同的使用条件和场所，在我国城市和工业输水供气工程建设上，离心球墨铸铁管仍是首选的管材，具有较强的竞争优势，且在其防腐涂层方面，尚具有一定的发展潜力。

1．球墨铸铁管材的发展历史人类使用铸铁管的历史已有数百年，据资料介绍甚至可追溯到十四世纪。

见表1-1铸铁管以其优异的耐腐蚀性能和良好的工艺性受到人们的青睐。

法国路易十四时期，为了给凡尔赛的街道和喷泉供水，铺设了大约十五英里的铸铁管线，用法兰和螺栓连接，铅作密封材料，在长期使用过程中接头部分经过修理，其使用寿命长达300余年。

1738年焦炭取代了木炭作为炼铁的能源，人们可以廉价地精炼生铁，铸铁管的使用范围逐渐扩大。

离心球墨铸铁管离心球墨铸铁管(下称球铁管)具有铁的本质，钢的性能，高强度、高延伸、耐腐蚀，是城市供水和低压供气的首选管材。

球铁管是供水管网中使用量最多的一种管材，球铁管自20世纪40年代发明至今近60年历史。

国外从二十世纪六十年代以来就得到迅速的发展，目前世界的球铁管产量约800万t，其中欧洲160万吨，北美250万吨，南美25万吨，中东20万吨，澳洲10万吨，亚洲330万吨。

一、国内外生产概况：国外生产概况：国外工业发达国家从六十年代开始逐渐淘汰了普通灰口铸铁管，普遍采用了球铁管，法国莫松桥公司、日本久保田公司为世界上规模较大，技术先进的球铁管生产厂家。

目前国外球铁管铸造技术主要是采用的水冷金属型离心铸管技术；对大口径管用热膜法或树脂砂衬离心铸造技术。

国内生产概况：据不完全统计，原有铸铁管生产厂家达200多家，绝大多数厂家是用连续铸造工艺。

1983年，邢台钢铁厂首先引进了热模离心铸管工艺。

1998年，新兴铸管集团公司利用自主技术开发的特大型热模离心球墨铸铁管生产技术，生产出了长8000mm，直径为2000mm的球墨铸铁管，应用于太原引黄工程。

近10多年来，我国铸铁管厂家进行了技术改造，铸造方法由连续铸造转向离心铸造，连续铸造工艺已基本被淘汰。

尤其是进入90年代，我国离心球墨铸铁管进入高速发展阶段，目前我国已经明令淘汰灰铸铁管，给离心球墨铸铁管带来良好的发展机遇，至2007年国内生产厂家约30余家，110多台离心机，口径DN80～2200mm，产能约300万吨。

2006年离心球墨铸铁管和球铁管件的出口量已达43.48万t，使我国球铁管铸造技术，已赶上及达到国际先进水平。

二、优良的性能球铁管具有铁的本质，钢的性能，高强度、高延伸、耐腐蚀，是当今世界安全可靠用于输水供气的最佳选择。

国内有关部门对1988年至1990年间30个主要城市供水管材发生的爆管、断管、泄漏等事故进行了统计，统计结果表明：平均事故率球铁管0.14次/Km，灰铸铁管0.55次/Km，钢管0.5次/Km。

正内压试验
试验在由两段管的连接处进行，每段管至少长1米，F＝50DN; a值为0.5DN或200毫米两者较大值 W=[F×c-M(c-b)]/(c-a) W由带压强显示的液压装置提供
正内压试验参数
规格
剪应力F N
200 10000
400 20000
800 40000
1600 80000
abc M mm mm mm kg 200 500 1000 67 200 500 1000 215 400 500 1000 756 800 500 1000 2825
规格
PMA bar
PMA-5 bar
200 74 69
次数 n
•压力持续上升至PMA； •PMA压力下保压至少5s。
400 51 800 38
46 33
>24000
•记录循环次数，接头漏水自动中止。 1600 32 27
主要的接口型式 球墨铸铁管防腐方案 高洁净环保型球墨铸铁管内衬
产品标准
球墨铸铁管防腐方案
正外压试验
受试组装件由两个焊接在一起的管承口和一个双插口件构成 W=F=50DN的垂直力， V形垫块位置大约在自承口端起0.5DN或200mm处，取最大值。
内部冲击压柔性接头密封试验
受试组装件和试验装置与正内压相同。
压力持续升至允许试验压力PMA，然后根据下面压力
自动循环试验：
•持续下降至（PMA-5）； •在（PMA-5）压力下至少保压5s聚乙烯套
球墨铸铁管防腐方案
球墨铸铁管防腐原理 球墨铸铁管防腐涂层选择
球墨铸铁管防腐涂层的选择
防腐涂层分类
• 外部防腐涂层的目的是使管子具有一个持久的抗土壤腐 蚀的能力。可以选择不同外涂层以适应所有腐蚀性土壤 的环境。

球墨铸铁管新产品应用及介绍新兴铸管股份有限公司2022-12-8管通四海 为人民健康引水01排水工程用球墨铸铁管简介目录02非开挖用球墨铸铁管CONTENTS球墨铸铁检查井03排水工程用球墨铸铁管简介PART ONE铸铁管历史悠久国家中国法国英国美国日本年代明洪武年代1368～13991664181018221885地点南京武庙闸渠凡尔赛伦敦费城横滨人类使用铸铁管的历史已有数百年，据资料介绍可追溯到十四世纪。

6球墨铸铁球化处理改变金相组织和石墨形态7性能指标灰铁管球墨铸铁管钢管抗拉强度(MPa)150～260≥420≥400抗弯强度(MPa)200～360≥590≥400延伸率(%)0DN80~1000≥10DN1100~2600≥7≥18弹性系数(N/mm 2)11×10417×10416×104球墨铸铁管【铁的本质、钢的性能】ISO 7186-1983： 排水用球墨铸铁产品EN 598-1982： 排水管道用球墨铸铁管、管件、附件GB/T 26081-2022： 排水工程用球墨铸铁管、管件和附件管道长度：6m或8.15m 管道规格：DN80至DN3000接口形式---承插式柔性接口产品参数：DN80-300 允许偏转角3.5°DN350-600 允许偏转角2.5°DN700-2600 允许偏转角1.5°T型接口XT2型接口常用接口——承插式柔性接口接口安全性 ——全方位适应地基变形偏转角：1.5度偏转角：2度偏转角：3度nΔH nΔH nΔH20.3 20.4 20.640.9 4 1.3 4 1.98 3.1 8 4.2 8 6.31611.4 1615.3 1623.4普通级防腐加强级防腐特殊级防腐普通硅酸盐水泥砂浆内衬（适用于雨水、处理后的水） 聚氨酯内衬 环氧陶瓷内衬（适用于污水）根据输送介质选取合理内防腐方案高铝水泥砂浆内衬（适用于污水）多样化的防腐方案——内衬选择滨海海浸盐渍土灰漠土潮土红壤多样化的防腐方案——外涂层选择多样化的防腐方案——外涂层选择普通级防腐加强级防腐特殊级防腐Zn+终饰涂层Zn+终饰涂层+PE膜(套)聚氨酯涂层可根据土壤腐蚀性选择外防腐方案15 非开挖用球墨铸铁管PART ONE16顶管法施工用球墨铸铁管破管法施工用球墨铸铁管套管法施工用球墨铸铁管H D D 施工用球墨铸铁管1243非开挖铺设用球墨铸铁管17产品简介18产品应用优势：柔性承插式自锚连接，曲率半径小，地基沉降适应性强● 承插式柔性自锚连接，接口允许偏转1.2～3°● 曲率半径较小，节省管材及施工成本● 回拖时管道本身不发生挠曲，管材安全性高DN 长度Lu 偏转角最小曲率半径m °m 805.9 3.01131005.9 3.01132005.9 3.01133005.9 3.01134005.9 3.01135005.9 3.01136005.9 2.01697005.9 2.01698005.9 2.016910005.9 1.228212008 1.238219产品应用优势：优良的防腐设计，确保管道安全运行百年以上●管道基材：球墨铸铁耐（电）化学腐蚀性能优异●防腐涂层：金属锌+环氧树脂涂层，进一步增强管道耐腐蚀性能及耐磨性● 接口防护：承口增设热缩套和金属套，避免泥浆进入接口间隙影响偏转20 产品应用优势：施工安装简单便捷，具备分段和逐支回拖能力，适应狭小空间施工● 安装简单快捷，对施工条件、工人技术水平要求较低● 可根据现场工况进行分段回拖，节省施工空间21时间规格施工地点工程案例2016年DN400河南濮阳濮阳范县城区第二水源供水工程● ● ● ● ● ●2017年DN400浙江桐乡桐乡世纪大道秋韵港供水工程2017年DN500河南郑州郑州新区CBD副中心环路供水工程● ● ● ● ● ●2018年DN600陕西咸阳咸阳礼泉县抗旱应急水源工程2018年DN800安徽合肥合肥市长丰县朱巷镇穿越工程● ● ● ● ● ●2019年DN900安徽芜湖芜湖市无为县高沟区域供水项目● ● ● ● ● ●2020年DN1000上海上海市南惠区老旧管网改造工程● ● ● ● ● ●2021年DN1000江苏苏州昆山绿地大道供水工程注：目前约有500km 的HDD施工用球墨铸铁管应用于全国各地。

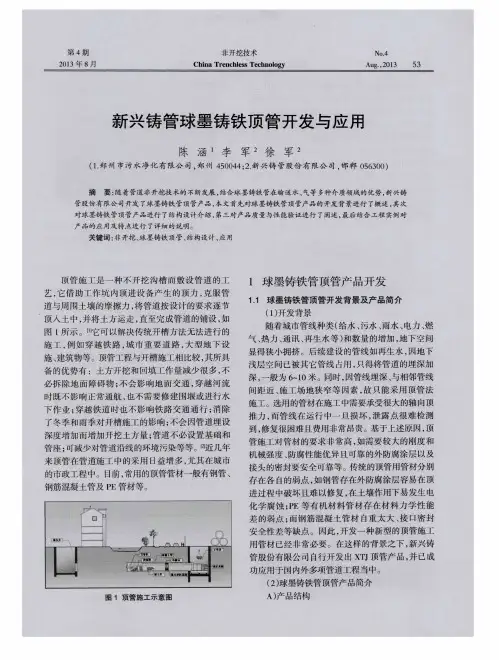

艺， 它借 助工作坑 内顶进设备产生 的顶力 ， 克服管 道与周围土壤 的摩擦力 ， 将管道按设计 的要求逐节 顶入土 中， 并将 土方运走 ， 直至完成管道的铺设 ， 如 图１ 所示。… 它可以解决传统开槽方法无法进行 的 施工 ， 例 如穿越铁路 ， 城市重要 道路 ， 大型地 下设 施、 建筑物等。 顶管工程与开槽施工相 比较 ， 其所具
浅层空 间已被其它管线 占用 ， 只得将管道的埋深加
必拆 除地面障碍物 ； 不会影响地面交通 ， 穿越河流 时既不影响正常通航 ， 也不需要修建围堰或进行水
下作业 ； 穿越 铁 道 时 也 不 影 响 铁 路 交 通 通 行 ； 消 除
了冬 季 和雨 季对 开 槽施 工 的影 响 ； 不会 因管 道埋 设
第 ４期
２ ０ １ ３年 ８月
非开挖技术
Ｃｈ ｉ ｎ ａ Ｔｒ ｅ ｎ ｃ ｈ ｌ ｅ ｓ ｓ Ｔｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ
Ｎｏ ． ４
Ａｕ ｇ ． ， ２ ０ １ ３
５ ３
新兴铸 管球墨铸铁顶 管开发 与应 用
陈 涵 李 军 徐 军 ｚ
（ １ ． 郑 州市污 水净化 有 限公 司 ， 郑州４ ５ ０ ０ ４ ４ ； ２ ． 新 兴铸 管股 份 有 Ｉ ： Ｐ － ￣ 司， 邯郸 ０ ５ ６ ３ ０ ０ ）
摘
要： 随 着管道非开挖技 术的不断发展 ， 结合球墨铸铁管在输送水、 气等 多种介质领域的优 势， 新兴铸
管股份有限公 司开发 了球 墨铸铁 管顶 管产 品， 本文首先对球 墨铸铁 管顶管产品 的开发 背景进行 了概述 。 其次 对球墨铸铁管顶管产品进行 了结构设计介 绍， 第三对产品质量与性能验证进行 了阐述 ， 最后结合工程 实例对

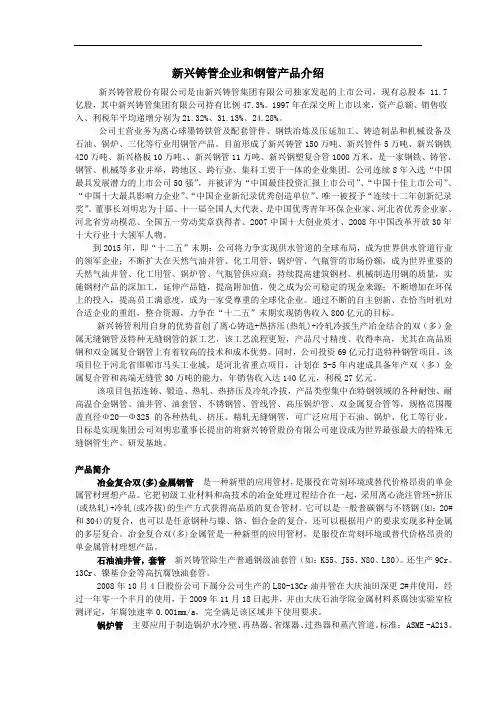

新兴铸管企业和钢管产品介绍新兴铸管股份有限公司是由新兴铸管集团有限公司独家发起的上市公司，现有总股本11.7亿股，其中新兴铸管集团有限公司持有比例47.3%。
