数控车床编程与操作期末考试

大学数控编程期末考试题及答案一、选择题（每题2分，共20分）1. 数控编程中，G代码G00表示的是：A. 直线插补B. 快速定位C. 圆弧插补D. 暂停答案：B2. 在数控机床中，M代码M03表示：A. 主轴正转B. 主轴反转C. 主轴停止D. 主轴定向答案：A3. 数控机床编程中，绝对编程和增量编程的区别在于：A. 绝对编程使用坐标系原点作为参考B. 增量编程使用当前位置作为参考C. 两者没有区别D. 绝对编程速度更快答案：A B4. 以下哪个不是数控编程中的刀具补偿类型？A. 刀具半径补偿B. 刀具长度补偿C. 刀具磨损补偿D. 刀具形状补偿答案：D5. 数控编程中，F代码通常表示：A. 进给速度B. 主轴转速C. 刀具选择D. 冷却液开关答案：A6. 在数控编程中，使用G90代码意味着：A. 绝对编程模式B. 增量编程模式C. 固定循环模式D. 子程序调用答案：A7. 以下哪个不是数控编程中的辅助功能？A. 冷却液开关B. 主轴定向C. 刀具更换D. 主轴转速调整答案：C8. 数控机床的坐标系中，X轴通常表示：A. 横向移动B. 纵向移动C. 垂直移动D. 旋转移动答案：A9. 在数控编程中，圆弧插补的G代码是：A. G01B. G02C. G03D. G04答案：B C10. 数控机床编程中，使用G54代码意味着：A. 选择第一个工件坐标系B. 选择第二个工件坐标系C. 选择第三个工件坐标系D. 选择第四个工件坐标系答案：A二、判断题（每题1分，共10分）1. 数控编程中的G代码和M代码是互斥的，不能同时使用。

（错）2. 数控机床的编程语言是高级语言，如C++或Java。

（错）3. 数控编程中，G91代码表示增量编程模式。

（对）4. 数控机床编程中，F代码可以表示进给速度或主轴转速。

（对）5. 数控机床的坐标系中，Z轴通常表示垂直移动。

（对）6. 数控编程中，M代码M05表示主轴停止。

（对）7. 数控编程中，使用G43代码表示刀具长度补偿。

数控编程与加工期末试题及答案一、选择题1. 数控编程中，G代码用于表示：A. 程序号B. 准备功能C. 辅助功能D. 主轴功能答案：B2. 在数控加工中，M代码表示：A. 程序结束B. 主轴转速C. 刀具更换D. 机床操作答案：D3. 数控机床的坐标系通常采用：A. 直角坐标系B. 圆柱坐标系C. 球坐标系D. 极坐标系答案：A二、填空题1. 在数控编程中，_______代码用于控制机床的刀具移动路径。

答案：G2. 数控机床的_______轴是用于控制刀具或工件沿垂直于工作台平面的方向移动。

答案：Z3. 数控编程中，_______是用来确定刀具相对于工件的起始位置。

答案：参考点三、简答题1. 简述数控编程的基本步骤。

答案：数控编程的基本步骤包括：（1）分析零件图样，确定加工工艺；（2）选择合适的刀具和夹具；（3）编写数控程序；（4）进行程序的仿真和调试；（5）在数控机床上进行实际加工。

2. 描述数控机床的刀具补偿功能及其作用。

答案：数控机床的刀具补偿功能是指在数控编程时，对刀具的尺寸、形状等进行预先设定，以实现在加工过程中自动调整刀具位置，保证加工精度。

其作用主要是减少编程难度，提高加工效率和加工精度。

四、计算题1. 已知数控机床的刀具半径为5mm，工件材料为45号钢，切削速度为60m/min，求刀具的切削进给速度。

答案：首先计算切削速度对应的每分钟切削长度：60m/min。

然后根据公式Vf = Vc * (D - 2 * R) / π，其中Vf是切削进给速度，Vc 是切削速度，D是刀具直径，R是刀具半径。

代入数值计算得：Vf =60 * (10 - 2 * 5) / 3.14 ≈ 75.46mm/min。

五、论述题1. 论述数控机床在现代制造业中的应用及其重要性。

答案：数控机床在现代制造业中扮演着极其重要的角色。

它们通过高精度、高效率的加工能力，能够实现复杂形状零件的快速生产。

数控机床的应用可以减少人工操作，提高生产效率，降低生产成本，同时保证产品质量的一致性。

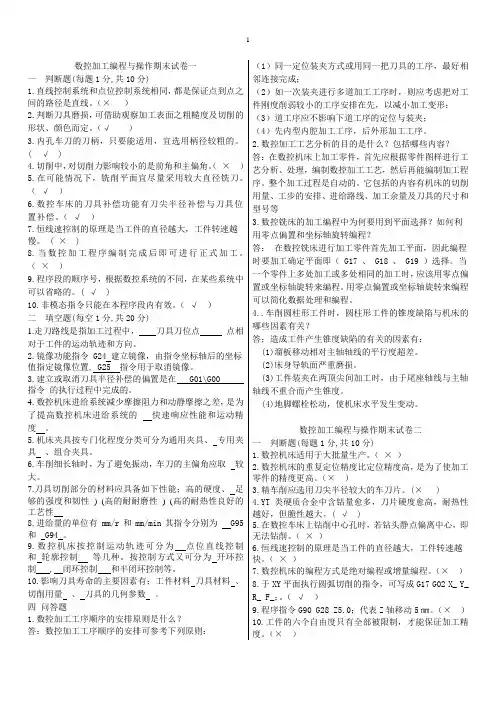

数控加工编程与操作期末试卷一一判断题(每题1分,共10分)1.直线控制系统和点位控制系统相同，都是保证点到点之间的路径是直线。

（×）2.判断刀具磨损，可借助观察加工表面之粗糙度及切削的形状、颜色而定。

（√）3.内孔车刀的刀柄，只要能适用，宜选用柄径较粗的。

( √ )4.切削中，对切削力影响较小的是前角和主偏角。

（×）5.在可能情况下，铣削平面宜尽量采用较大直径铣刀。

（√）6.数控车床的刀具补偿功能有刀尖半径补偿与刀具位置补偿。

（√）7.恒线速控制的原理是当工件的直径越大，工件转速越慢。

( × )8.当数控加工程序编制完成后即可进行正式加工。

（×）9.程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。

( √ )10.非模态指令只能在本程序段内有效。

（√）二填空题(每空1分,共20分)1.走刀路线是指加工过程中，刀具刀位点点相对于工件的运动轨迹和方向。

2.镜像功能指令 G24 建立镜像，由指令坐标轴后的坐标值指定镜像位置, G25 指令用于取消镜像。

3.建立或取消刀具半径补偿的偏置是在 G01\G00 指令的执行过程中完成的。

4. 数控机床进给系统减少摩擦阻力和动静摩擦之差，是为了提高数控机床进给系统的快速响应性能和运动精度。

5.机床夹具按专门化程度分类可分为通用夹具、专用夹具、组合夹具。

6.车削细长轴时，为了避免振动，车刀的主偏角应取较大。

7.刀具切削部分的材料应具备如下性能；高的硬度、足够的强度和韧性) (高的耐耐磨性) (高的耐热性良好的工艺性8.进给量的单位有 mm/r和mm/min其指令分别为 G95 和 G94 。

9.数控机床按控制运动轨迹可分为点位直线控制和轮廓控制等几种。

按控制方式又可分为开环控制,闭环控制和半闭环控制等。

10.影响刀具寿命的主要因素有；工件材料刀具材料、切削用量、刀具的几何参数。

四问答题1.数控加工工序顺序的安排原则是什么？答：数控加工工序顺序的安排可参考下列原则：（1）同一定位装夹方式或用同一把刀具的工序，最好相邻连接完成；（2）如一次装夹进行多道加工工序时，则应考虑把对工件刚度削弱较小的工序安排在先，以减小加工变形；（3）道工序应不影响下道工序的定位与装夹；（4）先内型内腔加工工序，后外形加工工序。

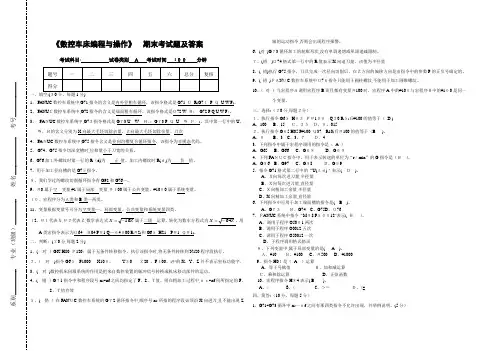

《数控车床编程与操作》 期末考试题及答案考试科目: 试卷类别 Ａ 考试时间 1００ 分钟一、填空:(３0分，每题1分)1、 FANUC 数控车系统中,G71指令的含义是内外径粗车循环，该指令格式是G71 Ｕ R;G7１ P Ｑ U W F;。

2、 FANU Ｃ数控车系统中,G72指令的含义是端面粗车循环，该指令格式是Ｇ72 W Ｒ； G72 P Q U W F ；。

3、 FA ＮUC 数控车系统中,G7３指令格式是G ７3 U W Ｒ。

；G ７3 P Ｑ U Ｗ Ｆ ;，其中第一行中的U 、Ｗ、Ｒ的含义分别为X 向最大毛坯切除余量、Ｚ向最大毛坯切除余量、刀次.4、 FA ＮUC 数控车系统中,G75指令含义是径向沟槽复合循环指令，该指令为非模态代码。

5、 G74、G75指令切深宽槽时,位移量小于刀宽的关系。

6、G76加工外螺纹时第一行的R （d)为 正 值，加工内螺纹时R(ｄ)为 负 值。

7、用于加工径向槽的是G7５指令。

８、我们学过的螺纹切削循环指令有G92和G76—。

9、＃0属于空 变量,#1属于局部 变量,＃１00属于公共变量，#10０0属于系统变量。

１０、宏程序分为Ａ类和B 类—两类。

11、变量根据变量号可分为空变量—、局部变量、公共变量和系统变量四类。

１2、＃１代表Ｘ,＃２代表Ｚ,数学表达式Z X 16-=属于二级 运算，转化为数车方程式为Z X 64-=，用A 类宏指令表示为Ｇ64 Ｈ04 P ＃1 Q —６4０00 R ＃2;和G6５ H21 P ＃1 Ｑ＃1;。

二、判断：(２0分,每题2分)1、( 对 ）G65 H80 Ｐ120；属于无条件转移指令，执行该指令时,将无条件转移到N120程序段执行。

２、（ 对 )指令G6５ P1000 X10０。

Y ３0. Ｚ20 。

F １00。

;中的X 、Y 、Z 并不表示坐标功能字． 3、( 对 )数控机床伺服系统的作用是把来自数控装置的脉冲信号转换成机床移动部件的运动。
