哈工大机械原理大作业一12题

1.运动分析题目如图所示机构，已知机构各构件的尺寸为AB=108mm，EF=320mm，BC=CE=CD=200mm，FG=162mm，AD=258mm，AG=514mm，DG=384mm，β=80º，构件1的角速度为ω1=10rad/s，试求构件2上点E的轨迹及构件5的角位移、角速度和角加速度，并对计算结果进行分析。

2.机构的结构分析，组成机构的基本杆组划分3.各基本杆组的运动分析数学模型（1）RR基本杆组：delt=0xB = xA + AB * Cos(f + delt)yB = yA + AB* Sin(f + delt)vxB = vxA - w * AB * Sin(f + delt)vyB = vyA + w * AB* Cos(f + delt)axB = axA - w ^ 2 * AB * Cos(f + delt):ayB = ayA - w ^ 2 * AB* Sin(f + delt)(2)RRR基本杆组Ci = lbc * Cos(fbc)Si = lbc * Sin(fbc)Cj = lcd * Cos(fcd)Sj = lcd * Sin(fcd)G1 = Ci * Sj - Cj * Siwbc = (Cj * (vxD - vxB) + Sj * (vyD - vyB)) / G1wcd = (Ci * (vxD - vxB) + Si * (vyD - vyB)) / G1vxC = vxB - wbc * lbc * Sin(fbc)vyC = vyB + wbc * lbc * Cos(fbc)G2 = axD - axB + wbc ^ 2 * Ci - wcd ^ 2 * CjG3 = ayD - ayB + wbc ^ 2 * Si - wcd ^ 2 * Sjebc = (G2 * Cj + G3 * Sj) / G1ecd = (G2 * Ci + G3 * Si) / G1axC = axB - ebc * lbc * Sin(fbc) - wbc ^ 2 * lbc * Cos(fbc)ayC = ayB + ebc * lbc * Cos(fbc) - wbc ^ 2 * lbc * Sin(fbc)EB = 2 * BC * Cos(febc)xE = xB + EB* Cos(fbc + febc)yE = yB + EB * Sin(fbc + febc)vxE = vxB – wbc * EB* Sin(fbc + febc)vyE = vyB + wbc * EB* Cos(fbc + febc)axE = axB - wbc ^ 2 * EB * Cos(fbc + delt) - ebc * EB * Sin(fbc + febc)ayE = ayB - wbc ^ 2 * leb * Sin(fbc + delt) + ebc * leb * Sin(fbc + febc) Ci = lef * Cos(fef)Si = lef * Sin(fef)Cj = lfg * Cos(ffg)Sj = lfg * Sin(ffg)G1 = Ci * Sj - Cj * Siwef = (Cj * (vxG - vxE) + Sj * (vyG - vyE)) / G1wfg = (Ci * (vxG - vxE) + Si * (vyG - vyE)) / G1vxF = vxE - wef * lef * Sin(fef)vyF = vyE + wef * lef * Cos(fef)G2 = axG - axE + wef ^ 2 * Ci - wfg ^ 2 * CjG3 = ayG - ayE + wef ^ 2 * Si - wfg ^ 2 * Sjeef = (G2 * Cj + G3 * Sj) / G1efg = (G2 * Ci + G3 * Si) / G1axF = axE - eef * lef * Sin(fef) - wef ^ 2 * lef * Cos(fef)ayF = ayE + eef * lef * Cos(fef) - wef ^ 2 * lef * Sin(fef)4.计算编程Dim xA As DoubleDim yA As DoubleDim vxA As DoubleDim vyA As DoubleDim axA As Double 'A '点加速度x轴分量Dim ayA As Double 'A '点加速度y轴分量Dim xB As Double 'B'点'x轴坐标Dim yB As Double 'B点y轴坐标Dim vxB As Double 'B点速度x轴分量Dim vyB As Double 'B点速度y轴分量Dim axB As Double 'B点加速度x轴分量Dim ayB As Double 'B点加速度y轴分量Dim xC As Double 'C点x轴坐标Dim yC As Double C'点y轴坐标Dim vxC As Double 'C点速度x轴分量Dim vyC As Double 'C点速度y轴分量Dim axC As Double 'C点加速度x轴分量Dim ayC As Double 'C点加速度y轴分量Dim xD As Double 'D点x轴坐标Dim yD As Double 'D点y轴坐标Dim vxD As Double 'D点速度x轴分量Dim vyD As Double 'D点速度y轴分量Dim axD As Double 'D点加速度x轴分量Dim ayD As Double 'D点加速度y轴分量Dim xE As Double 'E点x轴坐标Dim yE As Double 'E点y轴坐标Dim vxE As Double 'E点速度x轴分量Dim vyE As Double 'E点速度y轴分量Dim axE As Double 'E点加速度x轴分量Dim ayE As Double 'E点加速度y轴分量Dim xF As Double 'F点x轴坐标Dim yF As Double 'F点y轴坐标Dim vxF As Double 'F点速度x轴分量Dim vyF As Double 'F点速度y轴分量Dim axF As Double 'F点加速度x轴分量Dim ayF As Double 'F点加速度y轴分量Dim xG As Double 'G点x轴坐标Dim yG As Double 'G点y轴坐标Dim vxG As Double 'G点速度x轴分量Dim vyG As Double 'G点速度y轴分量Dim axG As Double 'G点加速度x轴分量Dim ayG As Double 'G点加速度y轴分量Dim delt As Double ' AB杆初始转角Dim lab As Double 'AB杆长Dim lbc As Double 'BC杆长Dim lcd As Double ' CD杆长Dim lce As Double 'CE杆长Dim lef As Double 'EF杆长Dim lfg As Double 'FG杆长Dim leb As Double 'ED杆长Dim f As Double 'AB杆转角Dim fbc As Double 'BC杆转角Dim fcd As Double 'CD杆转角Dim fce As Double 'CE杆转角Dim fef As Double 'EF杆转角Dim ffg As Double 'FG杆转角Dim fge As Double 'ge杆转角Dim w As Double 'AB杆角速度Dim wbc As Double ' BC角速度Dim wcd As Double 'CD角速度Dim wce As Double 'CE角速度Dim wef As Double 'EF角速度Dim wfg As Double 'FG角速度Dim e As Double 'AB杆角加速度Dim ebc As Double ' BC杆角加速度Dim ecd As Double 'CD杆角加速度Dim ece As Double 'CE杆角加速度Dim eef As Double 'EF杆角加速度Dim efg As Double 'FG杆角加速度Dim LBD As Double 'BD距离Dim leg As Double 'EG距离Dim JCBD As Double '角CBDDim jfeg As Double '角FEGDim fBD As Double 'BD转角Dim feg As Double 'EG转角Dim Ci As DoubleDim Cj As DoubleDim Si As DoubleDim Sj As DoubleDim G1 As DoubleDim G2 As DoubleDim G3 As DoubleDim val As DoubleDim pi As DoubleDim pa As DoubleDim febc As Double '角EBCDim i As DoubleDim fj1 As DoublePrivate Sub Command1_Click() '求点E的轨迹Picture1.Scale (-300, 400)-(10, -15)Picture1.Line (-300, 0)-(10, 0) 'XPicture1.Line (0, 400)-(0, -15) 'YFor i = -300 To 0 Step 50 'X轴坐标Picture1.DrawStyle = 2Picture1.Line (i, 400)-(i, 0)Picture1.CurrentX = i - 10: Picture1.CurrentY = 0 Picture1.Print iNext iFor i = 0 To 350 Step 50 'Y轴坐标Picture1.DrawStyle = 2Picture1.Line (0, i)-(-400, i)Picture1.CurrentX = -20: Picture1.CurrentY = i + 7 Picture1.Print iNext iFor fj1 = 0 To 360 Step 0.01f = fj1 * paCall RR1Call RRR1Call RR2Picture1.PSet (xE, yE)Next fj1End SubPrivate Sub Command2_Click() '求构件5的角位移Picture2.Scale (-20, 5)-(380, -0.5)Picture2.Line (-20, 0)-(380, 0) 'XPicture2.Line (0, 3)-(0, -0.5) 'YFor i = 0 To 360 Step 30 'X轴坐标Picture2.DrawStyle = 2Picture2.Line (i, 3)-(i, 0)Picture2.CurrentX = i - 10: Picture2.CurrentY = 0 Picture2.Print iNext iFor i = -0.5 To 3 Step 0.5 'Y轴坐标Picture2.Line (0, i)-(380, i)Picture2.CurrentX = -25: Picture2.CurrentY = i Picture2.Print iNext iFor fj1 = 0 To 360 Step 0.01f = fj1 * paCall RR1Call RRR1Call RR2Call RRR2Picture2.PSet (fj1, ffg)Next fj1End SubPrivate Sub Command3_Click() '求构件5的角速度Picture3.Scale (-20, 10)-(380, -10)Picture3.Line (-20, 0)-(380, 0) 'XPicture3.Line (0, 10)-(0, -10) 'YFor i = 0 To 360 Step 30 'X轴坐标Picture3.DrawStyle = 2Picture3.Line (i, 10)-(i, -10)Picture3.CurrentX = i - 10: Picture3.CurrentY = 0 Picture3.Print iNext iFor i = -8 To 8 Step 2 'Y轴坐标Picture3.Line (0, i)-(380, i)Picture3.CurrentX = -20: Picture3.CurrentY = i Picture3.Print iNext iFor fj1 = 0 To 360 Step 0.01f = fj1 * paCall RR1Call RRR1Call RR2Call RRR2Picture3.PSet (fj1, wfg)Next fj1End SubPrivate Sub Command4_Click() '求构件5的角加速度Picture4.Scale (-20, 300)-(380, -200)Picture4.Line (-20, 0)-(380, 0) 'XPicture4.Line (0, 300)-(0, -200) 'YFor i = 0 To 360 Step 30 'X轴坐标Picture4.DrawStyle = 2Picture4.Line (i, 300)-(i, -200)Picture4.CurrentX = i - 10: Picture4.CurrentY = 0 Picture4.Print iNext iFor i = -200 To 300 Step 50 'Y轴坐标Picture4.Line (0, i)-(380, i)Picture4.CurrentX = -25: Picture4.CurrentY = i + 5 Picture4.Print iNext iFor fj1 = 0 To 360 Step 0.01f = fj1 * paCall RR1Call RRR1Call RR2Call RRR2Picture4.PSet (fj1, efgNext fj1End SubPrivate Sub Form_Load() '赋初值lab = 108lce = 200lbc = 200lcd = 200lef = 320lfg = 162w = 10e = 0delt = 0xA = 0yA = 0vyA = 0axA = 0ayA = 0xD = -178.311284yD = 186.464704vxD = 0vyD = 0axD = 0ayD = 0xG = -514yG = 0vxG = 0vyG = 0axG = 0ayG = 0pi = 3.1415926pa = pi / 180febc = pa * 50End SubPrivate Sub RR1() 'RR基本杆组xB = xA + lab * Cos(f + delt)yB = yA + lab * Sin(f + delt)vxB = vxA - w * lab * Sin(f + delt)vyB = vyA + w * lab * Cos(f + delt)axB = axA - w ^ 2 * lab * Cos(f + delt) - e * lab * Sin(f + delt)ayB = ayA - w ^ 2 * lab * Sin(f + delt) + e * lab * Sin(f + delt)End SubPrivate Sub RR2() 'RR基本杆组leb = 2 * lbc * Cos(febc)xE = xB + leb * Cos(fbc + febc)yE = yB + leb * Sin(fbc + febc)vxE = vxB - wbc * leb * Sin(fbc + febc)vyE = vyB + wbc * leb * Cos(fbc + febc)axE = axB - wbc ^ 2 * leb * Cos(fbc + delt) - ebc * leb * Sin(fbc + febc) ayE = ayB - wbc ^ 2 * leb * Sin(fbc + delt) + ebc * leb * Sin(fbc + febc) End SubPrivate Sub RRR1() 'RRR基本杆组LBD = Sqr((xD - xB) ^ 2 + (yD - yB) ^ 2)If LBD > lbc + lcd And LBD < Abs(lbc - lcd) ThenIf MsgBox("RRR杆组杆长不符合要求", vbOKOnly, "提示") = 1 Then EndEnd IfElseEnd IfIf LBD < lbc + lcd And LBD > Abs(lbc - lcd) Then val = (lbc ^ 2 + LBD ^ 2 - lcd ^ 2) / (2 * lbc * LBD) JCBD = Atn(-val / Sqr(-val * val + 1)) + 2 * Atn(1) ElseEnd IfIf LBD = lbc + lcd ThenJCBD = 0ElseEnd IfIf LBD = Abs(lbc - lcd) ThenIf lbc > lcd ThenJCBD = 0ElseEnd IfIf lbc < lcd ThenJCBD = piElseEnd IfElseEnd IfIf xD > xB And yD >= yB Then '第一象限fBD = Atn((yD - yB) / (xD - xB))ElseEnd IfIf xD = xB And yD > yB ThenfBD = pi / 2ElseEnd IfIf xD < xB And yD >= yB Then '第二象限fBD = pi + Atn((yD - yB) / (xD - xB))ElseEnd IfIf xD < xB And yD < yB Then '第三象限fBD = pi + Atn((yD - yB) / (xD - xB))ElseEnd IfIf xD = xB And yD < yB ThenfBD = 3 * pi / 2ElseEnd IfIf xD > xB And yD <= yB Then '第四象限fBD = 2 * pi + Atn((yD - yB) / (xD - xB))ElseEnd Iffbc = fBD - JCBDxC = xB + lbc * Cos(fbc)yC = yB + lbc * Sin(fbc)If xC > xD And yC >= yD Then '第一象限fcd = Atn((yC - yD) / (xC - xD))ElseEnd IfIf xC = xD And yC >= yD Thenfcd = pi / 2ElseEnd IfIf xC < xD And yC >= yD Then '第二象限fcd = pi + Atn((yC - yD) / (xC - xD))ElseEnd IfIf xC < xD And yC < yD Then '第三象限fcd = pi + Atn((yC - yD) / (xC - xD))ElseEnd IfIf xC = xD And yC < yD Thenfcd = 3 * pi / 2ElseEnd IfIf xC > xD And yC <= yD Then '第四象限fcd = 2 * pi + Atn((yC - yD) / (xC - xD))ElseEnd IfCi = lbc * Cos(fbc)Si = lbc * Sin(fbc)Cj = lcd * Cos(fcd)Sj = lcd * Sin(fcd)G1 = Ci * Sj - Cj * Siwbc = (Cj * (vxD - vxB) + Sj * (vyD - vyB)) / G1 wcd = (Ci * (vxD - vxB) + Si * (vyD - vyB)) / G1 vxC = vxB - wbc * lbc * Sin(fbc)vyC = vyB + wbc * lbc * Cos(fbc)G2 = axD - axB + wbc ^ 2 * Ci - wcd ^ 2 * CjG3 = ayD - ayB + wbc ^ 2 * Si - wcd ^ 2 * Sj ebc = (G2 * Cj + G3 * Sj) / G1ecd = (G2 * Ci + G3 * Si) / G1axC = axB - ebc * lbc * Sin(fbc) - wbc ^ 2 * lbc * Cos(fbc)ayC = ayB + ebc * lbc * Cos(fbc) - wbc ^ 2 * lbc * Sin(fbc)End SubPrivate Sub RRR2() 'RRR基本杆组leg = Sqr((xG - xE) ^ 2 + (yG - yE) ^ 2)If leg > lef + lfg And leg < Abs(lef - lfg) ThenIf MsgBox("RRR杆组杆长不符合要求", vbOKOnly, "提示") = 1 Then EndElseEnd IfElseEnd IfIf leg < lef + lfg And leg > Abs(lef - lfg) Thenval = (lef ^ 2 + leg ^ 2 - lfg ^ 2) / (2 * lef * leg)jfeg = Atn(-val / Sqr(-val * val + 1)) + 2 * Atn(1)ElseEnd IfIf leg = lef + lfg Thenjfeg = 0ElseEnd IfIf leg = Abs(lef - lfg) ThenIf lef > lfg Thenjfeg = 0ElseEnd IfIf lef < lfg Thenjfeg = piElseEnd IfElseEnd IfIf xG > xE And yG >= yE Then '第一象限feg = Atn((yG - yE) / (xG - xE))ElseEnd IfIf xG = xE And yG > yE Thenfeg = pi / 2ElseEnd IfIf xG < xE And yG >= yE Then '第二象限feg = pi + Atn((yG - yE) / (xG - xE))ElseEnd IfIf xG < xE And yG < yE Then '第三象限feg = pi + Atn((yG - yE) / (xG - xE)) ElseEnd IfIf xG = xE And yG < yE Thenfeg = 3 * pi / 2ElseEnd IfIf xG > xE And yG <= yE Then '第四象限feg = 2 * pi + Atn((yG - yE) / (xG - xE)) ElseEnd Iffef = feg - jfegxF = xE + lef * Cos(fef)yF = yE + lef * Sin(fef)If xF > xG And yF >= yG Then '第一象限ffg = Atn((yF - yG) / (xF - xG))ElseEnd IfIf xF = xG And yF >= yG Thenffg = pi / 2ElseEnd IfIf xF < xG And yF >= yG Then '第二象限ffg = pi + Atn((yF - yG) / (xF - xG)) ElseEnd IfIf xF < xG And yF < yG Then '第三象限ffg = pi + Atn((yF - yG) / (xF - xG)) ElseEnd IfIf xF = xG And yF < yG Thenffg = 3 * pi / 2ElseEnd IfIf xF > xG And yF <= yG Then '第四象限ffg = 2 * pi + Atn((yF - yG) / (xF - xG)) ElseEnd IfCi = lef * Cos(fef)Si = lef * Sin(fef)Cj = lfg * Cos(ffg)Sj = lfg * Sin(ffg)G1 = Ci * Sj - Cj * Siwef = (Cj * (vxG - vxE) + Sj * (vyG - vyE)) / G1wfg = (Ci * (vxG - vxE) + Si * (vyG - vyE)) / G1vxF = vxE - wef * lef * Sin(fef)vyF = vyE + wef * lef * Cos(fef)G2 = axG - axE + wef ^ 2 * Ci - wfg ^ 2 * CjG3 = ayG - ayE + wef ^ 2 * Si - wfg ^ 2 * Sjeef = (G2 * Cj + G3 * Sj) / G1efg = (G2 * Ci + G3 * Si) / G1axF = axE - eef * lef * Sin(fef) - wef ^ 2 * lef * Cos(fef)ayF = ayE + eef * lef * Cos(fef) - wef ^ 2 * lef * Sin(fef)End Sub5．结果及分析图1 E点的运动轨迹（1）由图1所示，E点的运动轨迹呈稍倾斜“8字形”。

H a r b i n I n s t i t u t e o f T e c h n o l o g y机械原理大作业一课程名称：机械原理设计题目：连杆机构运动分析院系：机电学院班级： 1208105分析者：殷琪学号：指导教师：丁刚设计时间：哈尔滨工业大学设计说明书1 、题目如图所示机构，一只机构各构件的尺寸为AB=100mm，BC=4.28AB，CE=4.86AB，BE=8.4AB，CD=2.14AB，AD=4.55AB，AF=7AB，DF=3.32AB，∠BCE=139?。

构件1的角速度为ω1=10rad/s，试求构件2上点E的轨迹及构件5的角位移、角速度和角加速度，并对计算结果进行分析。

2、机构结构分析该机构由6个构件组成，4和5之间通过移动副连接，其他各构件之间通过转动副连接，主动件为杆1，杆2、3、4、5为从动件，2和3组成Ⅱ级RRR基本杆组，4和5组成Ⅱ级RPR 基本杆组。

如图建立坐标系3、各基本杆组的运动分析数学模型1) 位置分析2) 速度和加速度分析 将上式对时间t 求导，可得速度方程：将上式对时间t 求导，可得加速度方程:RRR Ⅱ级杆组的运动分析如下图所示 当已知RRR 杆组中两杆长L BC 、L CD 和两外副B 、D 的位置和运动时，求内副C的位置、两杆的角位置、角运动以及E 点的运动。

1) 位置方程由移项消去j ϕ后可求得i ϕ：式中，可求得j ϕ：E 点坐标方程：其中2) 速度方程两杆角速度方程为式中，点E 速度方程为3) 加速度方程两杆角加速度为式中，点E 加速度方程为RPR Ⅱ级杆组的运动分析（1） 位移方程（2）速度方程其中（3）加速度方程4、 计算编程利用MATLAB 软件进行编程，程序如下:% 点B 和AB 杆运动状态分析>>r=pi/180;w 1=10;e 1=0;l 1=100;Xa=0;Ya=0;Vax=0;Vay=0;aax=0;aay=0;f1=0:1: 360;% B 点位置Xb=Xa+l1*cos(r*f1);Yb=Ya+l1*sin(r*f1);% B点速度Vbx=Vax-w1*l1*sin(r*f1);Vby=Vay+w1*l1*cos(r*f1);% B点加速度abx=aax-l1*w1.^2.*cos(r*f1);aby=aay-l1*w1.^2.*sin(r*f1);% RRR2级杆组运动分析% 输入D点参数l2=428;l3=214;Xd=455;Yd=0;Vdx=0;Vdy=0;adx=0;ady=0;% 计算E点、2杆、3杆运动参数lbe=840;lce=486;a0=2*l2*(Xd-Xb);b0=2*l2*(Yd-Yb);c0=l2^2+(Xb-Xd).^2+(Yb-Yd).^2-l3^2;f2=2*atan((b0+sqrt(a0.^2+b0.^2-c0.^2))./(a0+c0)); % C点位置Xc=Xb+l2*cos(f2);Yc=Yb+l2*sin(f2);% 2杆、3杆运动参数计算dX=Xc-Xd;dY=Yc-Yd;for n=1:length(dX)if dX(n)>0&dY(n)>=0f3(n)=atan(dY(n)/dX(n));elseif dX(n)==0&dY(n)>0f3(n)=pi/2;elseif dX(n)<0&dY(n)>=0f3(n)=pi+atan(dY(n)/dX(n));elseif dX(n)<0&dY(n)<0f3(n)=pi+atan(dY(n)/dX(n));elseif dX(n)==0&dY(n)<0f3(n)=1.5*pi;elseif dX(n)>0&dY(n)<0f3(n)=2*pi+atan(dY(n)/dX(n));endendC2=l2*cos(f2);C3=l3*cos(f3);S2=l2*sin(f2);S3=l3*sin(f3);G1=C2.*S3-C3.*S2;w2=(C3.*(Vdx-Vbx)+S3.*(Vdy-Vby))./G1;w3=(C2.*(Vdx-Vbx)+S2.*(Vdy-Vby))./G1;G2=adx-abx+(w2.^2).*C2-(w3.^2).*C3;G3=ady-aby+(w2.^2).*S2-(w3.^2).*S3;e2=(G2.*C3+G3.*S3)./G1;% E点位置w=acos((l2^2+lbe^2-lce^2)/(2*l2*lbe));Xe=Xb+lbe*cos(f2-w);Ye=Yb+lbe*sin(f2-w);Vex=Vbx-lbe*w2.*sin(f2-w);Vey=Vby+lbe*w2.*cos(f2-w);aex=abx-lbe*(e2.*sin(f2-w)+w2.^2.*cos(f2-w));aey=aby+lbe*(e2.*cos(f2-w)-w2.^2.*sin(f2-w));% 计算杆5运动参数Xf=646.2912088;Yf=-268.9008617;l5=sqrt((Xe-Xf).^2+(Ye-Yf).^2);dX=Xe-Xf;dY=Ye-Yf;for n=1:length(dX)if dX(n)>0&dY(n)>=0f5(n)=atan(dY(n)/dX(n));elseif dX(n)==0&dY(n)>0f5(n)=pi/2;elseif dX(n)<0&dY(n)>=0f5(n)=pi+atan(dY(n)/dX(n));elseif dX(n)<0&dY(n)<0f5(n)=pi+atan(dY(n)/dX(n));elseif dX(n)==0&dY(n)<0f5(n)=1.5*pi;elseif dX(n)>0&dY(n)<0f5(n)=2*pi+atan(dY(n)/dX(n));endendw5=(-Vex.*sin(f5)+Vey.*cos(f5))./l5;a5=(-aex.*sin(f5)+aey.*cos(f5))./l5;% 画出各参数曲线figure(1);plot(Xe,Ye,'k');xlabel('Xe/\mm');ylabel('Ye/mm');grid on;title('E点位置');figure(2);plot(f1,f5,'k');xlabel('f/\circ');ylabel('f5/\circ');grid on;title('5杆角位移');figure(3);plot(f1,w5,'k');xlabel('f/\circ');ylabel('w5/rad/s');grid on;title('5杆角速度');figure(4);plot(f1,a5,'k');xlabel('f/\circ');ylabel('a5/rad/s2');gridon;title('5杆角加速度');Warning: Unable to interpret TeX string "Xe/\mm"5、计算结果图一：E点的运动轨迹图二：5杆角位移图三：5杆角速度图四：5杆角加速度6、计算结果分析由E点位置图像可看出，构件4做周期往复运动，由图二、三、四可看出，构件5的角位移、角速度、角加速度均成周期性变化。

机械原理大作业（一）作业名称：连杆机构运动分析设计题目： 20院系：英才学院班级： XXXXXXX设计者：邵广斌学号： XXXXXXXXXX指导教师：林琳设计时间： 2013年05月19日哈尔滨工业大学机械设计1.运动分析题目如图所示机构，已知机构各构件的尺寸为150AB mm =，97β=︒，400BC mm =，300CD mm =，320AD mm =，100BE mm =，230EF mm =，400FG mm =，构件1的角速度为110/rad s ω=,试求构件2上点F 的轨迹及构件5上点G 的位移、速度和加速度，并对计算结果进行分析。

2. 机构分析该机构由原动件AB （Ⅰ级杆组）、BCD （RRR Ⅱ级杆组）和FG （RRP Ⅱ级杆组）组成。

3. 建立坐标系如图3，建立以定点A 为原点的平面直角坐标系A-xy 。

图1 运动机构结构图4. 运动分析数学模型4.1 原动件AB原动件AB 的转角： 10~2ψπ= 原动件AB 的角速度：110/rad s ω=原动件AB 的角加速度： 10α= 运动副A 的位置坐标： 0A x = 0A y =运动副A 的速度： 0xA v = 0yA v = 运动副A 的加速度： 0xA a = 0yA a =原动件AB 长度：150AB l mm =运动副B 的位置坐标： 1B A AB x x l cos ψ=+1B A AB y x l sin ψ=+运动副B 的速度： 11 xB xA AB v v l sin ωψ=-11 yB yA AB v v l cos ωψ=+运动副B 的加速度： 2 1111 xBxA AB AB a a l cos l sin ωψαψ=--21111yB yA AB AB a a l sin l cos ωψαψ=-+4.2 RRR Ⅱ级杆组BCD运动副D 的位置坐标： 320D x mm = 0D y = 运动副D 的速度： 0xD v = 0yD v = 运动副D 的加速度： 0xD a = 0yD a = 杆BC 长度： 400BC l mm = 杆CD 长度：300CD l mm =BC 相对于x 轴转角：200ψ=其中02BC D B A l x x =-（） 0 2 BC D B B l y y =-（）2220B B C C l C l D l D =+- 222())(BDD B D B l x x y y =-+- CD 相对于x 轴转角： 3C DC Dy y arctanx x ψ-=-求导可得BC 角速度2ω、角加速度2α以及CD 角速度3ω、角加速度3α。

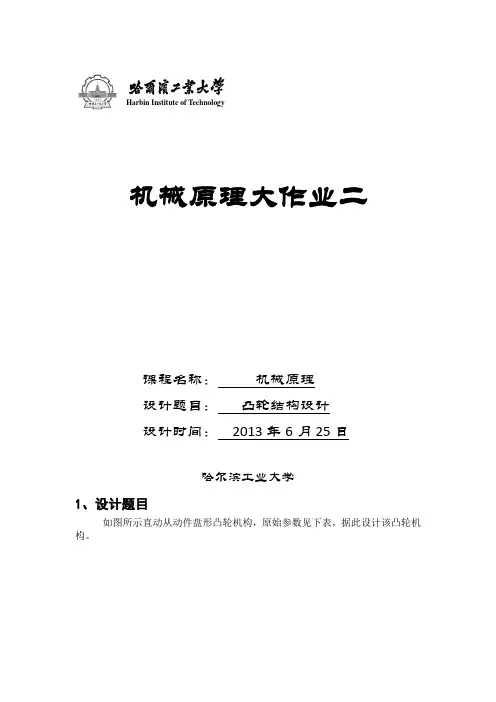

Harbin Institute of Technology机械原理大作业二课程名称：机械原理设计题目：凸轮结构设计设计时间：2013年6月25日哈尔滨工业大学1、设计题目如图所示直动从动件盘形凸轮机构，原始参数见下表，据此设计该凸轮机构。

2、推杆升程、回程运动方程对于不同运动规律的凸轮结构，其上升与下降的方式不一，但遵循同样的运动顺序：上升、远休止点恒定，下降、近休止点恒定。

因此，在设计时，仅需确定这四个阶段的角度与位置即可。

（1） 推杆升程运动方程式中（2） 推杆远休程运动方程在远休程段，即时，。

（3） 推杆回程运动方程式中 （4） 推杆近休程运动方程在远休程段，即时，。

3、推杆位移、速度、加速度线图(为方便作图和坐标的度量，取,用Matlab 作图)（1） 推杆位移线图升程 （mm ）升程 运动角（°） 升程运动 规律 升程许用压力角（°） 回程 运动角（°） 回程运动 规律 回程许用压力角（°） 远休 止角（°） 近休 止角（°） 801503-4-5 多项式401003-4-5 多项式604070程序：x1=linspace(0,5*pi/6,1000);x2=linspace(5*pi/6,19*pi/18,1000);x3=linspace(19*pi/18,29*pi/18,1000);x4=linspace(29*pi/18,2*pi,1000);T1=x1/(5*pi/6);T2=(x3-19*pi/18)/(5*pi/9);s1=80*(10*T1.^3-15*T1.^4+6*T1.^5);s2=80;s3=80*(1-(10*T2.^3-15*T2.^4+6*T2.^5));s4=0;plot(x1,s1,'k',x2,s2,'k',x3,s3,'k',x4,s4,'k') xlabel('角度/ψrad');ylabel('位移s/mm');title('推杆位移线图');grid（2）推杆速度线图程序：x1=linspace(0,5*pi/6,1000);x2=linspace(5*pi/6,19*pi/18,1000);x3=linspace(19*pi/18,29*pi/18,1000);x4=linspace(29*pi/18,2*pi,1000);T1=x1/(5*pi/6);T2=(x3-19*pi/18)/(5*pi/9);v1=30*80*1*T1.^2.*(1-2*T1+T1.^2)/(5*pi/6);v2=0;v3=-30*80*1*T2.^2.*(1-2*T2+T2.^2)/(5*pi/9);v4=0;plot(x1,v1,'k',x2,v2,'k',x3,v3,'k',x4,v4,'k') xlabel('角度ψ/rad');ylabel('速度v/(mm/s)')title('推杆速度线图')grid（3）推杆加速度线图程序：x1=linspace(0,5*pi/6,1000);x2=linspace(5*pi/6,19*pi/18,1000);x3=linspace(19*pi/18,29*pi/18,1000);x4=linspace(29*pi/18,2*pi,1000);T1=x1/(5*pi/6);T2=(x3-19*pi/18)/(5*pi/9);a1=60*80*1*1*T1.*(1-3*T1+2*T1.^2)/((5*pi/6)^2);a2=0;a3=-60*80*1*1*T2.*(1-3*T2+2*T2.^2)/((5*pi/9)^2);a4=0;plot(x1,a1,'k',x2,a2,'k',x3,a3,'k',x4,a4,'k')xlabel('角度ψ/rad');ylabel('加速度a/ ')title('推杆加速度线图')grid4、凸轮机构的线图程序：x1=linspace(0,5*pi/6,1000);x2=linspace(5*pi/6,19*pi/18,1000);x3=linspace(19*pi/18,29*pi/18,1000);x4=linspace(29*pi/18,2*pi,1000);T1=x1/(5*pi/6);T2=(x3-19*pi/18)/(5*pi/9);s1=80*(10*T1.^3-15*T1.^4+6*T1.^5);s2=80;s3=80*(1-(10*T2.^3-15*T2.^4+6*T2.^5));s4=0;v1=30*80*1*T1.^2.*(1-2*T1+T1.^2)/(5*pi/6);v2=0;v3=-30*80*1*T2.^2.*(1-2*T2+T2.^2)/(5*pi/9);v4=0;plot(v1,s1,'r',v2,s2,'r',v3,s3,'r',v4,s4,'r')xlabel('ds/dψ');ylabel('(位移s/mm)')title('ds/dψ—s曲线')grid5、凸轮的基圆半径和偏距以凸轮机构的ds/dφ-s线图为基础，可分别作出三条限制线（推程许用压力角的切界线,回程许用压力角的限制线，起始点压力角许用线)，以这三条线可确定最小基圆半径及所对应的偏距e,在其下方选择一合适点，即可满足压力角的限制条件。

哈⼯⼤机械原理⼤作业⼀连杆运动分析（02）⼀．设计题⽬⼆. 结构分析与基本杆组划分1.机构的结构分析机构各构件都在同⼀平⾯内运动，活动构件数n=3 P L=4 P H=0则机构的⾃由度为: F = 3n -2P L –P H = 3×3-2×4 = 12.基本杆组划分（1）去除虚约束和局部⾃由度本机构中⽆虚约束或局部⾃由度，此步骤跳过。

（2）拆杆组。

从远离原动件（即杆1）进⾏拆分，就可以得到由杆2,3组成的RRRⅡ级杆组和Ⅰ级机构杆1。

如下图：（3）确定机构的级别由（2）知，机构为Ⅱ级机构。

三. 运动分析数学模型以A为原点建⽴坐标系，如图：原动件AB的转⾓：φ1=0--2π运动副A的位置坐标：x A=0 y A=0 运动副D的位置坐标：x D=d y D=0 则运动副B的位置坐标：x B = acosφ1 y B = asinφ1其中：t=0:0.001:2*pi;a=60;b=90;c=120;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd)曲柄a=50,55,60,65红蓝绿黄b=90,c=120,d=100 t=0:0.001:2*pi; a=50;b=90;c=120;d=100;xa=0;ya=0;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'r'); hold on;grid on;t=0:0.001:2*pi;d=100;xa=0;ya=0;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'b'); hold on;t=0:0.001:2*pi;a=60;b=90;c=120;d=100;xa=0;ya=0;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'g'); hold on;t=0:0.001:2*pi;a=65;b=90;c=120;d=100;xa=0;ya=0;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'y');a=50,55,60,65红蓝绿黄2.摇杆c=105,115,125,135红蓝绿黄a=50,b=90,d=100 t=0:0.001:2*pi; a=50;b=90;d=100;xa=0;ya=0;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'r'); hold on;grid on;t=0:0.001:2*pi;a=50;b=90;c=115;d=100;xa=0;ya=0;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'b');t=0:0.001:2*pi;a=50;b=90;c=125;d=100;xa=0;ya=0;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'g'); hold on;t=0:0.001:2*pi;a=50;b=90;d=100;xa=0;ya=0;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'y');c=105,115,125,135红蓝绿黄3.连杆b=80,90,100,110红蓝绿黄a=50,c=120,d=100 t=0:0.001:2*pi; a=50;b=80;c=120;d=100;ya=0;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'r'); hold on;grid on;t=0:0.001:2*pi;a=50;b=90;c=120;d=100;xa=0;ya=0;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'b'); hold on;t=0:0.001:2*pi;a=50;b=100;c=120;d=100;xa=0;ya=0;xd=d;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'g'); hold on;t=0:0.001:2*pi;a=50;b=110;c=120;d=100;xa=0;ya=0;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'y');b=80,90,100,110红蓝绿黄4.机架d=85,95,105,115 红蓝绿黄a=50,b=90,c=120 t=0:0.001:2*pi; a=50;b=90;c=120;d=85;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'r'); hold on;grid on;t=0:0.001:2*pi;a=50;b=90;c=120;d=95;xa=0;ya=0;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'b'); hold on;t=0:0.001:2*pi;d=105;xa=0;ya=0;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'g'); hold on;t=0:0.001:2*pi;a=50;b=90;c=120;d=115;xa=0;ya=0;xd=d;yd=0;xb=a.*cos(t);yb=a.*sin(t);m=xd-xb;n=yd-yb;lbd=(m.^2+n.^2).^(1/2);a0=2*b.*(xd-xb);b0=2*b.*(yd-yb);c0=b.^2+lbd.^2-c.^2;dd=2*atan((b0+(a0.^2+b0.^2-c0.^2).^(1/2))./(a0+c0)); plot(dd,'y');d=85,95,105,115 红蓝绿黄。

Harbin Institute of Technology机械原理大作业一课程名称：机械原理设计题目：连杆传动设计院系：船舶与海洋工程学院班级：1513102班分析者：刘康哲学号：*********指导教师：***设计时间：2017.06.051.题目：如图所示机构，已知机构各构件的的尺寸为l AB=100mm,l BD=400mm,l AE=400mm,l BC=200mm,曲柄AB的角速度为w1=10rad/s,试求构件2上点D的轨迹，构件5的角位移、角速度和角加速度，并对结果进行分析。

（题中构件尺寸满足l BD-l AB<l AE<l BD+l AB）。

2．机构的结构分析及基本杆组划分机构各构件都在同一平面内运动，可拆分成一个原动件（构件1），一个RRPⅡ级基本杆组（构件2、3）和一个RPR Ⅱ级基本杆组（构件4、5）。

活动构件数n=5，P L，P H，因此，机构的自由度为F=3*n-2* P L- P H =3*5-2*7=1原动件：RRPⅡ级基本杆组：RPR Ⅱ级基本杆组:3．坐标系的建立以A点为坐标原点，AE方向为x轴正方向，建立平面直角坐标系。

4．各基本杆组的运动分析数学模型（1）原动件：位置分析： X B = X A + L AB * cos(wt) Y B = Y A + L AB * sin(wt) 其中，X A = Y A = 0 ，w = 10rad/s , L AB = 100 mm 速度分析：将上式分别对时间求导，可得速度方程,V XB = V XA – w*L AB *sin(wt)V YB = V YA + w*L AB *cos(wt)其中，V XA = V YA = 0 加速度分析:将上式分别对时间求导，可得速度方程,a XA = a XA – α* L AB * sin(wt) – w*w*L AB *cos(wt)a YA = a YA + α* L AB * cos(wt) – w*w*L AB *sin(wt)其中，a XA = a YA = 0 α= dw/dt（2）RRP Ⅱ级基本杆组:位置分析： X C = LAB*cos(wt)+wt Lab Lbc 222sin *Y C = 0 可求得，β= arcsin (Y B / L BC ) 速度分析：将上式分别对时间求导，可得速度方程,V XC =-w* LAB*cos(wt) – (wt Lab Lbc 222sin * )-1/2 * sin(wt)*wV YC = 0加速度分析：将上式分别对时间求导，可得加速度方程, （3）RPR Ⅱ级基本杆组位置分析： X D = X C + L CD * cos βY D = - L CD * sin β可求得， θ = arctan (-YD / (LAE -XD) ) 速度分析：将上式分别对时间求导，可得速度方程,5．计算编程在MATLAB 中编写如下程序：function [ XD,YD,Q,Q1,Q2] = calculate(t) %UNTITLED4 Summary of this function goes here % Detailed explanation goes here Lab=100; Lbc=200; Lcd=200; Lae=400; w=10;XB=Lab*cos(w.*t); YB=Lab*sin(w.*t); P=asin(YB./Lbc); XC=sqrt(Lbc.^2-YB.^2)+XB; XD=Lcd.*cos(P)+XC; YD=-Lcd.*sin(P); Q=atan(YD./(Lae-XD)); Q1=diff(Q); Q2=diff(Q1); end5．计算结果t 时间 XD D 点横坐标YD D 点纵坐标Q构件5角度Q1 构件5角速度 Q2构件5角加速度5000.10050.003008D点运动轨迹：构件5的角位移线图：构件5的角速度图：构件5的角加速度线图：6．计算结果分析原动件1可做整周回转，同时构件5也可做整周运动。

哈工大机械原理大作业连杆Modified by JACK on the afternoon of December 26, 2020Harbin Institute of Technology机械原理大作业一课程名称：机械原理设计题目：连杆机构运动分析院系：机电工程学院班级：设计者：学号：指导教师：设计时间：1.运动分析题目(11)在图所示的六杆机构中，已知：AB l =150mm, AC l =550mm, BD l =80mm, DE l =500mm,曲柄以等角速度1w =10rad/s 沿逆时针方向回转，求构件3的角速度、角加速度和构件5的位移、速度、加速度。

2.机构的结构分析建立以点A 为原点的固定平面直角坐标系A-x, y,如下图：机构结构分析该机构由Ⅰ级杆组RR （原动件1）、Ⅱ级杆组RPR （杆2及滑块3）和Ⅱ级杆组RRP （杆4及滑块5）组成。

3.建立组成机构的各基本杆组的运动分析数学模型原动件1（Ⅰ级杆组RR ）由图所示，原动件杆1的转角a=0-360°，角速度1w =10rad/s ，角加速度1a =0,运动副A 的位置坐标A x =A y =0,速度(A ，A)，加速度（A ，A ），原动件1的长度AB l =150mm 。

求出运动副B 的位置坐标（B x , B y ）、速度（B ，B ）和加速度（B ，B ）。

杆2、滑块3杆组（RPR Ⅱ级杆组）已出运动副B 的位置（B x , B y ）、速度（B ，B ）和加速度（B ，B ），已知运动副C 的位置坐标C x =0, C y =550mm,速度，加速度，杆长AC l =550mm 。

求出构件2的转角b,角速度2w 和角加速度2a . 构件二上点D 的运动已知运动副B 的位置（B x , B y ）、速度（B ，B ）、加速度（B ，B ），已经求出构件2的转角b ，角速度2w 和角加速度2a ，杆BD 的长度BD l =80mm 。

一.填空题（本大题共7小题，每空1分， 共15分）1. 按照两连架杆可否作整周回转，平面连杆机构分为 、 和 。

2. 平面连杆机构的 角越大，机构的传力性能越好。

3. 运动副按接触形式的不同，分为 和 。

4．直齿圆柱齿轮正确啮合条件是两齿轮的 和 分别相等。

5. 凸轮从动件按其端部的形状可分为 从动件、 从动件和从动件动件。

6. 机构具有确定运动的条件是： 。

7．通过将铰链四杆机构的转动副之一转化为移动副时，则可得到具有移动副的 机构、 机构、摇块机构和 机构。

二．选择题（本大题共15小题，每小题1分，共15分）1. 要实现两相交轴之间的传动，可采用 传动。

A ．直齿圆柱齿轮B ．斜齿圆柱齿轮C ．直齿锥齿轮D ．蜗杆蜗轮2. 我国标准规定，对于标准直齿圆柱齿轮，其ha*= 。

A ．1B ．0.25C ．0.2D ．0.83. 在机械传动中，若要得到大的传动比，则应采用 传动。

A. 圆锥齿轮B. 圆柱齿轮C. 蜗杆D. 螺旋齿轮4. 当四杆机构处于死点位置时，机构的压力角为 。

A ．0°B ．90°C ．45°D ．15°5. 一般情况凸轮机构是由凸轮、从动件和机架三个基本构件组成的 机构。

A ．转动副B ．移动副C ．高副D ．空间副6. 齿轮的渐开线形状取决于它的 直径。

A ．齿顶圆B ．分度圆C ．基圆D ．齿根圆7. 对于滚子从动件盘形凸轮机构，滚子半径 理论轮廓曲线外凸部分的最小曲率半径。

A ．必须小于B ．必须大于C ．可以等于D ．与构件尺寸无关8. 渐开线直齿圆柱齿轮中，齿距p ，法向齿距n p ，基圆齿距b p 三者之间的关系为 。

A.p p p n b <=B.p p p n b <<C.p p p n b >>D. p p p n b =>9. 轻工机械中常需从动件作单向间歇运动，下列机构中不能实现该要求的是 。

[键入公司名称]机械原理课程设计[键入文档副标题]p[选取日期]设计题目连杆机构运动分析机电工程学院1008103班H100811109学号设计者王鹏[在此处键入文档的摘要。

摘要通常是对文档内容的简短总结。

在此处键入文档的摘要。

摘要通常是对文档内容的简短总结。

]1、运动分析题目(12)如图所示的六杆机构中，各构件的尺寸分别为：l AB=200mm ，l BC=500mm ，l CD=800mm ,x F= 400mm ，x D=350mm ，y D=350mm ，ω=100rad s⁄，求构件5上点F的位移，速度和加速度。

2、建立坐标系建立以点A为原点的固定平面直角系A−x,y3、对机构进行结构分析该机构由I级杆组RR（原动件1）、II级杆组RRR（杆2、杆3）和II级杆组PRP（滑块4及滑块5）组成。

I级杆组RR，如图2所示；II级杆组RRR，如图2所示；II级杆组PRP，如图3所示。

4、确定已知参数和求解流程图1所示，规定当φ=10° 时，F 点纵坐标为0 （1）如图2所示，已知原动件杆1的转角，φ=0~360° {x B =l AB ×cos φy B =l AB ×sin φ（2）如图3所示，已知B ，D 两点坐标分别为（x B ,y B ）（x D ,y D ）和 l BC l CD利用方程组{（x −x B ）2+(y −y B )2=l BC 2(x −x D )2+(y −y D )2=l CD2 可以求解出C 点坐标（3）如图4所示，已知C 点坐标、x F 、x D 、y D利用几何关系可以求解出E 点坐标同时，当φ=10° 时，可以求出杆EF 长，记为 l EF进而，可以求出F 点坐标，即F 点位移（4）利用导数的定义与其物理意义v n =s n+h −s n−h2ha n =s n+h −2s n +s n−hh 2利用上述公式，选取适当的步长h ，利用F 点位移就可以得出速度与加速度5、用VC 编程#include <stdio.h>#include <math.h>#define pi 3.14159265358979323846//定义全局变量double Lab,Lbc,Lcd,Xf,Xd,Yd;//定义已知位置量double Wab;//定义角速度量//定义被调用函数void Ccorner (double *a,double *b,double c);//声明C点坐标函数求解函数void Pcorner (double *a,double *b,double c,double d,double e);//声明P点坐标函数求解函数double Kcd (double a,double b);//声明CD直线倾斜角求解函数//主函数main (){Lab=0.200;Lbc=0.500;Lcd=0.800;Xf=0.400;Xd=0.350;Yd=0.350;//赋位置量值Wab=100;//赋角速度值//未知几何与位置参量double Xb,Yb;//定义B点坐标double Xc,Yc;//定义C点坐标double Ye;//定义E点纵坐标double Xp,Yp;//定义瞬心p点坐标double Lef;//定义bp,cp,ef,bd杆长double Yf[720];//定义F点纵坐标//未知速度参量double Vf[720];//定义EF杆速度//未知加速度参量double Af[720];//定义加速度//其余参量double o=10*pi/180,k,k1;//主动杆角度变量与CD杆倾斜角double t=1*pi/180/100;//时间参量，用定义法求速度与加速度int i;//循环控制变量//主函数主体//求位移量for (i=0;i<=361;i++){//准备几何量Xb=Lab*cos(o), Yb=Lab*sin(o);Ccorner (&Xc,&Yc,o);//求C点坐标Pcorner (&Xp,&Yp,Xc,Yc,o);//求瞬心P点坐标k=Kcd (Xp,Yp);//求CD杆倾斜角//求解位移量（规定主动杆10度为Yf零点）if (i==0){k1=k;}Lef=tan(k1)*Xd+Yd;//ef杆长Ye=tan(k)*Xd+Yd;Yf[i]=Ye-Lef;o=o+1*pi/180;}//用定义求速度for (i=1;i<=361;i++){Vf[i]=(Yf[i+1]-Yf[i-1])/(2*t);}//用定义求加速度for (i=1;i<=361;i++){Af[i]=(Yf[i+1]-2*Yf[i]+Yf[i-1])/pow(t,2);}//输出语句for (i=1;i<=180;i++){printf ("%d,%lf,%lf,%lf,\t",i+10,Yf[i]*1000,Vf[i],Af[i]);printf ("%d,%lf,%lf,%lf\n",i+190,Yf[i+180]*1000,Vf[i+180],Af[i+180]); }}//C点坐标值函数void Ccorner(double *a,double *b,double c)//&Xc,&Yc,o{double i,j,x,y,z;//中间参数i=(pow(Lcd,2)-pow(Lbc,2)+pow(Lab*sin(c),2)-pow(Yd,2)+pow(Lab*cos(c),2)-pow((Xd+Xf),2))/(2*(Lab*cos(c)-Xd-Xf));j=(Lab*sin(c)-Yd)/(Lab*cos(c)-Xf-Xd);x=pow(j,2)+1;y=2*(Xf+Xd)*j-2*i*j-2*Yd;z=pow(i,2)-2*(Xf+Xd)*i+pow((Xf+Xd),2)+pow(Yd,2)-pow(Lcd,2);*b=(-y+sqrt(pow(y,2)-4*x*z))/(2*x);*a=i-j*(*b);}//求瞬心P点坐标函数void Pcorner(double *a,double *b,double c,double d,double e)//&Xp,&Yp,Xc,Xp,o{double a1,b1,c1,a2,b2,c2,i,j,k;//中间参量a1=tan(e),a2=(d-Yd)/(c-Xd-Xf);b1=b2=-1;c1=0,c2=(c*(d-Yd)/(c-Xd-Xf))-d;i=a1*b2-b1*a2;j=c1*b2-b1*c2;k=a1*c2-c1*a2;*a=j/i;*b=k/i;}//CD杆倾斜角double Kcd(double a,double b)//Xp,Yp{double k1;//中间参量k1=-atan ((b-Yd)/(a-Xd-Xf));return k1;}6、计算结果（程序计算结果附在图像之后）6.1位移、速度、加速度的图像点F的位移线图如图5所示。

一、题目要求及机构运动简图如图1所示直动从动件盘形凸轮机构。

其原始参数见表1。

图一凸轮运动简图表一凸轮原始参数二、计算流程框图凸轮机构分析建立数学模型位移方程速度方程加速度方程速度线图位移线图加速线图ds/dΨ-s曲线升程压力角回程压力角确定轴向及基圆半径压力角图确定滚子半径实际轮廓理论轮廓轮廓图结束三、建立数学模型1.从动件运动规律方程首先，由于设计凸轮轮廓与凸轮角速度无关，所以不妨设凸轮运动角速度为w = 1rad/s。

（1）推程运动规律(0 < φ < 90°)s=h2×[1−cos⁡(πφ0×φ）]v=πhw2φ0×sin⁡(πφ0×φ）a=⁡π2ℎw22φ02×cos⁡(πφ0×φ）式中：h=65mm，Φ0=π/2（2）远休程运动规律(90°< φ < 190°)s = 65mmv = 0a = 0（3）回程运动规律(190°< φ < 240°)s1⁡=⁡h⁡−h4+π∗(π∗(φ−⁡φ0⁡−⁡φs)φ0′−sin(4∗π∗φ−⁡φ0⁡−⁡φsφ0′)4)⁡⁡⁡⁡(190°< φ < 196.25°)s2⁡=⁡h⁡−h4+π∗(2+π∗(φ−⁡φ0⁡−⁡φs)φ0′−9∗sin(π3+4∗π∗φ−⁡φ0⁡−⁡φs3∗φ0′)4)⁡⁡⁡(196.25°< φ < 233.75°)s3⁡=⁡h⁡−h4+π∗(4+π∗(φ−⁡φ0⁡−⁡φs)φ0′−sin(4∗π∗φ−⁡φ0⁡−⁡φsφ0′)4)⁡⁡⁡(233.75°< φ < 240°)回程运动中的速度和加速度为位移对时间t的倒数：v=ds dta=dv dt（4）近休程运动规律(240°< φ < 360°)s = 0v = 0a = 02.从动件位移、速度、加速度线图（1）位移线图（2）速度线图（3）加速度线图（4）位移、速度、加速度线图MATLAB源程序%% 已知条件h = 65; %mmphi_0 = 90./180*pi; %radalpha_up_al = 35./180*pi; %升程许用压力角phi_00 = 50./180*pi;alpha_down_al = 70./180*pi; %回程许用压力角phi_s = 100./180*pi;phi_ss = 120./180*pi;w = 1;%% 绘制从动件位移、速度、加速度线图% 推程阶段t_up = 0 : 0.5 : 90;t_up1 = t_up./180*pi;syms t_up1phi_up s_up v_up a_upphi_up = w.*t_up1;s_up = h./2.*(1 - cos(pi.*phi_up./phi_0));v_up = diff(s_up,t_up1);a_up = diff(v_up,t_up1);s_up1 = double(subs(s_up,t_up./180*pi));v_up1 = double(subs(v_up,t_up./180*pi));a_up1 = double(subs(a_up,t_up./180*pi));% 远休程t_s = 90 : 0.5 : (90+100);t_s1 = t_up./180*pi;s_s(1:201) = h;v_s(1:201) = 0;a_s(1:201) = 0;% 回程阶段1t_down1 = (90+100) : 0.5 : (90+100+50/8);t_down11 = t_down1./180*pi;syms t_down11phi_down1s_down1v_down1a_down1phi_down1 = w.*t_down11;s_down1 = h - h./(4+pi).*(pi.*(phi_down1 - phi_0 - phi_s)./phi_00 - ...sin(4.*pi.*(phi_down1 - phi_0 - phi_s)./phi_00)./4);v_down1 = diff(s_down1,t_down11);a_down1 = diff(v_down1,t_down11);s_down11 = double(subs(s_down1,t_down1./180*pi));v_down11 = double(subs(v_down1,t_down1./180*pi));a_down11 = double(subs(a_down1,t_down1./180*pi));% 回程阶段2t_down2 = (90+100+50/8) : 0.5 : (90+100+7*50/8);t_down22 = t_down2./180*pi;syms t_down22phi_down2s_down2v_down2a_down2phi_down2 = w.*t_down22;s_down2 = h - h./(4+pi).*(2+pi.*(phi_down2 - phi_0 - phi_s)./phi_00 - 9.*sin(pi./3 + 4.*pi.*(phi_down2 - phi_0 - phi_s)./(3.*phi_00))./4);v_down2 = diff(s_down2,t_down22);a_down2 = diff(v_down2,t_down22);s_down22 = double(subs(s_down2,t_down2./180*pi));v_down22 = double(subs(v_down2,t_down2./180*pi));a_down22 = double(subs(a_down2,t_down2./180*pi));% 回程阶段3t_down3 = (90+100+7*50/8) : 0.5 : (90+100+50);t_down33 = t_down3./180*pi;syms t_down33phi_down3s_down3v_down3a_down3phi_down3 = w.*t_down33;s_down3 = h - h./(4+pi).*(4+pi.*(phi_down3 - phi_0 - phi_s)./phi_00 - …sin(4.*pi.*(phi_down3 - phi_0 - phi_s)./phi_00)./4);v_down3 = diff(s_down3,t_down33);a_down3 = diff(v_down3,t_down33);s_down33 = double(subs(s_down3,t_down3./180*pi));v_down33 = double(subs(v_down3,t_down3./180*pi));a_down33 = double(subs(a_down3,t_down3./180*pi));% 近休程t_ss = (90+100+50) : 0.5 : 360;s_ss(1:241) = 0;v_ss(1:241) = 0;a_ss(1:241) = 0;% 绘图位移t = [t_up t_s t_down1 t_down2 t_down3 t_ss];phi = w .* t ./ 180 .*pi;s = [s_up1 s_s s_down11 s_down22 s_down33 s_ss];v = [v_up1 v_s v_down11 v_down22 v_down33 v_ss];a = [a_up1 a_s a_down11 a_down22 a_down33 a_ss];figure('Name','从动件位移-时间线图');plot(t,s,'k','linewidth',1.0);grid on;title('从动件位移-时间线图');xlabel('转角\phi / 度');ylabel('位移h/mm');% 绘图速度figure('Name','从动件速度-时间线图');plot(t,v,'k','linewidth',1.0);grid on;title('从动件速度-时间线图');xlabel('转角\phi / 度');ylabel('速度v/mm*s^{-1}');% 绘图加速度figure('Name','从动件加速度-时间线图');plot(t,a,'k','linewidth',1.0);grid on;title('从动件加速度-时间线图');xlabel('转角\phi / 度');ylabel('加速度a/mm*s^{-2}');3.绘制ds/dΦ线图并确定基圆半径和偏距（1）绘制ds/dΦ线图及源程序①MATLAB源程序：%% 绘制ds/dphi-s线图，确定基圆半径和偏距ds_dphi = v ./ w;figure('Name','凸轮ds/dphi - s线图');plot(ds_dphi,s,'k','linewidth',1.5);hold on;axis([-150 150 -70 70]);grid on;title('凸轮ds/dphi - s线图');xlabel('ds/dphi / (mm*s^{-2})');ylabel('s/mm');% 三条临界线x = linspace(-150,150,301);k_up = tan(pi/2 - alpha_up_al);y_up = k_up.*x - 66;plot(x,y_up,'linewidth',1.5);k_down = - tan(pi/2 - alpha_down_al);y_down = k_down.*x - 24.7;plot(x,y_down,'linewidth',1.5);x0 = linspace(0,150,151);k0 = - tan(alpha_up_al);y0 = k0.*x0;plot(x0,y0,'--');% 由图像选取凸轮基圆半径为r0 = sqrt(23^2 + 34^2) = 41 mm,偏距e = 23mm plot(23,-34,'or');r0 = 41;e = 23;plot(linspace(0,23,10),linspace(0,-34,10),'r',linspace(0,23,10),linspace(-34,-34,10),'r',li nspace(23,23,10),linspace(0,-34,10),'r','linewidth',1.0);（2）确定基圆半径和偏距在凸轮机构的ds/d φ-s 线图里再作斜直线Dt-dt 与升程的[ds/d φ-s]曲线相切并使与纵坐标夹角为升程许用压力角[α]，则Dt-dt 线的右下方为选择凸轮轴心的许用区。

Harbin Institute of Technology机械原理大作业一课程名称：机械原理设计题目：连杆运动分析院系：机电工程学院班级：设计者：学号：指导教师：明设计时间： 2013年6月25日1、运动分析题目在图1-10中所示的干草压缩机中，已知LAB=150mm,LBC=600mm,LCE=120mm,LCD=500mm,LEF=600mm,XD=400mm,YD=500mm,YF=600mm,曲柄1作等速转动，其转速n1=50r/min。

求在一个运动循环中活塞5的位移、速度和加速度的变化曲线。

图1-102、机构的结构分析（1）基本杆组的划分①AB即杆件1为原动件②DECB即杆件2、3为RRR型II级杆组，其中CE为同一构件上点。

③ EF 和滑块即4、5为RRP 型II 级杆组（2）、建立以点A 为原点的固定平面直角系3、确定已知参数和求解流程(1)原动件1（I 级杆组RR ）如图所示，已知原动件1的转角πϕ2~01=原动件杆1的角速度s rad /236.51=ω原动件1的角加速度01=α运动副A 的位置坐标0,0==A A y x运动副A 的速度0,0==yA xA v v运动副A 的加速度0,0==yA xA a a原动件杆I 的长度mm l 1501=可求出B 的位置B 的速度B 的加速度(2)构件2、3（II 级杆组RRR ）D 的位置500400==D D y xD 的速度 00==yD xD v vD 的加速度00==yD xD a a杆长mm l l CD j 500==，mm l l BC i 600==由关系j j D i i B C l x l x x ϕϕcos cos +=+=j j D i i B C l y l y y ϕϕsin sin +=+=其中)(20sin cos B D i i i x x l A C B A -==-+ ϕϕ)(2B D i y y l B -=222j BD i l l l C -+=222)()(B D B D BD y y X x l -+-=可解得C A C B A B i +-++=222arctan 2ϕ DC D C j x x y y --=arctan ϕ 由上面两个式子可以得到两杆的角速度 1)()(G y y s x x c w B D j B D j i i -+-==•ϕ132G s G c G ij i i +==ϕα其中i j j i s c s c G -=1，i i i l c ϕcos =，i i i l s ϕsin =，j j j l c ϕcos =，j j j l s ϕsin =可得E 的位置iB E iB E y y x x ϕϕsin 480cos 480+=+=E 的速度 i i yB E yE i i xB E xE v yv v x v ωϕωϕcos 480sin 480+==-==E 的加速度i i i i xB E xE a xa αϕωϕsin 480cos 4802--== i i i i yB E yE a ya ϕαϕωcos 480sin 4802+-== （3)、构件4、5杆组（II 级杆组RRP ）在建立的坐标系中取一参考点K 600,0==K K y x则速度0,0==yK xK v v加速度0,0==yK xK a a杆长mm l EF 600=,设F 位移为s由s x l x x K i EF E F +=+='cos ϕ K i EF E F y l y y =+='sin ϕ由上面两个式子可以得到 600600arcsin arcsin'E EF E k i y l y y -=-=ϕ所以：F 点位移 )600600arcsin(cos 600E E F y x x s -+== 速度F F xv = 加速度F F xa =四、编程计算并输出结果（VB 编程）主程序：Private Sub Command1_Click()Dim s5(3600) As DoubleDim v5(3600) As DoubleDim a5(3600) As DoubleDim pi As DoubleDim pa As Doublepi = 3.1415926pa = pi / 180Dim i As LongDim f1(3600) As Double Dim RR1 As RRDim RR2 As RRDim RRR1 As RRRDim RRP1 As RRPSet RR1 = New RRSet RR2 = New RRSet RRR1 = New RRRSet RRP1 = New RRPFor i = 0 To 3600 Step 1 f1(i) = i * pa / 10RR1.delt = 0RR1.f = f1(i)RR1.w = 5.24RR1.e = 0RR1.L = 150RR1.xA = 0RR1.yA = 0RR1.vxA = 0RR1.vyA = 0RR1.axA = 0RR1.ayA = 0RR1.calRRR1.Li = 600RRR1.Lj = 500RRR1.xB = RR1.xBRRR1.yB = RR1.yBRRR1.vxB = RR1.vxBRRR1.vyB = RR1.vyBRRR1.axB = RR1.axBRRR1.ayB = RR1.ayBRRR1.xD = 400RRR1.yD = 500RRR1.vxD = 0RRR1.vyD = 0RRR1.axD = 0RRR1.ayD = 0RRR1.M = 1RRR1.calRRRRR2.delt = 0RR2.f = RRR1.fi RR2.w = RRR1.wi RR2.e = RRR1.ei RR2.L = 480RR2.xA = RR1.xB RR2.yA = RR1.yB RR2.vxA = RR1.vxB RR2.vyA = RR1.vyB RR2.axA = RR1.axB RR2.ayA = RR1.ayB RR2.calRRP1.Li = 600RRP1.Lj = 0RRP1.fj = piRRP1.wj = 0RRP1.ej = 0RRP1.xB = RR2.xB RRP1.yB = RR2.yB RRP1.vxB = RR2.vxB RRP1.vyB = RR2.vyB RRP1.axB = RR2.axB RRP1.ayB = RR2.ayB RRP1.xK = 0RRP1.yK = 600RRP1.vxK = 0RRP1.vyK = 0RRP1.axK = 0RRP1.ayK = 0RRP1.M = 1RRP1.cals5(i) = RRP1.ssv5(i) = RRP1.vssa5(i) = RRP1.assNext iPicture1.Scale (-30, 700)-(360, 580)Picture1.Line (0, 0)-(360, 0) 'XPicture1.Line (0, 580)-(0, 700) 'YFor i = 0 To 360 Step 10 'X轴坐标Picture1.DrawStyle = 2Picture1.Line (i, 700)-(i, 580)Picture1.CurrentX = i - 10: Picture1.CurrentY = 0 Picture1.Print iNext iFor i = 580 To 700 Step 10 'Y轴坐标Picture1.DrawStyle = 2Picture1.Line (0, i)-(360, i)Picture1.CurrentX = -10: Picture1.CurrentY = iPicture1.Print iNext iFor i = 0 To 3600 Step 1Picture1.PSet (i / 10, s5(i))Next iEnd SubRR:Public L As DoublePublic f As DoublePublic delt As DoublePublic w As DoublePublic e As DoublePublic xA As DoublePublic yA As DoublePublic vxA As DoublePublic vyA As DoublePublic axA As DoublePublic ayA As DoublePublic xB As DoublePublic yB As DoublePublic vxB As DoublePublic vyB As DoublePublic axB As DoublePublic ayB As DoublePublic Sub cal()xB = xA + L * Cos(f + delt)yB = yA + L * Sin(f + delt)vxB = vxA - w * L * Sin(f + delt)vyB = vyA + w * L * Cos(f + delt)axB = axA - w ^ 2 * L * Cos(f + delt) - e * L * Sin(f + delt) ayB = ayA - w ^ 2 * L * Sin(f + delt) + e * L * Cos(f + delt) End SubRRR:Public Li As DoublePublic Lj As DoublePublic fi As DoublePublic fj As DoublePublic wi As DoublePublic wj As DoublePublic ei As DoublePublic ej As DoublePublic xB As DoublePublic yB As DoublePublic vxB As DoublePublic vyB As DoublePublic axB As DoublePublic ayB As DoublePublic xC As DoublePublic yC As DoublePublic vxC As DoublePublic vyC As DoublePublic axC As DoublePublic ayC As DoublePublic xD As DoublePublic yD As DoublePublic vxD As DoublePublic vyD As DoublePublic axD As DoublePublic ayD As DoublePublic M As DoublePublic Sub calRRR()Dim fDB As DoubleDim Ci As DoubleDim Cj As DoubleDim Si As DoubleDim Sj As DoubleDim G1 As DoubleDim G2 As DoubleDim G3 As DoubleDim LBD As DoubleDim JCBD As DoubleDim val As Doublepi = 3.1415926LBD = Sqr((xB - xD) ^ 2 + (yD - yB) ^ 2)If LBD < Li + Lj And LBD > Abs(Li - Lj) Thenval = (Li ^ 2 + LBD ^ 2 - Lj ^ 2) / (2 * Li * LBD) JCBD = Atn(-val / Sqr(-val * val + 1)) + 2 * Atn(1) End IfRRP:Public Li As DoublePublic Lj As DoublePublic fi As DoublePublic fj As DoublePublic wi As DoublePublic wj As DoublePublic ei As DoublePublic ej As DoublePublic xB As DoublePublic yB As DoublePublic vxB As DoublePublic vyB As DoublePublic axB As DoublePublic ayB As DoublePublic xK As DoublePublic yK As DoublePublic vxK As DoublePublic vyK As DoublePublic axK As DoublePublic ayK As DoublePublic xC As DoublePublic yC As DoublePublic vxC As DoublePublic vyC As DoublePublic axC As DoublePublic ayC As DoublePublic xD As DoublePublic yD As DoublePublic vxD As DoublePublic vyD As DoublePublic axD As DoublePublic ayD As DoublePublic M As SinglePublic ss As DoublePublic vss As DoublePublic ass As DoublePublic Sub cal()Dim A0 As DoubleDim Q1 As DoubleDim Q2 As DoubleDim Q3 As DoubleDim Q4 As DoubleDim Q5 As DoubleDim val As DoubleDim pi As Doublepi = 3.14159216A0 = Lj + ((yK - yB) * Cos(fj) - (xK - xB) * Sin(fj)) val = A0 / Lifi = M * Atn(val / Sqr(-val * val + 1)) + fjxC = xB + Li * Cos(fi)yC = yB + Li * Sin(fi)ss = (xC - xK) * Cos(fj) + (yC - yK) * Sin(fj)xD = xK + ss * Cos(fj)yD = yK + ss * Sin(fj)Q1 = vxK - vxB - wj * (ss * Sin(fj) + Lj * Cos(fj))Q2 = vyK - vyB + wj * (ss * Cos(fj) - Lj * Sin(fj))Q3 = Li * Sin(fi) * Sin(fj) + Li * Cos(fi) * Cos(fj) wi = (-Q1 * Sin(fj) + Q2 * Cos(fj)) / Q3vss = -(Q1 * Li * Cos(fi) + Q2 * Li * Sin(fi)) / Q3vxC = vxB - wi * Li * Sin(fi)vyC = vyB + wi * Li * Cos(fi)vxD = vxK + vss * Cos(fj) - ss * wj * Sin(fj)vyD = vyK + vss * Sin(fj) + ss * wj * Cos(fj)Q4 = axK - axB + wi ^ 2 * Li * Cos(fi) - ej * (ss * Sin(fj) + Lj * Cos(fj)) - wj ^ 2 * (ss * Cos(fj) - Lj * Sin(fj)) - 2 * vss * wj * Sin(fj)Q5 = ayK - ayB + wi ^ 2 * Li * Sin(fi) + ej * (ss * Cos(fj) - Lj * Sin(fj)) - wj ^ 2 * (ss * Sin(fj) + Lj * Cos(fj)) + 2 * vss * wj * Cos(fj)ei = (-Q4 * Sin(fj) + Q5 * Cos(fj)) / Q3ass = (-Q4 * Li * Cos(fi) - Q5 * Li * Sin(fi)) / Q3axC = axB - ei * Li * Sin(fi) - wi ^ 2 * Li * Cos(fi)ayC = ayB + ei * Li * Cos(fi) - wi ^ 2 * Li * Sin(fi)axD = axK + ass * Cos(fj) - ss * ej * Sin(fj) - ss * wj ^ 2 * Cos(fj) - 2 * vss * wj * Sin(fj) ayD = ayK + ass * Sin(fj) + ss * ej * Cos(fj) - ss * wj ^ 2 * Sin(fj) + 2 * vss * wj * Cos(fj) End Sub五、计算结果数据如图：位移曲线：速度曲线：加速度曲线：六、计算结果分析主动件转角为0时,滑块的位移为628mm,随着转角的匀速增加,滑块位移先上升,速度为负快速下降,加速度为负且开始值较小并逐渐下降,到达最低点-2200左右,此时速度为0, 然后位移开始继续下降,速度继续下降,然后到达最小值-100左右,此时加速度为0,又开始上升(向左运动),速度正向增大,在后面一段时期速度继续增大,加速度也正向增大,然后速度下降,加速度下降.滑块分别在4.2s,11.4s速度达到正向最大，1.7s,7.7s速度达到负向最大，0.8s,2.7s,5.8s,9.6s加速度达到极值，滑块就是这样周期性的左右运动。

大作业1连杆机构运动分析1.题目（8）如图所示机构，已知机构各构件的尺寸为==100AC CE l l mm ，==200BC CD l l mm ，90BCD ∠=︒，构件1的角速度为1=10/w rad s ，试求构件5的角位移、角速度和角加速度，并对计算结果进行分析。

1.1机构的运动分析AB 为原动件，AB 转动通过转动导杆机构带动杆BCD 转动，BCD 转动通过转动导杆机构带动杆DE 摆动。

1.2 机构的结构分析杆组可以划分为一个RR I级杆组（杆1）、RRPII级杆组（滑块2,杆3）、RPRII 级杆组（滑块4,杆5）（1）RRI级杆组1：（2）RRPII级杆组2,3：（3）RPRII级杆组4,5：2．分析过程 2.1 建立坐标系建立以点E 为原点的固定平面直角坐标系x-E-y ，如图所示。

2.2 建立数学模型（1）构件1、2、3的分析原动件杆1的转角：1θ=0--360。

原动件杆1的角速度：1ω=.1θ=10/rad s 原动件杆1的角加速度：..1αθ==0运动副A 的坐标：0200A A x y mm =⎫⎬=⎭运动副A 的速度及加速度都为零。

构件1为BC （RRP Ⅱ级杆组）上滑块B 的导路 滑块B 的位置为：132cos cos B A C x x s x l θθ=+=+132sin sin B A C y y s x l θθ=+=+消去s,得：0212arcsinA l θθ=+式中：011()sin ()cos C A C A A x x y y θθ=---构件3的角速度i ω和滑块B 沿导路的移动速度D υ：.211213(Q sin Q cos )/Q ωϕθθ==-+ 1322323(Q cos Q sin )/Q D s l l υθθ⋅==-+式中：..11111211321212Q sin ;Q cos ;Q sin sin cos sin l l l θθθθθθθθ=-==+构件3的角加速度和滑块B 沿导路移动的加速度：..241513(Q sin Q cos )/Q αθθθ==-+..4325323(Q cos Q sin )/Q B s l l υθθ==-+式中：122......21142211111Q cos sin cos 2sin l l l s θθθθθθθθ=---- 122......21152211111Q sin cos sin 2cos l l l s θθθθθθθθ=+-+（2）构件3,4,5的分析构件3,4,5,由1个Ⅰ级基本杆组和一个RRP Ⅱ级杆组组成，与构件1,2,3结构相同，只运动分析过程与其相反。

H a r b i n I n s t i t u t e o f T e c h n o l o g y机械原理大作业二课程名称：机械原理设计题目: 凸轮机构设计院系：班级：设计者：学号：指导教师：哈尔滨工业大学一、设计题目如右图所示直动从动件盘形凸轮机构,选择一组凸轮机构的原始参数,据此设计该凸轮机构。

凸轮机构原始参数序号升程（mm）升程运动角升程运动规律升程许用压力角27130150正弦加速度30°回程运动角回程运动规律回程许用压力角远休止角近休止角100°余弦加速度60°30°80°二. 凸轮推杆升程、回程运动方程及推杆位移、速度、加速度线图凸轮推杆升程运动方程:)]512sin(2156[130s ϕππϕ-= )512sin(4.374)]512cos(1[156v 211ϕπϕπωω=-=a％ t 表示转角,s 表示位移t=0：0.01:5*pi/6;%升程阶段s= [(6＊t)/(5*pi ）- 1/（2＊pi ）*sin(12＊t/5）］＊130; hold on plot(t ，s ）; t= 5＊pi/6:0。

01:pi; ％远休止阶段s=130； hold on plot(t,s ）;t=pi ：0.01:14*pi/9；%回程阶段s=65*［1+cos(9*（t-pi ）/5)]； hold on plot(t ，s ）;t=14*pi/9：0.01:2＊pi ；s=0；hold onplot（t,s）；grid onhold off％t表示转角,令ω1=1t=0：0。

01:5*pi/6;%升程阶段v=156*1*［1-cos（12＊t/5）]/pi hold onplot(t，v)；t= 5＊pi/6：0。

01:pi;v=0hold onplot(t，v)；t=pi:0.01:14＊pi/9;％回程阶段v=—117*1*sin（9＊(t—pi)/5) hold onplot（t，v)；t=14＊pi/9:0。

大作业计算说明书题目：平面连杆机构设计学院：英才学院班号：1236405班学号：**********姓名：***日期：2014年9月27日哈尔滨工业大学大作业任务书题目：平面连杆机构设计设计原始数据及要求：l为70mm，摆角ψ为35°，摇杆行程速比系设计一曲柄摇杆机构。

已知摇杆长度3∠，值数K为1.2，摇杆CD靠近曲柄回转中心A一侧的极限位置与机架间的夹角为CDA为50°，试用图解法设计其余三杆的长度，并检验（测量或计算）机构的最小传动角γ。

目录1.设计原始数据及要求 (1)2.设计过程 (1)2.1计算极位夹角θ2.2绘制机架位置线及摇杆的两个极限位置2.3确定曲柄回转中心2.4确定各赶长度2.5验算最小传动角γ3.参考文献 (2)1. 设计原始数据及要求设计一曲柄摇杆机构。

已知摇杆长度3l 为70mm ，摆角ψ 为35°，摇杆行程速比系数K 为1.2，摇杆CD 靠近曲柄回转中心A 一侧的极限位置与机架间的夹角为CDA ∠ ，值为50°，试用图解法[1]设计其余三杆的长度，并检验（测量或计算）机构的最小传动角γ 。

2.设计过程2.1计算极位夹角θ 1 1.2118018016.361 1.21K K θ--=︒=︒⨯=︒++ 式中，θ ——极位夹角；K ——摇杆行程速比系数。

2.2绘制机架位置线及摇杆的两个极限位置平面上任取一点D ，作一水平线AD 作为机架位置线，由∠CDA=50°和50ψ=︒ 确定CD 杆的两个极限位置。

并作CD=70mm 。

如图1所示：2.3确定曲柄回转中心曲柄的回转中心必在A ，C1,C2所在的圆上，只要确定该圆即可作出A 的位置。

由16.36θ=︒ 得出12C C 所对圆心角为∠C 1OC 2=32.72°，则∠OC 1C2=∠OC 2C 1=73.64°，作出该两角，即可确定圆心O 的位置。

作出圆O ，与机架位置线的左侧交点即为A 。
