聚丁二烯橡胶

端羧基聚丁二烯液体橡胶是一种重要的合成橡胶材料，具有优异的性能和广泛的应用领域。

本文将从制备端羧基聚丁二烯液体橡胶的方法、性能特点和应用领域三个方面进行分析和讨论。

一、制备端羧基聚丁二烯液体橡胶的方法端羧基聚丁二烯液体橡胶的制备方法多种多样，包括乳液聚合法、溶液聚合法等。

其中，乳液聚合法是目前应用最为广泛的制备方法之一。

通过在反应体系中引入端羧基官能团，可以在不同程度上调控聚合物的结构和性能，从而制备出具有特定性能的端羧基聚丁二烯液体橡胶。

二、端羧基聚丁二烯液体橡胶的性能特点1. 分子结构稳定端羧基聚丁二烯液体橡胶分子结构稳定，具有较高的稳定性和持久性，可适应复杂的使用条件和环境变化。

2. 耐热性能优异端羧基聚丁二烯液体橡胶具有出色的耐热性能，能够在高温环境下长时间保持稳定的物理和化学性能。

3. 耐化学腐蚀性能优秀端羧基聚丁二烯液体橡胶在酸碱等化学腐蚀性环境下具有良好的稳定性和耐腐蚀性能。

三、端羧基聚丁二烯液体橡胶的应用领域1. 汽车制造业端羧基聚丁二烯液体橡胶在汽车制造业中广泛用于制作汽车轮胎、密封件、悬挂系统等部件，其优异的耐磨损性能和耐候性能能够有效提升汽车产品的品质和使用寿命。

2. 电气电子行业端羧基聚丁二烯液体橡胶在电气电子行业中被广泛应用于制作电线电缆、绝缘套管等产品，其优异的电气绝缘性能和耐高温性能能够有效保障电气设备的安全可靠运行。

3. 医疗卫生领域端羧基聚丁二烯液体橡胶在医疗卫生领域中可用于制作医疗器械、医用胶带等产品，其无毒、无味、抗菌防霉等特点能够有效保障医疗器械和用品的安全性和卫生性。

总结而言，端羧基聚丁二烯液体橡胶作为一种重要的合成橡胶材料，具有稳定的分子结构和优异的性能特点，广泛应用于汽车制造业、电气电子行业、医疗卫生领域等多个领域。

随着科技的发展和市场需求的不断增长，端羧基聚丁二烯液体橡胶的研究和应用前景将更加广阔。

端羧基聚丁二烯液体橡胶是一种具有重要意义的合成橡胶材料，其优异性能和广泛应用使得其在工业生产和科研领域备受关注。

聚丁二烯简介聚丁二烯(polybutadiene)是1，3-丁二烯的聚合物。

英文缩写 PB。

按结构不同可分为顺式 -1，4 -聚丁二烯(又称顺丁橡胶，CBR)、反式-1，4-聚丁二烯，以及1，2 -聚丁二烯。

后者还有全同和间同立构之分。

顺式-1，4-聚丁二烯的玻璃化温度-106℃，结晶熔点3℃，晶体密度1.01g/cm3，而 1，2 -聚丁二烯的密度0.93g/cm3，玻璃化温度-15℃，熔点 128℃(全同)和156℃(间同)。

不同结构的聚丁二烯之性能差别很大，CBR 有高弹性和低滞后性，高抗拉强度和耐磨性，拉伸时可结晶。

高反式-1，4-聚丁二烯的结晶性大，回弹性差。

而1，2-聚丁二烯为非晶态，低温性能较差。

聚丁二烯可用硫黄硫化，硫化时并发生顺-反异构化。

对于1，4—加成的双烯类聚合物，由于内双键上的基团在双键两侧排列的方式不同而有顺式构型与反式构型之分，如聚丁二烯有顺、反两种构型：其中顺式的1，4—聚丁二烯，分子链与分子链之间的距离较大，在常温下是一种弹性很好的橡胶；反式1，4—丁二烯分子链的结构也比较规整，容易结晶，在常温下是弹性很差的塑料。

远程结构丁二烯在5～50℃自由基聚合的产物以反式-1，4-结构为主，烃类溶剂中的负离子聚合时，顺式-1，4- 聚丁二烯结构占35%，四氢呋喃中聚合则主要形成1，2 -结构，以钛、钴、镍和稀土催化剂的齐格勒-纳塔型配位聚合可得到高顺式-1，4-结构(90%～99%)，钒系催化剂则能合成高反式结构，钒、铬和钼系催化在一定条件下可得到1，2-聚丁二烯。

聚丁二烯主要用作合成橡胶，并常与天然橡胶、丁苯橡胶并用，制造轮胎的胎面和胎体，此外由于耐磨性好，也用于鞋底、输送带、车辆零件等。

1，2- 聚丁二烯用于胶粘剂和密封剂。

单体的结构和性质1,3-丁二烯的结构式为：在常温下有两种构象：S－反式(96%)和S-顺式(4%)，两种构象的转动能量为2.3千卡/摩尔。

S-反式比较稳定。

环氧化聚丁二烯的HS编码是39031900。

1. 简介环氧化聚丁二烯，又称称为环氧橡胶，是一种重要的合成橡胶材料，具有优异的物理性能和耐化学性能，被广泛应用于汽车制造、航空航天、电子、建筑等领域。

环氧化聚丁二烯的HS编码为39031900，属于塑料及其制品类的其他丁二烯类橡胶。

2. 深入探讨2.1 环氧化聚丁二烯的特性环氧化聚丁二烯具有高强度、耐磨损、耐老化、耐油品、耐溶剂等优异的特性，使得它在工业领域得到广泛应用。

通过对环氧化聚丁二烯的物理性能、化学性能、加工工艺等方面进行全面评估，我们可以更好地了解这种材料的特点和用途。

2.2 应用领域环氧化聚丁二烯广泛应用于橡胶制品、密封材料、电缆护套、地板材料、粘合剂等领域。

在汽车制造中，环氧化聚丁二烯被用于制作汽车轮胎，提高轮胎的耐磨性和抗老化能力；在航空航天领域，它被用作防护和密封材料，确保飞机部件的安全和可靠性。

3. 总结回顾环氧化聚丁二烯作为一种重要的合成橡胶材料，具有优异的物理性能和耐化学性能。

通过对其特性和应用领域的深入探讨，我们可以充分了解到它在工业生产中的重要作用。

在未来的发展中，我们需要进一步研究环氧化聚丁二烯的新型材料和工艺，以满足不断发展的市场需求。

4. 个人观点对于环氧化聚丁二烯的HS编码，我认为了解其编码对于进出口贸易以及产品的识别和管理非常重要。

而且在工业生产中，对材料的准确识别可以保证生产的质量和稳定性，因此重视环氧化聚丁二烯的HS编码是非常必要的。

不论是进行产品进出口还是生产制造，对于环氧化聚丁二烯这类材料的深入理解，对于我们都有非常重要的意义。

希望未来在这方面能够得到更多的关注和研究，为材料行业的发展贡献力量。

在撰写这篇文章时，我深深感受到环氧化聚丁二烯对于工业生产的重要性，也更加深入地理解了这种材料的特性和应用。

期待未来环氧化聚丁二烯能够得到更好的发展和利用，为各个领域的产业发展做出更大的贡献。

在文章撰写中，我尽量从简入深地对环氧化聚丁二烯进行了全面评估和深入探讨，希望能够帮助你更好地理解这一主题。

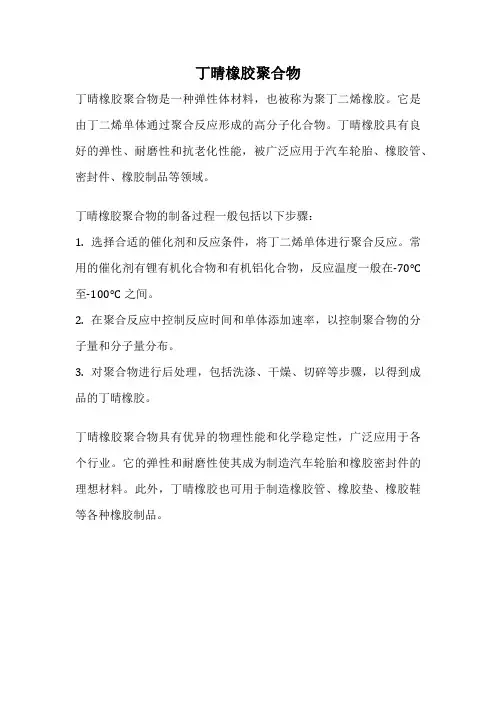

丁晴橡胶聚合物
丁晴橡胶聚合物是一种弹性体材料，也被称为聚丁二烯橡胶。

它是由丁二烯单体通过聚合反应形成的高分子化合物。

丁晴橡胶具有良好的弹性、耐磨性和抗老化性能，被广泛应用于汽车轮胎、橡胶管、密封件、橡胶制品等领域。

丁晴橡胶聚合物的制备过程一般包括以下步骤：
1. 选择合适的催化剂和反应条件，将丁二烯单体进行聚合反应。

常用的催化剂有锂有机化合物和有机铝化合物，反应温度一般在-70°C 至-100°C之间。

2. 在聚合反应中控制反应时间和单体添加速率，以控制聚合物的分子量和分子量分布。

3. 对聚合物进行后处理，包括洗涤、干燥、切碎等步骤，以得到成品的丁晴橡胶。

丁晴橡胶聚合物具有优异的物理性能和化学稳定性，广泛应用于各个行业。

它的弹性和耐磨性使其成为制造汽车轮胎和橡胶密封件的理想材料。

此外，丁晴橡胶也可用于制造橡胶管、橡胶垫、橡胶鞋等各种橡胶制品。

聚丁二烯摘要：以丁二烯为单体采用不同催化剂和聚合方法合成的聚丁二烯橡胶(简称PBR)是仅次于丁苯橡胶的世界第二大通用合成橡胶。

本文从单体、市场现状与前景、顺丁二烯的聚合工艺、聚合催化剂、我国的发展方向等方面简要介绍聚丁二烯。

在生产技术、产量还是新产品的开发，我国都应大力提高以满足国内外市场日益增长的需求，使我国聚丁二烯橡胶行业健康稳步迅速发展。

关键词：聚丁二烯，聚合，催化剂1单体和聚丁二烯1.1丁二烯1,3-丁二烯简称丁二烯，是分子式为C4H6的有机化合物，一种重要的化工原料，可用于制造合成橡胶（丁苯橡胶、顺丁橡胶、丁腈橡胶、氯丁橡胶）。

1,3-丁二烯的双键比一般的C=C双键长一些,单键比一般的C-C单键短些.并且C-H键的键长比丁烷中要短。

这正是1,3-丁二烯分子中发生了键的平均化的结果.这种存在于共轭体系中表现出来的原子间的互相影响,叫做共轭效应.由于C与C之间存在σ键和π键，并且起到共轭效应的是π键，因此我们也称1,3-丁二烯的共轭效应为ππ共轭。

由于共轭效应，π键电子成为一种离域电子，在分子轨道上运动，而不再局限于两个碳原子之间。

由共轭效应引起的平均化是分子内的一种属性。

1,3--丁二烯分子不受外界影响时,其电子云的分布完全对称的。

但当与BR等试剂发生加成反应,由于受到BR离子的影响而引起了分子的极化。

结果使C1原子的电子云密度增大,略带部分负电荷,而C2的电子密度相应地降低,略带部分正电荷,又由于C2略带部分正电荷,要吸引电子,从而又影响到C3和C4的π电子云,使C3略带部分负电荷,C4略带部分正电荷。

1．2聚丁二烯聚丁二烯橡胶(简称PBR)是以丁二烯为单体，采用不同催化剂和聚合方法合成的仅次于丁苯橡胶的世界第二大通用合成橡胶。

它具有弹性好、耐磨性强、耐低温性能好、生热低、滞后损失小、耐屈挠性、抗龟裂性以及动态性能好等优点，可与天然橡胶、氯丁橡胶以及丁腈橡胶等并用，在轮胎、抗冲击改性、胶带、胶管以及胶鞋等橡胶制品的生产中具有广泛的应用。

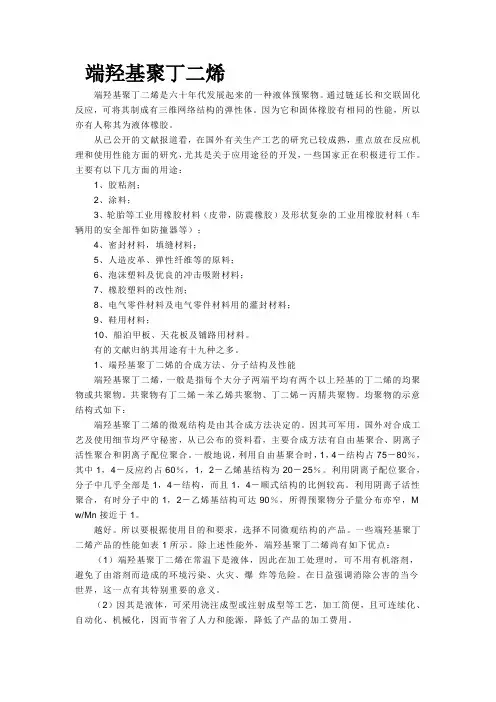

端羟基聚丁二烯端羟基聚丁二烯是六十年代发展起来的一种液体预聚物。

通过链延长和交联固化反应，可将其制成有三维网络结构的弹性体。

因为它和固体橡胶有相同的性能，所以亦有人称其为液体橡胶。

从已公开的文献报道看，在国外有关生产工艺的研究已较成熟，重点放在反应机理和使用性能方面的研究，尤其是关于应用途径的开发，一些国家正在积极进行工作。

主要有以下几方面的用途：1、胶粘剂；2、涂料；3、轮胎等工业用橡胶材料（皮带，防震橡胶）及形状复杂的工业用橡胶材料（车辆用的安全部件如防撞器等）；4、密封材料，填缝材料；5、人造皮革、弹性纤维等的原料；6、泡沫塑料及优良的冲击吸附材料；7、橡胶塑料的改性剂；8、电气零件材料及电气零件材料用的灌封材料；9、鞋用材料；10、船泊甲板、天花板及铺路用材料。

有的文献归纳其用途有十九种之多。

1、端羟基聚丁二烯的合成方法、分子结构及性能端羟基聚丁二烯，一般是指每个大分子两端平均有两个以上羟基的丁二烯的均聚物或共聚物。

共聚物有丁二烯－苯乙烯共聚物、丁二烯－丙腈共聚物。

均聚物的示意结构式如下：端羟基聚丁二烯的微观结构是由其合成方法决定的。

因其可军用，国外对合成工艺及使用细节均严守秘密，从已公布的资料看，主要合成方法有自由基聚合、阴离子活性聚合和阴离子配位聚合。

一般地说，利用自由基聚合时，1，4－结构占75－80％，其中1，4－反应约占60％，1，2－乙烯基结构为20－25％。

利用阴离子配位聚合，分子中几乎全部是1，4－结构，而且1，4－顺式结构的比例较高。

利用阴离子活性聚合，有时分子中的1，2－乙烯基结构可达90％，所得预聚物分子量分布亦窄，M w/Mn接近于1。

越好。

所以要根据使用目的和要求，选择不同微观结构的产品。

一些端羟基聚丁二烯产品的性能如表1所示。

除上述性能外，端羟基聚丁二烯尚有如下优点：（1）端羟基聚丁二烯在常温下是液体，因此在加工处理时，可不用有机溶剂，避免了由溶剂而造成的环境污染、火灾、爆炸等危险。

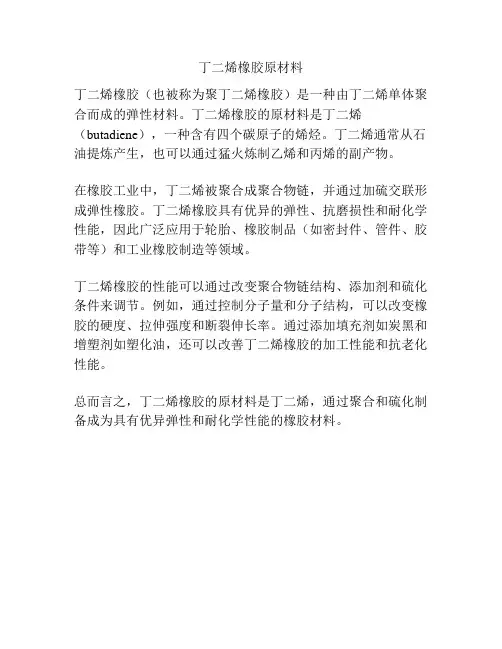

丁二烯橡胶原材料
丁二烯橡胶（也被称为聚丁二烯橡胶）是一种由丁二烯单体聚合而成的弹性材料。

丁二烯橡胶的原材料是丁二烯（butadiene），一种含有四个碳原子的烯烃。

丁二烯通常从石油提炼产生，也可以通过猛火炼制乙烯和丙烯的副产物。

在橡胶工业中，丁二烯被聚合成聚合物链，并通过加硫交联形成弹性橡胶。

丁二烯橡胶具有优异的弹性、抗磨损性和耐化学性能，因此广泛应用于轮胎、橡胶制品（如密封件、管件、胶带等）和工业橡胶制造等领域。

丁二烯橡胶的性能可以通过改变聚合物链结构、添加剂和硫化条件来调节。

例如，通过控制分子量和分子结构，可以改变橡胶的硬度、拉伸强度和断裂伸长率。

通过添加填充剂如炭黑和增塑剂如塑化油，还可以改善丁二烯橡胶的加工性能和抗老化性能。

总而言之，丁二烯橡胶的原材料是丁二烯，通过聚合和硫化制备成为具有优异弹性和耐化学性能的橡胶材料。

聚丁二烯橡胶概述聚丁二烯橡胶（Butadiene Rubber，BR）是以1，3-丁二烯为单体，通过乳液聚合和溶液聚合而制得的一种通用合成橡胶。

1956年，美国首先合成高顺式丁二烯橡胶，我国于1967年实现顺丁橡胶的工业化生产。

在合成橡胶中，聚丁二烯橡胶的产量和消耗量仅次于丁苯橡胶，居第二位。

BR按制备方法分类如下：1.聚丁二烯橡胶的结构、性能和应用（1）聚丁二烯橡胶的结构结构式如下：有顺式1，4-结构（97%），反式1，4-结构（1%）和1，2-结构（2%）。

工业常用的聚丁二烯弹性体是上述几种结构的无规共聚物。

聚丁二烯橡胶的玻璃化温度Tg 决定于分子中所含的乙烯基的量。

顺式：Tg＝-105℃，1，2结构的Tg＝-15℃，随1，2-结构含量的增大，分子链柔性下降，Tg升高。

聚丁二烯橡胶中顺、反1，4-结构，全同、间同1，2-结构都能结晶，结晶温度低，如顺式的结晶温度为3℃，结晶最快的温度为-40℃；结晶能力比NR差，自补强性比NR低很多。

顺式含量越高，补强性越好；结晶对应变的敏感性比NR 低，而对温度的敏感性较高。

所以BR需要用炭黑进行补强。

溶聚BR分子量分布窄，一般分布系数为2～4，支化和凝胶少，加工性能差。

乳聚BR分子量分布宽，支化和凝胶也较多，加工性能好。

（2）聚丁二烯橡胶的性能弹性好，耐寒性好，弹性和耐磨性在通用胶中是最好的（T＝-105℃）；滞后g损失小、动态生热低，在通用胶中是最好的，大部分用于轮胎行业。

耐磨性和耐屈挠性优异；拉伸强度和撕裂强度低；纯胶硫化胶的拉伸强度低，只有1～2 MPa，补强硫化胶的拉伸强度可达17～25 MPa。

抗湿滑性差、耐刺穿及黏着性差；BR 的冷流性大（生胶或未硫化胶在停放过程中因为自身重量而产生流动的现象）；BR的老化性能比NR好，主要以交联为主。

（3）聚丁二烯橡胶的应用①轮胎。

聚丁二烯橡胶的优点使其用作汽车轮胎十分适宜，主要表现在可提高胎面胶的耐磨性、耐沟裂性（花纹沟），以及提高胎侧胶的耐屈挠龟裂性（对变形较大的子午胎胎体及胎侧，耐屈挠龟裂性能尤为重要）。

顺丁橡胶理化性质与质量指标1.1 顺丁橡胶的基本概念顺式-1,4-聚丁二烯橡胶简称顺丁橡胶、顺丁胶，又称顺式聚丁二烯橡胶、聚丁二烯橡胶；英文名：polybutadiene rubber、Poly(butadiene)；简称：BR；分子式：(C4H6)n；分子量：54.0904；CAS号：9003-17-2；结构式：图1.1 顺丁橡胶分子结构式顺丁橡胶是顺式1，4-聚丁二烯橡胶的简称，其分子式为(C4H6)n，属混合物，国际通用代号为BR，根据顺丁橡胶顺式结构的含量主要分为高顺丁橡胶(顺式结构占97～99%)、中顺丁橡胶(顺式结构占90～95%)和低顺丁橡胶(顺式结构占32～40%)三种。

1956年美国首先合成高顺式丁二烯橡胶，我国于1967年实现顺丁橡胶的工业化生产。

顺丁橡胶是目前仅次于丁苯橡胶的世界第二大通用合成橡胶。

顺丁橡胶由丁二烯聚合而成的结构规整的合成橡胶，有95%以上为顺式构型。

它具有弹性好、耐磨性强和耐低温性能好、生热低、滞后损失小、耐屈挠性、抗龟裂性及动态性能好等优点，但也有拉伸强度较低、撕裂强度差、抗湿滑性不好、加工性能差、生胶的冷流倾向大的缺点。

这些缺点可以通过和其他橡胶并用等办法来弥补。

它能与天然橡胶、氯丁橡胶、丁睛橡胶等并用，在轮胎、抗冲击改性剂、胶带、胶管以及胶鞋等橡胶制品的生产中具有广泛的应用。

1.2 顺丁橡胶的性能顺丁橡胶是1,3-丁二烯采用定向溶液聚合方法得到的高顺式1,4结构含量的聚丁二烯，称为聚丁二烯橡胶，是有规立构橡胶，简称BR，高分子量的顺丁橡胶分子量为(80～120)×104；中高分子量的顺丁橡胶分子量为(25～40)×104。

分子量分布较窄。

玻璃化温度Tg＝-110℃。

顺丁橡胶具有弹性高、低温性能好、耐磨性优异、耐曲挠性良好等特点。

顺丁橡胶的缺点是拉伸强度、撕裂强度较低，抗湿滑性差，冷流性大，加工性能稍差。

溶解度参数δ＝8.3～8.6。

丁晴橡胶耐温范围
丁晴橡胶是一种常用的合成橡胶，也称为聚丁二烯橡胶，具有优异的耐热、耐寒、耐油、耐酸碱等特性，因此广泛应用于汽车轮胎、密封件、电缆护套、管道等领域。

下面我们来详细介绍一下丁晴橡胶的耐温范围。

丁晴橡胶的耐温范围主要取决于其硬度和配比。

一般来说，丁晴橡胶的硬度越高，耐温范围就越高。

同时，不同的丁晴橡胶配比会对其耐温范围产生影响。

以下是常见的丁晴橡胶的耐温范围：
1. 丁晴橡胶70硬度
丁晴橡胶70硬度的耐温范围为-30℃至+100℃。

这种橡胶通常用于制作密封件、挡水圈等零部件。

需要注意的是，丁晴橡胶在高温环境下容易老化和硬化，导致性能下降，因此在使用和保存过程中要注意防止高温暴晒。

另外，不同的应用环境和使用条件也会对丁晴橡胶的耐温范围产生影响。

在选用丁晴橡胶材料制作零部件时，需要根据实际情况选择合适的硬度和配比，以保证零部件的性能和使用寿命。

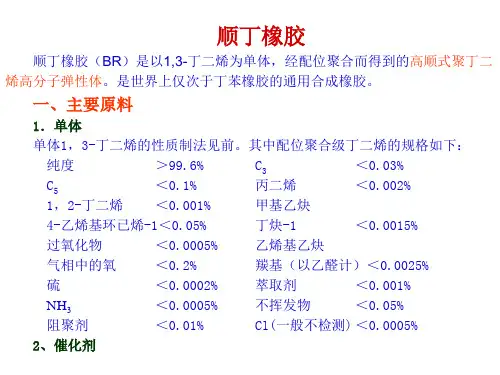

顺丁橡胶的基本性能和主要用途顺丁橡胶（BR）即聚丁二烯橡胶，是1，3-丁二烯单体在齐格勒催化剂体系的存在下，溶液聚合而制成的系列聚合物。

聚合用的催化剂体系主要有钻系、锂系、镍系、钛系和钕系5类。

按其聚合物的微观结构，顺丁橡胶又可细分为以下各橡胶品种：高顺式-1，4聚丁二烯橡胶，顺式-1，4结构含量为90%以上；低顺式-1，4聚丁二烯橡胶，顺式-1，4结构含量在35%~40%之间；高乙烯基聚丁二烯橡胶，1，2结构含量为65%以上；中乙烯基聚丁二烯橡胶，1，2结构含量在35%~65%之间；高反式-1，4-聚丁二烯橡胶，反式-1，4-结构含量为65%以上。

顺丁橡胶微观结构的变化，主要取决于催化剂、聚合溶剂和聚合反应的温度。

钻、钛、镍、钕系催化剂主要用于生产高顺式-1，4-聚丁二烯橡胶，其他聚丁二烯橡胶品种主要采用锂系催化体系。

目前，世界上产量最大、应用最广泛的顺丁橡胶品种是高顺式-1，4-聚丁二烯橡胶，即我国业内常说的顺丁橡胶。

顺丁橡胶的主要特点是具有优异的耐磨耗性，耐屈挠性好，回弹性高，滞后损失小，生热低，耐低温性能好。

其缺点是撕裂强度比较低，抗湿滑性能差。

其生橡胶有冷流现象，硫化时易于流动，特别适合于注压和注射成形。

此外，该橡胶的自粘性较差。

该橡胶主要用于轮胎制造，用其所制造的轮胎胎面，在苛刻的行驶条件下（如高速、路况差、气温低等），可以显著改善耐磨耗性能，提高轮胎的使用寿命。

此外，还可以用来制造其他耐磨制品（如胶鞋、胶带、胶辊等）以及各种耐寒性要求较高的橡胶制品。

低顺式-1，4-聚丁二烯橡胶（LCBR）是以烷基锂为引发剂在非极性溶剂中的丁二烯的均聚物。

该橡胶具有优异的耐寒性、回弹性、耐磨性、耐老化性和耐油性，尤其以低温屈挠性为最佳。

此外，还具有色浅、透明、不含凝胶和纯度很高的特点，是HIPS塑料和ABS塑料非常理想的抗冲击改性剂。

该橡胶与其他胶种并用作轮胎胎面胶，可以改善轮胎的抗湿滑性并降低滚动阻力，是子午线轮胎胎面的理想胶种。

《液体聚丁二烯橡胶用途》嘿，你知道不？有一种玩意儿叫液体聚丁二烯橡胶，这东西可厉害啦！咱先说说在橡胶制品里的用途吧。

你看那些个轮胎，有了液体聚丁二烯橡胶的加入，那可就不一样喽。

它能让轮胎更有弹性，跑在路上更稳当。

就像给轮胎穿上了一件超级舒服的“小棉袄”，让轮胎变得更抗造。

而且啊，这东西还能让轮胎的寿命更长呢。

咱想想，要是没有它，那轮胎说不定跑着跑着就出问题了，多让人闹心啊。

还有那些橡胶管啊，橡胶垫啊啥的，加上液体聚丁二烯橡胶，也都变得更结实耐用。

再说说在粘合剂方面的用途。

这液体聚丁二烯橡胶能当一种超棒的粘合剂。

比如说咱家里的一些东西坏了，需要粘起来，要是有它在，那可就容易多了。

它能把东西粘得牢牢的，就像长在一起了似的。

还有那些工厂里生产的东西，很多都需要用粘合剂粘起来，这时候液体聚丁二烯橡胶就派上大用场啦。

它能让不同的材料紧紧地粘在一起，发挥出更大的作用。

在涂料方面呢，它也有一手。

有了它加入的涂料，涂在墙上或者其他地方，会更光滑，更有质感。

而且还能增加涂料的耐久性，不容易掉色啥的。

你想想，要是咱家里的墙刷上了有液体聚丁二烯橡胶的涂料，那得多漂亮啊，而且还能保持很长时间呢。

还有啊，在一些特殊的领域，比如航空航天啥的，液体聚丁二烯橡胶也能发挥重要作用。

它能让那些高科技的材料变得更可靠，更安全。

咱虽然平时接触不到这些领域，但是想想就觉得很厉害呢。

总之啊，液体聚丁二烯橡胶这玩意儿的用途可多了去了。

它就像一个小魔法师，能在各种地方施展它的魔法。

让我们的生活变得更方便，更美好。

咱可得好好认识认识它，说不定啥时候就用上了呢。

嘿嘿。
