1、确定你站的位置的北极星方向，可以使用指南针确定。

注意的是指南针有偏磁的现象确定的北极星位置是有点偏的，所以在实际过程中多错开一点位置来。

把赤道仪的赤经轴对准北极星的方向，如果是南半球那对着相反的方向。

这样就和地球的自转轴平行了，这样我们就克服了地球自转了。

我们只要转动一个轴(赤经)就可以很方便的跟踪星体了。

2、寻星，我们通过移动经轴和纬轴把你想要观测的星体找到进入我们的视场范围内。

这个时候要用低倍目镜寻找更快。

3、追踪星体，启动赤经轴上的马达，这时马达的'工作使赤道仪沿着赤经轴心，按照地球自转的速度—24小时一周—来进行转动)。

这样，就可以跟踪我们想要观看的天体了。

这时，你可以换上倍率比较高的目镜进行更为细致的观看，同样可以用上望远镜轻松的拍摄到美丽的星空图片了。

4、检查调整，在观察星体的时候如果发现星点有尾影现象，则说明赤道仪没有调整好，需要从新检查！
赤道仪原理
要知道赤道仪如何使用那么必须要知道它的原理。

我们在在观星的时候，有点常识的人都知道我们是站在地球上，地球对应着你观察的星体都是在运动的。

地球在自转，观察的星体也在围绕着一个中心在转。

两个物体都在动时我们是很难追踪到他的。

那我们该怎么办呢。

第一、我们要克服地球本身的自转，抵消掉自转，就等于地球是相对静止的。

第二、在根据观察星体的运动轨迹进行追踪。

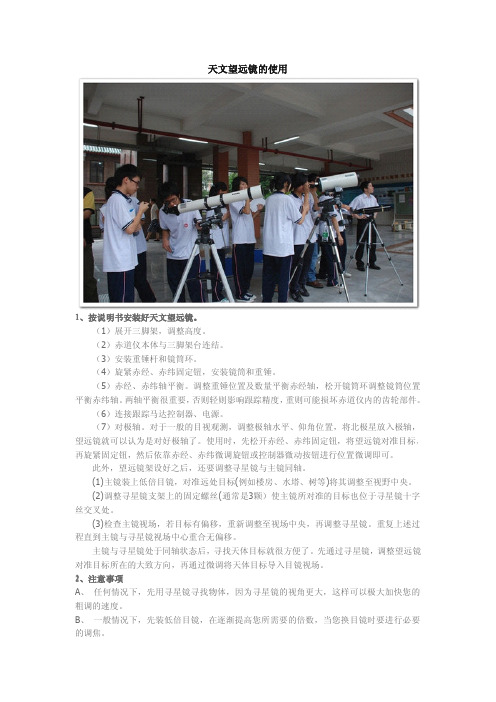

天文望远镜的使用1、按说明书安装好天文望远镜。

（1）展开三脚架，调整高度。

（2）赤道仪本体与三脚架台连结。

（3）安装重锤杆和镜筒环。

（4）旋紧赤经、赤纬固定钮，安装镜筒和重锤。

（5）赤经、赤纬轴平衡。

调整重锤位置及数量平衡赤经轴，松开镜筒环调整镜筒位置平衡赤纬轴。

两轴平衡很重要，否则轻则影响跟踪精度，重则可能损坏赤道仪内的齿轮部件。

（6）连接跟踪马达控制器、电源。

（7）对极轴。

对于一般的目视观测，调整极轴水平、仰角位置，将北极星放入极轴，望远镜就可以认为是对好极轴了。

使用时，先松开赤经、赤纬固定钮，将望远镜对准目标，再旋紧固定钮，然后依靠赤经、赤纬微调旋钮或控制器微动按钮进行位置微调即可。

此外，望远镜架设好之后，还要调整寻星镜与主镜同轴。

(1)主镜装上低倍目镜，对准远处目标(例如楼房、水塔、树等)将其调整至视野中央。

(2)调整寻星镜支架上的固定螺丝(通常是3颗）使主镜所对准的目标也位于寻星镜十字丝交叉处。

(3)检查主镜视场，若目标有偏移，重新调整至视场中央，再调整寻星镜。

重复上述过程直到主镜与寻星镜视场中心重合无偏移。

主镜与寻星镜处于同轴状态后，寻找天体目标就很方便了。

先通过寻星镜，调整望远镜对准目标所在的大致方向，再通过微调将天体目标导入目镜视场。

2、注意事项A、任何情况下，先用寻星镜寻找物体，因为寻星镜的视角更大，这样可以极大加快您的粗调的速度。

B、一般情况下，先装低倍目镜，在逐渐提高您所需要的倍数，当您换目镜时要进行必要的调焦。

C、不要被您看到的上下、左右颠倒的图像所困扰，对天文望远镜来说这是一个正常情况。

3、有效观察须知如果望远镜第一次拿到户外置于比室内温度低的空气中，须过几分钟再使用它---因为温差会使透镜蒙上雾气。

15-20分钟后这个现象会消失。

如果您的眼睑或手指触到目镜，要用不起毛的布轻轻的擦拭目镜，以防出现模糊图像。

大约需要30分钟您的瞳孔才能放大适应黑暗，因而夜间使用望远镜，在半个小时后您能看见暗得多的天体。

iEQ45-GTN赤道仪使用说明书一.概述iEQ45-GTN赤道仪是iOptron公司最新设计的带自动寻星(GOTO)和跟踪的高性能赤道仪，特别适用于天文摄影与观测。

它采用大口径整体钢主轴配合大直径蜗轮和大孔径精密角接触球轴承，底部为斜双臂支撑结构和大直径底座，纬度调节采用双螺纹千斤顶结构，因此具有非常优异的刚性和稳定性。

经过优化设计该赤道仪体积小巧，自重轻（11.5kg不含重锤），承重大（20kg）。

所有紧固调节螺丝均为不锈钢材质，旋钮均为铝合金数控加工表面硬质阳极氧化。

该赤道仪蜗轮与蜗杆的传动采用弹性消间隙机构，蜗杆两端装有角接触轴承以消除蜗杆的轴向间隙，蜗杆与电机的传动为同步皮带，驱动为带行星减速齿轮的直流伺服电机。

电机控制器和主控板均采用32位ARM系统，因此指向精度更高。

跟踪控制采用高精度温补晶振，在全温区工作范围内具有极高的跟踪精度，跟踪速度有自动Solar,Lunar,Sidereal，还可在0.9900x-1.0100x恒星时之间任意设定。

跟踪时具有极低的噪音和功耗特别低等特点。

底座上装有精密水平泡。

iEQ45-GTN赤道仪都标配经过精密调校的极轴望远镜。

iEQ45-GTN赤道仪带可反向的自动导星接口（Guide），串行接口RS232，暗视野照明接口Reticle，ioptron标准接口iOptron Port（电动调焦，指星笔，园顶随动控制等），内置GPS系统，PEC记忆功能。

PC机可不通过控制手柄直接控制iEQ45-GTN赤道仪。

适合远程控制。

主控板可通过互联网在线升级。

控制手柄也采用32位 ARM高性能控制器，大屏幕8行LCD，实时显示赤道仪各种状态数据。

控制手柄装有大容量星表数据库(580,000+)，带USB接口可通过互联网在线升级，控制手柄带恒温加热功能以保证在- 20℃环境下正常工作。

二．性能参数1. 最大载重： 20.4kg(45lbs不包括重锤)2. 赤道仪自重： 11.5kg3. 纬度调节范围：5~70°4. 方位调节范围：±6°5. 赤经蜗轮：216齿Φ132mm6. 赤纬蜗轮：192齿Φ118mm7. 赤经轴：Φ50mm 钢8. 赤纬轴: Φ40mm 钢9. 赤经轴承：Φ80mm 角接触球轴承10. 赤纬轴承：Φ68mm 角接触球轴承11. 平衡杆：Φ28mm12. 重锤：Φ128x52mm 5kg x 213. 底座直经：Φ150mm14. 驱动电机：行星减速直流伺服电机15. 分辨率： 0.09角秒16. 回转速度：1x, 2x, 8x, 16x, 64x,128x, 256x, 512x, MAX (4°/s)17. 电源：直流 12V 2A18. 功耗： 0.25A(跟踪) 1.2A(GOTO)19. 极轴镜：约2角分（带暗视野照明）20. 燕尾座： 3.5寸（88mm) Vixen和8寸（202mm) Losmandy-D21. 三脚架：2寸不锈钢8kg (可另选立柱，11kg）22. 星表数据库：580，000+23. PEC ：PEC记忆24. GPS ：32通道GPS25. 工作温度范围：- 20°C 到 +40°C三.使用方法A. 赤道仪的安装打开三脚架，将支撑盘旋转对准三条腿，旋紧支撑盘下的锁紧旋钮（图1）。

SkyGuider Pro便携单轴赤道仪使用说明书SkyGuider Pro便携单轴赤道仪是专为天文摄影而研制的一款精密跟踪天文仪器。

SkyGuider Pro是SkyGuider 的升级换代版，与SkyGuider 相比，体积更小，便携性更好（本体含电池仅重1000g），精度更高，最大有效载重5kg，内置艾顿AccuAligning可调亮度暗视野照明极轴镜，并内置可充电锂电池，续航时间长（达20小时）。

SkyGuider Pro配有标准的ST-4导星接口，单反相机快门控制接口，也可配接8408控制手柄。

分体的独立微调底座使用起来更加灵活，适用于各种单反相机长时间曝光拍摄地景星空，银河，广域深空等。

图1一．产品特点1. 本体底座为Vixen燕尾和3/8英寸螺孔（可转换1/4英寸螺孔），适用国际标准三脚架2. 最大有效载重可达5kg3. 全金属结构件4. 分体式独立方位俯仰微调底座（底座3/8英寸螺孔）5. 相机承载盘带有3/8螺丝6. 标配艾顿AccuAligning暗视野照明极轴望远镜，且照明亮度可调节7. 内置可充电锂电池，续航时间达20小时，Micro USB口充电8. 四种跟踪速度（太阳时，月亮时，1/2恒星时，恒星时），南/北半球9. 赤经轴（最高速144x）双向电控微调10. ST4导星接口11 单反相机快门控制接口（相机快门电缆选配）12. 8408手柄接口（8408手柄选配）13. 标配防震软包14. 标配USB充电电缆15. 标配平衡套装附件二．结构图解和使用方法图2是SkyGuider Pro单轴赤道仪本体结构图。

1.相机球台承载盘2. 承载盘紧固旋钮3. 赤经离合盘4. 内置极轴镜5．电源开关 6. 电池状态指示灯7. 功能按键8. 方向键9. 工作状态指示灯10. ST4导星接口11. 相机快门控制接口12. MICRO USB接口13. 手柄接口图 2工作状态的设置：SkyGuider Pro单轴赤道仪打开电源就一直处于跟踪状态，跟踪速率由工作1/2x恒星时，恒星时），长按键工作状态指示灯S/北半球，S灯亮是南半球，S灯亮，通过按方向键或可调节极轴镜照明亮度，再长或键，赤经轴以144X速运转。

1.取出已安装好的三脚架。

2.3.松开赤道仪上的锁紧管，将赤道仪装在三脚架顶部， 再拧紧锁紧管。

4.把天文镜管装在赤道仪上。

5.把附件托盘装在三脚架上。

松开三脚架大小管连接处的锁紧钮，调整三脚架至 所需高度再旋紧锁紧钮。

安 装 说 明挂钩固定架锁紧螺母注意：不要用眼睛或天文镜直接观看太阳，因为 这样都会伤害眼睛，严重的会导至眼盲。

8. 把重锤装在赤道仪上。

9. 把赤经微调软轴装在赤道仪上10. 把赤纬微调软轴装在赤道仪上6.取出红点发光电子寻星镜并松开两个旋钮。

7.将寻星镜下面的夹板顺着天文镜管上的寻星镜支架上的燕尾槽滑入，并拧紧右方的两个旋钮。

11.使用时打开前后的盖子，不用时盖上保持镜头的清洁。

12.反射镜上有一个黑点，是一个光轴校正的参照点而不是缺陷。

请看第八页。

13.把弹簧绳的螺丝拧进MOUNT.14.X驱动器上的孔对准MOUNT的突出的杆，把X驱动器装到MOUNT上。

15.把X驱动器的黄铜色齿轮对准MOUNT上蜗轮的 齿轮，再拉弹簧绳，把弹簧绳的另一头的弹簧钩在X驱动器的钩上。

16.调好后，拧紧X驱动器上的制紧螺丝。

17.打开电池盒的盖子，再把电池装在电池盒里面。

18. 电池盒的盖子。

11111盖上19. 把电池盒的电源线的另一头 插在X驱动器上。

20. 打开电池盒上的开关。

1目镜F20mm F6mm3倍增倍镜前F640mm x 120mm 天文镜管电子红点寻星镜目镜后赤纬微调软轴赤经微调软轴平衡锤赤道仪锁紧管三脚架脚架锁紧钮地脚钉附件托盘1X驱动器弹簧绳电池盒赤道仪的使用说明首先将天文镜指向正北方，将天文镜俯仰至当地城市的纬度（例如广州23度），这时北极星应在天文镜视场内。

用赤经微调软轴将赤经指针调到指向刻度盘上02h 31m 51s，用赤纬微调软轴将赤纬指针调到指向刻度盘上+89 15 51"。

以北极星作为基准，此时调动赤经、赤纬微调软轴将指针指向要找的下一颗的赤经、赤纬刻度盘上，要找的星就在天文镜视场内了。

业余天文爱好者的观测器材之路——德式赤道篇第三章德式赤道仪一、德式赤道仪简介赤道仪部分，仅介绍德式赤道仪，包括德式赤道仪的变种——艾顿ZEQ25、CEM60赤道仪。

另外的叉式、轭式等赤道仪，普通爱好者很难搞到，因此不予介绍。

德式赤道仪，是为了克服经纬仪的缺点而设计出来的，它的主要目的就是想克服地球自转对观星的影响。

地球自转的影响，想必很多地方介绍过了，简而言之，如果地球不自转，太阳和月亮就没有东升西落，但是地球自转了，星星在固定不变的望远镜里边也会移动，所以设计了赤道仪，跟踪星星的移动，这样目标就稳稳地在视野当中了。

刚才在经纬仪的介绍中，提到的手动经纬仪，就需要微调来跟踪，赤道仪也需要跟踪，不过赤道仪的极轴与地球极轴是平行的，因此，主要旋转赤经轴就可以实现跟踪，而不需要像经纬仪那样频繁地调整水平垂直两个方向。

德式赤道仪最显著的特征是望远镜位于极轴的一侧，另一侧需要重锤来保持与主镜的平衡。

详细结构见下图：图：德式赤道仪的结构二、赤道仪的初始位置由图可见，德式赤道仪的初始位置是重锤杆向下垂直地面，望远镜指向北天极（约等于北极星），保持三脚架水平，三脚架接头上（装上赤道仪本体前）有一颗凸出的螺丝对准北方，调节纬度调整螺杆，和方位角调整螺丝，在极轴镜中看见北极星，再按照极轴镜中的提示，将北极星放到正确（赤道仪说明书会给）的位置。

三、简单的对极轴方法有人要问了，要是我看不到北极星呢？或者我在南阳台拍摄呢？答案有的，可以使用漂移法。

漂移法分两步，极轴方位角（水平方向的放置）的调整和高度角（俯仰）调整：首先把赤道仪调整好水平，放置好初始位置，在主镜上装一个有十字丝的目镜。

方位角调整：操作赤道仪，把主镜对准一颗天顶附近，或者正南方高度比较高的亮星，放在目镜十字丝中间：若星点出现南移，说明极轴偏东。

（赤道仪方位角调整处）水平西移修正；若星点出现北移，说明极轴偏西。

水平东移修正直到星点不发生偏移调整完方位角以后可以调整高度角，选一颗东方或者西方的亮星，放在十字丝中间：如星点出现北移，说明仰角过高。

赤道仪用法
赤道仪是一种用来观测天空物体的仪器。

它主要用于定位和追踪天体，特别是太阳、月亮和行星。

使用赤道仪的基本步骤如下：
1. 将赤道仪放置在一个平稳的表面上，并调整仪器的水平。

2. 将赤道仪的经度和纬度调整为观测地点的经纬度。

这些信息可通过地图、GPS或其他定位系统获得。

3. 根据观测日期和时间，将赤道仪的赤道轴调整到正对北极星。

北极星是一个固定在北天极附近的恒星，可以作为天空坐标系的指导点。

4. 解锁赤道仪并使用调焦器或镜筒来观察天体。

通过透镜或望远镜，你可以看到天空中的星星、行星和其他天体。

5. 调整赤道仪的刻度盘或指引盘，使其与观测天体的坐标相匹配。

这样能够更准确地追踪天体的运动。

6. 使用赤道仪的操纵手柄或电动机，使其跟随天体的运动。

这样可以保持观测天体的位置稳定，使其始终在视野中。

需要注意的是，使用赤道仪需要一定的观测技巧和经验。

使用前最好阅读赤道仪的说明书，并遵循相应的操作步骤。

此外，
在观测天体之前，最好先了解相应的天文知识，以便更好地使用赤道仪进行观测。

Star Adventurer星野赤道仪 对极轴教程极轴镜分划板的同心度校准 钟式用法极轴镜的初始化及对极轴 时间-日期盘法极轴镜的初始化及对极轴Sky-Watcher Astrophoto极轴镜分划板的校准极轴镜分划板同心度检查赤经紧环2.松开赤经轴锁紧环。

转动赤经轴，同时 保持眼睛观察，观察分划板十字交叉点是 不是漂离对准的目标标点。

1.白天将极轴镜指向远处建筑物，瞄准 建筑物直角角尖或交叉的网格等结构。

我的判断要求：如果分划板十字 交叉点的漂移量超过1.5倍的刻 度线宽，则重新调整分划板的同 心度。

Sky-Watcher Astrophoto极轴镜分划板的校准极轴镜分划板同心度调整2.将极轴镜瞄准远处墙体格子的交叉点 （其他诸如墙角，避雷针，楼顶铁栏杆等 都可以利用）。

3.将赤经轴旋转180° 。

赤经紧环1.转动赤经轴，使分划板0点位于正上 方，0点-6点的连线垂直于地面。

Sky-Watcher Astrophoto极轴镜分划板的校准极轴镜分划板同心度调整5.用内六角扳手轻轻拧动分划板同心度调 节螺钉 ，一般需要先略微松看一下十字 叉的中点移动方向。

6.通过试着松紧调节螺钉掌握十字叉的移 动方向和移动量后，调节3颗同心度调节 螺钉，让十字叉交点回到左图里绿色圆点 的位置（十字叉在旋转赤经轴180°前后 的中点） 。

4.因为分划板的同心度不准确，所以会 看到和上图所示的样子。

旋转之后，十 字叉中心会漂出原来位置。

分划板同心度调节螺钉， 每120°一个，一共有3个。

Sky-Watcher Astrophoto极轴镜分划板的校准步骤1-6在经过2-3次调整后就可以非常好，通常我自己可以调到赤经轴 转一圈，十字叉焦点漂移量小于刻度线的线宽，就是可以达到2个角分 以内。

Sky-Watcher Astrophoto钟式对极轴的分划板初始化及 对极轴方法Sky-Watcher Astrophoto极轴镜分划板的初始化----钟式1.转动赤经轴，让0点-6点连线垂直于 地面。

赤道仪使用入门手册一、操作赤道仪赤道仪的操纵主要是高度和方位角调节，这两处调节用于观测较大方向改变，在仪器下面有一个大滚花旋钮用于方位角调节，松开旋钮可旋转赤道仪上部方向轴，用T字旋钮调节高度，这些用于校准极轴。

高度调节方位调节另外，赤道仪还有赤经RA（HA时角）和赤纬DEC方向控制，用于观测，松开锁钮可形成大的方向转变，在锁钮锁住后可用控制杆进行微调。

在高度调节轴上附加刻度盘，用于根据当地纬度校准极轴。

赤纬刻度赤纬锁钮赤经刻度赤经微调赤纬微调二、极轴校准为了望远镜在天空中准确跟踪目标，首先需要校准赤道仪。

方法是移动赤道仪指向北（南）天极，北半球的人们很容易在北天极附近找到很亮的北极星，如果目视，粗调极轴就足够了。

在开始观测之前，首先确保你的赤道仪水平，寻星镜与望远镜对齐。

1. 设置纬度转动望远镜桶并保持平衡，查询本地纬度和时区，用地图或GPS 查询本地地理位置，在赤道仪底座旁边，能发现一个0-90高度刻度盘。

EQ1 EQ3/EQ4轻轻逆时针转动锁杆，来松开转轴。

底部有一个螺丝推动转轴下面一个“舌头”，改变角度，旋转直到指针对准当地纬度，然后锁住转轴。

2. 寻找北极星北极星，从北天极（NCP）观测小于一等星，由于北极星并不是正好位于北天极，因此当地球自转，北极星轨迹是一个很小的圆。

北极星偏移北天极，靠近仙后座，与北斗星柄根部连线上。

3. 定位望远镜对准北极星打开赤纬（DEC）锁钮，旋转望远镜桶直到指针对准刻度盘90读数，拧紧赤纬锁钮。

移动三脚架以便望远镜向北（EQ3/EQ4赤道仪有“N”标识对准北面），赤经（RA）轴粗对北极星，这步可使用指南针。

打开底座下面方位调节钮，通过寻星镜使北极星位于十字中心，虽然真正北天极距离北极星可能有二倍月亮视直径（北极星每天环绕北极一圈），除非你长期摄影曝光，否则不会发现这个问题。

三、跟踪天体当用望远镜观测时候，在望远镜视野范围内，天空目标移动很慢，如果赤道仪正确校对极轴，你仅仅需要转动赤经（RA）微调轴，当目标在视野中移动，缓慢跟随或追踪目标即可，赤纬（DEC）并不需要跟踪。

LT 系列激光电子经纬仪标准号：Q/320500 SYG 012-2002产品确认:请填写仪器型号及仪器号码，并将此信息反馈给当地经销商或本公司营销部。

仪器型号: 仪器编号:使用仪器之前请仔细阅读本使用说明书；仪器避免在阳光下曝晒，不要将仪器望远镜直接照准太阳观察，避免人眼及仪器的损伤；仪器使用时，确保仪器与三脚架连接牢固；遇雨时可将防雨袋罩上;仪器装入仪器箱时，仪器的制动机构应松开，仪器及仪器箱保持干燥；仪器运输时，要装在仪器箱中，并尽可能减轻仪器振动；在潮湿、雨天环境下使用仪器后，应把仪器表面水分擦干，并置于通风环境下彻底干燥后装箱；遇水时可将防雨袋罩上；擦拭仪器表面时，不能用酒精、乙醚等刺激性化学物品；对光学零件表面进行擦拭要使用本仪器配备的擦镜纸；仪器如果长时间不用，应把电池盒从仪器上取下，并放空电池盒中的电容量；仪器如果长时间不用，应把仪器从仪器箱中取出，罩上塑料袋并置于通风干燥的地方。

注意事项:目录1. 仪器用途12. 仪器介绍 2.1 仪器装箱2.2 仪器各部位名称 2.3 液晶显示屏2.4 仪器操作键3. 电池盒使用3.1 电池盒更换 3.2 电池盒充电4. 测量准备4.1 仪器安置. 4.2 仪器整平4.3 用光学对点器置中仪器............................................................................. ..134.4 望远镜屈光度、焦距的调节 (14)5.仪器设置............................................................................. .. (15)5.1 进入仪器设置状态............................................................................. (15)5.2 角度测量最小显示读数设置 (16)5.3 测距仪联接选择设置............................................................................. (17)5.4 竖盘补偿器设置............................................................................. (18)5.5 仪器自动关机设置............................................................................. (19)6.仪器操作............................................................................. .. (20)6.1 开机( )............................................................................ . (20)6.2 关机( )............................................................................ . (20)6.3 照明打开/关闭( )..................................................................... ...... .216.4 角度单位(360o/400gon)转换( ) (21)6.5 角度值增加方向转换( )................................................................. . (22)6.6 水平角度值置零( )............................................................................ .226.7 水平角度值锁定及任意设置( ) (23)6.8 垂直角度测量模式转换( ) (24)7.角度测量............................................................................. . (25)7.1 水平角度测量............................................................................. (25)7.2 垂直角度测量............................................................................. (26)8.利用视距丝测距............................................................................. .. (27)9.激光部分的操作............................................................................. .. (28)9.1 定向测量............................................................................. . (28)9.2 布设角度............................................................................. . (28)9.3 天顶测量............................................................................. . (29)9.4 水准测量............................................................................. (29)10. 检查和校正............................................................................. . (30)10.1 长水准器的检查和校正.............................................................................3010.2 圆水准器的检查和校正.............................................................................3210.3 望远镜粗瞄准器的检查和校正 (33)10.4 光学下对点器的检查和校正 (34)10.5 分划板竖丝的检查和校正 (36)HOLD0SETFUNCFUNCR/LV/%10.6 仪器照准差 C 的检查和校正 (37)10.7 竖直度盘指标差i 的检查和校正 (38)10.8 竖直度盘补偿器的检查 (40)10.9 竖直度盘补偿器的校正 (43)10.10 激光束同焦的调整............................................................................. (46)10.11 激光束同轴的调整............................................................................. . (46)11. 仪器与测距仪的联接和使用 (47)11.1 仪器与测距仪的联接............................................................................. ..4711.2 仪器与测距仪的联机使用 (48)12. 仪器与外接手簿的联接和使用 (49)12.1 仪器与外接手簿的联接 (49)12.2 仪器与外接手簿的联机使用 (50)13. 仪器与测距仪、外接手簿(或计算机)的联接 (51)14. 基座的安装和拆卸............................................................................. ........... .5215. 可选附件............................................................................. . (53)16. 技术指标............................................................................. . (54)17. 附表(仪器显示英汉对照表) (57)为了不断提高产品外观及性能,本说明书中所有图片及性能指标如有改动,恕不通知。

IN 605 10/17Orion ® Solar StarSeeker ™ TrackingAltazimuth Mount#10382Figure 1. The Orion Solar StarSeeker T racking Altazimuth Mount Congratulations on your purchase of a quality Orion product. Y our new Solar StarSeeker Tracking Altazimuth Mount allows high per-formance locating and tracking of the solar disk during the day-time. The mount utilizes a Vixen style dovetail cradle, which is compatible with any small telescope that uses a Vixen dovetail bar.When booted up, the mount will automatically find, locate and track the sun, without needing any manual star alignment. The mount uses a built in GPS receiver, coupled with a small CCD sensor to locate the position of the sun in the sky. The weight of the attached telescope should not exceed 7 lbs., so small solar telescopes such as the PST, SolarMax 40, 60, or Orion Short Tube 80 with white light filter would be appropriate for this mount.These instructions will help you set up and properly use your Solar StarSeeker Tracking Altazimuth Mount. Please read them over thoroughly before getting started and keep this manual handy until you have mastered your mount’s operation.Warning: Do not attempt to attach any telescope to this mount that does not already have a properly mounted solar filter attached securely over the front optics. Attach the filter to scope BEFORE mounting and BEFORE powering on the mount. Remove any opti-cal finderscope that is not filtered as well! This mount will automati-cally point to the sun, and if any telescope is attached that does not have a proper solar filter in place, damage can occur to the telescope, and injury to the user, as concentrated sunlight will be focused through the telescope. Burns and blindness can occur in a fraction of a second, so please be aware of the proper procedure before using this mount.1. Parts List Qty Description 1 Mount Head 1 Adjustable T ripod 1 Accessory T ray 1Extension pier2. AssemblyThe mount assembly procedure is quick and easy, as there are very few parts, and can be completed in a matter of minutes. The individual components are packed in several boxes inside the shipping box. Please remove all parts from all boxes, and make sure all the component pieces are accounted for. Remember to save all the shipping material so that they can be used to transport the mount in the future. In the unlikely event that you need to return the mount, you must use the original packaging.Refer to the Figure 1 during assembly.Camera Battery housingExtension pier locking knobs Extension pierAccessory trayTripod leg spreaderripodLeg height adjustmentsDovetail locking knobVixen dovetail cradleCorporate Offices: 89 Hangar Way, Watsonville CA 95076 - USA Toll Free USA & Canada: (800) 447-1001 International: +1(831) 763-7000Customer Support:*********************Copyright © 2020 Orion T elescopes & Binoculars. All Rights Reserved. No part of this product instruction or any of its contentsmay be reproduced, copied, modified or adapted, without the prior written consent of Orion T elescopes & Binoculars.A N E M P L O Y E E -O W N E D C O M P A N Y2Figure 2.Accessory tray.Figure 3.Extension pier.Figure 4. Extension pier adapter attached to bottom of mount head.1. Remove the tripod from its box, and note that each leghas a telescoping section. To extend each leg, loosen the leg lock lever by rotating it counterclockwise, then extend the leg. When it has been extended to the desired length, rotate the leg lock lever clockwise until tight. Before placing an instrument on the mount, it is a good idea to press down on the tripod to make sure the legs are locked securely and will not give way under the instrument’s weight. 2. Open the legs until the center support tripod spreader is at its widest (Figure 1).3. Attach the accessory tray to the leg spreader by placing the hole in the tray over the center of the leg spreader and rotating the tray into the locking position. The tabs on the end of the triangular tray will lock underneath the channel in each arm of the tripod spreader when properly locked in place (Figure 2).4. Attach the extension pier to the top of the tripod and thread the central bolt up into the extension pier using the thumb knob underneath the top of the tripod (Figure 3).5. Loosen the three locking knobs on the top wall of the extension pier and remove the top adapter from the exten-sion (Figure 4). Attach this top adapter piece into the bot-tom of the Starseeker mount head, using the large thumb knob.6. Place the entire mount with the installed pier adapter back onto the pier, and tighten down the three locking knobs to secure the head in place on the pier (Figure 5).7. Y ou are now ready to install a telescope into the Vixen style dovetail cradle on the side of the mount. WARNING: Before attaching the telescope, make sure a properly secure solar filter is installed on your optical tube. ALSO: Make sure any optical finderscope is removed unless it has a solar filter as well! Make note of where balance of the tube is (it can be difficult once the tube is installed on the mount to gauge where balance is), and insert the dovetail bar into the cradle (making sure the front of the telescope is pointing the same direction as the camera housing on the mount, Figure 6). Tighten down the dovetail locking knob to secure the optical tube.8. Install 8 AA batteries into the battery holder behind the bat-tery cover on the side of the mount head. Please note the direction of each battery in the holder (Figure 7).Y ou are now ready to start an observing session with the Starseeker Mount.A note on optical tube alignment: The accuracy of the system depends on how well aligned the optical tube is in relation to the cradle. If you have a small scope such as a PST that uses a ¼"-20 tripod socket, and a dovetail mounting bar is threaded into that socket, you must make sure the dovetail bar is aligned as close to parallel to the optical tube as you can make it. The further away from parallel, the worse the posi-tioning accuracy of the system will be.3. Powering up and Using the Starseeker Mount Do not attempt to move the mount head in the Azimuth (left and right) direction by hand. Doing so can damage the gears.3Figure 6. T elescope and Camera housingFigure 5.Mount head installed on extension pierFigure 7.Battery compartment.Figure 8. Home positionFigure 9. Control PanelThere is a slip clutch in the Altitude (up and down) direction, so it is ok to move the scope up and down by hand. For best results and the quickest way to find the sun, rotate the scope in Altitude so it is horizontal, and pick up the tripod and rotate the entire unit around until the scope is facing the horizon directly below where the sun is in the sky. It’s ok to start in any other azimuth position, but it will take longer for the mount to acquire the sun, and drain a bit more battery life as it slews around left to right.1. Make sure the solar filter is properly attached to your scope, and any optical finderscope is removed or fit-ted with a solar filter. Do not proceed to step 2 until this is verified.2. Verify the tripod is level: there is a small bubble level in the top of the mount to help. Adjust each leg until level.3. Verify the telescope is inserted into the dovetail cradle in the proper orientation: it should be pointing the same direction as the lens of the camera in the middle of the mount.4. Manually move the telescope up or down until it is point-ed roughly horizontal. The system will find level once it’s turned on, so you want to scope to be close to level for this to occur. This is the “home” position (Figure 8).45. Press the power button for approximately 1 second to turn the system on. The red light will appear when on (Figure 9).6. Wait for the scope to find the horizontal position for the tube, and then the red light will begin blinking, indicating the GPS signal is being acquired. This may take a few moments, and if it doesn’t begin to find the sun after a min-ute or two, there may be interference from the GPS signal. Move to a new location away from buildings or trees, and try again.7. When the GPS location is found, the mount will automati-cally direct the scope up to the proper altitude angle for the sun, and then begin a horizontal sweep using the camera, in order to acquire the sun. If you previously positioned the tripod so the scope was facing the horizon directly below the sun, the mount should acquire the sun quickly, without having to sweep in a wide circle.8. When the mount stops moving, the sun should be some-attached first!) to find the sun. It may not be centered, based on the alignment of your dovetail bar, cradle and optical path, so slide the large button labeled CENTER on the control panel towards one of the four arrows around the button in order to calibrate the unit and center the sun (Figure 9). Once centered, the mount will continue to track the sun!9. When you are finished with your observing session, press the power button for approximately 3 seconds to power the unit down. Return the scope to the horizontal position so you’re ready for the next outing!4.Care and Cleaning of the Starseeker MountIf your mount accumulates dirt/dust while operating, wipe with a soft cloth after use. Clean the mount with mild household detergent and a soft cloth. Keep the mount in a clean and dry environment when not in use, and do not store the mount outdoors.To prevent damage, we recommend removing your telescope or optical instrument from the mount when transporting.5.Technical Specifications Mount: Altazimuth fork arm Tripod: Aluminum Tripod Height: Range of 37.5" - 57" from ground tocenter of dovetail cradle Total Weight: 8 lbs.Motor Drives: Dual-axis geared go-to, internally housed Power requirement: 8 AA batteries Tracking Rate: SolarAlignment method:GPS data, plus CCD sensor acquisitionCorporate Offices: 89 Hangar Way, Watsonville CA 95076 - USA Toll Free USA & Canada: (800) 447-1001 International: +1(831) 763-7000Customer Support:*********************Copyright © 2020 Orion T elescopes & Binoculars. All Rights Reserved. No part of this product instruction or any of its contentsmay be reproduced, copied, modified or adapted, without the prior written consent of Orion T elescopes & Binoculars.A N E M P L O Y E E -O W N E D C O M P A N YOne-Year Limited WarrantyThis Orion product is warranted against defects in materials or workmanship for a period of one year from the date of purchase. This warranty is for the benefit of the original retail purchaser only. During this war-ranty period Orion T elescopes & Binoculars will repair or replace, at Orion’s option, any warranted instru-ment that proves to be defective, provided it is returned postage paid. Proof of purchase (such as a copy of the original receipt) is required. This warranty is only valid in the country of purchase.This warranty does not apply if, in Orion’s judgment, the instrument has been abused, mishandled, or modified, nor does it apply to normal wear and tear. This warranty gives you specific legal rights. It is not intended to remove or restrict your other legal rights under applicable local consumer law; your state or national statutory consumer rights governing the sale of consumer goods remain fully applicable. For further warranty information, please visit /warranty.。

1为什么好多朋友刚开始使用天文望远镜时什么都看不见?答:安装正确后,在目镜里观察到的正常光线是:白天白光,晚上黑光,为什么看不见目标呢?因为天文望远镜具有高倍的特性,倍数和视场(可观察到的范围)是反比关系,由于存在着高倍小视场的关系,所以一般新手比较难掌握找目标的技巧,望远镜看不见目标不要着急，1.保护盖全部打开了吗？2.安装上最低倍(最长焦距)的目镜了吗？3.找到目标了吗?（这是最重要的环节）4.仔细调焦了吗？解决了以上4个问题，同时不要隔着玻璃窗观察.应该可以正常观察了.找到目标是望远镜观察的先决条件，只有目标进入望远镜，才能观察到，由于天文望远镜倍数比较高，视场范围比较小，找目标要由近到远，由大到小,同时要学会使用寻星镜快速寻找目标,这需要自己多加练习。

为什么有时看见的天体成象不太稳定?答:需要花时间才能看到细节的一大原因是地球不稳定的大气。

由于在我们上方微弱但总是存在的热气流，使星像在高倍放大下总是显得闪烁和沸腾。

这种闪烁的剧烈程度——被称为大气视宁度——每晚甚至是每分钟都在变,特别是深空的星云,星团.这需要观察着要有极大的耐心和信心,这就是所谓的"天文探索".人类所有的探索都需要付出一定代价的.如何观察天象?答:有的朋友安装好天文望远镜,马上想观察到所有的天象,这种"一步登天"的想法不切实际,我们所能观察到的天体是在不断运动着的,就是恒星也随着季节的变化而展现不同的景色,作为初次接触天文观察的朋友.一定需要持久的耐心和极大的信心.A.需要一定的天文基础知识,本店铺提供的学习光盘可以很好的帮助朋友们入门学习.B.一定要知道当前的天文预报,可以在本店铺要求提供,所谓"不打无准备之仗"就是这个道理.C.不少朋友使用在这里购买的天文望远镜观察到了许多天文天象,这说明学习+付出是一定有成果的,关键在"坚持一下的努力之中"去实践.天文望远镜提供了观察天体的硬件，而天体随着它的位置距离不同而展现不同的效果，不同型号不同价格的天文望远镜观察的效果也不一样,天文望远镜一般用来观察太阳的黑子和耀斑，月亮上的环行山、金星的盈亏、土星的光环、木星的条纹与卫星、火星上的极冠以及仙女座大星云、猎户座大星云等，至于“软件”的操作就需要你自己去学习去付出了！相信朋友们通过学习和实践一定会成功!1.如何选购天文望远镜?答:天文望远镜的光学系统一般分为折射和反射,折射镜观察到的是上下正常左右相反的镜象.反射镜观察到的是倒象反射镜可以加1.5X正象镜得到镜象，但是由于多加了个透镜，其清晰度会下降些。

赤道仪的使用方法追踪因日周运动而移动的天体,最简单的方法是使用赤道仪式台架,确实比经纬仪方便得多。

只要明白了使用的要领,作目视观则或照相均会产生很好的效果。

晚间的星空,以北天极和南天极联机的自转轴为中心,每日旋转一次,称为日周运动。

在赤道仪的台架上,把极轴(或称赤经轴)向北天极延长(在南半球时向南天极),就能简单地追踪星星的移动。

换句话说,让赤道仪的极轴和地球的地轴平行,这个作业称为极轴调整,使用赤道仪时绝不能忘记,事先要与极轴对准平。

赤道仪的台架分为附有赤经、赤纬微动杆的, 以及附装极轴马达追踪式两种。

附有微动杆的比经纬台的星星追踪方便,但须连续手动以便继续追踪,如果预算许可,最好是采用马达追踪式,会方便得多。

必须调整赤道仪赤纬轴和极轴全体的平衡。

如果平衡状态调节良好,固定螺丝放松时镜筒会静止,赤道仪的运转就会很圆滑,使用起来很平稳。

近年生产商在高级的赤道仪加进了GOTO功能，使用者可以指令望远镜自动指向观察目标。

但耗电量大，野外观星时要携带大型蓄电池。

赤道仪的种类有很多。

业余天文爱好者最常用的赤道仪有两种：分别是德国式及叉式赤道仪。

德国式赤道仪适合折射、反射及折反射望远镜。

而叉式赤道仪一般配合折反射望远镜使用。

叉式赤道仪比德国式优胜的是不须要平衡锤，减轻仪器重量，方便野外观星。

但是业余级数的叉式赤道仪稳定性不及德国式赤道仪。

博冠系列望远镜用的赤道仪是德国式的赤道仪(如图)。

那我们就主要讲讲德国式赤道仪的使用方法吧！(一)赤道仪简介肉眼可见的天体,用寻星镜就可对准,赤道仪之作微调跟踪之用。

而深空天体就必须利用赤道仪的时角、赤纬度盘才能找到。

赤道仪有三个轴：1．地平轴。

垂直于地平面，下端与三脚架台连接，上端与极轴连接，有地平高度刻度盘。

绕地平轴旋转可调整望远镜的地平方位角。

2．极轴。

一端与地平轴相连，上下扳动极轴可调整地平高度角。

另一端与赤纬轴成90º角连接，装有时角度盘，用于望远镜指向的时角（赤经）调整。

iEQ45本帖最后由 linkage 于 2014-9-6 01:59 编辑自从艾顿的ASCOM升级为3.0以后，远程更方便了，可以直接看这个帖子：以下的仅供参考，或者忽略。

最近iEQ45-Pro有许多同好做了升级，某位蛋疼哥@情迷棒子骨天天折腾远程控制的问题。

连续跟踪了几天，整理一些东西供参考。

前置工作：0.1.安装好赤道仪，将赤道仪手工摆正至零位(重锤杆朝下，垂直于地面，主镜指向北天极)。

可以通过松开赤经赤纬的方式摆正，也可以通过手柄的上下左右按钮摆正。

0.2.安装基础的天文必备软件，iEQ45-Pro需要ASCOM Platform 6.1，以及艾顿官方ASCOM驱动 (V2.6及以上)。

0.3.使用原厂自带的RS232线，自行购买的USB to 232线(如果电脑有串口，可以不用考虑这个，最多只需要考虑延长线)，连接电脑，并记住对应的串口号。

0.4.安装SkyX之类的远程控制软件(推荐10.2.0 6000以上版本)(此处更正为需要7000版本以上，最好是7398以上)下面以SkyX为操作软件，赤道仪方向朝东，主镜指向北地平线的Park位为例。

步骤：1.使用Skyx连接赤道仪，选择ASCOM方式，在Settings中再选择艾顿的ASCOM协议。

注意点：初次使用skyx连接iEQ45-Pro，显示的赤道仪指向应该是北极点，若不是指向该处，请重新通过手柄，手工设置正确的零位。

2.使用手柄，或者使用skyx的轴移动方式，将赤道仪摆成如下状态(其他位置请根据各人喜好设定)。

注意点：指向不要低于地平线。

(此处可以通过skyx中赤道仪指向位置来确定)3.选择设置Park位置选项。

该选项选中后，会提示你是否用当前位置当作赤道仪的Park位。

4.设置好后，可以选择Park功能，将赤道仪停在该位置。

5.如果想从该位置恢复正常工作，此处需要分为两种情况。

5.1 赤道仪未断电时。

此时若想恢复赤道仪的正常工作，需要先使用Unpark功能。
