下载文档原格式
环氧煤沥青面漆环氧煤沥青面漆兼有煤焦沥青耐水防腐性能优异及环氧树脂漆附着力好，漆膜坚韧，机械强度高，防化学腐蚀性好的有点。
面漆加入大量片状颜料，固化后漆膜形成执迷坚实不透水图层。
环氧煤沥青面漆双组份包装，现用现配，常温（5℃以上）自然干燥。
一、组成及配比：成份一为漆基，成份二为固化剂。
面漆以100：10配比使用二、用途：广泛用于水下钢结构和水泥构件的防腐防渗漏，地下管道及贮气柜下部水槽的防护；高温地区沿海、盐场的各种机械防腐；化工及其管道的内外壁防腐。
环氧煤沥青面漆还适用于常年潮湿环境或施工环境潮湿的底材表面及涂膜要求韧性较高的部件。
三、环氧煤沥青面漆主要技术指标：项目指标颜色黑色外观平整细度，μm不大于80柔韧性，mm2硬度0.3冲击强度，kg/cm²40固体含量，%75±2表干时间h不大于3实干时间h不大于24贮存期一年附着力，级，不大于2四、常规性能：项目指标10%Nacl水溶液30天10%H2S04水溶液10天耐海水半年无变化耐盐雾300小时变色，其他无变化耐湿热300小时变色，其他无变化水气渗透率不大于0.25耐磨性0.002抗酶菌试验，级2五、环氧煤沥青面漆施工参考：1、两组份按比例混合后充分搅拌。
2、环氧煤沥青面漆可刷涂、滚涂，粘度过大可用专用稀释剂调整，至涂装不流淌为宜。
3、环氧煤沥青面漆使用期为6小时，时间过长易胶化。
4、施工必须在5℃以上。
5、环氧煤沥青面漆要求涂装面进行喷砂或抛丸除锈，表面无油污及灰尘，水泥表面必须干透。
除掉粉质和沙粒。

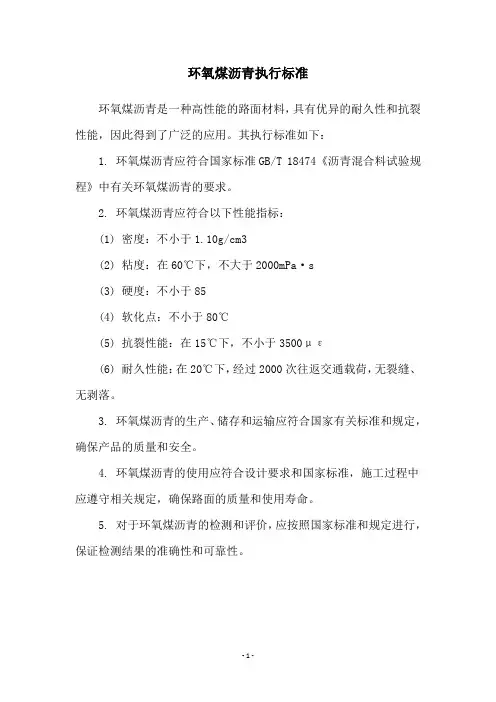

环氧煤沥青执行标准
环氧煤沥青是一种高性能的路面材料，具有优异的耐久性和抗裂性能，因此得到了广泛的应用。
其执行标准如下：
1. 环氧煤沥青应符合国家标准GB/T 18474《沥青混合料试验规程》中有关环氧煤沥青的要求。
2. 环氧煤沥青应符合以下性能指标：
(1) 密度：不小于1.10g/cm3
(2) 粘度：在60℃下，不大于2000mPa·s
(3) 硬度：不小于85
(4) 软化点：不小于80℃
(5) 抗裂性能：在15℃下，不小于3500με
(6) 耐久性能：在20℃下，经过2000次往返交通载荷，无裂缝、无剥落。
3. 环氧煤沥青的生产、储存和运输应符合国家有关标准和规定，确保产品的质量和安全。
4. 环氧煤沥青的使用应符合设计要求和国家标准，施工过程中应遵守相关规定，确保路面的质量和使用寿命。
5. 对于环氧煤沥青的检测和评价，应按照国家标准和规定进行，保证检测结果的准确性和可靠性。
- 1 -。
环氧煤沥青漆1.环氧煤沥青漆施工方案:方案一：轻型防腐，漆膜厚度约为0.2-0.5mm.可用于地下保温管、地沟管道、大罐内外壁、化工设备、煤气柜、水库电站、污水池等。
一层底漆（环氧富锌底漆或环氧铁红底漆或环氧煤沥青底漆）每平方的用量为0.3kg二层面漆(环氧煤沥青防腐漆面漆）每平方的用量为0.4-0.9kg方案二：普通防腐，漆膜厚度约为0.4-0.5mm，可用于直接埋地管道及埋地设备内外壁。
一层底漆（厚浆型环氧煤沥青防腐漆底漆），每平方的用量为0.3kg一层玻璃丝布，每平方的用量为1.1平方米三层面漆（厚浆型环氧煤沥青防腐漆面漆），每平方的用量为0.7-0.9kg方案三：加强级防腐：漆膜厚度约为0.6-0.8mm，用于穿越高盐、碱地、沼泽或其它叫恶劣环境。
一层底漆（厚浆型环氧煤沥青防腐漆底漆），每平方的用量为0.3kg二层玻璃丝布，每平方的用量为2.2平方米四层面漆（厚浆型环氧煤沥青防腐漆面漆），每平方的用量为0.9-1.50kg方案四：特加强级，漆膜厚度约为1.6-2mm，用于穿越道路建筑物的地下钢构件。
一层底漆（厚浆型环氧煤沥青防腐漆底漆），每平方的用量为0.3kg七层玻璃丝布，每平方的用量为7.7平方米九层面漆（厚浆型环氧煤沥青防腐漆面漆），每平方的用量为1.8-2.0kg2.环氧煤沥青漆涂装注意事项：2.1底漆、面漆都是双组分分装组成，涂装前按比例调制、搅拌均匀、熟化半小时方可进行涂装。
2.2涂装涂层间隔时间以漆膜表干后进行涂刷为好，对包敷玻璃布的涂层体系，应再涂装面漆的同时进行包敷玻璃布，以便使玻璃布浸透漆料，保证层面涂装质量。
2.3涂底漆前，金属表面要进行喷砂除锈、除油等处理，应达到标准Sa2.5级。
2.4漆膜完全固化后（一般七天）可以埋设使用。
环氧沥青标准一、GB/T27789-2011《环氧沥青防腐涂料》标准该标准规定了环氧沥青防腐涂料的分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
第一部分：范围该部分规定了本标准适用于防腐涂料中的环氧沥青材料。
第二部分：分类和要求按用途分类的环氧沥青涂料主要包括：1.钢结构用环氧沥青涂料每种用途涂料的要求包括：理化性能、涂膜性能、施工性能和寿命等。
第三部分：试验方法该部分规定了环氧沥青涂料的各项试验方法，包括密度、固体含量、干燥时间、干膜厚度、附着力、耐水性、耐盐雾性、耐碱性、抗微生物性、耐化学药品性、耐高温性、抗剥离性等试验。
第四部分：检验规则该部分规定了环氧沥青涂料的抽样、试验、计算及判定的规则。
第五部分：标志、包装、运输和贮存二、GB/T50234-2015《防腐工程施工标准》标准该部分规定了本标准的适用范围、术语和定义、施工单位的责任、施工质量要求等。
该部分规定了防腐工程施工中环氧沥青涂料的施工要求和验收标准，包括施工前、施工中、施工后的注意事项、涂膜厚度、涂装方式及次数、检验标准等。
该部分规定了环氧沥青涂料施工后的检验和验收标准，包括外观检查、附着力、密度、厚度、固体含量、溶剂挥发物等试验。
该标准规定了环氧沥青涂层用环氧树脂的物理和化学性质、工艺要求、制品标志、包装、存放和运输要求。
1.范围2.物理和化学性质该部分规定了环氧树脂的物理和化学性质，包括胶质含量、颜色、氧化/还原酪醇价、粘度、凝固点等指标。
3.工艺要求该部分规定了环氧树脂的生产、包装、存储和加工要求。
除了上述的标准外，还有一些与环氧沥青相关的标准也值得我们了解。
首先是GB/T50209-2019《建筑装饰装修工程防水技术规范》标准。
该标准规定了建筑装饰装修工程中的防水材料的技术要求、施工方法和验收标准。
也包括环氧沥青防水涂料的相关内容。
其次是JG/T337-2018《建筑涂料使用和施工技术规范》标准。
该标准规定了涂料产品的分类、标志、品牌、质量要求及测试方法。
环氧煤沥青漆执行标准
环氧煤沥青漆是一种优质的防腐涂料，具有优异的耐腐蚀性能和良好的附着力。
为了保证环氧煤沥青漆的质量和使用效果，制定了一系列的执行标准，以确保产品的质量稳定和安全可靠。
本文将对环氧煤沥青漆的执行标准进行详细介绍。
首先，环氧煤沥青漆的执行标准主要包括产品质量标准、使用标准和检验标准。
产品质量标准是指环氧煤沥青漆在生产过程中应符合的物理、化学和机械性能指标，如固体含量、粘度、干燥时间、耐水性等。
使用标准是指环氧煤沥青漆在施工和使用过程中应符合的要求，如施工环境条件、施工方法、涂膜厚度、涂装间隔时间等。
检验标准是指对环氧煤沥青漆进行质量检验时应遵循的规定，如取样方法、检测项目、检测方法等。
其次，环氧煤沥青漆的执行标准还涉及到相关的安全标准和环保标准。
在生产、运输、储存和使用环氧煤沥青漆时，必须遵守相关的安全操作规程，确保人员和设备的安全。
同时，环氧煤沥青漆的生产和使用也要符合环保要求，避免对环境造成污染。
在执行环氧煤沥青漆标准时，需要严格按照标准的要求进行生产、运输、储存、使用和检验。
只有在严格遵守标准的情况下，才能保证环氧煤沥青漆的质量和使用效果。
总之，环氧煤沥青漆的执行标准是保证产品质量和使用安全的重要依据，只有
严格遵守标准，才能确保环氧煤沥青漆在各个环节的质量和安全。
希望生产企业和使用单位能够重视环氧煤沥青漆的执行标准，确保产品质量，保障人员和设备的安全，同时也要注重环保要求，共同促进环氧煤沥青漆行业的健康发展。

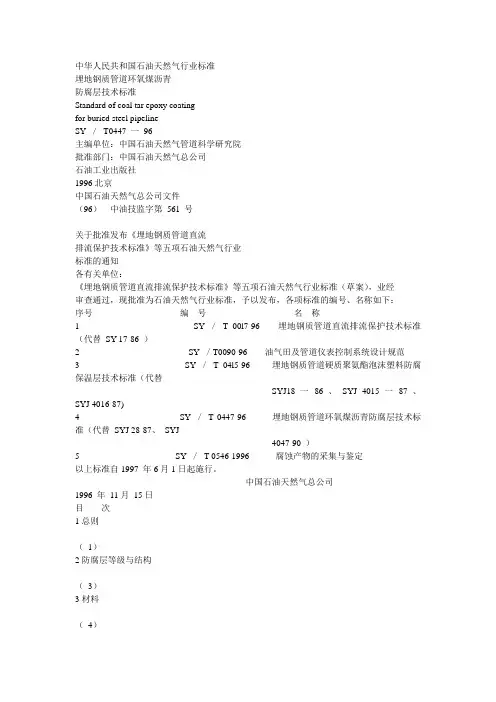

中华人民共和国石油天然气行业标准埋地钢质管道环氧煤沥青防腐层技术标准Standard of coal tar epoxy coatingfor buried steel pipelineSY ／T0447 一96主编单位：中国石油天然气管道科学研究院批准部门：中国石油天然气总公司石油工业出版社1996北京中国石油天然气总公司文件（96）中油技监字第561 号关于批准发布《埋地钢质管道直流排流保护技术标准》等五项石油天然气行业标准的通知各有关单位：《埋地钢质管道直流排流保护技术标准》等五项石油天然气行业标准（草案），业经审查通过，现批准为石油天然气行业标准，予以发布，各项标准的编号、名称如下：序号编号名称1 SY ／T 00l7-96 埋地钢质管道直流排流保护技术标准（代替SY-17-86 ）2 SY ／T0090-96 油气田及管道仪表控制系统设计规范3 SY ／T 04l5-96 埋地钢质管道硬质聚氨酯泡沫塑料防腐保温层技术标准（代替SYJ18 一86 、SYJ 4015 一87 、SYJ 4016-87)4 SY ／T 0447-96 埋地钢质管道环氧煤沥青防腐层技术标准（代替SYJ 28-87、SYJ4047-90 ）5 SY ／T 0546-1996 腐蚀产物的采集与鉴定以上标准自1997 年6月1日起施行。
中国石油天然气总公司1996 年11月15日目次1总则（1）2防腐层等级与结构（3）3材料（4）3.1环氧煤沥青涂料（4）3.2玻璃布（6）3.3材料验收（64施工技术要求（8）4.1准备工作（84.2漆料配制（84.3涂底漆（94.4打腻子（94.5涂面漆和缠玻璃布（95防腐层检验及修补（115.1一般要求（115.2外观检查（115.3厚度检查（115.4漏点检查（115.5粘结力检查（125.6标志与记录（13）6储存及运输（14）7补口及补伤（15）7.1补口（15）7.2补伤（15）8下沟及回填（17）9竣工资料18）附录A环氧煤沥青防腐层工频电气强度试验方法（19）附录B环氧煤沥青防腐层体积电阻率试验方法（22）附录C环氧煤沥青防腐层吸水率试验方法（25）附录D环氧煤沥青防腐层耐油性试验方法（27）附录E环氧煤沥青防腐层耐沸水试验方法（28）附录F本标准用词说明（30）附加说明（31）附件埋地钢质管道环氧煤沥青防腐层技术标准条文说明（32）1 总则1.0.1为正确使用环氧煤沥青涂料，保证环氧煤沥青防腐层的工程质量，特制定本标准。
环氧煤沥青防腐管技术质量标准
1．环氧煤沥青防腐管技术质量指标符合《埋地钢质管道环氧煤沥青涂层技术标准》SY/T 0447—96
2．钢管防腐等级符合设计要求，各种防腐等级的防腐结构符合下表规定：
防腐层等级与结构
3．成品防腐管出厂验收标准
工艺流程图
∠
工序管理点明细表
坡口、钝边自检表
技术员: 质检员: 操作员: 年月日年月日年月日
坡口、钝边加工作业指导书
钢管外表面喷砂作业指导书
管道防腐补伤作业指导书
管道环氧煤沥青补口作业指导书
管道辐射交联热收缩套（带）补口作业指导书
涂料配置作业指导书
涂底漆作业指导书
涂面漆作业指导书
环氧煤沥青涂敷及玻璃布缠绕作业指导书
防腐层检验作业指导书。
环氧煤沥青底漆适用温度概述及解释说明1. 引言1.1 概述环氧煤沥青底漆作为一种常用的涂料材料，广泛应用于各个领域。
其适用温度范围是影响其性能与效果的一个重要参数。
本文旨在对环氧煤沥青底漆的适用温度进行概述和解释说明，探讨温度对涂层性能的影响，并介绍了相关标准、判断依据和测试方法。
1.2 文章结构本文主要分为五个部分。
引言部分将对文章的目的和背景进行介绍；第二部分将阐述环氧煤沥青底漆的性质包括物理性质、化学性质以及应用领域；第三部分将强调适用温度范围对涂层性能的重要性，并给出实际应用示例和效果说明；第四部分将解释环氧煤沥青底漆适用温度范围的原则和标准，并介绍常见判断依据和测试方法，同时通过实际案例分析与解决方案探讨来加深理解；最后，结论与展望部分将对本文主要观点进行总结归纳，并对环氧煤沥青底漆适用温度研究的未来发展进行展望。
1.3 目的本文旨在系统地阐述环氧煤沥青底漆的适用温度范围及其重要性，并解释相关原则和标准。
通过深入探讨影响涂层性能的因素，并结合实际应用示例与效果说明，希望能够给读者提供一个全面而清晰的了解环氧煤沥青底漆适用温度的参考。
同时，为行业标准和测试方法提供指导，促进环氧煤沥青底漆在各个领域的有效应用。
2. 环氧煤沥青底漆的性质：环氧煤沥青底漆是一种常用的涂料材料，具有以下性质：2.1 物理性质：环氧煤沥青底漆通常呈现为黑色坚固的颗粒状物质，具有一定的粘度和流动性。
在正常温度下，它可以流动并附着在要涂覆的表面上。
它同时具有一定的柔软性和硬度，在施工后可以形成坚实、耐磨且耐候性好的涂层。
2.2 化学性质：环氧煤沥青底漆中含有环氧树脂和煤沥青作为主要成分，这使得它具备了优异的化学稳定性和耐腐蚀能力。
此外，它还可通过添加适当的添加剂来提高其抗紫外线、防霉菌等特殊化学性能。
2.3 应用领域：由于环氧煤沥青底漆具有良好的附着力和防腐蚀能力，广泛应用于建筑、船舶、桥梁等工程中的金属表面和混凝土结构的防腐涂装。
环氧煤沥青漆使用方法和步骤
环氧煤沥青漆是一种高性能的防腐涂料，常用于管道、桥梁、船舶等表面的防腐处理。
以下是使用环氧煤沥青漆的方法和步骤:
1. 表面处理：在使用环氧煤沥青漆之前，需要对表面进行清理
和预处理。
通常需要使用砂纸、钢丝刷、溶剂等去除表面的锈迹、灰尘和油污等。
2. 涂料配制：根据环氧煤沥青漆的说明书，按照一定比例将涂
料和水混合，使其处于半粘稠状态。
3. 涂刷施工：将混合好的环氧煤沥青漆涂刷在表面，需要保证
涂层的厚度和均匀性。
通常需要涂刷多道，直到达到所需的厚度和外观。
4. 涂层养护：在涂刷完环氧煤沥青漆后，需要对其进行养护，
以确保涂层的稳定性和耐久性。
通常需要在涂层表面覆盖一层塑料薄膜或涂上隔离剂，以确保涂层不受污染和损坏。
5. 施工环境：环氧煤沥青漆需要在干燥、通风、室温下施工。
在施工时，需要避免阳光直射、高温、潮湿等不良环境，以确保涂层的质量和稳定性。
以上是使用环氧煤沥青漆的方法和步骤。
在使用环氧煤沥青漆时，需要严格按照说明书的要求进行施工，以确保涂层的质量和稳定性。
同时，需要注意安全事项，如佩戴口罩、手套等，以避免吸入溶剂或油漆等物质。
环氧煤沥青漆规范
篇一：环氧煤沥青漆介绍
环氧煤沥青漆介绍
厚浆型（无溶剂）环氧煤沥青漆；溶剂型环氧煤沥青漆；冠牌环氧煤焦油沥青漆组成；贵州环氧煤沥青漆；重庆环氧煤沥青漆施工；一布三油；五布七油；三布四油
环氧煤沥青漆(无溶剂型)是目前广泛停用于埋地钢制管道外壁防腐涂装的涂料品种。
本漆为无溶剂的双组份环氧树脂防腐漆，常温自干，具有抗微生物，电绝缘性能好，耐土壤、污水、潮湿、湿热、冷热交替等环境下的腐蚀。
本品也称为环氧煤沥青防腐漆。
本品在环氧煤沥青防腐涂层中，作为中间漆、面漆使用。
无溶剂环氧煤沥青漆是由环氧树脂、煤焦油沥青、防锈颜料、体质颜料、助剂组成，组份二为固化剂。
本品不含或含有微量溶剂。
溶剂型（环氧煤沥青漆）
环氧煤沥青漆（溶剂型）主要用于埋地、接触地面的钢铁管道外壁、钢构件及水泥构件防腐，作为防腐、重防腐涂料，有以下性能要求：高膜厚：环氧煤沥青防腐漆，通常涂装膜厚在300μm以上，因此必须选用厚浆型或者无溶剂型，普
通型环氧煤沥青漆并不适合重防腐涂装，会增加施工成本及涂装周期。
施工性：重防腐涂装中，要求环氧煤沥青漆能够采用无气喷涂或者刷涂辊涂一次涂装较高的膜厚，不流挂。
适当的耐候性：环氧煤沥青漆涂装完成后，管道通常会露天存放，适当的耐候性可以保证露天存放不会降低涂料的防腐性能。
基本防腐性能：具有抗微生物，电绝缘性能好，耐土壤、污水、潮湿、湿热、冷热交替等环境下的腐蚀。
防腐钢管采用双组分常温固化型的涂料，在钢管表面上由玻璃布作为加强涂敷而成的防腐。
可用于埋地或水下的输油、输气、输水、热力管道的外壁防腐，也适用于各类钢结构、码头、船舶、水闸、煤气储罐、炼油化工厂设备防腐及污水池、楼顶防水层、地下室混凝土层的防渗漏。
在管道外壁涂刷中，与玻璃纤维布包扎配套使用，成为加强级或特加强级涂层，防腐性能优异。
三布四油防腐钢管是由涂料与玻璃纤维布复合使用，这样使用可增强防腐层的机械性能。
三布四油具有优异的电绝缘性、抗水渗透性、抗微生物侵蚀、抗杂散电流、耐热、耐温差骤变等优良性能。
篇二：环氧煤沥青漆
环氧煤沥青漆
环氧煤沥青漆是我国的惯称，国外习称焦油环氧涂料，它兼具环氧树脂与煤焦沥青的优点，能长期经受干湿交替、阴暗潮湿及浸水等恶劣环境，在室内、地下、水下等都有优异
的表现，在海上钻井平台、船运压载舱、污水容器管道内壁、矿井井下、冷却塔内壁、隧道、地下仓库、地下管道等环境中久经考验，表现不俗，这种高性能长效涂料是我国用途较为广泛的一种防腐材料。
我国于1974年研制成功第一代环氧煤沥青漆产品，1979年第二代产品也成功问世。
自1982年首次大规模化使用的环氧煤沥青涂料历经20余年涂层依然黑亮、坚硬如故。
环氧煤沥青防腐涂料的主要特点如下：（1）固体含量高，可制成厚涂层，一次干膜厚度大于100μm；
（2）优良的防霉性、耐水性、抗渗、耐化学腐蚀、耐油性等；
（3）涂膜具有优良的的机械性能，硬度高、耐冲击、耐磨及良好的附着力。
防腐层性能稳定，使用寿命长；
（4）涂层造价较低廉，在相同除锈条件下综合造价（含运输、加工、损耗等）低于所有防腐材料，其技术经济综合性能较好，适用场合具有竞争优势；
（5）可与各类车间底漆配套，对未经充分除锈的表面具有良好的润湿性，施工方便。
涂层自然固化，无需加热设备，可以机械化、半机械化或手工施工。
施工简便灵活的特点，特别适合于城市管网的零散管线防腐和补口、补伤，异型管件和非标准结构件防腐；
（6）经过20余年的经验积累，制订了一套从设计到施工的
技术标准，技术成熟可靠。
近年来，随着人们环保意识的不断提高，许多国家相继出台颁布了限制挥发性有机化合物（VOC）的环保法规。
由于溶剂型涂料含有较多的有机溶剂，在生产和施工阶段排入大气，造成环境污染，同时危害人类健康。
人们正从传统的溶剂型涂料朝低VOC的高固体分、无溶剂及水性涂料的体系转变。
水性涂料最早在建筑领域得到了广泛应用，之后才应用于钢结构防腐涂料，水性环氧涂料是目前用于工业重防腐领域最为成功的涂料品种之一。
篇三：环氧煤沥青漆不同施工方案
根据防腐类型环氧煤沥青漆不同施工方案
环氧煤沥青漆是在传统环氧煤沥青涂料的基础上，加入中外公认的长寿型氯磺化聚乙烯橡胶、云母氧化铁、其它耐蚀颜填料、特种添加剂及活性溶剂等，
经先进工艺制备而成的双组分长效重防腐涂料。
底漆为A 型，中涂漆为B型，面漆为C型。
其适用于永久性或部分浸于水下的钢结构、化工厂、污水处理池、
炼油厂的埋地管道和钢质贮罐；埋设水泥结构、煤气柜内壁、底板、汽车底盘、水泥制品、煤矿矿井支架、矿山井下设施和海洋码头设施、木制品、
水下结构、码头钢栏、供热管道、供水管道、供气管道、冷却水、石油管道等。
根据防腐程度不同，施工方案也不一
样。
一、轻型防腐：漆膜厚度约0.2-0.5mm.可用于地下保温管、地沟管道、大罐内外壁、化工设备、煤气柜、水库电站、污水池，等。
一层底漆（环氧富锌底漆或环氧铁红底漆或环氧煤沥青漆）每平方用量为0.3kg 二层面漆（环氧煤沥青防腐漆面漆）每平方的用量为0.4-0.9kg
二、普通防腐：漆膜厚度约为0.4-0.5mm，也用于直接埋地管道及埋地设备内外壁。
一层底漆（厚浆型环氧煤沥青漆防腐漆底漆），每平方用量0.3kg
一层玻璃丝布，每平方的用量为1.1平方米
三层面漆（厚浆型环氧煤沥青防腐漆面漆），每平方用量
0.7-0.9kg
三、加强防腐：漆膜厚度0.6-0.8mm，用于穿越高盐、碱地、沼泽或其他恶劣环境。
一层底漆（厚浆型环氧煤沥青漆防腐漆底漆），每平方用量0.3kg
两层玻璃丝布，每平方的用量为2.2平方米
四层面漆（厚浆型环氧煤沥青防腐漆面漆），每平方用量
0.9-1.50kg
四、特加强级：漆膜厚度约为1.6-2mm，用于穿越道路建筑物的地下钢构件一层底漆（厚浆型环氧煤沥青漆防腐漆底漆），每平方用量0.3kg
七层玻璃丝布，每平方的用量为7.7平方米
九层面漆（厚浆型环氧煤沥青防腐漆面漆），每平方用量1.8-2.0kg
环氧煤沥青漆涂装时，底漆、面漆是双组分分装组成，涂装前按比例调制、搅拌均匀、熟化30分钟即可进行施工。
涂装层间隔时间以漆膜干后进行涂装为好，对包敷玻璃布的涂层体系，应再涂装面漆的同时进行包敷玻璃布，以便使玻璃布浸透漆料，保证层面涂装质量。
一般刷1毫米厚，基本的涂料1平方米都在1公斤，上下浮动不会太大，具体的一要看厂家提供的技术数据，二看现场的技术情况，特别是现场施工不可控的因素太多。
选用200g无碱（或中碱）玻纤布和厚浆型环氧煤沥青防腐漆。
型号----各厂家都不一样。
通常为两布---五油防腐，
厚浆型环氧煤沥青防腐漆用量----- （0.9-1.2kg）kg/平方米
-----------------------------------------------
石家庄市特种油漆油墨厂(资质齐全，产品用当年的检验报告)报价：
厚浆型环氧煤沥青防腐漆---- 16元/kg
环氧煤沥青防腐漆（通用型）---- 13 元/kg。
