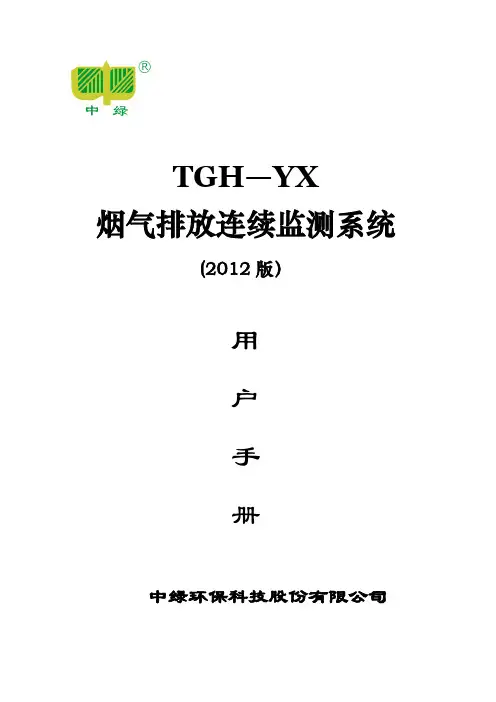

TGH—YX烟气排放连续监测系统(2012版）用户手册中绿环保科技股份有限公司未经版权持有人的事先书面许可，不得以任何形式或者任何手段，无论是电子的还是书面的(其中包括影印），对本手册任何部分进行复制,也不得将其内容传达给第三方。
本公司保留对本用户手册的最终解释权，内容如有变更，恕不另行通知.本手册涉及的内容是较为完整的CEMS系统构成，具体的系统构成以用户与公司双方达成的合同和销售当时的情况而定.计量器具制造许可证号：晋制00000122号序言感谢您使用我公司的TGH—YX型烟气排放连续监测系统。
烟气排放连续监测系统简称为CEMS.本手册介绍了TGH-YX型烟气排放连续监测系统的组成、原理、安装、调试、操作、维护及质量保证等方面的内容.详细的安装和维护过程请仔细阅读本说明书中各相应章节或联系本公司技术支持。
如果系统出现了故障情况，请立即联系本公司的运营中心.沟通本公司欢迎用户对我们的产品提出宝贵意见和建议，我们会积极地为您提供技术支持。
电话:0351-*******传真：0351—7998009安全在本手册当中，重要的安全注意事项有以下几点：警告表示存在危险，提请用户对操作步骤、实际操作、实际条件等类事项加以注意，如不正确执行或切实遵守，则有可能会导致人身伤害甚至死亡。
小心表示存在危险，提请用户对操作步骤、实际操作、实际条件等类事项加以注意，如不正确执行或切实遵守，则有可能会导致损毁本产品的全部或者部分。
注意对重要信息进行强调。
提请用户对必要的操作步骤、实际操作、实际条件等类事项加以注意。
防静电保护静电放电会直接或间接损坏电子电路。
在触摸/移动设备内部电路或在设备内部接入其他设备时，有可能产生静电损害。
●请在接触电路板前释放身上静电。
应一只手接触导电体，另一只手触摸电路板。
●尽量把持电路板边缘,避免与元器件的直接接触。
环保循环使用可再生材料。
本公司通过的环境管理体系ISO14001认证适合于“TGH-YX型烟气排放连续监测系统（CEMS）设计、开发、生产和服务的环境管理"。
杭州聚光科技烟气在线连续监测系统操作说明书目录阅读说明用户须知非常感谢您选择使用本公司的CEMS-2000烟气排放连续监测系统（以下简称CEMS-2000系统）。
在使用本产品前，请仔细阅读本用户手册。
本手册涵盖产品使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证CEMS-2000烟气排放连续监测系统的正常运行。
同时，相关信息可帮助用户正确使用该产品，并获得准确的分析结果，节省由于咨询等服务产生的额外成本。
概况本手册所介绍的产品在出厂前均经过严格的检验，以确保产品具有一流品质。
同时为了保证其安全、优质的运行，获得正确的分析结果，用户必须严格按照制造商所述使用方法进行系统操作。
另外，恰当的运输、仓储和安装及合理的操作和维护都有助于系统的安全和正常运行。
本手册介绍了日常使用CEMS-2000系统的所有信息。
它为受过专门培训或具有仪器操作控制相关知识（例如自动化技术）的技术人员提供了准确的使用参考。
了解本手册所涉及的安全信息和警告信息，以及如何从技术上对错误进行修正，是对所述产品顺利进行“零危险”安装、试运转和安全运行、维护的先决条件。
本手册对CEMS-2000烟气排放连续监测系统的组成、调试、操作和维护等内容作了详细的说明，同时也简单介绍了CEMS-2000烟气排放连续监测系统内各子系统的原理、构成和性能特点。
各子系统的详细资料，请参考相应得手册或说明书。
注意事项本手册介绍了CEMS-2000系统的具体应用，以及如何启动、操作和维护。
需特别指出的是，本手册中的警告和安全信息至关重要，能有效地避免不恰当的操作。
本手册所述产品的开发、制造、测试都把适当的安全标准放在首位。
因此，如果用户按照本手册指导进行装配、核准使用和维护，可避免因操作不当而造成的常规使用中的财产损失和人身危害。
危险信息为确保用户在使用和维护本仪器时的人身安全，避免财产损失，在本手册中有相关安全及警告信息。
此类信息以特定图标显示，并附有相应的解释文字。

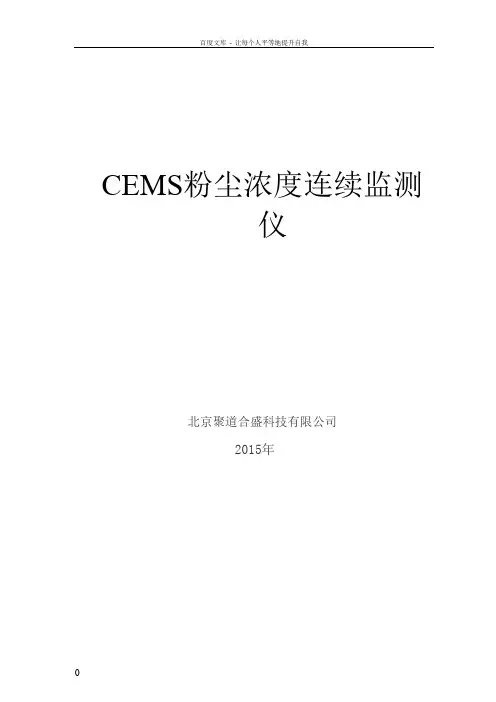

CEMS粉尘浓度连续监测仪北京聚道合盛科技有限公司2015年用户须知非常感谢您选择北京聚道合盛科技有限公司的HS-100粉尘浓度检测仪。
在使用HS-100前，请仔细阅读本手册，本手册涵盖仪器使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证仪器的正常运行。
与此同时，注意和提示信息可帮助用户正确使用该仪器，并获得准确的测量结果。
本手册为受过专门培训或具有仪器操作控制相关知识（例如自动化技术）的技术人员提供了正确使用参考。
本手册也适用于HS-200粉尘浓度检测仪由于各种原因，该手册不可能对每一产品型号都进行细节性的描述，若用户需要进一步了解相关信息，或解决本手册涉及尚浅的问题，请与北京九州鹏跃科技有限公司客户服务部联系（联系方式请见本手册封底或阅读说明中的技术支持部分）并要求帮助解决。
安全信息本产品在正常工作时有Class 3A的激光辐射，波长650nm，辐射功率小于3毫瓦。
严禁安装、维护、检修人员直视激光发射器，以免视力损伤。
遵循标准本仪器遵循企业标准系列烟尘浓度连续监测仪.技术支持：聚道合盛张海涛质保和维修具体的质保和维修的要求依照订购合同上相应条款。
保修期内且符合保修范围，将提供免费维修服务。
超过保修期或者在保修期内发生如下故障，均属于保外维修，不提供免费保修服务，故障包括但不限于：1）由于使用不当（进水、腐蚀、失火、强电串入等）；2）不可抗力（地震、雷击、洪水等）造成的损坏；3）未经允许，产品内部擅自改动；4）未按用户手册及培训规定使用，引起产品损坏的。
声明本手册对用户不承担法律责任，所有的法律条款请见相应的合同。
北京聚道合盛科技有限公司版权所有，如有改动，恕不另行通知；未经允许，不得翻印。
1概述1.1用途HS-100粉尘浓度检测仪是新一代在线监测仪器，可以在风、雨、雷电、粉尘、高低温度等恶劣环境下长期连续不间断地监测污染源的烟尘排放情况，目前已经广泛应用以下领域：固定污染源烟气排放连续监测系统（CEMS）中颗粒物浓度测试、除尘设备效率监测、燃烧效率监测、工业制造过程中粉尘浓度的测量、工矿企业职业健康保护粉尘监测、生产车间、厂房的粉尘负荷监控、科学研究、实验现场测试等。

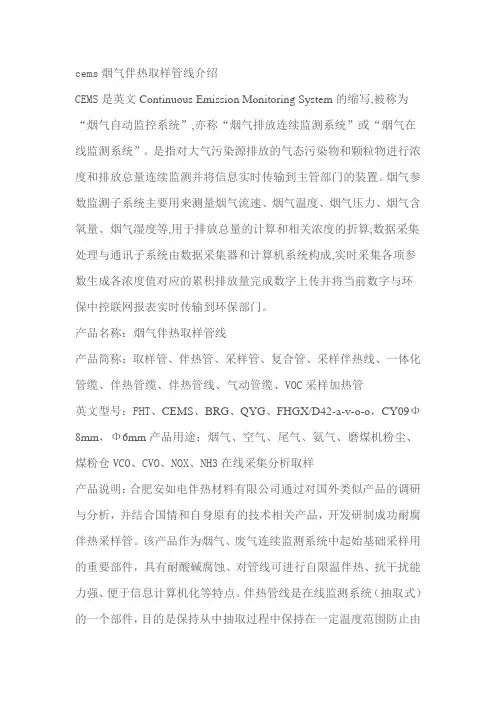

cems烟气伴热取样管线介绍CEMS是英文Continuous Emission Monitoring System的缩写,被称为“烟气自动监控系统”,亦称“烟气排放连续监测系统”或“烟气在线监测系统”。
是指对大气污染源排放的气态污染物和颗粒物进行浓度和排放总量连续监测并将信息实时传输到主管部门的装置。
烟气参数监测子系统主要用来测量烟气流速、烟气温度、烟气压力、烟气含氧量、烟气湿度等,用于排放总量的计算和相关浓度的折算;数据采集处理与通讯子系统由数据采集器和计算机系统构成,实时采集各项参数生成各浓度值对应的累积排放量完成数字上传并将当前数字与环保中控联网报表实时传输到环保部门。
产品名称：烟气伴热取样管线产品简称：取样管、伴热管、采样管、复合管、采样伴热线、一体化管缆、伴热管缆、伴热管线、气动管缆、VOC采样加热管英文型号：FHT、CEMS、BRG、QYG、FHGX/D42-a-v-o-o，CY09Φ8mm，Φ6mm产品用途：烟气、空气、尾气、氨气、磨煤机粉尘、煤粉仓VCO、CVO、NOX、NH3在线采集分析取样产品说明：合肥安如电伴热材料有限公司通过对国外类似产品的调研与分析，并结合国情和自身原有的技术相关产品，开发研制成功耐腐伴热采样管。
该产品作为烟气、废气连续监测系统中起始基础采样用的重要部件，具有耐酸碱腐蚀、对管线可进行自限温伴热、抗干扰能力强、便于信息计算机化等特点。
伴热管线是在线监测系统（抽取式）的一个部件，目的是保持从中抽取过程中保持在一定温度范围防止由MI加热电缆的标准功率100w/m。
伴热要求200度以上可选。
额定电压：220VAC，特殊电压可定做。
烟气伴热管线产品特点1.自限温管线配备断路器电流值30A 若复合管长度≥30m时，应配备自限温伴热带专用自动限流器。
2.伴热系统一个回路。
3.在-20℃环境温度，15m/s风速情况下，管内保持温度40～50℃。
4.采样管可耐各种酸、碱介质腐蚀，耐压强度1.0Mpa不泄漏。

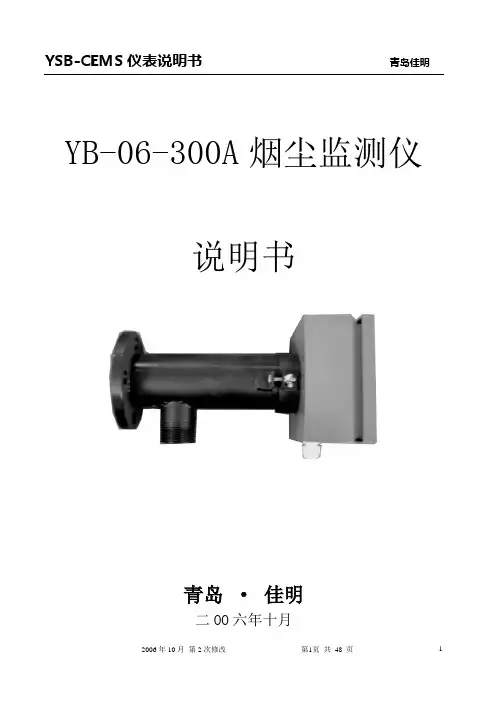

YB-06-300A烟尘监测仪说明书青岛²佳明二OO六年十月一、注意事项1.1、安全注意事项：1.1.1、该设备属精密仪器，请在说明书记载的环境下使用，以免加速产品的损坏和老化，并注意妥当存放和搬运。
1.1.2、本仪器在特定的环境下安装，非专职人员不得进行安装。
1.1.3、工程施工时，切勿将粉末和线头落入机柜内，防止造成火灾、故障等。
1.1.4、电路和气路连接，要紧固牢固，以免接触不良影响仪器正常运行。
1.1.5、通电运行时，请不要打开面板和触及带电装置，防止发生危险。
1.1.6、请注意保持机柜通风良好，以免因柜内过热，损坏部件。
1.2、使用条件：1.2.1、工作温度：-20℃～+40℃，工作湿度：≤85%。
1.2.2、监测条件：压力：±5kPa 温度：0～300℃流速：0～30m/s。
1.2.3、电源：AC220V±10%,50±5HZ，1kW。
气源：压力0.2～0.3MPa，流量0.3m3 /h。
保护地，接触电阻≤8Ω。
独立的工作接地，接触电阻≤8Ω。
二、结构原理2．1 仪表组成烟尘检测仪由仪表、发射、反射、安装和吹扫等单元组成，如图所示。
仪器系统图2．1．1 发射单元由光源、透射探测器、参比探测器、聚光镜和光学机构组成，是仪表的核心。
2．1．2 反射单元由反射镜和光学调整支架组成，主要把发射单元发出的光再按原路反射回去。
2．1．3 测量仪表由探测光和参比光电路，光源电路，键盘/显示器、数据处理器和信号输出等组成。
2．1．4吹扫单元由吹扫过滤器、气源和气路等组成，在镜头前形成风幕，保护镜头不受污染。
2．1．5 安装附件包括安装法兰和安装支架等。
三、操作与校准3.1 仪器操作3．1．1仪表具有手动/自动控制功能，详细见附录3．1．2 校零、校暗和校标等校准操作。
3．1．3 数据查询，可以查询AD量、开关量和监测数据。
3．1．4 参数设置，可以修改仪表的设置参数，修正测量数据。
烟气自动监测系统美国热电公司第一章•Thermo烟气自动监测系统介绍•Thermo烟气自动监测系统的选型及设计均建立在易操作、易扩充、高精度及低维护的基础上。
系统用零气按一定比例混合稀释烟气后对烟气进行测量。
本方法满足美国国家环保局40CF60的规范要求。
系统中主要仪器设备包括：1、带有稀释孔的采样探头2、采样管线a、非加热样品传输管线连接探头及仪器间探头控制器的管线为：采样管、校正气管、稀释空气管和真空表管。
b、加热样品传输管线。
根据现场的实际情况，Thermo公司也可配备加热样品传输管线。
3、根据监测项目选择的环境分析仪，安装于特别的仪器柜中：a、Thermo 探头控制器b、Thermo 43C/43i型SO2分析仪c、Thermo 41C/410i型CO2分析仪d、Thermo 42C/42i型NOx分析仪e、Thermo XJ6003型数据采集系统4、零气a、零气发生器b、用户自己提供零气5、校准用标准钢瓶气稀释探头连续抽取少量样品气，样品气通过细过滤后经过几秒的时间清除微小尘粒。
样品气流速由玻璃音响小孔控制，由于玻璃的膨胀系数低，因此流速精度可控制到2%以内。
在实际操作中，稀释空气流经探头且在探头中产生文丘里效应，靠探头中文丘里产生的负压把样品气抽取出来。
玻璃小孔控制样品气流量，因此稀释比由稀释空气的压力和玻璃小孔的尺寸来决定。
通过选择玻璃小孔的尺寸，稀释比可由 12 ：1 到350 ：1。
稀释后的样品气水的含量会降低，根据水的含量在周围环境中不结露为原则选稀释孔和稀释比例。
如果选用 100 ：1 的稀释孔则意味着样品气中99%的气体是干燥纯净的。
稀释后的样品气正好可以用环境分析仪器来测量，这样就保证了测试精度。
稀释后的样品气经过样品气管通过200SPC探头控制器输送到各分析仪器中去。
校准是通过标准气来完成的。
标准气经过校准气管一直输送到探头中稀释孔前。
这样标准气和样品气流经同样的路径，保证校准的准确。
