下载文档原格式
这是一款适合钢筋加工厂用的配料单计算和绘图软件。
来源：
/SOFTPAGES/soft_tpgc.htm 彩页：
《铁算盘》安装说明
系统要求：WINDOWS XP SP3 或WINDOWS 7
以WINDOWS XP SP3 为例
解压缩01.DOTNET3.5.rar，运行dotNetFx35setup.exe
运行02.SQLEXPR32_CHS.EXE
去除“隐藏高级配置选项(D)”复选框
选择安装连接组件
使用内置系统帐户Local system
选择“混合模式”，输入密码：“TPSteel2010”，不含引号，注意大小写。
默认选项
默认选项
默认选项
运行03.SQLServer2005_SSMSEE.msi
运行04.加密狗驱动程序.exe
解压缩05.级别符号.rar，运行安装.BAT
按任意键重启
解压缩06.Data2010.rar
配置SQL SERVER
运行SQLSERVER 配置管理器
启用TPC/IP协议
TCP/IP 属性
IP地址页IPALL 下的TCP端口输入1433
重新启动SQL SERVER
运行SQL SERVER MANAGEMENT STUDIO EXPRESS
点连接
点附加
点添加(A)…
选择从06.Data2010.rar解压缩的TPSteel2010.mdf，确定
点确定
安装完成。
运行“铁算盘”目录下的“TPSteel.exe”，可在桌面建立该程序的快捷方式。
钢筋下料计算公式
一、常用符号说明：
l：钢筋长度（单位：m）
Φ：钢筋直径（单位：mm）
N：钢筋数量（根）
A: 钢筋截面积（单位：mm²）
g: 钢筋比重（单位：g/cm³）
V: 钢筋体积（单位：cm³）
二、计算公式和步骤：
1.计算钢筋截面积（A）：
2.确定钢筋长度（l）：
钢筋长度根据构件的尺寸和构造要求来确定，一般根据图纸上给出的数据或实际测量来确定钢筋的长度。
3.计算钢筋体积（V）：
钢筋体积可以通过公式V=A*l计算得出。
4.计算钢筋数量（N）：
钢筋数量可以通过公式N = V / (g * 1000)计算得出，其中g为钢筋的比重，单位为g/cm³。
在进行具体的钢筋下料计算时，需要根据具体的钢筋规格和构件要求进行选择和计算。
举例说明：
假设需要计算一根直径为12mm、长度为6m的钢筋的下料数量。
已知钢筋的比重为7.85g/cm³。
1.计算钢筋截面积（A）：
2.确定钢筋长度（l）：
钢筋长度为6m。
3.计算钢筋体积（V）：
4.计算钢筋数量（N）：
所以，直径为12mm、长度为6m的钢筋的下料数量为86根。
杭州余政储出38号地块文一酒店工程 B座单位工程钢筋下料单编者：王华审核：丁斌1图纸关于下料单的内容------------------------------------------------------ 1 1.1 下料单内容---------------------------------------------------------- 3 2KZ1位于2-1轴------------------------------------------------------------- 32.1基础顶~地下室顶板配筋图---------------------------------------------- 32.2 负一层~地下室顶板配筋图--------------------------------------------- 52.3 角柱KZ1地下室顶板~8.950下料计算----------------------------------- 72.4 8.950~30.55柱----------------------------------------------------- 112.5 30.550~41.400柱--------------------------------------------------- 142.6 41.400~44.600 柱-------------------------------------------------- 16 3框架梁下料计算----------------------------------------------------------- 19 KL1（3B）400*600 ------------------------------------------------------- 20 4板下料计算--------------------------------------------------------------- 242杭州余政储出38号地块文一酒店工程B 座单位工程11 图纸关于下料单的内容表1-1钢筋弯曲量度差值表2杭州余政储出38号地块文一酒店工程B 座单位工程31.1 下料单内容本下料单选取2-1轴的梁、板、柱计算。

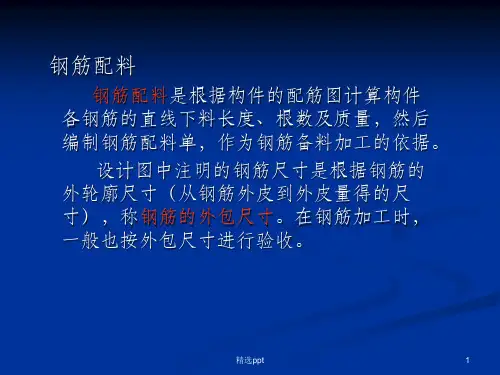

一、钢筋配料⏹钢筋配料是施工时，根据结构施工图，分布计算构件各钢筋的直线下料长度、根数及质量，编制钢筋配料单。
（一）钢筋下料长度计算⏹直钢筋下料长度=直构件长度-保护层厚度+弯钩增加长度⏹弯起钢筋下料长度=直段长度+斜段长度-弯折量度差值+弯钩增加长度⏹箍筋下料长度=直段长度+弯钩增加长度-弯折量度差值或箍筋下料长度=箍筋周长+箍筋调整值⏹⏹钢筋长度的度量方法系指外包尺寸，钢筋加工前按直线下料，经弯曲后，外边缘伸长，内边缘缩短，而中心线不变。
这样，钢筋弯曲后的外包尺寸和中心线长度之间存在一个差值，在计算下料长度时必须加以扣除。
⏹⏹半圆弯钩：6.25d⏹直弯钩：3.5d⏹斜弯钩：4.9d2.计算钢筋下料长度①号钢筋下料长度(6240+2×200-2×25)-2×2×25+2×6.25×25=6802(mm) ②号钢筋下料长度6240-2×25+2×6.25×12=6340(mm)③号弯起钢筋下料长度上直段钢筋长度240+50+500-25=765(mm)斜段钢筋长度(500-2×25)×1.414=636(mm)中间直段长度6240-2×(240+50+500+450)=3760(mm) 下料长度(765+636)×2+3760-4×0.5×25+2×6.25×25=6824(mm)④号钢筋下料长度计算为6824mm。
⑤号箍筋下料长度宽度200-2×25+2×6=162(mm)高度500-2×25+2×6=462(mm)Φ6:91.78Kg; Φ12:112.60kg;。

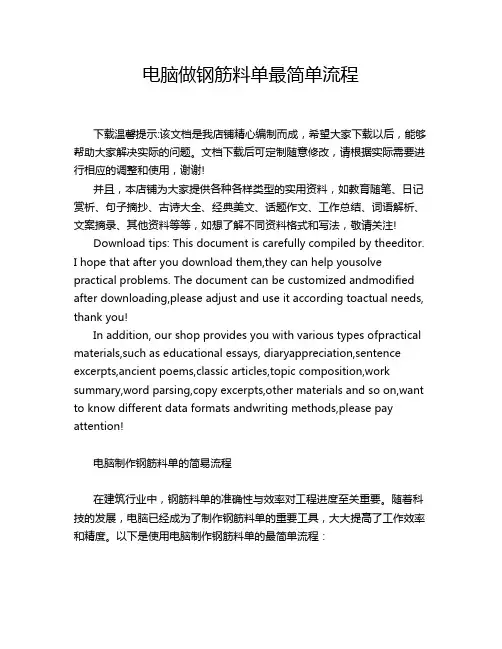

电脑做钢筋料单最简单流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电脑制作钢筋料单的简易流程在建筑行业中，钢筋料单的准确性与效率对工程进度至关重要。

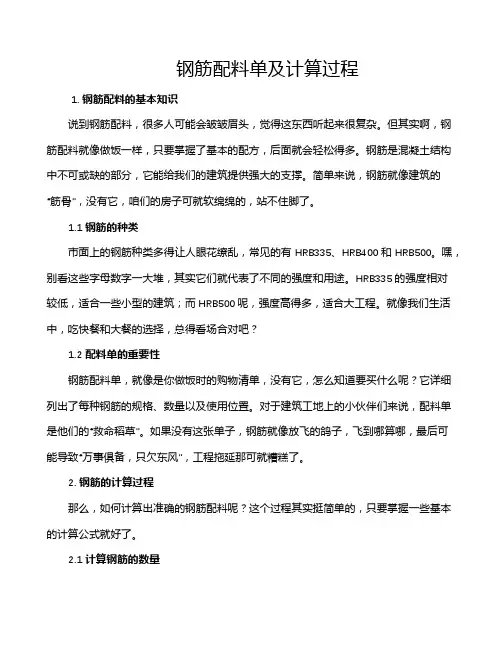

钢筋配料单及计算过程1. 钢筋配料的基本知识说到钢筋配料，很多人可能会皱皱眉头，觉得这东西听起来很复杂。
但其实啊，钢筋配料就像做饭一样，只要掌握了基本的配方，后面就会轻松得多。
钢筋是混凝土结构中不可或缺的部分，它能给我们的建筑提供强大的支撑。
简单来说，钢筋就像建筑的“筋骨”，没有它，咱们的房子可就软绵绵的，站不住脚了。
1.1 钢筋的种类市面上的钢筋种类多得让人眼花缭乱，常见的有HRB335、HRB400和HRB500。
嘿，别看这些字母数字一大堆，其实它们就代表了不同的强度和用途。
HRB335的强度相对较低，适合一些小型的建筑；而HRB500呢，强度高得多，适合大工程。
就像我们生活中，吃快餐和大餐的选择，总得看场合对吧？1.2 配料单的重要性钢筋配料单，就像是你做饭时的购物清单，没有它，怎么知道要买什么呢？它详细列出了每种钢筋的规格、数量以及使用位置。
对于建筑工地上的小伙伴们来说，配料单是他们的“救命稻草”。
如果没有这张单子，钢筋就像放飞的鸽子，飞到哪算哪，最后可能导致“万事俱备，只欠东风”，工程拖延那可就糟糕了。
2. 钢筋的计算过程那么，如何计算出准确的钢筋配料呢？这个过程其实挺简单的，只要掌握一些基本的计算公式就好了。
2.1 计算钢筋的数量首先，我们得知道建筑的结构图纸，这就像是做菜的食谱，得先看看步骤。
在图纸上，标明了每根钢筋的位置和长度。
接下来，我们就要开始计算了。
比如说，一个柱子需要8根直径为12mm的钢筋，长度为3米的柱子，那我们就简单地算一下，数量就是8根，长度是8根× 3米 = 24米。
这就像你要做8份饭，每份用3米的米，那总共就得24米的米。
2.2 钢筋的重量计算接下来就是计算钢筋的重量了，这个步骤可能稍微复杂一点，但别担心，咱们可以用一个简单的公式来搞定：钢筋的重量（kg）= 钢筋的单位重量（kg/m）× 长度（m）。
以直径12mm的钢筋为例，它的单位重量大约是0.888kg/m。
钢筋配料计算方法与实例钢筋配料是根据构件配筋图，先绘出各种形状和规格的单根钢筋简图并加以编号，然后分别计算钢筋下料长度和根数，填写配料单，申请加工。
一、钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图1）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表1。
图1 钢筋弯曲时的量度方法钢筋弯曲调整值表1注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图2）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图2 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图2所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表2。
半圆弯钩增加长度参考表（用机械弯）表23．弯起钢筋斜长弯起钢筋斜长计算简图，见图3。
弯起钢筋斜长系数见表3。
图3 弯起钢筋斜长计算简图（a）弯起角度30°；（b）弯起角度45°；（c）弯起角度60°弯起钢筋斜长系数 表3注：h 0为弯起高度。
平法钢筋下料软件G101.CAC概况《平法钢筋下料软件G101.CAC》与国标图集03G101、11G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集和06G901-1《混凝土结构施工钢筋排布规则与详图》相配套，提供简单直观的操作方式完成施工图信息录入，准确地完成钢筋翻样、优化下料、原材用量计算，并根据钢筋施工流程，输出钢筋配料单、钢筋优化断料单、钢筋加工单、钢筋料牌等多种实用表单。
应用《平法钢筋下料软件G101.CAC》可大大提高工作效率，大幅降低钢筋加工损耗，节省钢筋。
《平法钢筋下料软件G101.CAC》面向一线钢筋施工管理人员，充分考虑钢筋工思维方式，操作习惯，让用户能快速掌握软件的使用。
通过软件提供的简单直观的信息录入界面，用户可以非常快速地录入施工图的工程构件信息。
只需轻点鼠标，瞬间得到“钢筋配料单”及“钢筋位置示意图”等。
针对各种构件类型特点，系统采用图形与表格式数据录入结合的方式，数据与图形互动，数据的改动在图形上实时反映。
不论你是经验丰富的钢筋翻样人员，还是初出茅庐的大学生、技术员，只要读懂平法施工图，就能通过G101.CAC软件轻松、准确完成钢筋翻样工作，复杂的标准图构造难题迎刃而解。
在钢筋翻样时，系统还可以根据钢筋原材定尺长度，在构造要求允许的范围内优化钢筋断点，达到节省钢筋的目的。
系统还独创了多级“智能筛”优化断料技术，可以根据施工场地具体情况对某个施工段的钢筋进行统一优化断料，显著节省钢筋用量，提高经济效益。
G101.CAC包含三大主要模块——钢筋翻样、钢筋加工、钢筋算量钢筋翻样：《平法钢筋下料软件G101.CAC》通过标准院专家精心研制的“钢筋构造解析系统”准确诠释03G101标准图集钢筋构造要求，钢筋翻样结果符合06G901《混凝土结构施工钢筋排布规则与详图》要求。
钢筋加工：对需要加工的钢筋自动进行汇总统计，生成钢筋加工单；同时，采用“智能筛”优化系统进行优化断料，大幅度降低钢筋加工损耗，提高经济效益。
