电气设备安装标准与井下电缆悬挂标准

国投教学三矿井下电缆吊挂标准一、在总回风巷和专用回风巷中不应敷设电缆。

在机械提升的进风的倾斜井巷（不包括输送机上、下山）和使用木支架的立井筒中敷设电缆时，必须有可靠的安全措施。

溜放煤、矸、材料的溜道中严禁敷设电缆。

二、井下电缆的选用应遵守下列规定：（1）电缆敷设地点的水平差应与规定的电缆允许水平差相适应。

（2）电缆应带有供保护接地用的足够截面的导体。

（3）严禁采用铝包电缆。

（4）必须选用取得煤矿矿用产品安全标志的阻燃电缆。

（5）对固定敷设的高压电缆：①在立井井筒或倾角为45°及其以上的井巷内，应采用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆、交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆；②在水平巷道或倾角在45°以下的井巷内，应采用聚氯乙烯钢带或细钢丝铠装聚氯乙烯护套电力电缆、交联聚乙烯钢带或细钢丝铠装聚氯乙烯护套电力电缆；③在进风斜井、井底车场及其附近、中央变电所至采区变电所之间，可以采用铝芯电缆；其他地点必须采用铜芯电缆。

（6）固定敷设的低压电缆，应采用MVV铠装或非铠装电缆或对应电压等级的移动橡套软电缆。

（7）非固定敷设的高低压电缆，必须采用符合MT818标准的橡套软电缆。

移动式和手持式电气设备应使用专用橡套电缆。

（8）照明、通信、信号和控制用的电缆，应采用铠装或非铠装通信电缆、橡套电缆或MVV型塑力缆。

（9）低压电缆不应采用铝芯，采区低压电缆严禁采用铝芯。

三、敷设电缆（与手持式或移动式设备连接的电缆除外）应遵守下列规定：（1）电缆悬挂：①在水平巷道或倾角在30°以下的井巷中，电缆应用吊钩悬挂；②在立井井筒或倾角在30°及其以上的井巷中，电缆应用夹子、卡箍或其他夹持装置进行敷设。

夹持装置应能承受电缆重量，并不得损伤电缆。

（2）水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度，并能在意外受力时自由坠落。

其悬挂高度应保证电缆在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送机上。

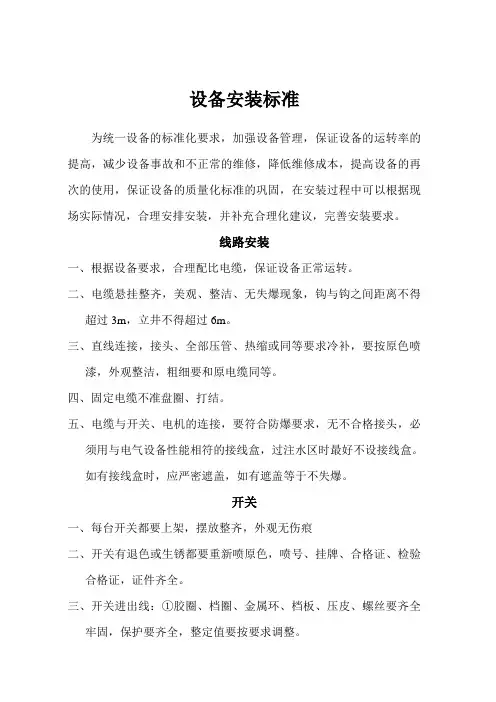

设备安装标准为统一设备的标准化要求，加强设备管理，保证设备的运转率的提高，减少设备事故和不正常的维修，降低维修成本，提高设备的再次的使用，保证设备的质量化标准的巩固，在安装过程中可以根据现场实际情况，合理安排安装，并补充合理化建议，完善安装要求。

线路安装一、根据设备要求，合理配比电缆，保证设备正常运转。

二、电缆悬挂整齐，美观、整洁、无失爆现象，钩与钩之间距离不得超过3m，立井不得超过6m。

三、直线连接，接头、全部压管、热缩或同等要求冷补，要按原色喷漆，外观整洁，粗细要和原电缆同等。

四、固定电缆不准盘圈、打结。

五、电缆与开关、电机的连接，要符合防爆要求，无不合格接头，必须用与电气设备性能相符的接线盒，过注水区时最好不设接线盒。

如有接线盒时，应严密遮盖，如有遮盖等于不失爆。

开关一、每台开关都要上架，摆放整齐，外观无伤痕二、开关有退色或生锈都要重新喷原色，喷号、挂牌、合格证、检验合格证，证件齐全。

三、开关进出线：①胶圈、档圈、金属环、档板、压皮、螺丝要齐全牢固，保护要齐全，整定值要按要求调整。

四、接地级要按要求安装。

1、采区、移动变压器、馈电、综保、低压配电点或装有3台以上电气设备的地点，都要装有接地极。

2、接地极： 1）钢板不小于0.6m2，厚度不小于3mm的或用等面积的钢管制成，平放于水沟深处。

3、直径不小于35mm，长度不小于1.5m钢管制成，并垂直全部埋入底板。

4、接地母线，截面不小于50mm2钢线或截面不小于100mm2的镀锌铁线或厚度不小于4mm，截面不小于100mm2的扁钢。

5、主副接地极距离不小于5m。

6、40kw及以上的电动机，应采用真空磁力开关。

7、每条巷口要设总馈电，便于维修时停电，有线路故障时便于检查维修。

绞车一、绞车固定1、四柱一锚。

2、四锚，牢固齐全。

3、锚杆长度：直径为Φ16 ，长度为1.2m以上。

二、调度绞车：特点：1、工作速度可调，有临时支撑和基础安装两种安装方式，具有体积小，重量轻，操作方便等特点。

附件1：电缆吊挂标准1、井下现场电缆管理遵循“谁使用，谁负责安装、吊挂、维护”的原则。

2、电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成90º，即横平竖直。

井下所有掘进巷、回采巷的电缆均敷设在巷道上帮。

3、电缆改变敷设方向时，要求成90°转弯，转弯处应有适宜的圆弧，半径符合下列要求：（1）铠装电缆要求：弯曲半径≥20倍电缆外径。

（2）橡套电缆要求：弯曲半径≥10倍电缆外径。

4、井下电缆敷设时必须使用电缆钩吊挂，电缆钩悬挂点间距为1m，电缆钩悬挂点必须保持在同一水平线上，且同一巷道内的电缆钩的规格尺寸必须保持一致；电缆吊挂整齐不交叉，不缠绕、不挤压、不落地、不盘圈、不粘灰积尘、电缆吊挂直线偏差±10㎜/m。

5、所有用铁丝吊挂的电缆钩必须全部加固，必须用两根12#铁丝从挂钩孔处缠绕3圈绑扎在钢绞线上，下垂的钢绞线使用12#铁丝缠绕捆扎到钢丝网上（有钢丝网的巷道），巷道固定的锚杆间距不得大于10米，电缆钩与电缆钩的间距不得大于1米；所有巷道吊挂的电缆必须每隔30米使用铁制电缆钩（两个）进行加强吊挂，铁制电缆钩必须用锚杆捆扎固定。

一钩原则上只准挂一根电缆。

四小线及高、低压电力电缆敷设在巷道同一侧时，确因条件电缆限制，四小线可同时占用一个电缆钩。

（3108/3103顺槽吊挂方式详见附图）6、井下敷设的电缆、通讯信号电缆不得吊挂在风水管路上，电缆与风水管路敷设在巷道同一侧时，必须敷设在管路上方0.3m以上的位置。

7、井下高、低压电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m，高压电缆之间、低压电缆之间的距离不得小于50mm。

8、所有过联巷电缆必须按要求每间隔1米安装一个顶钩，顶钩加工见附图。

9、电缆吊挂统一使用阻燃塑料电缆钩(特殊电缆和地段按要求可使用铁钩和电缆桥架），电缆钩分小钩和大钩，大钩在下，小钩在上，大、小钩数量根据现场情况确定，严禁用小电缆钩挂大电缆。

井下电缆吊挂标准及管理规定根据《煤矿安全规程》及《煤矿安全质量标准化》的要求，结合我矿实际，制定井下巷道电缆敷设及吊挂标准，望有关单位认真执行一、电缆敷设及吊挂原则：（一）电缆必须吊挂。

（二）、电缆水平敷设时必须巷道整的一致，垂直方向敷设时必须与地面成90o,即横平竖直。

（三）电缆改变敷设方向时要求成90o转弯，转弯处应有适宜的圆弧。

（四）、电缆悬挂点的间距在水平巷道或倾斜巷道内应保持一米（允许悬挂点的间距在士50mm,上下10mm范围内变动）。

（五）、悬挂高度符合下列要求：（以下高度以挂电缆钩予埋件为准）1、主要运输巷道不低于 1.6米。

2、掘进与回采巷道不低于 1 .6米，机电硐室不低于 1.6米。

（六）、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。

（七）、要求挂线打电缆吊挂眼，固定电缆钩的预埋件埋入后裸露长度不超过30mm。

（八）、电缆应每根分开吊挂（吊挂顺序：根据电缆截面由上而下吊挂，高压电缆悬挂在最上钩）。

（九）、电缆安设经过躲避硐室时，必须拐弯进硐室吊挂，硐室内拐弯处电缆钩底部靠帮固定。

般规定：1、严禁用小电缆钩挂大电缆。

（并且用统一类型规格的电缆钩）。

2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩3、巷到一侧挂有 2 根以上的电缆时，不得交叉，且驰度一致，不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、通讯电缆与信号电缆及电力电缆挂在同一侧。

6、电缆不得挂风筒或水管上。

7、电缆不得遭受淋水，如有淋水予以保护。

8、电缆上严禁悬挂任何物件。

9、电缆与供风管、供水管在巷道一侧吊挂时，必须敷设在管子上方并保持0.3 米以上的间距。

10、盘圈或盘8 字型的电缆不得带电。

11、高低压电缆敷设在同一侧时：高低压电缆之间的距离大于100mm12、高压电缆之间、低压电缆之间的距离不得小于50mm。

13、电缆标志牌内容要求有型号、电压、长度、检查人、始末端名称，便于识别。

14、电缆标志牌填写时字迹清楚不潦草，并与实际相符。

电缆悬挂标准根据《煤矿安全规程》（2016版）、《煤矿安全质量标准化标准及考核评级办法》结合我矿实际情况，制订井下主运输大巷，高压和低压、监控信号电缆敷设及悬挂。

一、电缆悬挂基本原则和要求1.井下电缆必须悬挂。

2.在井下主要运输巷道或倾角在30°以下的井巷中，电缆应用电缆钩悬挂，在主、副井井筒信号电缆及照明电缆顶上悬挂，主井入井电缆使用电缆钩靠皮带侧悬挂，电缆钩上下固定，并隔3米进行电缆与钩固定，3、同一地点或同一地段，同一根电缆只允许用同一类型电缆挂钩悬挂。

4、水平巷道或倾斜井巷中悬挂的电缆，应有适当的弛度并能在意外受力时自由坠落。

其悬挂高度应保证电缆在矿车掉道时不受撞击。

电缆在意外受力时坠落时不落在轨道或运输机上。

以免电缆受损伤，造成重大事故。

5、在水平巷道或倾斜井巷内不超过3.0m，在立井内不超过6m。

其它规定①、电缆不得挂在风管或水管上。

②、电缆不得遭受淋水。

③、电缆上严禁悬挂任何物件。

④、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

⑤、盘圈或盘“8”字形的电缆不得带电，但给采掘机组的供电电缆不受此限制。

⑥、高低压电缆敷设在巷道同一侧时，高低压电缆之间的距离应大于100mm。

低压电缆之间的距离不得小于50mm。

二、矿井主要运输巷道电缆悬挂及要求⒈在水平巷道或倾斜井巷内不低于1.5m，在主运输大巷和硐室内低于1.8m。

电缆钩采用挂接金属钩固定方式活动固定。

⒉在各种巷道内电缆挂钩间距保持在1m左右⒊允许悬挂点的间距在±100mm范围内变动。

⒋横过巷道电缆（过风门处电缆）应使用电缆桥架和套管。

⒌用电缆钩悬挂电缆时，各电缆钩的直径，必须与悬挂电缆的直径相互符合，严禁电缆钩直径过小，挤伤电缆。

⒍高低压电缆在巷道同一侧敷设时应遵循高压电缆在下，低压电缆在上的原则，高压电缆之间以及低压电缆之间的距离不得小于50mm，高低压电缆相互的间距不得小于0.1m。

煤矿井下电气设备安装标准随着煤矿产能的增加，煤矿井下电气设备的安装已经成为煤矿安全生产的关键要素。

正确的安装标准和规范是保障井下电气设备运行安全的必要条件。

一、煤矿井下电气设备安装之前的准备工作1.电气设备运输和储存设备运输应该采用封闭的车辆和固定设备的方法。

在设备储存时需要考虑防潮和氧化等问题。

建议使用专门的设备运输和存储区域。

2.电气设备安装之前的消防和防爆措施在安装之前，必须按照消防防爆要求进行检查。

该检查包括检查设备是否清洗干净，是否加装防火、防油油帘和防爆隔离装置等。

3.井下电气设备安装的现场环境井下电气设备安全生产环境应满足相关法律法规的要求。

环境条件包括电气设备现场的地形、地质结构等。

二、井下电气设备安装的标准与规范1.井下电气设备的布置布置应当遵循安全、方便检查、操作维护等要求，并应当防止井下设备占地过大，从而影响井下人员的通行。

2.井下电缆电线安装电缆安装应按照对地连接要求进行接地。

电线和电缆布线规定应坚持一线制。

尽量在相邻硐室之间设立控制单元，以便于维护检查。

3.电气设备的防爆要求防爆要求：防爆电器设备必须满足国家标准要求，并进行防护措施。

在井下作业中，在火区禁止使用不携带防爆安全标志的电器设备。

4.井下电气设备的接地与绝缘所有电气设备在安装或维护过程中都必须进行接地处理。

接地线的截面必须满足要求。

设备绝缘应符合规定。

三、井下电气设备安装的质量控制1.硐室通道开挖合理的通道开挖不仅可以避免井下设备的基础水平位移，而且可以减小地震因素对设备的影响。

2.设备安装固定设备在安装后必须进行固定，固定件必须符合工程计划的要求。

3.设备安装验收验收电气设备安装工作的过程需要按照煤矿井下电气装置施工及验收检测规程进行。

四、结论电气设备在煤矿井下运行安全是煤矿安全生产的重要要素，因此煤矿井下电气设备的安装必须付出极高的努力，确保所有设备安装满足安全标准和规范要求。

这是促进煤矿安全生产的主要途径，为煤矿安全和生产提供了有力的保障。

井下电缆吊挂相关规定1、电缆布置、走向、吊挂必须严格按照设计、图纸要求执行。

2、吊挂电缆必须采用布置镀锌6×19/9.3mm钢丝绳配合固定电缆钩方式进行吊挂电缆。

钢丝绳首尾两端必须固定在有效锚杆或锚索上，选用钢丝绳卡时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧。

钢丝绳端头绳卡数目不少于3个,绳卡的间距应≥钢丝绳径的6倍，最后一个绳卡距绳头距离≥140mm。

3、钢丝绳、绳卡应配套使用，绳卡要一顺排列，应将U 形环部分卡在绳头的一面，压板放在主绳的一面。

上钢丝绳卡时一定要将螺栓拧紧,直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将钢丝绳卡螺栓拧紧一次，以保证接头牢固可靠。

4、电缆钩必须用10号铁丝进行固定，固定时铁丝穿过电缆钩固定孔后,铁丝旋转拧固不得少于三圈；再将铁丝缠绕于已固定好的钢丝绳上，缠绕不得少于三圈，缠绕时要将每圈铁丝都吃紧，最后将铁丝的另一端固定于顶网或钢带上，且铁丝旋转拧固不得少于三圈，如可借钢带固定应优先选择钢带，如无钢带可借用时，穿顶网固定应至少穿过不同两根顶网铁丝，穿过顶网后铁丝应拉紧后再进行拧固。

（注：电缆钩的固定严禁使用联网丝等材料代替，必须使用10号铁丝进行固定)。

5、已固定好的钢丝绳每间隔4—6米进行一次加固，加固采用双股10号铁丝并必须穿过钢带进行固定，且铁丝旋转拧固不得少于三圈，使用双股铁丝工作段长度应一致，以保证其两根受力均匀。

若巷道顶板无钢带可利用时,钢丝绳的加固为每间隔10米进行一次加固，加固采用支护锚杆、锚索、短截钢丝绳、绳卡配合进行，短截钢丝绳必须可靠固定在支护锚杆、锚索上，大包围穿过已固定好的钢丝绳后再使用绳卡进行可靠固定。

短截钢丝绳、绳卡安装遵循以上第2、3条规定执行.6、电缆吊挂总钩数达8钩(截面均小于50mm²)或5钩(其中3根截面大于70mm²或其中4根截面大于50mm²）以上时，应每间隔10米进行一次加固，加固采用铁十钩、短截钢丝绳、绳卡配合进行，且铁十钩必须可靠固定在支护锚杆、锚索或钢带上，严禁固定在顶网上；铁十钩的吊挂必须保证承重受力，不得悬空。

井下电缆吊挂标准井下电缆吊挂是煤矿生产中非常重要的环节，它直接关系到矿井的安全生产和电力设备的正常运行。

为了规范井下电缆吊挂行为，保障矿井生产安全，制定了一系列的井下电缆吊挂标准。

本文将就井下电缆吊挂标准进行详细介绍。

首先，井下电缆吊挂标准要求吊挂设备必须符合国家标准，并经过定期检测和维护。

吊挂设备包括吊杆、吊环、吊钩等，其材质必须符合要求，强度必须足够，且不得有明显的损坏和变形。

在使用过程中，吊挂设备必须经过定期的检查和保养，确保其在良好的工作状态。

其次，井下电缆吊挂标准规定了吊挂电缆的安装要求。

电缆必须采用防火、防爆的材质制作，且必须经过严格的验收和检测。

在安装过程中，必须按照相关规定进行，确保吊挂电缆的牢固和安全。

同时，吊挂电缆的长度和数量也必须符合标准，不得超载使用。

另外，井下电缆吊挂标准还规定了吊挂电缆的使用和维护要求。

在使用过程中，必须严格按照操作规程进行，不得超负荷使用，不得随意更改吊挂方式。

同时，吊挂电缆必须定期进行维护和检查，发现问题及时处理，确保吊挂电缆的安全可靠。

最后，井下电缆吊挂标准还对吊挂操作人员进行了相关要求。

操作人员必须经过专业培训，取得相关资质证书，且必须严格按照操作规程进行吊挂操作。

在操作过程中，必须严格遵守安全操作规定，确保自身安全和设备安全。

总之，井下电缆吊挂标准的制定和执行，对于煤矿生产安全具有非常重要的意义。

只有严格遵守各项标准要求，才能有效预防事故的发生，保障矿井生产的安全和稳定。

希望各相关单位和人员能够重视井下电缆吊挂标准，严格执行，共同维护煤矿生产的安全和稳定。

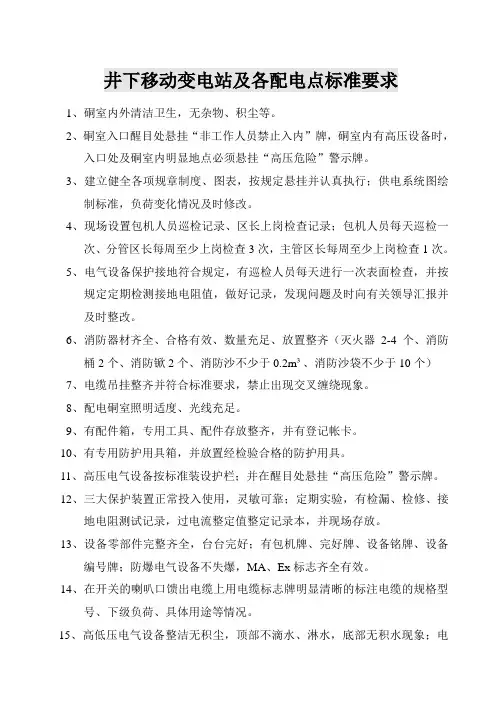

井下移动变电站及各配电点标准要求1、硐室内外清洁卫生，无杂物、积尘等。

2、硐室入口醒目处悬挂“非工作人员禁止入内”牌，硐室内有高压设备时，入口处及硐室内明显地点必须悬挂“高压危险”警示牌。

3、建立健全各项规章制度、图表，按规定悬挂并认真执行；供电系统图绘制标准，负荷变化情况及时修改。

4、现场设置包机人员巡检记录、区长上岗检查记录；包机人员每天巡检一次、分管区长每周至少上岗检查3次，主管区长每周至少上岗检查1次。

5、电气设备保护接地符合规定，有巡检人员每天进行一次表面检查，并按规定定期检测接地电阻值，做好记录，发现问题及时向有关领导汇报并及时整改。

6、消防器材齐全、合格有效、数量充足、放置整齐（灭火器2-4个、消防桶2个、消防锨2个、消防沙不少于0.2m³、消防沙袋不少于10个）7、电缆吊挂整齐并符合标准要求，禁止出现交叉缠绕现象。

8、配电硐室照明适度、光线充足。

9、有配件箱，专用工具、配件存放整齐，并有登记帐卡。

10、有专用防护用具箱，并放置经检验合格的防护用具。

11、高压电气设备按标准装设护栏；并在醒目处悬挂“高压危险”警示牌。

12、三大保护装置正常投入使用，灵敏可靠；定期实验，有检漏、检修、接地电阻测试记录，过电流整定值整定记录本，并现场存放。

13、设备零部件完整齐全，台台完好；有包机牌、完好牌、设备铭牌、设备编号牌；防爆电气设备不失爆，MA、Ex标志齐全有效。

14、在开关的喇叭口馈出电缆上用电缆标志牌明显清晰的标注电缆的规格型号、下级负荷、具体用途等情况。

15、高低压电气设备整洁无积尘，顶部不滴水、淋水，底部无积水现象；电气设备周围3米内无杂物。

井下电缆吊挂标准要求1、电缆必须悬挂：在水平巷道或30°倾角以下的井巷中，电缆应用电缆钩悬挂；通过镟岔或横过巷道的电缆，必须用电缆卡或电缆托桥进行固定。

2、电力电缆的悬挂应有适当的垂度，且垂度一致、高度一致，吊挂整齐、无交叉。

3、在水平巷道或倾斜井巷中电缆钩间距1.5米，在电缆沟内为1米，横过巷道的电缆采用电缆卡固定时，固定点的间距是1米，电缆钩要高度一致，最下端吊挂高度自永久道轨面起均不得少于1.5米，特殊要求地段电缆高度按照机电科制定标准执行。

井下管线电缆吊挂、标识标准
一、井下管线吊挂、标识标准：
1、井下电缆全部使用PVC电缆钩进行悬挂，悬挂必须平整成一条直线，不得用铁丝吊挂。

2、电缆上严禁悬挂任何物件。

3、电缆悬挂点间距为每1m一个电缆钩。

4、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3米以上的距离。

5、电缆不得与瓦斯抽放管分挂在巷道一侧。

6、盘圈或盘“8”字形的电缆不得带电，但给采掘机组供电的电缆不受此限。

7、高低压电缆敷设在巷道同一侧时，高低压电缆之间的距离应大于0.1米，高压电缆之间、低压电缆之间的距离不得小于50mm。

8、井下所有巷道内的电缆，沿线每隔200m距离、开关的进出线处、拐弯、或分支点以及连接不同电缆直径电缆的接级盒两端、穿墙电缆的墙的两边都应张贴注有编号、用途、电压和截面的标示牌，电缆标示牌张贴要求用透明胶布粘贴，不得出现褶皱现象，标志牌填写必须字迹工整，不得涂抹。

9、电缆穿过墙壁部分应用套管保护，并严密封堵管口。

10、电缆吊挂的顺序从上到下依次为监控电缆、信号电缆、低压电缆、高压电缆，从上到下按直径由小到大排列。

11、井下压风、排水、洒水管路的刷漆必须均匀，不得出现
流淌现象，压风管刷黑红色、排水管刷墨绿色、洒水管刷浅蓝色。

12、井下巷道所有管路吊挂必须使用专用关卡或人工设计管卡进行吊挂，吊挂必须平直成一条直线，不得使用铁丝吊挂。

13、井下所有巷道内的管路，沿线每隔150m距离拐弯、或分支点穿墙管路的墙的两边都应标识管路的用途。

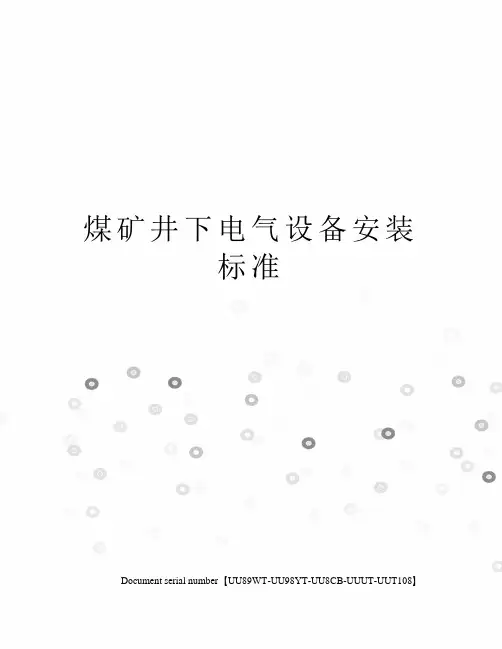

煤矿井下电气设备安装标准Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电气设备安装标准一、外部标准：1、电气设备应上设备架，设备架离地约米。

2、正确连接电气设备接地线和接地极，接地极与电气设备的距离大于5m。

3、每组电气设备两台设备间距约米（两台设备喇叭嘴间距），中间连接电缆应适度（以两喇叭直线距离下垂180±30mm左右为准）。

4、凡有电缆压线板的电器，引入引出电缆必须用压线板压紧，但不得把电缆压扁。

5、紧固件应齐全、完整、可靠。

同一部分的螺母、螺栓其规格应要求一致。

螺杆裸落部分一般为1－3扣。

凡用螺栓连接紧的部件，其间夹有弹性物者(如密封圈和橡套电缆)不允许加弹簧垫圈。

6、喇叭嘴压紧要有余量，余量不小于1毫米，否则为失爆。

线嘴应平行压紧，两压紧螺丝入口之差应不大于5毫米，否则为不完好。

7、隔爆接合面紧固螺栓应加装弹簧垫，用弹簧垫圈时其规格应与螺栓保持一致，紧固程度应以将其压平为合格。

8、密封圈的分层侧在接线时，应向里；密封圈内径与电缆外径的配合为±1毫米；密封圈刀削后应整齐圆滑，不得出现锯齿状。

二、内部标准：1、电缆护套伸入器壁的长度为5至15mm，小于5mm是失爆，大于15mm 为不完好。

2、接线应整齐(不扭弯)、紧固、导电良好、无毛刺。

卡爪(或平垫圈)弹簧垫(双帽齐全)使用线鼻子时可不用平垫圈，接线后，卡爪(或平垫圈)不压绝缘胶皮或其他绝缘物，芯线裸露距卡爪(或平垫圈)不大于10mm。

3、接线腔地线长度应适宜，以松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱，地线不掉为宜。

接地螺栓、螺母、垫圈不允许涂绝缘物。

4、接线柱螺丝、弹垫齐全和卡抓齐全，压线紧固。

5、接线腔内清洁无杂物，电源板盖好。

6、防爆面清洁无杂物，无锈迹，光滑无伤痕，必须涂凡士林。

7、当线嘴已全部压紧仍不能将密封圈压紧时，只能用一个厚度适当，不开口的金属圈来调整，不得填充其他杂物(包括再加密封圈等)。

井下电缆安装标准一、2006年《煤矿安全规程》第469条1、电缆不应悬挂在风管或水管上，不得遭受淋水。

解释：其一，一旦管路漏风或漏水，电缆直接受到压风的吹袭或水淋；沿电缆的渗油或渗水也容易进入电缆接线盒，使电缆和接线盒绝缘受到破坏，发生短路或接地线故障；其二，在电缆漏电保护失灵的情况下，风管或水管带有高电位，容易发生人身触电事故。

2、电缆上严禁悬挂任何物件。

3、电缆与风管或供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

解释：电缆敷设在管子的上方是为了避免管子下落扎坏电缆，保持0.3m以上的距离是为了方便管路检修不影响电缆的供电。

4、在有瓦斯抽放管路的巷道内，电缆（包括通讯、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。

解释：是为了避免因电缆漏电流产生的火花引爆或引燃瓦斯。

5、盘圈或盘“8”字形的电缆不得带电，但给采掘机组供电的电缆不受此限。

解释：电缆盘圈或盘“8”字，电缆散热不好，电缆温度容易增高，使电缆过负载能力下降，寿命减低。

6、井筒和巷道内的通讯和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件所限：在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m以上的地方。

高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m。

高压电缆之间、低压电缆之间的距离不得小于50mm。

电力电缆与通讯和信号电缆悬挂在井筒和巷道的同一侧，一旦电力电缆发生放炮、短路着火故障和巷道冒顶故障，电力电缆与通讯电缆同时受到影响，使矿井供电、通讯和信号同时中断，不但影响矿井的生产，也影响故障的处理。

解释：电力电缆电流大，磁场干扰大，为了不影响矿井的通讯，故规定电力电缆与通信和信号电缆的距离：在井筒内不小于0.3m；在巷道内不小于0.1m。

7、井下巷道内的电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置注有编号、用途、电压和截面的标志牌。

井下电缆吊挂标准及管理规定根据《煤矿安全规程》及《煤矿安全质量标准化》的要求,结合我矿实际，制定井下巷道电缆敷设及吊挂标准,望相关单位认真执行。

一、电缆敷设及吊挂原则:1、电缆必须吊挂。

2、电缆水平敷设时必须与巷道走势保持一致,垂直方向敷设时必须与地面成90°,即横平竖直。

3、电缆改变敷设方向时,转弯处应有适宜的圆弧。

4、电缆悬挂点的间距在水平巷道或倾斜巷道内应不超3米。

5、悬挂应有适当的驰度, 一般以电缆拉直后自然下垂为宜。

6、固定电缆钩的预埋件埋入后裸露长度不超过30mm。

7、电缆应每根分开吊挂(从上到下吊挂顺序为:通讯电缆、监测电缆、信号电缆、动力电缆)。

二、一般规定:1、严禁用小电缆钩挂大电缆。

(并且用统一类型规格的电缆钩)。

2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩3、巷道一侧挂有2根以上的电缆时,不得交叉，且驰度一致,不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、电缆不得挂风简或水管上。

6、电缆不得遭受淋水,如有淋水应予以保护。

7、电缆上严禁悬挂任何物件。

8、在有瓦斯抽采管路的巷道内,电缆(包括通信电缆)必须与瓦斯抽采管路分挂在巷道两侧，严禁与瓦斯抽采管路搭接。

9、电缆与供风管、供水管在巷道一侧吊挂时，必须敷设在管子上方并保持0.3米以上的间距。

10、除采掘移动设备和通信、信号电缆外,盘圈或盘8字型的电缆不得带电。

11、高低压电缆敷设在同一侧时:高低压电缆之间的距离大于0.1米。

12、高压电缆之间、低压电缆之间的距离不得小于50mm。

13、电缆标志牌内容要求有名称、型号、编号、截面、长度、电压(使用电压)、用途、责任单位、来自、去向(牌的左端有向左或右端有向右的箭头)、责任人,便于识别。

14、电缆标志牌填写时字迹清楚不潦草,并与实际相符。

15、电缆标志牌箭头指向正确,即箭头由电缆指向负荷端或受电端。

16、主要巷道内敷设的电缆每100米应标有一个标志牌。

17、拐弯处或分支点以及电缆接线盒两端、穿墙电缆的墙的两端应各有一个电缆标志牌。

井下电缆吊挂标准及管理规定井下电缆吊挂是煤矿安全生产中的重要环节。

为了保障井下电缆吊挂的安全可靠运行，提高矿井的安全生产水平，制定了一系列的标准和管理规定。

本文将从井下电缆吊挂的标准和管理规定两个方面进行阐述，不包括分段语句，力求简明扼要。

一、井下电缆吊挂标准1. 《煤矿安全规程》的相关规定：井下电缆吊挂的设备、构造和安装应符合煤矿安全规程的相关要求。

电缆的选用、吊装方式、固定装置的设计等方面都应符合规程中的规定。

2. 《井下电气设备安全规程》的相关规定：井下电缆吊挂必须符合井下电气设备的安全要求。

电缆的安装位置、固定方式、保护措施等都应符合规程中的规定。

3. 《煤矿井下机电设备安全规程》的相关规定：井下电缆吊挂的构造和安装应符合煤矿井下机电设备的安全要求。

对于电缆的绝缘、阻燃、耐磨性等性能要求，也应符合规程中的规定。

4. 《煤矿机电设备维护与管理规定》的相关规定：井下电缆吊挂的维护与管理应符合煤矿机电设备的管理要求。

定期检查、润滑、更换损坏部件等工作都应按照规定进行。

二、井下电缆吊挂管理规定1. 严格执行井下电缆吊挂操作规程：制定详细的操作规程，明确吊挂操作的各个环节、责任人及其职责，确保操作规程能够得到全面执行。

2. 完善井下电缆吊挂巡检制度：制定巡检周期和内容，明确巡检人员的职责和要求，加强巡检工作力度，及时发现和排除安全隐患。

3. 加强井下电缆吊挂的培训与考核：对从事电缆吊挂工作的人员进行专业培训，确保其熟练掌握吊挂操作技术和相关知识。

定期进行考核，提高人员操作水平和安全意识。

4. 健全井下电缆吊挂档案管理制度：建立电缆吊挂档案，记录吊挂设备的使用情况、维修情况、巡检情况等信息，便于日常管理和事故调查。

5. 加强井下电缆吊挂的定期检修和维护：制定定期检修和维护计划，按照计划进行检修和维护工作，确保吊挂设备的良好状态和正常运行。

6. 严格执行井下电缆吊挂安全操作规程：禁止超载使用吊挂设备，不得在设备上存放零散物品，保持设备清洁、无积尘，定期检查固定部位的螺丝、螺母等，确保设备的安全可靠。

大通煤业管线悬挂标准一.电缆悬挂相关要求及标准：1.在水平巷道或倾斜巷道中悬挂的电缆必须悬挂整齐（包括检测和信号通讯线路），成一条直线、保证不交叉、不落地，并应有适当的驰度，在承受意外重力时能自由坠落。

2.动力电缆悬挂从上往下的顺序依次为：低压电缆、高压电缆，高低压电缆按照直径大小从小到大依次排列，电缆钩排距离800--1000mm。

3.高、低压电力电缆敷设在巷道同一侧时，低压应在上面，高、低压电缆相互的间距为100mm；高压电缆之间和低压电缆之间的距离为50mm，以便摘挂。

4.采、掘巷道内的电缆悬挂从上往下的顺序依次为：照明及信号电缆、通信及安全监测线、低压电缆、高压电缆；高低压电缆按照直径大小从小到大依次排列。

同钩悬挂的小线每隔10m用塑料扎带将电缆与电缆钩绑扎到一起，防止小线自电缆钩脱落。

敷设在巷道内的电缆，必须采用电缆钩分钩悬挂且要电缆实习定置管理，规定顺序由上到下依次为：电话线、小灵通线、通风检测线、束管检测线、低压动力电缆、高压动力电缆、巷道照明线沿巷道正中位置吊挂（分支电缆沿巷帮吊挂）。

5.电缆不应悬挂在压风管或水管上，避免遭受淋水或滴水。

在电缆上严禁悬挂任何物件。

如果电缆和管路在同一侧时，必须设置在管路上方，并保持不小于300mm的距离，电缆和风筒应分设在巷道两侧。

6.过巷段：巷道内过顶电缆沿巷顶贴顶水平敷设，每根电缆采用单个U型卡子固定。

主要车场、大巷巷道交叉点电缆全部加工电缆桥架水平固定。

7.井下巷道内的电缆，沿线每隔200m距离及在拐弯处、分支点以及连接不同直径电缆的接线盒两端均须悬挂电缆标示牌，电缆标志牌由动力科统一设计加工，标志牌采用黑色签字笔填写，要求字迹工整清晰，内容填写齐全并与实际相符，不得有涂改。

8.井下平行敷设多根电缆的接线盒，应互相错开，接线盒附近，电缆应留有适当余量，并加装防脱装置，在倾斜巷道内悬挂的电缆必须加装防滑装置，电缆接线盒采用铁链吊挂。

9.铺设轨道巷道及胶轮车运行巷道电缆吊挂高度以车辆碰不到为止：1）运行矿车的铺轨巷道，最低一联电缆吊挂高度以矿车掉道不撞到电缆的高度为准；且距底板不低于1.8米。
