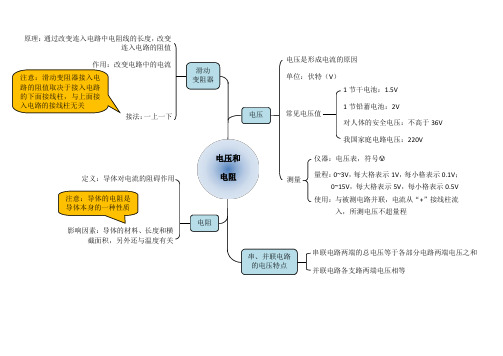

初三物理-电阻思维导图

仪器：电压表，符号○
V 量程：0~3V ，每大格表示1V ，每小格表示0.1V ；
0~15V ，每大格表示5V ，每小格表示0.5V 使用：与被测电路并联，电流从“+”接线柱流
入，所测电压不超量程
影响因素：导体的材料、长度和横
截面积，另外还与温度有关
接法：一上一下
串联电路两端的总电压等于各部分电路两端电压之和并联电路各支路两端电压相等
测量
1节干电池：1.5V
1节铅蓄电池：2V
对人体的安全电压：不高于36V 我国家庭电路电压：220V
原理：通过改变连入电路中电阻线的长度，改变
连入电路的阻值
作用：改变电路中的电流
符号
电压是形成电流的原因
单位：伏特（V ）
电压和
电阻
串、并联电路的电压特点
电压
滑动变阻器
电阻
定义：导体对电流的阻碍作用常见电压值
注意：滑动变阻器接入电路的阻值取决于接入电路的下面接线柱，与上面接入电路的接线柱无关
注意：导体的电阻是
导体本身的一种性质。

第15讲—欧姆定律2023年中考物理一轮复习讲练测一、思维导图二、考点精讲考点1 电阻上的电流跟两端电压的关系1. 当电阻一定时，导体中的电流跟导体两端的电压成正比。

2. 当电压一定时，导体的电流跟导体的电阻成反比。

考点2 欧姆定律及其应用1. 欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）（2）公式： I = U R R=UI U=IRU —电压—伏特（V ）；R —电阻—欧姆（Ω）；I —电流—安培（A ）（3）使用欧姆定律时需注意：R=U I 不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。

因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。

人们只能是利用这一公式来测量计算导体的电阻而已。

拓展：对欧姆定律的理解1．U ＝IR 电压与电流成正比，电压是形成电流的原因（电阻不确定）．2．R ＝U I ⎩⎪⎨⎪⎧电阻与电压成正比电阻与电流成反比此变形式只是提供一种测量、计算电阻的方法，电阻的大小与电压和电流无关．2. 电阻的串联和并联电路规律的比较串联电路并联电路电流特点串联电路中各处电流相等 nI I I I =⋯===21并联电路的干路总电流等于各支路电流之和n I I I I +⋯++=21电压特点串联电路两端的总电压等于各部分电路两端电压之和n U U U U +⋯++=21并联电路中，各支路两端的电压相等，且都等于电源电压n U U U U =⋯===21 电阻特点串联电路的总电阻，等于各串联电阻之和n R R R R +⋯++=21；若有n 个相同的电阻R 0串联，则总电阻为0nR R =；把几个导体串联起来相当于增大了导体的长度，所以总电阻比任何一个串联分电阻都大。

并联电阻中总电阻的倒数，等于各并联电路的倒数之和nR R R R 111121+⋯++=；若只有两个电阻R 1和R 2并联，则总电阻R 总=R 1R2 R 1+R 2；若有n 个相同的电阻R 0并联，则总电阻为nR R 0=；把几个电阻并联起来相当于增加了导体的横截面积，所以并联总电阻比每一个并联分电阻都小。

初中物理：所有章节思维导图！全面系统，考前必看！我是一只初中物理老师。

每天会发一篇：（1）我2009年12月至今的教学经验，所写的考试提分方法；（2）优秀家长将落后孩子培养进步的真实经历，经验总结；（3）学霸孩子自己的学习心得。

我是柴森，我在西城，我爱大北京！柴森：此文来自网络，非原创。

思维导图，知识点一目了然。

建议使用iPad观看，或查看原图在手机上放大阅读。

初中阶段所学的物理知识，可以分成五个部分：声、光、电、力、热。

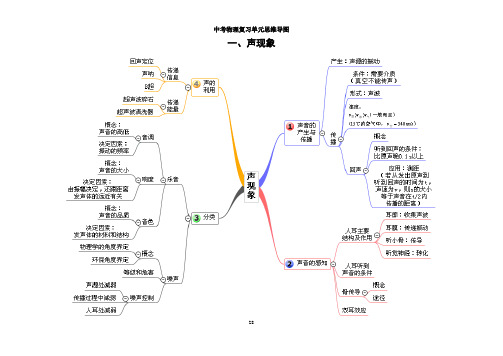

声学部分：1章1、声现象光学部分：2章1、光现象2、透镜及其应用电学部分：7章1、电流和电路2、电压和电阻3、欧姆定律（电流与电压、电阻的关系）说明：所谓纯电阻电路就是将电能转化为内能的电路。

比如电阻、电灯。

而非纯电阻电路还会把电能转化为其他形式的能。

比如电风扇、电动机会把电能转化成大部分的机械能和一小部分的内能（电器发热）此时，电流和电压、电阻的关系就不适用欧姆定律。

4、电能与电功率5、电热与安全用电6、电与磁的关系7、信息的传递力学部分：7章1、质量和密度2、运动和力的关系说明：物理学中所谓运动状态是指物体运动速度，包含速度大小和速度方向。

只要有一个改变了，就算运动状态改变。

比如做匀速圆周运动（速度大小不变，而方向时刻改变）的物体，即他的运动状态是改变的，因此可以判断它受到的力肯定不是平衡力。

3、常见的力：重力、弹力、摩擦力4、简单机械：杠杆和滑轮说明：平衡的杠杆既满足合力为0，也满足杠杆平衡条件。

5、压强6、浮力浮力产生的原因：流体对物体的各个方向压力的合力7、功功率机械能热学部分：3章1、物态变化2、热和能3、能源与可持续发展tips：1、各位同学可以选择自己即将考试的内容查看哦。

比如中考复习的同学可以参考最新的中考说明把相关知识点结合此思维导图看。

2、看的过程中要尝试回忆公式和定律，如果想不起来，就要查看书和笔记，争取记住。

3、祝大家中考、期末取得好成绩！—————————————————我是一个网课小老师，我相信：只要懂题型方法，每个孩子都能大幅提高。

电阻电路的一般分析回路电流法术语支路每一个二端元件称为一条支路多个二端元件串联可视为一条支路结点支路与支路的连接点称为结点多个等电位的结点可视为一个结点路径从一个结点到另一个结点所经过的支路集合回路从起点出发，终点又回到起点，所形成的闭合路径称为回路。

要求中间经过的结点只能经过一次。

网孔不包含支路的回路称为网孔网孔数量 = KVL 独立方程数回路电流法本质上是 KVL 方程，以回路电流为独立变量，列写独立回路 KVL 方程，共有n个独立方程，称为回路电流方程，n是网孔的数量。

即有几个网孔，就有几个独立方程，也可以以一个回路列写方程，但是一般用网孔列回路电流方程。

回路电流方程（对于一个网孔而言）自阻*当前网孔电流 + Σ(互阻*对应网孔电流) = 电源电压自阻项：是当前回路的所有电阻之和，前永远取正互阻项：是当前回路与其他回路共同所有的电阻当前回路电流与相邻回路电流在互阻上的方向与相同，则前取正相反则前取负电源电压项电源电压与当前回路电流关联前则取正非关联则取负网孔电流法和回路电流法的关系网孔电流法就是采用网孔作为独立回路的回路电流法网孔电流法是回路电流法的一个特例例题普通回路含受控电压源回路通过u1 = R1i1，又变为了两个方程、两个未知数含独立电流源回路解法一：因为回路电流法本质上是 KVL 方程，又因为电流源的电压尤其外电路决定，因此可以将电流源先当作电压源看待，即引入了一个未知量：电流源的电压u。

但是根据电流源的电流列出第四个方程，变为了四个方程、四个未知数，问题可解解法二含受控电流源回路选取和附加方程回路一般选取网孔列方程方程列举个数如果既没有受控源，也没有电流源，那么有多少个独立回路就列多少个回路电流方程独立回路：选一系列回路,每一次选择的回路中都有一条原先选择的回路所没有的新支路，那么这一系列回路叫独立回路每多一个受控电压源就增加一个方程关于独立电流源和受控电流源采用方法1：含独立电流源需附加一个方程；含受控电流源需附加2个方程采用方法2：含独立电流源不需附加方程；含受控电流源需附加1个方程电路图的基本概念连通图：任意两个结点之间至少存在一条路径树：包含所有结点，但不包含任何回路的连通图树支数所包含的支路树支数 = 结点数 - 1连支树所不包含的支路数连支数 = 总支路数 - 树支数每增加一个连支，形成一个独立回路，因此 KVL 独立方程数 = 连支数平面图：能令所有支路的交点均为结点，反之为非平面图网孔：能令平面图回路中不另外含有支路的回路，网孔概念不适用于非平面图电路对于平面图而言，KVL独立方程数=网孔数，所以数一数即可！结点电压法本质上是 KCL 方程，以结点电压为独立变量，列写独立节点的 KCL 方程，共有（n-1）个独立方程，称为结点电压方程。

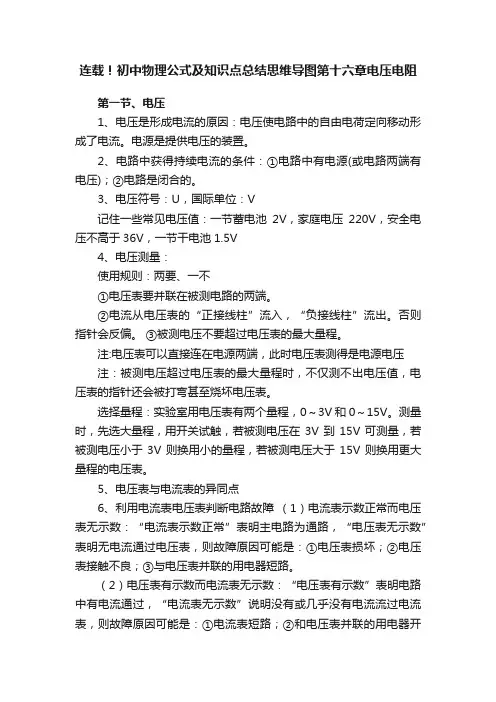

连载！初中物理公式及知识点总结思维导图第十六章电压电阻第一节、电压1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置。

2、电路中获得持续电流的条件：①电路中有电源(或电路两端有电压)；②电路是闭合的。

3、电压符号：U，国际单位：V记住一些常见电压值：一节蓄电池2V，家庭电压220V，安全电压不高于36V，一节干电池1.5V4、电压测量：使用规则：两要、一不①电压表要并联在被测电路的两端。

②电流从电压表的“正接线柱”流入，“负接线柱”流出。

否则指针会反偏。

③被测电压不要超过电压表的最大量程。

注:电压表可以直接连在电源两端，此时电压表测得是电源电压注：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。

选择量程：实验室用电压表有两个量程，0～3V和0～15V。

测量时，先选大量程，用开关试触，若被测电压在3V到15V可测量，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。

5、电压表与电流表的异同点6、利用电流表电压表判断电路故障（1）电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

（2）电压表有示数而电流表无示数：“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻(电压表内阻)使电流太小，电流表无明显示数。

（3）电流表电压表均无示数：“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。

第二节、串并联电路中电压的规律1、串联电路：串联电路的总电压等于各部分电路两端电压之和，即U总=U1+U2+...Un2、并联电路：在并联电路中各支路两端的电压相等。

计算电压：U=IR
计算电阻：R=U/I 导体中的电流，跟导体电压
成正比，跟导体电阻成反比多次测量的目的：防止偶然性，找到普遍适用的结论保护电路，防止电路中电流过大调节定值电阻两端电压
滑动变阻器
的作用连接电路时，开关应断开
闭合开关前，滑动变阻器滑片应移到阻值最大处在导体电阻一定时，导体中的电流跟导体两端电压成正比在导体两端电压一定时，导体中的电流跟导
体电阻成反比
电路图
实验器材：电源、开关、导线、定值电阻、电流表、
电压表、滑动变阻器
研究方法：控制变量法欧姆定律探究电流与
电压、电阻
的关系内容
实验结论注意问题
表达式I=U/R 变形公式。

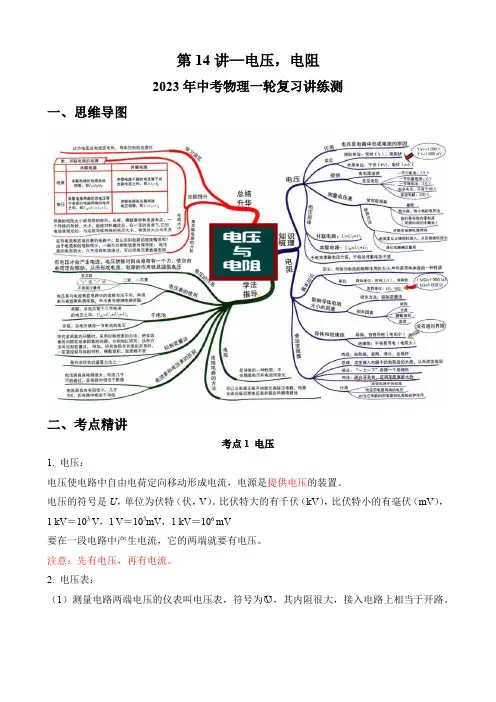

第14讲—电压，电阻2023年中考物理一轮复习讲练测一、思维导图二、考点精讲考点1 电压1. 电压：电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。

电压的符号是U，单位为伏特（伏，V）。

比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1 kV＝103 V，1V＝103mV，1 kV＝106 mV要在一段电路中产生电流，它的两端就要有电压。

注意：先有电压，再有电流。

2. 电压表：（1）测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。

（2）电压表的示数：在05倍。

* 部分电流表的三个接线柱是“+”、“3”和“15”。

这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。

（3）正确使用电压表的规则：①电压表必须和被测的用电器并联。

如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。

如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。

②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。

否则电压表的指针会反向偏转。

③被测电压不能超过电压表量程。

若不能预先估计待测电压的大小时，应选用最大量程进行试触。

若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。

若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。

④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。

使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。

（4）常见的电压：家庭电路电压—220V对人体安全的电压—不高于36V一节干电池的电压—1.5V每节铅蓄电池电压—2V3. 电池组电压特点：（1）串联电池组的电压等于每节电池电压之和；（2）并联电池组的电压跟每节电池的电压相等。
