电控动力转向系统ppt课件

16
主要特点如下： ①电动机、减速机、转向柱和转向齿轮箱可
以制成一个整体，易于装车。 ②基本上只增加电动机和减速机，没有了液
压管道等部件，使整个系统趋于小型轻量 化。 ③油泵仅在必要时用来使电动机运转，故可 以节能。
17
④因为零件数目少，不需要加油和抽空气， 所以在生产线上的装配性好。
⑤效率高。液压动力转向系统效率一般在 60%～70%，而EPS的效率可高达90％以上。
8
特点：优点是结构简单、成本低；缺 点是当流向动力转向机构的压力油降 低到极限值时，对于快速转向会产生 压力不足、响应较慢等。
9
（二）反力控制式
返回 10
11
反力控制式动力转向系统是根据 车速大小，控制反力室油压，改变输 入、输出增益幅度从而控制转向力大 小的办法。
12
（三）阀灵敏度控制式 根据车速操纵电磁阀，直接改变动力
转向控制阀的油压增益（阀灵敏度），以 控制油压的方法。这种转向装置结构简单， 部件少，价格低，而且可以有较大的选择 转向力的自由度。
13
二、电动助力（EPS） 电动动力转向系统通常由转矩传
感器、车速传感器、电动机、电磁离 合器、减速机构、电子控制单元的机械式转向系统的基 础上，利用直流电动机作为动力源，电子 控制单元根据转向参数和车速信号，控制 电动机转矩的大小和转动方向。电动机的 转矩由电磁离合器通过减速机构减速增矩 后，加在汽车的转向机构上，使之得到一 个与工况相适应的转向作用力。
23
（二）类型：
1.转角随动型四轮转向系统——采用机械式； 2.车速感应型四轮转向系统——有液压式、电控液 压式、全电子控制式；
24
（三）机械式四轮转向系统：
1.组成——转向盘、前轮转向器、后轮取力齿轮箱、 后轮转向传动轴、后轮向转器。
25
2.后轮转向取力箱——有一对齿轮齿条机构， 其齿条与前轮转向器齿条共用，齿轮为输出。 齿轮轴带动后轮转向轴转动，转向盘的转向 操作力的方向、大小、快慢就由后轮转向传 动轴传给后轮转向器。
七、电控动力转向系统
1
• 学习目标： 1、掌握电控液力式转向系的组成； 2、掌握电动动力转向系的组成和工作 原理； 3、了解四轮转向系。
2
普通动力转向系的助力特性不变，不 能同时满足各种情况下的要求。而电控动 力转向系统具有可变的动力放大倍数，即 可在低速时使转向轻便、灵活，又能在高 速时保证良好的路感，因此其舒适性、操 纵稳定性更高。
⑥路感好。传统纯液压动力转向系大多采用 固定放大倍数，不能实现汽车在各种车速 下驾驶时的轻便性和路感。而EPS系统使汽 车在各种速度下都能得到满意的转向助力。
18
三、四轮转向系统 汽车的四轮转向是指汽车在转向
时四个车轮都可相对车身主动偏转， 使之起到转向作用，以改善汽车的转 向机动性能。
19
20
26
3.后轮转向器——利用后轮转向传动轴传来 的转向操纵力，驱动后轮偏转并实现后轮转 向。另外，还要控制后轮在转向盘的不同转 角下，相对于前轮做同向或反向偏转。
27
液压式四轮转向系
28
后轮转向系统由控制阀、后轮转向油泵 和后轮转向动力缸组成。
液压式四轮转向系在低速时汽车只采用 两轮转向，当汽车行驶速度达到一定值后 才进行四轮转向。
21
（一）作用：
1.低速转向时，且转向盘转动角度很大时，后轮相 对于前轮反向偏转，并且偏转角度随转向盘转角增 大而在一定范围内增大，使汽车转向半径减小，转 向机动性提高；
22
2.高速转向时，后轮应相对于前轮同向偏转，从而 使汽车车身的横摆角度和横摆角速度大为减小，使 汽车高速行驶时的操纵稳定性提高。
根据控制方式不同，可分为：流 量控制式、反力控制式、阀灵敏度控 制式。
6
（一）流量控制式：
7
工作原理：根据车速传感器、转向角速度 传感器和控制开关的信号，ECU向旁通流量 控制阀发出控制信号，控制旁通流量，从 而调整向转向器供油的流量。当向转向器 供油流量减少时，动力转向控制阀灵敏度 下降，转向助力作用降低，转向力增加。
29
30
机械式和液压式四轮转向系统对后轮偏 转角的控制不够精确。而电子控制液压式 四轮转向系使后轮偏转角控制更为精确。
该系统主要由转向盘、转向油泵、前动 力转向器、后轮转向传动轴、车速传感器、 电子控制单元、后轮转向系统组成。
31
3
我们常见的助力转向有机械液压 助力、电子液压助力、电动助力三种。
4

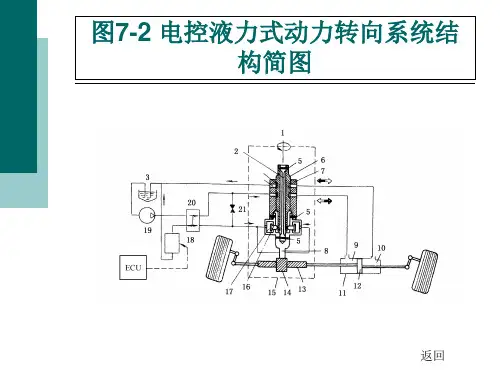

一、电子液压助力： 在普通的液压动力转向系统基础上增
设了控制流体流量的电磁阀、车速传感器 和电子控制单元，电子控制单元根据检测 到的车速信号，控制电磁阀，使转向动力 放大倍数实现连续可调，从而满足高、低 速时的转向助力要求 。
5
